Röd. Namn :... Klass:... Datum:... Skala 1:1. Ritning vy framifrån (huvudvy) Ritnings vy från vänster, vy höger och övre vyn är ofullständiga.

Transkript

1 Namn :... Klass:... Datum:... Ritning vy framifrån (huvudvy) Ritnings vy från vänster, vy höger och övre vyn är 1) Skriv namn under respektive vy. 2) Komplettera de olika vyerna med de linjer som saknas i de respektive vyerna. 3) Markera med röd färgpenna de linjer som motsvarar den markerade linjen i perspektivvyn. MicroTech Systemutveckling AB 2004 Sverige

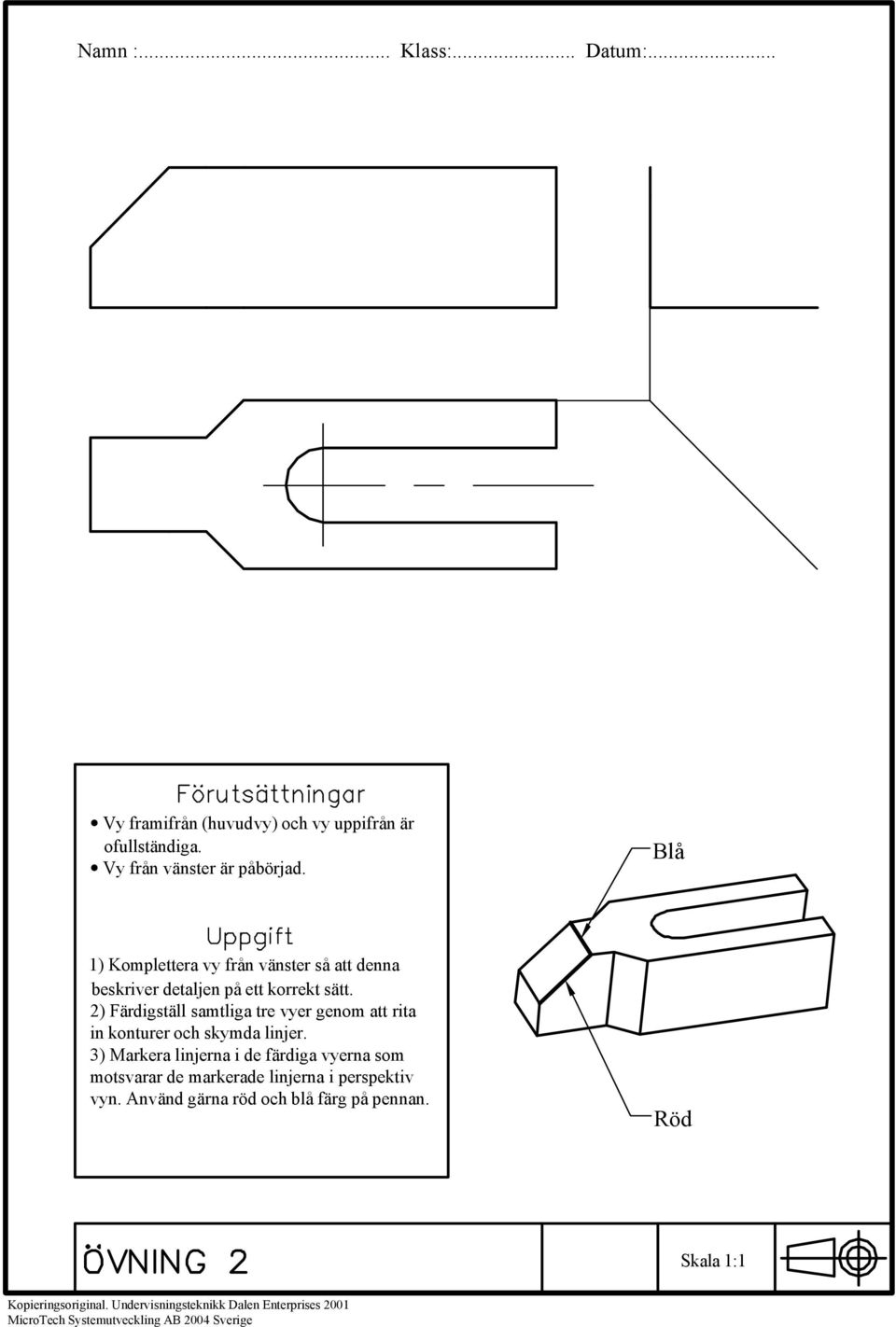

2 Namn :... Klass:... Datum:... Vy framifrån (huvudvy) och vy uppifrån är Vy från vänster är påbörjad. Blå 1) Komplettera vy från vänster så att denna beskriver detaljen på ett korrekt sätt. 2) Färdigställ samtliga tre vyer genom att rita in konturer och skymda linjer. 3) Markera linjerna i de färdiga vyerna som motsvarar de markerade linjerna i perspektiv vyn. Använd gärna röd och blå färg på pennan. MicroTech Systemutveckling AB 2004 Sverige

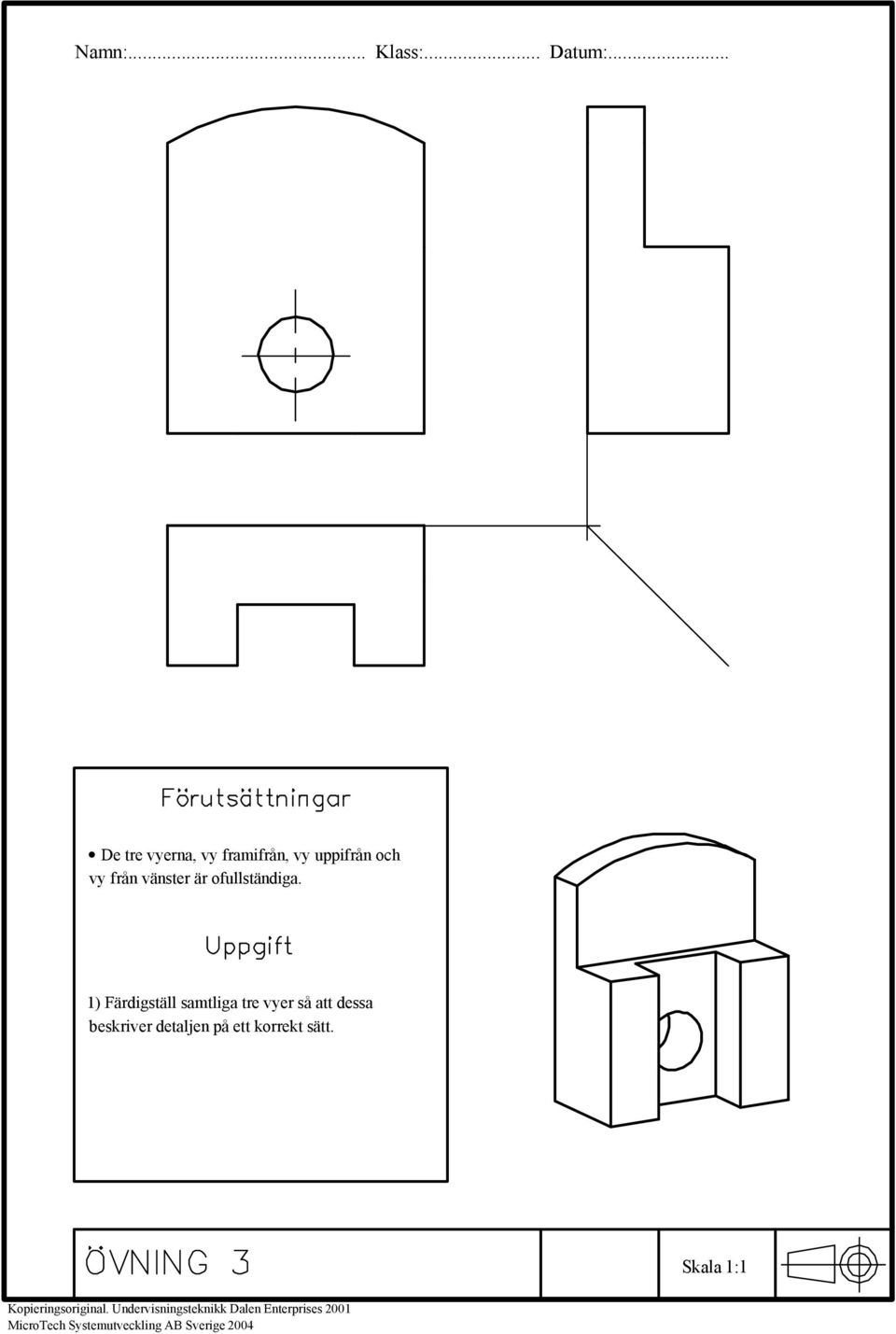

3 De tre vyerna, vy framifrån, vy uppifrån och vy från vänster är 1) Färdigställ samtliga tre vyer så att dessa beskriver detaljen på ett korrekt sätt. MicroTech Systemutveckling AB Sverige 2004

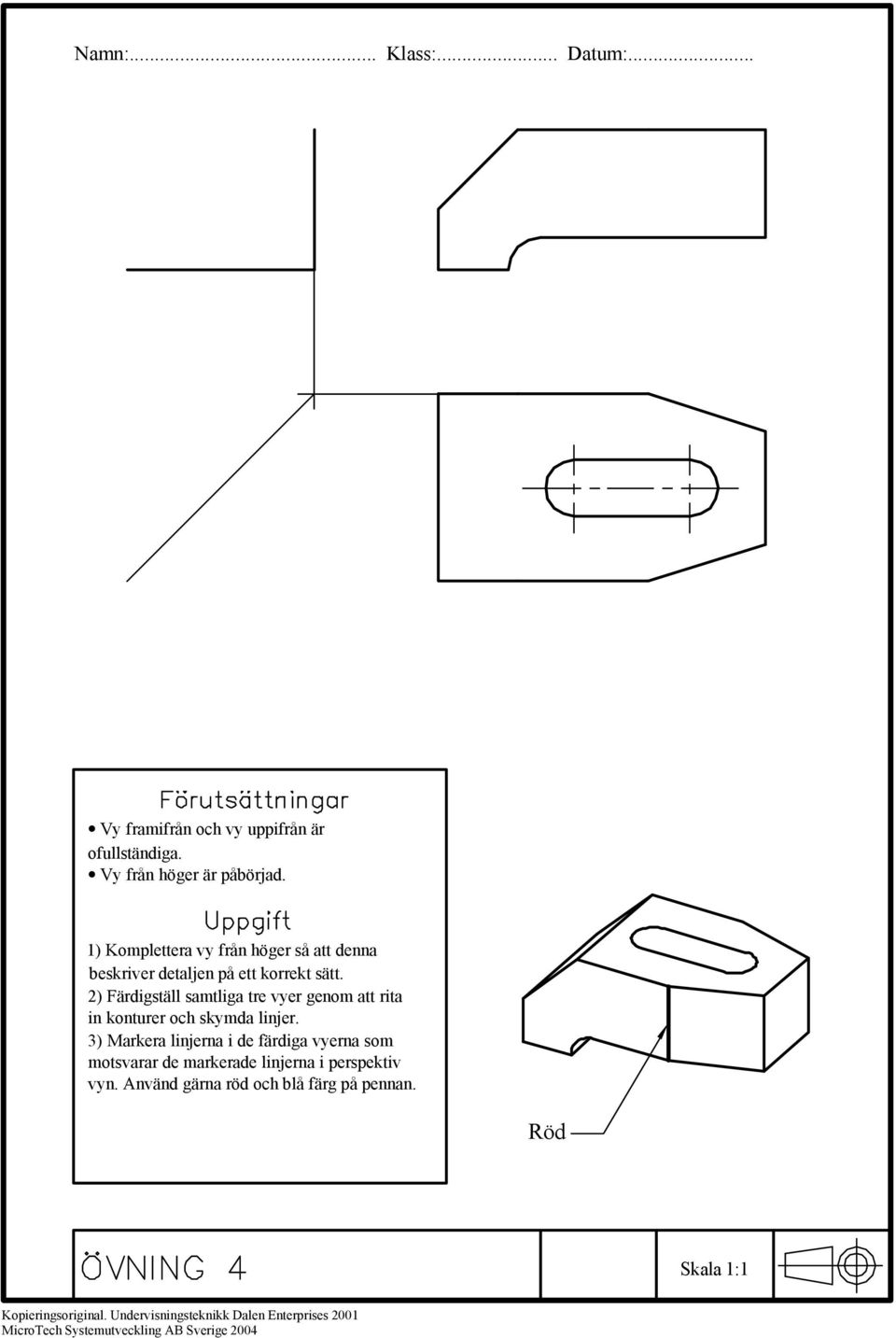

4 Vy framifrån och vy uppifrån är Vy från höger är påbörjad. 1) Komplettera vy från höger så att denna beskriver detaljen på ett korrekt sätt. 2) Färdigställ samtliga tre vyer genom att rita in konturer och skymda linjer. 3) Markera linjerna i de färdiga vyerna som motsvarar de markerade linjerna i perspektiv vyn. Använd gärna röd och blå färg på pennan. MicroTech Systemutveckling AB Sverige 2004

5 Vy framifrån och vy uppifrån är Vy från vänster är påbörjad. 1) Komplettera vy från vänster så att denna beskriver detaljen på ett korrekt sätt. 2) Färdigställ samtliga tre vyer genom att rita in konturer och skymda linjer. 4) Tegn over med rød farge den linjen i de forskjellige rissene som relateres til den markerte linjen i perspektivtegningen 3) Markera linjerna i de färdiga vyerna som motsvarar den markerade linjen i perspektiv vyn. Använd gärna röd färg på pennan. MicroTech Systemutveckling AB Sverige 2004

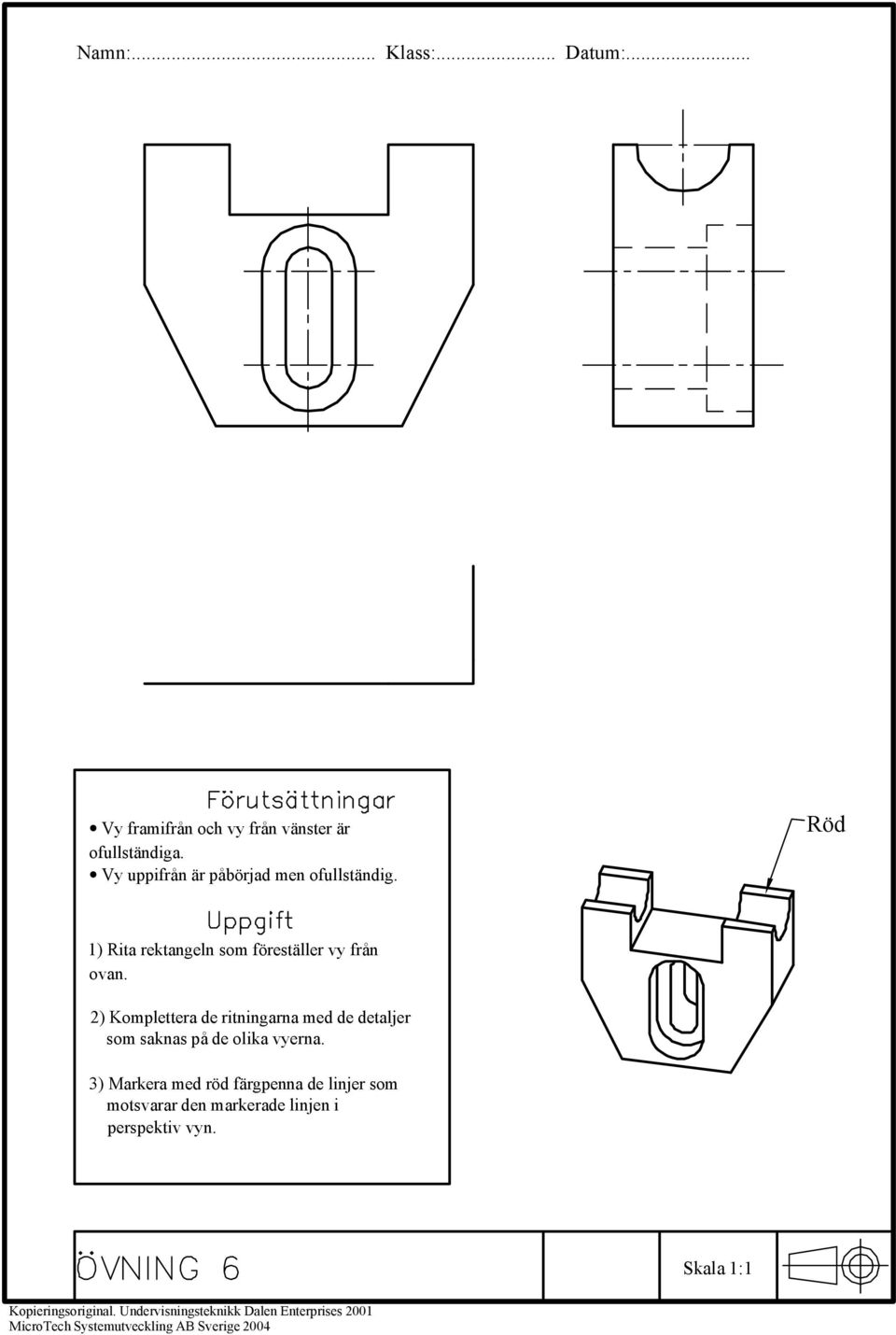

6 Vy framifrån och vy från vänster är Vy uppifrån är påbörjad men ofullständig. 1) Rita rektangeln som föreställer vy från ovan. 2) Komplettera de ritningarna med de detaljer som saknas på de olika vyerna. 3) Markera med röd färgpenna de linjer som motsvarar den markerade linjen i perspektiv vyn. MicroTech Systemutveckling AB Sverige 2004

7 Vy framifrån och vy från vänster är Vy underifrån är påbörjad 3 2 1) Färdigställ rektangeln som företäller vy underifrån. 2) Komplettera de olika vyerna med detaljerna som saknas. 3) Placera punkterna 1, 2 och 3 i de olika vyerna 4) Markera med färgpenna i vy framifrån och vy underifrån de linjer som motsvarar de markerade linjerna i perspektivvyn. 1 Blå MicroTech Systemutveckling AB 2004

8 A 1) Färdigställ de tre vyerna ovan för denna modell Rita vy från vänster som snitt A-A. Det gängade hålet är genomgående. 2) Markera med röd färgpenna i de olika vyerna som motsvarar den markerade linjen i perspektivvyn. MicroTech Systemutveckling AB

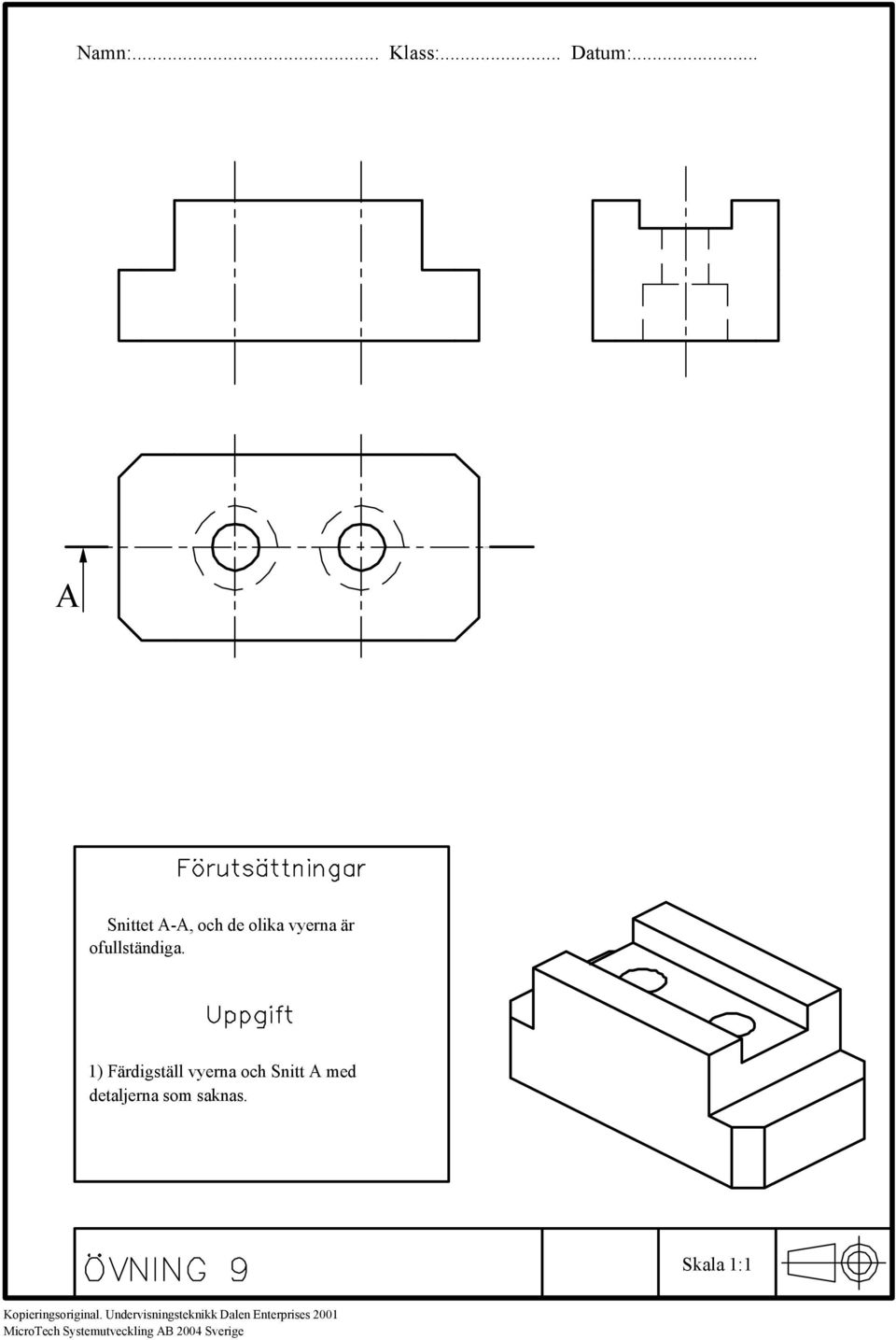

9 A Snittet A-A, och de olika vyerna är 1) Färdigställ vyerna och Snitt A med detaljerna som saknas. MicroTech Systemutveckling AB 2004 Sverige

10 Namn... Klass:... Datum:... A-A A A 1) Färdigställ snitt A-A och vy från höger av denna detalj. Vy uppifrån är fullständig. 2) Markera i de olika vyerna med röd färgpenna den linje som motsvarar den markerade linjen i perspektivvyn. MicroTech Systemutveckling AB 2004 Sverige
