1 European Spallation Source (ESS) från Projektmodeller till Plant/Product Lifecycle Management Peter Rådahl HoD Engineering and Integration Support Division PIM Manager 17 April, 2018

2 Journey to deliver the world s leading facility for research using neutrons 2025 ESS Construction Phase Complete 2009 Decision to Site ESS in Lund European Design of ESS Completed Construction Starts on Green Field Site 2012 ESS Design Update Phase Complete Start of Initial Operations Phase 2023 Start Of User Program (SOUP)

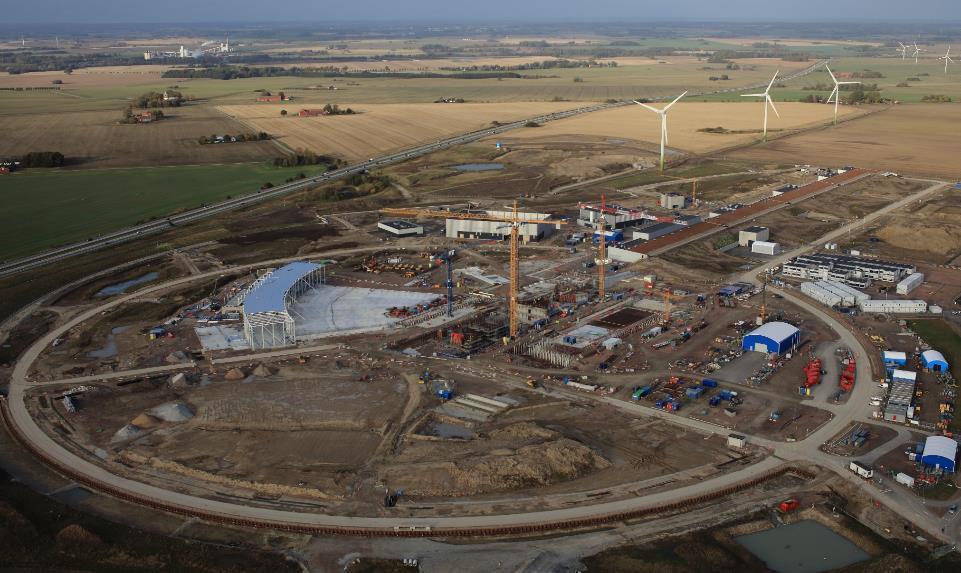

3 The European Spallation Source (ESS) ESS is a neutron spallation source that is being built by a collaboration of 15 European countries. 3

4 Olika aspekter av ESS BIM/Plant/Product lifecycle management Utmaningar Internationell kollaboration med anpassad projekt och finansieringsmodell Greenfield dvs. tidig avsaknad av processer, organisation och mjukvara Hantering av byggnader, plant-system och extrem produktdesign samtidigt och i en integrerad anläggning Livscykler som spänner över hela spannet, från konceptuell design till drift/underhåll samtidigt Multidisciplin organisation med olika erfarenheter av objekts-livscykelhantering Förståelse mellan Plant Produkt och Produktdesign MEP vs Plant systems 4

5 Olika aspekter av ESS BIM/Plant/Product lifecycle management ESS baserar anläggningsdokumentationen/datan och dess livscykelhantering på en PLM-plattform för alla discipliner och livscykelaspekter Out of the box för Product Lifecycle management Anpassningar för Building lifecycle managemet Plant lifecycle managemet Gemensamt regelverk för referensdata (ISO 15926) 5

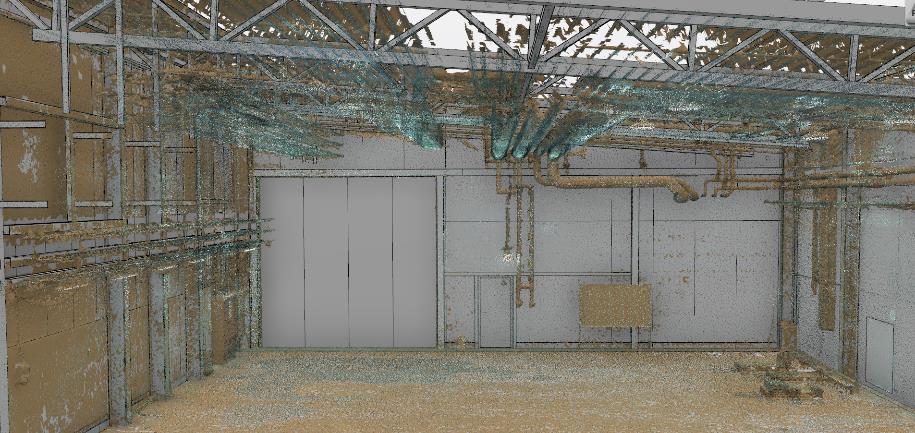

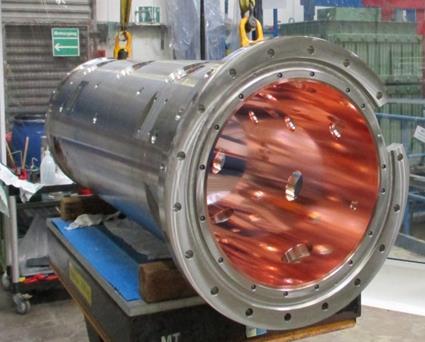

6 En integrerad anläggning BUILDING PLANT PRODUCT 6

7 karta Enterprise Resource Planning (ERP) Enterprise Asset Management (EAM) Integrated Control Nyckeln för att integrera drift och underhåll med livscykelinformation PLANT DESIGN AVEVA P&ID AVEVA 3D eplan Catia PLM Building livscykel Plant livscykel Product livscykel Referensdata Kataloger Dymola Ansys Navisworks Revit SIMULATION & ANALYSIS PRODUCT DESIGN eplan Tekla CIVIL Altium

8 Design/Support tools Core tools karta 8

9 Livscykler-ESS INSTALLED FBS Warehouse Physically Installed Structure CATALOGUE Supply BOM Plant Process Unit Equipment Supply BOM Assy/Part Install & Commission SN SN Catalog ATTRIBUTES Sales BOM Reference Data ISO Part 4 ACTUATOR BEARINGS PUMPS ROTARY VANE Functional Breakdown Structure - FBS S01 04.S01.CM01 04.S01.CM01.RV01 Engineering Bill Of Material Product design LBS EBOM Pump PN PN PN Location Structure Plant Main Area A

10 Livscykler-ESS Operate & Maintain Warehouse Physically Installed Structure Supply BOM Plant Process Unit Equipment Supply BOM Assy/Part Install & Commission SN SN Catalog Sales BOM Reference Data ISO Part 4 ACTUATOR BEARINGS PUMPS ROTARY VANE Functional Breakdown Structure - FBS S01 04.S01.CM01 04.S01.CM01.RV01 Engineering Bill Of Material Product design Pump PN PN PN Location Structure Plant Main Area A

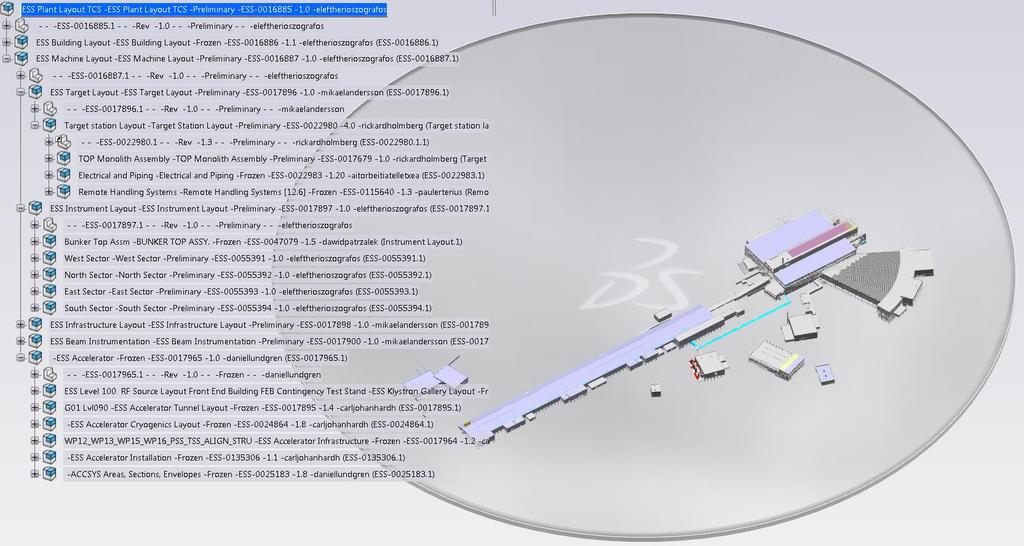

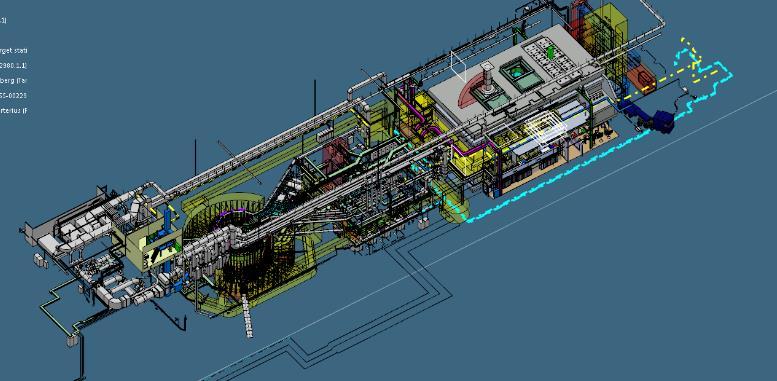

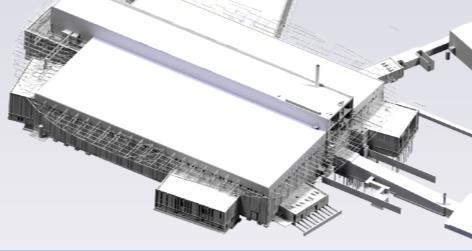

11 ESS Plant Layout-länken till information All information är kopplad och tillgänglig genom vår master 3D modell (EPL) Buildings Plant & Machine 11

12 Erfarenheter och råd Implementera ett gemensamt teknisk ramverk för alla aktörer och discipliner Processer Informations- och livscykelhantering Organisation Sätt tidiga och tydliga krav på Livscykler och benämningar Hur information ska konsolideras, struktureras och utbytas Tag/Namngivning Format på design data Konfiguration/Ändringshantering Referensdata 12
