Implementationsstrategier för PLCS

Transkript

1 Implementationsstrategier för PLCS Dr Mattias Johansson Director Software Products Eurostep AB

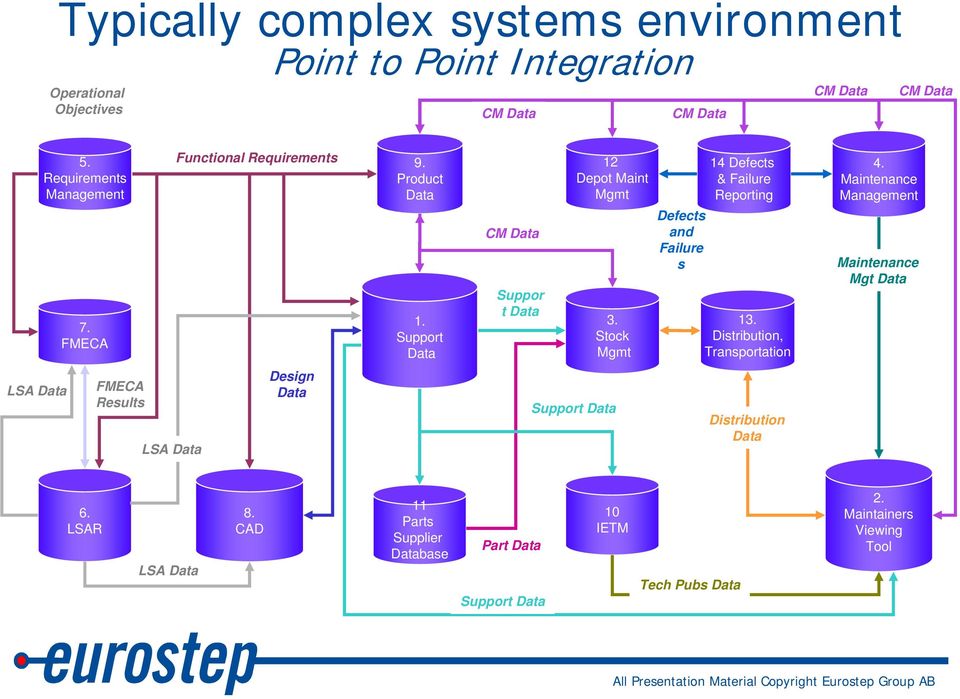

2 Typically complex systems environment Point to Point Integration Operational Objectives CM CM CM CM 5. Requirements Management 7. FMECA Functional Requirements 9. Product 1. Support CM Suppor t 12 Depot Maint Mgmt 3. Stock Mgmt Defects and Failure s 14 Defects & Failure Reporting 13. Distribution, Transportation 4. Maintenance Management Maintenance Mgt LSA FMECA Results LSA Design Support Distribution 6. LSAR LSA 8. CAD 11 Parts Supplier base Part Support 10 IETM Tech Pubs 2. Maintainers Viewing Tool

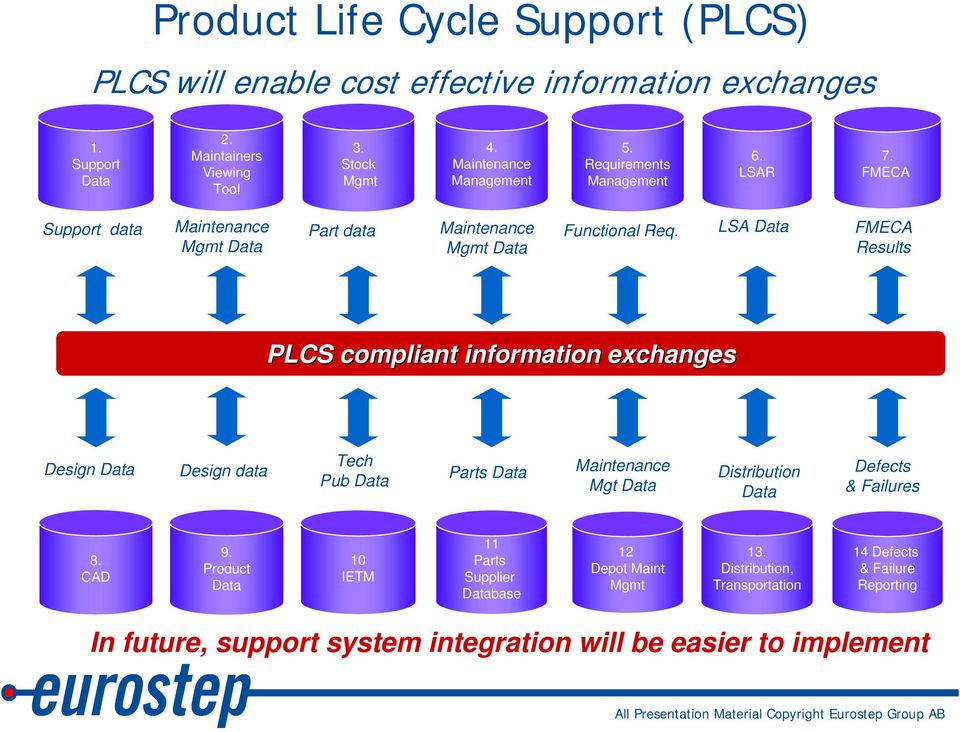

3 Product Life Cycle Support (PLCS) PLCS will enable cost effective information exchanges 1. Support 2. Maintainers Viewing Tool 3. Stock Mgmt 4. Maintenance Management 5. Requirements Management 6. LSAR 7. FMECA Support data Maintenance Part data Maintenance Functional Req. Mgmt Mgmt LSA FMECA Results PLCS compliant information exchanges Tech Design Design data Maintenance Pub Parts Distribution Mgt Defects & Failures 8. CAD 9. Product 10 IETM 11 Parts Supplier base 12 Depot Maint Mgmt 13. Distribution, Transportation 14 Defects & Failure Reporting In future, support system integration will be easier to implement

4 Då var det klart, kan vi gå hem nu?

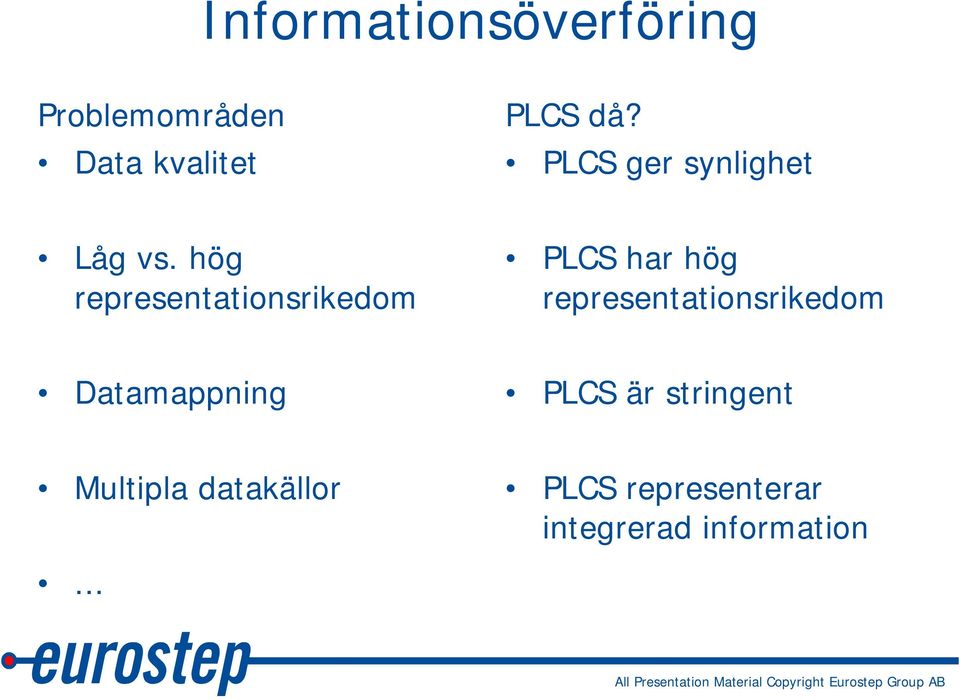

5 Informationsöverföring Problemområden kvalitet PLCS då? PLCS ger synlighet Låg vs. hög representationsrikedom PLCS har hög representationsrikedom mappning PLCS är stringent Multipla datakällor PLCS representerar integrerad information...

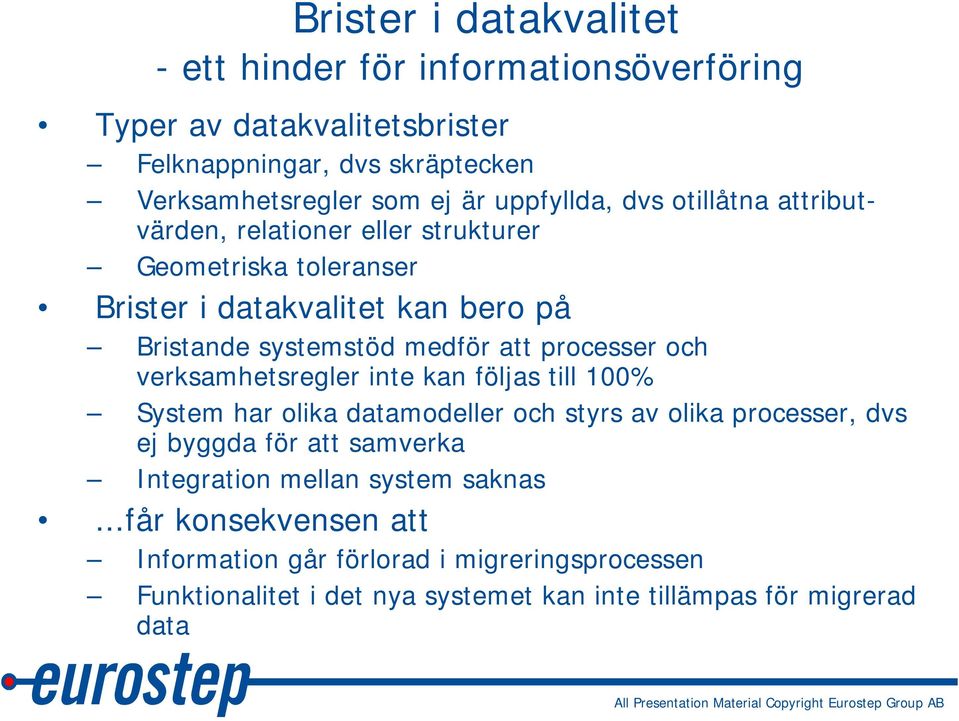

6 Brister i datakvalitet - ett hinder för informationsöverföring Typer av datakvalitetsbrister Felknappningar, dvs skräptecken Verksamhetsregler som ej är uppfyllda, dvs otillåtna attributvärden, relationer eller strukturer Geometriska toleranser Brister i datakvalitet kan bero på Bristande systemstöd medför att processer och verksamhetsregler inte kan följas till 100% System har olika datamodeller och styrs av olika processer, dvs ej byggda för att samverka Integration mellan system saknas...får konsekvensen att Information går förlorad i migreringsprocessen Funktionalitet i det nya systemet kan inte tillämpas för migrerad data

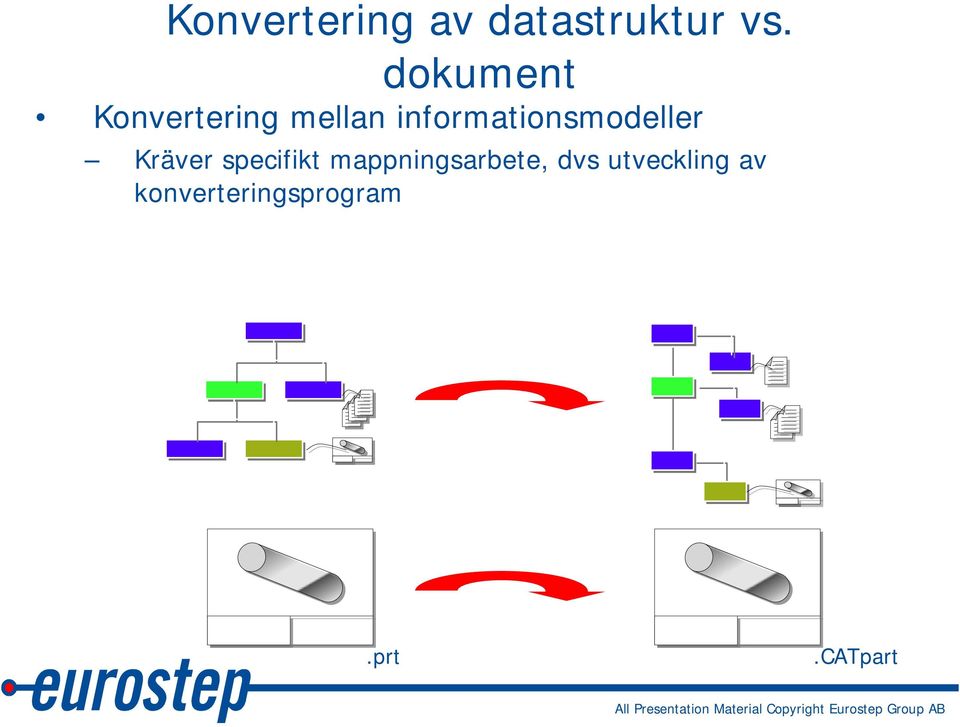

7 Konvertering av datastruktur vs. dokument Konvertering mellan informationsmodeller Kräver specifikt mappningsarbete, dvs utveckling av konverteringsprogram.prt.catpart

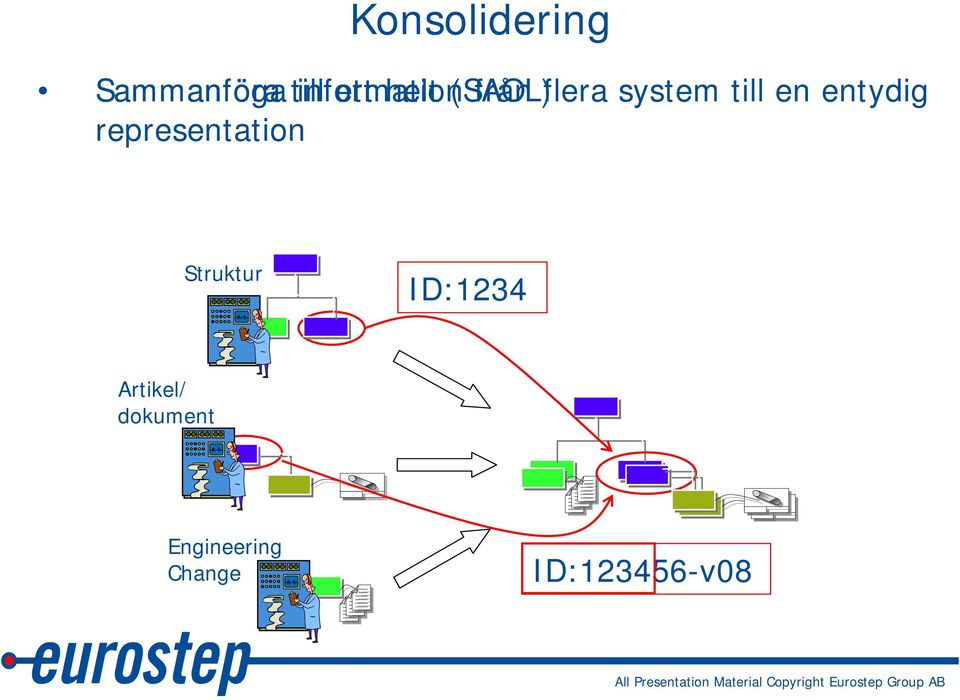

8 Konsolidering Sammanfoga Sammanföra till information ett helt (SAOL) från flera system till en entydig representation Struktur ID:1234 Artikel/ dokument Engineering Change ID: v08

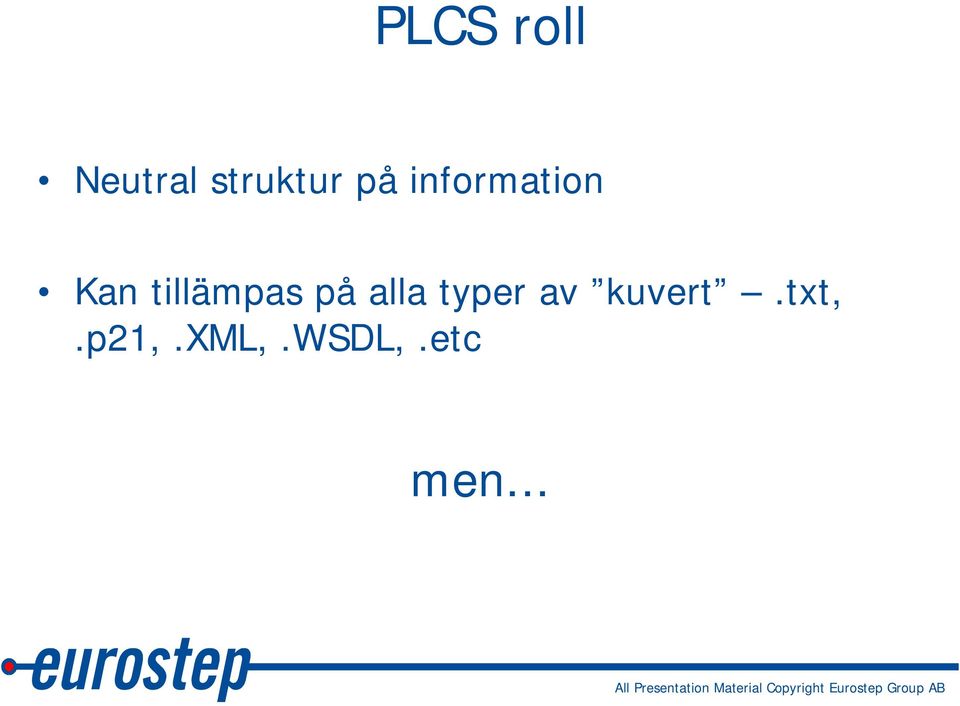

9 PLCS roll Neutral struktur på information Kan tillämpas på alla typer av kuvert.txt,.p21,.xml,.wsdl,.etc men...

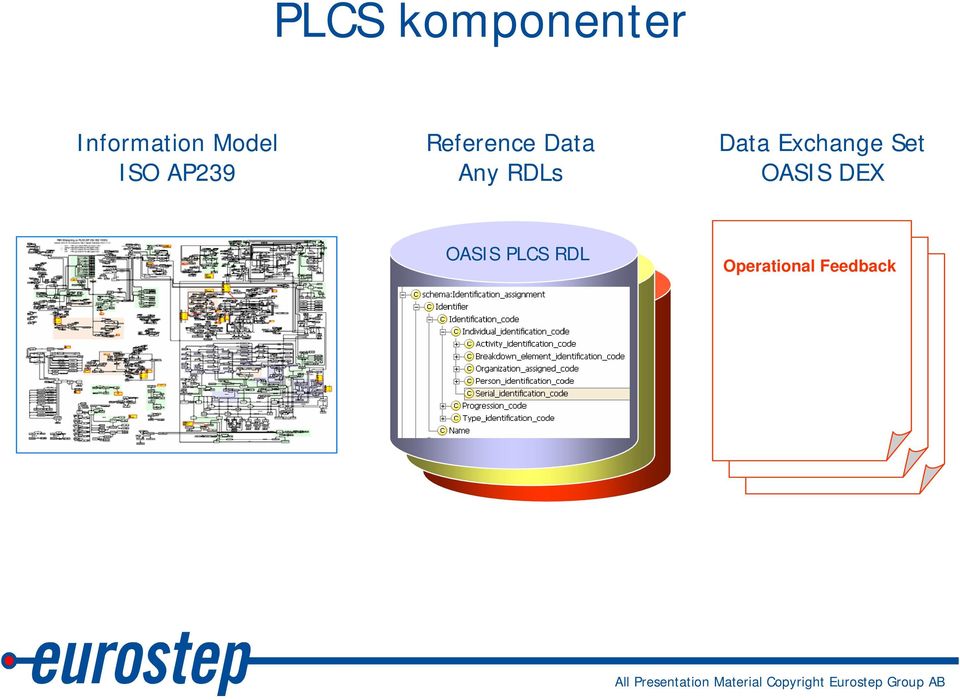

10 PLCS komponenter Information Model ISO AP239 Reference Any RDLs Exchange Set OASIS DEX OASIS PLCS RDL DEX 007 Operational DEX Feedback 007 Operational DEX Feedback 007 Operational Feedback Business process Introduction Subset Introduction of Information Business process Model Business process Usage Subset Guidance of Information Subset of Model Reference Information Model Usage Guidance Usage Guidance

11 STEP dataöverföring PLCS Application PLCS Application DEX translator Reads / Writes Traditionell STEP och net exchange exchange file Reads / Writes DEX translator STEP defines format of content that is exchanged context is assumed Defines structure of DEX XML Schema

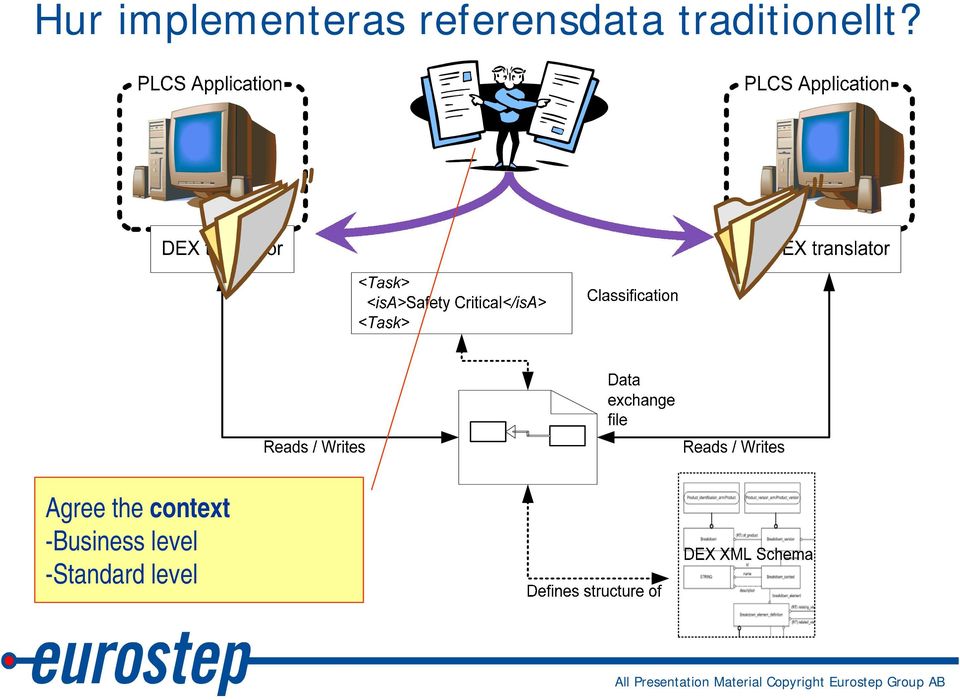

12 Hur implementeras referensdata traditionellt? Agree the context -Business level -Standard level

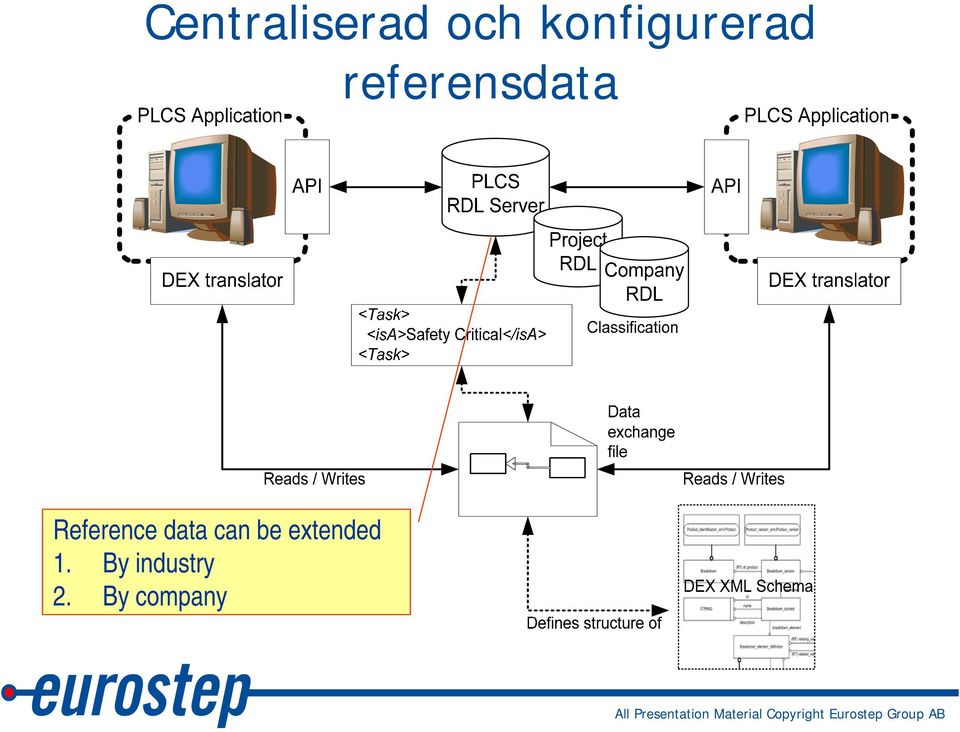

13 Centraliserad och konfigurerad referensdata Reference data can be extended 1. By industry 2. By company

14 Implementation?

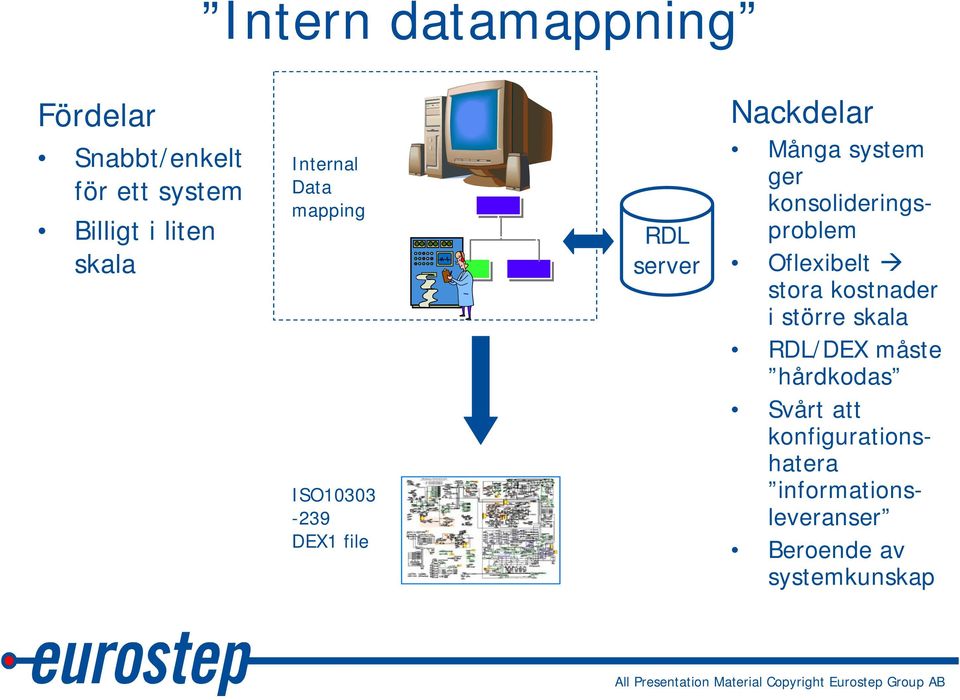

15 Intern datamappning Fördelar Snabbt/enkelt för ett system Billigt i liten skala Internal mapping ISO DEX1 file RDL server Nackdelar Många system ger konsolideringsproblem Oflexibelt stora kostnader i större skala RDL/DEX måste hårdkodas Svårt att konfigurationshatera informationsleveranser Beroende av systemkunskap

16 Extern datamappning Fördelar Snabbt/enkelt för ett system Billigt i liten skala Ökad flexibilitet Inga ingrepp i befintliga system ISO DEX1 file External mapping RDL server Nackdelar Många system ger konsoliderings problem RDL/DEX måste hårdkodas Svårt att konfigurationshatera informationsleveranser

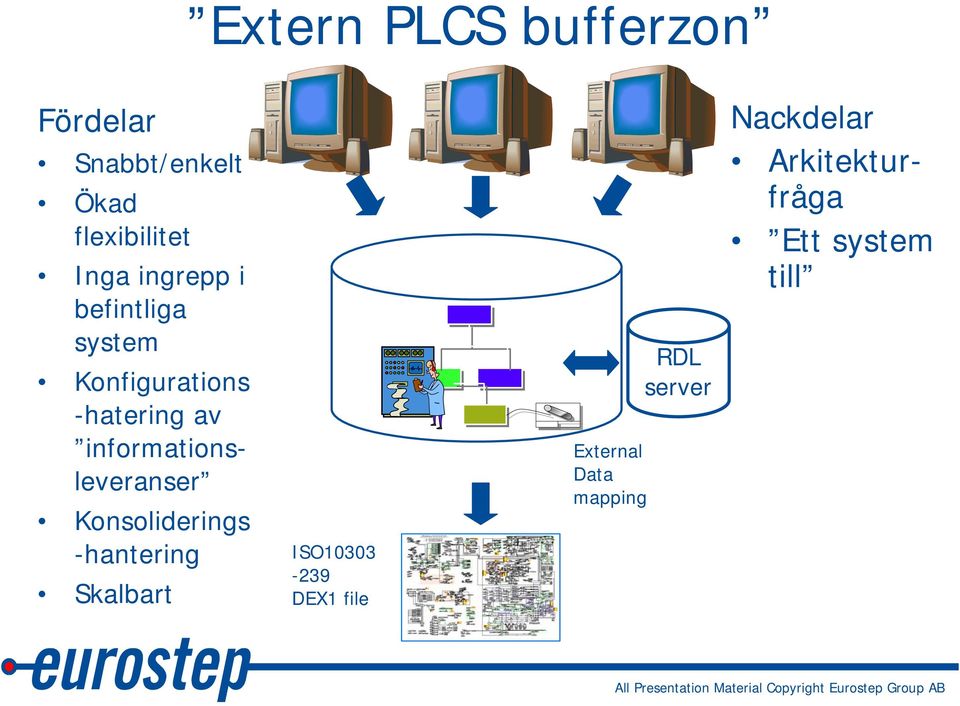

17 Extern PLCS bufferzon Fördelar Snabbt/enkelt Ökad flexibilitet Inga ingrepp i befintliga system Konfigurations -hatering av informationsleveranser Konsoliderings -hantering Skalbart ISO DEX1 file External mapping RDL server Nackdelar Arkitekturfråga Ett system till

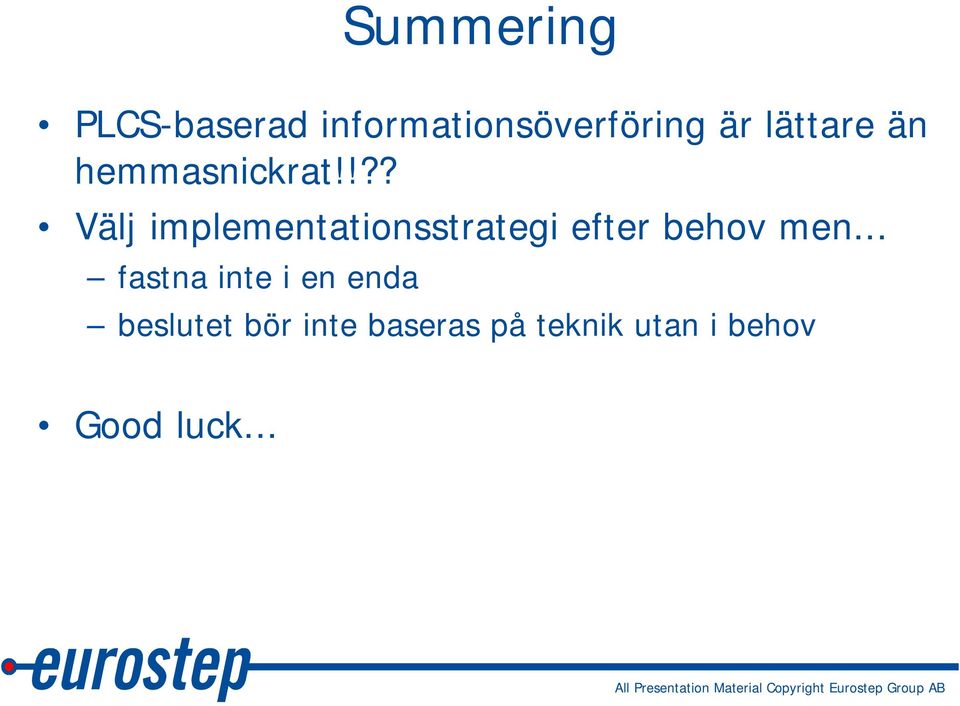

18 Summering PLCS-baserad informationsöverföring är lättare än hemmasnickrat!!?? Välj implementationsstrategi efter behov men... fastna inte i en enda beslutet bör inte baseras på teknik utan i behov Good luck...
