Nina Pikulik, Tyréns Konfigurationssystem för en teknisk plattform. Konfigurationsprocess istället för traditionell projektering

Transkript

1 Nina Pikulik, Tyréns Konfigurationssystem för en teknisk plattform Konfigurationsprocess istället för traditionell projektering

2 Bakgrund Källa: Jerker Lessing Industriellt (trä)byggande Ökad produktivitet Högre kvalitet Lägre kostnader Starkare kundfokus Effektiva processer Effektivare projektering Mycket resurser går åt till projektering i enskilda projekt Likartade uppgifter återkommer i projekt efter projekt och orsakar oönskad upprepning Olika konstruktörer löser inte samma problem på samma sätt Bristande dokumentation av byggsystemet Avsaknad av integration mellan ICT-verktyg leder till bristfälliga informationsflöden Dessutom finns en önskan om att reducera komplexiteten i produktionen samtidigt som kravet på unika och kundspecifika byggnader ökar alltmer

3 Mass Customization Industriell affärs- och produktionsstrategi Kombination av One-of-a-kind och Mass production Tillfredställa kundernas behov med massproduktionens effektvitet. Väldefinierade produkter och välplanerad produktion Konfigurationssystem Your car can have any colour you want, as long as it s black (Henry Ford) Källa: Kaj A. Jørgensen

4 Konfigurationssystem Software system that create, use and maintain product models that allow complete definition of all possible product options and variations with a minimum of entries (Bourke, 1998) Konfigurationssystemets användningsområden Översätta kunders behov till en teknisk specificerad produktorder Toolbox för arkitekter och projektörer Konfigurering av typhus Stöd i produktutveckling Förutsättning för konfiguration Produktmodell/informationsmodell BIM Building Information Model(ing) Informationsmodellen innehåller kunskap och information om Produktens egenskaper, funktion och struktur Hur produkten ska produceras, monteras och levereras Produktens regler Produktstruktur Regler/Kunskap Informationsmodell

5 IT-stöd, processer och produkter För att kunna utveckla effektivt och ändamålsenligt ICT-stöd kan inte processer och produkter ignoreras

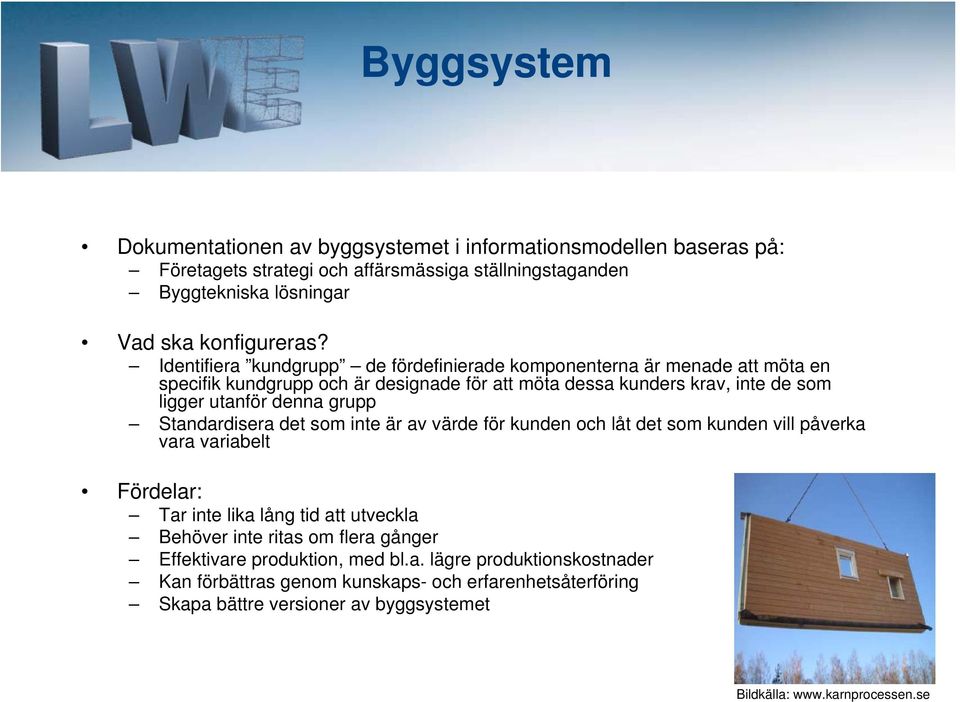

6 Byggsystem Dokumentationen av byggsystemet i informationsmodellen baseras på: Företagets strategi och affärsmässiga ställningstaganden Byggtekniska lösningar Vad ska konfigureras? Identifiera kundgrupp de fördefinierade komponenterna är menade att möta en specifik kundgrupp och är designade för att möta dessa kunders krav, inte de som ligger utanför denna grupp Standardisera det som inte är av värde för kunden och låt det som kunden vill påverka vara variabelt Fördelar: Tar inte lika lång tid att utveckla Behöver inte ritas om flera gånger Effektivare produktion, med bl.a. lägre produktionskostnader Kan förbättras genom kunskaps- och erfarenhetsåterföring Skapa bättre versioner av byggsystemet Bildkälla:

7 Databas för byggsystemet Modellera byggsystemet i en databasstruktur för att stödja olika funktioner: IT-baserat stöd för säljare CAD-plattformar för projektörer Konfiguration av typhus Produktutveckling Databasen innehåller information om byggsystemet, såsom komponenter, sammansatta byggdelar samt regler för hur byggsystemet ska hanteras. Strukturen i databasen tar hänsyn till de olika vyerna Customer view Engineering view Production view Assembly view

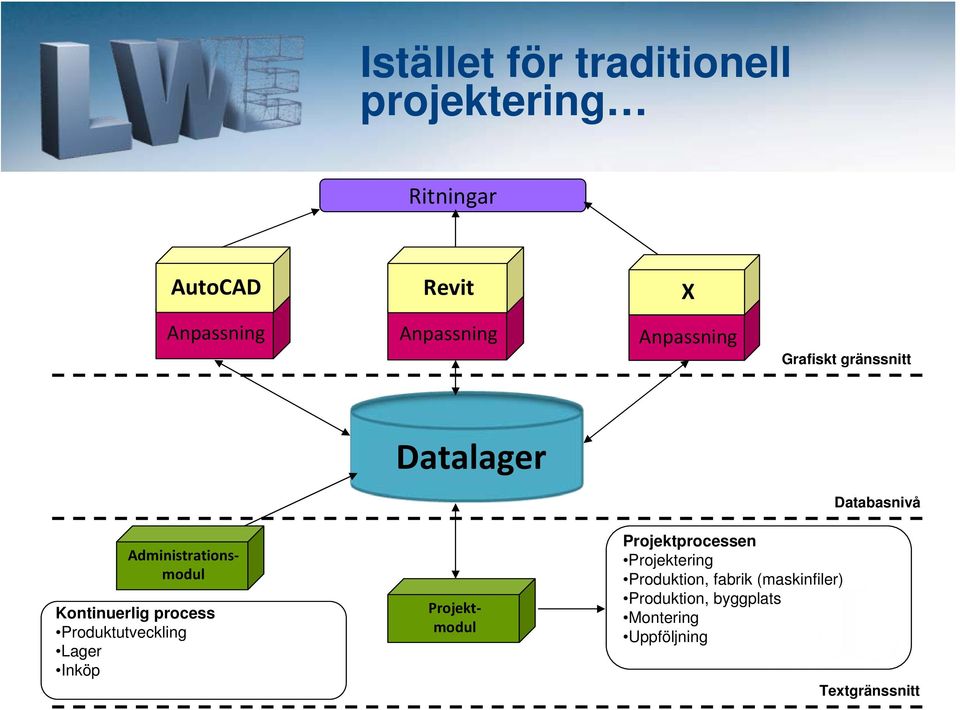

8 Istället för traditionell projektering Ritningar AutoCAD Revit X Anpassning Anpassning Anpassning Grafiskt gränssnitt Datalager Databasnivå Kontinuerlig process Produktutveckling Lager Inköp Administrationsmodul Projektmodul Projektprocessen Projektering Produktion, fabrik (maskinfiler) Produktion, byggplats Montering Uppföljning Textgränssnitt

9 Konfiguration för projektering Istället för att projektera huset kan de fördefinierade komponenterna och modulerna, i byggsystemet, kombineras ihop och det grafiska gränssnittet ritar upp husets grafiska representation. Ex. hörnmodul, fönstermodul, osv.

10 Informationsstruktur för projektering och produktutveckling Databas innehållande komponenter, sammansatta byggdelar samt regler för byggsystemet Byggsystemnivå Produktmodell för X Produktmodell för Y Produktmodell för Z Produktmodell för NN Typhusnivå Konfigurerad produktmodell för X i projekt U1 Konfigurerad produktmodell för Y i projekt F1 Konfigurerad produktmodell för Z i projekt L1 Konfigurerad produktmodell för objektet XX Konfigurerad produktmodell för X i projekt U2 Konfigurerad produktmodell för Y i projekt F2 Konfigurerad produktmodell för X i projekt U3 Projektnivå

11 Konfigurationsprocess istället för traditionell projektering Effektivare industriellt byggande Nå ut snabbare till marknaden Bredare produktutbud Produktionsunderlag för industriell tillverkning Högre kvalitet och produktivitet Ökad kontroll över produktionen Mer tid för produktutveckling Meet a wide range of customer requirements Dokumentation av byggsystemet i en produktmodell Underlättar hanteringen av byggsystemet Minska antalet lösningar på samma problem Återanvändning

12 Industriell huvudprocess Kontinuerlig process Projektprocess Inköp projekt Beredning Projektering Tillval Kalkylering Försäljning Marknadsföring Produktutveckling Markanskaffning Marknadsanalys Sälja och tillverka hus Uppföljning Produktion byggplats Montering Transport Produktion fabrik Kvalitet Lager Inköp Ekonomi

13 Produktutveckling Produktutveckling med stöd av ett konfigurationssystem Produktutveckling genom att definiera nya typhus och komplettera databasen med de nya komponenter som krävs Produktutvecklingen kan även ske direkt mot byggsystemet, pga. nya produktionsmöjligheter eller förutsättningar i detaljplaner Produktutvecklingsarbete genom kunskaps- och erfarenhetsåterföring från tidigare genomförda projekt Nya, bättre versioner av byggsystemet

14 IT-stöd, processer och produkter Se till processerna Identifiera flaskhalsarna Var ligger värdet? Konfigurationssystemet måste vara anpassat för företaget/produkten Mappa mot industriell huvudprocess Tillverkningsindustrin vs. Byggindustrin helt olika förutsättningar

15 Fortsatt arbete Kärnhem och Träspecialisten i Sävsjö Byggsystemanalys Kärnhems produktutvecklingsgrupp med hjälp av konfigurationssystem snabbare utveckla nya typhus och sätta samman byggnader Genom kunskaps- och erfarenhetsåterföring förbättra byggsystemet och utveckla denna till nya, bättre versioner Bildkälla:
