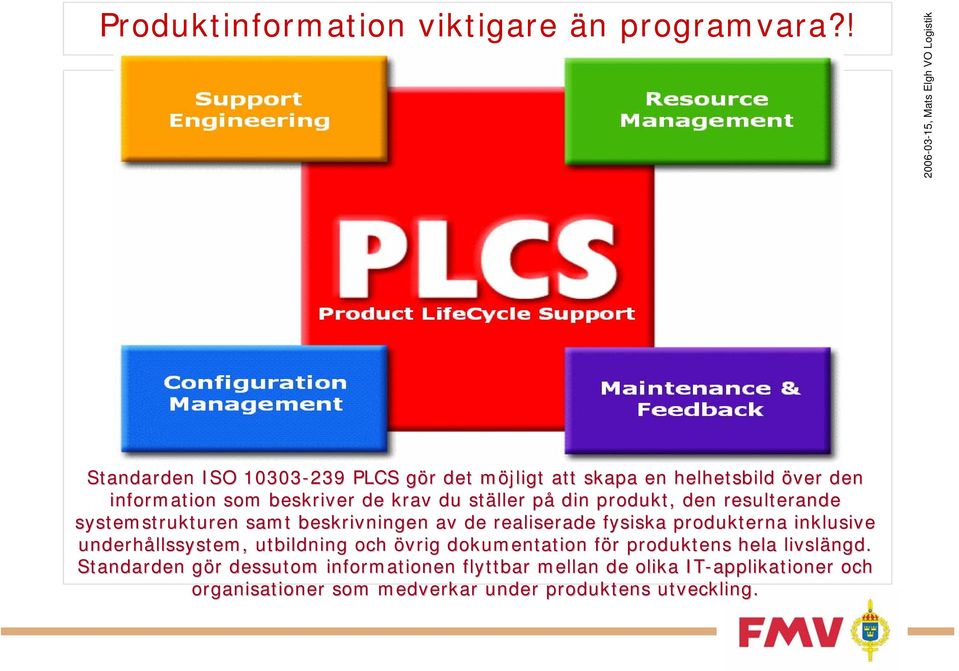

1 Produktinformation viktigare än programvara?! Standarden ISO PLCS gör g r det möjligt m att skapa en helhetsbild över den information som beskriver de krav du ställer påp din produkt, den resulterande systemstrukturen samt beskrivningen av de realiserade fysiska produkterna inklusive underhållssystem, utbildning och övrig dokumentation för f r produktens hela livslängd. Standarden gör g r dessutom informationen flyttbar mellan de olika IT-applikationer och organisationer som medverkar under produktens utveckling.

2 Startbild FMV framtida hantering av produktinformation Mats Elgh Mats Elgh Produktområdesledare, Logistik

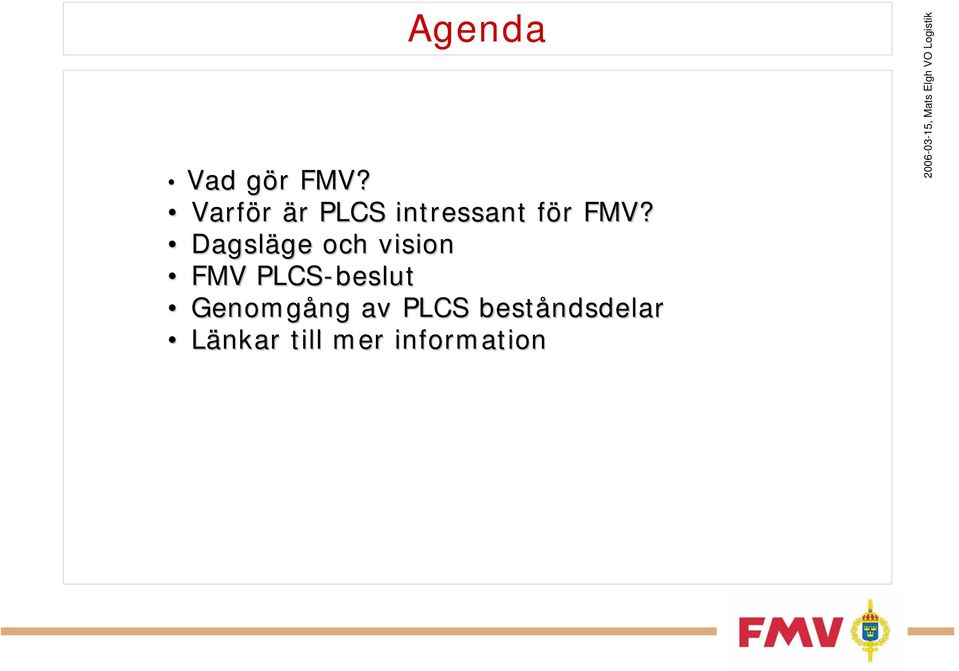

3 Agenda Vad gör g r FMV? Varför är r PLCS intressant för f r FMV? Dagsläge ge och vision FMV PLCS-beslut Genomgång ng av PLCS beståndsdelar Länkar till mer information

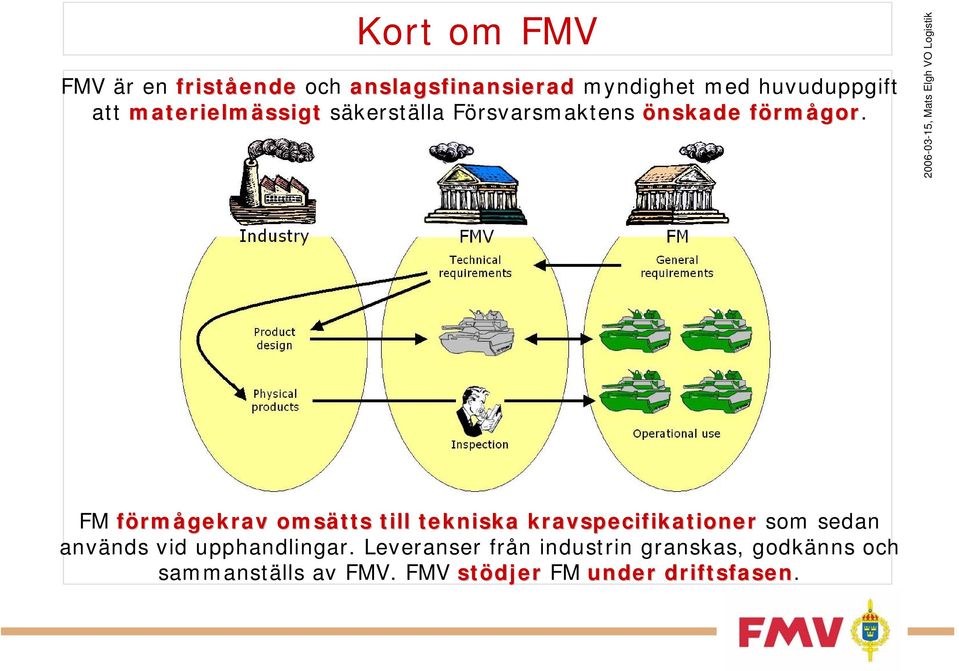

4 Kort om FMV FMV är en fristående och anslagsfinansierad myndighet med huvuduppgift att materielmässigt säkerställa Försvarsmaktens önskade förmågor. FM förmågekrav omsätts till tekniska kravspecifikationer som sedan används vid upphandlingar. Leveranser från industrin granskas, godkänns och sammanställs av FMV. FMV stödjer FM under driftsfasen.

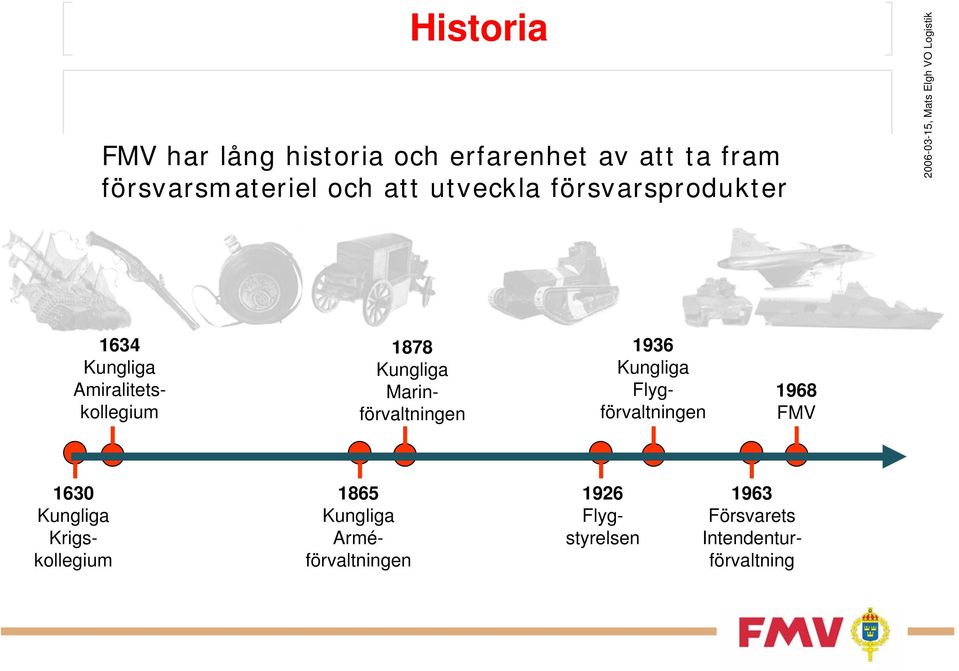

5 Historia FMV har lång historia och erfarenhet av att ta fram försvarsmateriel och att utveckla försvarsprodukter 1634 Kungliga Amiralitetskollegium 1878 Kungliga Marinförvaltningen 1936 Kungliga Flygförvaltningen 1968 FMV 1630 Kungliga Krigskollegium 1865 Kungliga Arméförvaltningen 1926 Flygstyrelsen 1963 Försvarets Intendenturförvaltning

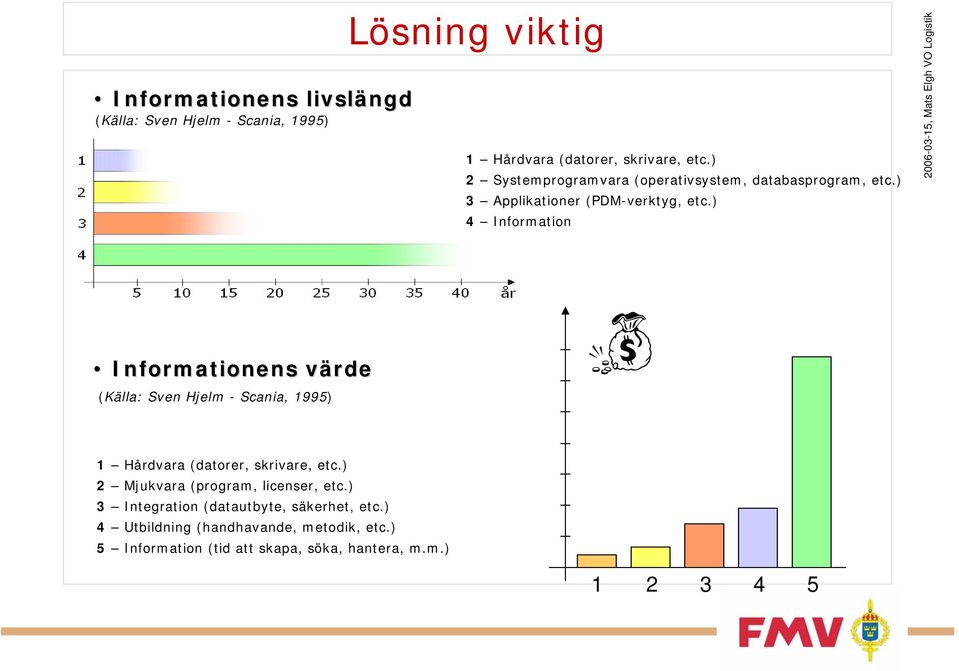

6 Informationens livslängd (Källa: Sven Hjelm - Scania, 1995) Lösning viktig 1 Hårdvara (datorer, skrivare, etc.) 2 Systemprogramvara (operativsystem, databasprogram, etc.) 3 Applikationer (PDM-verktyg, etc.) 4 Information Informationens värdev (Källa: Sven Hjelm - Scania, 1995) 1 Hårdvara (datorer, skrivare, etc.) 2 Mjukvara (program, licenser, etc.) 3 Integration (datautbyte, säkerhet, etc.) 4 Utbildning (handhavande, metodik, etc.) 5 Information (tid att skapa, söka, hantera, m.m.)

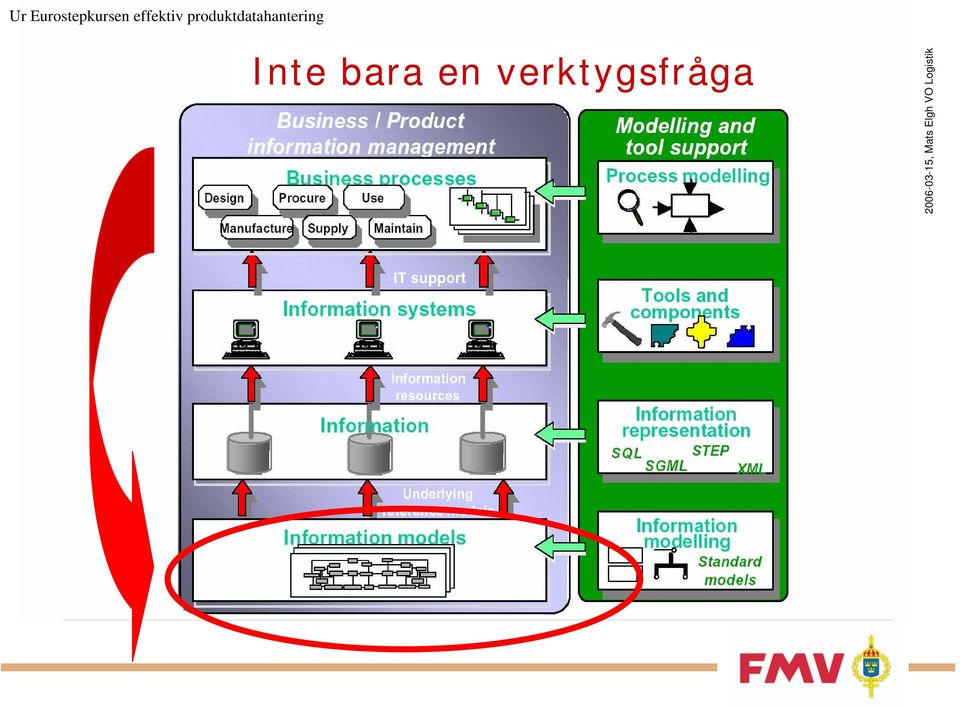

7 Ur Eurostepkursen effektiv produktdatahantering Inte bara en verktygsfråga

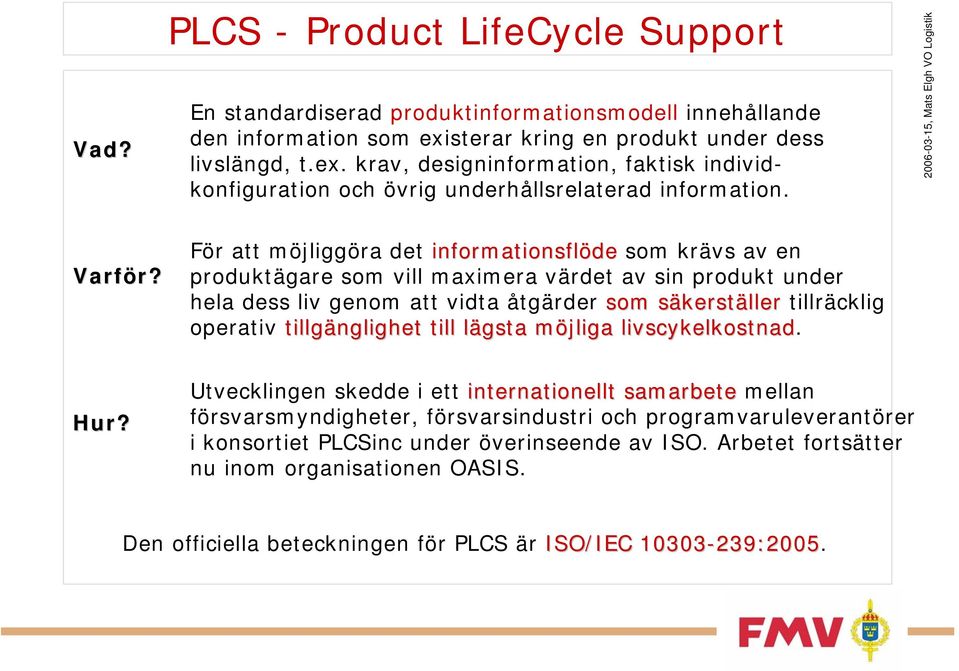

8 Vad? PLCS - Product LifeCycle Support En standardiserad produktinformationsmodell innehållande den information som existerar kring en produkt under dess livslängd, t.ex. krav, designinformation, faktisk individkonfiguration och övrig underhållsrelaterad information. Varför? r? För att möjliggöra det informationsflöde som krävs av en produktägare som vill maximera värdet av sin produkt under hela dess liv genom att vidta åtgärder som säkersts kerställer tillräcklig operativ tillgänglighet till lägsta l möjliga m livscykelkostnad. Hur? Utvecklingen skedde i ett internationellt samarbete mellan försvarsmyndigheter, försvarsindustri och programvaruleverantörer i konsortiet PLCSinc under överinseende av ISO. Arbetet fortsätter nu inom organisationen OASIS. Den officiella beteckningen för PLCS är ISO/IEC : :2005.

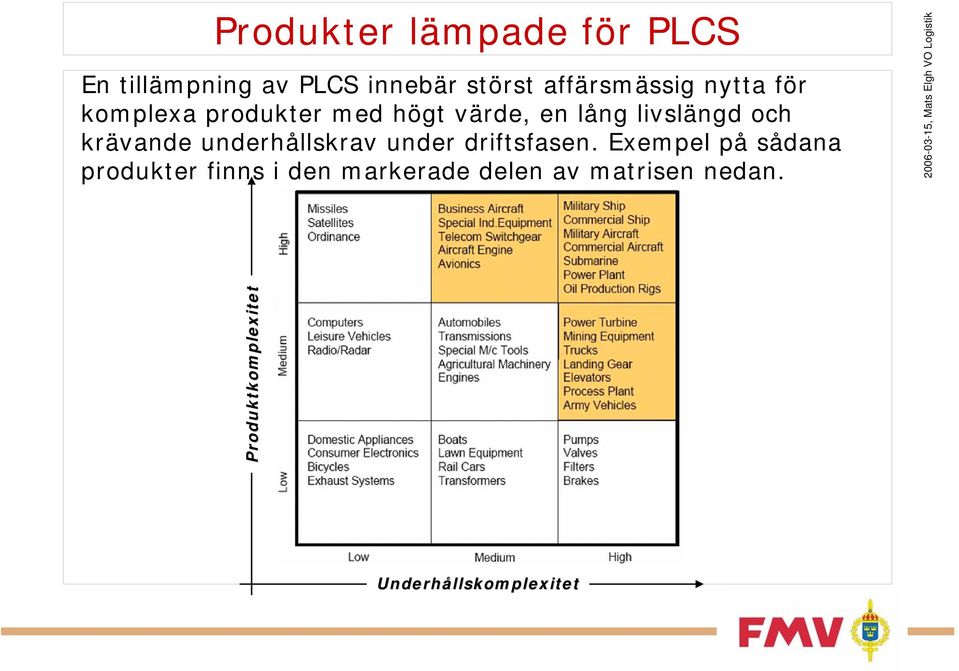

9 Produkter lämpade för PLCS En tillämpning av PLCS innebär störst affärsmässig nytta för komplexa produkter med högt värde, en lång livslängd och krävande underhållskrav under driftsfasen. Exempel på sådana produkter finns i den markerade delen av matrisen nedan. Produktkomplexitet Underhållskomplexitet

10 Informationsutbyte Olika metoder Information kan förflyttas mellan IT-system på flera principiellt olika sätt. Gemensamt för dom alla är en översättning krävs eftersom oftast alla har egna interna format för informationen. Direktkommunikation Totalt (n-1) 2 unika översättare Varje nytt system medför att 2(n ny -1) nya översättare skapas Neutralt filformat Totalt 2n unika översättare Varje nytt system medför att 2 nya översättare skapas Central databas Samma antal översättare som till vänster men istället för att information skickas mellan systemen, placeras den på en central server och det system som behöver viss information hämtar den istället därifrån. En central lagringsplats gör KL möjlig.

11 FMV PIM FMV Produktinformationsmodell är ett urval av STEP moduler från olika applikationsprotokoll som motsvarar och beskriver FMV behov av informationsrepresentation. FMV PIM STEP (ISO 10303) CAD AP203 ( ) PDM AP214 ( ) PLCS AP239 ( ) SE AP233 ( ) ISO Application Module

12 Aktörer och informationsflöde i produktlivscykeln Industri Försvarets materielverk Försvarsmakten Industri Förmåga Teknisk kravspecificering Funktionell kravspecificering Konstruktion Produktion Systemansvar Brukande Underhåll Omkonstruktion Felrapportering Driftrapportering Avveckling Modifiering

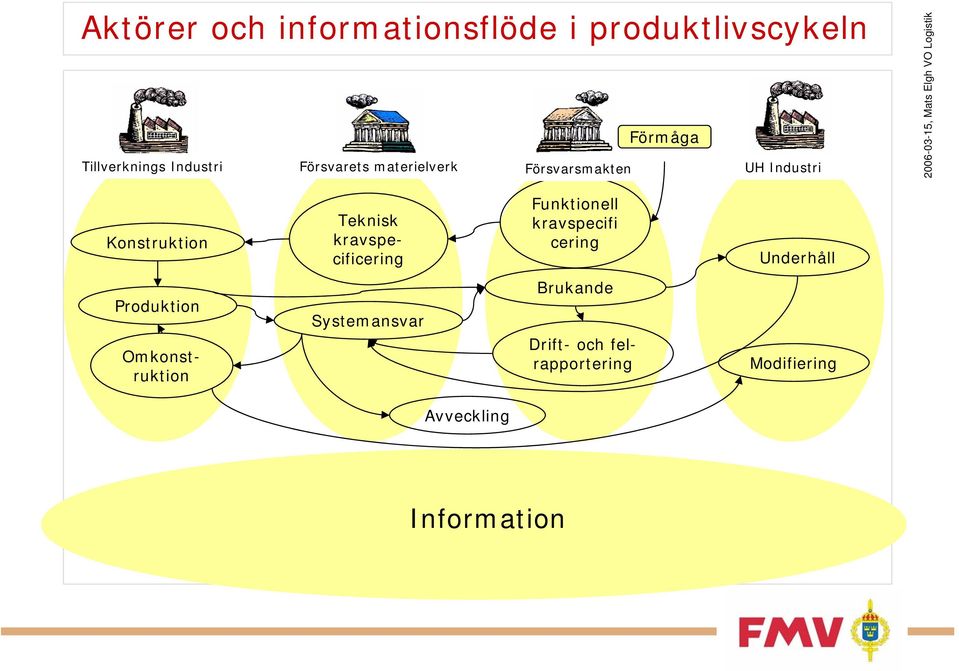

13 Aktörer och informationsflöde i produktlivscykeln Förmåga Tillverknings Industri Försvarets materielverk Försvarsmakten UH Industri Konstruktion Teknisk kravspecificering Funktionell kravspecifi cering Underhåll Produktion Drift- och felrapportering Omkonstruktion Systemansvar Brukande Modifiering Avveckling Information

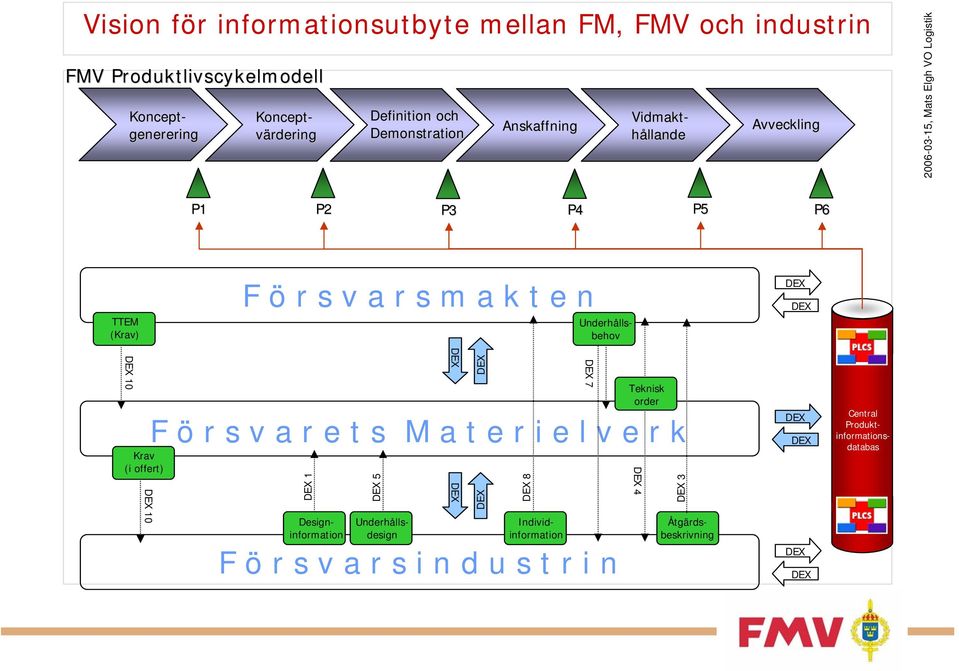

14 Vision för informationsutbyte mellan FM, FMV och industrin FMV Produktlivscykelmodell Vidmakthållande Koncept- generering Definition och Demonstration Anskaffning Underhållsdesign Konceptvärdering Avveckling P1 P2 P3 P4 P5 P6 TTEM (Krav) F ö r s v a r s m a k t e n DEX DEX DEX 10 Krav (i offert) F ö r s v a r e t s M a t e r i e l v e r k DEX 10 DEX 1 DEX 5 Åtgärdsbeskrivning Designinformation Individinformation F ö r s v a r s i n d u s t r i n DEX DEX DEX DEX DEX 8 DEX 7 Teknisk order DEX 4 DEX 3 Central Produktinformationsdatabas Underhållsbehov DEX DEX DEX DEX

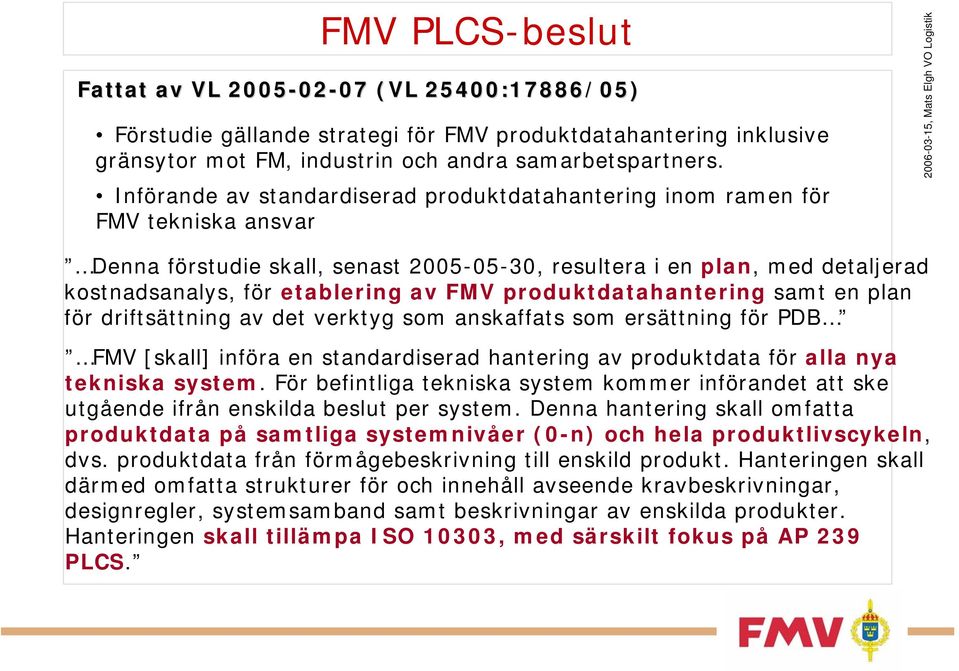

15 FMV PLCS-beslut Fattat av VL (VL 25400:17886/05) Förstudie gällande strategi för FMV produktdatahantering inklusive gränsytor mot FM, industrin och andra samarbetspartners. Införande av standardiserad produktdatahantering inom ramen för FMV tekniska ansvar Denna förstudie skall, senast , resultera i en plan, med detaljerad kostnadsanalys, för etablering av FMV produktdatahantering samt en plan för driftsättning av det verktyg som anskaffats som ersättning för PDB FMV [skall] införa en standardiserad hantering av produktdata för alla nya tekniska system. För befintliga tekniska system kommer införandet att ske utgående ifrån enskilda beslut per system. Denna hantering skall omfatta produktdata på samtliga systemnivåer (0-n) och hela produktlivscykeln, dvs. produktdata från förmågebeskrivning till enskild produkt. Hanteringen skall därmed omfatta strukturer för och innehåll avseende kravbeskrivningar, designregler, systemsamband samt beskrivningar av enskilda produkter. Hanteringen skall tillämpa ISO 10303, med särskilt fokus på AP 239 PLCS.

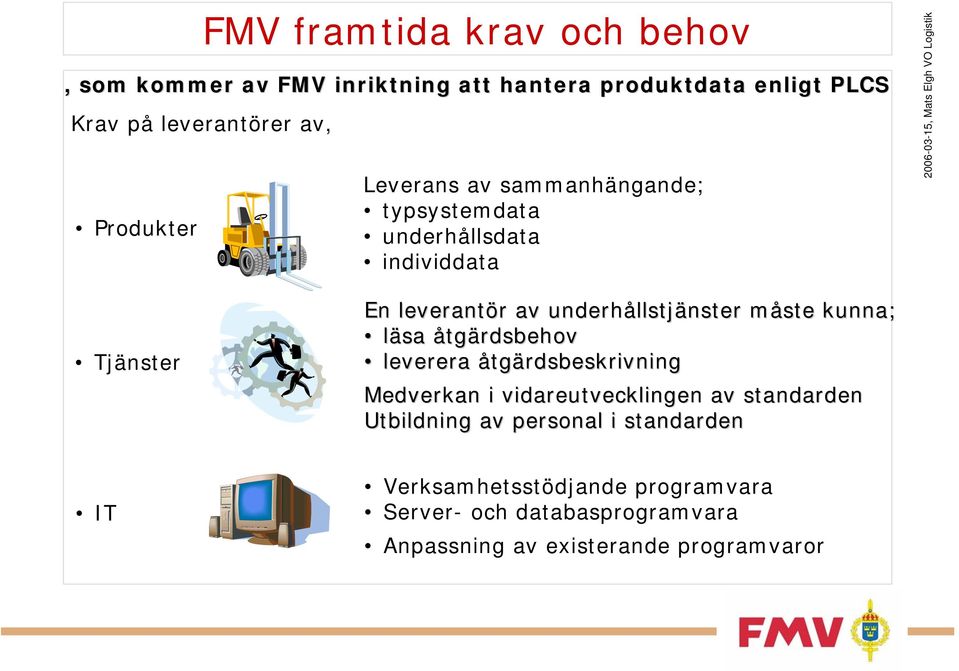

16 FMV framtida krav och behov, som kommer av FMV inriktning att hantera produktdata enligt PLCS Krav på leverantörer av, Produkter Leverans av sammanhängande; typsystemdata underhållsdata individdata Tjänster En leverantör r av underhållstj llstjänster måste m kunna; läsa åtgärdsbehov leverera åtgärdsbeskrivning Medverkan i vidareutvecklingen av standarden Utbildning av personal i standarden IT Verksamhetsstödjande programvara Server- och databasprogramvara Anpassning av existerande programvaror

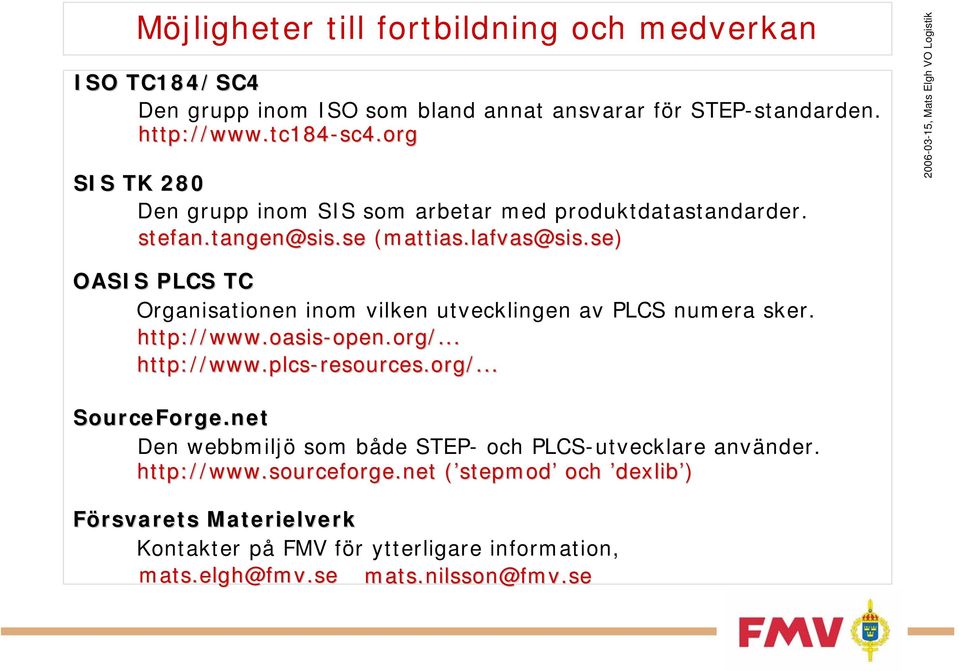

17 Möjligheter till fortbildning och medverkan ISO TC184/SC4 Den grupp inom ISO som bland annat ansvarar för STEP-standarden. SIS TK 280 Den grupp inom SIS som arbetar med produktdatastandarder. stefan.tangen (mattias( OASIS PLCS TC Organisationen inom vilken utvecklingen av PLCS numera sker. oasis-open.org/... plcs-resources.org/... SourceForge.net Den webbmiljö som både STEP- och PLCS-utvecklare använder. sourceforge.net ( stepmod och dexlib ) Försvarets Materielverk Kontakter på FMV för ytterligare information, mats.elgh@fmv.se mats.nilsson@fmv.se

18 Syfte FMV PLCS-seminarium Att mer i detalj beskriva FMV tillämpning och krav. Inhämta synpunkter. Knyta kontakter. Tidpunkt Ej fastställt, under hösten Intresseanmälan mats.elgh@fmv.se bengt.akerlind@fmv.se mats.nilsson@fmv.se

19 Gemensam produktdatahantering för FM, FMV och leverantörer Personal Fakturering Lön Projektledning ERP Resor (Enterprise Resource and Planning) FM PRIO Uppföljning Underhållsplanering Logistik Förnödenhetsregister Ritningsarkiv Fakturering Produktmodul Personal Projektledning ERP Resor Lön (Enterprise Resource and Planning) FMV NyttA CAD FEM CAM Konfigurationsledning Underhållsanalyser Processutveckling Systemdesign Reservdelar Verkstadsplanering Ekonomi Underhållsberedning Kravhantering Konstruktion Industri Industri Myndigheter PLM (Product LifeCycle Management) FMV ProduktDataBas Internationellt Materielunderhåll ll Industri Industri

20 Tack för er uppmärksamhet! avsnittsavgränsare
