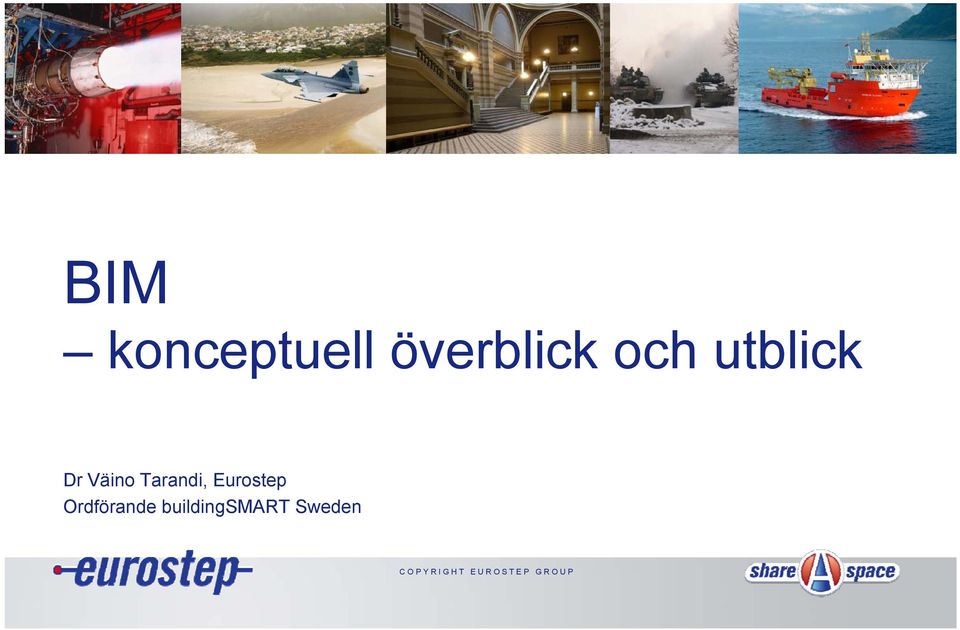

1 BIM konceptuell överblick och utblick Dr Väino Tarandi, Eurostep Ordförande buildingsmart Sweden

2 Agenda BIM vad är det, och vad är det inte?» Hur samverkar man? openbim» Definition» Hur samverkar man? Trender» Användning av BIM idag» Vad kommer?

3 Agenda BIM vad är det, och vad är det inte?» Hur samverkar man? openbim» Definition» Hur samverkar man? Trender» Användning av BIM idag» Vad kommer?

4 Olika slag av informationsmodeller Olika slag av informationsmodeller, Hietanen (2008)

5 Information som BIM kan hantera Information som hanteras i en BIM, Hietanen (2008)

6 En BIM kan svara på byggnadsfrågor Hur datorer tolkar olika slag av informationsmodeller, Hietanen (2008)

7 Kommunikation Punkt till punktförbindelser - separata integrationer Neutral överföring - standardiserad integration Std-format Neutralt överförings-api - och konsolidering i gemensam server Svårt att versionshantera och att konsolidera Std-format Versionshantering och konfigurationsledning OK!

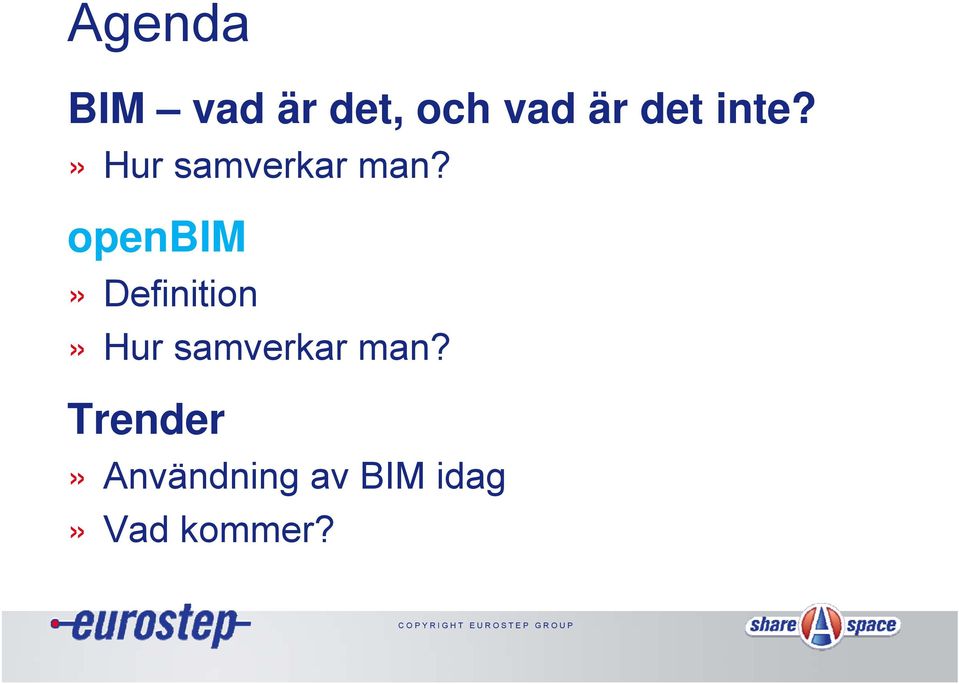

8 Agenda BIM vad är det, och vad är det inte?» Hur samverkar man? openbim» Definition» Hur samverkar man? Trender» Användning av BIM idag» Vad kommer?

9 openbim» Inga programvaror hanterar all information» För att dela information krävs öppna standarder» Kommunikation kräver standardiserade gränssnitt» IFC är idag den enda öppna och internationella byggrelaterade standarden som finns för BIM o o gbxml, fi2xml m fl täcker delar av helheten de kan fungera som standarder för utvalda meddelanden

10 Certifierad IFC-programvara

11 Demohuset Digitala leveranser

12 Demohuset Kravhantering (Excel)

13 Demohuset Installationer (IFC)

14 Demohuset Arkitekten (IFC)

15 Demohuset Utrymmen (IFC)

16 Demohuset Rumslista (fi2xml)

17 Demohuset Visualisering av rum

18 Demohuset Visualisering av rum

19 Kommunikation Punkt till punktförbindelser - separata integrationer Neutral överföring - standardiserad integration Std-format Neutralt överförings-api - och konsolidering i gemensam server Svårt att versionshantera och att konsolidera Std-format Versionshantering och konfigurationsledning OK!

20 Agenda BIM vad är det, och vad är det inte?» Hur samverkar man? openbim» Definition» Hur samverkar man? Trender» Användning av BIM idag» Vad kommer?

21 Grundläggande begrepp

22 Kommunikation Punkt till punktförbindelser - separata integrationer Neutral överföring - standardiserad integration Std-format Neutralt överförings-api - och konsolidering i gemensam server Svårt att versionshantera och att konsolidera Std-format Versionshantering och konfigurationsledning OK!

23 3-lagersarkitektur Affärsprocesser Underhåll Informations- modeller Information Standardiserade gränssnitt Informations-Hub Referensdatabas

24 Building life cycle Information Management the BIM Collaboration Hub IFC import / export from CAD Application OtherTools and formats Code Checking Analysis CAD Application Code Checking Simulation Tool Full Building Life Cycle model Change Management Incremental Exchanges Standardized Web Services BIM Collaboration Hub IFC + PLCS Configuration Management MsProject Requirement Management Maintenance Planning Process Integration Data Consolidation

25 BIM Collaboration Hub (BIM Hub ) - Arkitektur Web Services User Interface Portal Services Service Management User Management Access Control Management Composite Service Interfaces Core Services Managed External Services Product Management Organization Management Project Management Workflow Management QTO Service BPEA Service CPD Service XYZ Service Core Infrastructure Partner Infrastructure Models Organizations Projects Workflows QTO Server BPEA Server CPD Server XYZ Server

26 Model server - Arkitektur Import and Export formats Standard Web User Interface Customized Client Plugin to other systems Import and export ISO , 214, 203 OOTB or use any other propritary format, e.g. csv, xml, etc, by plugging in a new custom mapper to the Share-A-space Mapping Framework. File transfer, e.g. FTP HTML, SSL Web Services, i.e. SOAP Import/Export Mapping Framework ASP.Net PLCSPLM WebServices COM Layer High level API transaction handled in MTS Data Exchange Event Engine Business Object Layer Persistent object handling and database persistance Share-A-space Server

27 Koppling av krav till fortsättningen.. Krav Flexibel rumsbildning Funktionell nerbrytning Funktion 16 m fri spännvidd System 16 m hålbjälklag Rumslig nerbrytning Projekt Systemnerbrytning Produktstruktur Väggar Krav 1 Funktion1 Sys 1 ByggnadA Vägg 1 Krav 2 Funktion2 Sys 2 Våning 1:1 Dörr 1 Funktion3 Byggnad B Våning 1:2 Rum1 Våning 2:1 Vägg 2 Dörr 2 Dörr 3 Våning 2:2 Våning 2:3

28 Model server - exempel

29 Model server - exempel

30 Model server - exempel

31 Model server - exempel

32 Spaces Walls Beams Columns Slabs Doors Windows Stairs Ramps Railings Roofs Curtain walls Members Plates Piles Footings In total 100 % 90 % 80 % 70 % 60 % 50 % 40 % 30 % 20 % 10 % 0 % In total passing average is high = 89% All OK 8/9 OK Average OK In average 58% of the test cases pass in all apps IFC Stabilitet i dagsläget

33 BIM exempel på nyttor» Stabila projekteringsverktyg: arkitekt, konstruktör, installatör etc.» Förbättrad designkvalitet och produktivitet; kollisionskontroll, 0- tolerans i produktionen» Avancerad simulering (miljö, inomhusluft, energi, åska)» Förbättrad kostnadskontroll genom snabbare och mer exakta mängdavtagningsprocesser; underlag för anbud, upphandling, planering, prefabricering, leveranshantering» Produktionsplanering, ledning och simulering» Visualiserade 3D-planer och detaljer för arbetskraften, förbättrad förståelse» Planering och visualisering av säkerhet» Marknadsföring; visualisering och kommunikation

34 Slutsats BIM förändrar vår verksamhet» Övergången från dokumentbaserade arbetssätt till användningen av openbim accelererar» Processer, nätverk och affärsmodeller förändras: Ökat värde av information över livscykeln Förbättrad och halvautomatisk designsamordning Effektivare användning av simulerings- och analysverktyg genom processen Precis, effektiv investerings- och livscykelkostnadshantering Tillämpning av användarkrav, information i FM och underhållsprocesserna» Förändringen kräver starka företrädare: Ägare och entreprenörer har en avgörande roll i att öka farten på processen Vår industri möter den största utmaningen i historien: ökade energipriser och förhindrandet av klimatförändringen ökar behovet att reducera energiförbrukningen och miljöpåverkan

35 Tack!
