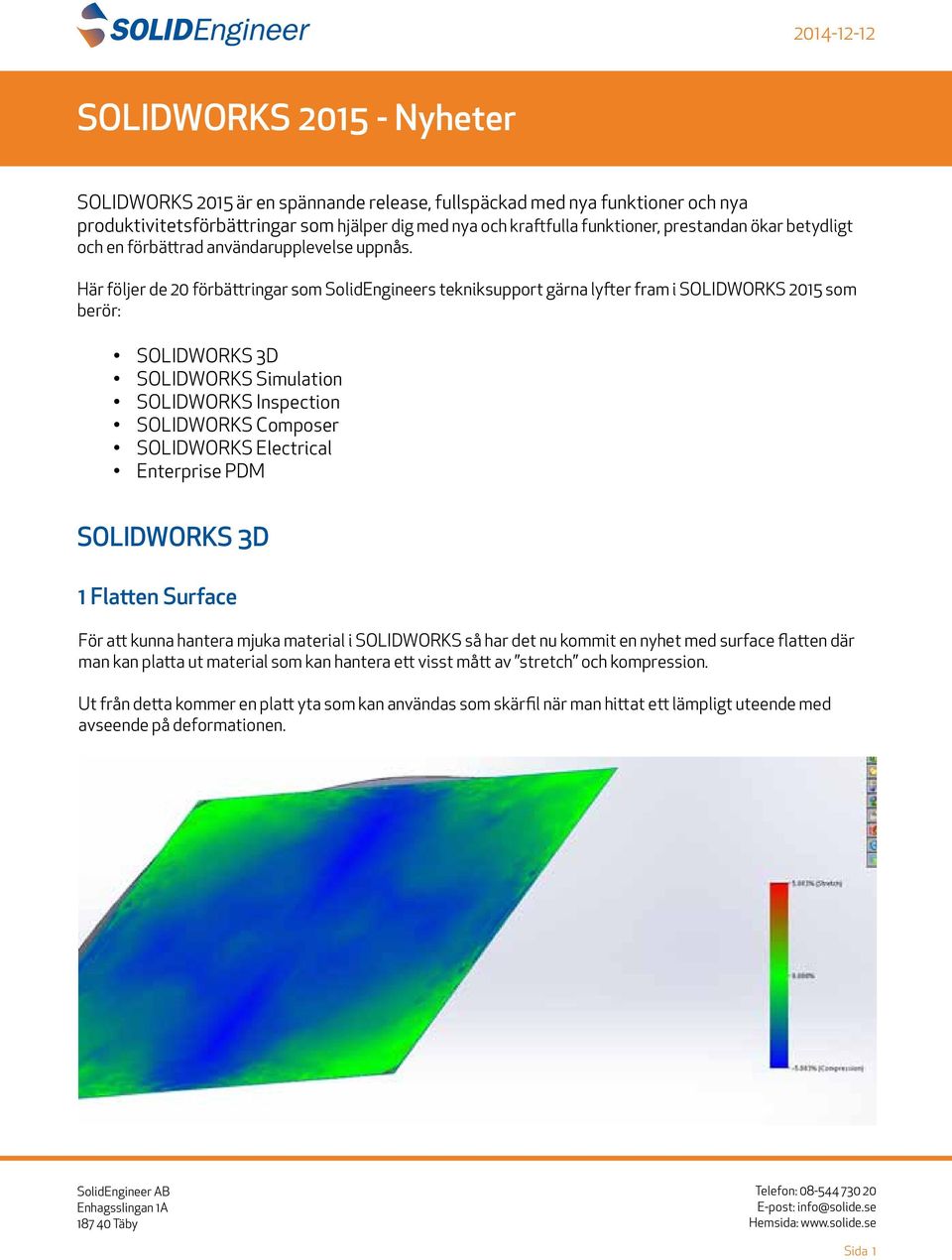

1 SOLIDWORKS 2015 är en spännande release, fullspäckad med nya funktioner och nya produktivitetsförbättringar som hjälper dig med nya och kraftfulla funktioner, prestandan ökar betydligt och en förbättrad användarupplevelse uppnås. Här följer de 20 förbättringar som SolidEngineers tekniksupport gärna lyfter fram i SOLIDWORKS 2015 som berör: SOLIDWORKS 3D SOLIDWORKS Simulation SOLIDWORKS Inspection SOLIDWORKS Composer SOLIDWORKS Electrical Enterprise PDM SOLIDWORKS 3D 1 Flatten Surface För att kunna hantera mjuka material i SOLIDWORKS så har det nu kommit en nyhet med surface flatten där man kan platta ut material som kan hantera ett visst mått av stretch och kompression. Ut från detta kommer en platt yta som kan användas som skärfil när man hittat ett lämpligt uteende med avseende på deformationen. Sida 1

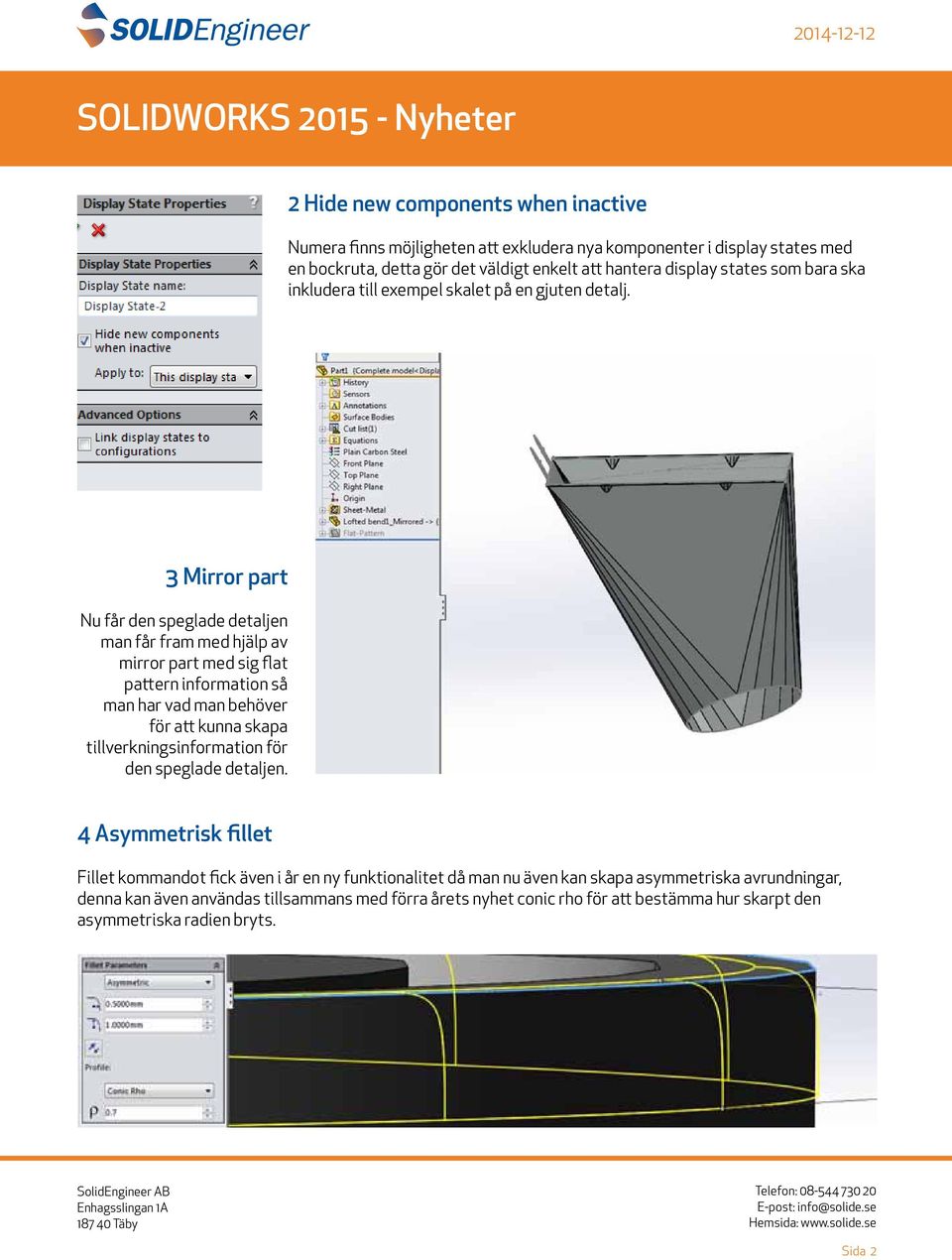

2 2 Hide new components when inactive Numera finns möjligheten att exkludera nya komponenter i display states med en bockruta, detta gör det väldigt enkelt att hantera display states som bara ska inkludera till exempel skalet på en gjuten detalj. 3 Mirror part Nu får den speglade detaljen man får fram med hjälp av mirror part med sig flat pattern information så man har vad man behöver för att kunna skapa tillverkningsinformation för den speglade detaljen. 4 Asymmetrisk fillet Fillet kommandot fick även i år en ny funktionalitet då man nu även kan skapa asymmetriska avrundningar, denna kan även användas tillsammans med förra årets nyhet conic rho för att bestämma hur skarpt den asymmetriska radien bryts. Sida 2

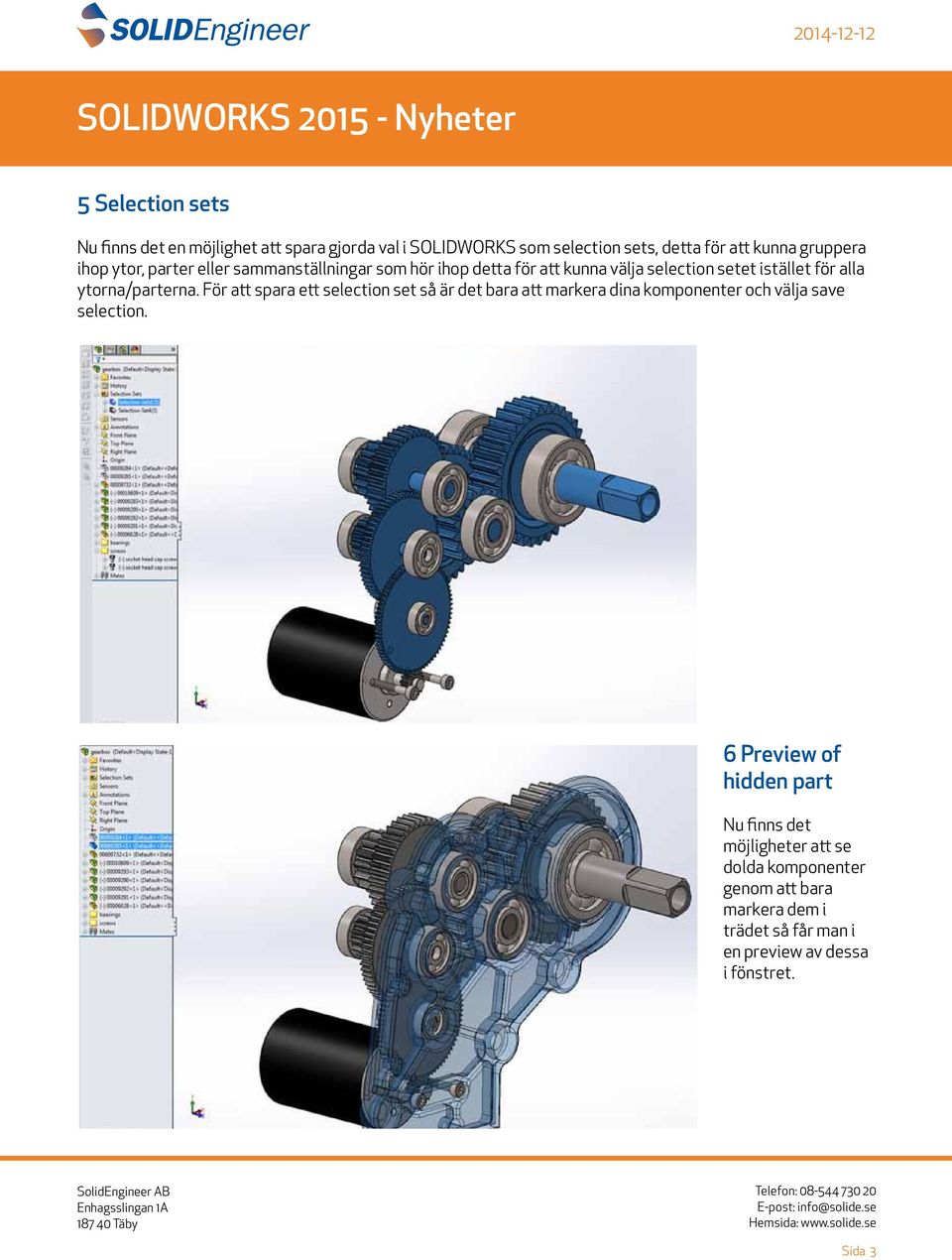

3 5 Selection sets Nu finns det en möjlighet att spara gjorda val i SOLIDWORKS som selection sets, detta för att kunna gruppera ihop ytor, parter eller sammanställningar som hör ihop detta för att kunna välja selection setet istället för alla ytorna/parterna. För att spara ett selection set så är det bara att markera dina komponenter och välja save selection. 6 Preview of hidden part Nu finns det möjligheter att se dolda komponenter genom att bara markera dem i trädet så får man i en preview av dessa i fönstret. Sida 3

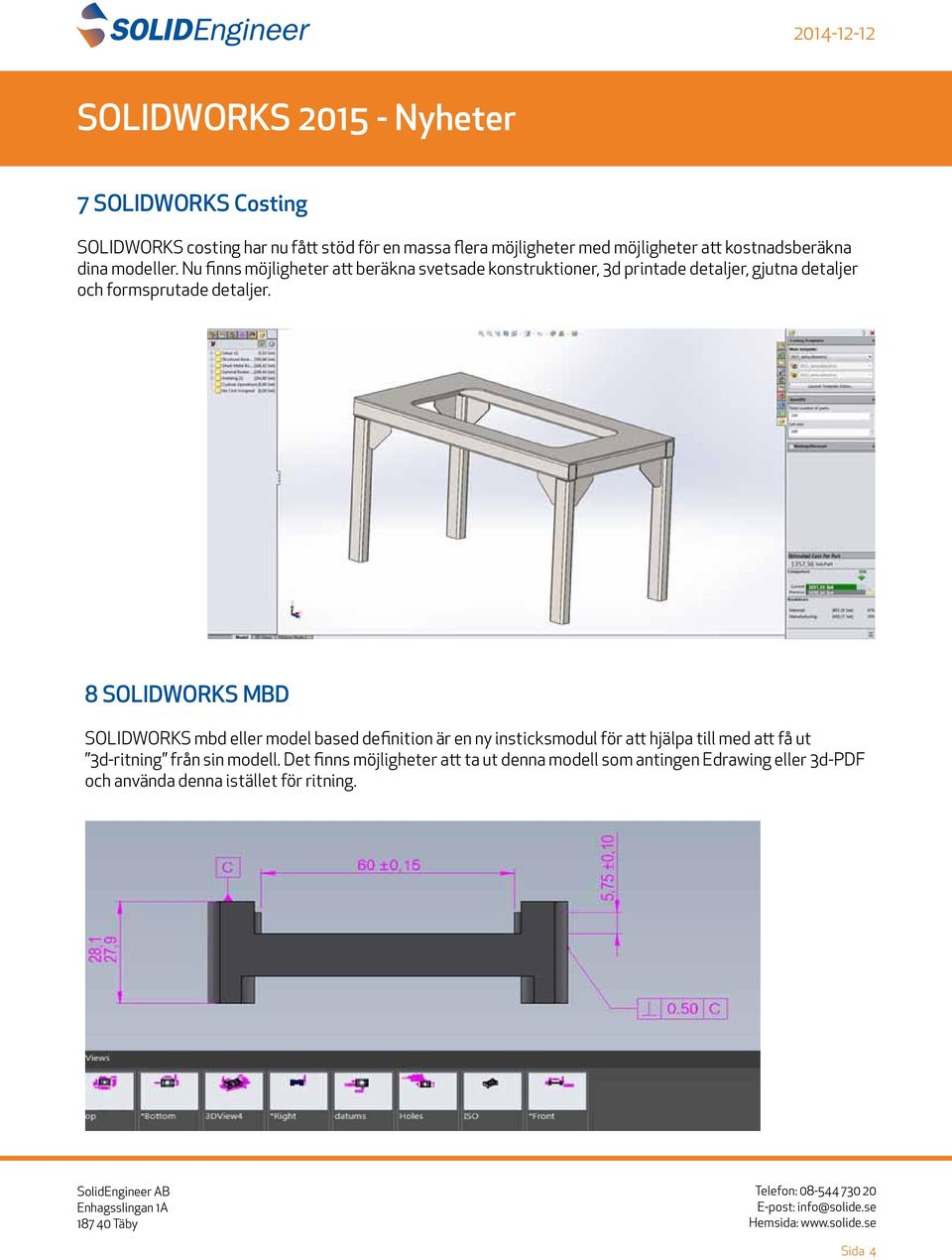

4 7 SOLIDWORKS Costing SOLIDWORKS costing har nu fått stöd för en massa flera möjligheter med möjligheter att kostnadsberäkna dina modeller. Nu finns möjligheter att beräkna svetsade konstruktioner, 3d printade detaljer, gjutna detaljer och formsprutade detaljer. 8 SOLIDWORKS MBD SOLIDWORKS mbd eller model based definition är en ny insticksmodul för att hjälpa till med att få ut 3d-ritning från sin modell. Det finns möjligheter att ta ut denna modell som antingen Edrawing eller 3d-PDF och använda denna istället för ritning. Sida 4

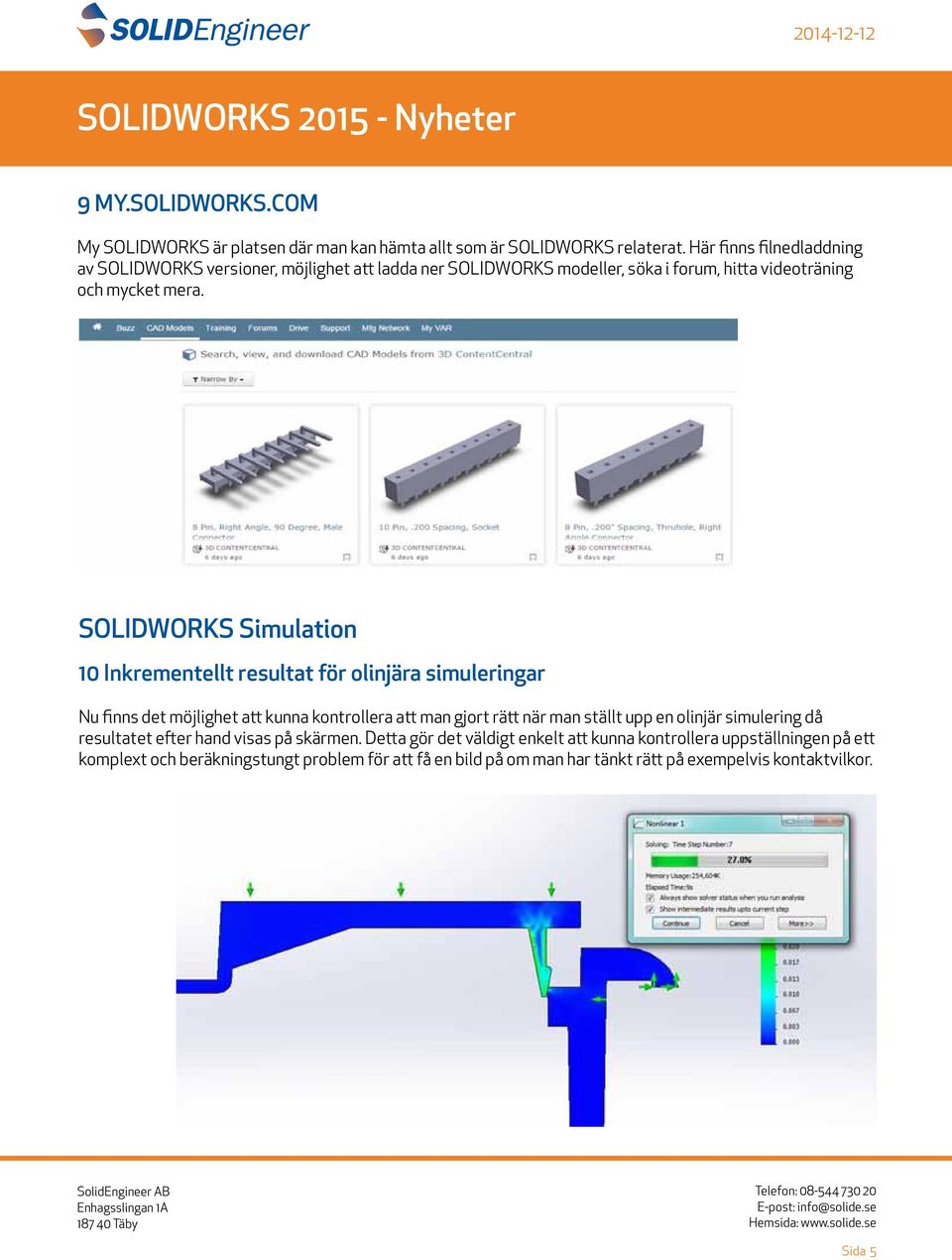

5 9 MY.SOLIDWORKS.COM My SOLIDWORKS är platsen där man kan hämta allt som är SOLIDWORKS relaterat. Här finns filnedladdning av SOLIDWORKS versioner, möjlighet att ladda ner SOLIDWORKS modeller, söka i forum, hitta videoträning och mycket mera. SOLIDWORKS Simulation 10 Inkrementellt resultat för olinjära simuleringar Nu finns det möjlighet att kunna kontrollera att man gjort rätt när man ställt upp en olinjär simulering då resultatet efter hand visas på skärmen. Detta gör det väldigt enkelt att kunna kontrollera uppställningen på ett komplext och beräkningstungt problem för att få en bild på om man har tänkt rätt på exempelvis kontaktvilkor. Sida 5

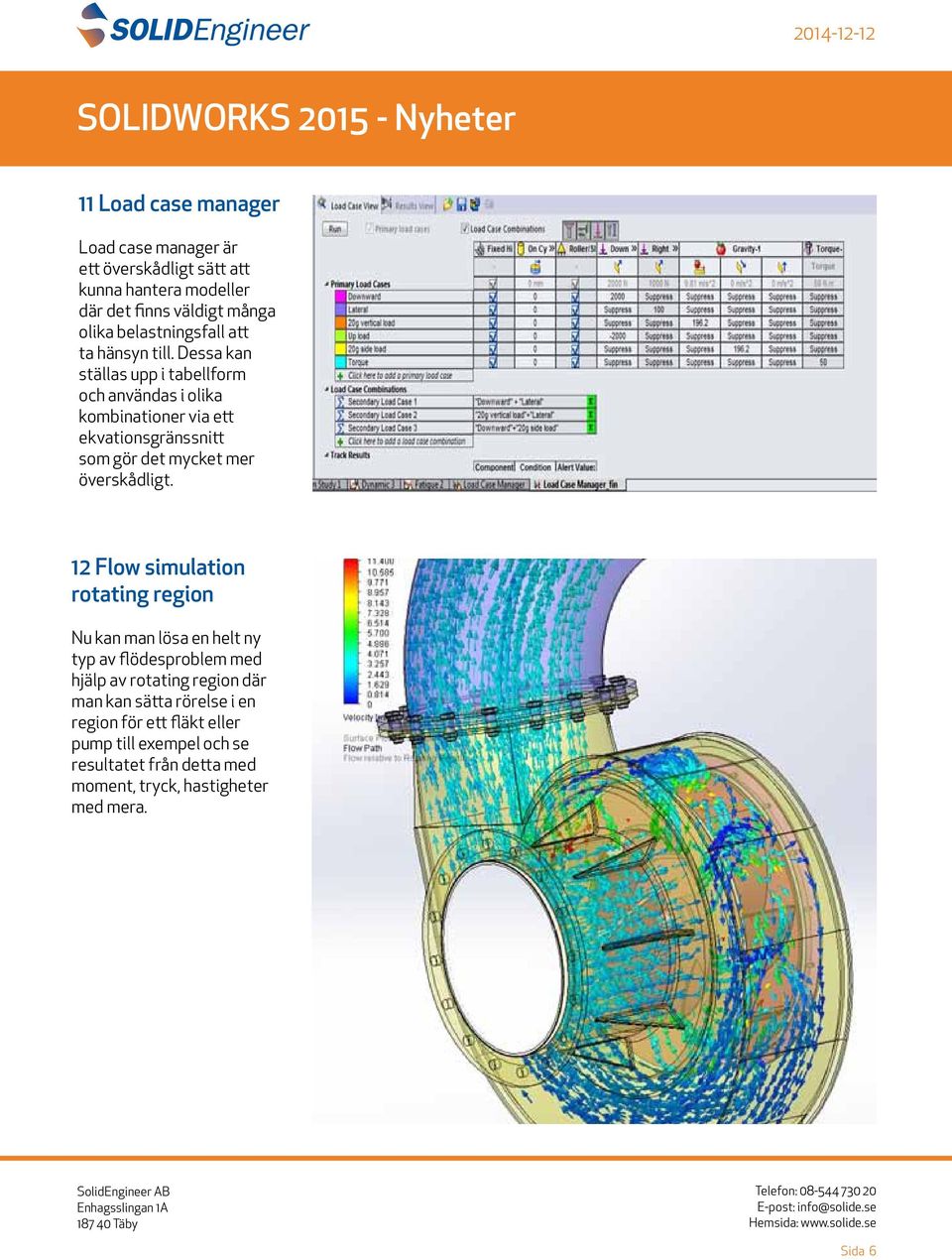

6 11 Load case manager Load case manager är ett överskådligt sätt att kunna hantera modeller där det finns väldigt många olika belastningsfall att ta hänsyn till. Dessa kan ställas upp i tabellform och användas i olika kombinationer via ett ekvationsgränssnitt som gör det mycket mer överskådligt. 12 Flow simulation rotating region Nu kan man lösa en helt ny typ av flödesproblem med hjälp av rotating region där man kan sätta rörelse i en region för ett fläkt eller pump till exempel och se resultatet från detta med moment, tryck, hastigheter med mera. Sida 6

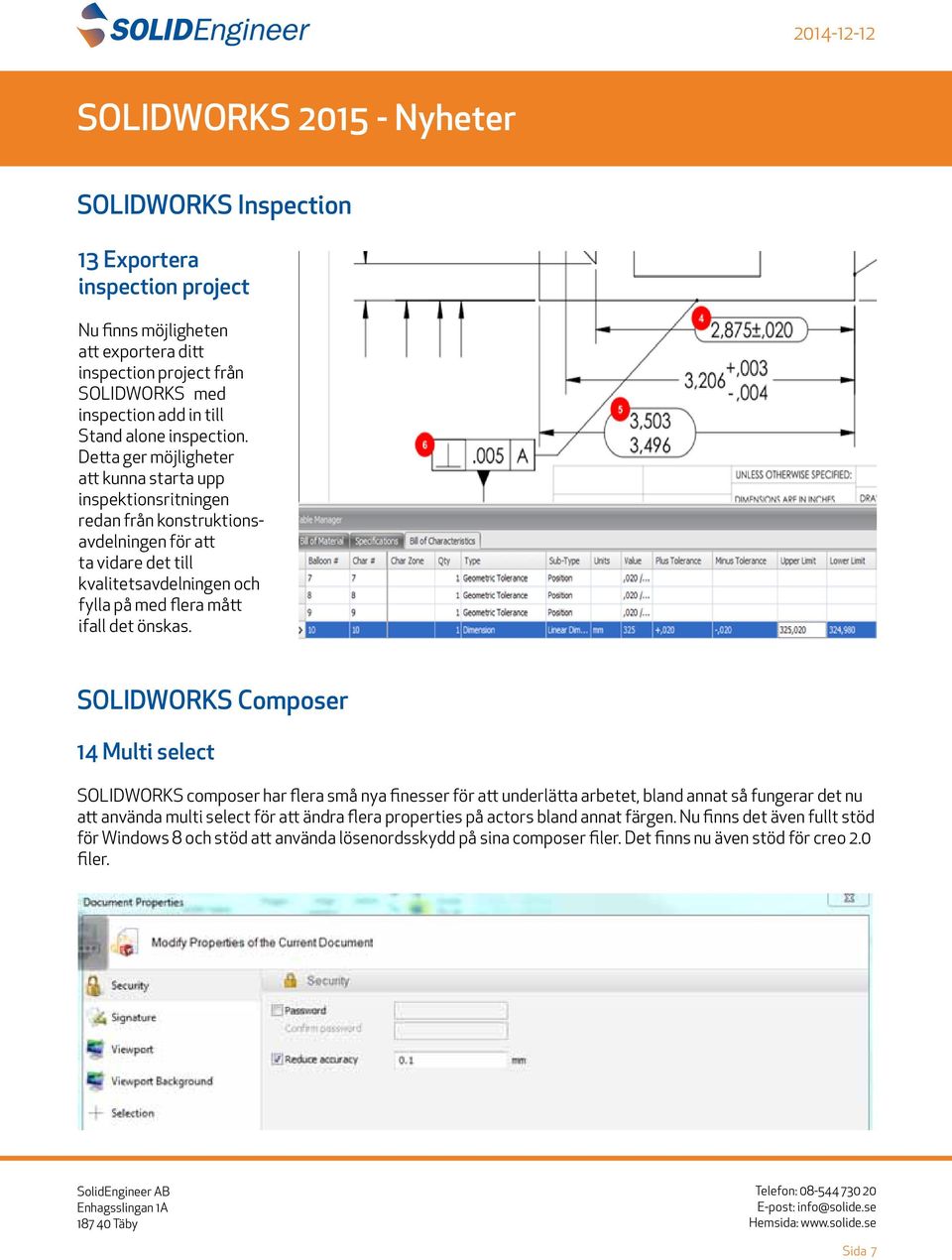

7 SOLIDWORKS Inspection 13 Exportera inspection project Nu finns möjligheten att exportera ditt inspection project från SOLIDWORKS med inspection add in till Stand alone inspection. Detta ger möjligheter att kunna starta upp inspektionsritningen redan från konstruktionsavdelningen för att ta vidare det till kvalitetsavdelningen och fylla på med flera mått ifall det önskas. SOLIDWORKS Composer 14 Multi select SOLIDWORKS composer har flera små nya finesser för att underlätta arbetet, bland annat så fungerar det nu att använda multi select för att ändra flera properties på actors bland annat färgen. Nu finns det även fullt stöd för Windows 8 och stöd att använda lösenordsskydd på sina composer filer. Det finns nu även stöd för creo 2.0 filer. Sida 7

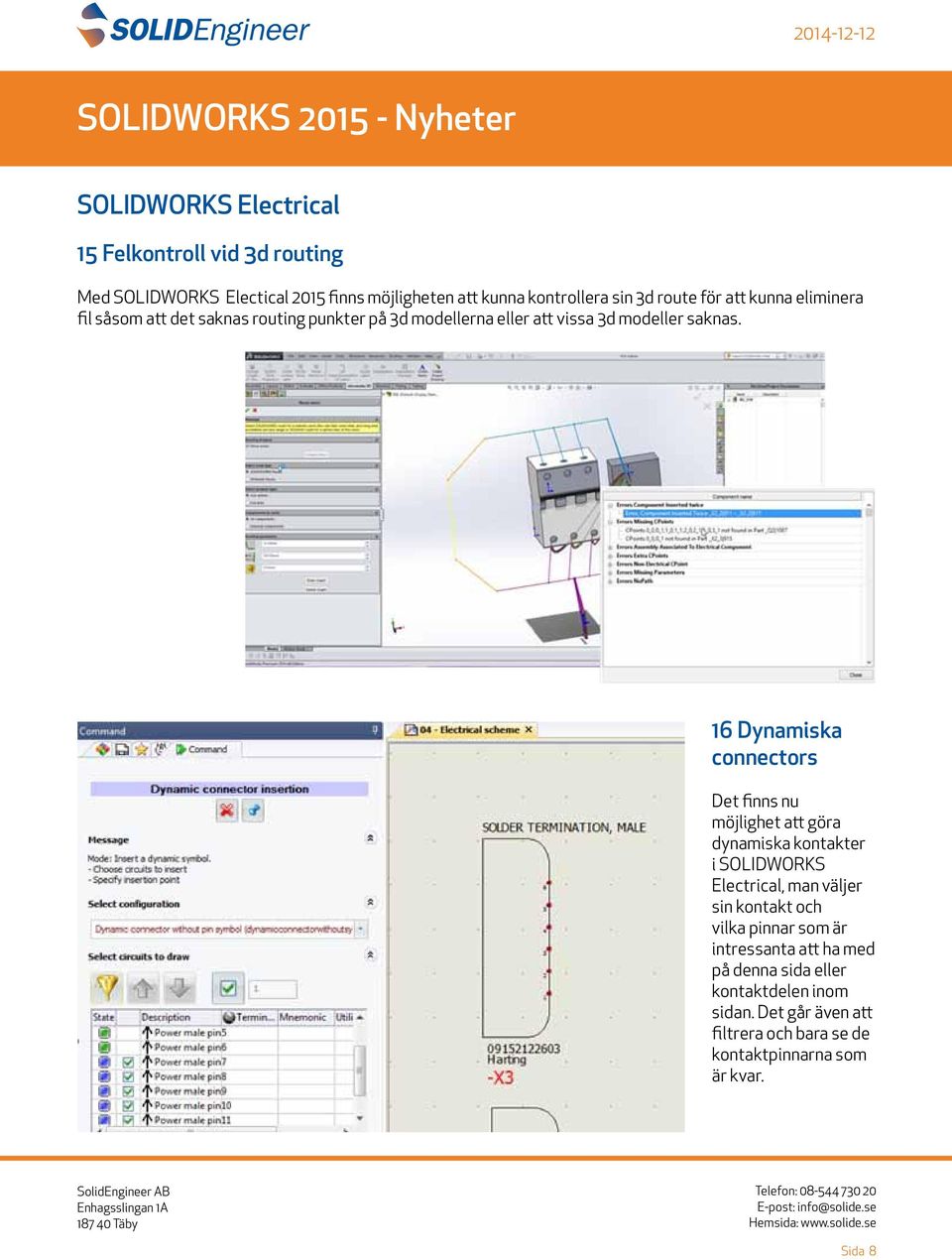

8 SOLIDWORKS Electrical 15 Felkontroll vid 3d routing Med SOLIDWORKS Electical 2015 finns möjligheten att kunna kontrollera sin 3d route för att kunna eliminera fil såsom att det saknas routing punkter på 3d modellerna eller att vissa 3d modeller saknas. 16 Dynamiska connectors Det finns nu möjlighet att göra dynamiska kontakter i SOLIDWORKS Electrical, man väljer sin kontakt och vilka pinnar som är intressanta att ha med på denna sida eller kontaktdelen inom sidan. Det går även att filtrera och bara se de kontaktpinnarna som är kvar. Sida 8

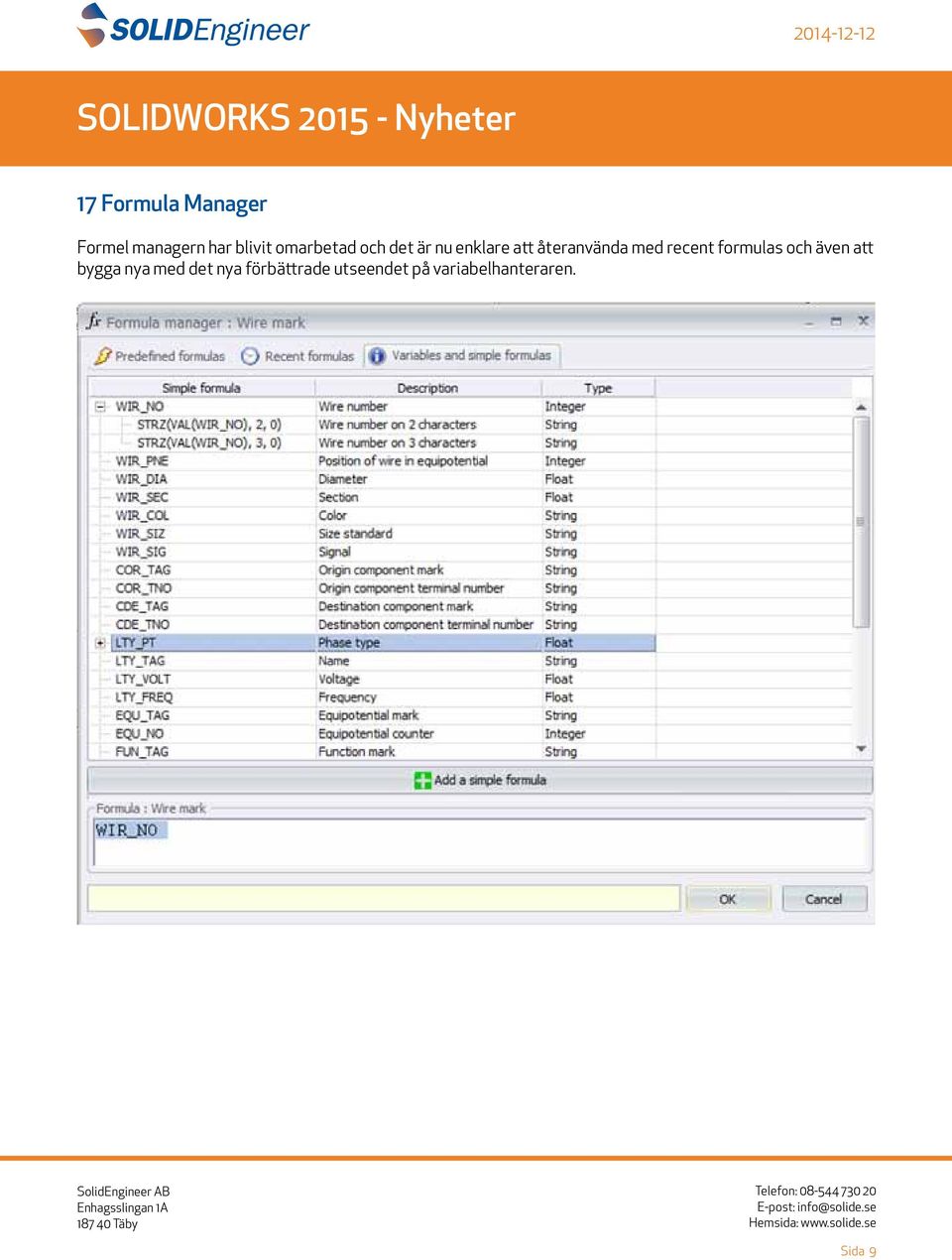

9 17 Formula Manager Formel managern har blivit omarbetad och det är nu enklare att återanvända med recent formulas och även att bygga nya med det nya förbättrade utseendet på variabelhanteraren. Sida 9

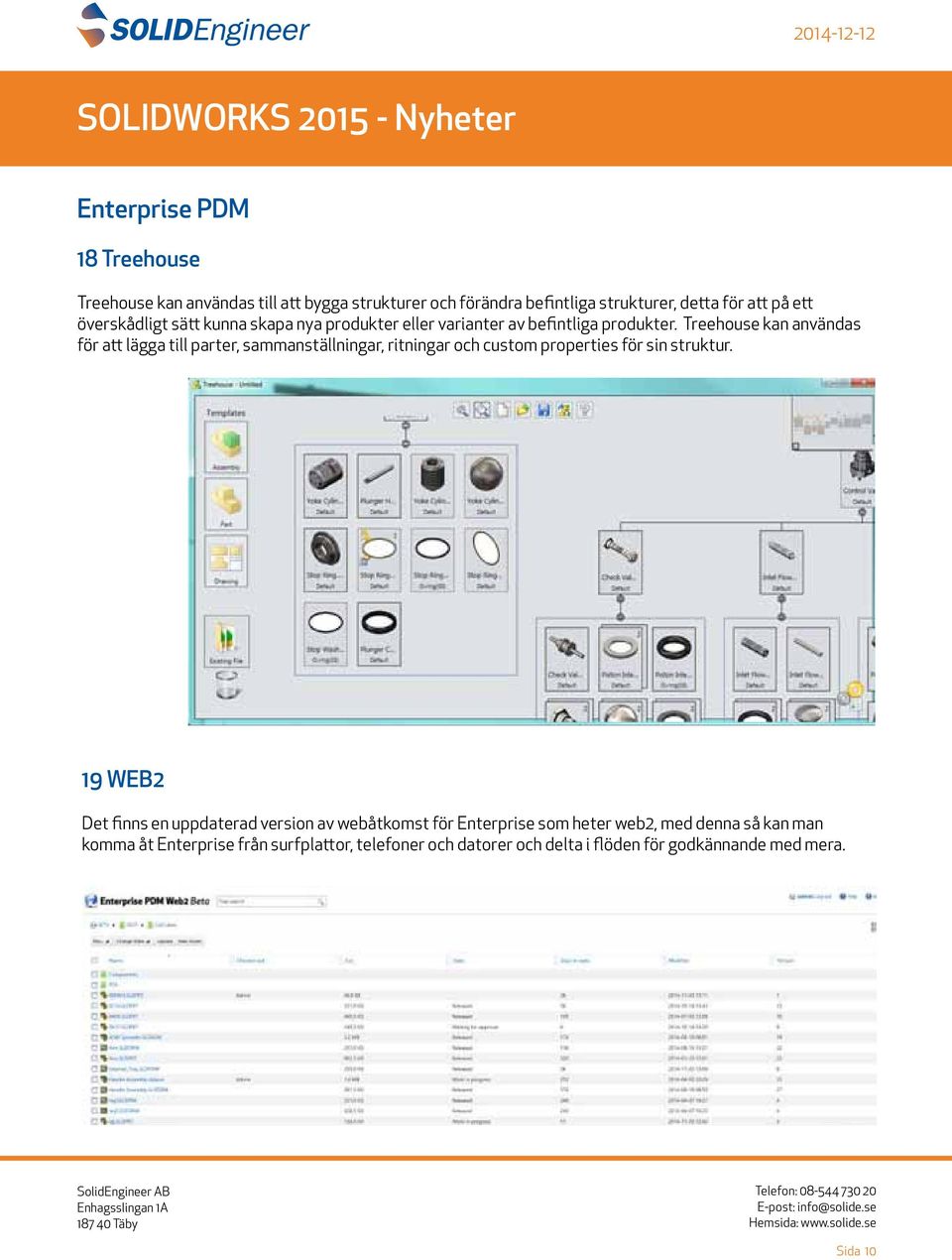

10 Enterprise PDM 18 Treehouse Treehouse kan användas till att bygga strukturer och förändra befintliga strukturer, detta för att på ett överskådligt sätt kunna skapa nya produkter eller varianter av befintliga produkter. Treehouse kan användas för att lägga till parter, sammanställningar, ritningar och custom properties för sin struktur. 19 WEB2 Det finns en uppdaterad version av webåtkomst för Enterprise som heter web2, med denna så kan man komma åt Enterprise från surfplattor, telefoner och datorer och delta i flöden för godkännande med mera. Sida 10

11 20 Move tree Copy tree har kompletterats med move tree för att kunna flytta hela strukturer från till exempel en prototypfolder till en produktfolder. Om SolidEngineer SolidEngineer levererar systemlösningar inom CAD, CAM, CAE, samt PLM för att skapa och hantera produktinformation i företag. Vårt erbjudande består av mjukvara samt tjänster som stöder våra kunders strävan att utveckla och underhålla produkter samt att utveckla företagen mot en ökad lönsamhet. SolidEngineer driver även Affärsutveckling för teknikföretag och hjälper små och medelstora svenska företag med att etablera en förändring som leder till ökad konkurrenskraft. Sida 11
