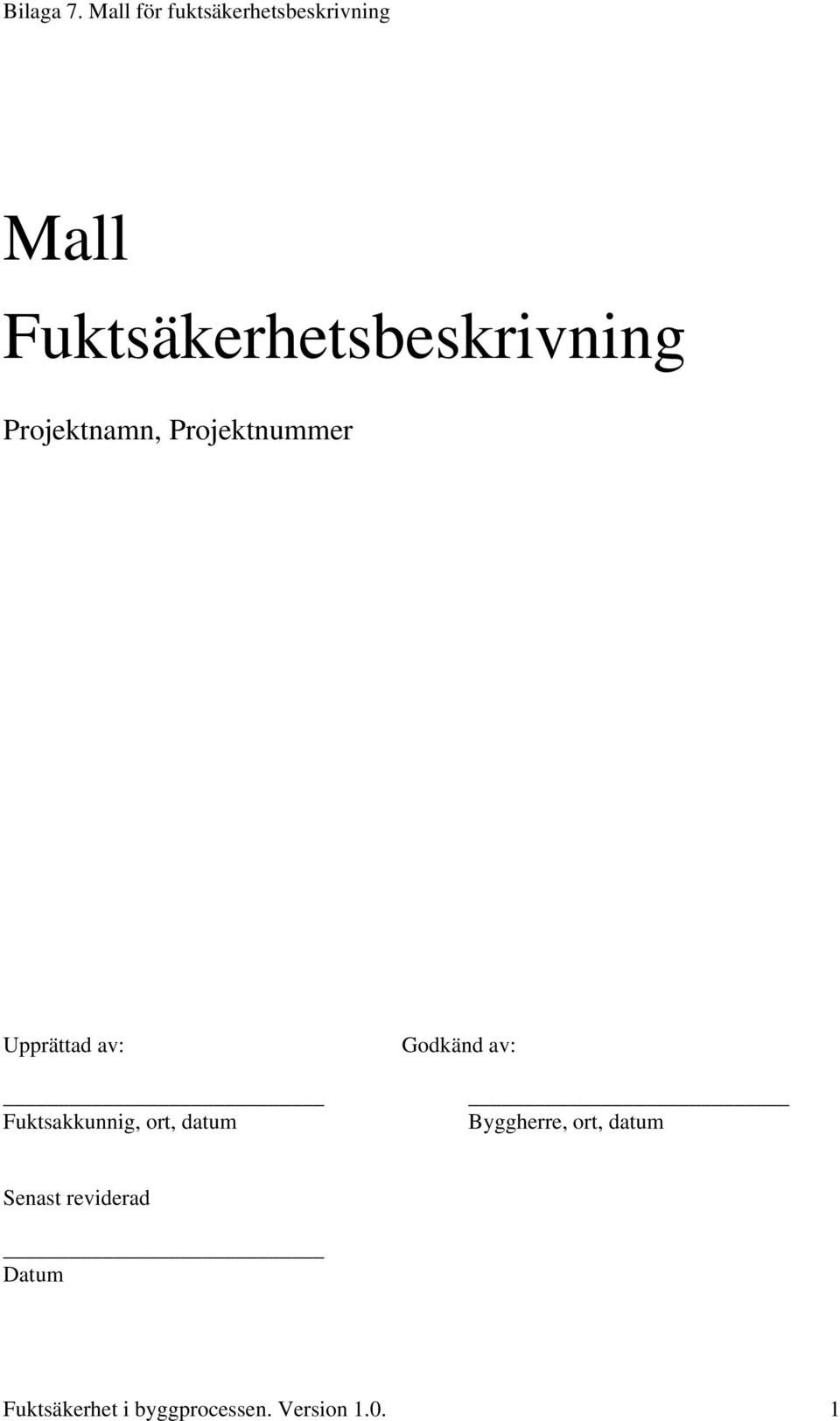

1 Mall Fuktsäkerhetsbeskrivning Projektnamn, Projektnummer Upprättad av: Fuktsakkunnig, ort, datum Godkänd av: Byggherre, ort, datum Senast reviderad Datum Fuktsäkerhet i byggprocessen. Version

2 Anvisning inför användande av mallen För att underlätta fuktssäkerhetsarbetet har en mall för fuktsäkerhetsbeskrivning och fuktsäkerhetsdokumentation tagits fram. Syftet är att på ett systematiskt sätt gå igenom och dokumentera projektets förutsättningar ur fuktsynpunkt och vilka åtgärder som krävs av de olika aktörerna för att säkerställa att byggnaden inte får oönskade konsekvenser av fukt. Fuktsäkerhetsbeskrivningen upprättas tidigt i projektet av byggherren, eller av en av byggherren utsedd fuktsakkunnig med specialistkompetens inom fuktområdet och erfarenhet från projektering och byggande och uppdateras därefter allteftersom de byggtekniska och produktionstekniska förutsättningarna blir kända. Fuktsäkerhetsbeskrivningen kommuniceras med projektörerna som skall arbeta med fuktsäkring i projekteringen. Inför produktionsskedet kommuniceras fuktsäkerhetsbeskrivningen och resultatet från fuktsäkerhetsprojekteringen till entreprenören som utser en fuktsäkerhetsansvarig som har ansvar för att dessa följs i produktionsskedet och att underlag för fuktsäkerhetsdokumentation tas fram. Mallen innehåller förslag på rubriker och under varje rubrik finns vägledande text som redovisar vad som skall anges under rubriken, omfattning, typ av uppgifter etc. Mallen innehåller även hänvisningar till hjälpmedel och tips på litteratur för olika aktörer. Det kan vara checklistor, datorverktyg, litteratur mm som kan användas i fuktsäkringsarbetet av arkitekter, konsulter, materialleverantörer, entreprenörer och förvaltare. För mer information om fuktstyrning i byggprocessen hänvisas till Manual Fuktstyrning i byggprocessen. Fuktsäkerhet i byggprocessen. Version

3 1 Projektbeskrivning 1.1 Bakgrund Beskriv bakgrunden till projektet båda avseende placering av byggnad och kommande verksamhet. Det som skall tas upp är framförallt sådant som kan ha betydelse vid bedömning av risk för skador orsakade av höga fukttillstånd. 1.2 Organisation Ansvarsfördelning Beskriv organisationen. Ange vem som är ansvarig byggherre, projektör, entreprenör, förvaltare, driftsansvarig, brukare etc. Fuktsakkunnig Byggherren kan utse en fuktsakkunnig som har till uppgift att upprätta fuktsäkerhetsbeskrivningen och följa upp de aktiviteter som utförs av de olika aktörerna för att säkerställa en fuktsäker byggnad. Ange vem som är fuktsakkunnig och ange vilka uppgifter den fuktsakkunnige har i projektet. Fuktsäkerhetsansvarig Entreprenören utser en fuktsäkerhetsansvarig som har till uppgift att se till att fuktsäkerhetsbeskrivningen följs under produktionsskedet. Ange vem som är fuktsäkerhetsansvarig. 1.3 Lagar och förordningar Det finns en mängd lagar och förordningar som innehåller krav på fuktsäkring, byggnaders inomhusmiljö och människors hälsa som direkt eller indirekt har en koppling till fuktsäkerhet. Dessa lagar, förordningar och regler är grundläggande för projektets krav på fuktsäkerhet. Sammanfattning av lagar, förordningar och regler om fuktsäkerhet Litteratur: PBL, BVL, BVF, Miljöbalken, BBR, Projektets förutsättningar Här beskrivs de tekniska förutsättningarna för projektet som behövs för bedömning av risker och åtgärder för att åstadkomma en fuktsäker byggnad. Det är viktigt att redovisa vilka grundförutsättningar som råder på tomten och hur omgivningen ser ut samt hur byggnaden skall användas, d v s vilka verksamheter som byggnaden kommer att inrymma. Tidsplanen är också en viktig faktor, t ex vid bedömning av uttorkningstider, och skall därför redovisas. Omgivning Beskriv projektets omgivning: Grundvattennivå, dränering, vattenavledning, grundförhållanden mm. Fuktsäkerhet i byggprocessen. Version

4 Användning Beskriva projektets användning: Vem brukaren är, hur lokalerna kommer att användas, fuktbelastning från verksamheten, krav på fuktnivåer för speciella verksamheter, hur och av vem driften och underhållet av byggnaden kommer att skötas. Tidsplan Beskriv tidsplanen för projektet: Viktiga tidpunkter är: tid för byggstart, gjutning, torkstart, tätt hus, golvläggning etc. 1.5 Byggnadsbeskrivning Byggnadens tekniska system beskrivs först i stora drag. Allt eftersom förutsättningarna ändras och beslut tas under projektets gång kan denna text behöva revideras. Ange i stora drag vilken konstruktion och vilka material byggnaden kommer att utföras i. Ange vilken typ av ventilation, uppvärmningssystem och VA system som kommer att användas. Ange även vilka ytskikt som kommer att användas i olika typer av rum, t ex våtrum, kontorsrum, korridorer, entréer och fläktrum. 2 Byggherrens krav på fuktsäkerhet 2.1 Tekniska fuktkrav och krav på aktiviteter Ange byggherres krav på fuktsäkerhet och krav på aktiviteter som skall utföras för att säkerställa byggnadens fuktsäkerhet samt i vilka handlingar dessa krav återfinns. 2.2 Åtgärder vid avvikelser Beskriv hur avvikelsehanteringen skall gå till och vilka åtgärder som skall göras om det blir avvikelser från ställda krav. T ex hur man skall hantera det material som blivit uppfuktat. Avvikelser från fuktkrav kan hanteras med samma rutin som andra tekniska avvikelser. Avvikelsen dokumenteras i en avvikelserapport. I avvikelserapporten föreslås även vilken åtgärd som skall vidtas. Mall för avvikelserapport Byggherrens arbete för fuktsäker byggnad, b del 1, Konsekvens vid avvikelse under byggtiden. Sikander, E., Fou-väst Rapport 0504, Sveriges Byggindustrier 2.3 Uppföljning Beskriv de metoder som kommer att användas i projektet för uppföljning av kraven. Ange exempelvis på vilka möten aktörerna skall delta, hur man skall gå igenom vad som har utförts samt i viken form de skall dokumentera resultatet. 2.4 Incitament Beskriv vilka incitament det finns för att ställda krav skall uppfyllas. Fuktsäkerhet i byggprocessen. Version

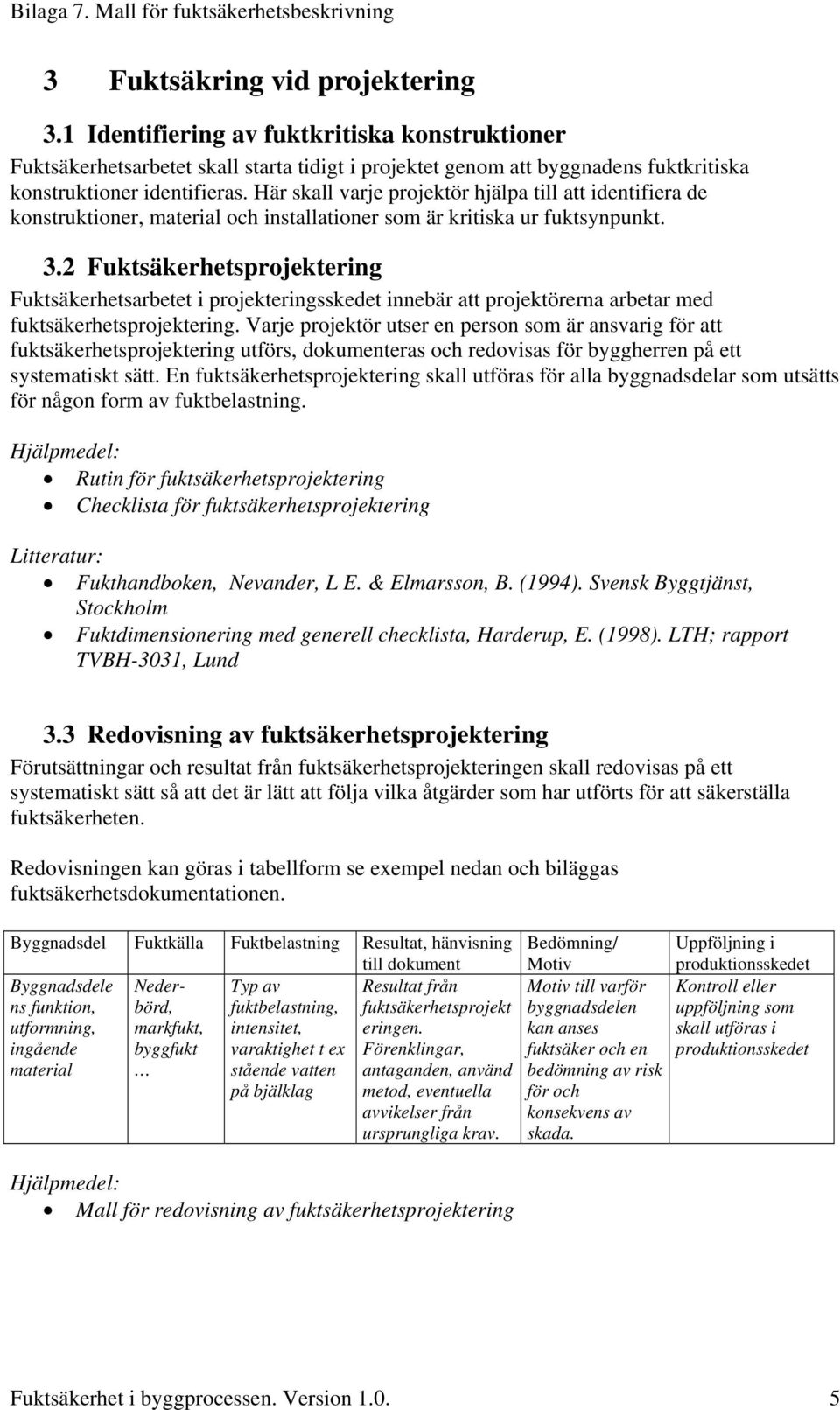

5 3 Fuktsäkring vid projektering 3.1 Identifiering av fuktkritiska konstruktioner Fuktsäkerhetsarbetet skall starta tidigt i projektet genom att byggnadens fuktkritiska konstruktioner identifieras. Här skall varje projektör hjälpa till att identifiera de konstruktioner, material och installationer som är kritiska ur fuktsynpunkt. 3.2 Fuktsäkerhetsprojektering Fuktsäkerhetsarbetet i projekteringsskedet innebär att projektörerna arbetar med fuktsäkerhetsprojektering. Varje projektör utser en person som är ansvarig för att fuktsäkerhetsprojektering utförs, dokumenteras och redovisas för byggherren på ett systematiskt sätt. En fuktsäkerhetsprojektering skall utföras för alla byggnadsdelar som utsätts för någon form av fuktbelastning. Rutin för fuktsäkerhetsprojektering Checklista för fuktsäkerhetsprojektering Litteratur: Fukthandboken, Nevander, L E. & Elmarsson, B. (1994). Svensk Byggtjänst, Stockholm Fuktdimensionering med generell checklista, Harderup, E. (1998). LTH; rapport TVBH-3031, Lund 3.3 Redovisning av fuktsäkerhetsprojektering Förutsättningar och resultat från fuktsäkerhetsprojekteringen skall redovisas på ett systematiskt sätt så att det är lätt att följa vilka åtgärder som har utförts för att säkerställa fuktsäkerheten. Redovisningen kan göras i tabellform se exempel nedan och biläggas fuktsäkerhetsdokumentationen. Byggnadsdel Fuktkälla Fuktbelastning Resultat, hänvisning till dokument Byggnadsdele Nederbörd, Typ av ns funktion, fuktbelastning, utformning, markfukt, intensitet, ingående byggfukt varaktighet t ex material stående vatten på bjälklag Resultat från fuktsäkerhetsprojekt eringen. Förenklingar, antaganden, använd metod, eventuella avvikelser från ursprungliga krav. Bedömning/ Uppföljning i Motiv produktionsskedet Motiv till varför Kontroll eller byggnadsdelen uppföljning som kan anses skall utföras i fuktsäker och en produktionsskedet bedömning av risk för och konsekvens av skada. Mall för redovisning av fuktsäkerhetsprojektering Fuktsäkerhet i byggprocessen. Version

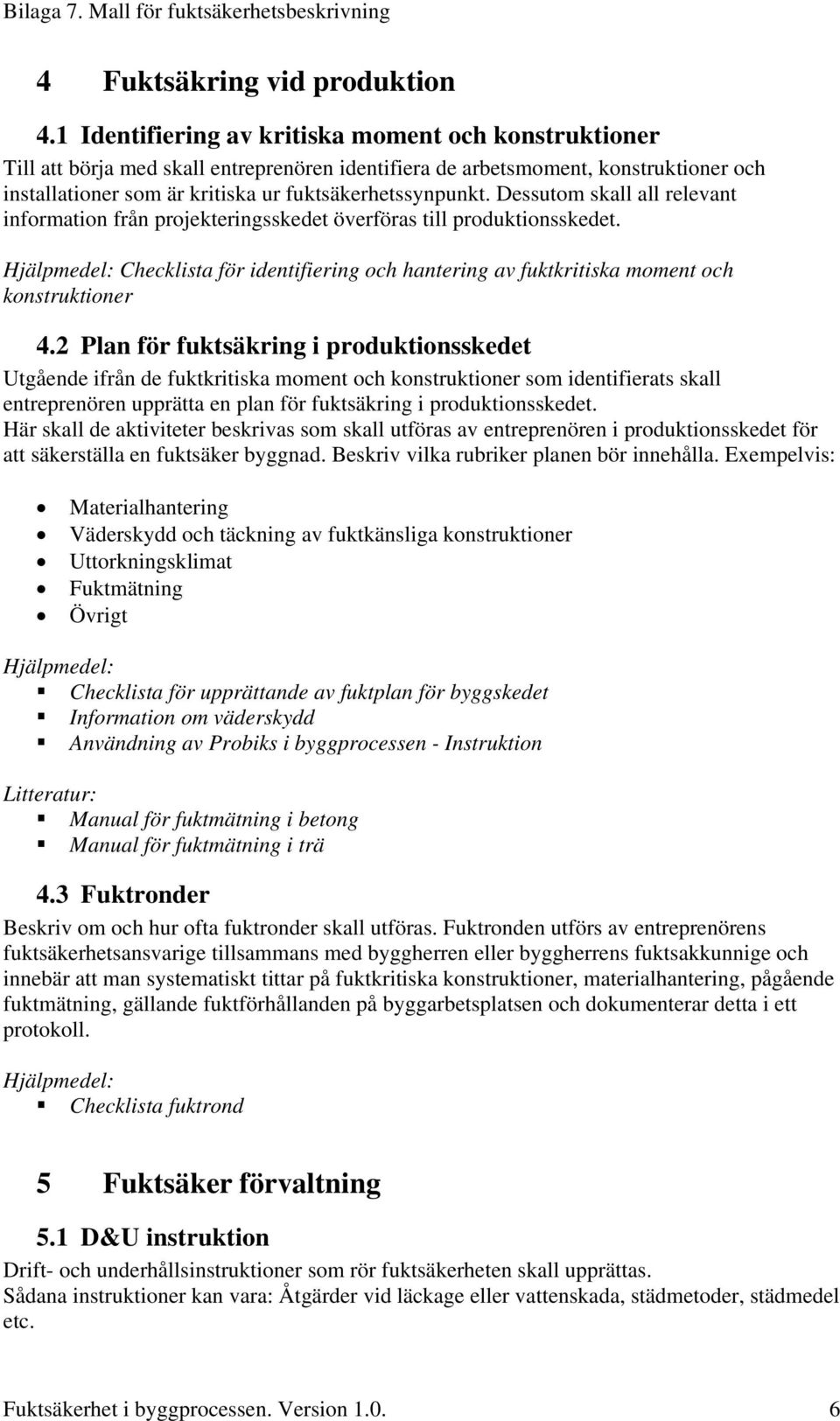

6 4 Fuktsäkring vid produktion 4.1 Identifiering av kritiska moment och konstruktioner Till att börja med skall entreprenören identifiera de arbetsmoment, konstruktioner och installationer som är kritiska ur fuktsäkerhetssynpunkt. Dessutom skall all relevant information från projekteringsskedet överföras till produktionsskedet. Checklista för identifiering och hantering av fuktkritiska moment och konstruktioner 4.2 Plan för fuktsäkring i produktionsskedet Utgående ifrån de fuktkritiska moment och konstruktioner som identifierats skall entreprenören upprätta en plan för fuktsäkring i produktionsskedet. Här skall de aktiviteter beskrivas som skall utföras av entreprenören i produktionsskedet för att säkerställa en fuktsäker byggnad. Beskriv vilka rubriker planen bör innehålla. Exempelvis: Materialhantering Väderskydd och täckning av fuktkänsliga konstruktioner Uttorkningsklimat Fuktmätning Övrigt Checklista för upprättande av fuktplan för byggskedet Information om väderskydd Användning av Probiks i byggprocessen - Instruktion Litteratur: Manual för fuktmätning i betong Manual för fuktmätning i trä 4.3 Fuktronder Beskriv om och hur ofta fuktronder skall utföras. Fuktronden utförs av entreprenörens fuktsäkerhetsansvarige tillsammans med byggherren eller byggherrens fuktsakkunnige och innebär att man systematiskt tittar på fuktkritiska konstruktioner, materialhantering, pågående fuktmätning, gällande fuktförhållanden på byggarbetsplatsen och dokumenterar detta i ett protokoll. Checklista fuktrond 5 Fuktsäker förvaltning 5.1 D&U instruktion Drift- och underhållsinstruktioner som rör fuktsäkerheten skall upprättas. Sådana instruktioner kan vara: Åtgärder vid läckage eller vattenskada, städmetoder, städmedel etc. Fuktsäkerhet i byggprocessen. Version

7 5.2 Fuktkontroll i driftsskedet Här kan det anges om det finns konstruktioner som skall följas upp eller kontrolleras i driftsskedet. Det kan vara motfyllda konstruktioner, känsliga anslutningar, avvattningssystem mm. 6 Fuktsäkerhetsdokumentation Fuktsäkerhetsdokumentationen skall omfatta fuktsäkerhetsbeskrivningen (detta dokument) uppdaterat och kompletterat med följande bilagor: Redovisning av fuktsäkerhetsprojekteringen (upprättas av projektörerna) Resultat från fuktmätningar i betong, trä och andra material (entreprenörerna tillhandahåller) Protokoll från möten där fuktfrågor behandlas Protokoll från fuktronder Dokumentation från egenkontroll som rör fuktsäkerhet Avvikelserapporter och redovisning av utförda åtgärder Drift- och underhållsinstruktioner som rör fuktsäkerheten Typgodkännande som rör fuktsäkerhet (tillhandahålls av entreprenörerna) Besiktningsprotokoll, utlåtanden som rör fuktsäkerhet (upprättas av besiktningsman) Övrig dokumentation (foton, utlåtanden, utredningar etc.) Fuktsäkerhetsdokumentationen skall överlämnas till beställaren i god tid innan slutbesiktningen. Fuktsäkerhet i byggprocessen. Version
