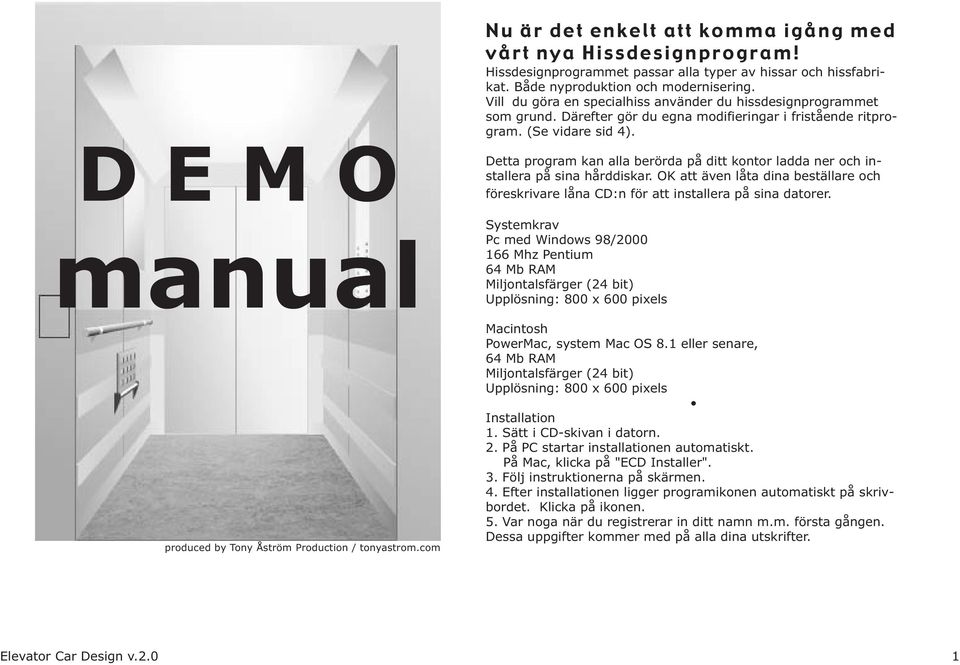

1 D E M O manual produced by Tony Åström Production / tonyastrom.com Nu är det enkelt att komma igång med vårt nya Hissdesignprogram! Hissdesignprogrammet passar alla typer av hissar och hissfabrikat. Både nyproduktion och modernisering. Vill du göra en specialhiss använder du hissdesignprogrammet som grund. Därefter gör du egna modifieringar i fristående ritprogram. (Se vidare sid 4). Detta program kan alla berörda på ditt kontor ladda ner och installera på sina hårddiskar. OK att även låta dina beställare och föreskrivare låna CD:n för att installera på sina datorer. Systemkrav Pc med Windows 98/ Mhz Pentium 64 Mb RAM Miljontalsfärger (24 bit) Upplösning: 800 x 600 pixels Macintosh PowerMac, system Mac OS 8.1 eller senare, 64 Mb RAM Miljontalsfärger (24 bit) Upplösning: 800 x 600 pixels Installation 1. Sätt i CD-skivan i datorn. 2. På PC startar installationen automatiskt. På Mac, klicka på "ECD Installer". 3. Följ instruktionerna på skärmen. 4. Efter installationen ligger programikonen automatiskt på skrivbordet. Klicka på ikonen. 5. Var noga när du registrerar in ditt namn m.m. första gången. Dessa uppgifter kommer med på alla dina utskrifter. 1

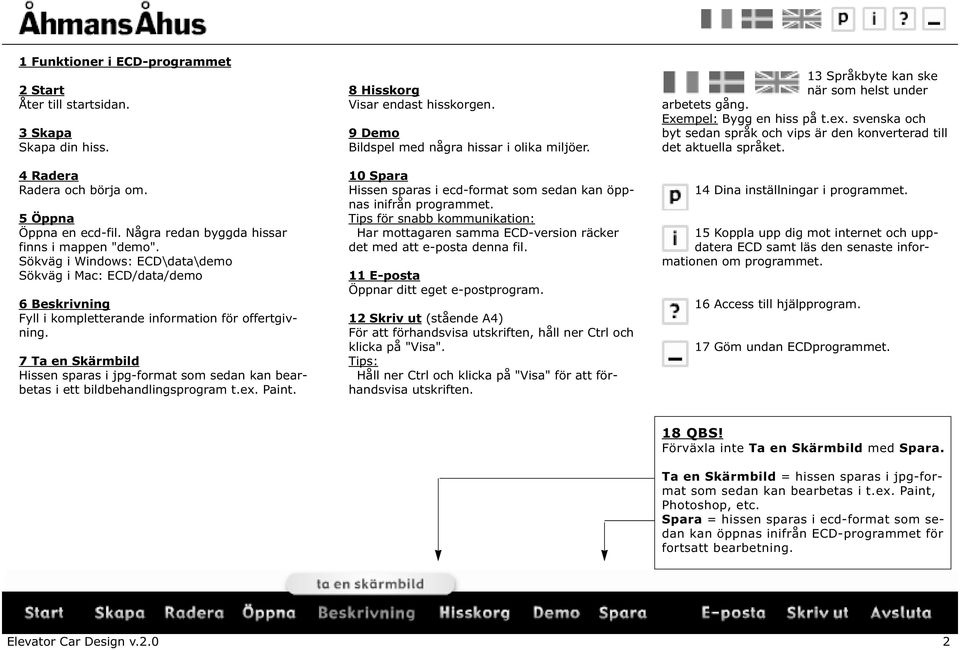

2 1 Funktioner i ECD-programmet 2 Start Åter till startsidan. 3 Skapa Skapa din hiss. 4 Radera Radera och börja om. 5 Öppna Öppna en ecd-fil. Några redan byggda hissar finns i mappen "demo". Sökväg i Windows: ECD\data\demo Sökväg i Mac: ECD/data/demo 6 Beskrivning Fyll i kompletterande information för offertgivning. 7 Ta en Skärmbild Hissen sparas i jpg-format som sedan kan bearbetas i ett bildbehandlingsprogram t.ex. Paint. 8 Hisskorg Visar endast hisskorgen. 9 Demo Bildspel med några hissar i olika miljöer. 10 Spara Hissen sparas i ecd-format som sedan kan öppnas inifrån programmet. Tips för snabb kommunikation: Har mottagaren samma ECD-version räcker det med att e-posta denna fil. 11 E-posta Öppnar ditt eget e-postprogram. 12 Skriv ut (stående A4) För att förhandsvisa utskriften, håll ner Ctrl och klicka på "Visa". Tips: Håll ner Ctrl och klicka på "Visa" för att förhandsvisa utskriften. 13 Språkbyte kan ske när som helst under arbetets gång. Exempel: Bygg en hiss på t.ex. svenska och byt sedan språk och vips är den konverterad till det aktuella språket. 14 Dina inställningar i programmet. 15 Koppla upp dig mot internet och uppdatera ECD samt läs den senaste informationen om programmet. 16 Access till hjälpprogram. 17 Göm undan ECDprogrammet. 18 QBS! Förväxla inte Ta en Skärmbild med Spara. Ta en Skärmbild = hissen sparas i jpg-format som sedan kan bearbetas i t.ex. Paint, Photoshop, etc. Spara = hissen sparas i ecd-format som sedan kan öppnas inifrån ECD-programmet för fortsatt bearbetning. 2

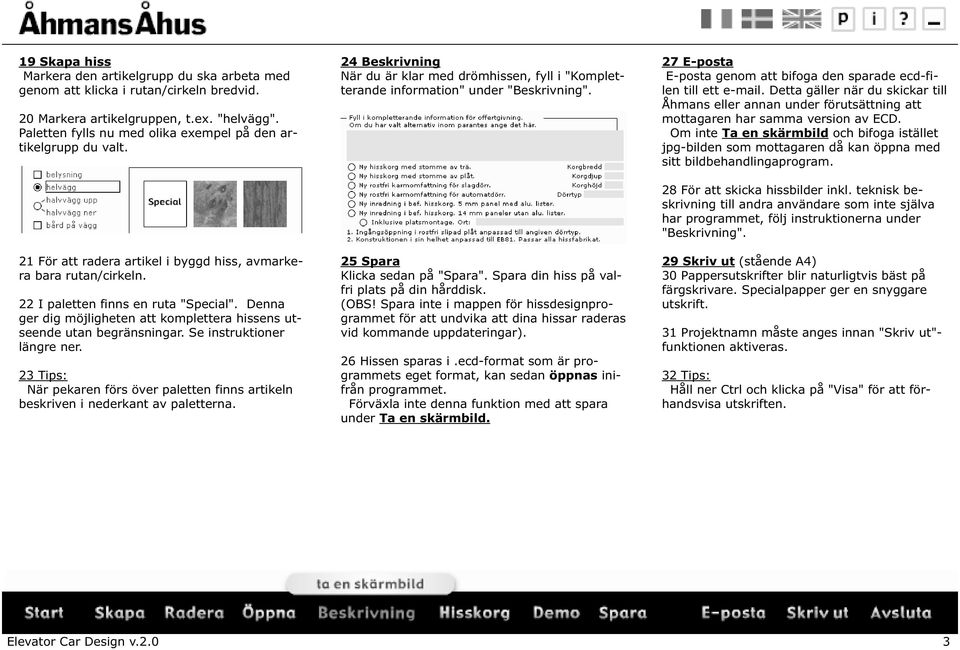

3 19 Skapa hiss Markera den artikelgrupp du ska arbeta med genom att klicka i rutan/cirkeln bredvid. 20 Markera artikelgruppen, t.ex. "helvägg". Paletten fylls nu med olika exempel på den artikelgrupp du valt. 21 För att radera artikel i byggd hiss, avmarkera bara rutan/cirkeln. 22 I paletten finns en ruta "Special". Denna ger dig möjligheten att komplettera hissens utseende utan begränsningar. Se instruktioner längre ner. 23 Tips: När pekaren förs över paletten finns artikeln beskriven i nederkant av paletterna. 24 Beskrivning När du är klar med drömhissen, fyll i "Kompletterande information" under "Beskrivning". 25 Spara Klicka sedan på "Spara". Spara din hiss på valfri plats på din hårddisk. (OBS! Spara inte i mappen för hissdesignprogrammet för att undvika att dina hissar raderas vid kommande uppdateringar). 26 Hissen sparas i.ecd-format som är programmets eget format, kan sedan öppnas inifrån programmet. Förväxla inte denna funktion med att spara under Ta en skärmbild. 27 E-posta E-posta genom att bifoga den sparade ecd-filen till ett . Detta gäller när du skickar till Åhmans eller annan under förutsättning att mottagaren har samma version av ECD. Om inte Ta en skärmbild och bifoga istället jpg-bilden som mottagaren då kan öppna med sitt bildbehandlingaprogram. 28 För att skicka hissbilder inkl. teknisk beskrivning till andra användare som inte själva har programmet, följ instruktionerna under "Beskrivning". 29 Skriv ut (stående A4) 30 Pappersutskrifter blir naturligtvis bäst på färgskrivare. Specialpapper ger en snyggare utskrift. 31 Projektnamn måste anges innan "Skriv ut"- funktionen aktiveras. 32 Tips: Håll ner Ctrl och klicka på "Visa" för att förhandsvisa utskriften. 3

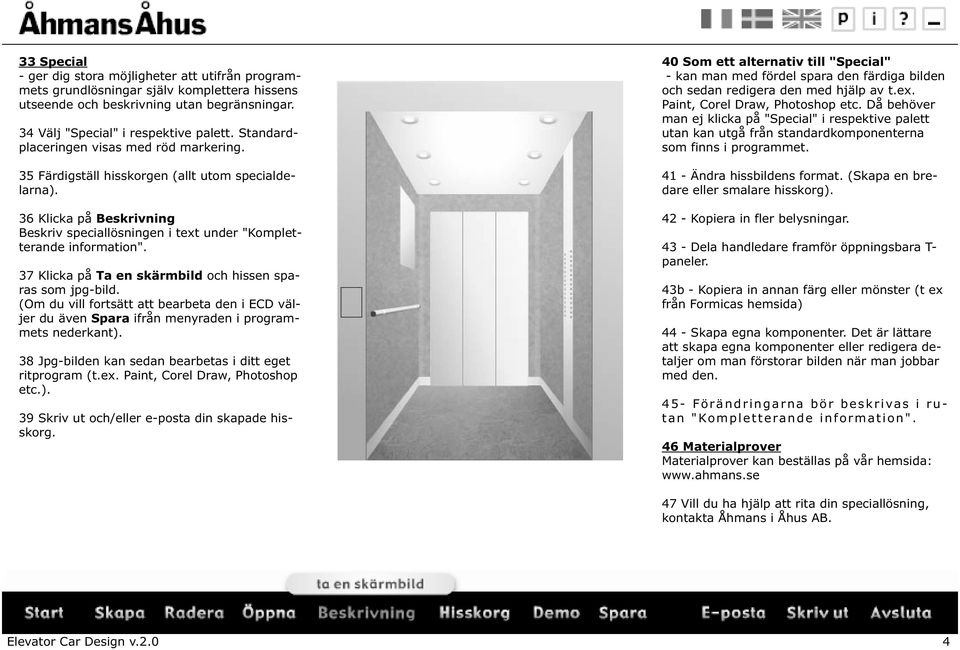

4 33 Special - ger dig stora möjligheter att utifrån programmets grundlösningar själv komplettera hissens utseende och beskrivning utan begränsningar. 34 Välj "Special" i respektive palett. Standardplaceringen visas med röd markering. 35 Färdigställ hisskorgen (allt utom specialdelarna). 36 Klicka på Beskrivning Beskriv speciallösningen i text under "Kompletterande information". 37 Klicka på Ta en skärmbild och hissen sparas som jpg-bild. (Om du vill fortsätt att bearbeta den i ECD väljer du även Spara ifrån menyraden i programmets nederkant). 38 Jpg-bilden kan sedan bearbetas i ditt eget ritprogram (t.ex. Paint, Corel Draw, Photoshop etc.). 39 Skriv ut och/eller e-posta din skapade hisskorg. 40 Som ett alternativ till "Special" - kan man med fördel spara den färdiga bilden och sedan redigera den med hjälp av t.ex. Paint, Corel Draw, Photoshop etc. Då behöver man ej klicka på "Special" i respektive palett utan kan utgå från standardkomponenterna som finns i programmet Ändra hissbildens format. (Skapa en bredare eller smalare hisskorg) Kopiera in fler belysningar Dela handledare framför öppningsbara T- paneler. 43b - Kopiera in annan färg eller mönster (t ex från Formicas hemsida) 44 - Skapa egna komponenter. Det är lättare att skapa egna komponenter eller redigera detaljer om man förstorar bilden när man jobbar med den. 45- Förändringarna bör beskrivas i rutan "Kompletterande information". 46 Materialprover Materialprover kan beställas på vår hemsida: 47 Vill du ha hjälp att rita din speciallösning, kontakta Åhmans i Åhus AB. 4

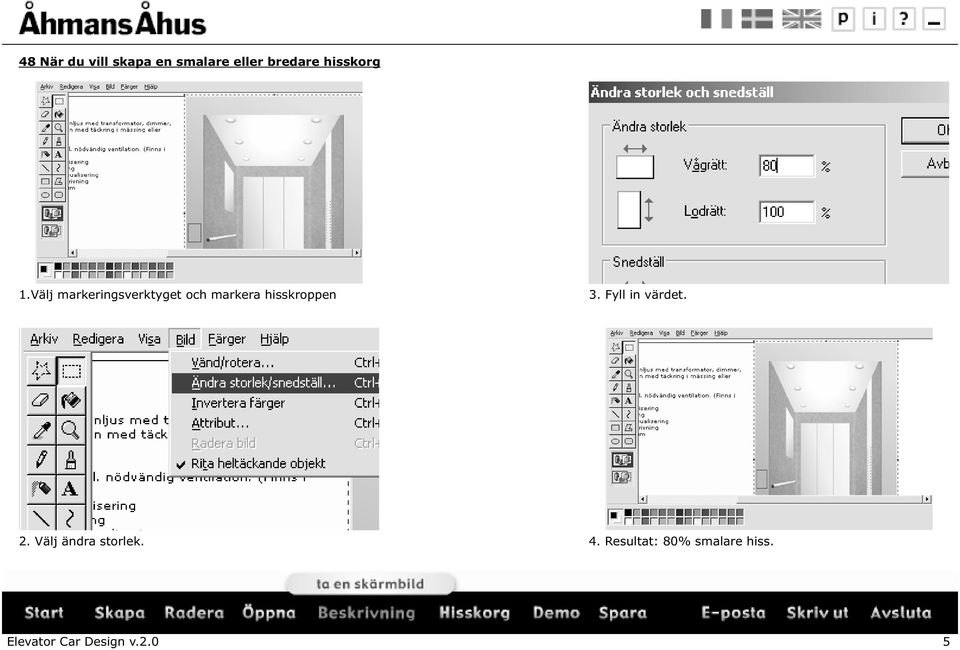

5 48 När du vill skapa en smalare eller bredare hisskorg 1.Välj markeringsverktyget och markera hisskroppen 3. Fyll in värdet. 2. Välj ändra storlek. 4. Resultat: 80% smalare hiss. 5

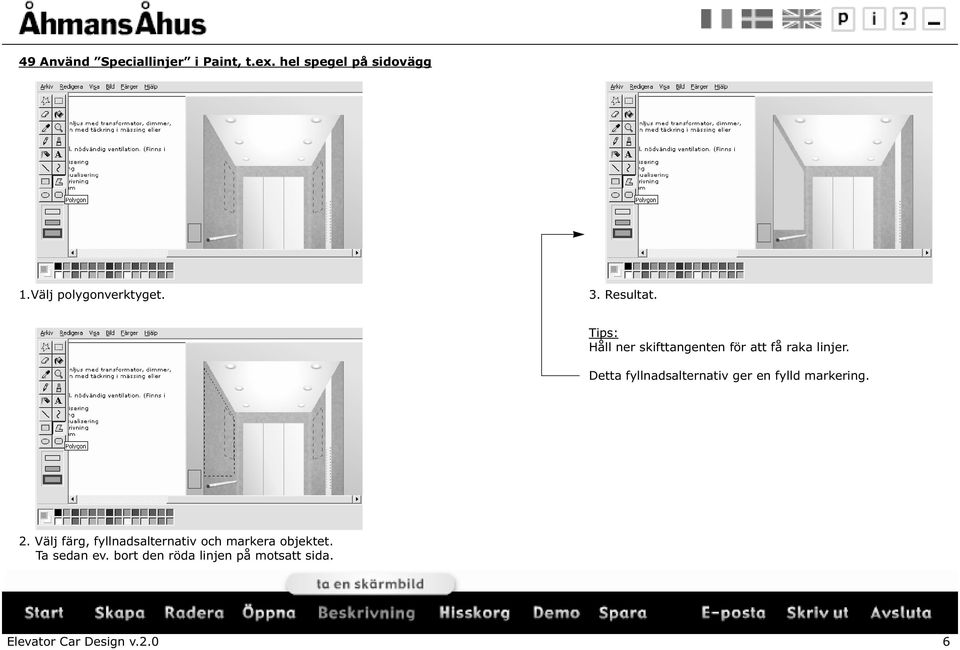

6 49 Använd Speciallinjer i Paint, t.ex. hel spegel på sidovägg 1.Välj polygonverktyget. 3. Resultat. Tips: Håll ner skifttangenten för att få raka linjer. Detta fyllnadsalternativ ger en fylld markering. 2. Välj färg, fyllnadsalternativ och markera objektet. Ta sedan ev. bort den röda linjen på motsatt sida. 6

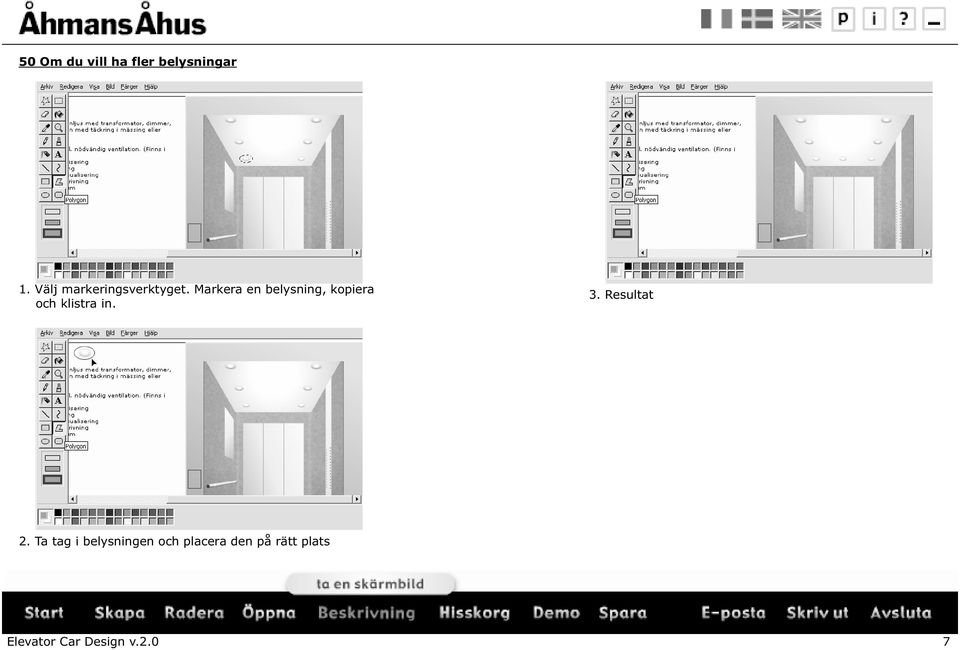

7 50 Om du vill ha fler belysningar 1. Välj markeringsverktyget. Markera en belysning, kopiera och klistra in. 3. Resultat 2. Ta tag i belysningen och placera den på rätt plats 7

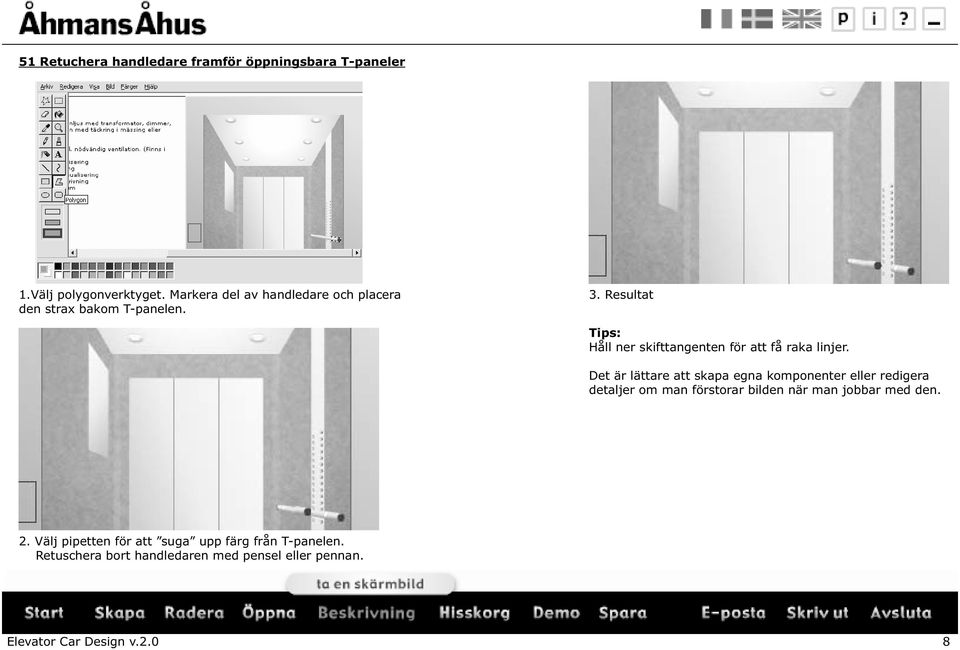

8 51 Retuchera handledare framför öppningsbara T-paneler 1.Välj polygonverktyget. Markera del av handledare och placera den strax bakom T-panelen. 3. Resultat Tips: Håll ner skifttangenten för att få raka linjer. Det är lättare att skapa egna komponenter eller redigera detaljer om man förstorar bilden när man jobbar med den. 2. Välj pipetten för att suga upp färg från T-panelen. Retuschera bort handledaren med pensel eller pennan. 8
