1 L I N K Ö P I N G S U N I V E R S I T E T Kv Kopparhammaren nr 7 I N R E D N I N G S E N T R E P R E N A D GARDINER FÖRFRÅGNINGSUNDERLAG Innehåll: Mängdförteckning Beskrivning Rumsförteckning 5 sid sid sid Ritningar: Inredningsplan Plan E IA 40:0 Inredningsplan Plan IA 40:0 Inredningsplan Plan 3 IA 40:30 Uppställningsritning IA 49:0 SKALA Arkitekter AB Renstiernas gata 6 8 Stockholm Tel Lasse Pettersson Barbro Juhl Gestner

2 /5 Förfrågningsunderlag 0036 DR-0 Draperi Veckad Färdig längd ca 00 "Well" kulör 80, grå Svensson Markspelle 4 st våd ihopsydda spårskena L= ca 5000 Väggfäste F-0 Fördunklingsgardin 54 Monterad för takfönster i snedtak 55 Rullgardin. Fjäderspänd utan spärrfunktion. 56 Underifrån och upp. 57 Förses med linor och knap rör 530 Vävbredd ca 00 Vävhöjd ca 700 Väv: typ Sunblock, R,ljusgrå Mont med grå sida inåt rummet Tillv Lindhs el likv 6 F-0 Fördunklingsgardin Rullgardinsystem Modell 560 med 56-rör av aluminium Inkl snäckväxel Rörlängd ca 500 Reglage på höger sida 3 st gardiner: Bredd ca 450 Höjd ca 900 Väv: typ Sunblock, R,ljusgrå Mont med grå sida inåt rummet Tillv Lindhs el likv 557 F-03 Fördunklingsgardin Rullgardinsystem Modell 560 med 56-rör av aluminium Inkl snäckväxel Rörlängd ca 3400 Reglage på vänster sida ev med polhemsknut för mont på mellanvägg st gardiner: Bredd ca 450 Höjd ca 900 Väv: typ Sunblock, R,ljusgrå Mont med grå sida inåt rummet Tillv Lindhs el likv 557 SKALA Arkitekter AB Renstiernas Gata 6 8 Stockholm Tel Fax

3 /5 Förfrågningsunderlag 0036 G-0 Gardin 534 Skärmgardin / veckad gardin 535 Färdig längd ca Skärmgardin: "Ecoplain" 540 kulör 9360-, blå 54 st våd Veckad gardin: Kulör , vit st våd spårskena L= ca G-0 Gardin Skärmgardin / veckad gardin Färdig längd ca Skärmgardin: "Ecoplain" 47 kulör 9360-, blå 473 st våd Veckad gardin: Kulör , vit st våd spårskena L= ca SKALA Arkitekter AB Renstiernas Gata 6 8 Stockholm Tel Fax

4 3/5 Förfrågningsunderlag 0036 G-03 Gardin Skärmgardin / veckad gardin Färdig längd ca 000 Skärmgardin: "Ecoplain" kulör 9360-, blå st våd 559 Veckad gardin: Kulör , vit 3 st våd 5-spårskena L= ca 3700 G-04 Gardin Skärmgardin / veckad gardin Färdig längd ca 450 Skärmgardin: "Ecoplain" kulör 9360-, blå st våd 565 Veckad gardin: Kulör , vit st våd 5-spårskena L= ca 3800 G-05 Gardin Skärmgardiner Färdig längd ca 680 Skärmgardin "Olivin" kulör 653, gul Svensson Markspelle st våd 557 Skärmgardin : Kulör , vit 6 st våd 5-spårskena L= ca 6500 SKALA Arkitekter AB Renstiernas Gata 6 8 Stockholm Tel Fax

5 4/5 Förfrågningsunderlag 0036 G-06 Gardin Skärmgardiner Färdig längd ca 680 Skärmgardin "Olivin" kulör 653, gul Svensson Markspelle st våd 557 Skärmgardin : Kulör , vit 4 st våd 5-spårskena L= ca 4000 G-07 Gardinvåd "Övertoner" Kulör , grön/lila Färdig längd ca 750 Färdig bredd ca 950 Kvalitet: kanecaron I ovankant sys fåll med kardborreband hela vådens bredd. I nederkant sys kanal för tyngd / styrlist Monteras på skena med invalsat kardborreband med distans ca 0-30 från vägg. 55 RG-0 Rullgardin Sidodragsrullgardin R38900 Med 9 kg sidodrag Metallkulkedja Vävbredd ca 000 Vävhöjd ca 00 Väv: RV4935, blå Lindhs Se beskrivning paket G RG-0 Rullgardin Sidodragsrullgardin R38900 Med 9 kg sidodrag Metallkulkedja Vävbredd ca 580 Vävhöjd ca 800 Väv: RV4935, blå Lindhs Se beskrivning paket G SKALA Arkitekter AB Renstiernas Gata 6 8 Stockholm Tel Fax

6 5/5 Förfrågningsunderlag 0036 RG-03 Rullgardin Sidodragsrullgardin R Med 9 kg sidodrag 449 Metallkulkedja 45 Vävbredd ca Vävhöjd ca Väv: RV4935, blå Lindhs 0 Se beskrivning paket G RG-04 Rullgardin 58 Mont i fönsternisch Sidodragsrullgardin R38900 Med 9 kg sidodrag Metallkulkedja Vävbredd ca 450 Vävhöjd ca 650 Väv: RV4935, blå Lindhs 53 Totalsumma SKALA Arkitekter AB Renstiernas Gata 6 8 Stockholm Tel Fax

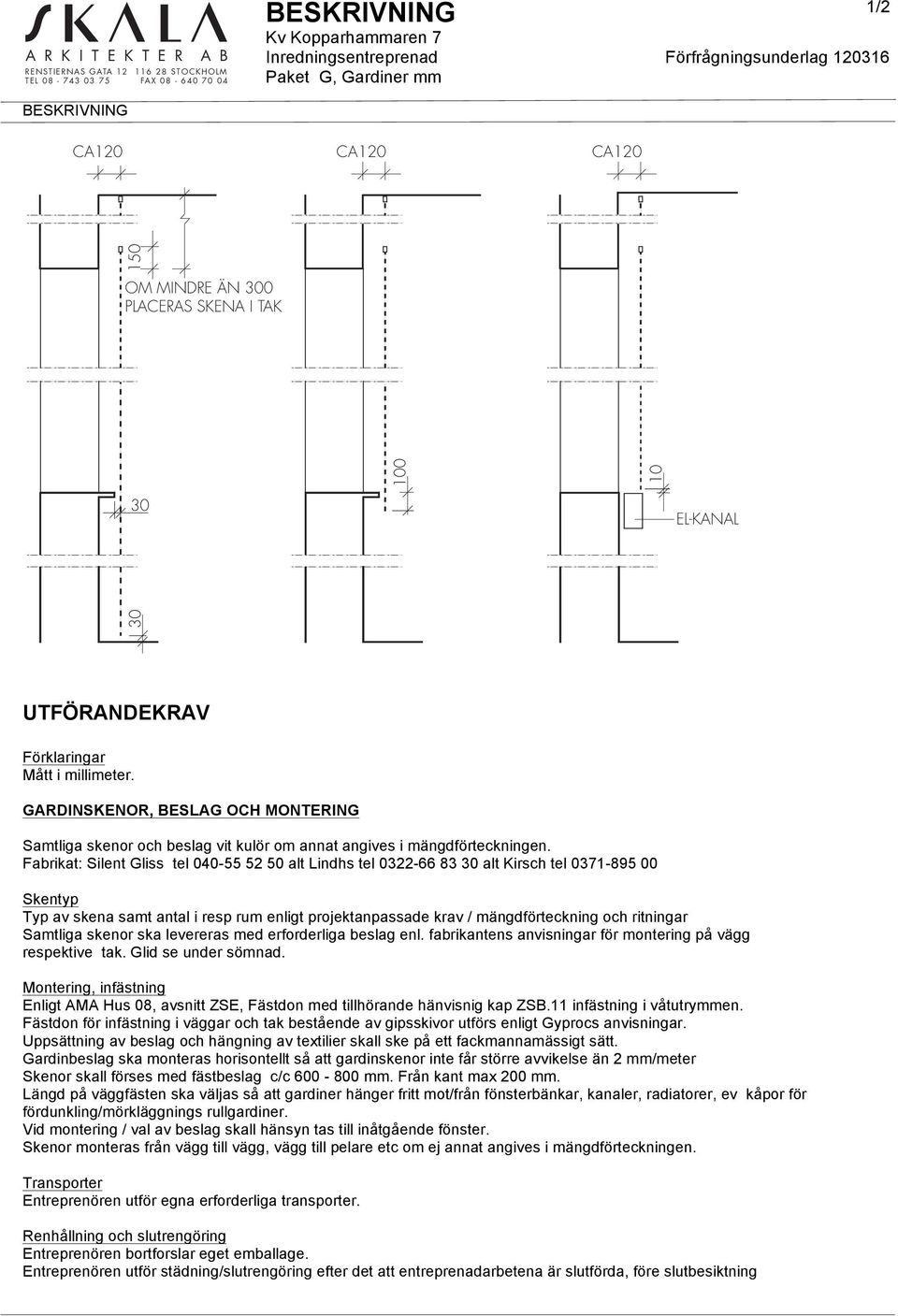

7 A R K I T E K T E R A B RENSTIERNAS GATA 6 8 STOCKHOLM TEL FAX BESKRIVNING, Gardiner mm F 99 / Förfrågningsunderlag 036 BESKRIVNING CA0 CA0 CA0 50 OM MINDRE ÄN 300 PLACERAS SKENA I TAK EL-KANAL UTFÖRANDEKRAV Förklaringar Mått i millimeter. GARDINSKENOR, BESLAG OCH MONTERING Samtliga skenor och beslag vit kulör om annat angives i mängdförteckningen. Fabrikat: Silent Gliss tel alt Lindhs tel alt Kirsch tel Skentyp Typ av skena samt antal i resp rum enligt projektanpassade krav / mängdförteckning och ritningar Samtliga skenor ska levereras med erforderliga beslag enl. fabrikantens anvisningar för montering på vägg respektive tak. Glid se under sömnad. Montering, infästning Enligt AMA Hus 08, avsnitt ZSE, Fästdon med tillhörande hänvisnig kap ZSB. infästning i våtutrymmen. Fästdon för infästning i väggar och tak bestående av gipsskivor utförs enligt Gyprocs anvisningar. Uppsättning av beslag och hängning av textilier skall ske på ett fackmannamässigt sätt. Gardinbeslag ska monteras horisontellt så att gardinskenor inte får större avvikelse än mm/meter Skenor skall förses med fästbeslag c/c mm. Från kant max 00 mm. Längd på väggfästen ska väljas så att gardiner hänger fritt mot/från fönsterbänkar, kanaler, radiatorer, ev kåpor för fördunkling/mörkläggnings rullgardiner. Vid montering / val av beslag skall hänsyn tas till inåtgående fönster. Skenor monteras från vägg till vägg, vägg till pelare etc om ej annat angives i mängdförteckningen. Transporter Entreprenören utför egna erforderliga transporter. Renhållning och slutrengöring Entreprenören bortforslar eget emballage. Entreprenören utför städning/slutrengöring efter det att entreprenadarbetena är slutförda, före slutbesiktning

8 A R K I T E K T E R A B RENSTIERNAS GATA 6 8 STOCKHOLM TEL FAX BESKRIVNING, Gardiner mm F 99 / Förfrågningsunderlag 036 BESKRIVNING SÖMNAD, MATERIAL Allmänt Gardinlängder, gardinlufter och gardingarnityr skall utföras som kompletta färdiga enheter på föreskrivna upphängningsanordningar, t ex gardinskena. Gardiner förekommer veckade resp. slätspända (skärmgardin), alt i kombination, ordning på hur gardinvåder placeras i resp spår anges i mängdförteckning / typritning. Gardiner ska vara väl strykna vid upphängning. Tygers egenskaper Färghärdighet mot ljus klass 5-6 (enligt statens provningsanstalt, Borås). Krympning + - % på längd, + - 5% på bredd. Färgändring ej under klass 3-4, enligt konsumentverkets riktlinjer nr: KOVFS 979:8 Samt enligt SS-EN B0 textil färghärdingsprovning. Mått Angivna mått är ca-mått och skall efter måttkontroll på byggplatsen justeras enligt detalj sid. Ev avvikelser skall godkännas i samråd med beställare/arkitekt Sömnad Sömnad skall vara utförd med tråd som inte påverkar tygets kulör och form. Gardinens underkant skall vara utförd så att krymptillägg erhålls. Stramad stadkant klipps bort före sömnad. För veckad gardin, skall gardinhuvud sys med vlisselinband. Gardinen sys slät utan veck med påsynadsglid enl tillverkarens anvisningar, st per meter. Slätspänd gardin sys med kardborreband i ovankant. (Bredd = vådbredd). I nederkant sys bottenfåll med låsstygn ca 3 mm för styrlist. Styrlist görs ca 0 mm kortare än vådbredd. Slätspända våder monteras på vagn med velcroband. Vagnar levereras med minst 3 st dubbelhjul per vagn, max 350 mm mellan vagnar. Märkning Varje våd märkes med rumsnummer. Märkning utföres med tvättbar färg i övre vänstra hörnet. Samtliga textilier märkes med tvättföreskrifter, alt ref till handling som överlämnas till beställaren. PROJEKTANPASSADE KRAV I kontorsrum ska skensystem 500 eller likv med 5-spårskena användas. Alla våder förses med dragstav, plexi, i lämplig längd.
