TYPRUM: Vårdrum. Innehåll. Checklista vårdrum. Typrumsritningar: Vårdrum. Hänvisningar

Transkript

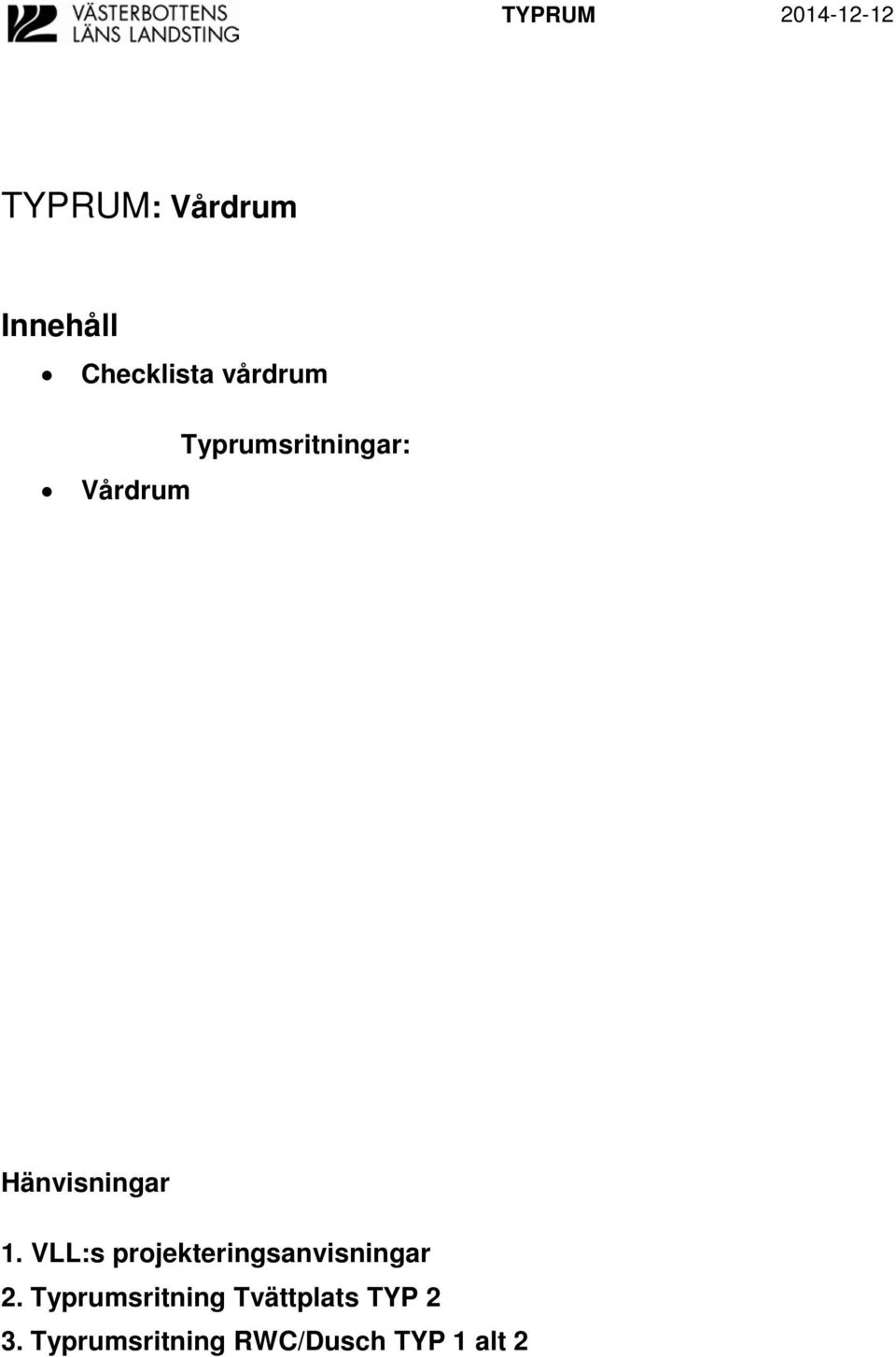

1 TYPRUM TYPRUM: Vårdrum Innehåll Checklista vårdrum Typrumsritningar: Vårdrum Hänvisningar 1. VLL:s projekteringsanvisningar 2. Typrumsritning Tvättplats TYP 2 3. Typrumsritning RWC/Dusch TYP 1 alt 2

2 2 (5) Checklista vårdrum A FUNKTIONSBESKRIVNING 1. Verksamhet / arbetsgång Vårdrum med RWC/Dusch, för 1 patient. 2. Rumsstorlek/antal personer Vårdrum ca 19 m². Passage 5 m². 1-2 personer, max 4 personer. 3. Placering - 4. I rummet ska finnas plats för: Tvättställ med tvättställskomplettering, se Typrumsritning för Tvättplats TYP 2 utan spegel. Kroklist på vägg, 5 krokar. Skrivtavla, vid behov. Avställningsyta i passage, vid behov. Förvaring förbrukningsartiklar i passage, vid behov. Patientgarderob, med sluttande tak, st per vårdplats. TV Bord. 2 st stolar med karm, 1 st extra vid behov. Fåtölj, justerbar. Fotpall vid behov. Brickbord till fåtölj vid behov. Miljöbelysning. Gardiner, kappa, inkl skena. 1 st patientsäng. 1 st säng för anhörig vid behov. Sängbord, patient. Väggur med svepande sekundvisare. Draperi, inklusive skena, alt. golvstående skärm, vid behov. 5. Rumsdimensionering Dimensionering utifrån verksamhet och dess omfattning. 6. Speciella krav - Typexempel kan användas för dimensionering av vårdrum på t.ex. vårdavdelningar. B MILJÖ- OCH BYGGNADSTEKNISKA KRAV 1. Golv Homogen plastmatta med uppvikt sockel. 2. Vägg Vägg vid tvättplats i passage: väggplastmatta ljus, enfärgad Övriga väggar: Slät (ej strukturväv), målad (nymålning, skivor). 3. Dörr Dörrbredd 13M (10+3), ljudklass R w 35dB.

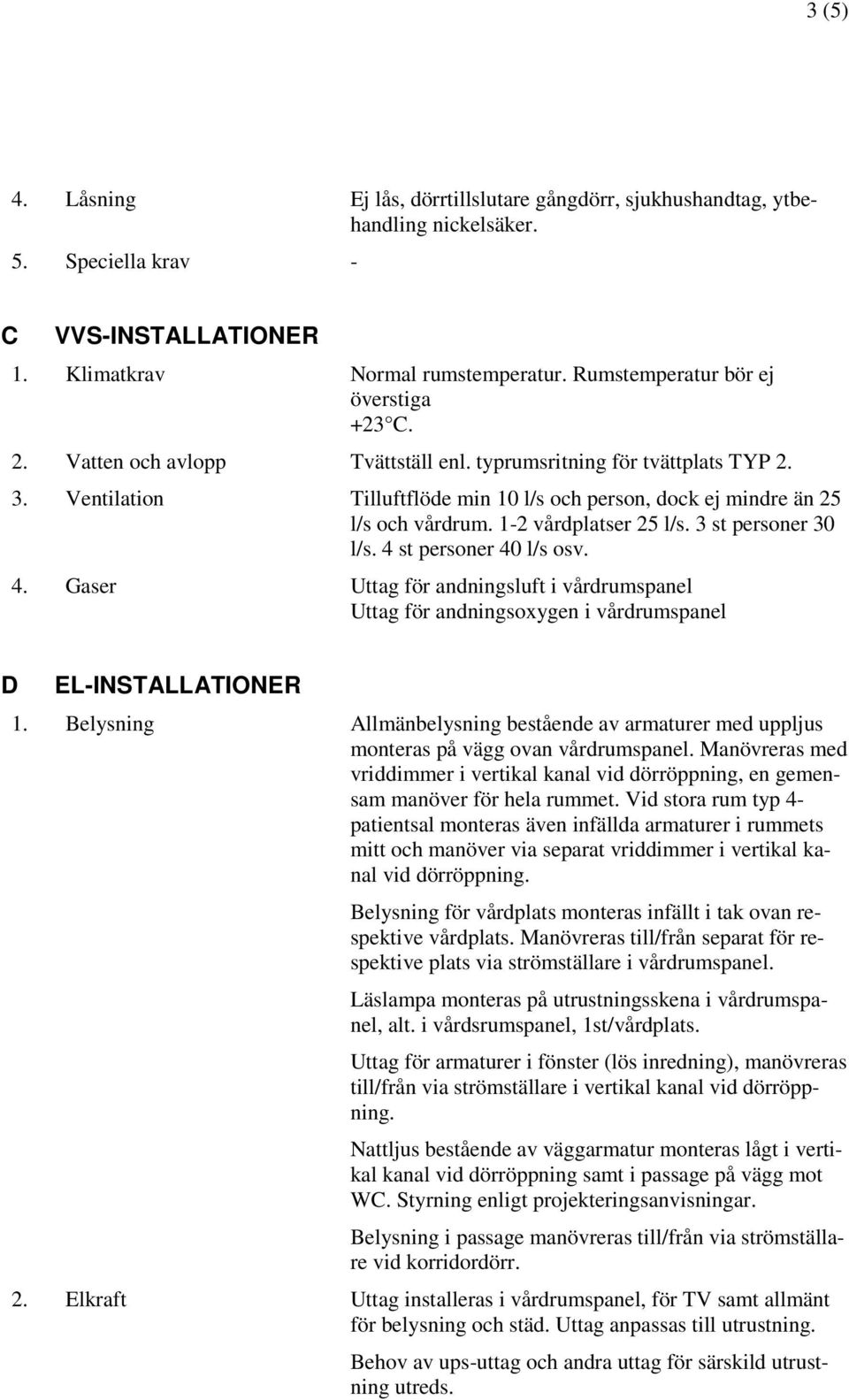

3 3 (5) 4. Låsning Ej lås, dörrtillslutare gångdörr, sjukhushandtag, ytbehandling nickelsäker. 5. Speciella krav - C VVS-INSTALLATIONER 1. Klimatkrav Normal rumstemperatur. Rumstemperatur bör ej överstiga +23 C. 2. Vatten och avlopp Tvättställ enl. typrumsritning för tvättplats TYP Ventilation Tilluftflöde min 10 l/s och person, dock ej mindre än 25 l/s och vårdrum. 1-2 vårdplatser 25 l/s. 3 st personer 30 l/s. 4 st personer 40 l/s osv. 4. Gaser Uttag för andningsluft i vårdrumspanel Uttag för andningsoxygen i vårdrumspanel D EL-INSTALLATIONER 1. Belysning Allmänbelysning bestående av armaturer med uppljus monteras på vägg ovan vårdrumspanel. Manövreras med vriddimmer i vertikal kanal vid dörröppning, en gemensam manöver för hela rummet. Vid stora rum typ 4- patientsal monteras även infällda armaturer i rummets mitt och manöver via separat vriddimmer i vertikal kanal vid dörröppning. Belysning för vårdplats monteras infällt i tak ovan respektive vårdplats. Manövreras till/från separat för respektive plats via strömställare i vårdrumspanel. Läslampa monteras på utrustningsskena i vårdrumspanel, alt. i vårdsrumspanel, 1st/vårdplats. Uttag för armaturer i fönster (lös inredning), manövreras till/från via strömställare i vertikal kanal vid dörröppning. Nattljus bestående av väggarmatur monteras lågt i vertikal kanal vid dörröppning samt i passage på vägg mot WC. Styrning enligt projekteringsanvisningar. Belysning i passage manövreras till/från via strömställare vid korridordörr. 2. Elkraft Uttag installeras i vårdrumspanel, för TV samt allmänt för belysning och städ. Uttag anpassas till utrustning. Behov av ups-uttag och andra uttag för särskild utrustning utreds.

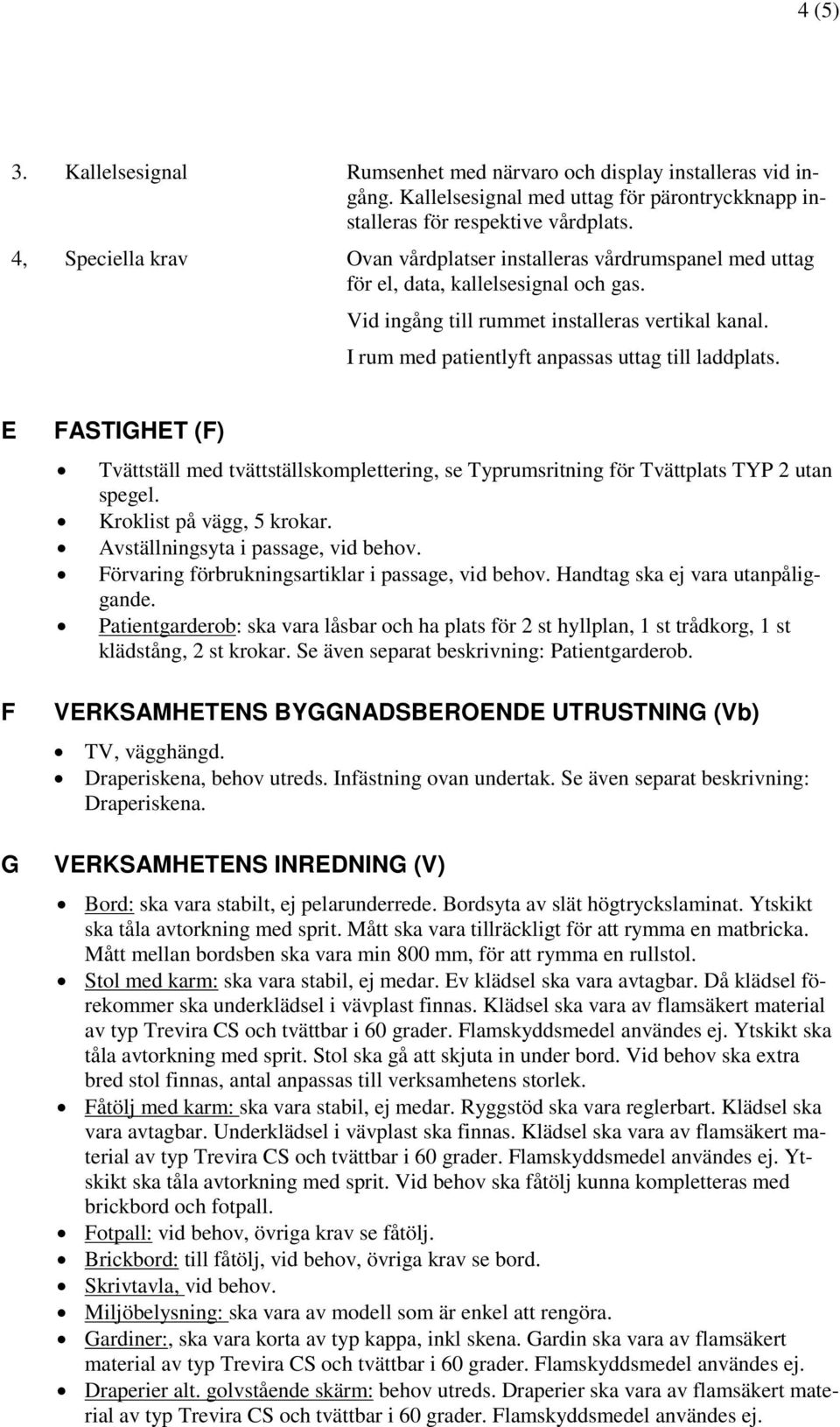

4 4 (5) 3. Kallelsesignal Rumsenhet med närvaro och display installeras vid ingång. Kallelsesignal med uttag för pärontryckknapp installeras för respektive vårdplats. 4, Speciella krav Ovan vårdplatser installeras vårdrumspanel med uttag för el, data, kallelsesignal och gas. Vid ingång till rummet installeras vertikal kanal. I rum med patientlyft anpassas uttag till laddplats. E F G FASTIGHET (F) Tvättställ med tvättställskomplettering, se Typrumsritning för Tvättplats TYP 2 utan spegel. Kroklist på vägg, 5 krokar. Avställningsyta i passage, vid behov. Förvaring förbrukningsartiklar i passage, vid behov. Handtag ska ej vara utanpåliggande. Patientgarderob: ska vara låsbar och ha plats för 2 st hyllplan, 1 st trådkorg, 1 st klädstång, 2 st krokar. Se även separat beskrivning: Patientgarderob. VERKSAMHETENS BYGGNADSBEROENDE UTRUSTNING (Vb) TV, vägghängd. Draperiskena, behov utreds. Infästning ovan undertak. Se även separat beskrivning: Draperiskena. VERKSAMHETENS INREDNING (V) Bord: ska vara stabilt, ej pelarunderrede. Bordsyta av slät högtryckslaminat. Ytskikt ska tåla avtorkning med sprit. Mått ska vara tillräckligt för att rymma en matbricka. Mått mellan bordsben ska vara min 800 mm, för att rymma en rullstol. Stol med karm: ska vara stabil, ej medar. Ev klädsel ska vara avtagbar. Då klädsel förekommer ska underklädsel i vävplast finnas. Klädsel ska vara av flamsäkert material av typ Trevira CS och tvättbar i 60 grader. Flamskyddsmedel användes ej. Ytskikt ska tåla avtorkning med sprit. Stol ska gå att skjuta in under bord. Vid behov ska extra bred stol finnas, antal anpassas till verksamhetens storlek. Fåtölj med karm: ska vara stabil, ej medar. Ryggstöd ska vara reglerbart. Klädsel ska vara avtagbar. Underklädsel i vävplast ska finnas. Klädsel ska vara av flamsäkert material av typ Trevira CS och tvättbar i 60 grader. Flamskyddsmedel användes ej. Ytskikt ska tåla avtorkning med sprit. Vid behov ska fåtölj kunna kompletteras med brickbord och fotpall. Fotpall: vid behov, övriga krav se fåtölj. Brickbord: till fåtölj, vid behov, övriga krav se bord. Skrivtavla, vid behov. Miljöbelysning: ska vara av modell som är enkel att rengöra. Gardiner:, ska vara korta av typ kappa, inkl skena. Gardin ska vara av flamsäkert material av typ Trevira CS och tvättbar i 60 grader. Flamskyddsmedel användes ej. Draperier alt. golvstående skärm: behov utreds. Draperier ska vara av flamsäkert material av typ Trevira CS och tvättbar i 60 grader. Flamskyddsmedel användes ej.

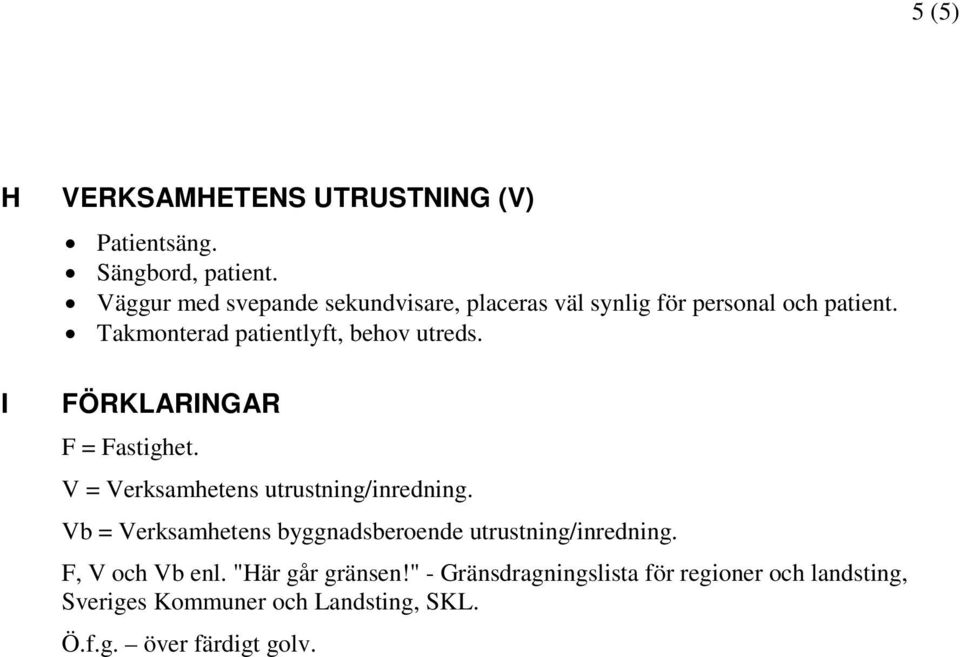

5 5 (5) H I VERKSAMHETENS UTRUSTNING (V) Patientsäng. Sängbord, patient. Väggur med svepande sekundvisare, placeras väl synlig för personal och patient. Takmonterad patientlyft, behov utreds. FÖRKLARINGAR F = Fastighet. V = Verksamhetens utrustning/inredning. Vb = Verksamhetens byggnadsberoende utrustning/inredning. F, V och Vb enl. "Här går gränsen!" - Gränsdragningslista för regioner och landsting, Sveriges Kommuner och Landsting, SKL. Ö.f.g. över färdigt golv.

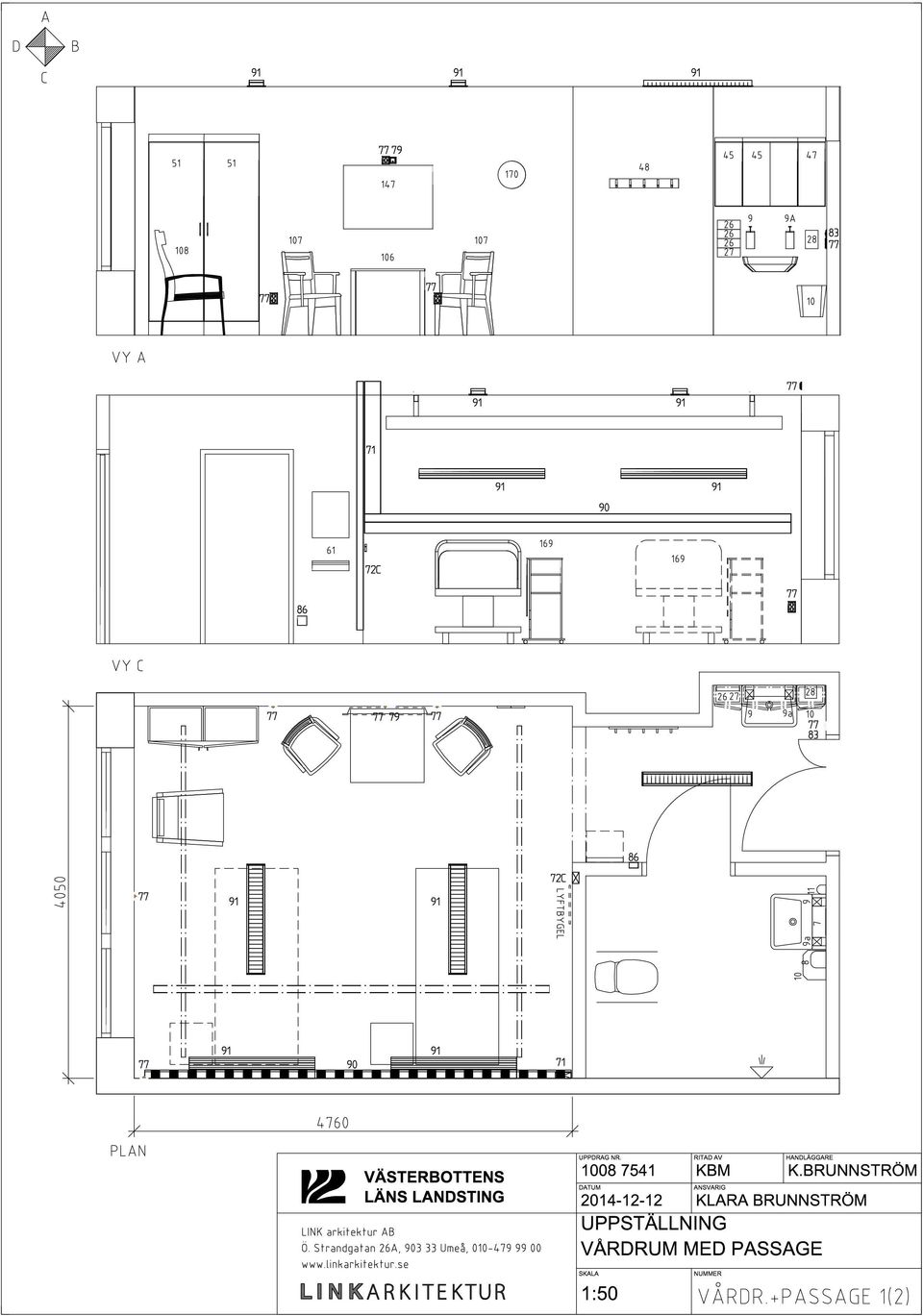

6

7
