TYPRUM: Vårdrum isolering

Transkript

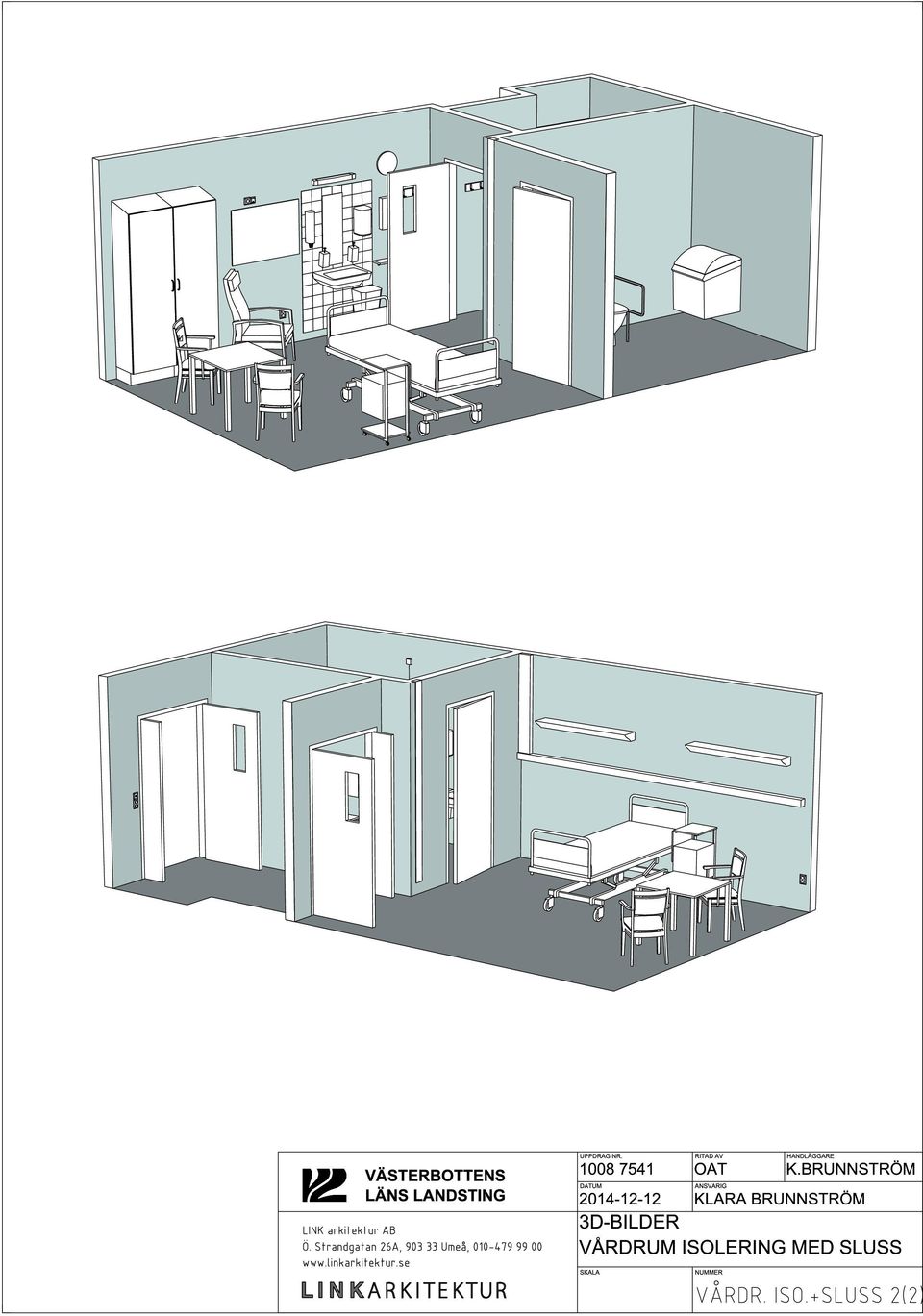

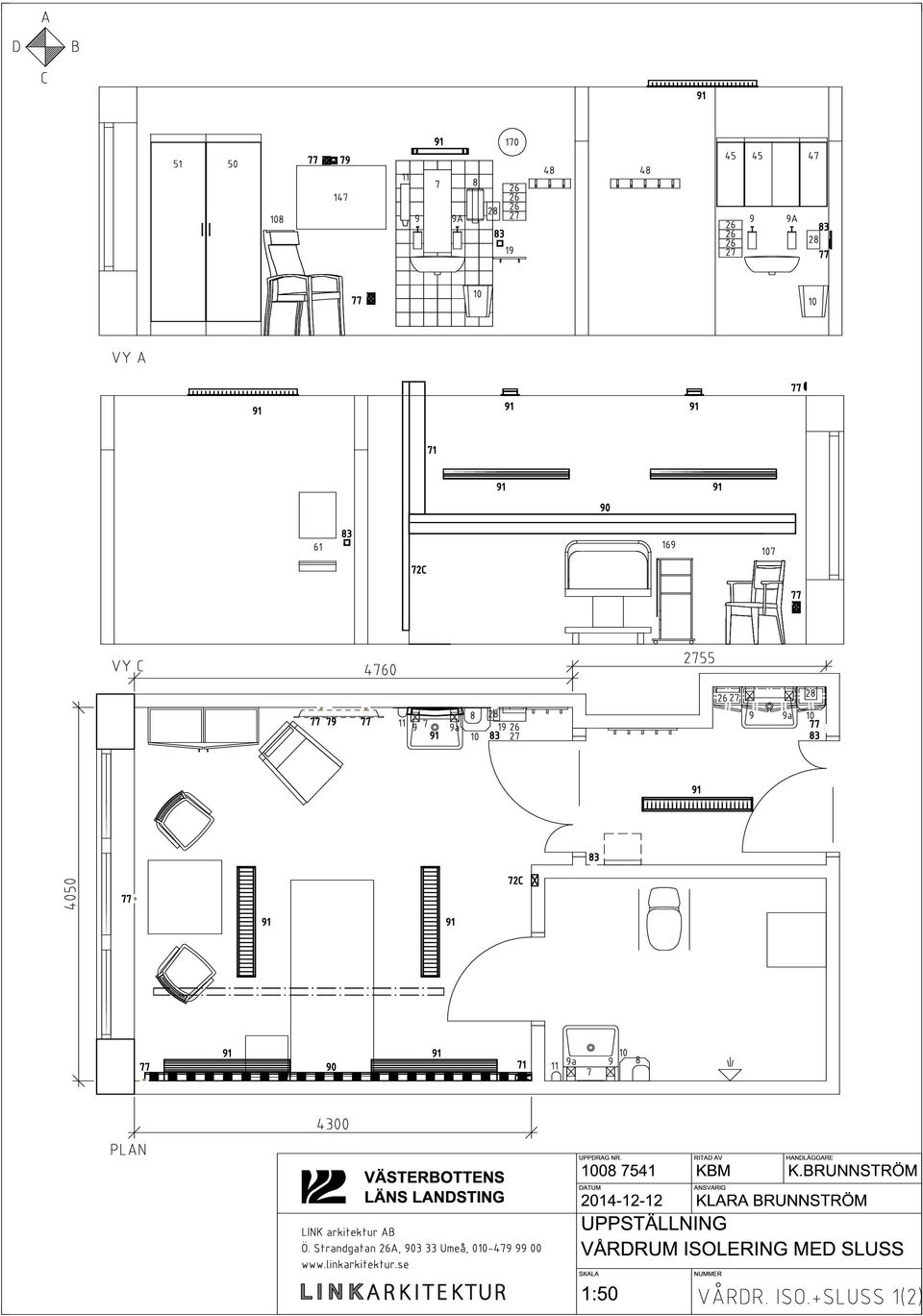

1 TYPRUM TYPRUM: Vårdrum isolering Innehåll Checklista vårdrum isolering Typrumsritningar: Vårdrum isolering Hänvisningar 1. VLL:s projekteringsanvisningar 2. Typrumsritning Tvättplats TYP 1 3. Typrumsritning Tvättplats TYP 2 4. Typrumsritning RWC/Dusch TYP 3

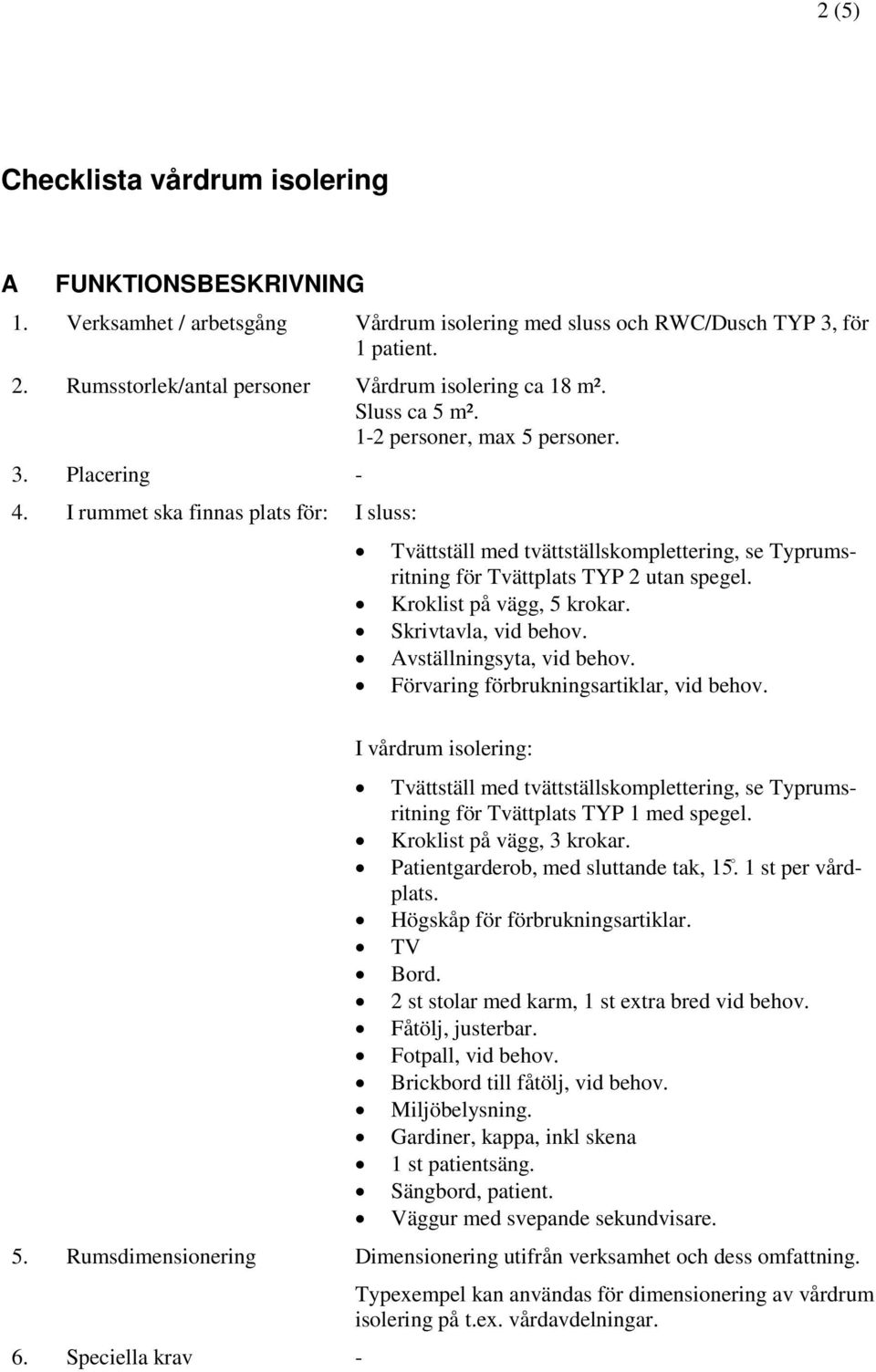

2 2 (5) Checklista vårdrum isolering A FUNKTIONSBESKRIVNING 1. Verksamhet / arbetsgång Vårdrum isolering med sluss och RWC/Dusch TYP 3, för 1 patient. 2. Rumsstorlek/antal personer Vårdrum isolering ca 18 m². Sluss ca 5 m². 1-2 personer, max 5 personer. 3. Placering - 4. I rummet ska finnas plats för: I sluss: Tvättställ med tvättställskomplettering, se Typrumsritning för Tvättplats TYP 2 utan spegel. Kroklist på vägg, 5 krokar. Skrivtavla, vid behov. Avställningsyta, vid behov. Förvaring förbrukningsartiklar, vid behov. I vårdrum isolering: Tvättställ med tvättställskomplettering, se Typrumsritning för Tvättplats TYP 1 med spegel. Kroklist på vägg, 3 krokar. Patientgarderob, med sluttande tak, st per vårdplats. Högskåp för förbrukningsartiklar. TV Bord. 2 st stolar med karm, 1 st extra bred vid behov. Fåtölj, justerbar. Fotpall, vid behov. Brickbord till fåtölj, vid behov. Miljöbelysning. Gardiner, kappa, inkl skena 1 st patientsäng. Sängbord, patient. Väggur med svepande sekundvisare. 5. Rumsdimensionering Dimensionering utifrån verksamhet och dess omfattning. Typexempel kan användas för dimensionering av vårdrum isolering på t.ex. vårdavdelningar. 6. Speciella krav -

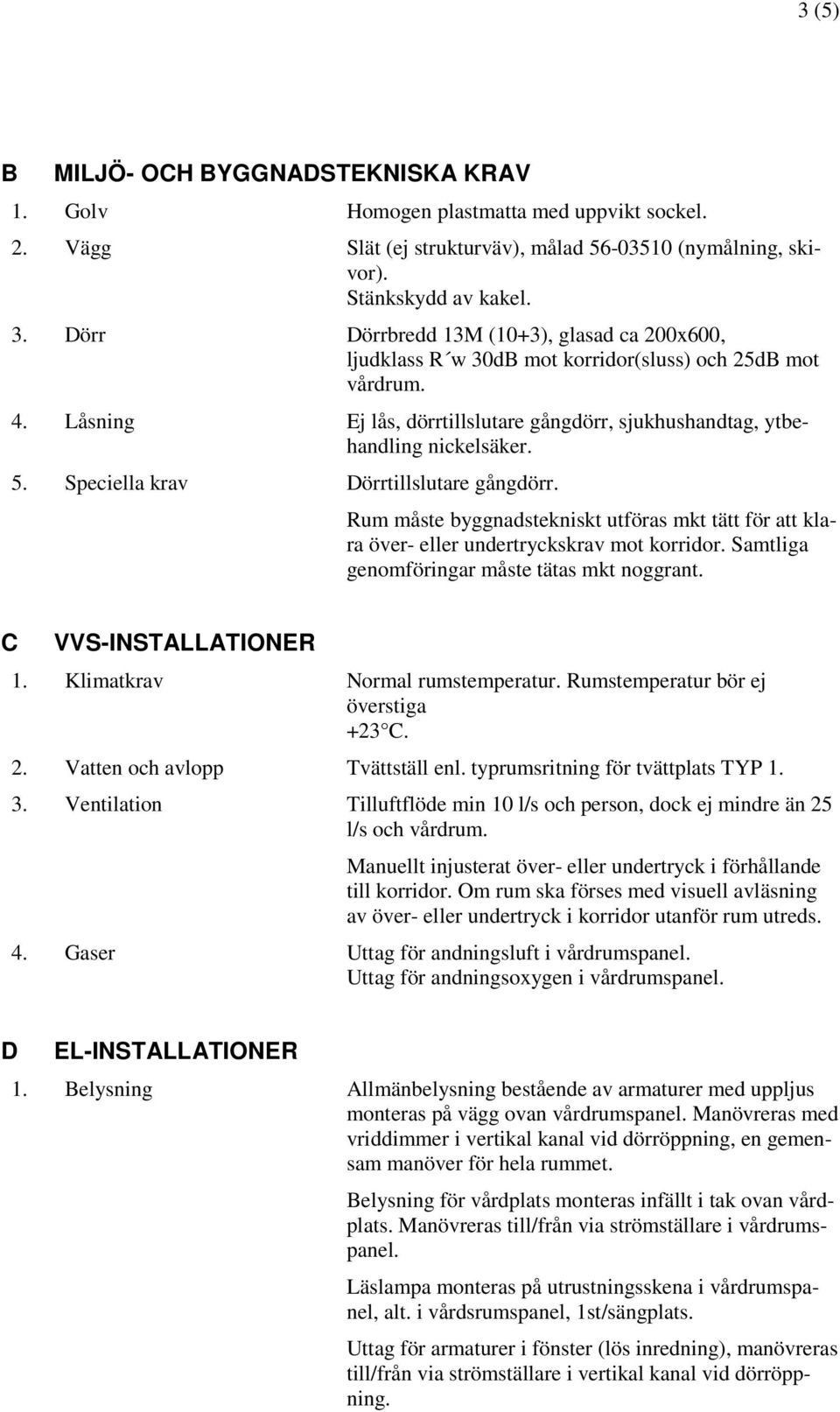

3 3 (5) B MILJÖ- OCH BYGGNADSTEKNISKA KRAV 1. Golv Homogen plastmatta med uppvikt sockel. 2. Vägg Slät (ej strukturväv), målad (nymålning, skivor). Stänkskydd av kakel. 3. Dörr Dörrbredd 13M (10+3), glasad ca 200x600, ljudklass R w 30dB mot korridor(sluss) och 25dB mot vårdrum. 4. Låsning Ej lås, dörrtillslutare gångdörr, sjukhushandtag, ytbehandling nickelsäker. 5. Speciella krav Dörrtillslutare gångdörr. Rum måste byggnadstekniskt utföras mkt tätt för att klara över- eller undertryckskrav mot korridor. Samtliga genomföringar måste tätas mkt noggrant. C VVS-INSTALLATIONER 1. Klimatkrav Normal rumstemperatur. Rumstemperatur bör ej överstiga +23 C. 2. Vatten och avlopp Tvättställ enl. typrumsritning för tvättplats TYP Ventilation Tilluftflöde min 10 l/s och person, dock ej mindre än 25 l/s och vårdrum. Manuellt injusterat över- eller undertryck i förhållande till korridor. Om rum ska förses med visuell avläsning av över- eller undertryck i korridor utanför rum utreds. 4. Gaser Uttag för andningsluft i vårdrumspanel. Uttag för andningsoxygen i vårdrumspanel. D EL-INSTALLATIONER 1. Belysning Allmänbelysning bestående av armaturer med uppljus monteras på vägg ovan vårdrumspanel. Manövreras med vriddimmer i vertikal kanal vid dörröppning, en gemensam manöver för hela rummet. Belysning för vårdplats monteras infällt i tak ovan vårdplats. Manövreras till/från via strömställare i vårdrumspanel. Läslampa monteras på utrustningsskena i vårdrumspanel, alt. i vårdsrumspanel, 1st/sängplats. Uttag för armaturer i fönster (lös inredning), manövreras till/från via strömställare i vertikal kanal vid dörröppning.

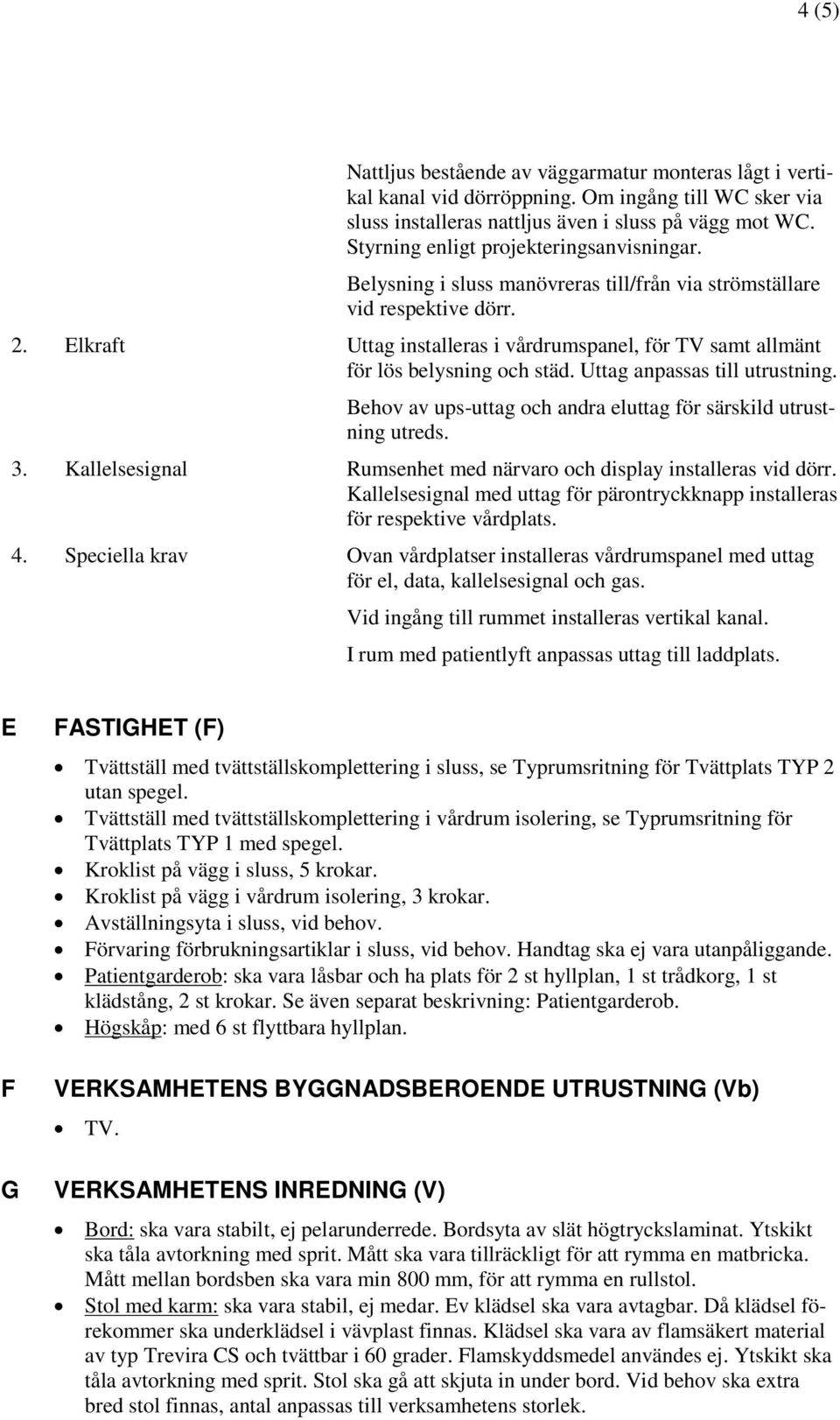

4 4 (5) Nattljus bestående av väggarmatur monteras lågt i vertikal kanal vid dörröppning. Om ingång till WC sker via sluss installeras nattljus även i sluss på vägg mot WC. Styrning enligt projekteringsanvisningar. Belysning i sluss manövreras till/från via strömställare vid respektive dörr. 2. Elkraft Uttag installeras i vårdrumspanel, för TV samt allmänt för lös belysning och städ. Uttag anpassas till utrustning. Behov av ups-uttag och andra eluttag för särskild utrustning utreds. 3. Kallelsesignal Rumsenhet med närvaro och display installeras vid dörr. Kallelsesignal med uttag för pärontryckknapp installeras för respektive vårdplats. 4. Speciella krav Ovan vårdplatser installeras vårdrumspanel med uttag för el, data, kallelsesignal och gas. Vid ingång till rummet installeras vertikal kanal. I rum med patientlyft anpassas uttag till laddplats. E F G FASTIGHET (F) Tvättställ med tvättställskomplettering i sluss, se Typrumsritning för Tvättplats TYP 2 utan spegel. Tvättställ med tvättställskomplettering i vårdrum isolering, se Typrumsritning för Tvättplats TYP 1 med spegel. Kroklist på vägg i sluss, 5 krokar. Kroklist på vägg i vårdrum isolering, 3 krokar. Avställningsyta i sluss, vid behov. Förvaring förbrukningsartiklar i sluss, vid behov. Handtag ska ej vara utanpåliggande. Patientgarderob: ska vara låsbar och ha plats för 2 st hyllplan, 1 st trådkorg, 1 st klädstång, 2 st krokar. Se även separat beskrivning: Patientgarderob. Högskåp: med 6 st flyttbara hyllplan. VERKSAMHETENS BYGGNADSBEROENDE UTRUSTNING (Vb) TV. VERKSAMHETENS INREDNING (V) Bord: ska vara stabilt, ej pelarunderrede. Bordsyta av slät högtryckslaminat. Ytskikt ska tåla avtorkning med sprit. Mått ska vara tillräckligt för att rymma en matbricka. Mått mellan bordsben ska vara min 800 mm, för att rymma en rullstol. Stol med karm: ska vara stabil, ej medar. Ev klädsel ska vara avtagbar. Då klädsel förekommer ska underklädsel i vävplast finnas. Klädsel ska vara av flamsäkert material av typ Trevira CS och tvättbar i 60 grader. Flamskyddsmedel användes ej. Ytskikt ska tåla avtorkning med sprit. Stol ska gå att skjuta in under bord. Vid behov ska extra bred stol finnas, antal anpassas till verksamhetens storlek.

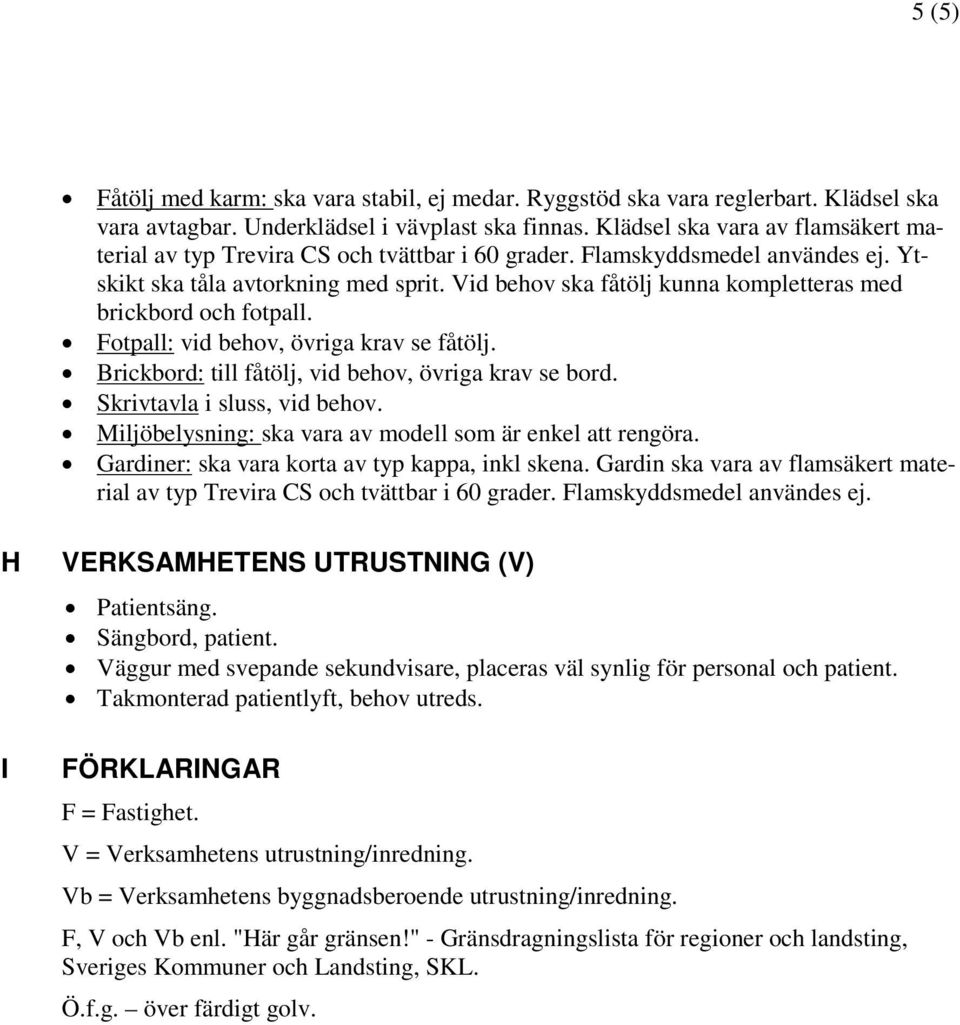

5 5 (5) Fåtölj med karm: ska vara stabil, ej medar. Ryggstöd ska vara reglerbart. Klädsel ska vara avtagbar. Underklädsel i vävplast ska finnas. Klädsel ska vara av flamsäkert material av typ Trevira CS och tvättbar i 60 grader. Flamskyddsmedel användes ej. Ytskikt ska tåla avtorkning med sprit. Vid behov ska fåtölj kunna kompletteras med brickbord och fotpall. Fotpall: vid behov, övriga krav se fåtölj. Brickbord: till fåtölj, vid behov, övriga krav se bord. Skrivtavla i sluss, vid behov. Miljöbelysning: ska vara av modell som är enkel att rengöra. Gardiner: ska vara korta av typ kappa, inkl skena. Gardin ska vara av flamsäkert material av typ Trevira CS och tvättbar i 60 grader. Flamskyddsmedel användes ej. H I VERKSAMHETENS UTRUSTNING (V) Patientsäng. Sängbord, patient. Väggur med svepande sekundvisare, placeras väl synlig för personal och patient. Takmonterad patientlyft, behov utreds. FÖRKLARINGAR F = Fastighet. V = Verksamhetens utrustning/inredning. Vb = Verksamhetens byggnadsberoende utrustning/inredning. F, V och Vb enl. "Här går gränsen!" - Gränsdragningslista för regioner och landsting, Sveriges Kommuner och Landsting, SKL. Ö.f.g. över färdigt golv.
