1 Eldrag

2 2

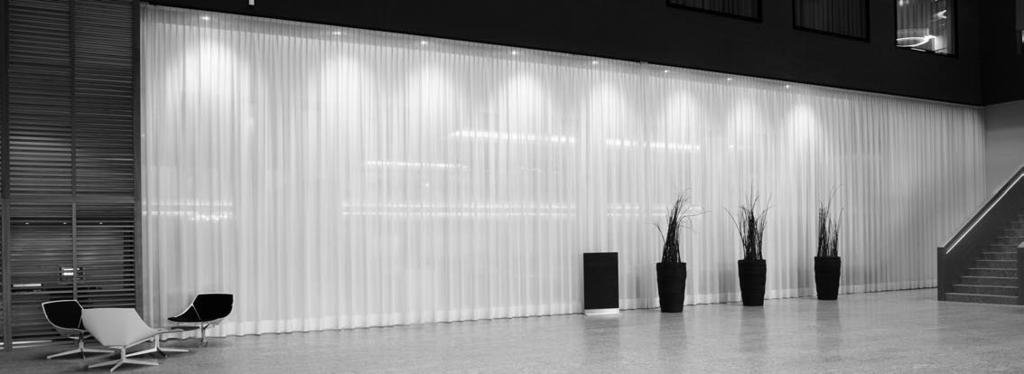

3 Eldrag Produktinformation Eldrag för hemmiljö och offentlig miljö. Lämpligt för alla typer av upphängningar inkl. Wave Standard och Wave XL Enkel och bekväm manövrering med strömbrytare eller fjärrkontroll. är tack vare sin pålitlighet och design perfekt för de flesta ställen där man önskar sig en modern, effektiv och sofistikerad manövrering av gardiner/mörkläggning, tex. konferensrum, mindre scener, skolsalar, hotell, etc. System är utrustat med en ny motor, 230 V. Motorer finns med inbyggd radiomottagare som manövreras med radiokontrollsystem Flera alternativa motoralternativ och möjligheter för manövrering finns, se inkluderad översikt. Eldraget kan göras upp till hela meters längd(se belastningstabell). Flera gardinöppningar är möjliga(symmetriska). Manuell manövrering levereras som tillbehör. Detta innebär att gardinen kan flyttas även om inte strömmen är inkopplad, användbart vid ex.strömavbrott. Vid böjning kan eldraget göras upp till m utan skarvning. Enkel att montera i tak eller på vägg. Standardfärger: Aluminium natur eller vitlack. Stort och varierat textilprogram. Minsta böjradie 20 mm. 3

4 Profil, böjinformation och föreskrivningsunderlag Profil Minsta böjradie 20 mm. Wave XL: Minsta böjradie 00 mm. Eldrag skall vara komplett skensystem Silent Gliss, färg..antal, längder, gardinindelning, motoralternativ med styrning och motorplacering enligt mängdförteckning. Minitrissa 283 st/m samt tillbehör och fästen enligt fabrikantens standard för montering i tak(eller på vägg) skall ingå. Måttagning A A: Systemets bredd Kalkylering av gardinpaketets storlek - Wave XL System width b a c System width System width b b a = Stack depth 3 cm b = Stack size c = Min. distance 22 cm System width b b System width b (dimensions in cm) Max. bredd / vikt m 44 kg 4

5 Belastningstabell 2 m 4 m m 8 m m (kg max.) Det är av yttersta vikt att motordrivna system är dimensionerade för uppgiften. Störst inflytande på vilket system som skall väljas har textilvikten, men även monteringssätt, böjning av profilen etc, inverkar. Rådgör alltid med Silent Gliss angående val av system. Vikttabell för användning med Wave, Wave XL / Manuell manövrering Option Wave / Wave XL Option Manual Override 2m 4m m 8m m 2m 4m m 8m m (load limitation max. 2. kg per m) (load limitation max. 3 kg per m) Manuell manövrering är inte möjligt tillsammans med Wave Standard och Wave XL. Rekommendation för gardinarrangemang Integrerad radiomottagare för användning med Silent Gliss fjärrkontroll 9940(med motor 9021) Motor 9021 (230V) har inbyggd radiomottagare. I kombination med Silent Gliss 9940 fjärrkontroll erbjuder denna lösning maximal komfort och minsta möjliga kabeldragning.

6 Wave - för vackert vågformade draperier Wave är ett spännande och nytt sätt att uppnå mjuka vågformade veckningar i draperiet. Det kan ej användas samtidigt med tillbehör Manuell manövrering Wave består av följande komponenter: 34 Wave glid 0mm 34 Wave glid 80mm 382 Gardinhake 349 Wave band 013 Stoppmutter 34 Hållare 3 Pivå 33 Förstärkningsband 37 Förlöpare 38 Förlöpare 07 Blyband 0 gr/m 07 Textilvikt Wave XL gardinsystem Wave XL har en större vågform och följer trenden mot mer rundade former inom modern design. Systemet erbjuder nya alternativ för utrymmen med både högt och lågt i tak. Min. avstånd är 220 mm mellan system och vägg. Gardinens djup är alltid 30 mm. En perfekt vågform kräver att man väljer textilier med särskilda egenskaper. Rådgör med Silent Gliss eller se vår textilkollektion. Kan ej användas i kombination med tillbehör Manuell manövring Wave XL består av följande komponenter: 221 Lina, 0.8 mm 013 Stoppmutter 349 Wave band 33 Förstärkningsband 391 Gardinhållare 392 Förstärkningsband 393 Waveglid 394 Förlöpare 39 Förlängningsdel 39 Hållare 398 Clips

7 Manuell manövreringsmöjliget Denna mekanism gör det möjligt att manövrera gardinen för hand utan att motorn riskerar att skadas. Detta kan behövas i samband med strömavbrott eller annat tillfälle då man måste dra undan gardinen och inte kan manövrera på vanligt sätt. Manuell manövrering kan inte användas tillsammans med Wave Standard eller Wave XL. Manuell manövrering innehåller följande delar: 374 Förlöpare 37 Manuell manövrering, rak 37 Manuell manövrering vänster 377 Manuell manövrering höger 013 Stoppmutter 37 Huvudförlöpare 38 Förlöpare B C A: 80 mm B: 1 mm C: Glid 083 A A Monteringsinformation Fästpunkter 1cm 30-0cm 30-0cm cm Den högre sidan av profilen monteras in mot rummet. Motorer kan döljas i urfräsningar i innertak. 33cm 2cm Montering med takfäste 382. cm cm 7

8 3cm 28cm Montering med profilen infälld i tak. cm cm Monteringsytan måste vara helt plan. Ojämnheter skapar problem med infästningen och påverkar systemets prestanda. Monteringsalternativ CAD ritningar kan laddas ner via Silent Gliss Intranet/e-catalog. Takmontering med takfäste Takfäste Minsta avstånd från vägg för Wave XL: 220 mm Väggmontering med vinkel och fäste 382 X Vinklar Takfäste Standarddelar 2191 Profil 2193 Vändblock 382 Takfäste 002 Omlottvagn, höger 004 Omlottvagn 00 Förlöpare 7 Omlottvagnslås 130 Drivband 8

9 8 Kontakthållare, rak 08 Stoppfjäder 283 Minitrissa 9020 Motor 230 V 9021 Motor 230 V, radiomottagare Set 91 Dragblockset för, innehållande 2193 Vändblock 1 00 Förlöpare 2 1 Gardinhållare 2 7 Omlottvagnslås Motorstöd Hållare 1 Drivhjul 1 18 Skyddskåpa 1 Extra tillbehör 11 Skarvstycke 0 Förlöpare 013 Stoppmutter 098 Trissa med ögla 37 Huvudförlöpare 38 Förlöpare 9021 Motor 230 V, radiomottagare 994 Fjärrkontroll, för väggmontering 9948 Fjärrkontroll, för väggmontering, utökade funktioner 297 Solsensor 298 Sensor 300 Fjärrkontroll, 1 kanal 9

10 302 Fjärrkontroll, + 1 kanal 303 Fjärrkontroll, +2+1 kanal 374 Förlöpare 37 Manuell manövrering, rak 37 Manuell manövrering, vänster 377 Manuell manövrering, höger Gardintillbehör 221 Lina (0,8 mm) 381 Ridåhake 382 Gardinrynkhake 38 Ridåband 399 Gardinveckhake 013 Stoppmutter 083 Glid 098 Trissa med ögla 283 Minitrissa 34 Wave Glid 0 mm 34 Wave glid 80 mm 349 Wave band 33 Förstärkningsband 34 Förlängningsdel 3 Hållare 37 Huvudförlöpare 38 Förlöpare 391 Gardinhållare 392 Förstärkningsband 393 Waveglid 394 Förlöpare 39 Förlängningsdel 39 Hållare 398 Clips 07 Blyvikt 0 gr/m 07 Textilvikt alu

11 Motorer och styrning, översikt Motor 902X AC (230V) Standard Motoralternativ Med inbyggd radiomottagare (88MHz) Motor Nr Motoregenskaper Störningsfri för radio/tv Elektroniska ändlägen (med minne föratt skydda inställningar mot strömavbrott) ) Överhettningsskydd Uppfyller standard: ETLI/UL, CE/IECEE CB, CCC Ändring av rotationsriktning Bekväm gång med mjuk start/stopp Automatiskt stopp vid hindrande föremål 2 programmerbara stopplägen LED Indikator strömkabel strömkabel Egenskaper styrning Silent Gliss radiokontrollsystem 9940 (inbyggd radiomottagare) Styrning med timer och ljussensor möjlig Lämpligt för alla förekommande system för klimatkontroll/buss system Inkoppling (230V) individuellt,max 3 motorer utan relä, max motorer med relä Inkoppling (24V) individuellt och i grupp (max 1 motorer) (endast 9020) Motor 9020 / 9021 (230V) Tillverkare: MicroMotor/Silent Gliss. Ljudnivå: <4dBA(30 cm) Spänning: 230V Frekvens: 0 Hz. Watt: 0 W Strömstyrka: 0, A Hastighet 1 varv pr minut Överhettningsskydd. ETL/UL, CE/IECEE Standard Elektroniska ändlägen Vikt:1,0 kg 11

12 Styrning Flera motorer med en strömställare A A: 230V B: 230V flera system Öppna/Stäng kan erhållas genom att hålla knappen på strömställaren inne. Kan stoppas på önskad plats. Upp till 3 system kan parallellkopplas utan relä. Upp till system kan parallellkopplas med hjälp av relä. B Kombination av väggströmställare och flera motorer med lågvolt. A A: 230V B: Lågvolt, flera system C: Lågvolt, enskilt system Öppna/Stäng kan erhållas genom att hålla knappen på strömställaren inne. Kan stoppas på önskad plats. Upp till 1 system kan kopplas in med lågvolt. B C C Radiokontrollsystem Silent Gliss 9940 System med Silent Gliss motor 9021 kan kombineras med Radiokontrollsystem Vänligen se kapitel Motorstyrning. Inkoppling Denna information finns tillgänglig på vår website,

13 13

14 14

15 1

16 1 Huvudkontor och showroom: Silent Gliss AB Box MALMÖ Besöksadress: Travbanegatan 9 Tel: / Fax: info@silentgliss.se Kontor och showroom Stockholm: Silent Gliss AB Rosenlundsgatan STOCKHOLM Tel: /2 / Fax: SGS_TB_EL 1_ /
