Unika lösningar för kontroll av ljus och klimat!

Transkript

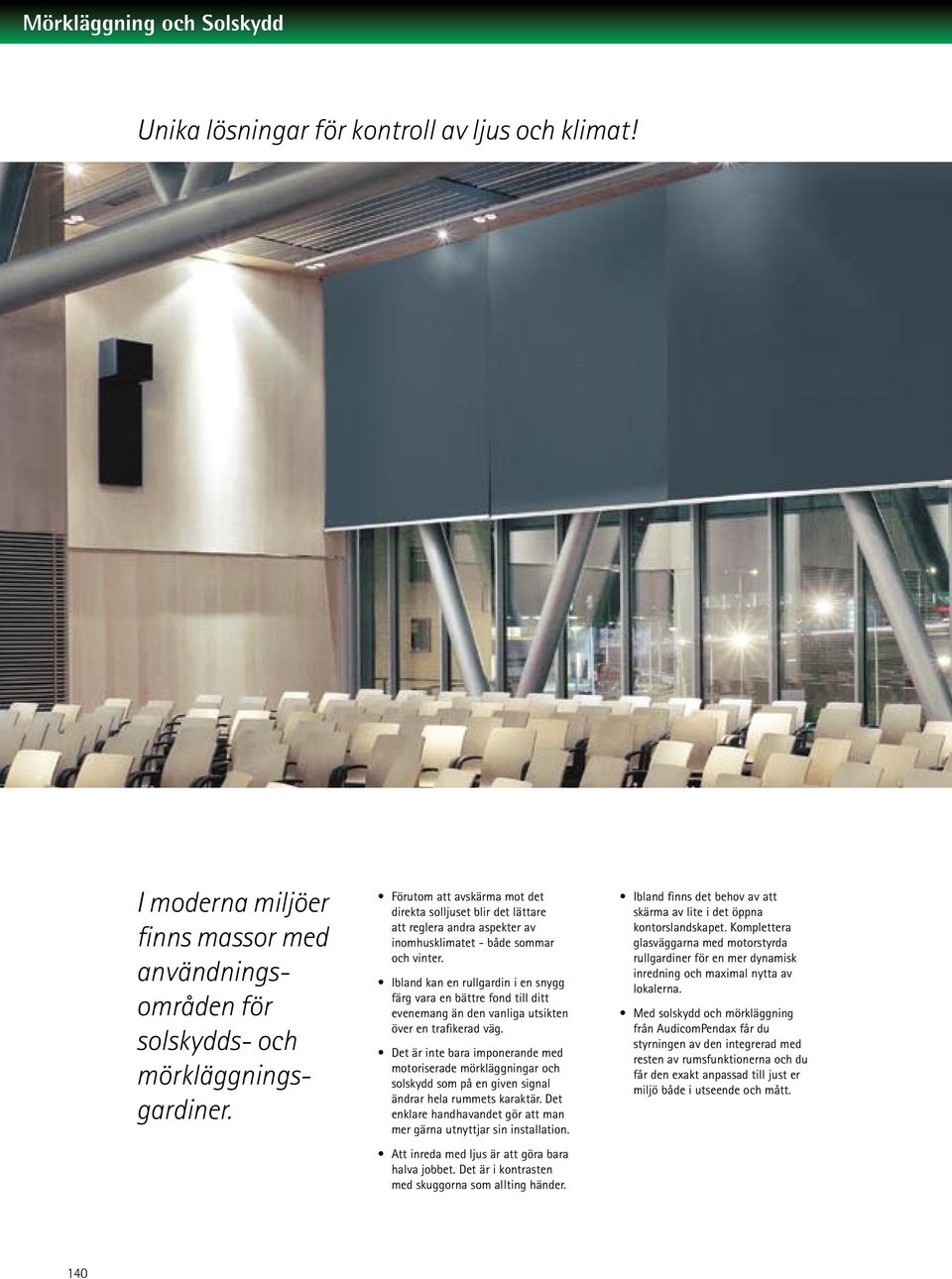

1 Unika lösningar för kontroll av ljus och klimat! I moderna miljöer finns massor med användningsområden för solskydds- och mörkläggningsgardiner. Förutom att avskärma mot det direkta solljuset blir det lättare att reglera andra aspekter av inomhusklimatet - både sommar och vinter. Ibland kan en rullgardin i en snygg färg vara en bättre fond till ditt evenemang än den vanliga utsikten över en trafikerad väg. Det är inte bara imponerande med motoriserade mörkläggningar och solskydd som på en given signal ändrar hela rummets karaktär. Det enklare handhavandet gör att man mer gärna utnyttjar sin installation. Att inreda med ljus är att göra bara halva jobbet. Det är i kontrasten med skuggorna som allting händer. Ibland finns det behov av att skärma av lite i det öppna kontorslandskapet. Komplettera glasväggarna med motorstyrda rullgardiner för en mer dynamisk inredning och maximal nytta av lokalerna. Med solskydd och mörkläggning från AudicomPendax får du styrningen av den integrerad med resten av rumsfunktionerna och du får den exakt anpassad till just er miljö både i utseende och mått. 140

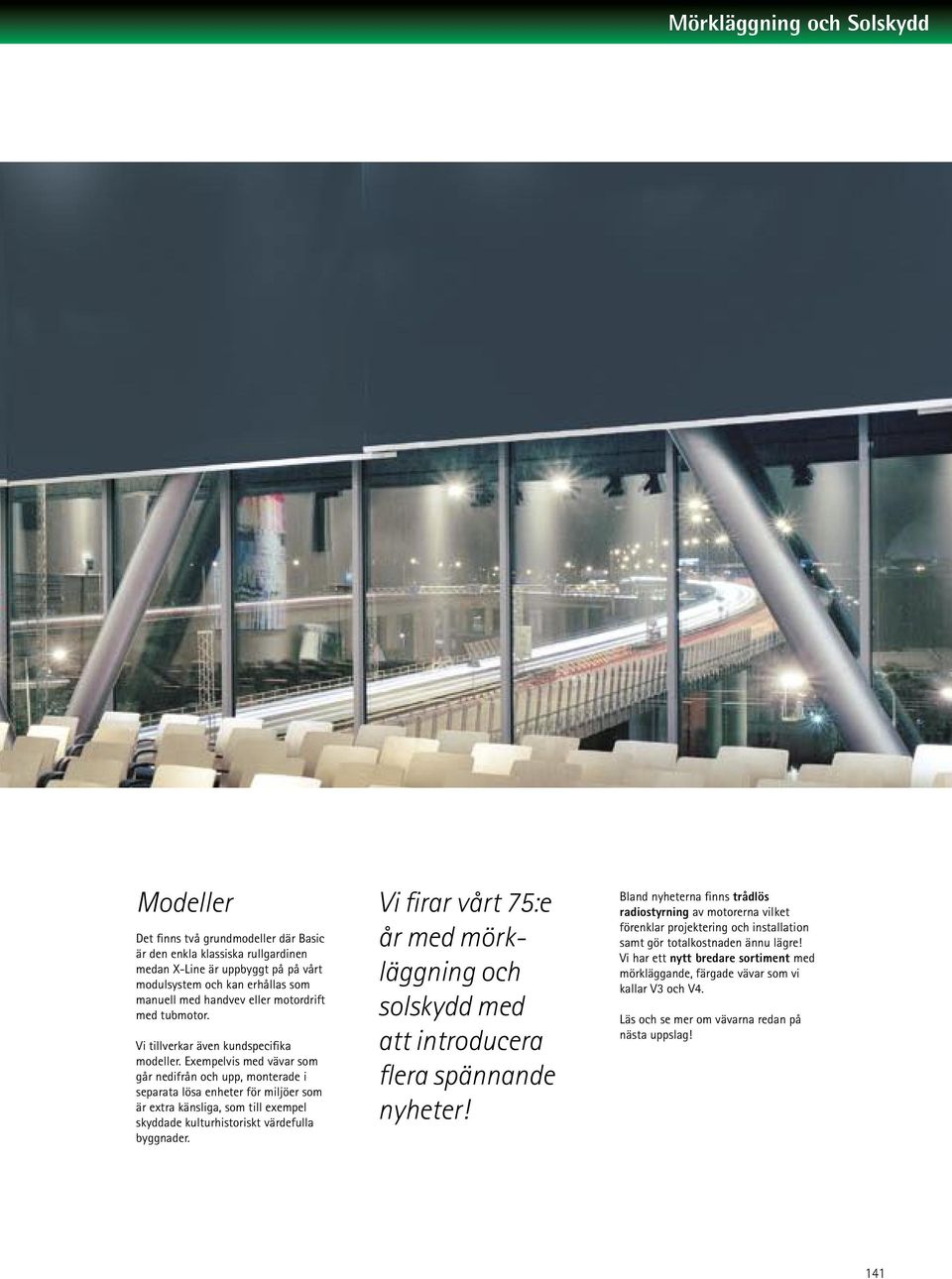

2 Modeller Det finns två grundmodeller där Basic är den enkla klassiska rullgardinen medan X-Line är uppbyggt på på vårt modulsystem och kan erhållas som manuell med handvev eller motordrift med tubmotor. Vi tillverkar även kundspecifika modeller. Exempelvis med vävar som går nedifrån och upp, monterade i separata lösa enheter för miljöer som är extra känsliga, som till exempel skyddade kulturhistoriskt värdefulla byggnader. Vi firar vårt 75:e år med mörkläggning och solskydd med att introducera flera spännande nyheter! Bland nyheterna finns trådlös radiostyrning av motorerna vilket förenklar projektering och installation samt gör totalkostnaden ännu lägre! Vi har ett nytt bredare sortiment med mörkläggande, färgade vävar som vi kallar V3 och V4. Läs och se mer om vävarna redan på nästa uppslag! 141

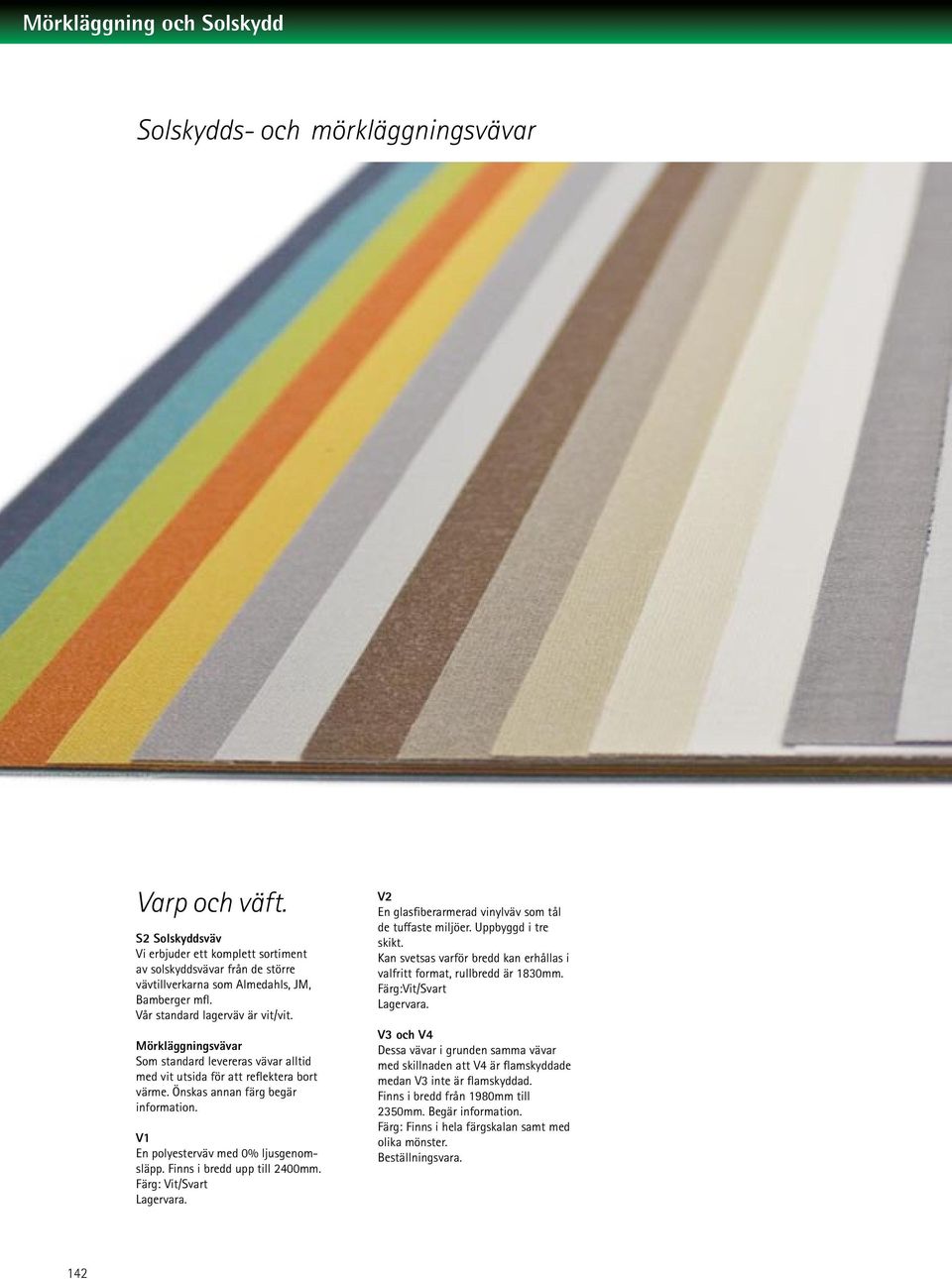

3 Solskydds- och mörkläggningsvävar Varp och väft. S2 Solskyddsväv Vi erbjuder ett komplett sortiment av solskyddsvävar från de större vävtillverkarna som Almedahls, JM, Bamberger mfl. Vår standard lagerväv är vit/vit. Mörkläggningsvävar Som standard levereras vävar alltid med vit utsida för att reflektera bort värme. Önskas annan färg begär information. V1 En polyesterväv med 0% ljusgenomsläpp. Finns i bredd upp till 2400mm. Färg: Vit/Svart Lagervara. V2 En glasfiberarmerad vinylväv som tål de tuffaste miljöer. Uppbyggd i tre skikt. Kan svetsas varför bredd kan erhållas i valfritt format, rullbredd är 1830mm. Färg:Vit/Svart Lagervara. V3 och V4 Dessa vävar i grunden samma vävar med skillnaden att V4 är flamskyddade medan V3 inte är flamskyddad. Finns i bredd från 1980mm till 2350mm. Begär information. Färg: Finns i hela färgskalan samt med olika mönster. Beställningsvara. 142

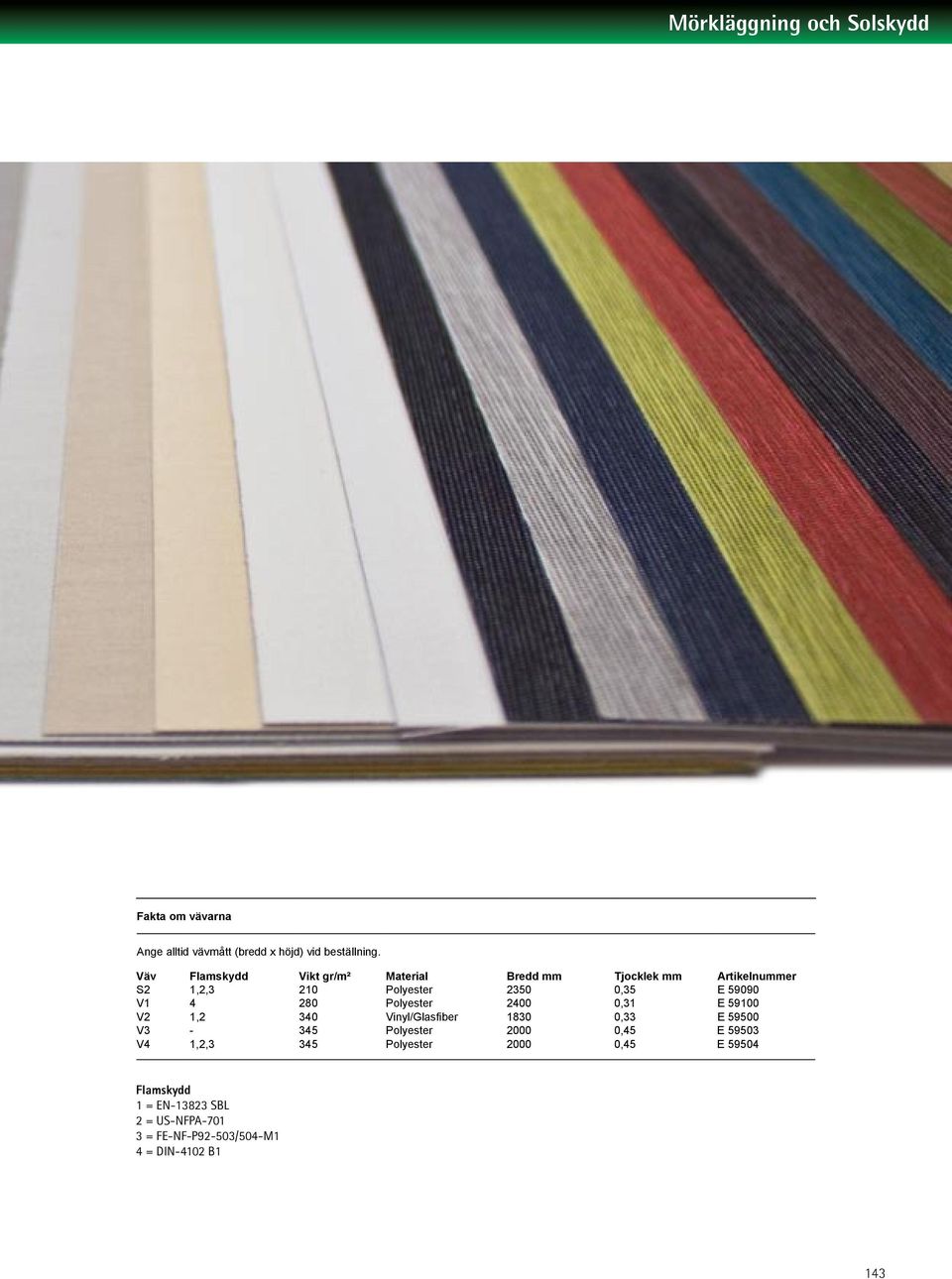

4 Fakta om vävarna Ange alltid vävmått (bredd x höjd) vid beställning. Väv Flamskydd Vikt gr/m² Material Bredd mm Tjocklek mm Artikelnummer S2 1,2,3 210 Polyester ,35 E V Polyester ,31 E V2 1,2 340 Vinyl/Glasfiber ,33 E V3-345 Polyester ,45 E V4 1,2,3 345 Polyester ,45 E Flamskydd 1 = EN SBL 2 = US-NFPA = FE-NF-P92-503/504-M1 4 = DIN-4102 B1 143

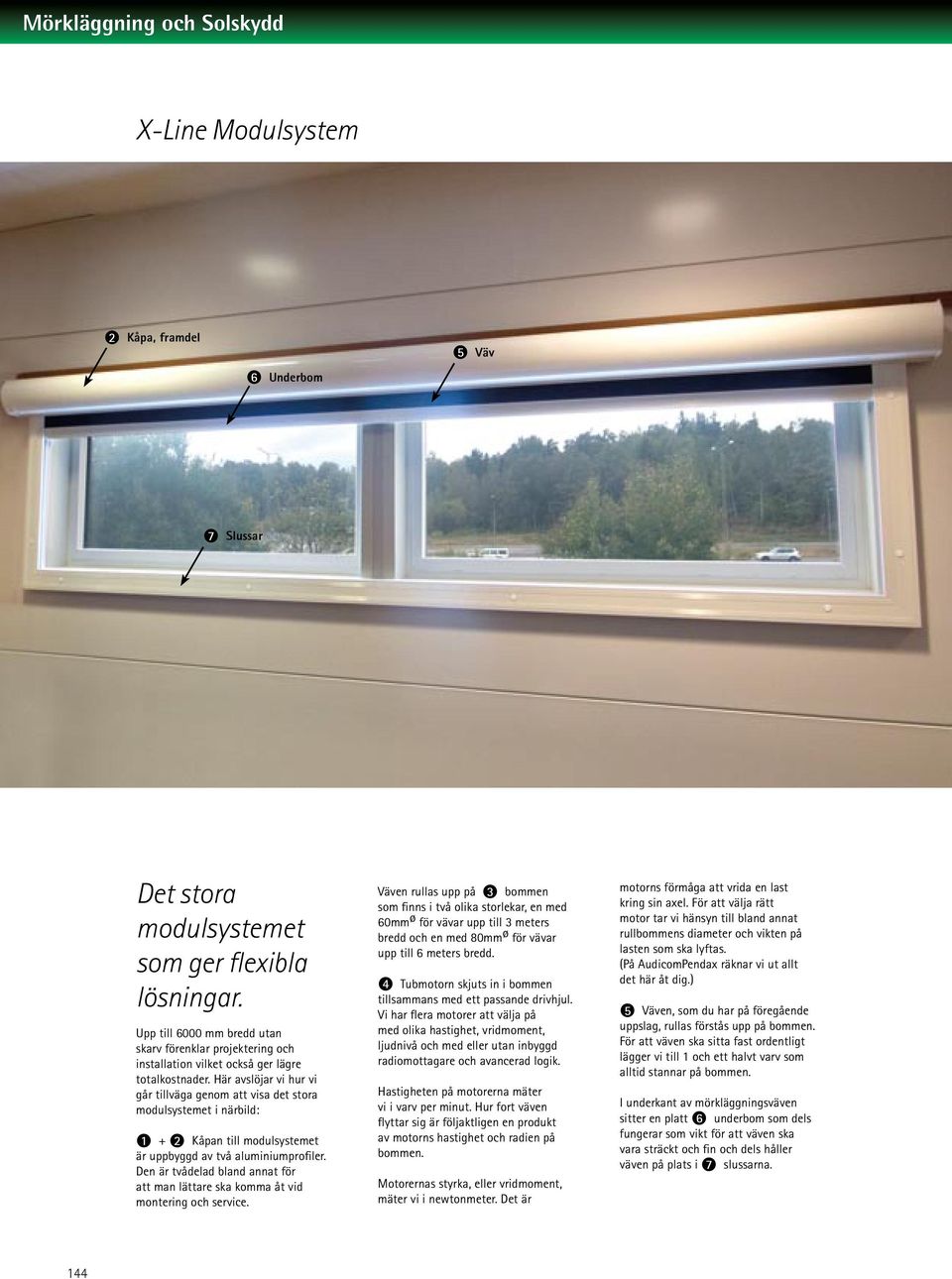

5 X-Line Modulsystem 2 Kåpa, framdel 6 Underbom 5 Väv 7 Slussar Det stora modulsystemet som ger flexibla lösningar. Upp till 6000 mm bredd utan skarv förenklar projektering och installation vilket också ger lägre totalkostnader. Här avslöjar vi hur vi går tillväga genom att visa det stora modulsystemet i närbild: Kåpan till modulsystemet är uppbyggd av två aluminiumprofiler. Den är tvådelad bland annat för att man lättare ska komma åt vid montering och service. Väven rullas upp på 3 bommen som finns i två olika storlekar, en med 60mm ø för vävar upp till 3 meters bredd och en med 80mm ø för vävar upp till 6 meters bredd. 4 Tubmotorn skjuts in i bommen tillsammans med ett passande drivhjul. Vi har flera motorer att välja på med olika hastighet, vridmoment, ljudnivå och med eller utan inbyggd radiomottagare och avancerad logik. Hastigheten på motorerna mäter vi i varv per minut. Hur fort väven flyttar sig är följaktligen en produkt av motorns hastighet och radien på bommen. Motorernas styrka, eller vridmoment, mäter vi i newtonmeter. Det är motorns förmåga att vrida en last kring sin axel. För att välja rätt motor tar vi hänsyn till bland annat rullbommens diameter och vikten på lasten som ska lyftas. (På AudicomPendax räknar vi ut allt det här åt dig.) 5 Väven, som du har på föregående uppslag, rullas förstås upp på bommen. För att väven ska sitta fast ordentligt lägger vi till 1 och ett halvt varv som alltid stannar på bommen. I underkant av mörkläggningsväven sitter en platt 6 underbom som dels fungerar som vikt för att väven ska vara sträckt och fin och dels håller väven på plats i 7 slussarna. 144

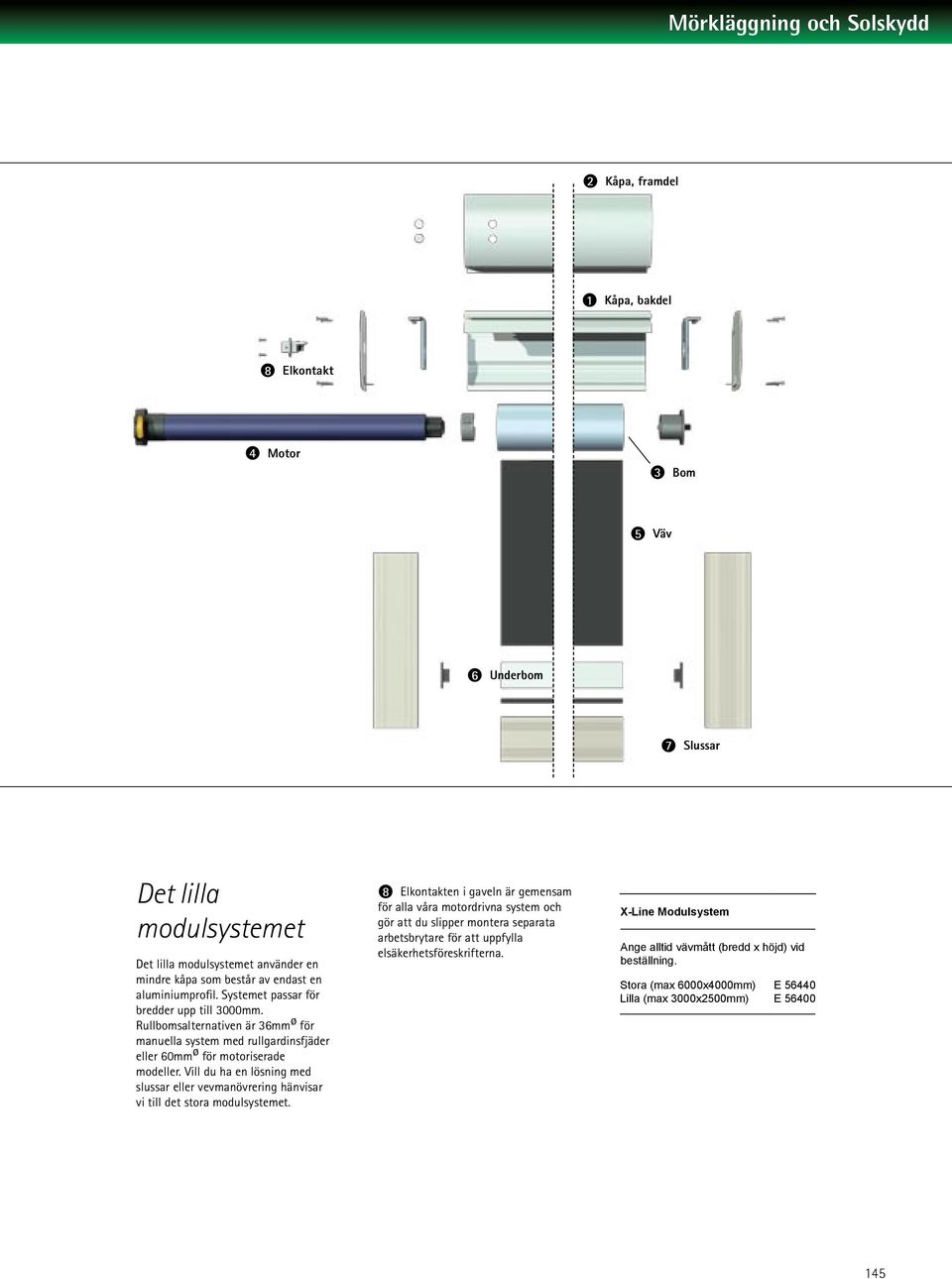

6 2 Kåpa, framdel 1 Kåpa, bakdel 8 Elkontakt 4 Motor 3 Bom 5 Väv 6 Underbom 7 Slussar Det lilla modulsystemet Det lilla modulsystemet använder en mindre kåpa som består av endast en aluminiumprofil. Systemet passar för bredder upp till 3000mm. Rullbomsalternativen är 36mm ø för manuella system med rullgardinsfjäder eller 60mm ø för motoriserade modeller. Vill du ha en lösning med slussar eller vevmanövrering hänvisar vi till det stora modulsystemet. 8 Elkontakten i gaveln är gemensam för alla våra motordrivna system och gör att du slipper montera separata arbetsbrytare för att uppfylla elsäkerhetsföreskrifterna. X-Line Modulsystem Ange alltid vävmått (bredd x höjd) vid beställning. Stora (max 6000x4000mm) E Lilla (max 3000x2500mm) E

7 Fem frågor som bara vi ställer - fem svar, som bara Ni har! 2 Sidosluss 3 Väggbrytare RF 4 Fjärrkontroll För föreskrivare För att förenkla för dig har vi givit stora och lilla modulsystemet varsitt artikelnummer enligt tabellen på sidan 145. Bifoga uppgifter om höjd, bredd och utförande och komplettera gärna med en ritning. Glöm inte att vi gärna kommer ut och mäter och ger handfasta tips och fri rådgivning! Kontakta oss så tidigt som möjligt i processen. Det spar tid, pengar och gör att det blir rätt från början. För att veta vilken lösning ni ska ha behöver vi svaret på fem enkla frågor. De här frågorna får du vid behovsanalysen: Hur hög och bred skall väven vara? Höjden och bredden brukar stämma överens med höjden och bredden på ljusinsläppet. Ibland finns önskemål om lösningar större än sex meter eller större än väven man väljer (om man väljer en som ej bör skarvas) och då gör vi fler mörkläggningar som går om lott. Vilken väv väljer ni? 1 Val av väv beror på vilka egenskaper man vill att installationen ska ha. Färg och möjligheter att styra över inomhusklimatet är vanliga önskemål. Se sidorna

8 1 Väv V2 5 RS-485/232 till RF-sändare Behöver ni slussar? 2 Slussar var mer vanliga på den tiden då projektorerna var ljussvaga. Nu för tiden finns det mycket ljusstarka projektorer som kan användas i normalbelysta mötesrum. Det kan finnas andra orsaker till att man vill ha total mörkläggning så alternativet finns kvar. Slussar är också bra om ljusinsläppet är i ett tak eller en lutande vägg och man använder dubbelmotorsystem. Hur vill ni manövrera? Manövreringen kan göras manuellt eller med motor. Små manuella (upp till 2000x2000) kan använda en rullgardinsfjäder och de större, i stora modulsystemet kan använda vev. Med en seriekoppling kan en vev användas till mer än ett fönster. Motorerna kan vara trådbundna eller trådlösa. Motoriserade lösningar kan styras via en 3 markisbrytare, 4 fjärrkontroll, 5 fastighetens automationssystem eller mötesrummets styrsystem. Var ska den monteras? Den sista enkla frågan gäller var solskyddet eller mörkläggningen ska monteras. Det här har betydelse för om den exempelvis ska sitta ovanför ett innertak behövs ibland ingen kåpa. 147

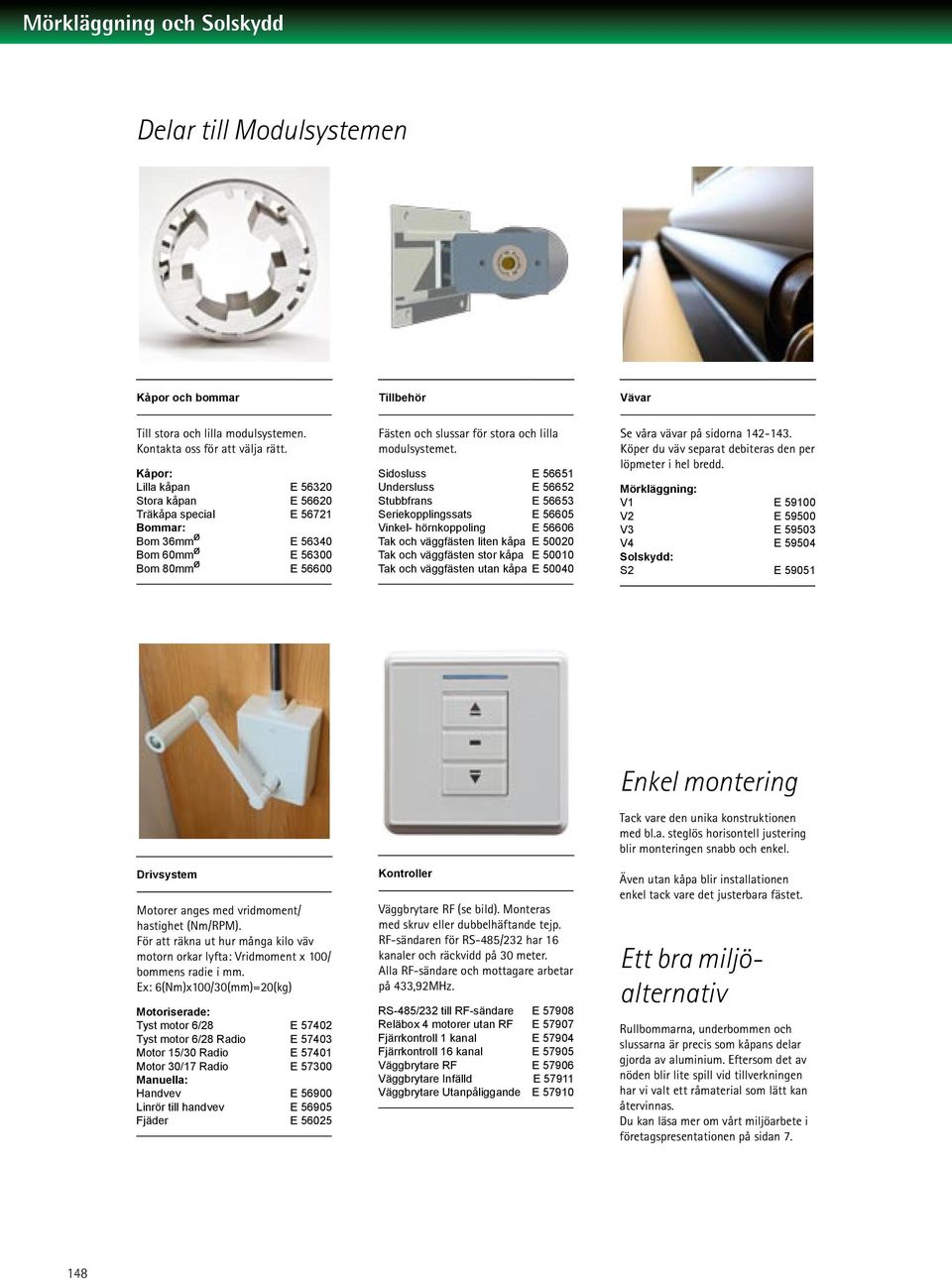

9 Delar till Modulsystemen Kåpor och bommar Tillbehör Vävar Till stora och lilla modulsystemen. Kontakta oss för att välja rätt. Kåpor: Lilla kåpan E Stora kåpan E Träkåpa special E Bommar: Bom 36mm ø E Bom 60mm ø E Bom 80mm ø E Fästen och slussar för stora och lilla modulsystemet. Sidosluss E Undersluss E Stubbfrans E Seriekopplingssats E Vinkel- hörnkoppoling E Tak och väggfästen liten kåpa E Tak och väggfästen stor kåpa E Tak och väggfästen utan kåpa E Se våra vävar på sidorna Köper du väv separat debiteras den per löpmeter i hel bredd. Mörkläggning: V1 E V2 E V3 E V4 E Solskydd: S2 E Drivsystem Motorer anges med vridmoment/ hastighet (Nm/RPM). För att räkna ut hur många kilo väv motorn orkar lyfta: Vridmoment x 100/ bommens radie i mm. Ex: 6(Nm)x100/30(mm)=20(kg) Motoriserade: Tyst motor 6/28 E Tyst motor 6/28 Radio E Motor 15/30 Radio E Motor 30/17 Radio E Manuella: Handvev E Linrör till handvev E Fjäder E Kontroller Väggbrytare RF (se bild). Monteras med skruv eller dubbelhäftande tejp. RF-sändaren för RS-485/232 har 16 kanaler och räckvidd på 30 meter. Alla RF-sändare och mottagare arbetar på 433,92MHz. RS-485/232 till RF-sändare E Reläbox 4 motorer utan RF E Fjärrkontroll 1 kanal E Fjärrkontroll 16 kanal E Väggbrytare RF E Väggbrytare Infälld E Väggbrytare Utanpåliggande E Enkel montering Tack vare den unika konstruktionen med bl.a. steglös horisontell justering blir monteringen snabb och enkel. Även utan kåpa blir installationen enkel tack vare det justerbara fästet. Ett bra miljöalternativ Rullbommarna, underbommen och slussarna är precis som kåpans delar gjorda av aluminium. Eftersom det av nöden blir lite spill vid tillverkningen har vi valt ett råmaterial som lätt kan återvinnas. Du kan läsa mer om vårt miljöarbete i företagspresentationen på sidan

10 Basic Manuell Rullgardin Mörkläggande rullgardin. Vid beställning anges önskat vävmått. Vi lägger till + 50mm på bredden och 70mm på höjden. Vid montering utanför fönsternisch bör för att minska ljusinsläpp minst 2x100 mm läggas på fönstermåttet. Kan erhållas som på bilden med likadan vit aluminiumkåpa som till lilla modulsystemet. Basic Manuell Rullgardin Med mörkläggningsväv typ V1. Upp till: 1000x1000 E Upp till: 2000x1000 E Upp till: 2000x2000 E Tillval: Aluminiumkåpa, löpmeter E
