FORTIFIKATIONSVERKET Sid 1(1)

Transkript

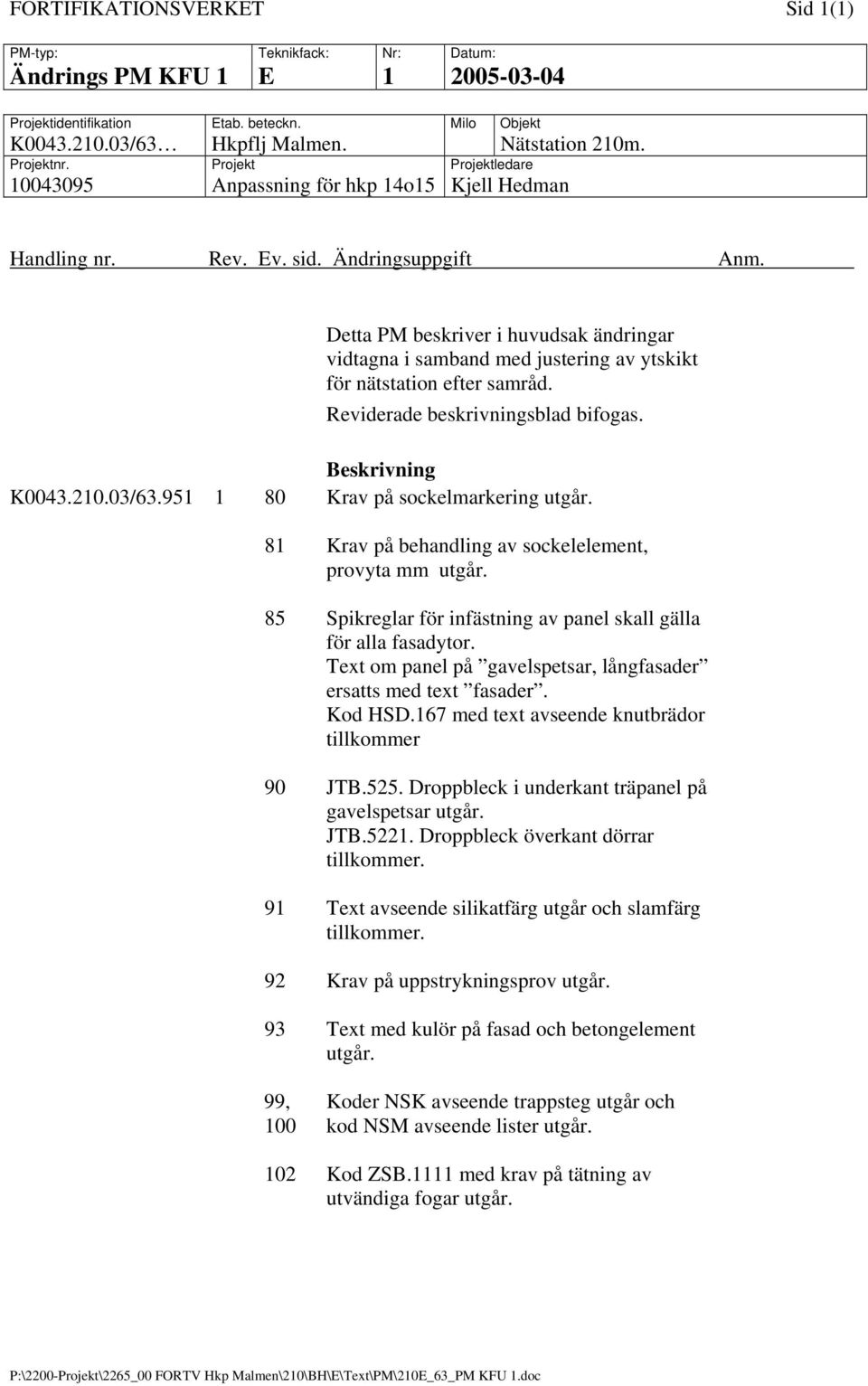

1 FORTIFIKATIONSVERKET Sid 1(1) PM-typ: Teknikfack: Nr: : Ändrings PM KFU 1 E 1 20 Projektidentifikation Etab. beteckn. Milo Objekt K /63.. Projekt Projektledare Anpassning för hkp 14o15 Kjell Hedman Handling nr. Rev. Ev. sid. Ändringsuppgift Anm. Detta PM beskriver i huvudsak ändringar vidtagna i samband med justering av ytskikt för nätstation efter samråd. Reviderade beskrivningsblad bifogas. Beskrivning K / Krav på sockelmarkering utgår. 81 Krav på behandling av sockelelement, provyta mm utgår. 85 Spikreglar för infästning av panel skall gälla för alla fasadytor. Text om panel på gavelspetsar, långfasader ersatts med text fasader. Kod HSD.167 med text avseende knutbrädor tillkommer 90 JTB.525. Droppbleck i underkant träpanel på gavelspetsar utgår. JTB Droppbleck överkant dörrar tillkommer. 91 Text avseende silikatfärg utgår och slamfärg tillkommer. 92 Krav på uppstrykningsprov utgår. 93 Text med kulör på fasad och betongelement utgår. 99, 100 Koder NSK avseende trappsteg utgår och kod NSM avseende lister utgår. 102 Kod ZSB.1111 med krav på tätning av utvändiga fogar utgår. P:\2200-Projekt\2265_00 FORTV Hkp Malmen\210\BH\E\Text\PM\210E_63_PM KFU 1.doc

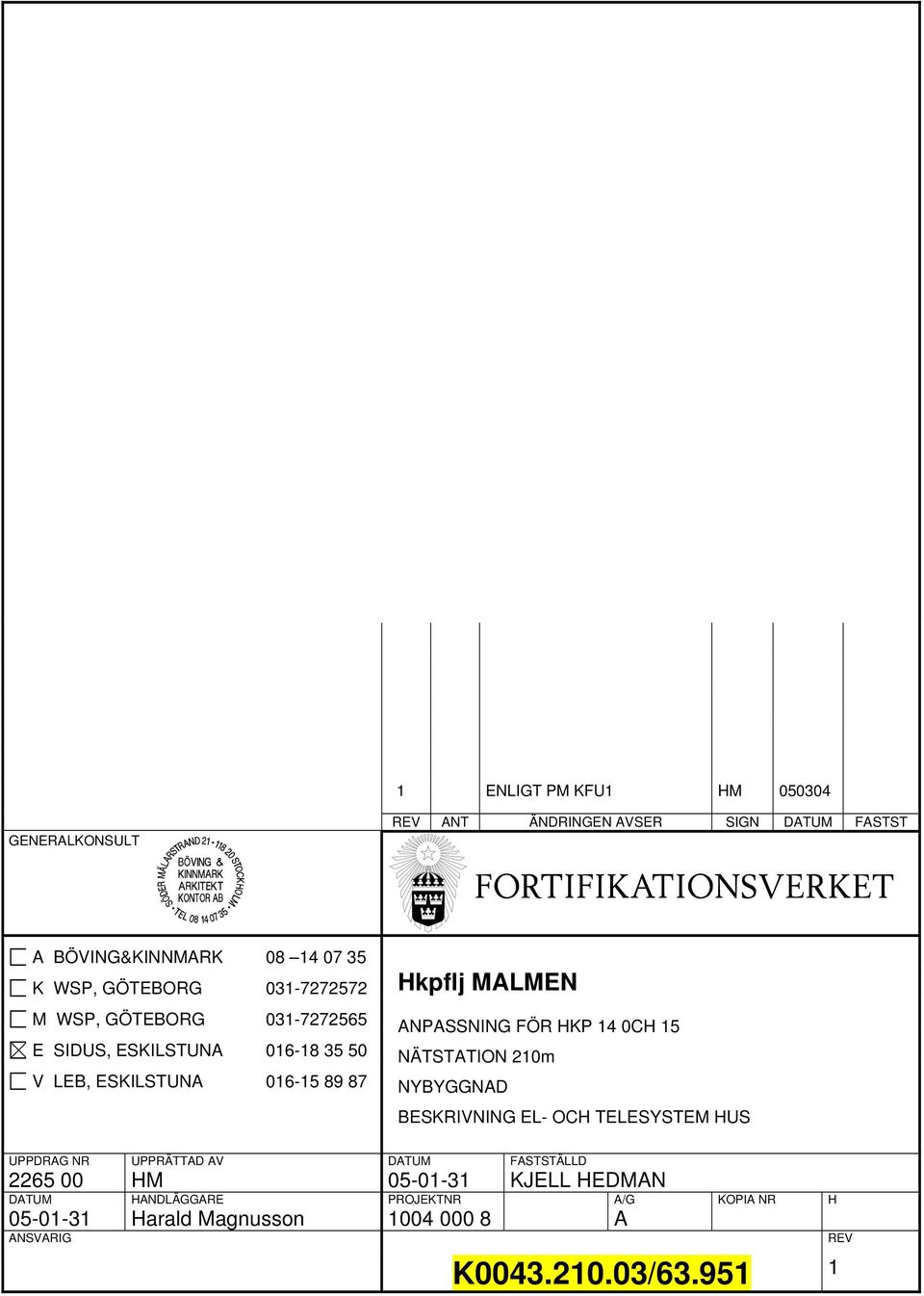

2 1 ENLIGT PM HM GENERALKONSULT REV ANT ÄNDRINGEN AVSER SIGN DATUM FASTST A BÖVING&KINNMARK K WSP, GÖTEBORG M WSP, GÖTEBORG E SIDUS, ESKILSTUNA V LEB, ESKILSTUNA Hkpflj MALMEN ANPASSNING FÖR HKP 14 0CH 15 NÄTSTATION 210m NYBYGGNAD BESKRIVNING EL- OCH TELESYSTEM HUS UPPDRAG NR UPPRÄTTAD AV DATUM FASTSTÄLLD DATUM HM HANDLÄGGARE PROJEKTNR KJELL HEDMAN A/G KOPIA NR H ANSVARIG Harald Magnusson A K / REV 1

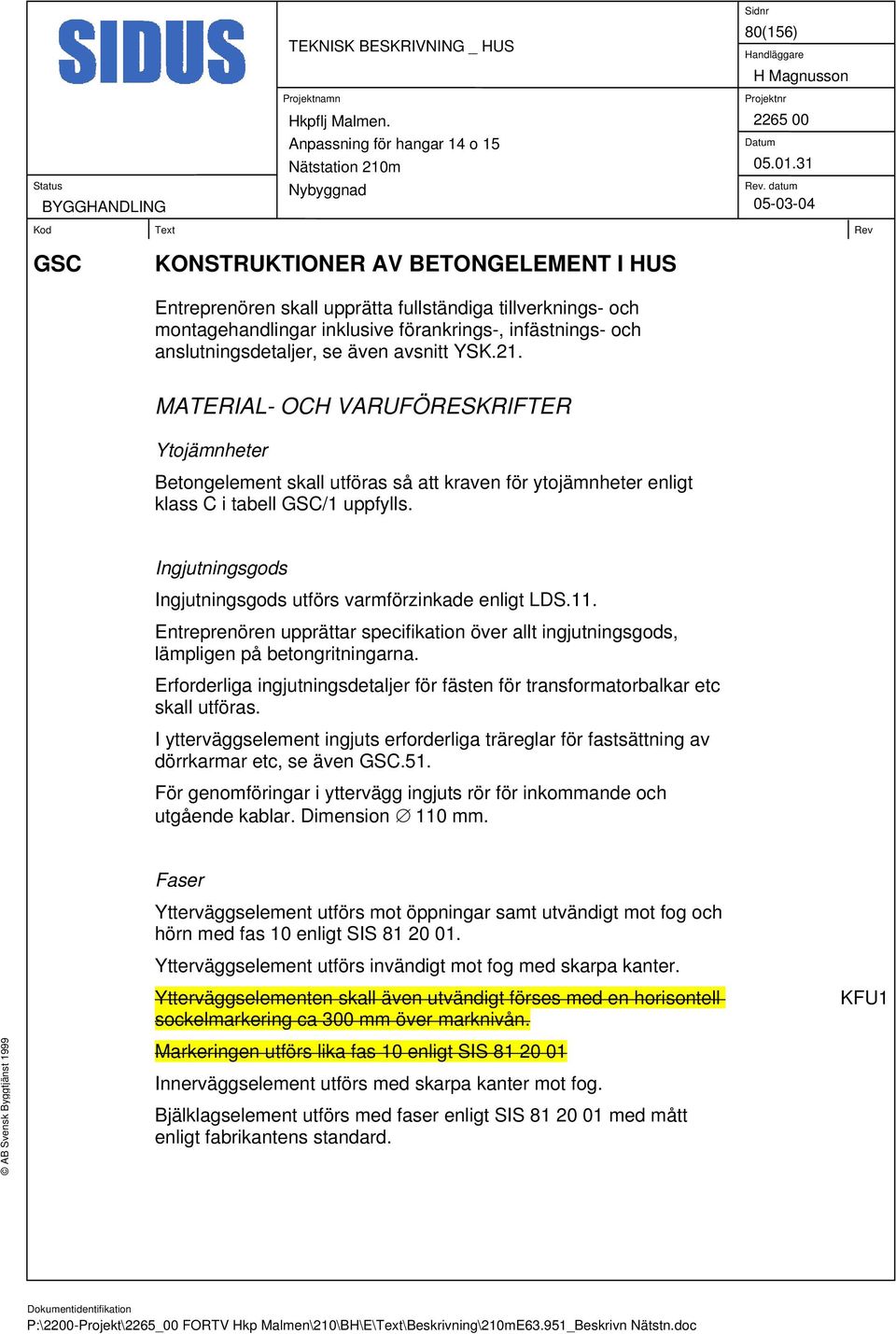

3 80(156) GSC KONSTRUKTIONER AV BETONGELEMENT I HUS Entreprenören skall upprätta fullständiga tillverknings- och montagehandlingar inklusive förankrings-, infästnings- och anslutningsdetaljer, se även avsnitt YSK.21. MATERIAL- OCH VARUFÖRESKRIFTER Ytojämnheter Betongelement skall utföras så att kraven för ytojämnheter enligt klass C i tabell GSC/1 uppfylls. Ingjutningsgods Ingjutningsgods utförs varmförzinkade enligt LDS.11. Entreprenören upprättar specifikation över allt ingjutningsgods, lämpligen på betongritningarna. Erforderliga ingjutningsdetaljer för fästen för transformatorbalkar etc skall utföras. I ytterväggselement ingjuts erforderliga träreglar för fastsättning av dörrkarmar etc, se även GSC.51. För genomföringar i yttervägg ingjuts rör för inkommande och utgående kablar. Dimension 110 mm. Faser Ytterväggselement utförs mot öppningar samt utvändigt mot fog och hörn med fas 10 enligt SIS Ytterväggselement utförs invändigt mot fog med skarpa kanter. Ytterväggselementen skall även utvändigt förses med en horisontell sockelmarkering ca 300 mm över marknivån. Markeringen utförs lika fas 10 enligt SIS Innerväggselement utförs med skarpa kanter mot fog. Bjälklagselement utförs med faser enligt SIS med mått enligt fabrikantens standard.

4 81(156) Lagning Skadat element som ej kan lagas på ett tillfredsställande sätt skall utbytas mot nytt. Montagehål skall igjutas med cementbruk. UTFÖRANDEFÖRESKRIFTER I- och efterlagningar samt igensättningar skall utföras så att angivna brandklasser innehålls och att ytan överensstämmer med angränsande ytor. GSC.5 Väggar o d av betongelement Under- och igjutning av väggelement utförs enligt prefableverantören. Igjutningen skall utföras så att föreskrivna brandklasser innehålls. Vertikala fogar mellan väggelementen skall inomhus utföras försänkta (tryckta). GSC.51 Ytterväggar o d av betongelement Ytterväggselement skall utföras som SW-element med 100 mm mineralull. Väggelement utförs utvändigt med kvastad yta. Kvastning utförs med piassavakvast med stöd av linjal. Ytterväggshörn, omfattningar runt dörrar och ytan under den horisontella sockelmarkeringen utförs dock med med finrollad yta. Hörn och omfattningar utförs med bredd lika tjockleken på ytterväggselementen. Invändigt utförs väggelementen med slätformsyta. Smygar som inte formmotgjuts skall stålglättas. Provyta på kvastad yta, ca 400x400 mm, skall visas för beställaren innan tillverkning påbörjas. Provyta skall sparas till slutbesiktningen. Förslag på tidpunkt för visning skall meddelas beställaren i god tid, ca 10 arbetsdagar före visningen. Träreglar som ingjuts i elementen skall vara impregnerade i träskyddsklass A enligt LFS.11.

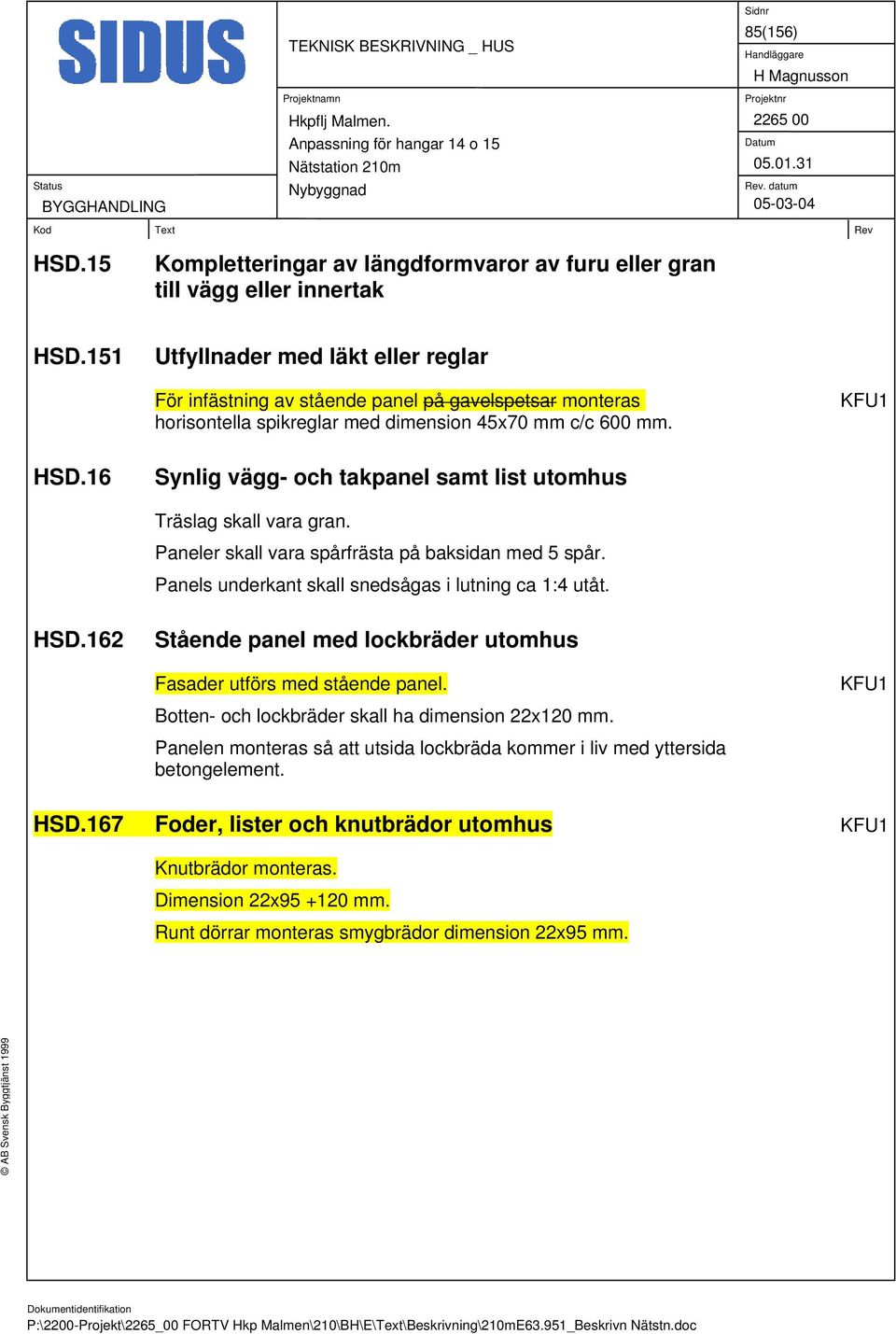

5 85(156) HSD.15 Kompletteringar av längdformvaror av furu eller gran till vägg eller innertak HSD.151 Utfyllnader med läkt eller reglar För infästning av stående panel på gavelspetsar monteras horisontella spikreglar med dimension 45x70 mm c/c 600 mm. HSD.16 Synlig vägg- och takpanel samt list utomhus Träslag skall vara gran. Paneler skall vara spårfrästa på baksidan med 5 spår. Panels underkant skall snedsågas i lutning ca 1:4 utåt. HSD.162 Stående panel med lockbräder utomhus Fasader utförs med stående panel. Botten- och lockbräder skall ha dimension 22x120 mm. Panelen monteras så att utsida lockbräda kommer i liv med yttersida betongelement. HSD.167 Foder, lister och knutbrädor utomhus Knutbrädor monteras. Dimension 22x mm. Runt dörrar monteras smygbrädor dimension 22x95 mm.

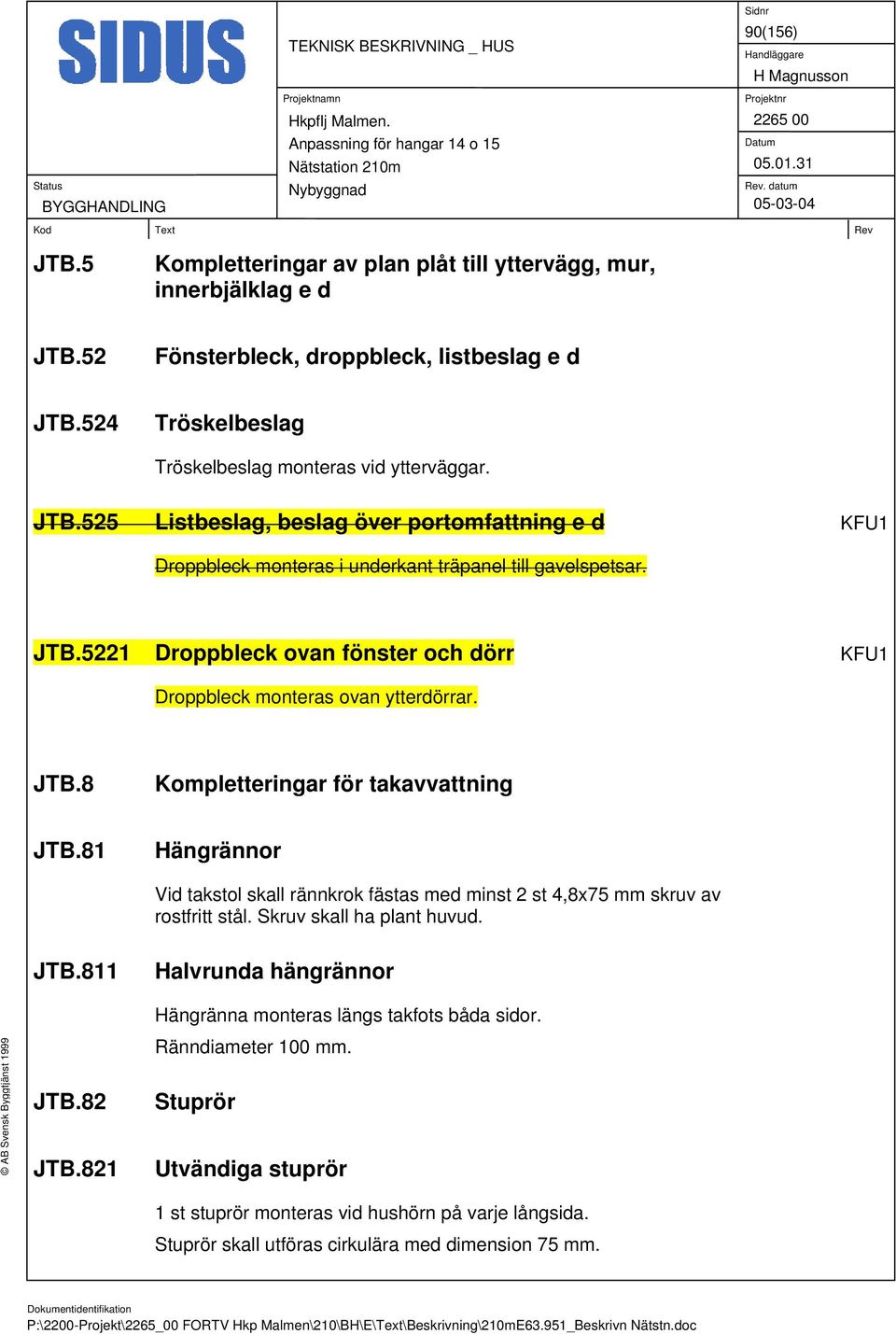

6 90(156) JTB.5 Kompletteringar av plan plåt till yttervägg, mur, innerbjälklag e d JTB.52 Fönsterbleck, droppbleck, listbeslag e d JTB.524 Tröskelbeslag Tröskelbeslag monteras vid ytterväggar. JTB.525 Listbeslag, beslag över portomfattning e d Droppbleck monteras i underkant träpanel till gavelspetsar. JTB.5221 Droppbleck ovan fönster och dörr Droppbleck monteras ovan ytterdörrar. JTB.8 Kompletteringar för takavvattning JTB.81 Hängrännor Vid takstol skall rännkrok fästas med minst 2 st 4,8x75 mm skruv av rostfritt stål. Skruv skall ha plant huvud. JTB.811 Halvrunda hängrännor Hängränna monteras längs takfots båda sidor. JTB.82 JTB.821 Ränndiameter 100 mm. Stuprör Utvändiga stuprör 1 st stuprör monteras vid hushörn på varje långsida. Stuprör skall utföras cirkulära med dimension 75 mm.

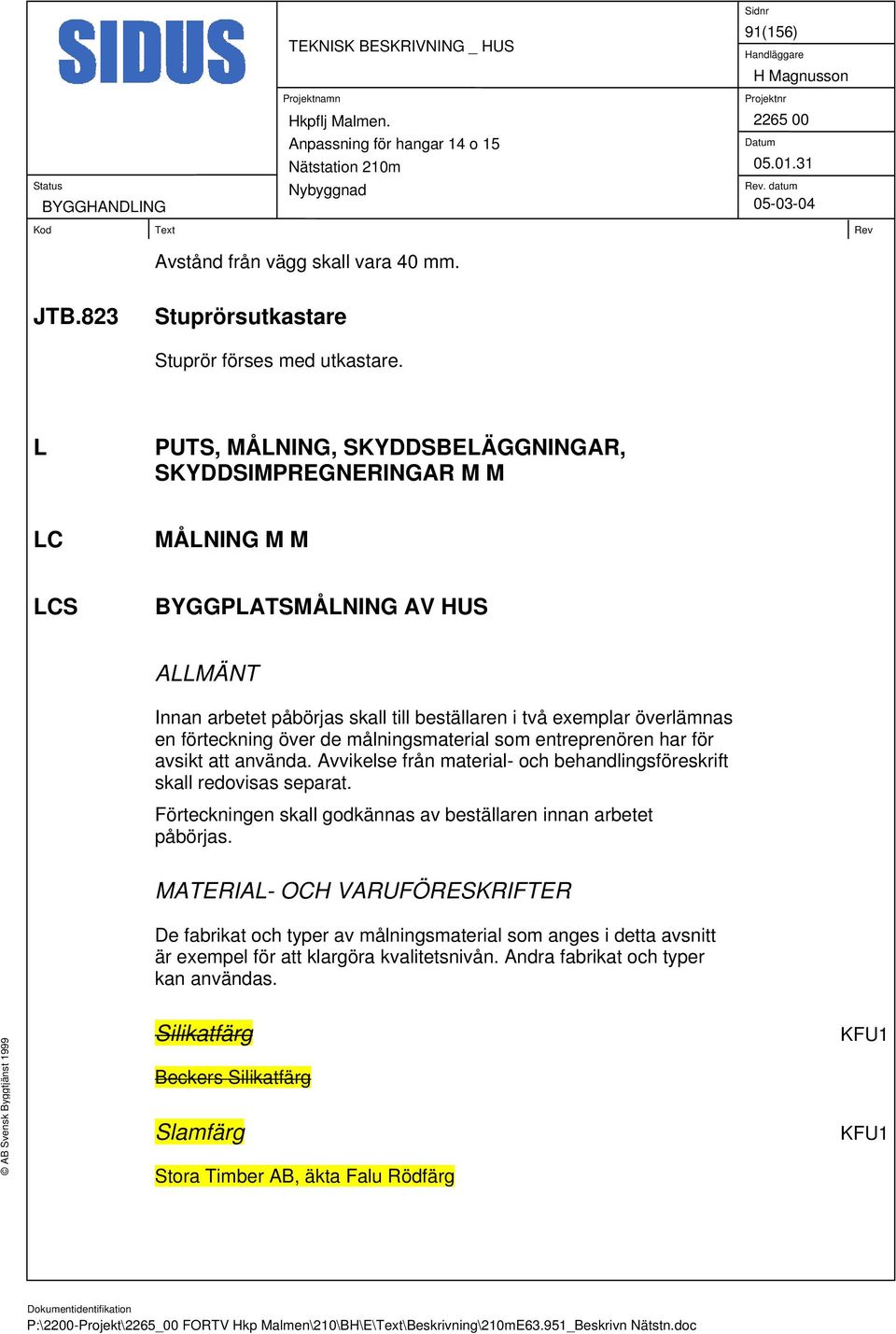

7 91(156) Avstånd från vägg skall vara 40 mm. JTB.823 Stuprörsutkastare Stuprör förses med utkastare. L PUTS, MÅLNING, SKYDDSBELÄGGNINGAR, SKYDDSIMPREGNERINGAR M M LC MÅLNING M M LCS BYGGPLATSMÅLNING AV HUS ALLMÄNT Innan arbetet påbörjas skall till beställaren i två exemplar överlämnas en förteckning över de målningsmaterial som entreprenören har för avsikt att använda. Avvikelse från material- och behandlingsföreskrift skall redovisas separat. Förteckningen skall godkännas av beställaren innan arbetet påbörjas. MATERIAL- OCH VARUFÖRESKRIFTER De fabrikat och typer av målningsmaterial som anges i detta avsnitt är exempel för att klargöra kvalitetsnivån. Andra fabrikat och typer kan användas. Silikatfärg Beckers Silikatfärg Slamfärg Stora Timber AB, äkta Falu Rödfärg

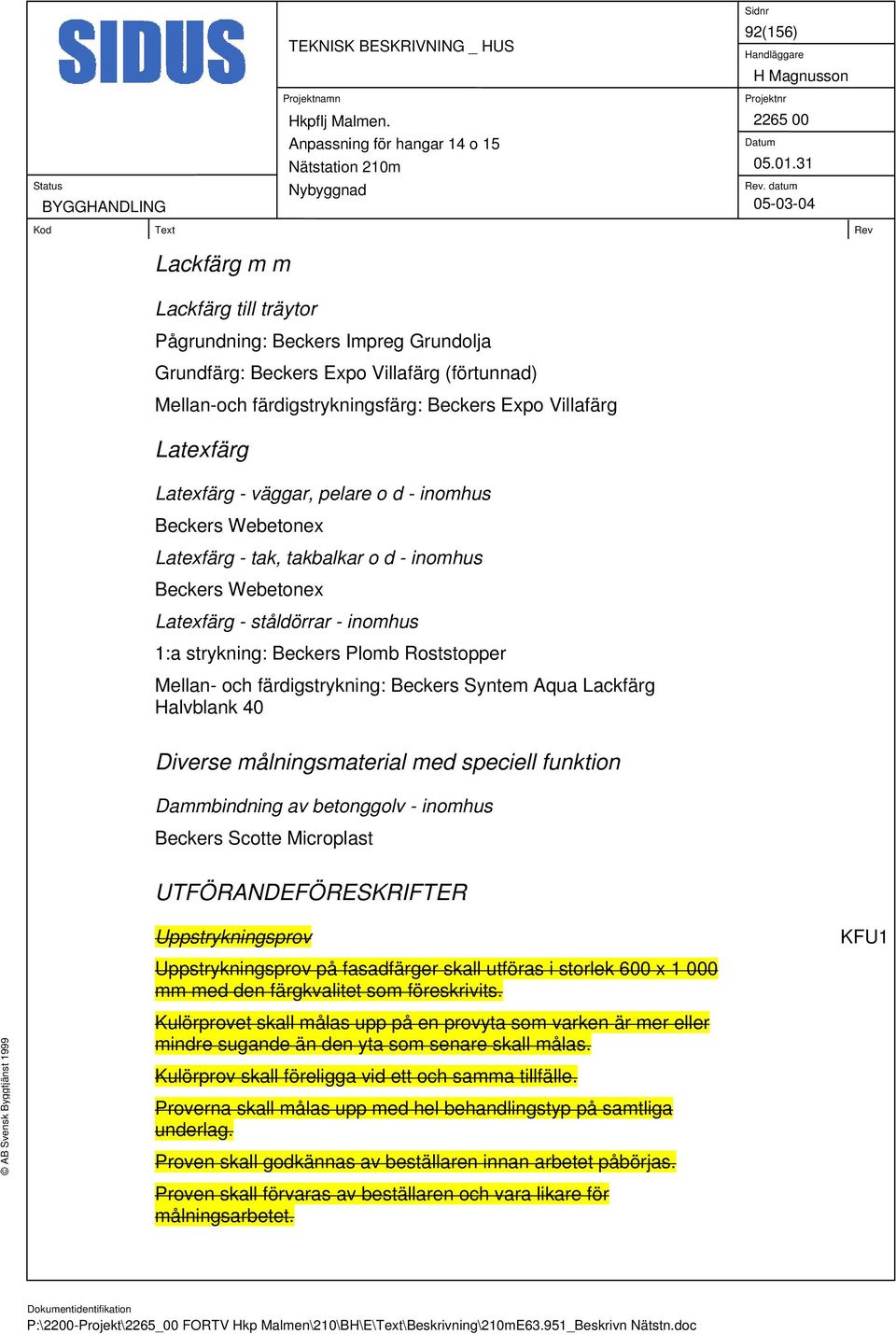

8 92(156) Lackfärg m m Lackfärg till träytor Pågrundning: Beckers Impreg Grundolja Grundfärg: Beckers Expo Villafärg (förtunnad) Mellan-och färdigstrykningsfärg: Beckers Expo Villafärg Latexfärg Latexfärg - väggar, pelare o d - inomhus Beckers Webetonex Latexfärg - tak, takbalkar o d - inomhus Beckers Webetonex Latexfärg - ståldörrar - inomhus 1:a strykning: Beckers Plomb Roststopper Mellan- och färdigstrykning: Beckers Syntem Aqua Lackfärg Halvblank 40 Diverse målningsmaterial med speciell funktion Dammbindning av betonggolv - inomhus Beckers Scotte Microplast UTFÖRANDEFÖRESKRIFTER Uppstrykningsprov Uppstrykningsprov på fasadfärger skall utföras i storlek 600 x mm med den färgkvalitet som föreskrivits. Kulörprovet skall målas upp på en provyta som varken är mer eller mindre sugande än den yta som senare skall målas. Kulörprov skall föreligga vid ett och samma tillfälle. Proverna skall målas upp med hel behandlingstyp på samtliga underlag. Proven skall godkännas av beställaren innan arbetet påbörjas. Proven skall förvaras av beställaren och vara likare för målningsarbetet.

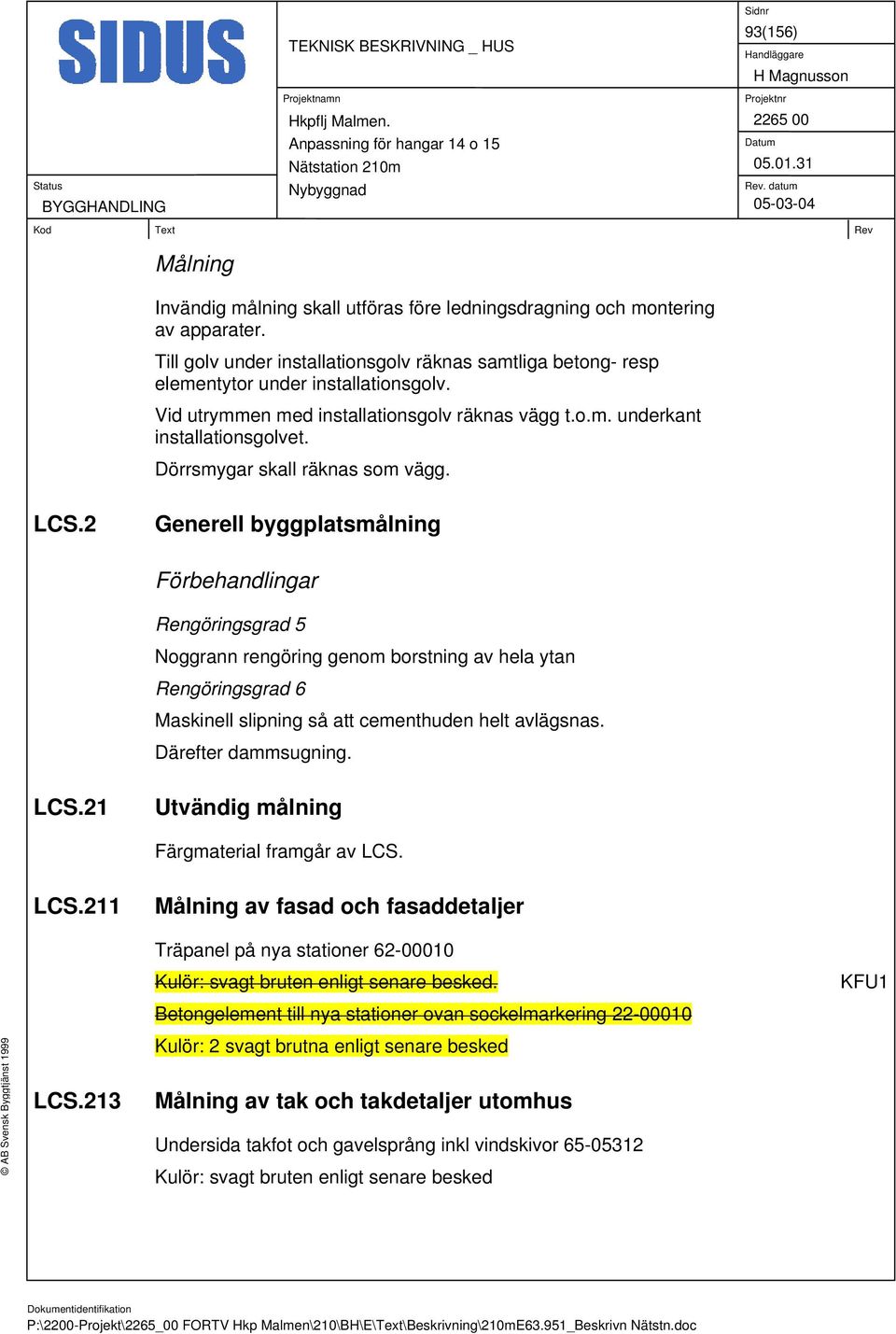

9 93(156) Målning Invändig målning skall utföras före ledningsdragning och montering av apparater. Till golv under installationsgolv räknas samtliga betong- resp elementytor under installationsgolv. Vid utrymmen med installationsgolv räknas vägg t.o.m. underkant installationsgolvet. Dörrsmygar skall räknas som vägg. LCS.2 Generell byggplatsmålning Förbehandlingar Rengöringsgrad 5 Noggrann rengöring genom borstning av hela ytan Rengöringsgrad 6 Maskinell slipning så att cementhuden helt avlägsnas. Därefter dammsugning. LCS.21 Utvändig målning Färgmaterial framgår av LCS. LCS.211 Målning av fasad och fasaddetaljer Träpanel på nya stationer LCS.213 Kulör: svagt bruten enligt senare besked. Betongelement till nya stationer ovan sockelmarkering Kulör: 2 svagt brutna enligt senare besked Målning av tak och takdetaljer utomhus Undersida takfot och gavelsprång inkl vindskivor Kulör: svagt bruten enligt senare besked

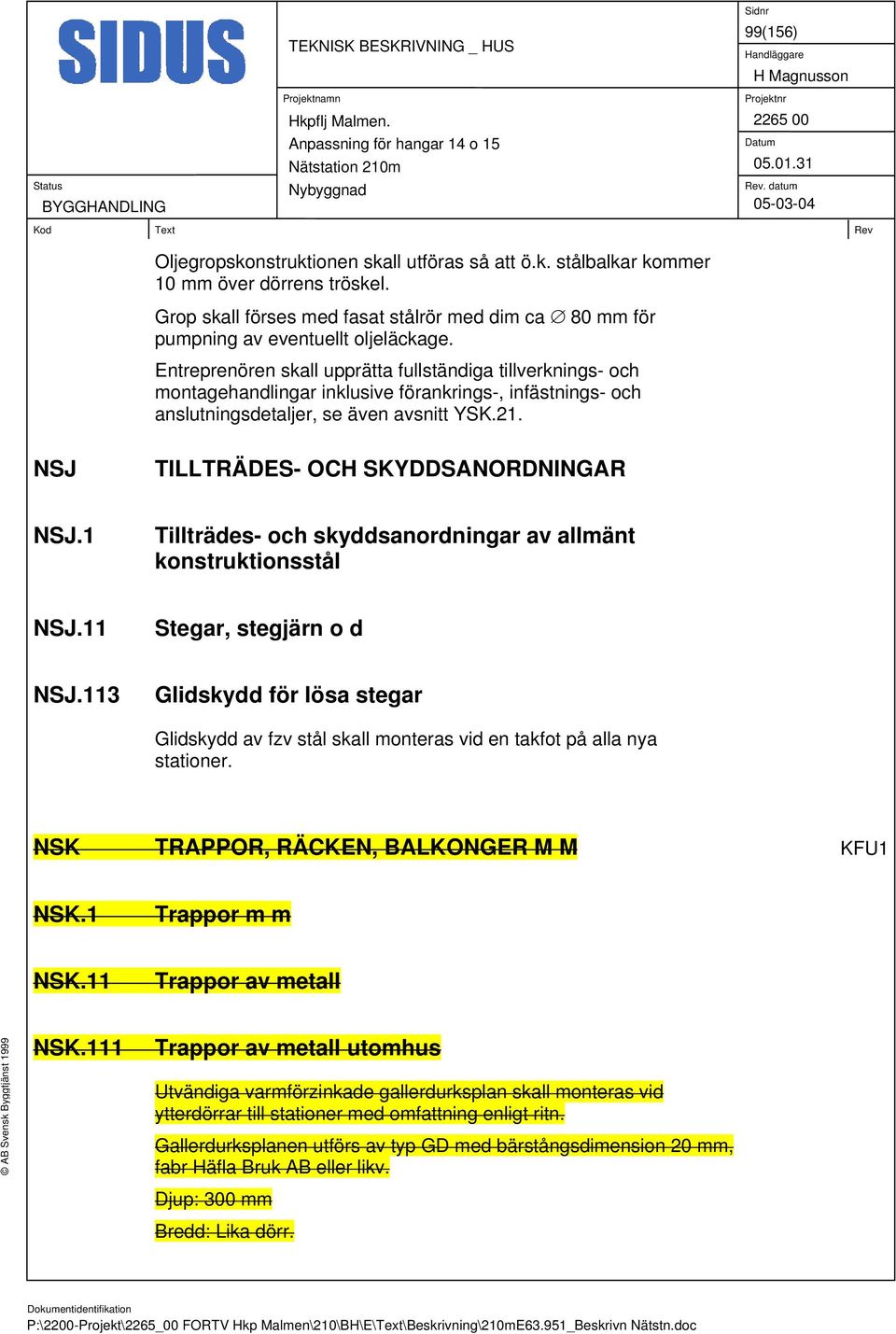

10 99(156) Oljegropskonstruktionen skall utföras så att ö.k. stålbalkar kommer 10 mm över dörrens tröskel. Grop skall förses med fasat stålrör med dim ca 80 mm för pumpning av eventuellt oljeläckage. Entreprenören skall upprätta fullständiga tillverknings- och montagehandlingar inklusive förankrings-, infästnings- och anslutningsdetaljer, se även avsnitt YSK.21. NSJ TILLTRÄDES- OCH SKYDDSANORDNINGAR NSJ.1 Tillträdes- och skyddsanordningar av allmänt konstruktionsstål NSJ.11 Stegar, stegjärn o d NSJ.113 Glidskydd för lösa stegar Glidskydd av fzv stål skall monteras vid en takfot på alla nya stationer. NSK TRAPPOR, RÄCKEN, BALKONGER M M NSK.1 Trappor m m NSK.11 Trappor av metall NSK.111 Trappor av metall utomhus Utvändiga varmförzinkade gallerdurksplan skall monteras vid ytterdörrar till stationer med omfattning enligt ritn. Gallerdurksplanen utförs av typ GD med bärstångsdimension 20 mm, fabr Häfla Bruk AB eller likv. Djup: 300 mm Bredd: Lika dörr.

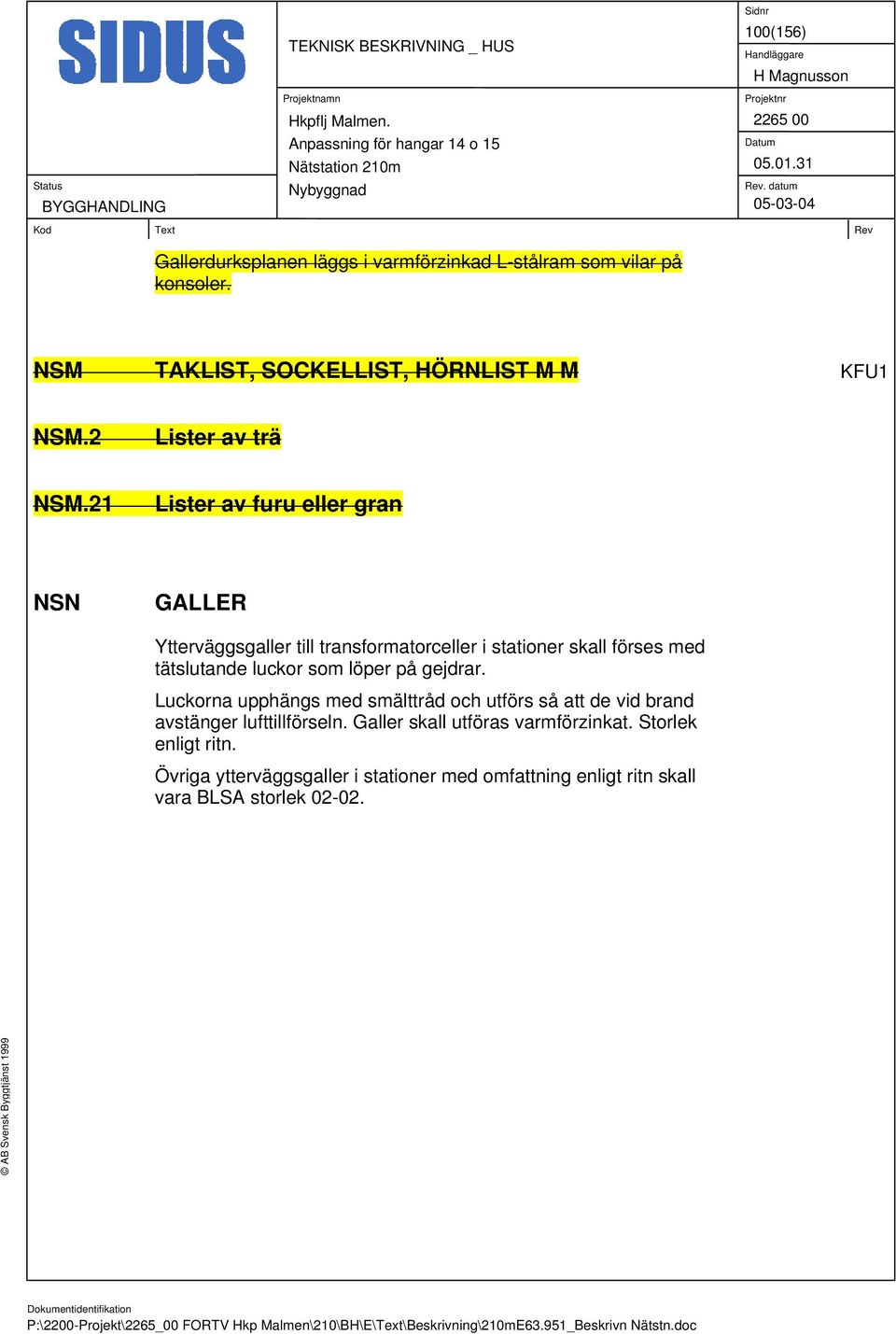

11 100(156) Gallerdurksplanen läggs i varmförzinkad L-stålram som vilar på konsoler. NSM TAKLIST, SOCKELLIST, HÖRNLIST M M NSM.2 Lister av trä NSM.21 Lister av furu eller gran NSN GALLER Ytterväggsgaller till transformatorceller i stationer skall förses med tätslutande luckor som löper på gejdrar. Luckorna upphängs med smälttråd och utförs så att de vid brand avstänger lufttillförseln. Galler skall utföras varmförzinkat. Storlek enligt ritn. Övriga ytterväggsgaller i stationer med omfattning enligt ritn skall vara BLSA storlek

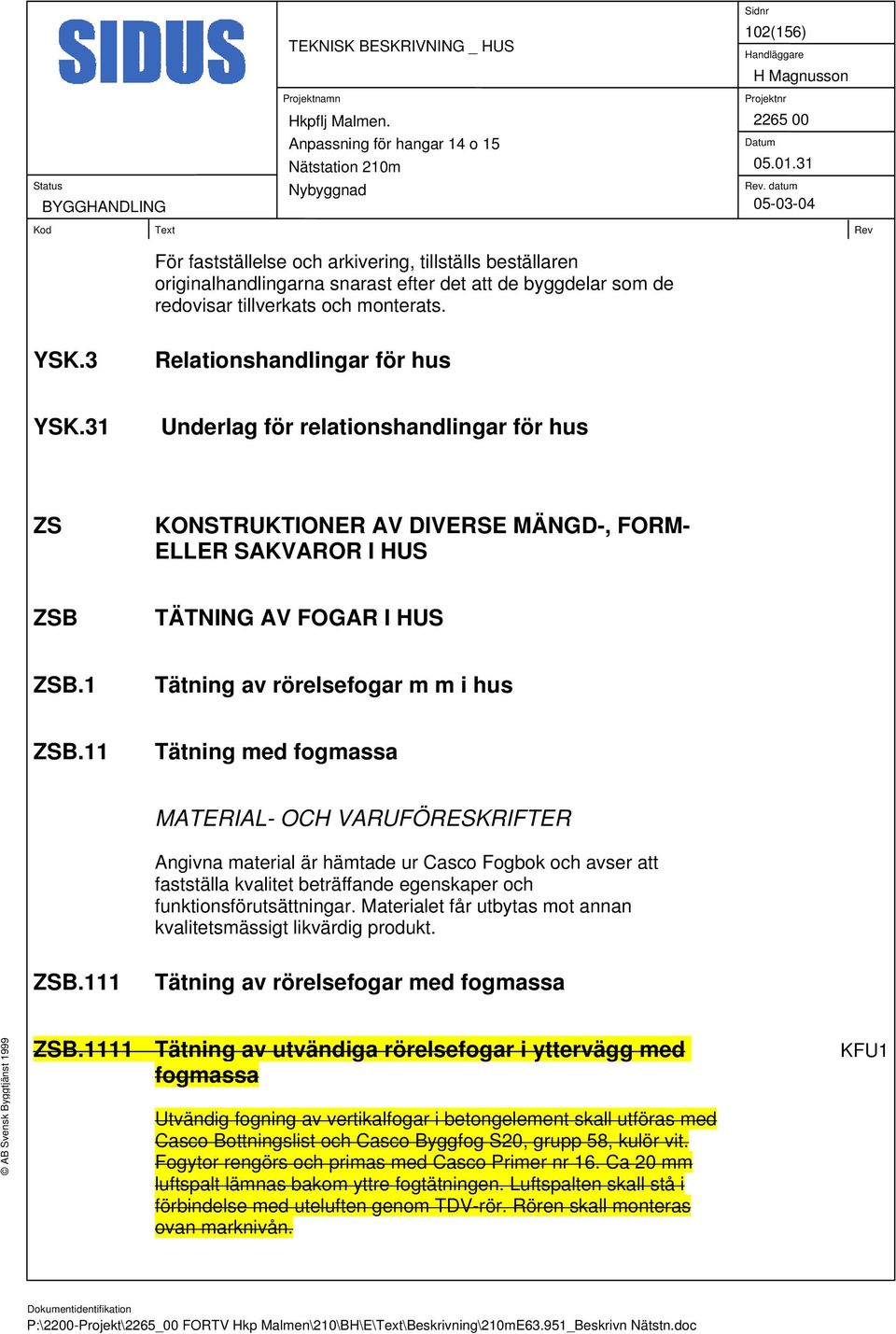

12 102(156) För fastställelse och arkivering, tillställs beställaren originalhandlingarna snarast efter det att de byggdelar som de redovisar tillverkats och monterats. YSK.3 Relationshandlingar för hus YSK.31 Underlag för relationshandlingar för hus ZS KONSTRUKTIONER AV DIVERSE MÄNGD-, FORM- ELLER SAKVAROR I HUS ZSB TÄTNING AV FOGAR I HUS ZSB.1 Tätning av rörelsefogar m m i hus ZSB.11 Tätning med fogmassa MATERIAL- OCH VARUFÖRESKRIFTER Angivna material är hämtade ur Casco Fogbok och avser att fastställa kvalitet beträffande egenskaper och funktionsförutsättningar. Materialet får utbytas mot annan kvalitetsmässigt likvärdig produkt. ZSB.111 Tätning av rörelsefogar med fogmassa ZSB.1111 Tätning av utvändiga rörelsefogar i yttervägg med fogmassa Utvändig fogning av vertikalfogar i betongelement skall utföras med Casco Bottningslist och Casco Byggfog S20, grupp 58, kulör vit. Fogytor rengörs och primas med Casco Primer nr 16. Ca 20 mm luftspalt lämnas bakom yttre fogtätningen. Luftspalten skall stå i förbindelse med uteluften genom TDV-rör. Rören skall monteras ovan marknivån.

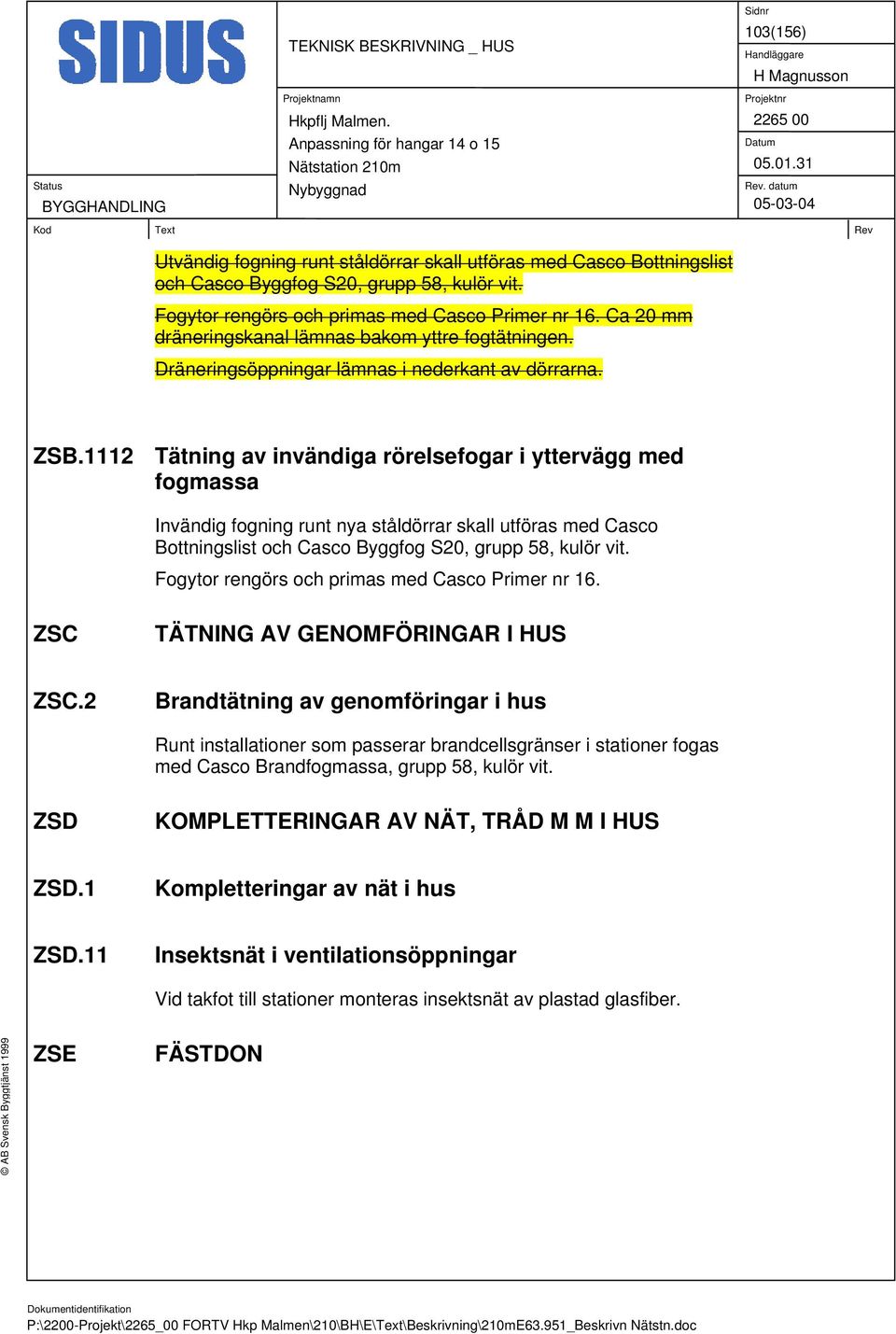

13 103(156) Utvändig fogning runt ståldörrar skall utföras med Casco Bottningslist och Casco Byggfog S20, grupp 58, kulör vit. Fogytor rengörs och primas med Casco Primer nr 16. Ca 20 mm dräneringskanal lämnas bakom yttre fogtätningen. Dräneringsöppningar lämnas i nederkant av dörrarna. ZSB.1112 Tätning av invändiga rörelsefogar i yttervägg med fogmassa Invändig fogning runt nya ståldörrar skall utföras med Casco Bottningslist och Casco Byggfog S20, grupp 58, kulör vit. Fogytor rengörs och primas med Casco Primer nr 16. ZSC TÄTNING AV GENOMFÖRINGAR I HUS ZSC.2 Brandtätning av genomföringar i hus Runt installationer som passerar brandcellsgränser i stationer fogas med Casco Brandfogmassa, grupp 58, kulör vit. ZSD KOMPLETTERINGAR AV NÄT, TRÅD M M I HUS ZSD.1 Kompletteringar av nät i hus ZSD.11 Insektsnät i ventilationsöppningar Vid takfot till stationer monteras insektsnät av plastad glasfiber. ZSE FÄSTDON
