AQ ARKITEKTER K / HKPFLJ MALMEN ANPASSNING FÖR HKP 14 o 15 BY15 TVÄTTHALL. Sida 1(58) BYGGNADSBESKRIVNING HUS GÖRAN GUNNARSSON

Transkript

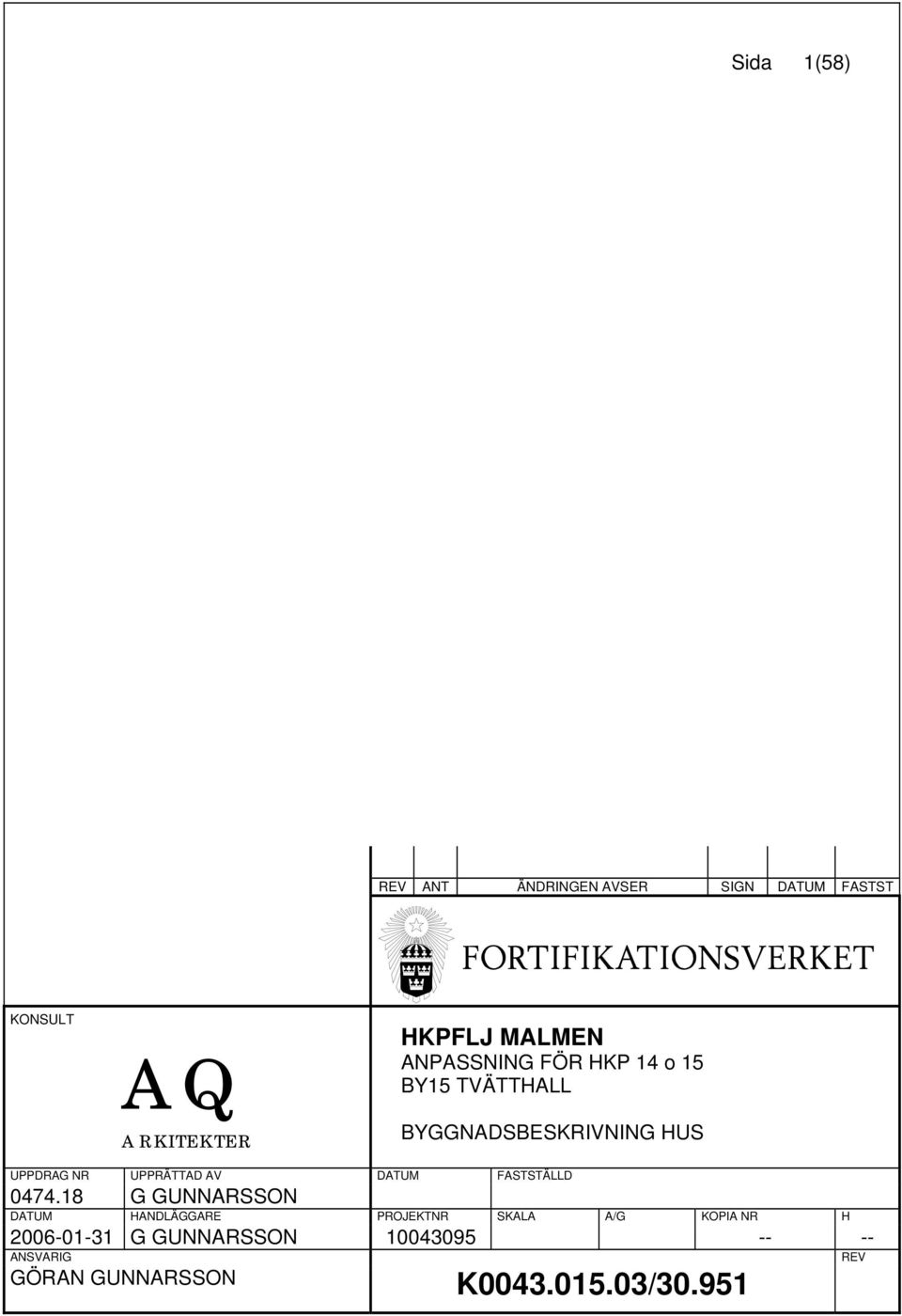

1 Sida 1(58) REV ANT ÄNDRINGEN AVSER SIGN DATUM FASTST KONSULT AQ ARKITEKTER ANPASSNING FÖR HKP 14 o 15 BY15 TVÄTTHALL BYGGNADSBESKRIVNING HUS UPPDRAG NR UPPRÄTTAD AV DATUM FASTSTÄLLD DATUM G GUNNARSSON HANDLÄGGARE PROJEKTNR SKALA A/G KOPIA NR H G GUNNARSSON ANSVARIG REV GÖRAN GUNNARSSON

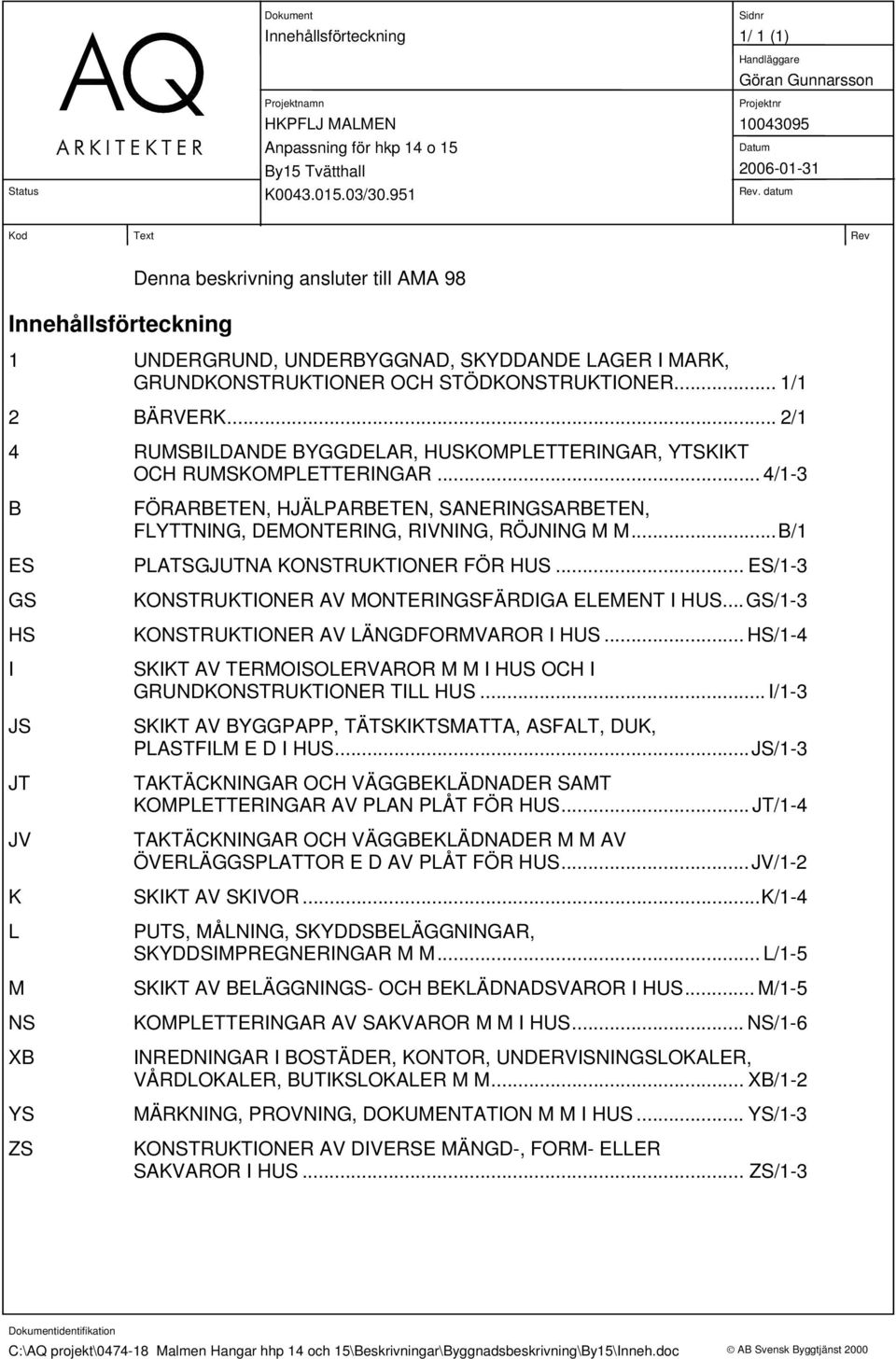

2 Innehållsförteckning 1/ 1 (1) Innehållsförteckning Denna beskrivning ansluter till AMA 98 1 UNDERGRUND, UNDERBYGGNAD, SKYDDANDE LAGER I MARK, GRUNDKONSTRUKTIONER OCH STÖDKONSTRUKTIONER... 1/1 2 BÄRVERK... 2/1 4 RUMSBILDANDE BYGGDELAR, HUSKOMPLETTERINGAR, YTSKIKT OCH RUMSKOMPLETTERINGAR... 4/1-3 B ES GS HS I JS JT JV K L M NS XB YS ZS FÖRARBETEN, HJÄLPARBETEN, SANERINGSARBETEN, FLYTTNING, DEMONTERING, RIVNING, RÖJNING M M...B/1 PLATSGJUTNA KONSTRUKTIONER FÖR HUS... ES/1-3 KONSTRUKTIONER AV MONTERINGSFÄRDIGA ELEMENT I HUS...GS/1-3 KONSTRUKTIONER AV LÄNGDFORMVAROR I HUS... HS/1-4 SKIKT AV TERMOISOLERVAROR M M I HUS OCH I GRUNDKONSTRUKTIONER TILL HUS... I/1-3 SKIKT AV BYGGPAPP, TÄTSKIKTSMATTA, ASFALT, DUK, PLASTFILM E D I HUS...JS/1-3 TAKTÄCKNINGAR OCH VÄGGBEKLÄDNADER SAMT KOMPLETTERINGAR AV PLAN PLÅT FÖR HUS... JT/1-4 TAKTÄCKNINGAR OCH VÄGGBEKLÄDNADER M M AV ÖVERLÄGGSPLATTOR E D AV PLÅT FÖR HUS...JV/1-2 SKIKT AV SKIVOR...K/1-4 PUTS, MÅLNING, SKYDDSBELÄGGNINGAR, SKYDDSIMPREGNERINGAR M M... L/1-5 SKIKT AV BELÄGGNINGS- OCH BEKLÄDNADSVAROR I HUS... M/1-5 KOMPLETTERINGAR AV SAKVAROR M M I HUS... NS/1-6 INREDNINGAR I BOSTÄDER, KONTOR, UNDERVISNINGSLOKALER, VÅRDLOKALER, BUTIKSLOKALER M M... XB/1-2 MÄRKNING, PROVNING, DOKUMENTATION M M I HUS... YS/1-3 KONSTRUKTIONER AV DIVERSE MÄNGD-, FORM- ELLER SAKVAROR I HUS... ZS/1-3 C:\AQ projekt\ Malmen Hangar hhp 14 och 15\Beskrivningar\Byggnadsbeskrivning\By15\Inneh.doc AB Svensk Byggtjänst 2000

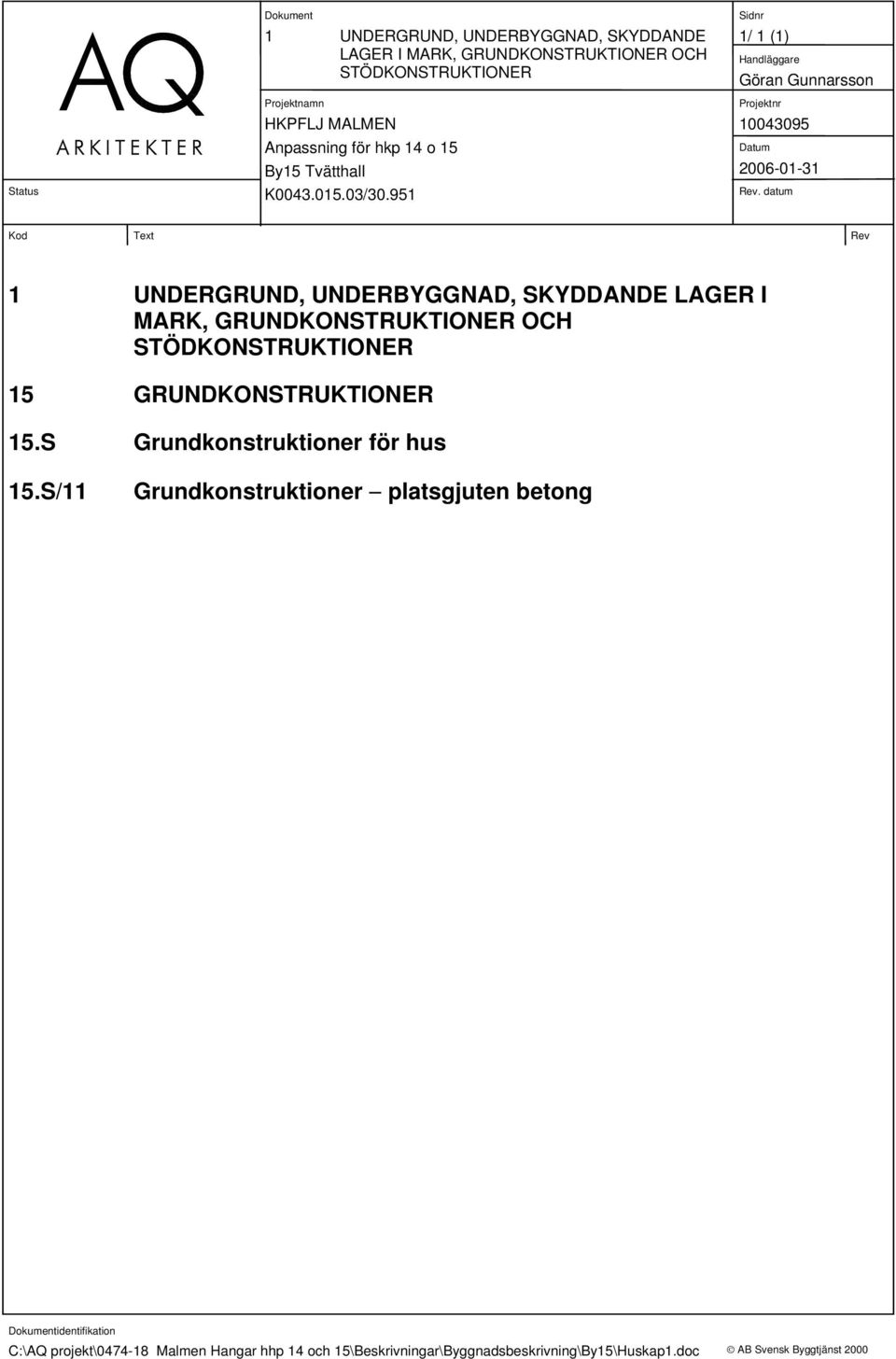

3 1 UNDERGRUND, UNDERBYGGNAD, SKYDDANDE LAGER I MARK, GRUNDKONSTRUKTIONER OCH STÖDKONSTRUKTIONER 1/ 1 (1) 1 UNDERGRUND, UNDERBYGGNAD, SKYDDANDE LAGER I MARK, GRUNDKONSTRUKTIONER OCH STÖDKONSTRUKTIONER 15 GRUNDKONSTRUKTIONER 15.S Grundkonstruktioner för hus 15.S/11 Grundkonstruktioner platsgjuten betong C:\AQ projekt\ Malmen Hangar hhp 14 och 15\Beskrivningar\Byggnadsbeskrivning\By15\Huskap1.doc AB Svensk Byggtjänst 2000

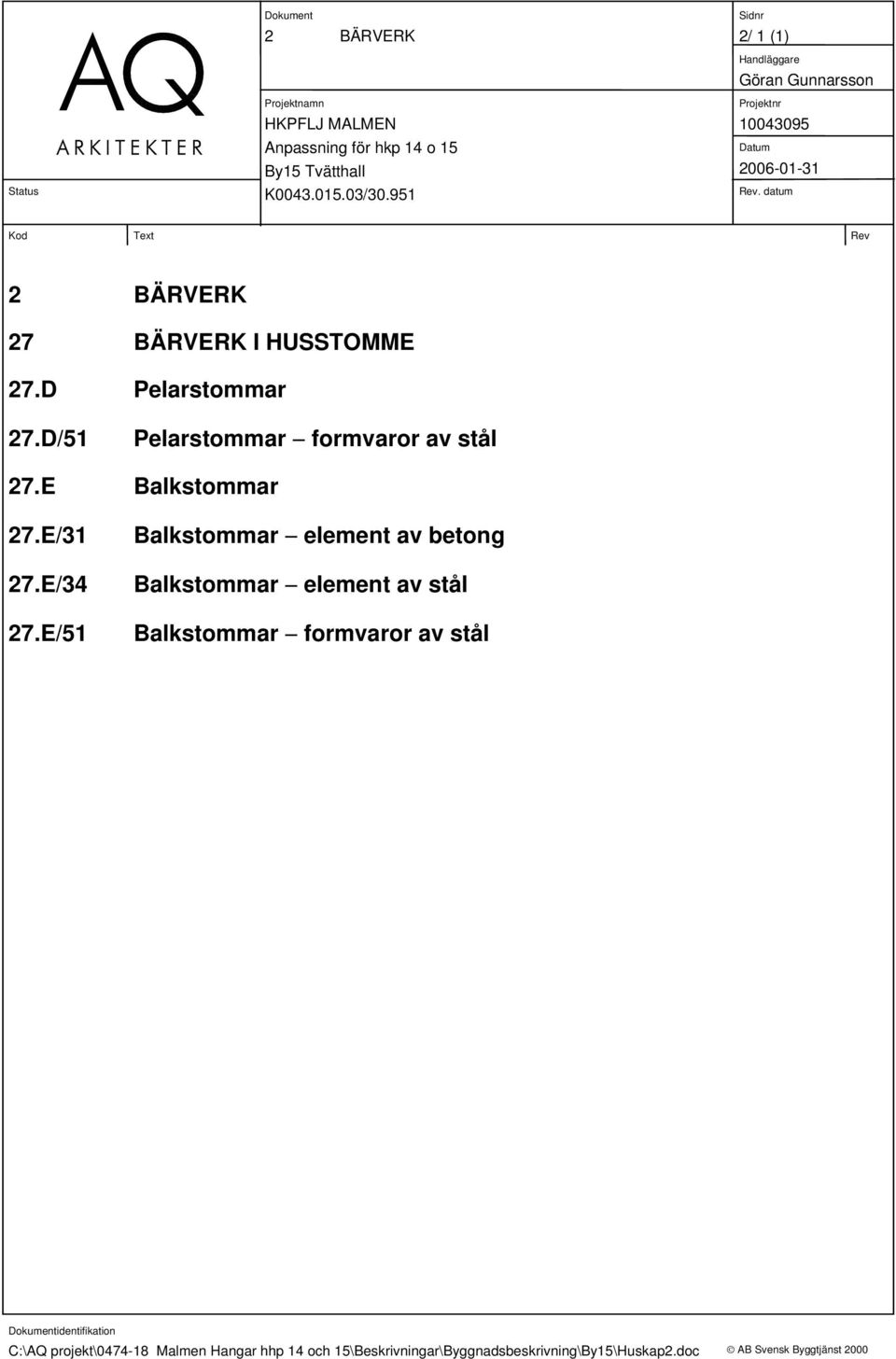

4 2 BÄRVERK 2/ 1 (1) 2 BÄRVERK 27 BÄRVERK I HUSSTOMME 27.D Pelarstommar 27.D/51 Pelarstommar formvaror av stål 27.E Balkstommar 27.E/31 27.E/34 27.E/51 Balkstommar element av betong Balkstommar element av stål Balkstommar formvaror av stål C:\AQ projekt\ Malmen Hangar hhp 14 och 15\Beskrivningar\Byggnadsbeskrivning\By15\Huskap2.doc AB Svensk Byggtjänst 2000

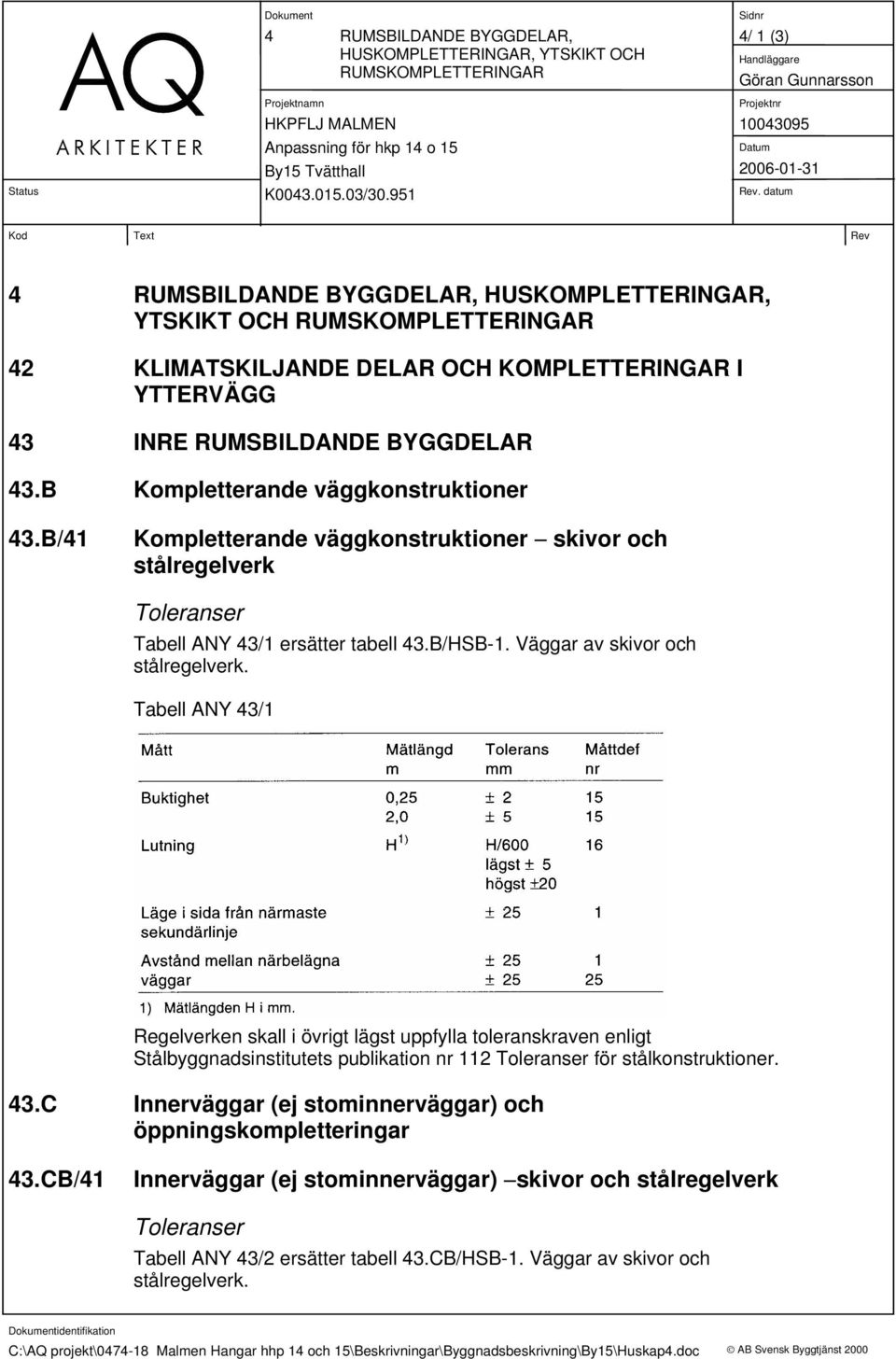

5 4 RUMSBILDANDE BYGGDELAR, HUSKOMPLETTERINGAR, YTSKIKT OCH RUMSKOMPLETTERINGAR 4/ 1 (3) 4 RUMSBILDANDE BYGGDELAR, HUSKOMPLETTERINGAR, YTSKIKT OCH RUMSKOMPLETTERINGAR 42 KLIMATSKILJANDE DELAR OCH KOMPLETTERINGAR I YTTERVÄGG 43 INRE RUMSBILDANDE BYGGDELAR 43.B Kompletterande väggkonstruktioner 43.B/41 Kompletterande väggkonstruktioner skivor och stålregelverk Toleranser Tabell ANY 43/1 ersätter tabell 43.B/HSB-1. Väggar av skivor och stålregelverk. Tabell ANY 43/1 Regelverken skall i övrigt lägst uppfylla toleranskraven enligt Stålbyggnadsinstitutets publikation nr 112 Toleranser för stålkonstruktioner. 43.C Innerväggar (ej stominnerväggar) och öppningskompletteringar 43.CB/41 Innerväggar (ej stominnerväggar) skivor och stålregelverk Toleranser Tabell ANY 43/2 ersätter tabell 43.CB/HSB-1. Väggar av skivor och stålregelverk. C:\AQ projekt\ Malmen Hangar hhp 14 och 15\Beskrivningar\Byggnadsbeskrivning\By15\Huskap4.doc AB Svensk Byggtjänst 2000

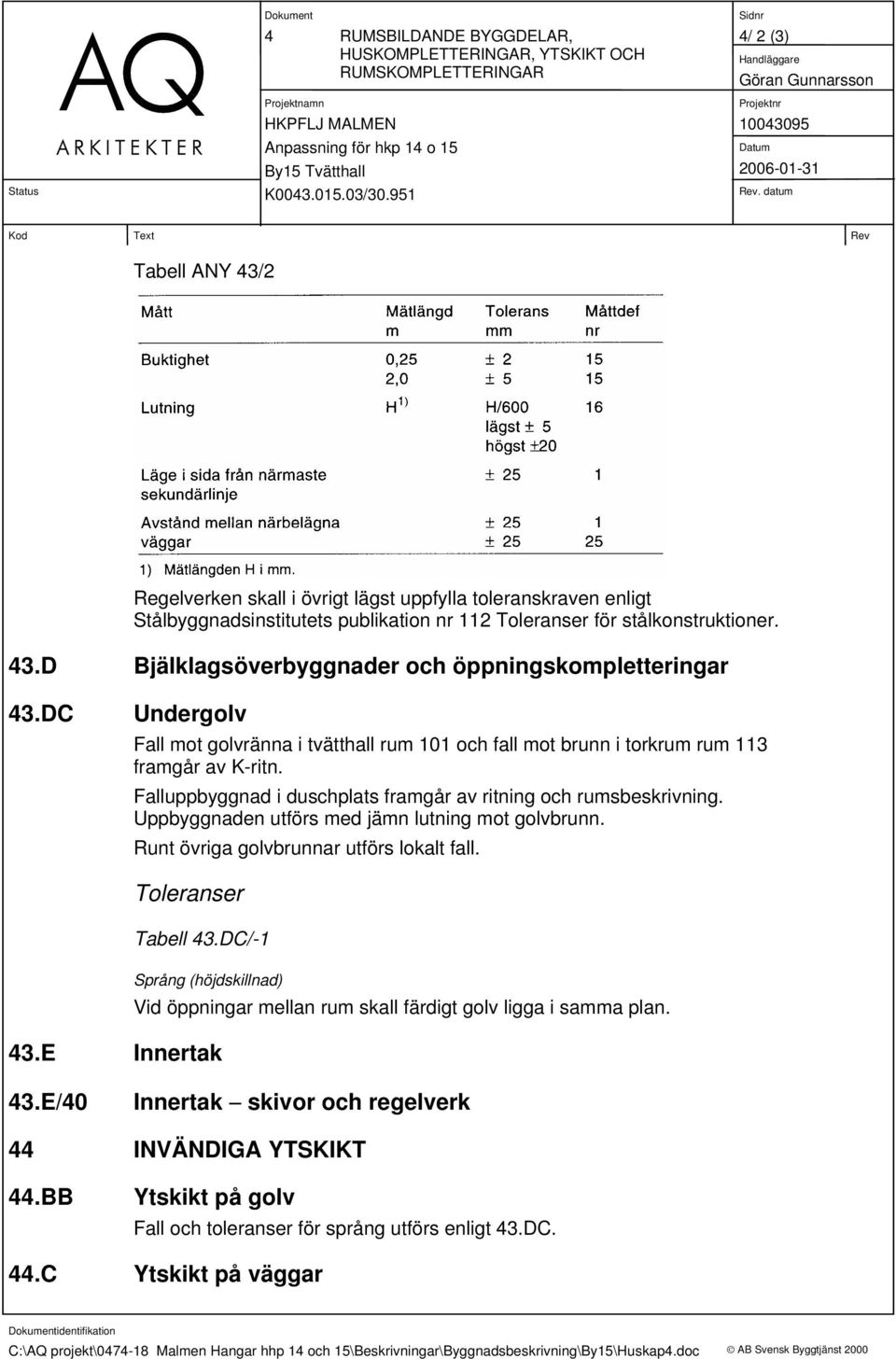

6 4 RUMSBILDANDE BYGGDELAR, HUSKOMPLETTERINGAR, YTSKIKT OCH RUMSKOMPLETTERINGAR 4/ 2 (3) Tabell ANY 43/2 Regelverken skall i övrigt lägst uppfylla toleranskraven enligt Stålbyggnadsinstitutets publikation nr 112 Toleranser för stålkonstruktioner. 43.D Bjälklagsöverbyggnader och öppningskompletteringar 43.DC Undergolv Fall mot golvränna i tvätthall rum 101 och fall mot brunn i torkrum rum 113 framgår av K-ritn. Falluppbyggnad i duschplats framgår av ritning och rumsbeskrivning. Uppbyggnaden utförs med jämn lutning mot golvbrunn. Runt övriga golvbrunnar utförs lokalt fall. Toleranser 43.E Innertak Tabell 43.DC/-1 Språng (höjdskillnad) Vid öppningar mellan rum skall färdigt golv ligga i samma plan. 43.E/40 Innertak skivor och regelverk 44 INVÄNDIGA YTSKIKT 44.BB Ytskikt på golv Fall och toleranser för språng utförs enligt 43.DC. 44.C Ytskikt på väggar C:\AQ projekt\ Malmen Hangar hhp 14 och 15\Beskrivningar\Byggnadsbeskrivning\By15\Huskap4.doc AB Svensk Byggtjänst 2000

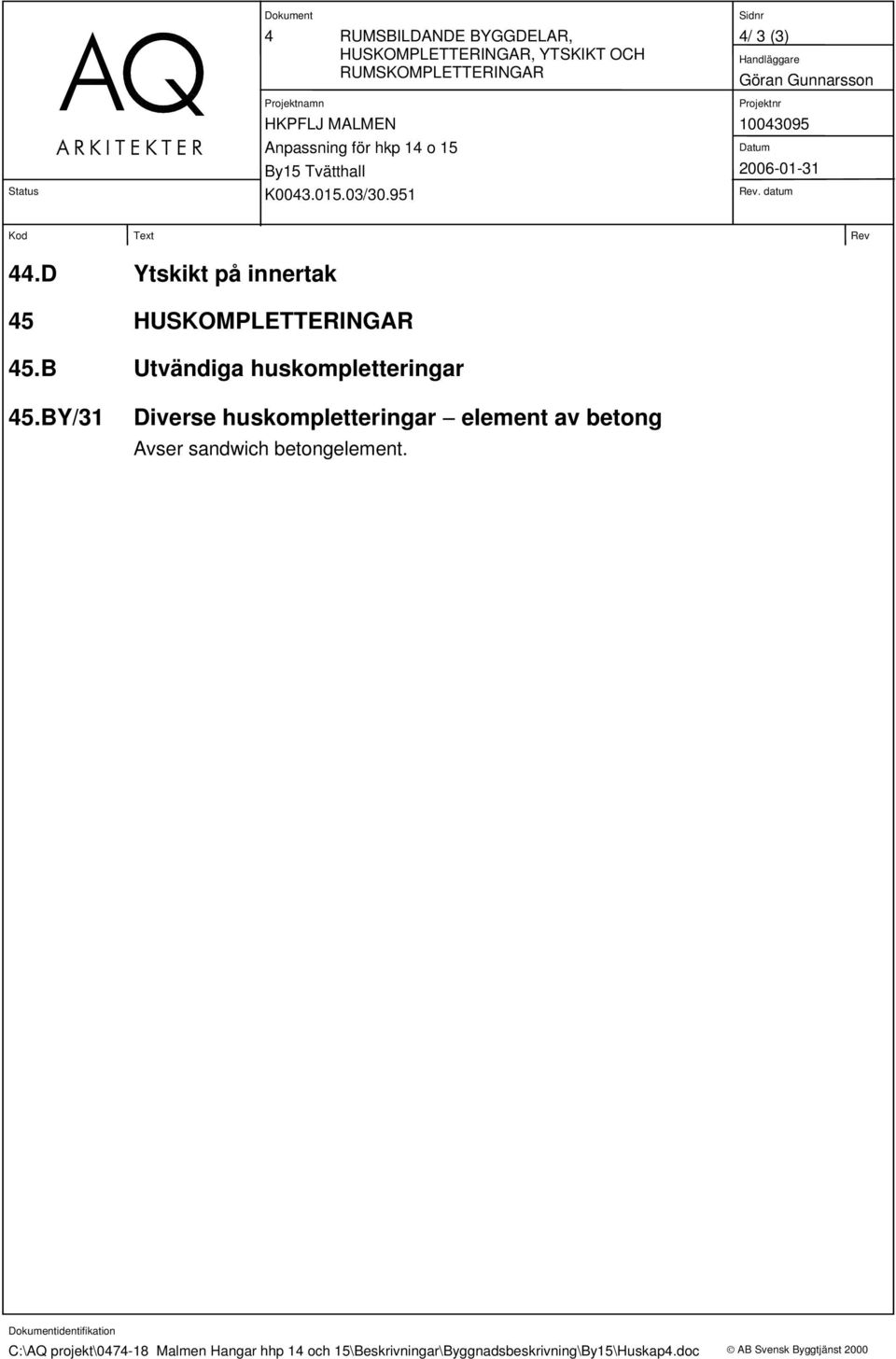

7 4 RUMSBILDANDE BYGGDELAR, HUSKOMPLETTERINGAR, YTSKIKT OCH RUMSKOMPLETTERINGAR 4/ 3 (3) 44.D Ytskikt på innertak 45 HUSKOMPLETTERINGAR 45.B Utvändiga huskompletteringar 45.BY/31 Diverse huskompletteringar element av betong Avser sandwich betongelement. C:\AQ projekt\ Malmen Hangar hhp 14 och 15\Beskrivningar\Byggnadsbeskrivning\By15\Huskap4.doc AB Svensk Byggtjänst 2000

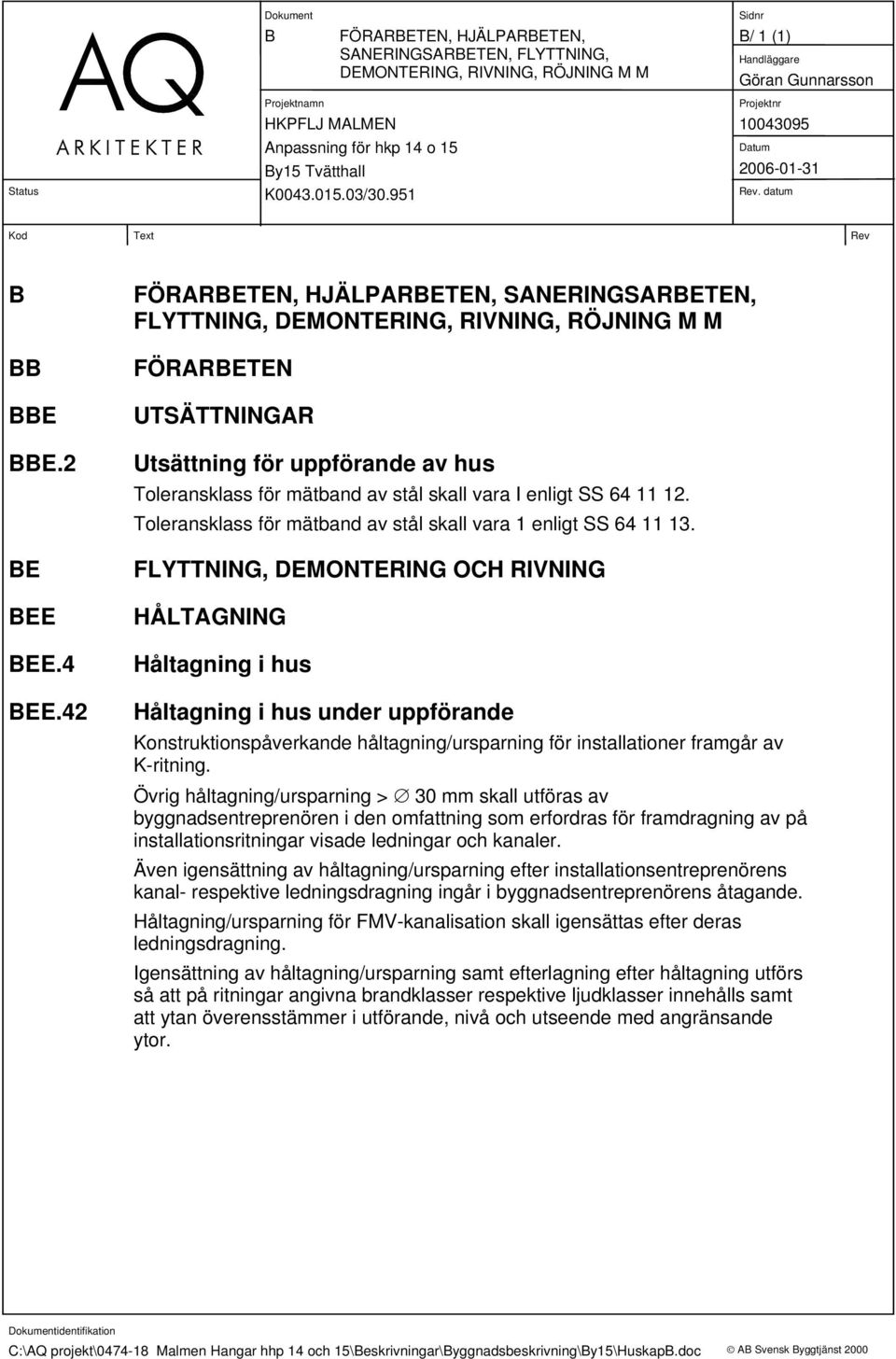

8 B FÖRARBETEN, HJÄLPARBETEN, SANERINGSARBETEN, FLYTTNING, DEMONTERING, RIVNING, RÖJNING M M B/ 1 (1) B BB BBE BBE.2 BE BEE BEE.4 BEE.42 FÖRARBETEN, HJÄLPARBETEN, SANERINGSARBETEN, FLYTTNING, DEMONTERING, RIVNING, RÖJNING M M FÖRARBETEN UTSÄTTNINGAR Utsättning för uppförande av hus Toleransklass för mätband av stål skall vara I enligt SS Toleransklass för mätband av stål skall vara 1 enligt SS FLYTTNING, DEMONTERING OCH RIVNING HÅLTAGNING Håltagning i hus Håltagning i hus under uppförande Konstruktionspåverkande håltagning/ursparning för installationer framgår av K-ritning. Övrig håltagning/ursparning > 30 mm skall utföras av byggnadsentreprenören i den omfattning som erfordras för framdragning av på installationsritningar visade ledningar och kanaler. Även igensättning av håltagning/ursparning efter installationsentreprenörens kanal- respektive ledningsdragning ingår i byggnadsentreprenörens åtagande. Håltagning/ursparning för FMV-kanalisation skall igensättas efter deras ledningsdragning. Igensättning av håltagning/ursparning samt efterlagning efter håltagning utförs så att på ritningar angivna brandklasser respektive ljudklasser innehålls samt att ytan överensstämmer i utförande, nivå och utseende med angränsande ytor. C:\AQ projekt\ Malmen Hangar hhp 14 och 15\Beskrivningar\Byggnadsbeskrivning\By15\HuskapB.doc AB Svensk Byggtjänst 2000

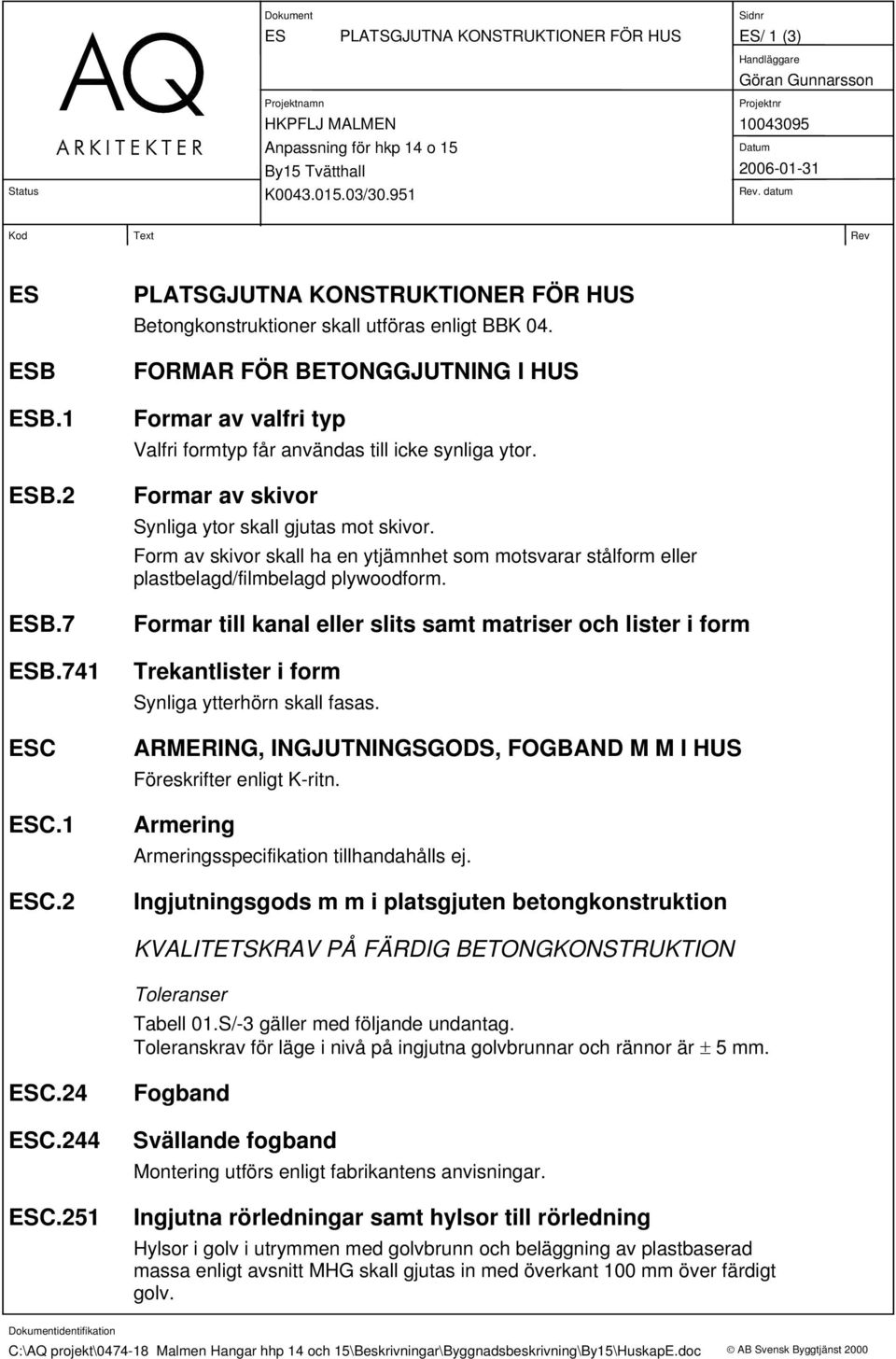

9 ES PLATSGJUTNA KONSTRUKTIONER FÖR HUS ES/ 1 (3) ES ESB ESB.1 ESB.2 ESB.7 ESB.741 ESC ESC.1 ESC.2 PLATSGJUTNA KONSTRUKTIONER FÖR HUS Betongkonstruktioner skall utföras enligt BBK 04. FORMAR FÖR BETONGGJUTNING I HUS Formar av valfri typ Valfri formtyp får användas till icke synliga ytor. Formar av skivor Synliga ytor skall gjutas mot skivor. Form av skivor skall ha en ytjämnhet som motsvarar stålform eller plastbelagd/filmbelagd plywoodform. Formar till kanal eller slits samt matriser och lister i form Trekantlister i form Synliga ytterhörn skall fasas. ARMERING, INGJUTNINGSGODS, FOGBAND M M I HUS Föreskrifter enligt K-ritn. Armering Armeringsspecifikation tillhandahålls ej. Ingjutningsgods m m i platsgjuten betongkonstruktion KVALITETSKRAV PÅ FÄRDIG BETONGKONSTRUKTION Toleranser Tabell 01.S/-3 gäller med följande undantag. Toleranskrav för läge i nivå på ingjutna golvbrunnar och rännor är ± 5 mm. ESC.24 ESC.244 ESC.251 Fogband Svällande fogband Montering utförs enligt fabrikantens anvisningar. Ingjutna rörledningar samt hylsor till rörledning Hylsor i golv i utrymmen med golvbrunn och beläggning av plastbaserad massa enligt avsnitt MHG skall gjutas in med överkant 100 mm över färdigt golv. C:\AQ projekt\ Malmen Hangar hhp 14 och 15\Beskrivningar\Byggnadsbeskrivning\By15\HuskapE.doc AB Svensk Byggtjänst 2000

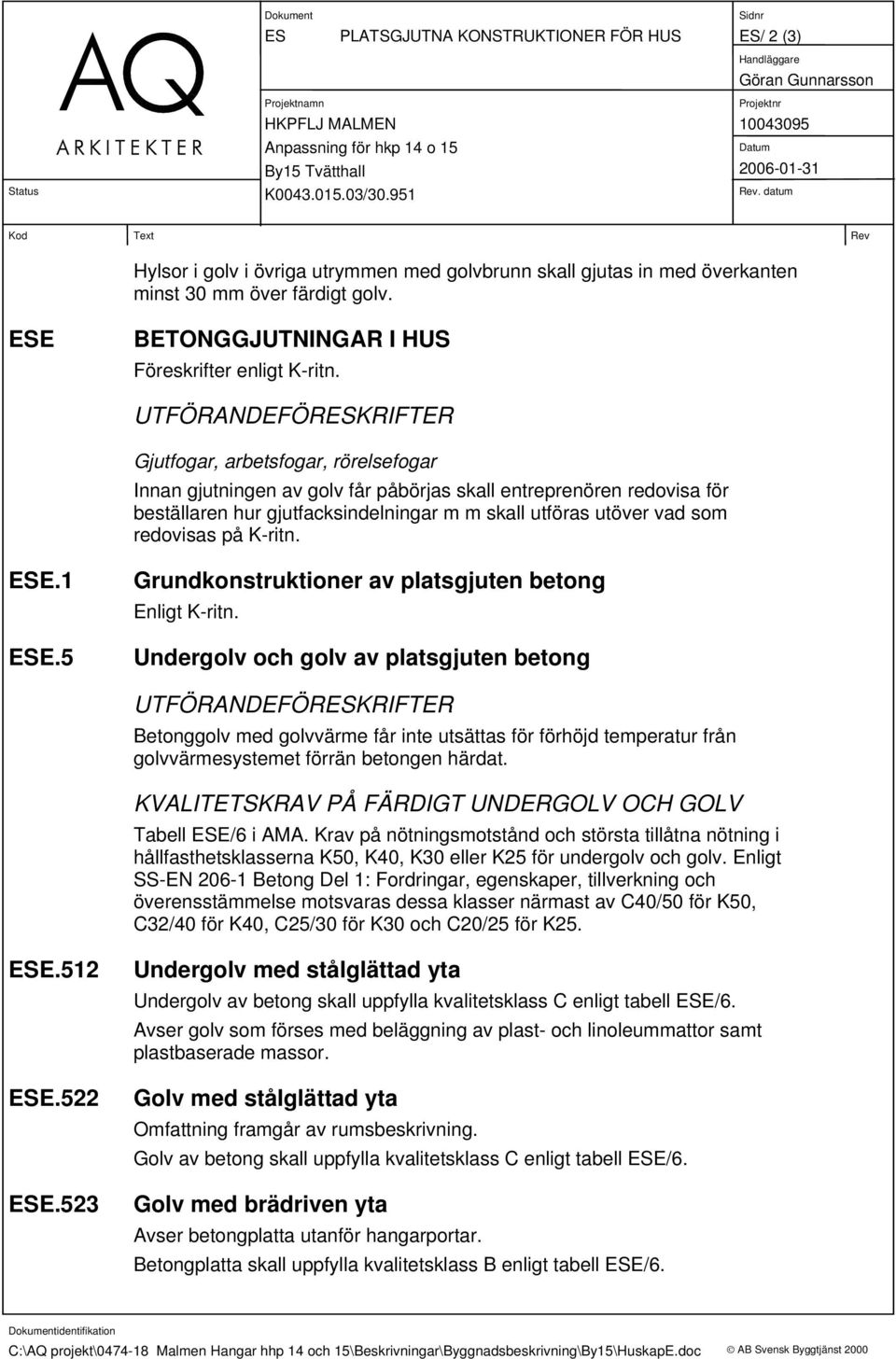

10 ES PLATSGJUTNA KONSTRUKTIONER FÖR HUS ES/ 2 (3) Hylsor i golv i övriga utrymmen med golvbrunn skall gjutas in med överkanten minst 30 mm över färdigt golv. ESE BETONGGJUTNINGAR I HUS Föreskrifter enligt K-ritn. UTFÖRANDEFÖRESKRIFTER Gjutfogar, arbetsfogar, rörelsefogar Innan gjutningen av golv får påbörjas skall entreprenören redovisa för beställaren hur gjutfacksindelningar m m skall utföras utöver vad som redovisas på K-ritn. ESE.1 ESE.5 Grundkonstruktioner av platsgjuten betong Enligt K-ritn. Undergolv och golv av platsgjuten betong UTFÖRANDEFÖRESKRIFTER Betonggolv med golvvärme får inte utsättas för förhöjd temperatur från golvvärmesystemet förrän betongen härdat. KVALITETSKRAV PÅ FÄRDIGT UNDERGOLV OCH GOLV Tabell ESE/6 i AMA. Krav på nötningsmotstånd och största tillåtna nötning i hållfasthetsklasserna K50, K40, K30 eller K25 för undergolv och golv. Enligt SS-EN Betong Del 1: Fordringar, egenskaper, tillverkning och överensstämmelse motsvaras dessa klasser närmast av C40/50 för K50, C32/40 för K40, C25/30 för K30 och C20/25 för K25. ESE.512 ESE.522 ESE.523 Undergolv med stålglättad yta Undergolv av betong skall uppfylla kvalitetsklass C enligt tabell ESE/6. Avser golv som förses med beläggning av plast- och linoleummattor samt plastbaserade massor. Golv med stålglättad yta Omfattning framgår av rumsbeskrivning. Golv av betong skall uppfylla kvalitetsklass C enligt tabell ESE/6. Golv med brädriven yta Avser betongplatta utanför hangarportar. Betongplatta skall uppfylla kvalitetsklass B enligt tabell ESE/6. C:\AQ projekt\ Malmen Hangar hhp 14 och 15\Beskrivningar\Byggnadsbeskrivning\By15\HuskapE.doc AB Svensk Byggtjänst 2000

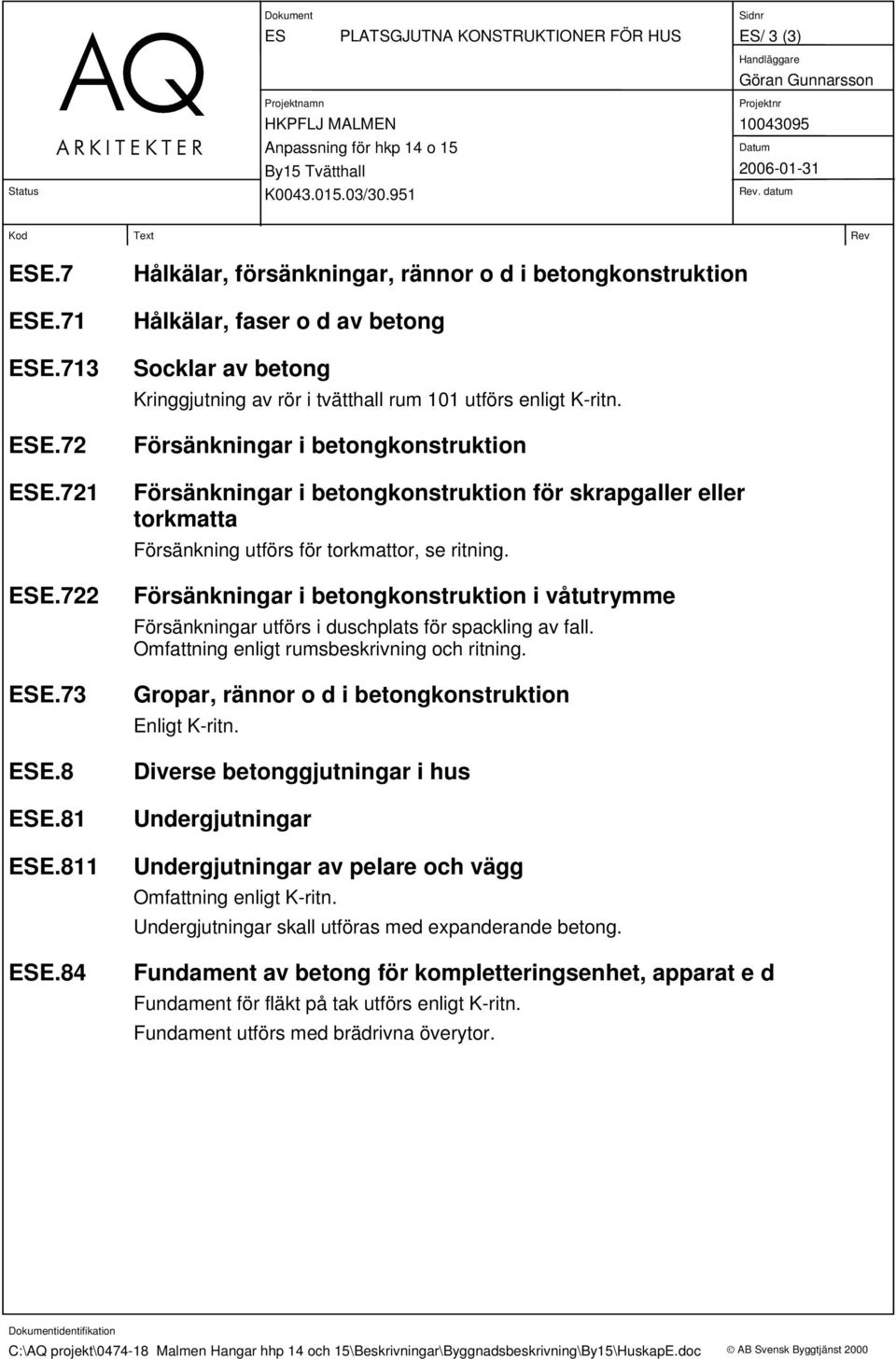

11 ES PLATSGJUTNA KONSTRUKTIONER FÖR HUS ES/ 3 (3) ESE.7 ESE.71 ESE.713 ESE.72 ESE.721 ESE.722 ESE.73 ESE.8 ESE.81 ESE.811 ESE.84 Hålkälar, försänkningar, rännor o d i betongkonstruktion Hålkälar, faser o d av betong Socklar av betong Kringgjutning av rör i tvätthall rum 101 utförs enligt K-ritn. Försänkningar i betongkonstruktion Försänkningar i betongkonstruktion för skrapgaller eller torkmatta Försänkning utförs för torkmattor, se ritning. Försänkningar i betongkonstruktion i våtutrymme Försänkningar utförs i duschplats för spackling av fall. Omfattning enligt rumsbeskrivning och ritning. Gropar, rännor o d i betongkonstruktion Enligt K-ritn. Diverse betonggjutningar i hus Undergjutningar Undergjutningar av pelare och vägg Omfattning enligt K-ritn. Undergjutningar skall utföras med expanderande betong. Fundament av betong för kompletteringsenhet, apparat e d Fundament för fläkt på tak utförs enligt K-ritn. Fundament utförs med brädrivna överytor. C:\AQ projekt\ Malmen Hangar hhp 14 och 15\Beskrivningar\Byggnadsbeskrivning\By15\HuskapE.doc AB Svensk Byggtjänst 2000

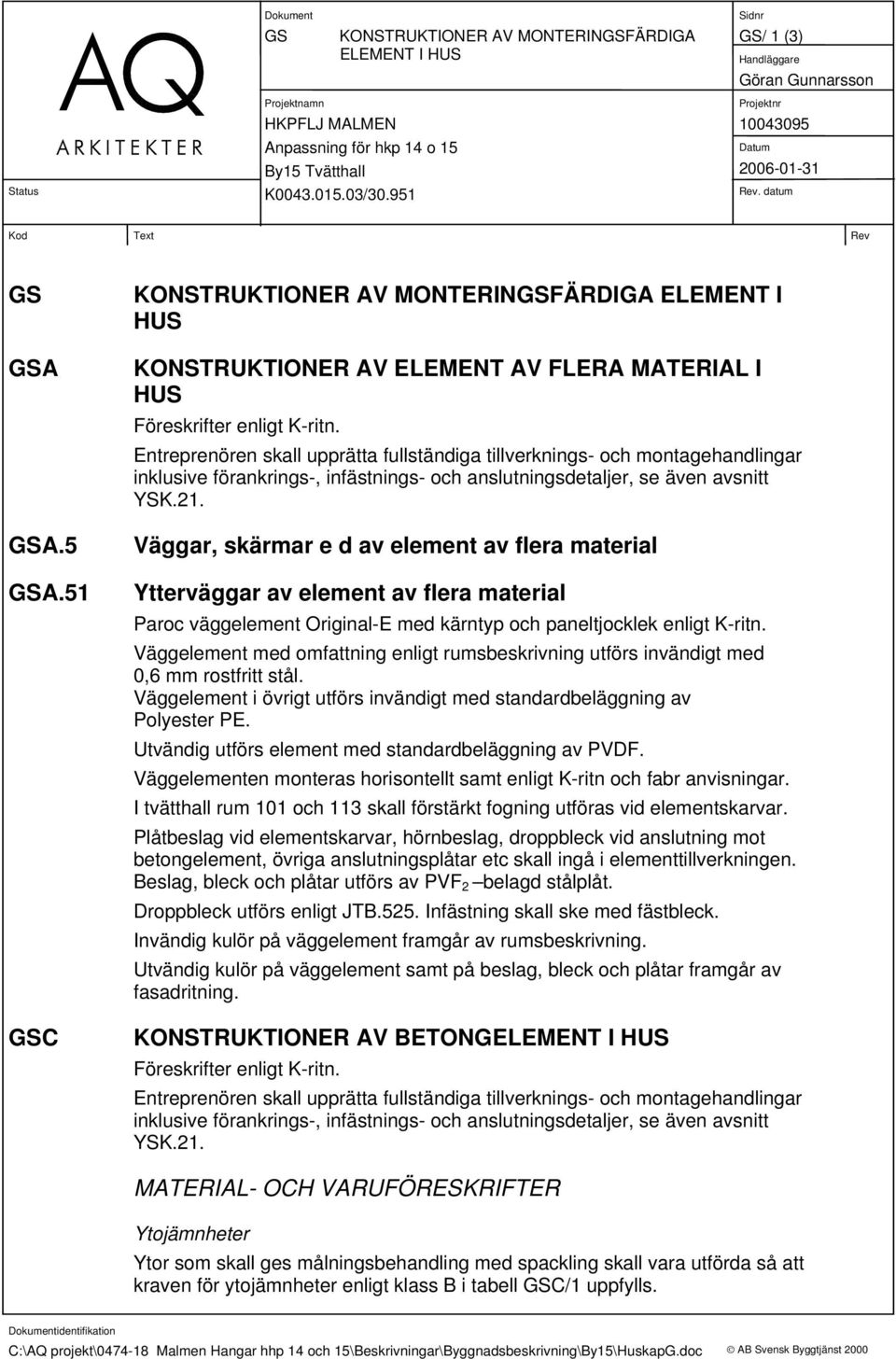

12 GS KONSTRUKTIONER AV MONTERINGSFÄRDIGA ELEMENT I HUS GS/ 1 (3) GS GSA GSA.5 GSA.51 GSC KONSTRUKTIONER AV MONTERINGSFÄRDIGA ELEMENT I HUS KONSTRUKTIONER AV ELEMENT AV FLERA MATERIAL I HUS Föreskrifter enligt K-ritn. Entreprenören skall upprätta fullständiga tillverknings- och montagehandlingar inklusive förankrings-, infästnings- och anslutningsdetaljer, se även avsnitt YSK.21. Väggar, skärmar e d av element av flera material Ytterväggar av element av flera material Paroc väggelement Original-E med kärntyp och paneltjocklek enligt K-ritn. Väggelement med omfattning enligt rumsbeskrivning utförs invändigt med 0,6 mm rostfritt stål. Väggelement i övrigt utförs invändigt med standardbeläggning av Polyester PE. Utvändig utförs element med standardbeläggning av PVDF. Väggelementen monteras horisontellt samt enligt K-ritn och fabr anvisningar. I tvätthall rum 101 och 113 skall förstärkt fogning utföras vid elementskarvar. Plåtbeslag vid elementskarvar, hörnbeslag, droppbleck vid anslutning mot betongelement, övriga anslutningsplåtar etc skall ingå i elementtillverkningen. Beslag, bleck och plåtar utförs av PVF 2 belagd stålplåt. Droppbleck utförs enligt JTB.525. Infästning skall ske med fästbleck. Invändig kulör på väggelement framgår av rumsbeskrivning. Utvändig kulör på väggelement samt på beslag, bleck och plåtar framgår av fasadritning. KONSTRUKTIONER AV BETONGELEMENT I HUS Föreskrifter enligt K-ritn. Entreprenören skall upprätta fullständiga tillverknings- och montagehandlingar inklusive förankrings-, infästnings- och anslutningsdetaljer, se även avsnitt YSK.21. MATERIAL- OCH VARUFÖRESKRIFTER Ytojämnheter Ytor som skall ges målningsbehandling med spackling skall vara utförda så att kraven för ytojämnheter enligt klass B i tabell GSC/1 uppfylls. C:\AQ projekt\ Malmen Hangar hhp 14 och 15\Beskrivningar\Byggnadsbeskrivning\By15\HuskapG.doc AB Svensk Byggtjänst 2000

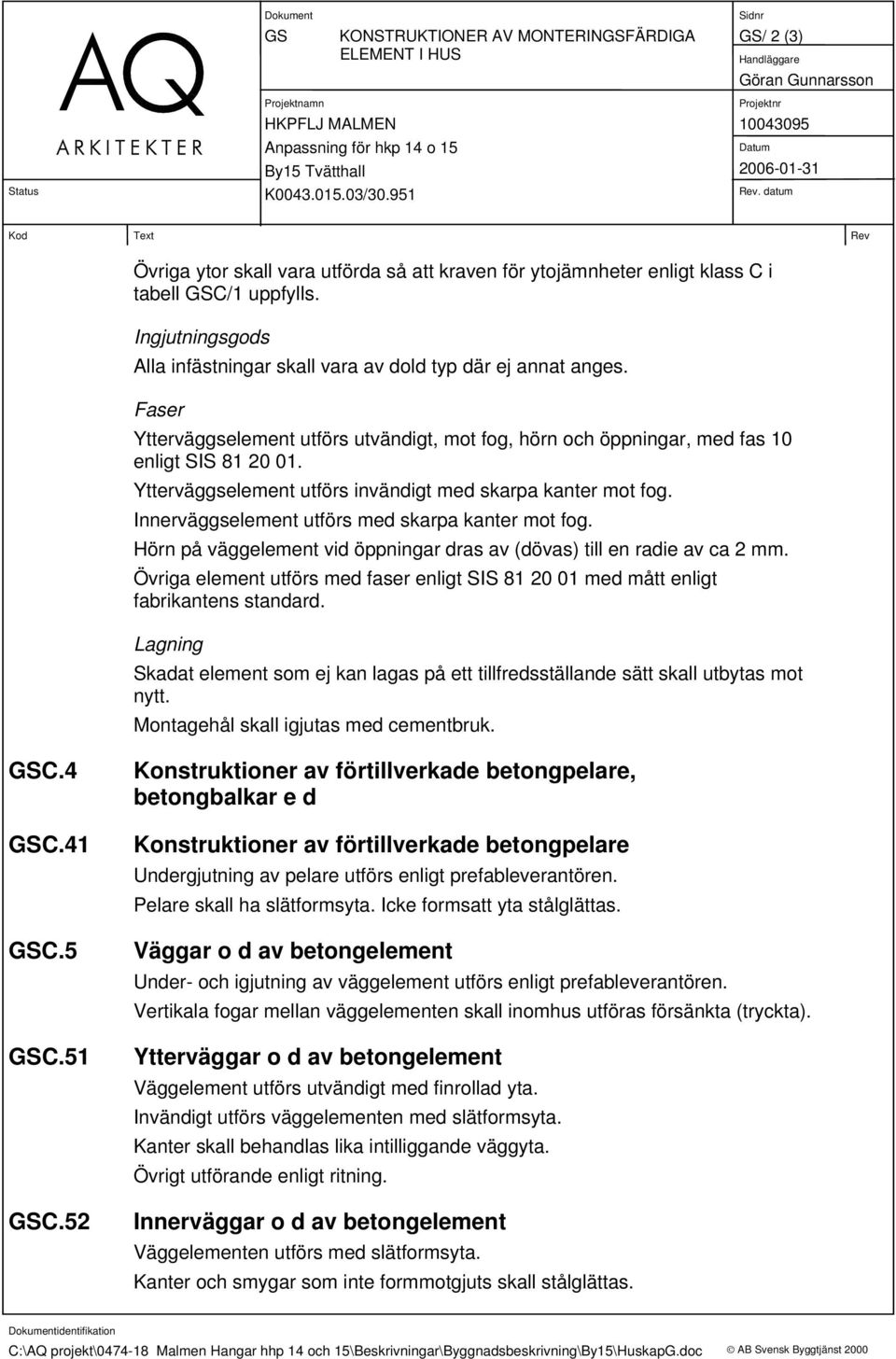

13 GS KONSTRUKTIONER AV MONTERINGSFÄRDIGA ELEMENT I HUS GS/ 2 (3) Övriga ytor skall vara utförda så att kraven för ytojämnheter enligt klass C i tabell GSC/1 uppfylls. Ingjutningsgods Alla infästningar skall vara av dold typ där ej annat anges. Faser Ytterväggselement utförs utvändigt, mot fog, hörn och öppningar, med fas 10 enligt SIS Ytterväggselement utförs invändigt med skarpa kanter mot fog. Innerväggselement utförs med skarpa kanter mot fog. Hörn på väggelement vid öppningar dras av (dövas) till en radie av ca 2 mm. Övriga element utförs med faser enligt SIS med mått enligt fabrikantens standard. Lagning Skadat element som ej kan lagas på ett tillfredsställande sätt skall utbytas mot nytt. Montagehål skall igjutas med cementbruk. GSC.4 GSC.41 GSC.5 GSC.51 GSC.52 Konstruktioner av förtillverkade betongpelare, betongbalkar e d Konstruktioner av förtillverkade betongpelare Undergjutning av pelare utförs enligt prefableverantören. Pelare skall ha slätformsyta. Icke formsatt yta stålglättas. Väggar o d av betongelement Under- och igjutning av väggelement utförs enligt prefableverantören. Vertikala fogar mellan väggelementen skall inomhus utföras försänkta (tryckta). Ytterväggar o d av betongelement Väggelement utförs utvändigt med finrollad yta. Invändigt utförs väggelementen med slätformsyta. Kanter skall behandlas lika intilliggande väggyta. Övrigt utförande enligt ritning. Innerväggar o d av betongelement Väggelementen utförs med slätformsyta. Kanter och smygar som inte formmotgjuts skall stålglättas. C:\AQ projekt\ Malmen Hangar hhp 14 och 15\Beskrivningar\Byggnadsbeskrivning\By15\HuskapG.doc AB Svensk Byggtjänst 2000

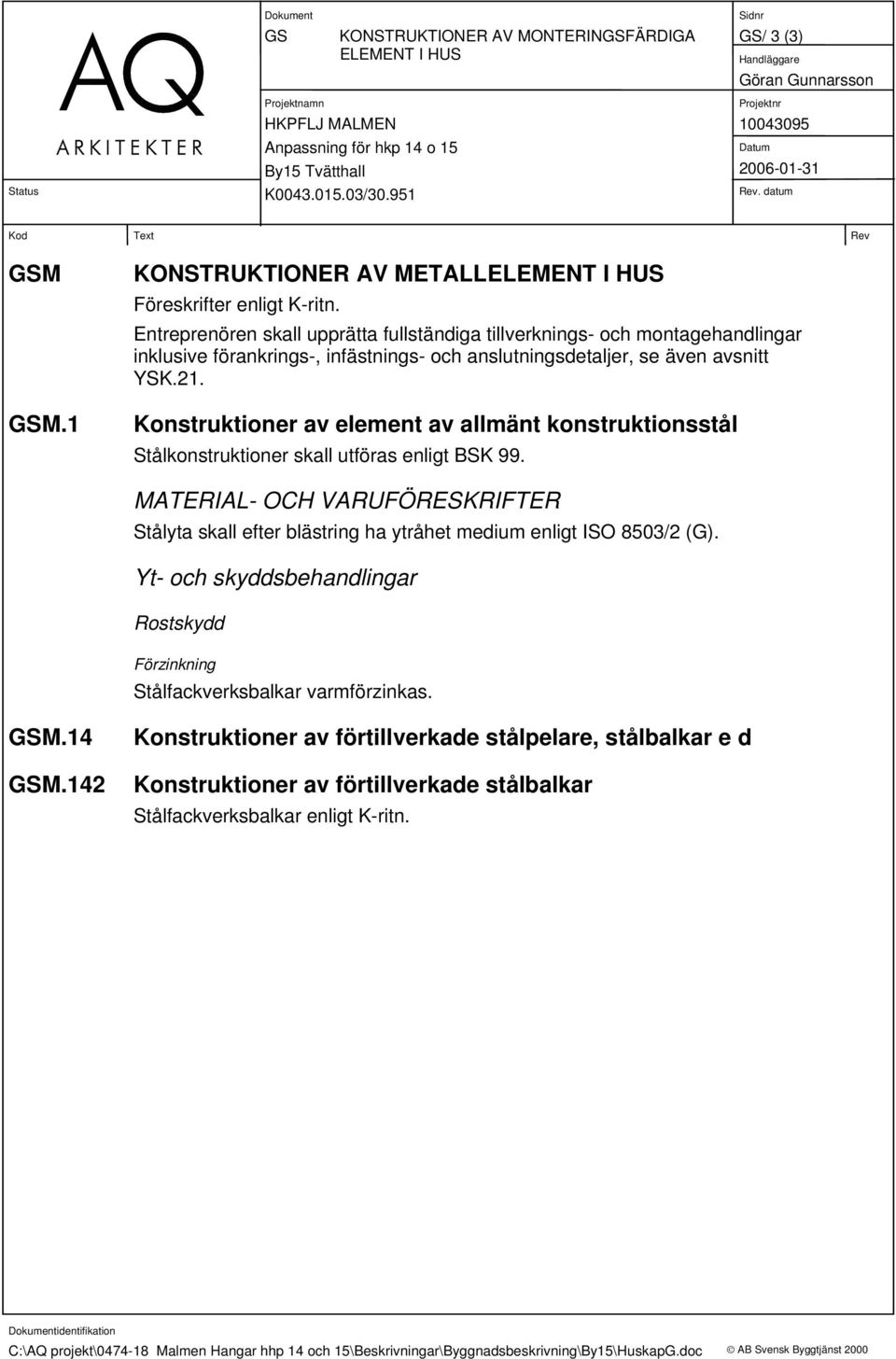

14 GS KONSTRUKTIONER AV MONTERINGSFÄRDIGA ELEMENT I HUS GS/ 3 (3) GSM GSM.1 KONSTRUKTIONER AV METALLELEMENT I HUS Föreskrifter enligt K-ritn. Entreprenören skall upprätta fullständiga tillverknings- och montagehandlingar inklusive förankrings-, infästnings- och anslutningsdetaljer, se även avsnitt YSK.21. Konstruktioner av element av allmänt konstruktionsstål Stålkonstruktioner skall utföras enligt BSK 99. MATERIAL- OCH VARUFÖRESKRIFTER Stålyta skall efter blästring ha ytråhet medium enligt ISO 8503/2 (G). Yt- och skyddsbehandlingar Rostskydd Förzinkning Stålfackverksbalkar varmförzinkas. GSM.14 GSM.142 Konstruktioner av förtillverkade stålpelare, stålbalkar e d Konstruktioner av förtillverkade stålbalkar Stålfackverksbalkar enligt K-ritn. C:\AQ projekt\ Malmen Hangar hhp 14 och 15\Beskrivningar\Byggnadsbeskrivning\By15\HuskapG.doc AB Svensk Byggtjänst 2000

15 HS KONSTRUKTIONER AV LÄNGDFORMVAROR I HUS HS/ 1 (4) HS HSB HSB.1 KONSTRUKTIONER AV LÄNGDFORMVAROR I HUS KONSTRUKTIONER AV LÄNGDFORMVAROR AV METALL I HUS Föreskrifter enligt K-ritn. Konstruktioner av längdformvaror av allmänt konstruktionsstål Stålkonstruktioner skall utföras enligt BSK 99 eller SS-ENV Måttsatta tillverkningsritningar tillhandahålls ej. MATERIAL- OCH VARUFÖRESKRIFTER Stålyta skall efter blästring ha ytråhet medium enligt ISO 8503/2 (G). Yt- och skyddsbehandlingar Rostskydd Förzinkning Förzinkning skall utföras som varmförzinkning enligt LDS.11 där ej annat anges. Ingjutningsgods i golv till tvätthall skall utföras i klass Zn 115. I övrigt gäller normal klass. Rostskyddsmålning Stålkonstruktioner som ej förzinkas skall vid leverans vara behandlade med rostskyddsgrundfärg till en minsta tjocklek av 40 µm. Rostskyddsgrundfärg till stål i korrosivitetsklass C2 och C3 får ej vara zinkrik färg och den skall ingå i ett rostskyddssystem för vidaremålning med alkydfärg. Förbehandling på stål skall vara Sa 2 1/2 enligt SS UTFÖRANDEFÖRESKRIFTER Bearbetade skurna, klippta eller sågade ytor som skall rostskyddsmålas skall utföras så att kraven för lägst skärklass Sk 2 enligt BSK 99 uppfylls. HSB.11 HSB.111 Pelare och väggstommar av stålprofil Pelare av stålprofil Enligt K-ritn C:\AQ projekt\ Malmen Hangar hhp 14 och 15\Beskrivningar\Byggnadsbeskrivning\By15\HuskapH.doc AB Svensk Byggtjänst 2000

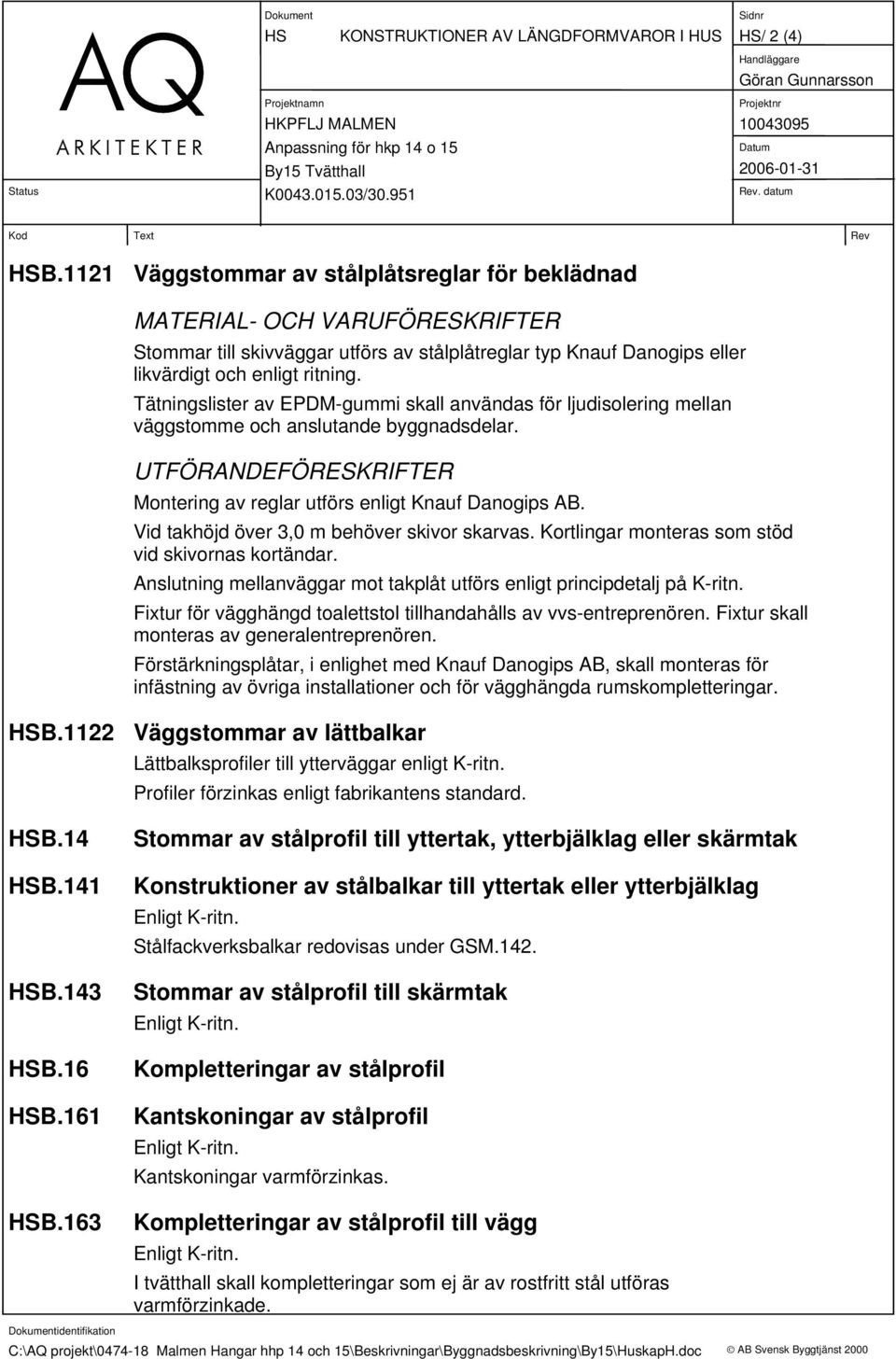

16 HS KONSTRUKTIONER AV LÄNGDFORMVAROR I HUS HS/ 2 (4) HSB.1121 Väggstommar av stålplåtsreglar för beklädnad MATERIAL- OCH VARUFÖRESKRIFTER Stommar till skivväggar utförs av stålplåtreglar typ Knauf Danogips eller likvärdigt och enligt ritning. Tätningslister av EPDM-gummi skall användas för ljudisolering mellan väggstomme och anslutande byggnadsdelar. UTFÖRANDEFÖRESKRIFTER Montering av reglar utförs enligt Knauf Danogips AB. Vid takhöjd över 3,0 m behöver skivor skarvas. Kortlingar monteras som stöd vid skivornas kortändar. Anslutning mellanväggar mot takplåt utförs enligt principdetalj på K-ritn. Fixtur för vägghängd toalettstol tillhandahålls av vvs-entreprenören. Fixtur skall monteras av generalentreprenören. Förstärkningsplåtar, i enlighet med Knauf Danogips AB, skall monteras för infästning av övriga installationer och för vägghängda rumskompletteringar. HSB.1122 Väggstommar av lättbalkar Lättbalksprofiler till ytterväggar enligt K-ritn. Profiler förzinkas enligt fabrikantens standard. HSB.14 HSB.141 HSB.143 HSB.16 HSB.161 HSB.163 Stommar av stålprofil till yttertak, ytterbjälklag eller skärmtak Konstruktioner av stålbalkar till yttertak eller ytterbjälklag Enligt K-ritn. Stålfackverksbalkar redovisas under GSM.142. Stommar av stålprofil till skärmtak Enligt K-ritn. Kompletteringar av stålprofil Kantskoningar av stålprofil Enligt K-ritn. Kantskoningar varmförzinkas. Kompletteringar av stålprofil till vägg Enligt K-ritn. I tvätthall skall kompletteringar som ej är av rostfritt stål utföras varmförzinkade. C:\AQ projekt\ Malmen Hangar hhp 14 och 15\Beskrivningar\Byggnadsbeskrivning\By15\HuskapH.doc AB Svensk Byggtjänst 2000

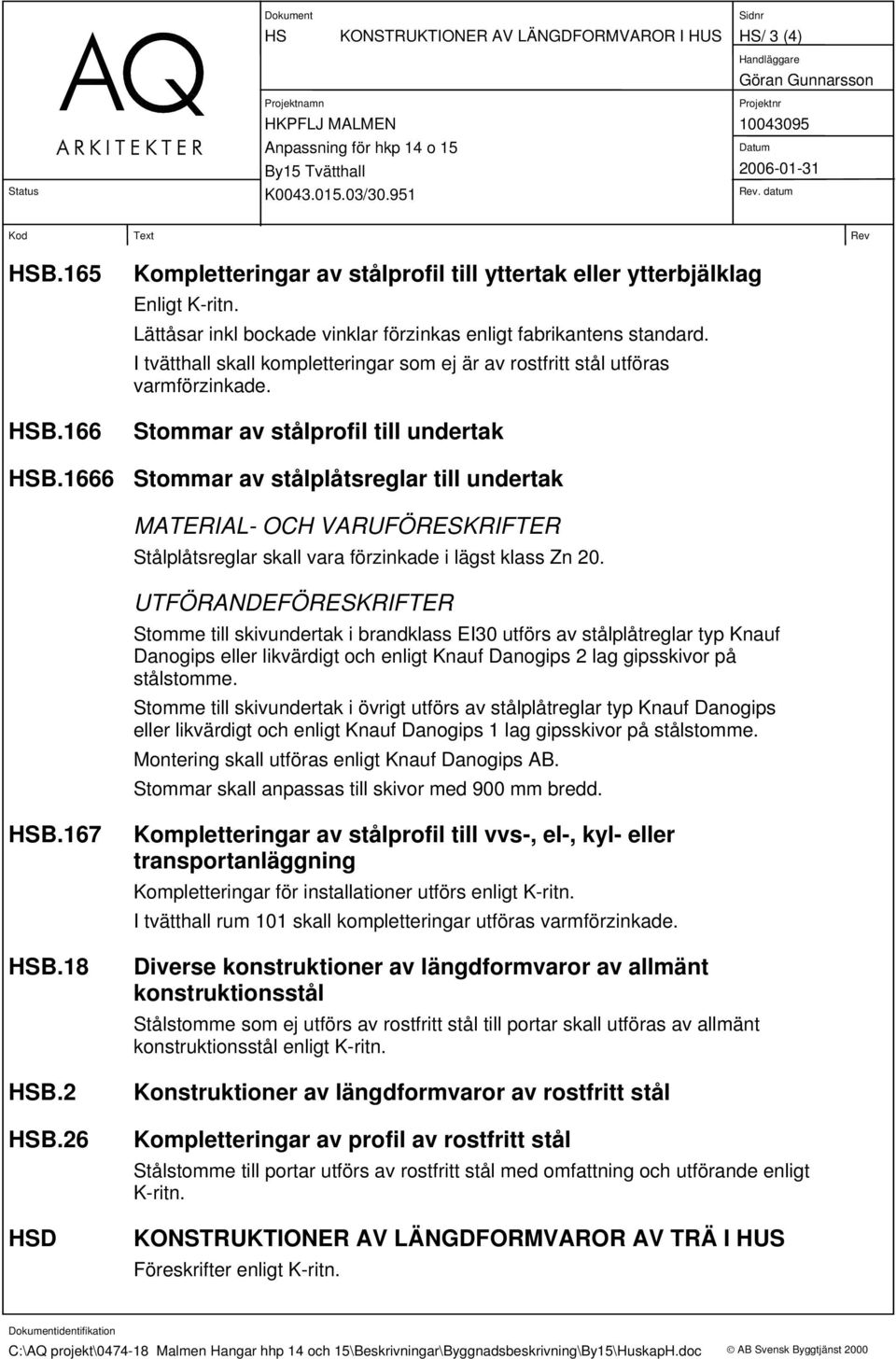

17 HS KONSTRUKTIONER AV LÄNGDFORMVAROR I HUS HS/ 3 (4) HSB.165 HSB.166 Kompletteringar av stålprofil till yttertak eller ytterbjälklag Enligt K-ritn. Lättåsar inkl bockade vinklar förzinkas enligt fabrikantens standard. I tvätthall skall kompletteringar som ej är av rostfritt stål utföras varmförzinkade. Stommar av stålprofil till undertak HSB.1666 Stommar av stålplåtsreglar till undertak MATERIAL- OCH VARUFÖRESKRIFTER Stålplåtsreglar skall vara förzinkade i lägst klass Zn 20. UTFÖRANDEFÖRESKRIFTER Stomme till skivundertak i brandklass EI30 utförs av stålplåtreglar typ Knauf Danogips eller likvärdigt och enligt Knauf Danogips 2 lag gipsskivor på stålstomme. Stomme till skivundertak i övrigt utförs av stålplåtreglar typ Knauf Danogips eller likvärdigt och enligt Knauf Danogips 1 lag gipsskivor på stålstomme. Montering skall utföras enligt Knauf Danogips AB. Stommar skall anpassas till skivor med 900 mm bredd. HSB.167 HSB.18 HSB.2 HSB.26 HSD Kompletteringar av stålprofil till vvs-, el-, kyl- eller transportanläggning Kompletteringar för installationer utförs enligt K-ritn. I tvätthall rum 101 skall kompletteringar utföras varmförzinkade. Diverse konstruktioner av längdformvaror av allmänt konstruktionsstål Stålstomme som ej utförs av rostfritt stål till portar skall utföras av allmänt konstruktionsstål enligt K-ritn. Konstruktioner av längdformvaror av rostfritt stål Kompletteringar av profil av rostfritt stål Stålstomme till portar utförs av rostfritt stål med omfattning och utförande enligt K-ritn. KONSTRUKTIONER AV LÄNGDFORMVAROR AV TRÄ I HUS Föreskrifter enligt K-ritn. C:\AQ projekt\ Malmen Hangar hhp 14 och 15\Beskrivningar\Byggnadsbeskrivning\By15\HuskapH.doc AB Svensk Byggtjänst 2000

18 HS KONSTRUKTIONER AV LÄNGDFORMVAROR I HUS HS/ 4 (4) HSD.1 Konstruktioner av längdformvaror av furu eller gran MATERIAL- OCH VARUFÖRESKRIFTER Virkesdimensioner och -beteckningar För sågat virke gäller SS-EN och SS-EN /A1. HSD.14 Kompletteringar av längdformvaror av furu eller gran till yttertak HSD.1444 Reglar för plåtbeslag på yttertak Uppbyggnad skall utföras enligt figur JT/70. HSD.15 HSD.155 Kompletteringar av längdformvaror av furu eller gran till vägg eller innertak Läkt på vägg för beklädnad Enligt K-ritn. C:\AQ projekt\ Malmen Hangar hhp 14 och 15\Beskrivningar\Byggnadsbeskrivning\By15\HuskapH.doc AB Svensk Byggtjänst 2000

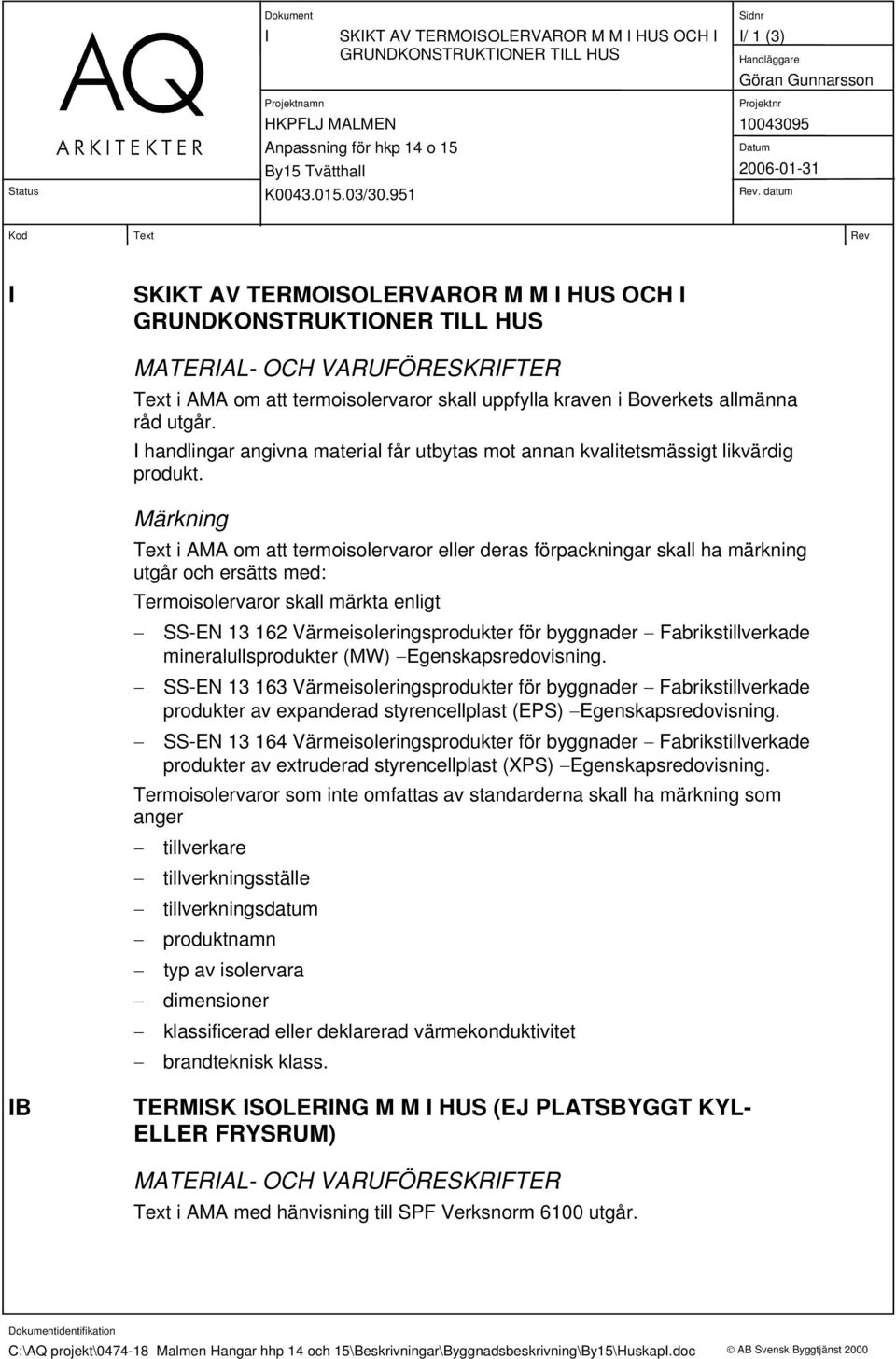

19 I SKIKT AV TERMOISOLERVAROR M M I HUS OCH I GRUNDKONSTRUKTIONER TILL HUS I/ 1 (3) I SKIKT AV TERMOISOLERVAROR M M I HUS OCH I GRUNDKONSTRUKTIONER TILL HUS MATERIAL- OCH VARUFÖRESKRIFTER Text i AMA om att termoisolervaror skall uppfylla kraven i Boverkets allmänna råd utgår. I handlingar angivna material får utbytas mot annan kvalitetsmässigt likvärdig produkt. Märkning Text i AMA om att termoisolervaror eller deras förpackningar skall ha märkning utgår och ersätts med: Termoisolervaror skall märkta enligt SS-EN Värmeisoleringsprodukter för byggnader Fabrikstillverkade mineralullsprodukter (MW) Egenskapsredovisning. SS-EN Värmeisoleringsprodukter för byggnader Fabrikstillverkade produkter av expanderad styrencellplast (EPS) Egenskapsredovisning. SS-EN Värmeisoleringsprodukter för byggnader Fabrikstillverkade produkter av extruderad styrencellplast (XPS) Egenskapsredovisning. Termoisolervaror som inte omfattas av standarderna skall ha märkning som anger tillverkare tillverkningsställe tillverkningsdatum produktnamn typ av isolervara dimensioner klassificerad eller deklarerad värmekonduktivitet brandteknisk klass. IB TERMISK ISOLERING M M I HUS (EJ PLATSBYGGT KYL- ELLER FRYSRUM) MATERIAL- OCH VARUFÖRESKRIFTER Text i AMA med hänvisning till SPF Verksnorm 6100 utgår. C:\AQ projekt\ Malmen Hangar hhp 14 och 15\Beskrivningar\Byggnadsbeskrivning\By15\HuskapI.doc AB Svensk Byggtjänst 2000

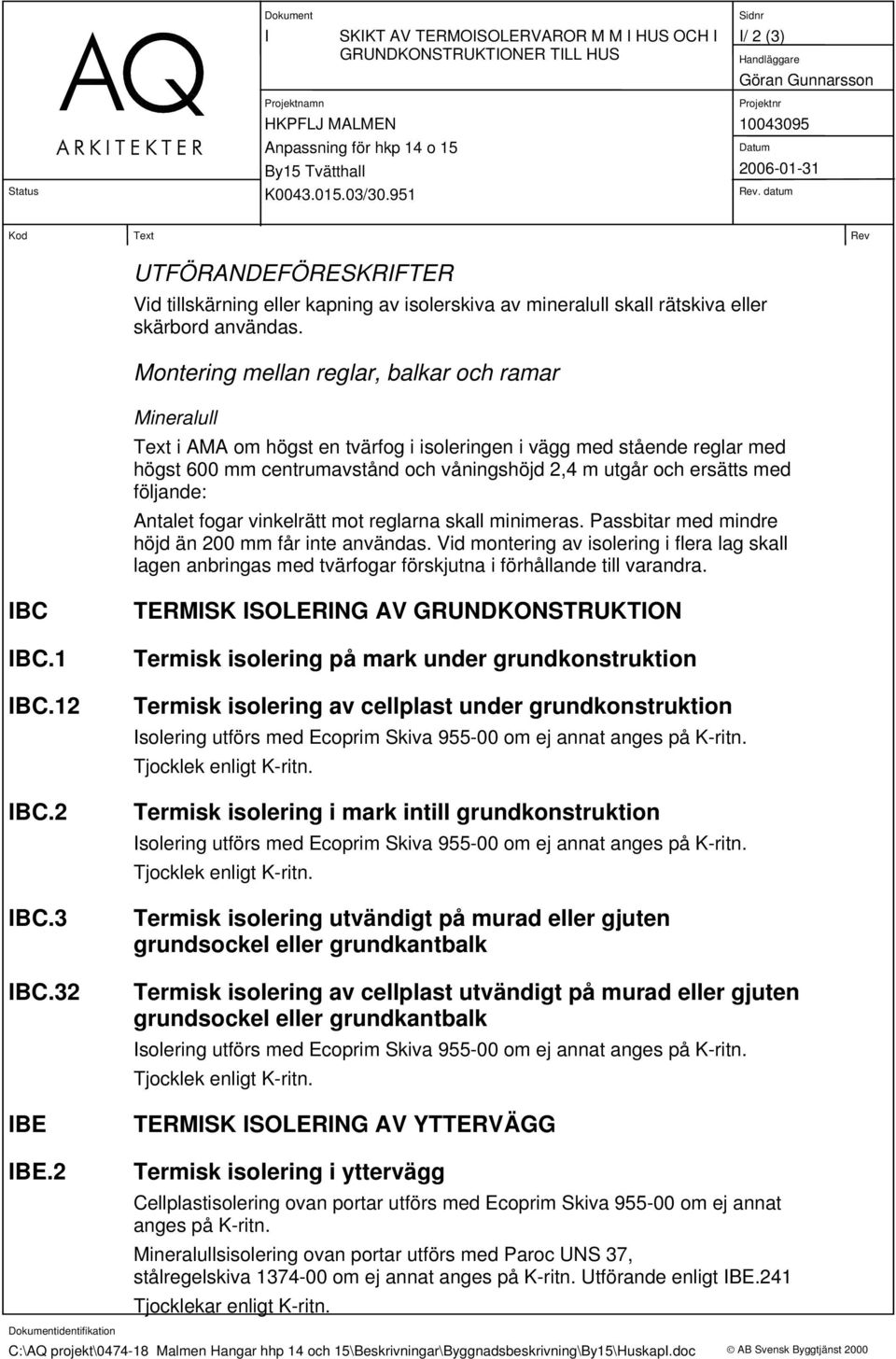

20 I SKIKT AV TERMOISOLERVAROR M M I HUS OCH I GRUNDKONSTRUKTIONER TILL HUS I/ 2 (3) UTFÖRANDEFÖRESKRIFTER Vid tillskärning eller kapning av isolerskiva av mineralull skall rätskiva eller skärbord användas. Montering mellan reglar, balkar och ramar Mineralull Text i AMA om högst en tvärfog i isoleringen i vägg med stående reglar med högst 600 mm centrumavstånd och våningshöjd 2,4 m utgår och ersätts med följande: Antalet fogar vinkelrätt mot reglarna skall minimeras. Passbitar med mindre höjd än 200 mm får inte användas. Vid montering av isolering i flera lag skall lagen anbringas med tvärfogar förskjutna i förhållande till varandra. IBC IBC.1 IBC.12 IBC.2 IBC.3 IBC.32 IBE TERMISK ISOLERING AV GRUNDKONSTRUKTION Termisk isolering på mark under grundkonstruktion Termisk isolering av cellplast under grundkonstruktion Isolering utförs med Ecoprim Skiva om ej annat anges på K-ritn. Tjocklek enligt K-ritn. Termisk isolering i mark intill grundkonstruktion Isolering utförs med Ecoprim Skiva om ej annat anges på K-ritn. Tjocklek enligt K-ritn. Termisk isolering utvändigt på murad eller gjuten grundsockel eller grundkantbalk Termisk isolering av cellplast utvändigt på murad eller gjuten grundsockel eller grundkantbalk Isolering utförs med Ecoprim Skiva om ej annat anges på K-ritn. Tjocklek enligt K-ritn. TERMISK ISOLERING AV YTTERVÄGG IBE.2 Termisk isolering i yttervägg Cellplastisolering ovan portar utförs med Ecoprim Skiva om ej annat anges på K-ritn. Mineralullsisolering ovan portar utförs med Paroc UNS 37, stålregelskiva om ej annat anges på K-ritn. Utförande enligt IBE.241 Tjocklekar enligt K-ritn. C:\AQ projekt\ Malmen Hangar hhp 14 och 15\Beskrivningar\Byggnadsbeskrivning\By15\HuskapI.doc AB Svensk Byggtjänst 2000

21 I SKIKT AV TERMOISOLERVAROR M M I HUS OCH I GRUNDKONSTRUKTIONER TILL HUS I/ 3 (3) IBG IBG.2 IBG.21 IBG.22 IG IGI TERMISK ISOLERING AV YTTERTAK ELLER YTTERBJÄLKLAG Termisk isolering under tätskikt i yttertak eller ytterbjälklag Termisk isolering av mineralull under tätskikt i yttertak eller ytterbjälklag Isolering utförs med Paroc ROS 30, skiva respektive Paroc ROB 80, skiva om ej annat anges på K-ritn. Tjocklekar enligt K-ritning. Termisk isolering av cellplast under tätskikt i yttertak eller ytterbjälklag Avser isolering till fläktfundament Produkt, dimension och omfattning enligt K-ritning. LJUDISOLERING AV BYGGNADSKONSTRUKTIONER MED TERMOISOLERVAROR LJUDISOLERING AV INNERVÄGG Isolering till stålregelstomme skall vara Paroc UNS 39, stålregelskiva Omfattning och tjocklek enligt A-ritn. Mineralull skall klämmas mellan reglar. Övrigt utförande enligt IB. C:\AQ projekt\ Malmen Hangar hhp 14 och 15\Beskrivningar\Byggnadsbeskrivning\By15\HuskapI.doc AB Svensk Byggtjänst 2000

22 JS SKIKT AV BYGGPAPP, TÄTSKIKTSMATTA, ASFALT, DUK, PLASTFILM E D I HUS JS/ 1 (3) JS SKIKT AV BYGGPAPP, TÄTSKIKTSMATTA, ASFALT, DUK, PLASTFILM E D I HUS MATERIAL- OCH VARUFÖRESKRIFTER Varmasfalt Varmasfalt till klistring av tätskiktsmatta skall ha en sammansättning som rekommenderas av tillverkaren av tätskiktsmattan. Asfaltklister Asfaltklister (kallklister) till skarvklistring av byggpapp skall ha en sammansättning som rekommenderas av tillverkaren av byggpappen. JSB JSB.1 UNDERLAGSTÄCKNINGAR AV BYGGPAPP E D I HUS Underlagstäckningar av byggpapp MATERIAL- OCH VARUFÖRESKRIFTER Fästdon Fästdon skall vara pappspik, dimension alternativt UTFÖRANDEFÖRESKRIFTER Skarvklistring av underlagstäckning av byggpapp Underlagstäckningen skall skarvklistras. Fabrikspålagd klisterkant skall värmas med varmluft i samband med skarvklistringen. JSB.11 Underlagstäckningar av byggpapp på yttertak JSB.112 UT typ 112 Underlag av plywoodskivor förses med underlagstäckning. JSE VATTENTÄTA SKIKT AV ASFALT, DUK, FOLIE E D I HUS MATERIAL- OCH VARUFÖRESKRIFTER Fästdon Spik för infästning av kappor o d skall vara pappspik, dimension alternativt C:\AQ projekt\ Malmen Hangar hhp 14 och 15\Beskrivningar\Byggnadsbeskrivning\By15\HuskapJS.doc AB Svensk Byggtjänst 2000

23 JS SKIKT AV BYGGPAPP, TÄTSKIKTSMATTA, ASFALT, DUK, PLASTFILM E D I HUS JS/ 2 (3) JSE.1 JSE.15 Vattentäta skikt av tätskiktsmatta Vattentäta skikt av tätskiktsmatta på yttertak MATERIAL- OCH VARUFÖRESKRIFTER UTFÖRANDEFÖRESKRIFTER Mekanisk infästning av enlags SBS-modifierad tätskiktsmatta Text i AMA "Undre laget i en tvålagstäckning skall, vid underlag av mineralull, även fästas mekaniskt om övre laget inte beläggs med singel e d" utgår. JSE.151 Vattentäta enlagstäckningar av tätskiktsmatta på yttertak Tätskiktsmatta skall ha en tjocklek av minst 4 mm varvid ytbeläggningens tjocklek inte skall medräknas eller ha en vikt av minst g/m 2, ytbeläggningen medräknad. JSE.1515 TY typ 1515 Avser papptäckning på yttertak, på skärmtak och heltäckning av fläktfundament. Tätskiktsmatta på skärmtak får som alternativ helklistras med utförande enligt JSE.1511 med tillhörande underrubriker. Kulör standard svart. Funktionsklass 111B. Vindlastberäkning och infästningsplan skall utföras av entreprenören. Testmetod för kontroll av tätskiktets täthet skall redovisas till beställaren. JSE Uppdragningar av TY typ 1515 på vägg, sarg e d Uppdragning skall utföras enligt figur JSE/22. Infästning mot Paroc väggelement skall utföras enligt elementtillverkarens anvisningar. JSE Anslutningar av TY typ 1515 till fotplåt Fotplåt skall förbehandlas med asfaltlösning. JSE Anslutningar av TY typ 1515 till hängskiva C:\AQ projekt\ Malmen Hangar hhp 14 och 15\Beskrivningar\Byggnadsbeskrivning\By15\HuskapJS.doc AB Svensk Byggtjänst 2000

24 JS SKIKT AV BYGGPAPP, TÄTSKIKTSMATTA, ASFALT, DUK, PLASTFILM E D I HUS JS/ 3 (3) JSE.17 JSE.1722 JSF JSF.5 JSF.51 JSF.55 Kompletteringar till vattentätt skikt av tätskiktsmatta Stosar av gummi till vattentätt skikt av tätskiktsmatta på yttertak Stosar till runda genomföringar skall utföras enligt fabrikantens standard. FUKTSKYDDSSKIKT AV BYGGPAPP, DUK, PLASTFILM M M I HUS Fuktskydd av ytter- resp innervägg av prefab betongelement under mark skall utföras med 2 ggr asfaltstrykning med kallasfalt. Fuktskyddsskikt av plastfilm (ej kyl- och frysrum) Fuktskyddsskikt av plastfilm för grundkonstruktion Fuktskydd mellan cellplastlagren under golvbjälklag utförs med 500 mm överlapp i längd- och tvärskarvar. Fuktskyddsskikt av plastfilm för yttertak Ångspärr av 0,2 mm plastfolie med omfattning enligt K-ritning. C:\AQ projekt\ Malmen Hangar hhp 14 och 15\Beskrivningar\Byggnadsbeskrivning\By15\HuskapJS.doc AB Svensk Byggtjänst 2000

25 JT TAKTÄCKNINGAR OCH VÄGGBEKLÄDNADER SAMT KOMPLETTERINGAR AV PLAN PLÅT FÖR HUS JT/ 1 (4) JT TAKTÄCKNINGAR OCH VÄGGBEKLÄDNADER SAMT KOMPLETTERINGAR AV PLAN PLÅT FÖR HUS MATERIAL- OCH VARUFÖRESKRIFTER Fästdon Synliga fästdon skall ha samma kulör som plåten. UTFÖRANDEFÖRESKRIFTER Falsat plåtarbete Vid falsning av ytbelagd plåt vid lägre luft- och materialtemperatur än +5 C skall åtgärder enligt fabrikantens anvisningar vidtas för att förhindra sprickbildning i ytbeläggningen. JTB TAKTÄCKNINGAR, VÄGGBEKLÄDNADER, KOMPLETTERINGAR M M AV PLAN METALLISERAD STÅLPLÅT FÖR HUS MATERIAL- OCH VARUFÖRESKRIFTER Förzinkad stålplåt Färgbeläggning på förzinkad stålplåt Plåtbeslag och plåtprofiler till Paroc väggelement framgår av GSA.51. Plåt till hängrännor och stuprör skall ha industriell dubbelsidig ytbeläggning typ plastisol, med beläggningstjocklek 100 µm. Kulör Lindab 087 Mörkgrå eller likv Plåt i övrigt skall ha industriell ytbeläggning typ polyester. Plåten förses med skyddsbeläggning på baksidan. Kulör Ruukki Gasell nr 36 Grafitgrå eller likv JTB.3 JTB.31 JTB.3111 Kompletteringar av plan plåt vid taktäckning av tätskiktsmatta, takduk e d Fotplåtar vid taktäckning av tätskiktsmatta, takduk e d Fotplåtar skall skarvas med enkla hakfalser c högst mm alternativt med 100 mm överlapp c högst mm. Fotplåtar med anslutning till hängränna vid taktäckning av tätskiktsmatta C:\AQ projekt\ Malmen Hangar hhp 14 och 15\Beskrivningar\Byggnadsbeskrivning\By15\HuskapJT.doc AB Svensk Byggtjänst 2000

26 JT TAKTÄCKNINGAR OCH VÄGGBEKLÄDNADER SAMT KOMPLETTERINGAR AV PLAN PLÅT FÖR HUS JT/ 2 (4) JTB.35 JTB.3511 JTB.352 JTB.3521 JTB.37 JTB.3781 JTB.5 JTB.52 JTB.525 JTB.54 Ståndskivor och hängskivor vid taktäckning av tätskiktsmatta, takduk e d Ståndskivor utan vinge vid taktäckning av tätskiktsmatta Ståndskivor skall skarvas med enkla hakfalser. Ståndskiva skall infästas och avslutas i överkant mot Paroc väggelement enligt elementtillverkarens anvisningar. Hängskivor vid taktäckning av tätskiktsmatta, takduk e d Hängskiva skall skarvas med enkla hakfalser. Hängskivor vid taktäckning av tätskiktsmatta Hängskiva skall anslutas till krönbeslag med dubbelfals enligt figur JT/70. Hängskiva skall täcka av takkonstruktionen och ansluta till gavelsprångsinklädnaden, se även K-ritning Beslagning av skorstenar och takuppbyggnader vid taktäckning av tätskiktsmatta, takduk e d Helbeslagning av diverse takuppbyggnader o d vid taktäckning av tätskiktsmatta Avser beslagning av takhuvar. Helbeslagning skall utföras enligt JTB.371. Ingen beslagning görs av fäktfundamentet. Kompletteringar av plan plåt till yttervägg, mur, innerbjälklag e d Fönsterbleck, droppbleck, listbeslag e d Listbeslag, beslag över portomfattning e d Droppbleck i underkant Parock väggelement vid anslutning mot prefab betongsockelelement skall ingå i elementtillverkningen, se GSA.51. Beslagning av skärmtak Hängskiva till beslagning skall utföras enligt JTB.3521 och figur JT/71. Takfot förses med skyddsbeslag lika takfot till yttertak enligt JTB Ståndskiva skall infästas och avslutas i överkant mot Paroc väggelement enligt elementtillverkarens anvisningar. C:\AQ projekt\ Malmen Hangar hhp 14 och 15\Beskrivningar\Byggnadsbeskrivning\By15\HuskapJT.doc AB Svensk Byggtjänst 2000

27 JT TAKTÄCKNINGAR OCH VÄGGBEKLÄDNADER SAMT KOMPLETTERINGAR AV PLAN PLÅT FÖR HUS JT/ 3 (4) JTB.58 JTB.581 JTB.8 JTB.81 JTB.811 JTB.813 JTB.8131 JTB.82 JTB.8211 JTB.822 JTB.823 Diverse kompletteringar av plan plåt till yttervägg, mur, bjälklag inomhus e d Diverse kompletteringar av plan plåt till yttervägg, mur e d Plåtbeslag vid elementskarvar, hörnbeslag, anslutningsplåtar etc till Parock väggelement skall ingå i elementtillverkningen, se GSA.51. Plåtbeslag vid portar utförs med omfattning och utförande enligt K-ritn. Kompletteringar för takavvattning Hängrännor Halvrunda hängrännor Ränndiameter skall vara 150 mm. Skyddsbeslag vid hängrännor Skyddsbeslag skall skarvas med enkla hakfalser. Längsgående skyddsbeslag vid hängrännor Skyddsbeslag skall täcka av takfoten och ansluta till takfotsinklädnaden, se även K-ritning Stuprör Cirkulära stuprör Stuprör skall ha dimension 110 mm. Avstånd från vägg skall vara 40 mm. Längdskarvar på stuprör skall vändas ut från fasad. Stuprörsanslutning till dagvattenledning Stuprör ansluts till dagvattenledning. Rensanordning utförs som öppen sil vid anslutning till dagvattenledning. Mellan sil och stuprör monteras ett skjutrör. Stuprörsutkastare Stuprör som mynnar på lägre liggande tak förses med stuprörsutkastare. Stuprörsutkastare skall fästas till stuprör med 3 st 3,2 blindnit av rostfritt stål placerade jämt runt röret. C:\AQ projekt\ Malmen Hangar hhp 14 och 15\Beskrivningar\Byggnadsbeskrivning\By15\HuskapJT.doc AB Svensk Byggtjänst 2000

28 JT TAKTÄCKNINGAR OCH VÄGGBEKLÄDNADER SAMT KOMPLETTERINGAR AV PLAN PLÅT FÖR HUS JT/ 4 (4) JTC JTC.5 JTC.52 JTC.524 JTC.525 TAKTÄCKNINGAR, VÄGGBEKLÄDNADER, KOMPLETTERINGAR M M AV PLAN PLÅT AV ROSTFRITT STÅL FÖR HUS Kompletteringar av plan plåt till yttervägg, mur, innerbjälklag e d Fönsterbleck, droppbleck, listbeslag e d Tröskelbeslag Ytterdörrar förses med tröskelbeslag i rostfritt stål. Tröskelbeslag utförs som fönsterbleck enligt JTC.521. Tröskelbeslag fästs i framkant med fästbleck. Som underlag för tröskelbeslag utförs en bruksavjämning med bruk C100/300. Listbeslag, beslag över portomfattning e d Avser beslag av tunnplåt vid överkant portar. Plåttjocklek och omfattning framgår av K-ritn. C:\AQ projekt\ Malmen Hangar hhp 14 och 15\Beskrivningar\Byggnadsbeskrivning\By15\HuskapJT.doc AB Svensk Byggtjänst 2000

29 JV TAKTÄCKNINGAR OCH VÄGGBEKLÄDNADER M M AV ÖVERLÄGGSPLATTOR E D AV PLÅT FÖR HUS JV/ 1 (2) JV JVB TAKTÄCKNINGAR OCH VÄGGBEKLÄDNADER M M AV ÖVERLÄGGSPLATTOR E D AV PLÅT FÖR HUS TAKTÄCKNINGAR OCH VÄGGBEKLÄDNADER M M AV ÖVERLÄGGSPLATTOR E D AV METALLISERAD STÅLPLÅT FÖR HUS MATERIAL- OCH VARUFÖRESKRIFTER Förzinkad stålplåt Färgbeläggning på förzinkad stålplåt Bärande takplåt i tvätthallen rum 101 och i torkrummet rum 113 skall ha industriell ytbeläggning typ plastisol med beläggningstjocklek min 175 µm. Plåten förses med skyddsbeläggning på baksidan. Den plastisolbelagda ytan skall vändas nedåt. Kulör enligt rumsbeskrivning Bärande takplåt i övrigt skall ha industriell ytbeläggning typ Interiör eller likvärdigt. Plåten förses med skyddsbeläggning på baksidan. Kulör enligt rumsbeskrivning. Sinusprofilerad plåt på undersida takfot, gavelsprång och skärmtak skall ha industriell ytbeläggning typ polyester. Plåten förses med skyddsbeläggning på baksidan. Kulör Ruukki Gasell 36 Grafitgrå eller likv. JVB.2 Taktäckningar och väggbeklädnader m m av överläggsplattor e d av profilerad plåt MATERIAL- OCH VARUFÖRESKRIFTER Fästdon Fästdon skall ha samma kulör som plåten. JVB.27 Överläggsskivor av profilerad plåt för stommar och stomkompletteringar JVB.2751 Bärlag av profilerad plåt Föreskrifter enligt K-ritn. Entreprenören skall upprätta fullständiga tillverknings- och montagehandlingar inklusive förankrings-, infästnings- och anslutningsdetaljer, se även avsnitt YSK.21. C:\AQ projekt\ Malmen Hangar hhp 14 och 15\Beskrivningar\Byggnadsbeskrivning\By15\HuskapJV.doc AB Svensk Byggtjänst 2000

30 JV TAKTÄCKNINGAR OCH VÄGGBEKLÄDNADER M M AV ÖVERLÄGGSPLATTOR E D AV PLÅT FÖR HUS JV/ 2 (2) Invändiga plåtavtäckningar skall utföras vid ventilationsgenomföringar etc. Anslutning av mellanväggar mot takplåt utförs enligt principdetalj på K-ritn. I tvätthall rum 101 och i torkrummet rum 113 skall eventuella klippytor rostskyddsmålas eller bockas undan så att inga ytor utan färgbeläggning finns in mot utrymmet. JVB.2773 Kompletteringar till yttertak av profilerad plåt Undersida på takfot, gavelsprång och skärmtak skall inklädas med sinusprofilerad plåt Ruukki GA Den sinusprofilerade plåten förses med profiltätning av cellgummi. Övrigt utförande enligt K-ritning. C:\AQ projekt\ Malmen Hangar hhp 14 och 15\Beskrivningar\Byggnadsbeskrivning\By15\HuskapJV.doc AB Svensk Byggtjänst 2000

31 K SKIKT AV SKIVOR K/ 1 (4) K SKIKT AV SKIVOR SKIVOR UTOM GLASSKIVOR Vindskydd Skivor som används som vindskydd skall ha stöd vid alla kanter och skall fogas mot fast underlag. KB SKIKT AV CEMENT- ELLER GIPSBASERADE SKIVOR UTFÖRANDEFÖRESKRIFTER Skivor på vägg Skivor skall monteras till u k bjälklag även där undertak förekommer. Vid takhöjd över 3,0 m får skivor skarvas. Kortlingar monteras som stöd vid skivornas kortändar, se HSB Skivor i övrigt skall monteras oskarvade mellan golv och tak. Över öppningar i väggar skall skivor skarvas över öppningen. Vid montering i två eller flera lag skall lagen anbringas med fogarna förskjutna i förhållande till varandra och det yttre skivlaget skarvas över öppningen. KBB SKIKT AV FIBERCEMENTSKIVOR UTFÖRANDEFÖRESKRIFTER Montering utförs enligt fabrikantens anvisningar. KBB.1 KBB.112 KBB.2 KBB.21 Skikt av fibercementskivor utomhus Skikt av fibercementskivor som fasadmaterial Skivor till väggkonstruktion ovan portar skall vara obehandlad Minerit Fasadskiva, fabrikat Tepro eller likvärdigt. Skivtjocklek 10 mm. Skikt av fibercementskivor inomhus Skikt av fibercementskivor i vägg, pelare e d inomhus Minerit VT-skiva Fabrikat Tepro eller likvärdigt, skivbredd 900 mm. Omfattning enligt A-ritn. C:\AQ projekt\ Malmen Hangar hhp 14 och 15\Beskrivningar\Byggnadsbeskrivning\By15\HuskapK.doc AB Svensk Byggtjänst 2000

32 K SKIKT AV SKIVOR K/ 2 (4) Aquqpanel Indoor Fabrikat Knauf Danogips AB eller likv. Omfattning enligt A-ritn. KBC SKIKT AV GIPSSKIVOR UTFÖRANDEFÖRESKRIFTER Montering skall utföras enligt Knauf Danogips AB. KBC.1 KBC.111 KBC.2 Skikt av gipsskivor utomhus Skikt av gipsskivor som vindskydd Gipsskiva skall vara Knauf Danogips Utvändig DU9/1200 eller likvärdigt. Omfattning enligt K-ritn. Skikt av gipsskivor inomhus Skurna skivkanter som skall spacklas skall fasas av med för ändamålet avsett verktyg. Avfasningen av skivkant skall vara 2 3 mm djup och 2 3 mm bred. Hörnskydd Knauf Danogips hörnskydd HSK eller likvärdigt monteras på synliga utåtgående hörn där spackling ingår i målningen och där smyginklädnad ej utförs. KBC.211 KBC.212 Skikt av gipsskivor på reglar i vägg, pelare e d inomhus Knauf Danogips Våtrumsgipsskiva H1 eller likvärdigt med omfattning enligt A-ritn. Gipsskivor i övrigt skall vara Knauf Danogips Hård DH13/900 eller likvärdigt. Skikt av gipsskivor på underlag av träskivor i vägg, pelare e d inomhus Omfattning där inre gipsskivan ersätts med strimlespånskiva framgår av rumsbeskrivning. Utförande enligt KBC.211. Gipsskiva skall vara Knauf Danogips Hård DH13/900 eller likvärdigt. Strimlespånskiva redovisas under KEL.2. C:\AQ projekt\ Malmen Hangar hhp 14 och 15\Beskrivningar\Byggnadsbeskrivning\By15\HuskapK.doc AB Svensk Byggtjänst 2000

33 K SKIKT AV SKIVOR K/ 3 (4) KBC.22 KD KDC KE KEB KEB.1 KEB.122 KEB.18 Skikt av gipsskivor i innertakskonstruktion Gipsskiveundertak i brandklass EI30 utförs enligt Knauf Danogips 2 lag gipsskivor på stålstomme. Inre gipsskivan skall vara Knauf Danogips Normal DN 13/GKB/900 eller likvärdigt och yttre gipsskivan Knauf Danogips Brandskydd DB15/900 eller likvärdigt. Gipsskiveundertak i övrigt utförs enligt Knauf Danogips 1 lag gipsskivor på stålstomme med gipsskivor Knauf Danogips Normal DN 13/GKB/900 eller likvärdigt. SKIKT AV METALLSKIVOR SKIKT AV SKIVOR AV ROSTFRITT STÅL Rostfritt stål vid portar med omfattning enligt K-ritning skall utföras enligt SS-EN Plåttjocklek enligt K-ritning. Rostfria skåp i rum 101 skall utföras av 1,5 mm rostfritt stål enligt SS-EN Storlek på skåp anges av rörentreprenören. Skåp skall vara demonterbara, utföras vattentäta och monteras på de uppgjutna socklarna för rörgrupper. Skåp utförs med flänsar för skruvmontering mot socklarna och mot vägg. Mellan fläns och sockel respektive vägg monteras tätningslist av EPDM-gummi. SKIKT AV SKIVOR AV TRÄ ELLER TRÄBASERAT MATERIAL SKIKT AV PLYWOODSKIVOR Skikt av plywoodskivor utomhus Skikt av plywoodskivor som underlagstak för beläggning med plan plåt, tätskiktsmatta, takduk e d Enligt K-ritning. Diverse kompletteringar av skikt av plywoodskivor utomhus Avser plywoodskivor till fläktfundament och till genomföringsstosar till takhuvar med utförande enligt K-ritn. K-plywood skall ha ytfaner lägst sort C. C:\AQ projekt\ Malmen Hangar hhp 14 och 15\Beskrivningar\Byggnadsbeskrivning\By15\HuskapK.doc AB Svensk Byggtjänst 2000

34 K SKIKT AV SKIVOR K/ 4 (4) KEL KEL.2 KH SKIKT AV STRIMLESPÅNSKIVOR (OSB) Skikt av strimlespånskivor (OSB) inomhus Strimlespånskivor som monteras bakom gipsskivor skall vara typ OSB-skivor, kvalitetsklass 3, skivbredd 897 mm. SKIKT AV GLASSKIVOR Fönster och metallpartier skall levereras färdigglasade. Se NSC.1. MATERIAL- OCH VARUFÖRESKRIFTER Skivor och rutor generella krav Den i AMA åberopade standarden SS har utgått. Skivor och rutor tillkommande krav betingade av användningsområde Härdat glas Termiskt härdat glas som skall användas som säkerhetsglas skall uppfylla fordringarna enligt SS-EN UTFÖRANDEFÖRESKRIFTER Montering av skivor och rutor tillkommande krav betingade av användningsområde Säkerhetsglas skall monteras enligt MTK 1998 Säkerhet. KHB KHD ENKELGLASRUTOR FÖRSEGLADE RUTOR C:\AQ projekt\ Malmen Hangar hhp 14 och 15\Beskrivningar\Byggnadsbeskrivning\By15\HuskapK.doc AB Svensk Byggtjänst 2000

35 L PUTS, MÅLNING, SKYDDSBELÄGGNINGAR, SKYDDSIMPREGNERINGAR M M L/ 1 (5) L LC LCS PUTS, MÅLNING, SKYDDSBELÄGGNINGAR, SKYDDSIMPREGNERINGAR M M MÅLNING M M BYGGPLATSMÅLNING AV HUS ALLMÄNT Innan arbetet påbörjas skall till beställaren i två exemplar överlämnas en förteckning över de målningsmaterial som entreprenören har för avsikt att använda. Avvikelse från material- och behandlingsföreskrift skall redovisas separat. Förteckningen skall godkännas av beställaren före det att arbetet sätts igång. MATERIAL- OCH VARUFÖRESKRIFTER De fabrikat och typer av målningsmaterial som anges i detta avsnitt är exempel för att klargöra kvalitetsnivån. Andra fabrikat och typer kan användas. Färger skall uppfylla kriterier för EU-blomman. Silikatfärg Beckers Silikatfärg Spackelmassa Olje-, alkyd- och latexspackelmassa Sandspackelmassa som underlag för färg med stöpplad yta skall ha en största kornstorlek av 0,3 mm. Sandspackelmassa för iläggning av remsa skall ha klistrande egenskaper, vara nyanserad med kulör lika skivmaterial och ha en största kornstorlek av 0,1 mm. Spackelmassa till våtrumssystem, vid målning med Resistent Täckfärg och som underlag till fogplattor Vid spackling av Aquapanel Indoor-skivor: Danogips Fogspackel grå I övrigt: Beckers Breplasta LW Spackelmassa till övriga ytor Beckers Breplasta Lackfärg m m Lackfärg till rostskyddsmålning Framgår av LCS.61 och LCS.62 C:\AQ projekt\ Malmen Hangar hhp 14 och 15\Beskrivningar\Byggnadsbeskrivning\By15\HuskapL.doc AB Svensk Byggtjänst 2000

36 L PUTS, MÅLNING, SKYDDSBELÄGGNINGAR, SKYDDSIMPREGNERINGAR M M L/ 2 (5) Latexfärg Latexfärg - väggar, pelare o d inomhus Målning klass VA-10 Beckers System Resistent VA-10 Rum där glansvärde 55 anges i rumsbeskrivningen Mellanstrykningsfärg: Beckers Resistent Täckfärg 5,7 m²/l Färdigstrykningsfärg: Beckers Resistent Täckfärg 7,5 m²/l Rum där glansvärde 20 anges i rumsbeskrivningen Mellanstrykningsfärg: Beckers Scotte Grund Färdigstrykningsfärg: Beckers Scotte 20 Övriga rum Mellanstrykningsfärg: Beckers Scotte Grund Färdigstrykningsfärg: Beckers Scotte 7 Latexfärg - tak, takbalkar o d inomhus Rum där glansvärde 7 anges i rumsbeskrivningen Mellanstrykningsfärg: Beckers Scotte Grund Färdigstrykningsfärg: Beckers Scotte 7 Övriga rum Beckers Scotte 3 Latexfärg - radiatorer, rör - inomhus Beckers Elementfärg V Latexlackfärg Latexlackfärg stålytor - inomhus Mellan- och färdigstrykningsfärg: Beckers Elegant Aqua Lackfärg Halvblank UTFÖRANDEFÖRESKRIFTER Uppstrykningsprov Uppstrykningsprov skall utföras i storlek 600 x mm för utomhuskulörer med den färgkvalitet som föreskrivits. Kulörprovet skall målas upp på en provyta som varken är mer eller mindre sugande än den yta som senare skall målas. C:\AQ projekt\ Malmen Hangar hhp 14 och 15\Beskrivningar\Byggnadsbeskrivning\By15\HuskapL.doc AB Svensk Byggtjänst 2000

37 L PUTS, MÅLNING, SKYDDSBELÄGGNINGAR, SKYDDSIMPREGNERINGAR M M L/ 3 (5) Kulörprov för samtliga förekommande kulörer skall föreligga vid ett och samma tillfälle. Proverna skall målas upp med hel behandlingstyp på samtliga underlag. Proven skall godkännas av beställaren före det att arbetet påbörjas. Proven skall förvaras av beställaren och vara likare för målningsarbetet. Målning Synliga kapytor på industriellt målade trälister skall målningsbehandlas. Målning skall utföras så att den med avseende på kvalitet och kulör anpassas till den industriella behandlingen. Målningsbehandling med VA-system skall utföras enligt Målningsanvisningar för Beckers Resistent Våtrumssystem. I el-c, apparatrum, fläktrum och hetvattenaggregat skall målning utföras före ledningsdragning och montering av apparater. Till väggar skall räknas pelare, nischer, bröstningar och smygar. Till tak skall räknas takbalkar. Ovan fast monterat undertak skall väggbehandlingen dras upp minst 50 mm. Fogar med skurna fasade kanter på gipsskivor skall grundas före spackling med alkydgrundfärg för att förhindra kantresning och inträngning av fukt. Vid skarvspackling av försänkta fogar till prefab betongelement skall fogarna dras ur. KVALITETSKRAV PÅ FÄRDIGA FÄRG- OCH LACKSKIKT Kulör. Glans Tabell LCS/1 Hänvisningen i tabell LCS/1 till SS utgår och ersätts av SS-EN ISO LCS.2 LCS.21 LCS.211 Generell byggplatsmålning Utvändig målning Färgmaterial framgår av LCS. Målning av fasad och fasaddetaljer Betongväggelement vid portslut (linje B1) och prefab betongpelare vid portar (linje B3) Kulör S 7500-N Betongelement i övrigt -- C:\AQ projekt\ Malmen Hangar hhp 14 och 15\Beskrivningar\Byggnadsbeskrivning\By15\HuskapL.doc AB Svensk Byggtjänst 2000

38 L PUTS, MÅLNING, SKYDDSBELÄGGNINGAR, SKYDDSIMPREGNERINGAR M M L/ 4 (5) Fasadskivor ovan portar Kulör S 7500-N Stålfästen för belysningsarmaturer ovan portar Se LCS.61 LCS.214 LCS.22 LCS.221 Målning av balkonger, skärmtak o d Stålstomme till skärmtak och till portar Invändig målning Målning av golv, väggar och tak inomhus Färgmaterial framgår av LCS. Behandlingstyper och kulörer framgår av rumsbeskrivning. Se LCS.61 LCS.2261 Målning av rörinstallation inomhus Färgmaterial framgår av LCS. Synliga oisolerade värmerör Synliga oisolerade tappvattenrör LCS.6 LCS.61 Rostskyddsmålning av stålkonstruktioner Fabrikat färgmaterial: International Färg AB Förbehandling: rengöringsgrad 2 på verkstadsgrundat stål. Svetsfogar som utförs på byggarbetsplatsen skall bearbetas till St 2 enligt ISO 8501:1. Skador på stål skall påbättras med rostskyddsgrundfärg med skikttjocklek lika verkstadsgrunden. Rostskyddsmålning av stålkonstruktioner utomhus Stålstomme till skärmtak och till portar samt stålfästen för belysningsarmaturer ovan portar (även inbyggda delar) korrosivitetsklass C3 Stål skall rostskyddsmålas med rostskyddsgrundfärg Interprime 306, torrskiktstjocklek 40 µm och täckfärg Interlack 645 torrskiktstjocklek 120 µm (rostskyddssystem S3.06, korrosivitetsklass C3 enligt BSK 99). Kulör S 7500-N. LCS.62 Rostskyddsmålning av stålkonstruktioner inomhus Stål i korrosivitetsklass C2 (stål i torkrum rum 113) Stål skall rostskyddsmålas med rostskyddsgrundfärg Interprime 306, torrskiktstjocklek 40 µm och täckfärg Interlack 645 torrskiktstjocklek 2x40 µm (rostskyddssystem S2.06, korrosivitetsklass C2 enligt BSK 99). Kulör enligt rumsbeskrivning. C:\AQ projekt\ Malmen Hangar hhp 14 och 15\Beskrivningar\Byggnadsbeskrivning\By15\HuskapL.doc AB Svensk Byggtjänst 2000

39 L PUTS, MÅLNING, SKYDDSBELÄGGNINGAR, SKYDDSIMPREGNERINGAR M M L/ 5 (5) LD LDS LDS.11 SKYDDSBELÄGGNING SKYDDSBELÄGGNING I HUS Förzinkning Valfri förzinkningsmetod Varmförzinkning skall vara utförd enligt SS-EN ISO Varmförzinkningen utförs i normal klass där ej annat framgår av HSB.1 resp NSB.111. C:\AQ projekt\ Malmen Hangar hhp 14 och 15\Beskrivningar\Byggnadsbeskrivning\By15\HuskapL.doc AB Svensk Byggtjänst 2000

40 M SKIKT AV BELÄGGNINGS- OCH BEKLÄDNADSVAROR I HUS M/ 1 (5) M MB SKIKT AV BELÄGGNINGS- OCH BEKLÄDNADSVAROR I HUS BELÄGGNINGAR OCH BEKLÄDNADER AV FOGPLATTOR AV NATURSTEN, BETONG, KONSTBETONG, KERAMIK, MOSAIK E D MATERIAL- OCH VARUFÖRESKRIFTER Bruk Fästmassor skall uppfylla fordringarna enligt BBK 04. MBE MBE.2 MBE.22 BELÄGGNINGAR OCH BEKLÄDNADER AV KERAMISKA FOGPLATTOR Beklädnader av keramiska fogplattor Väggbeklädnader o d av keramiska fogplattor inomhus MATERIAL- OCH VARUFÖRESKRIFTER Kakelplattor skall vara CC Höganäs serie Arctic, plattformat 150x150x6 mm. Kulör enligt rumsbeskrivning. Fogning av klinkerplattor utförs med CC Höganäs klinkerfog FB 24 vit eller likvärdigt. UTFÖRANDEFÖRESKRIFTER Plattor sätts i rutmönster. MBE.2211 Vattenavvisande beklädnader av keramiska fogplattor inomhus, utan tätskikt Stänkskydd utförs enligt CC Höganäs typkonstruktion V3. MBE.222 Vattentäta beklädnader av keramiska fogplattor inomhus Väggbeklädnad utförs enligt CC Höganäs typkonstruktion V12. Mjukfog som tätning vid rörgenomföringar och fästen för armaturer etc utförs med CC Höganäs Sanitetssilikon. C:\AQ projekt\ Malmen Hangar hhp 14 och 15\Beskrivningar\Byggnadsbeskrivning\By15\HuskapM.doc AB Svensk Byggtjänst 2000

41 M SKIKT AV BELÄGGNINGS- OCH BEKLÄDNADSVAROR I HUS M/ 2 (5) MF MFF BELÄGGNINGAR AV TEXTIL, KORK, LINOLEUM, GUMMI, PLAST M M OCH TÄTSKIKT AV PLASTMATTA BELÄGGNINGAR AV LINOLEUM MATERIAL- OCH VARUFÖRESKRIFTER Linoleummatta skall vara DLW Armstrong Marmorette, tjocklek 2,5 mm. Kulör enligt rumsbeskrivning. Lim skall vara Cascolin Solid 3481 eller likvärdigt lim med låg emission. UTFÖRANDEFÖRESKRIFTER Linoleum skall vaxas i anslutning till läggningen. Behandlingen skall utföras enligt materialleverantörens anvisningar. MFF.1 MFF.11 MFK Golvbeläggningar av linoleum Golvbeläggningar av linoleum på betong Omfattning enligt rumsbeskrivning. BELÄGGNINGAR AV MATTA ELLER PLATTOR AV PLAST OCH TÄTSKIKT AV PLASTMATTA MATERIAL- OCH VARUFÖRESKRIFTER Plastmatta skall vara DLW Armstrong Translations Pur. Kulörer enligt rumsbeskrivning. Lim skall vara CascoProff Solid 3480 eller likvärdigt lim med låg emission. MFK.1 MFK.111 Beläggningar av matta eller plattor av plast utan krav på vattentäthet Mattor skall svetsas. Golvbeläggningar av matta eller plattor av plast utan krav på vattentäthet, limning Utförs lika MFK.211. MFK.1111 Golvbeläggningar av matta eller plattor av plast utan krav på vattentäthet, limning på betong Omfattning enligt rumsbeskrivning. C:\AQ projekt\ Malmen Hangar hhp 14 och 15\Beskrivningar\Byggnadsbeskrivning\By15\HuskapM.doc AB Svensk Byggtjänst 2000
