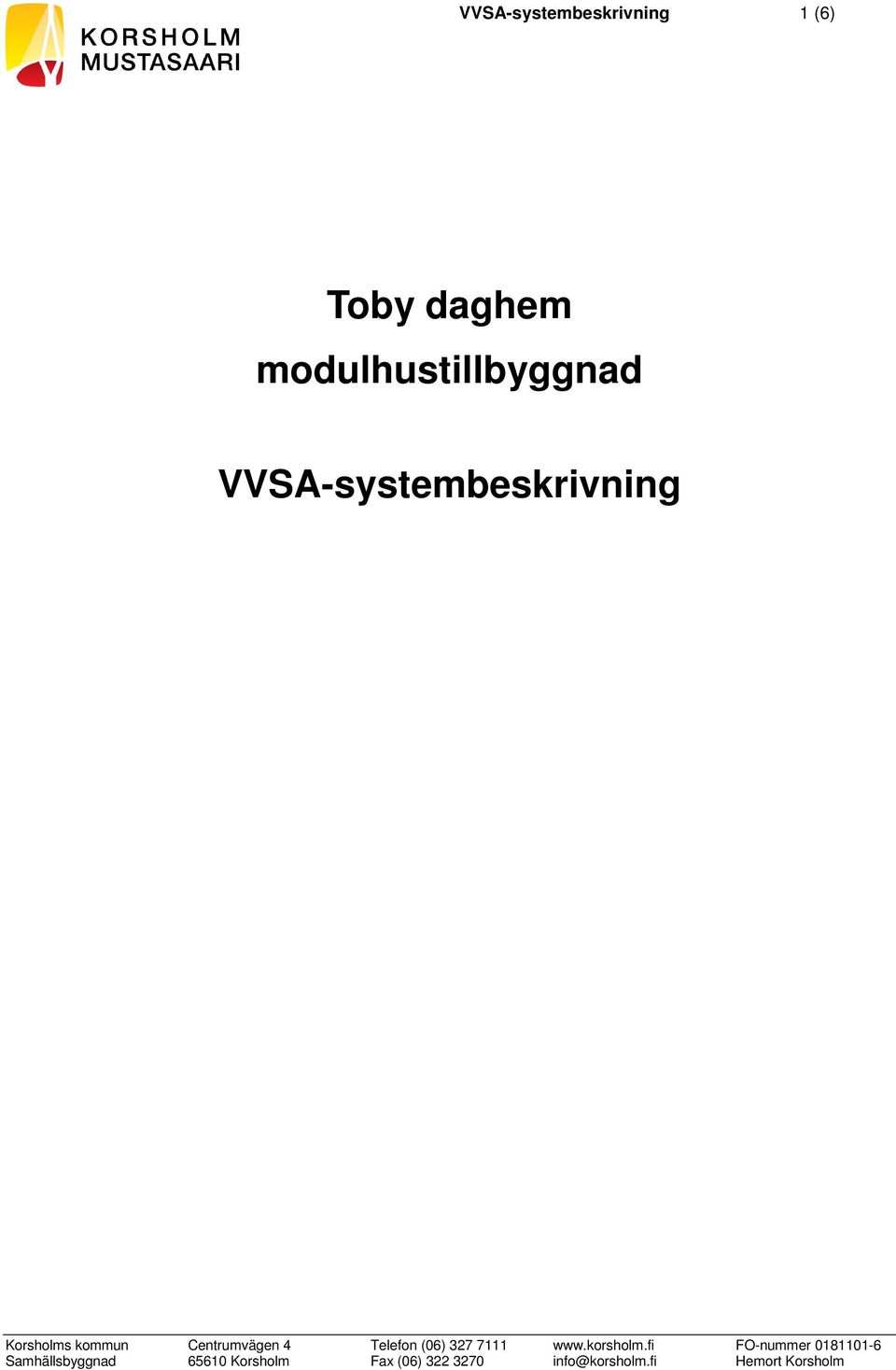

1 VVSA-systembeskrivning 1 (6) Toby daghem modulhustillbyggnad VVSA-systembeskrivning

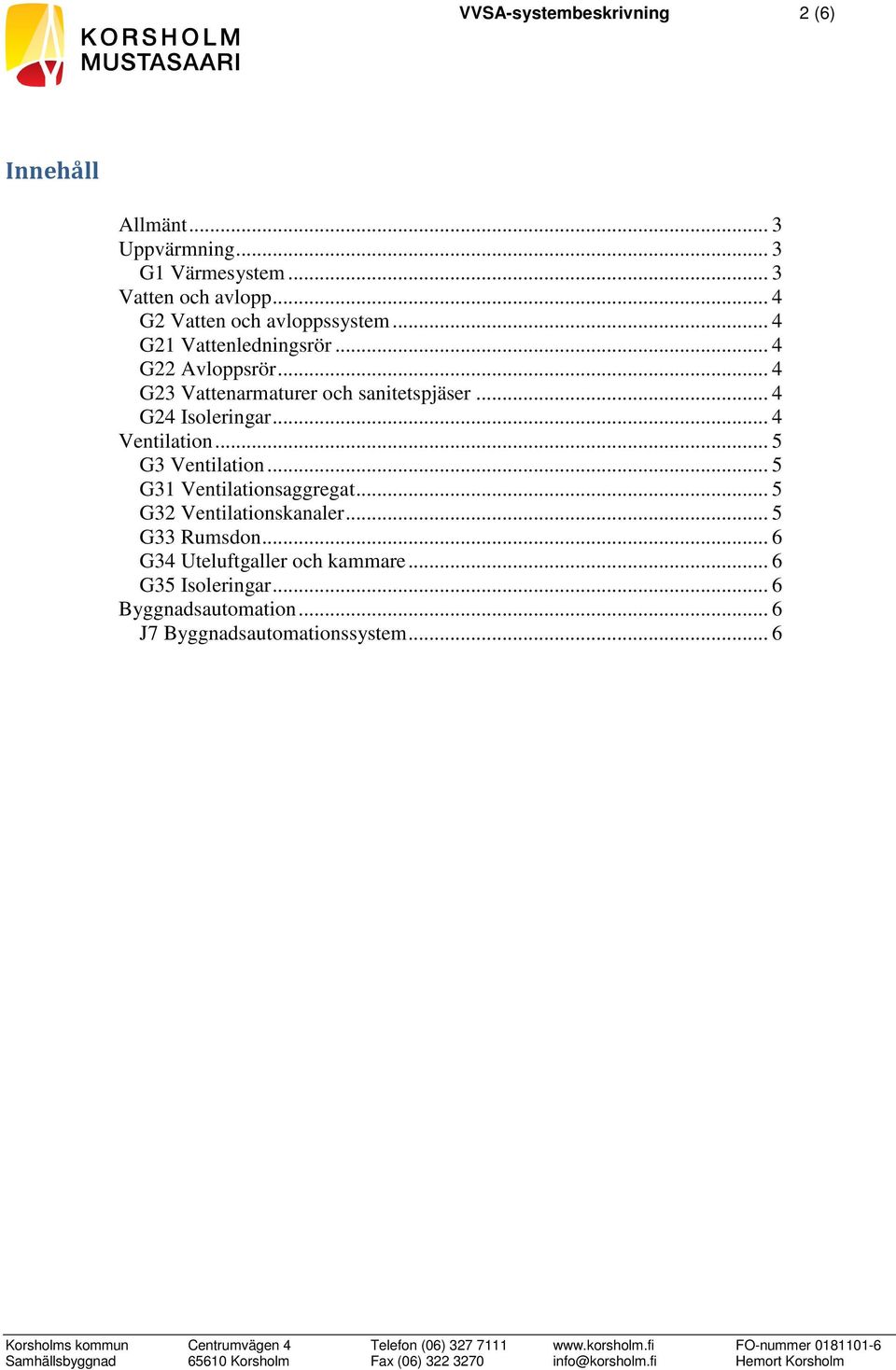

2 VVSA-systembeskrivning 2 (6) Innehåll Allmänt... 3 Uppvärmning... 3 G1 Värmesystem... 3 Vatten och avlopp... 4 G2 Vatten och avloppssystem... 4 G21 Vattenledningsrör... 4 G22 Avloppsrör... 4 G23 Vattenarmaturer och sanitetspjäser... 4 G24 Isoleringar... 4 Ventilation... 5 G3 Ventilation... 5 G31 Ventilationsaggregat... 5 G32 Ventilationskanaler... 5 G33 Rumsdon... 6 G34 Uteluftgaller och kammare... 6 G35 Isoleringar... 6 Byggnadsautomation... 6 J7 Byggnadsautomationssystem... 6

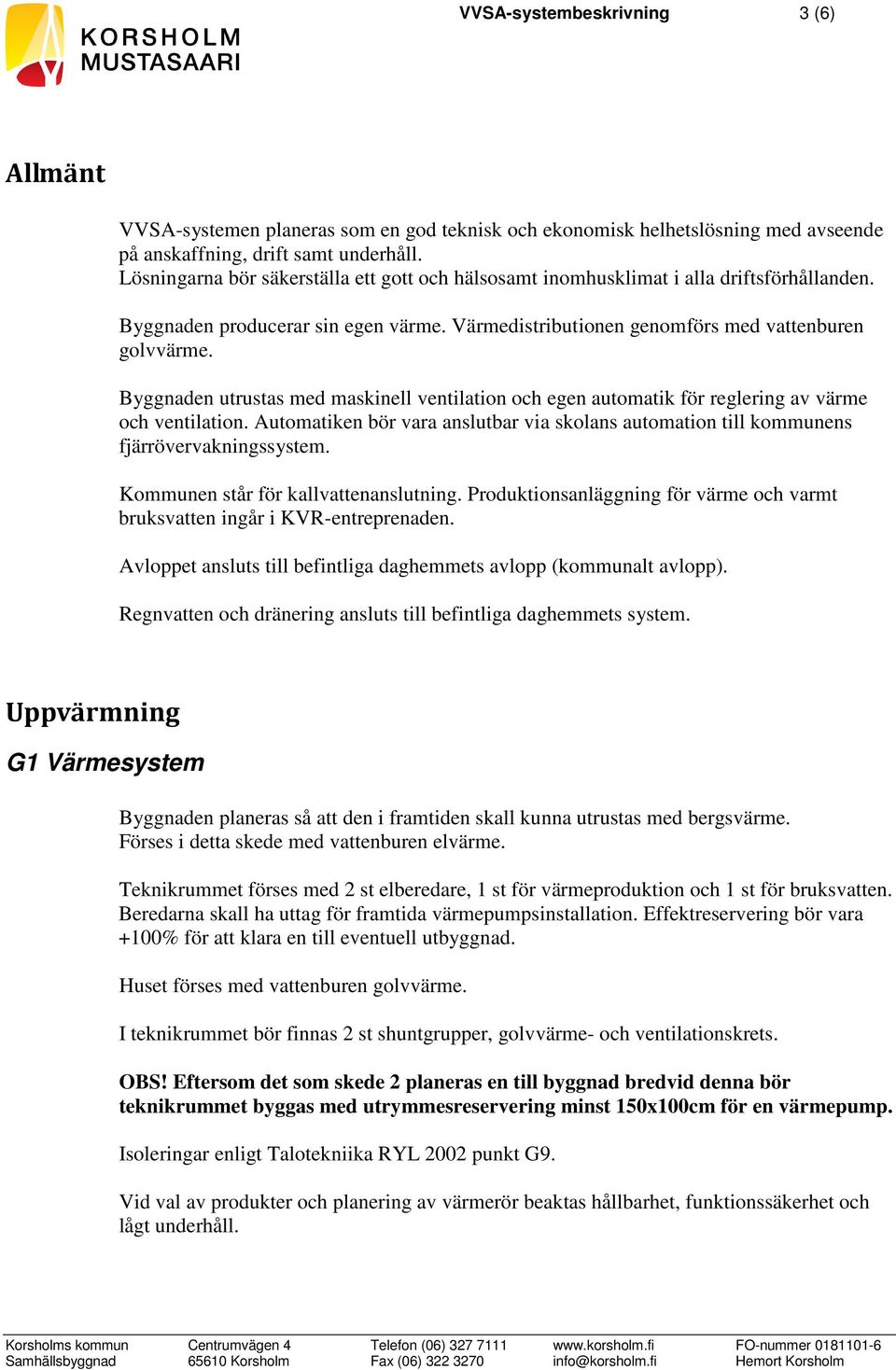

3 VVSA-systembeskrivning 3 (6) Allmänt VVSA-systemen planeras som en god teknisk och ekonomisk helhetslösning med avseende på anskaffning, drift samt underhåll. Lösningarna bör säkerställa ett gott och hälsosamt inomhusklimat i alla driftsförhållanden. Byggnaden producerar sin egen värme. Värmedistributionen genomförs med vattenburen golvvärme. Byggnaden utrustas med maskinell ventilation och egen automatik för reglering av värme och ventilation. Automatiken bör vara anslutbar via skolans automation till kommunens fjärrövervakningssystem. Kommunen står för kallvattenanslutning. Produktionsanläggning för värme och varmt bruksvatten ingår i KVR-entreprenaden. Avloppet ansluts till befintliga daghemmets avlopp (kommunalt avlopp). Regnvatten och dränering ansluts till befintliga daghemmets system. Uppvärmning G1 Värmesystem Byggnaden planeras så att den i framtiden skall kunna utrustas med bergsvärme. Förses i detta skede med vattenburen elvärme. Teknikrummet förses med 2 st elberedare, 1 st för värmeproduktion och 1 st för bruksvatten. Beredarna skall ha uttag för framtida värmepumpsinstallation. Effektreservering bör vara +100% för att klara en till eventuell utbyggnad. Huset förses med vattenburen golvvärme. I teknikrummet bör finnas 2 st shuntgrupper, golvvärme- och ventilationskrets. OBS! Eftersom det som skede 2 planeras en till byggnad bredvid denna bör teknikrummet byggas med utrymmesreservering minst 150x100cm för en värmepump. Isoleringar enligt Talotekniika RYL 2002 punkt G9. Vid val av produkter och planering av värmerör beaktas hållbarhet, funktionssäkerhet och lågt underhåll.

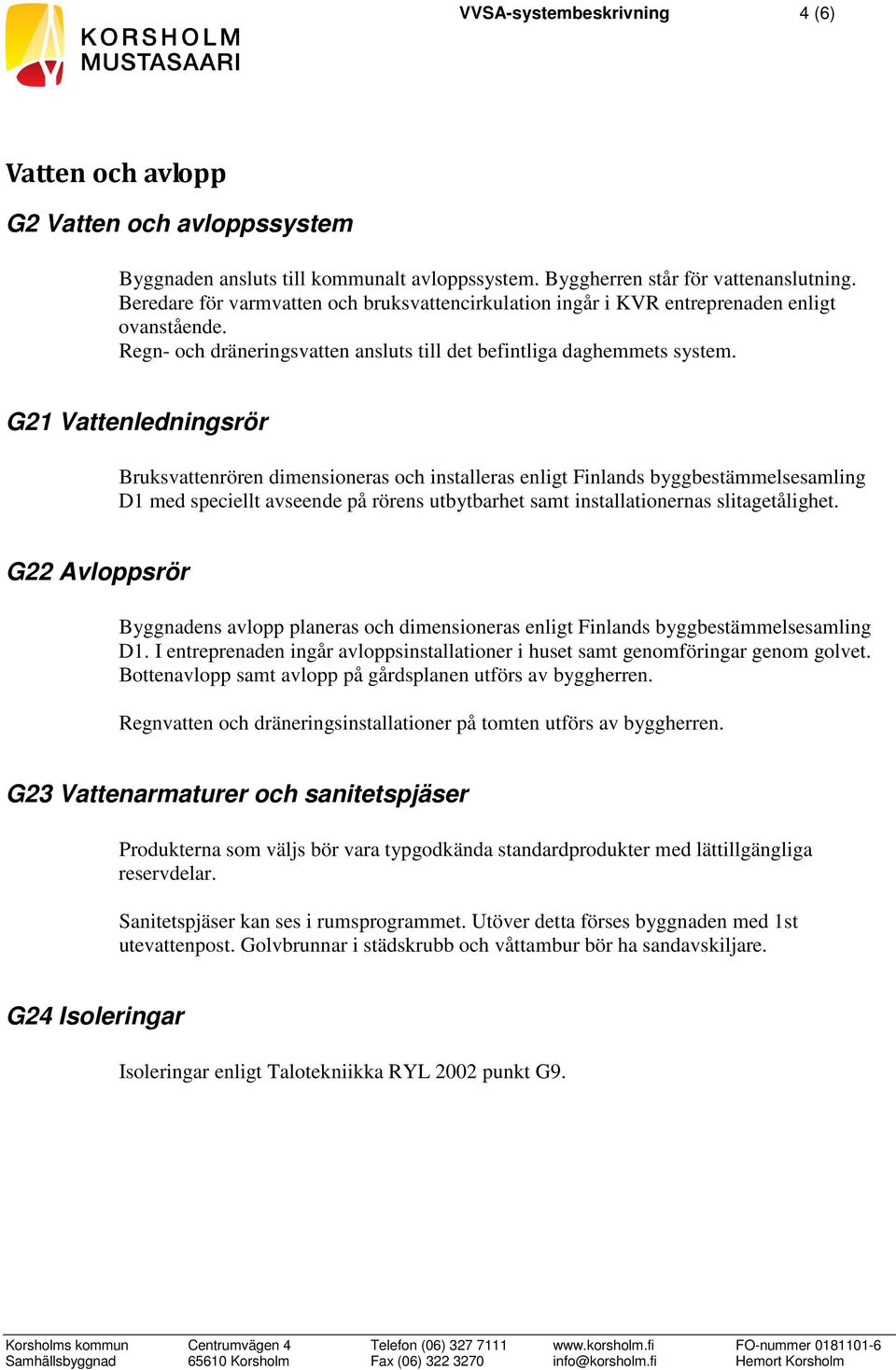

4 VVSA-systembeskrivning 4 (6) Vatten och avlopp G2 Vatten och avloppssystem Byggnaden ansluts till kommunalt avloppssystem. Byggherren står för vattenanslutning. Beredare för varmvatten och bruksvattencirkulation ingår i KVR entreprenaden enligt ovanstående. Regn- och dräneringsvatten ansluts till det befintliga daghemmets system. G21 Vattenledningsrör Bruksvattenrören dimensioneras och installeras enligt Finlands byggbestämmelsesamling D1 med speciellt avseende på rörens utbytbarhet samt installationernas slitagetålighet. G22 Avloppsrör Byggnadens avlopp planeras och dimensioneras enligt Finlands byggbestämmelsesamling D1. I entreprenaden ingår avloppsinstallationer i huset samt genomföringar genom golvet. Bottenavlopp samt avlopp på gårdsplanen utförs av byggherren. Regnvatten och dräneringsinstallationer på tomten utförs av byggherren. G23 Vattenarmaturer och sanitetspjäser Produkterna som väljs bör vara typgodkända standardprodukter med lättillgängliga reservdelar. Sanitetspjäser kan ses i rumsprogrammet. Utöver detta förses byggnaden med 1st utevattenpost. Golvbrunnar i städskrubb och våttambur bör ha sandavskiljare. G24 Isoleringar Isoleringar enligt Talotekniikka RYL 2002 punkt G9.

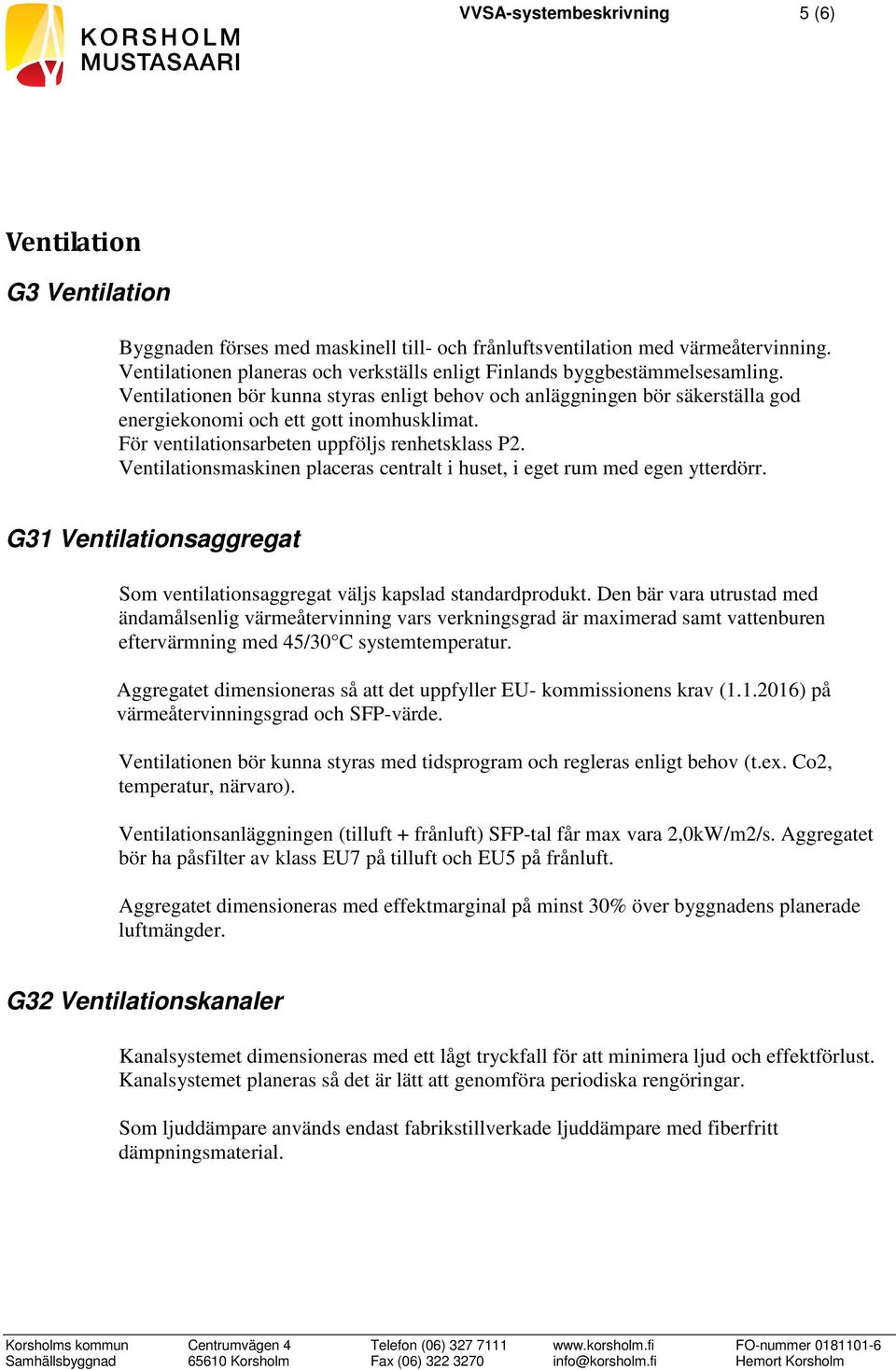

5 VVSA-systembeskrivning 5 (6) Ventilation G3 Ventilation Byggnaden förses med maskinell till- och frånluftsventilation med värmeåtervinning. Ventilationen planeras och verkställs enligt Finlands byggbestämmelsesamling. Ventilationen bör kunna styras enligt behov och anläggningen bör säkerställa god energiekonomi och ett gott inomhusklimat. För ventilationsarbeten uppföljs renhetsklass P2. Ventilationsmaskinen placeras centralt i huset, i eget rum med egen ytterdörr. G31 Ventilationsaggregat Som ventilationsaggregat väljs kapslad standardprodukt. Den bär vara utrustad med ändamålsenlig värmeåtervinning vars verkningsgrad är maximerad samt vattenburen eftervärmning med 45/30 C systemtemperatur. Aggregatet dimensioneras så att det uppfyller EU- kommissionens krav ( ) på värmeåtervinningsgrad och SFP-värde. Ventilationen bör kunna styras med tidsprogram och regleras enligt behov (t.ex. Co2, temperatur, närvaro). Ventilationsanläggningen (tilluft + frånluft) SFP-tal får max vara 2,0kW/m2/s. Aggregatet bör ha påsfilter av klass EU7 på tilluft och EU5 på frånluft. Aggregatet dimensioneras med effektmarginal på minst 30% över byggnadens planerade luftmängder. G32 Ventilationskanaler Kanalsystemet dimensioneras med ett lågt tryckfall för att minimera ljud och effektförlust. Kanalsystemet planeras så det är lätt att genomföra periodiska rengöringar. Som ljuddämpare används endast fabrikstillverkade ljuddämpare med fiberfritt dämpningsmaterial.

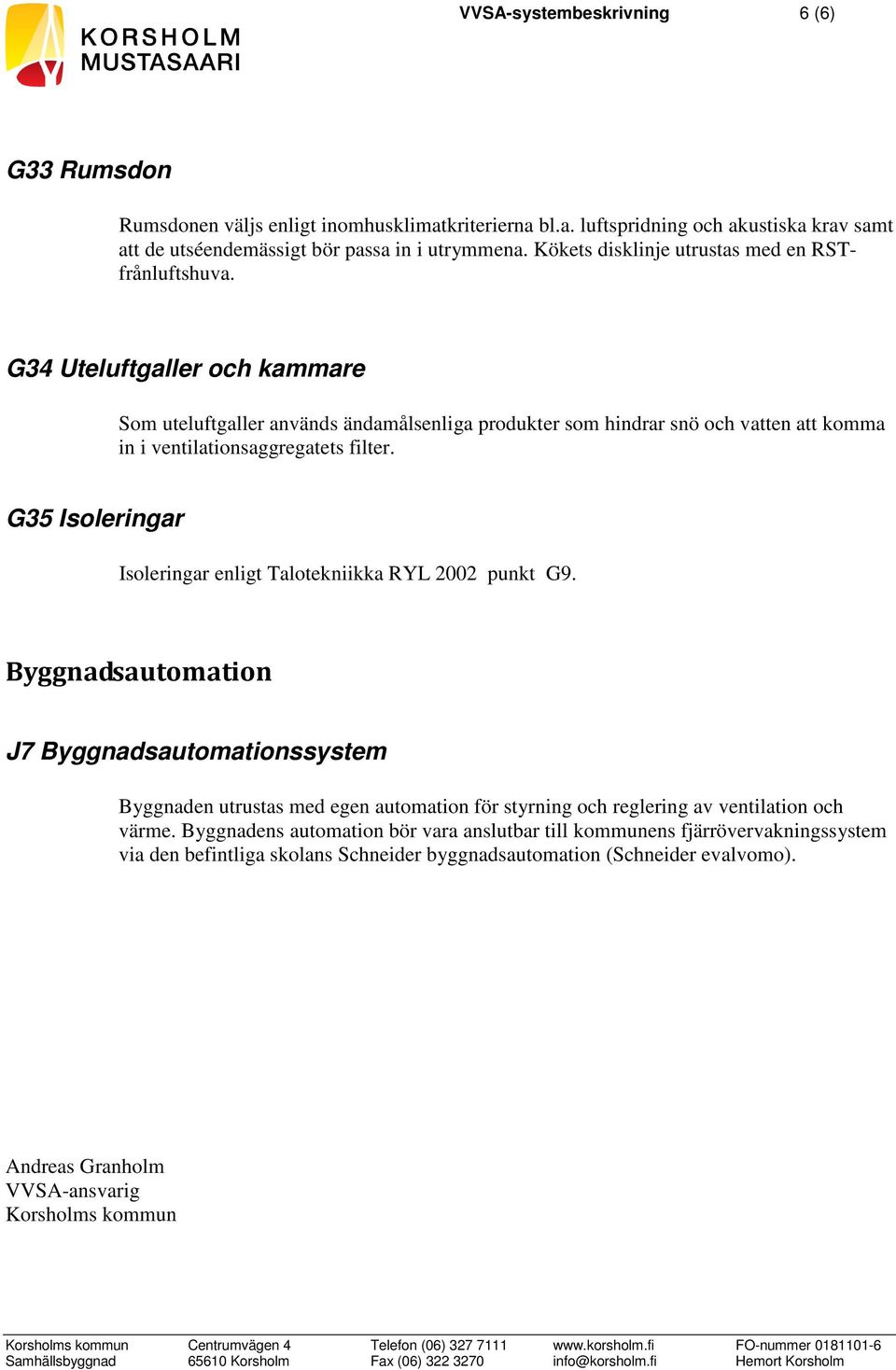

6 VVSA-systembeskrivning 6 (6) G33 Rumsdon Rumsdonen väljs enligt inomhusklimatkriterierna bl.a. luftspridning och akustiska krav samt att de utséendemässigt bör passa in i utrymmena. Kökets disklinje utrustas med en RSTfrånluftshuva. G34 Uteluftgaller och kammare Som uteluftgaller används ändamålsenliga produkter som hindrar snö och vatten att komma in i ventilationsaggregatets filter. G35 Isoleringar Isoleringar enligt Talotekniikka RYL 2002 punkt G9. Byggnadsautomation J7 Byggnadsautomationssystem Byggnaden utrustas med egen automation för styrning och reglering av ventilation och värme. Byggnadens automation bör vara anslutbar till kommunens fjärrövervakningssystem via den befintliga skolans Schneider byggnadsautomation (Schneider evalvomo). Andreas Granholm VVSA-ansvarig Korsholms kommun
