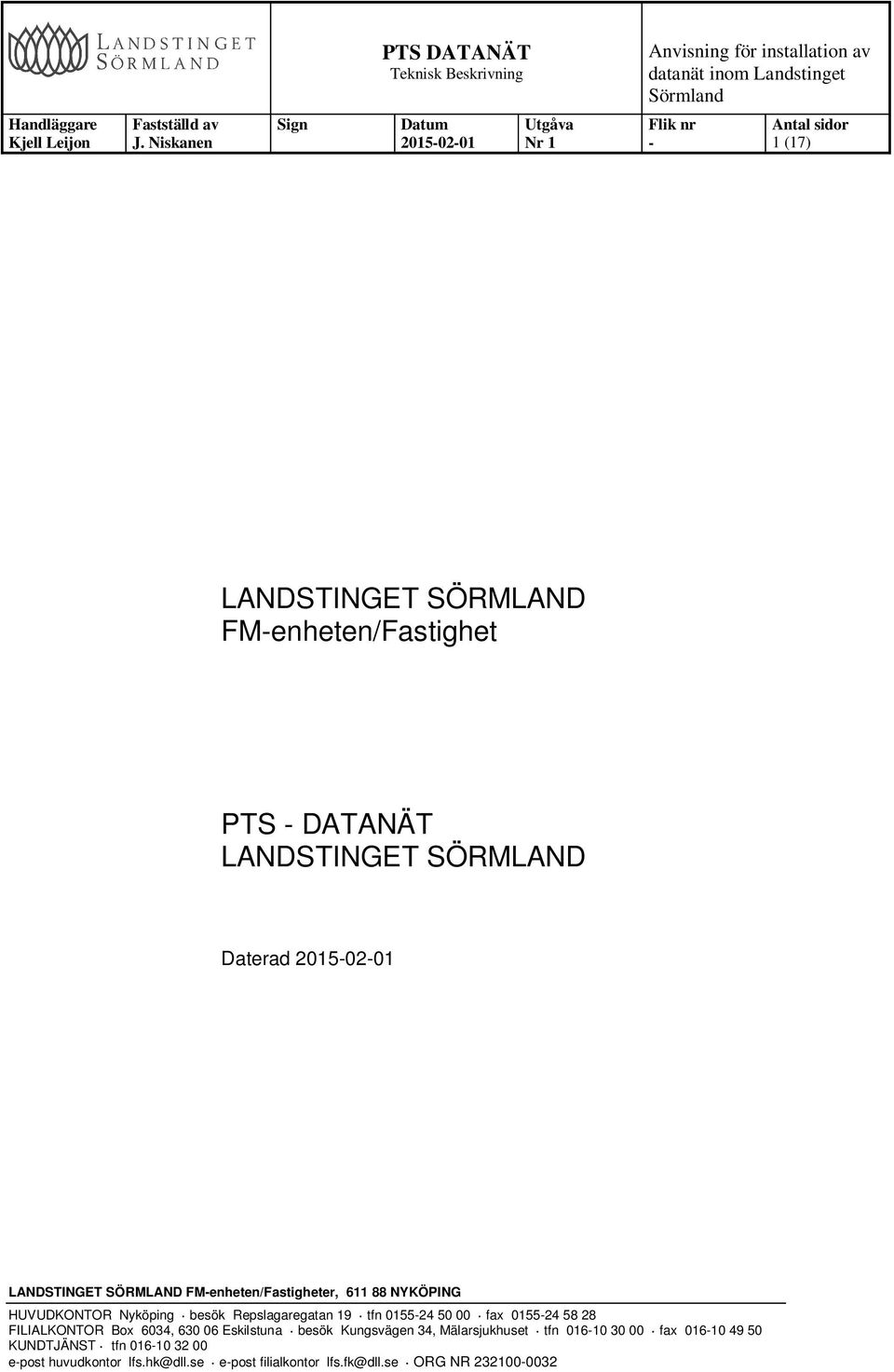

1 Handläggare Kjell Leijon Fastställd av J. Niskanen Sign Datum Utgåva Nr 1 Flik nr Antal sidor 1 (17) LANDSTINGET SÖRMLAND FMenheten/Fastighet PTS DATANÄT LANDSTINGET SÖRMLAND Daterad FILIALKONTOR Box 6034, Eskilstuna besök Kungsvägen 34, Mälarsjukhuset tfn fax

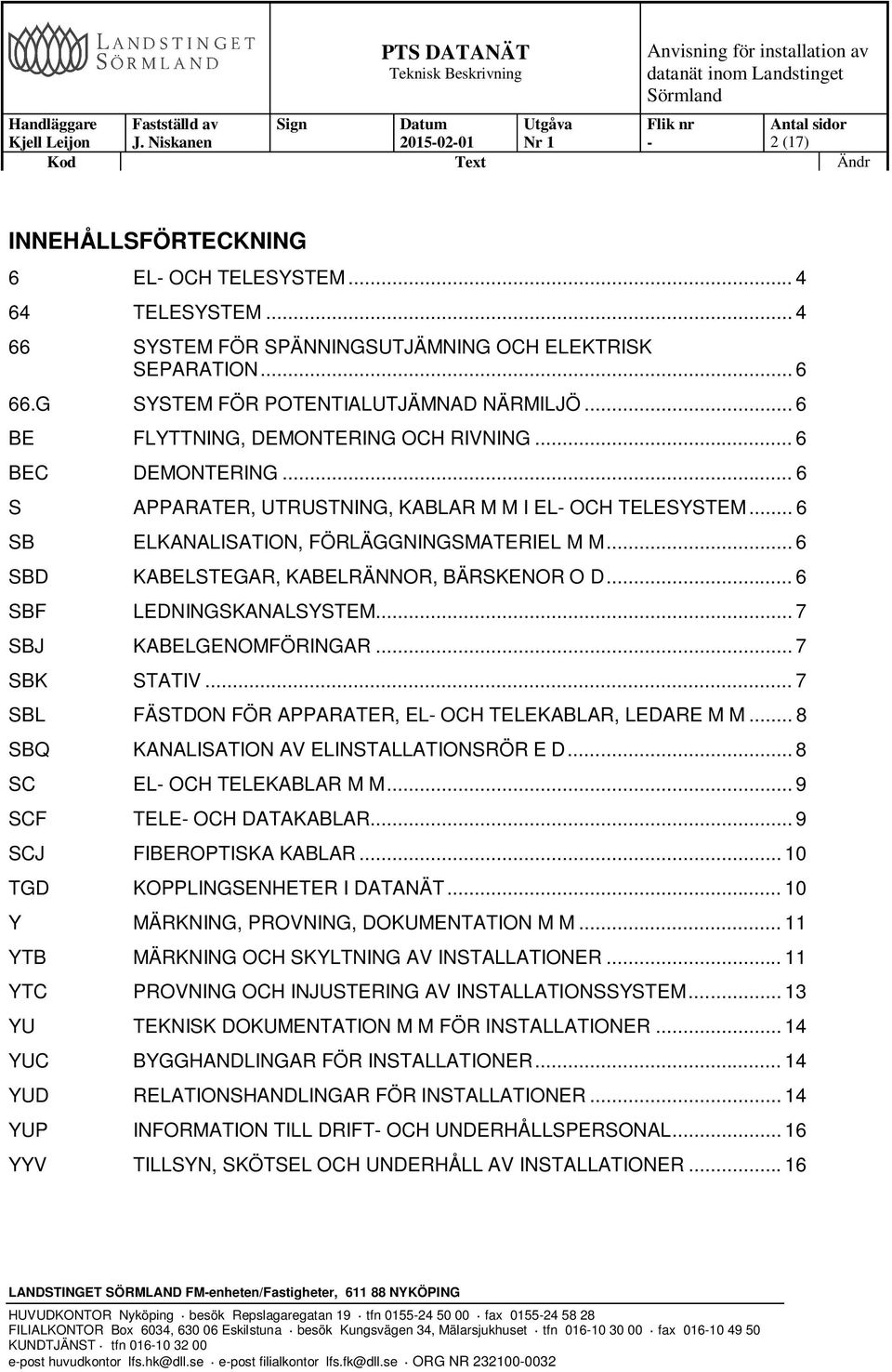

2 Nr 1 2 (17) INNEHÅLLSFÖRTECKNING 6 EL OCH TELESYSTEM TELESYSTEM SYSTEM FÖR SPÄNNINGSUTJÄMNING OCH ELEKTRISK SEPARATION G SYSTEM FÖR POTENTIALUTJÄMNAD NÄRMILJÖ... 6 BE FLYTTNING, DEMONTERING OCH RIVNING... 6 BEC DEMONTERING... 6 S APPARATER, UTRUSTNING, KABLAR M M I EL OCH TELESYSTEM... 6 SB ELKANALISATION, FÖRLÄGGNINGSMATERIEL M M... 6 SBD KABELSTEGAR, KABELRÄNNOR, BÄRSKENOR O D... 6 SBF LEDNINGSKANALSYSTEM... 7 SBJ KABELGENOMFÖRINGAR... 7 SBK STATIV... 7 SBL FÄSTDON FÖR APPARATER, EL OCH TELEKABLAR, LEDARE M M... 8 SBQ KANALISATION AV ELINSTALLATIONSRÖR E D... 8 SC EL OCH TELEKABLAR M M... 9 SCF TELE OCH DATAKABLAR... 9 SCJ FIBEROPTISKA KABLAR TGD KOPPLINGSENHETER I DATANÄT Y MÄRKNING, PROVNING, DOKUMENTATION M M YTB MÄRKNING OCH SKYLTNING AV INSTALLATIONER YTC PROVNING OCH INJUSTERING AV INSTALLATIONSSYSTEM YU TEKNISK DOKUMENTATION M M FÖR INSTALLATIONER YUC BYGGHANDLINGAR FÖR INSTALLATIONER YUD RELATIONSHANDLINGAR FÖR INSTALLATIONER YUP INFORMATION TILL DRIFT OCH UNDERHÅLLSPERSONAL YYV TILLSYN, SKÖTSEL OCH UNDERHÅLL AV INSTALLATIONER FILIALKONTOR Box 6034, Eskilstuna besök Kungsvägen 34, Mälarsjukhuset tfn fax

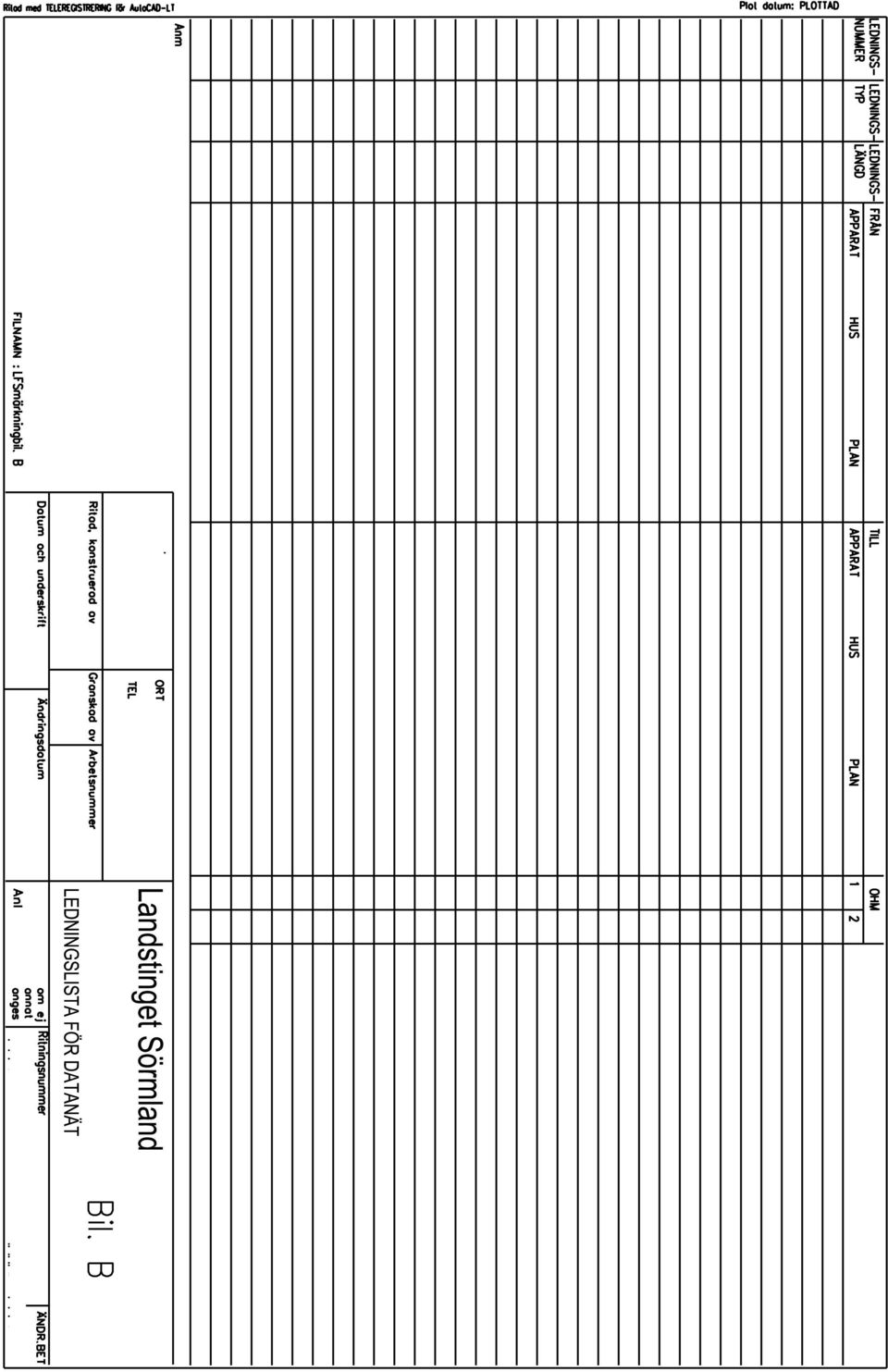

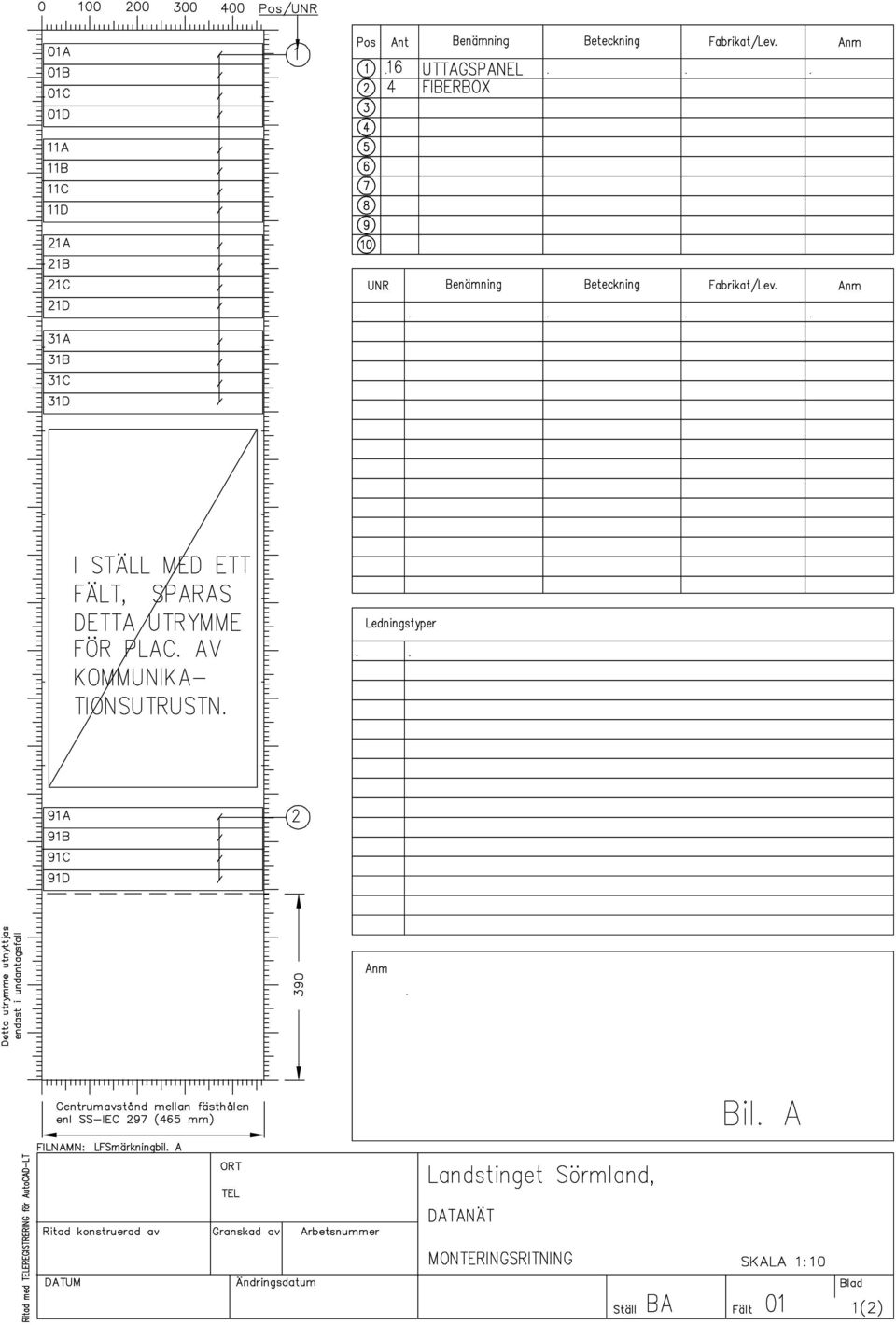

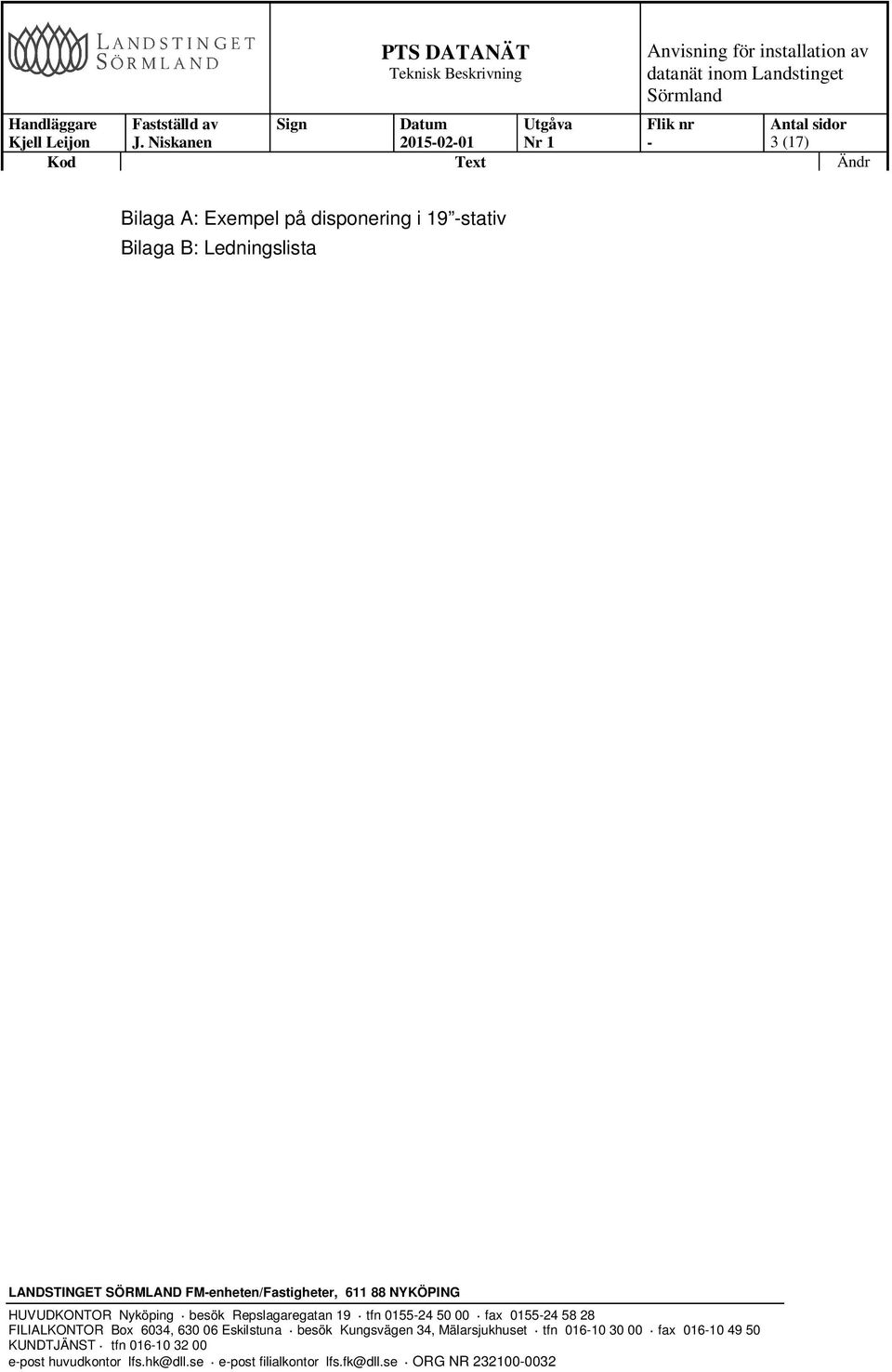

3 Nr 1 3 (17) Bilaga A: Exempel på disponering i 19 stativ Bilaga B: Ledningslista FILIALKONTOR Box 6034, Eskilstuna besök Kungsvägen 34, Mälarsjukhuset tfn fax

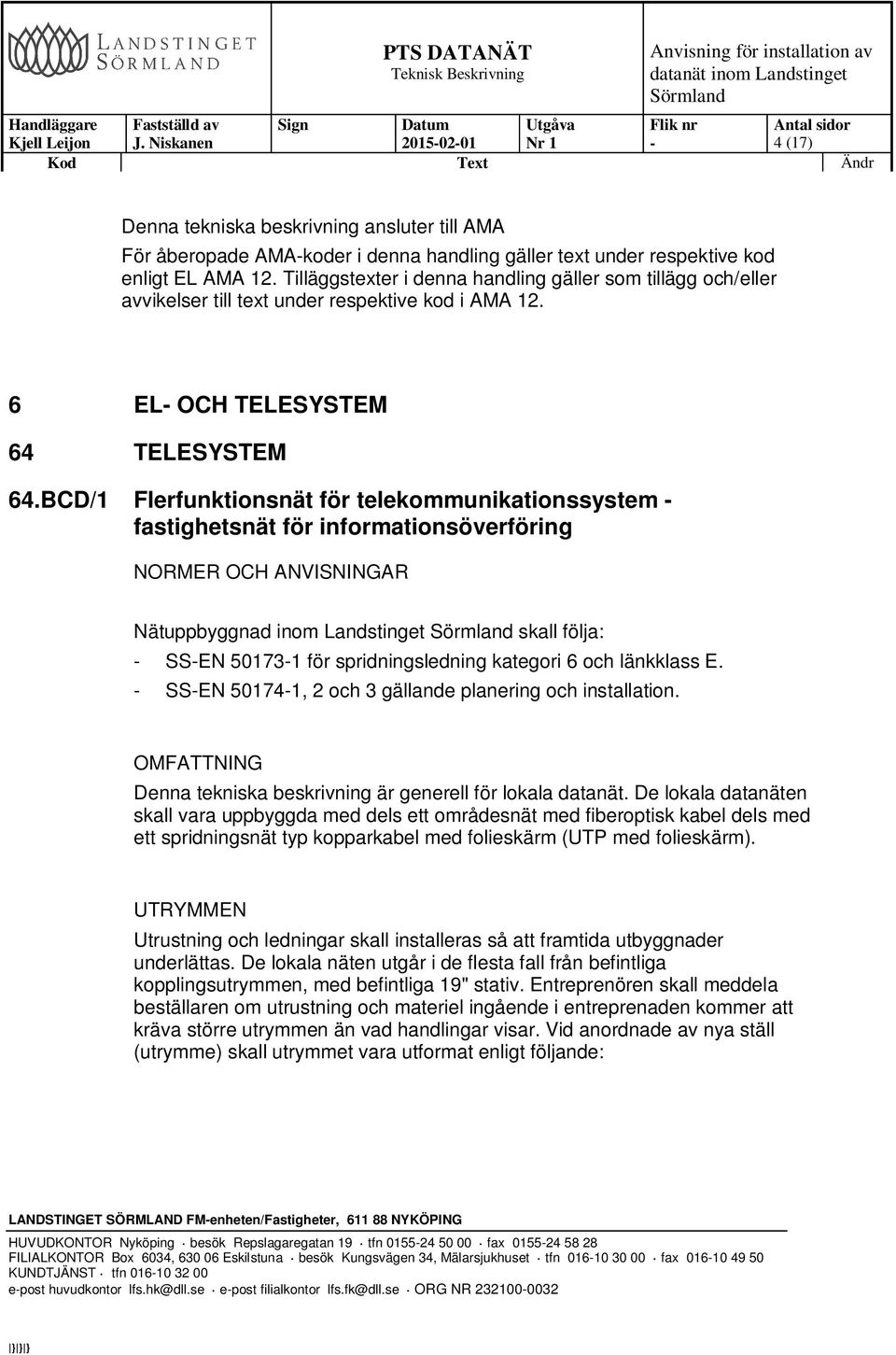

4 Nr 1 4 (17) Denna tekniska beskrivning ansluter till AMA För åberopade AMAkoder i denna handling gäller text under respektive kod enligt EL AMA 12. Tilläggstexter i denna handling gäller som tillägg och/eller avvikelser till text under respektive kod i AMA EL OCH TELESYSTEM 64 TELESYSTEM 64.BCD/1 Flerfunktionsnät för telekommunikationssystem fastighetsnät för informationsöverföring NORMER OCH ANVISNINGAR Nätuppbyggnad inom Landstinget skall följa: SSEN för spridningsledning kategori 6 och länkklass E. SSEN , 2 och 3 gällande planering och installation. OMFATTNING Denna tekniska beskrivning är generell för lokala datanät. De lokala datanäten skall vara uppbyggda med dels ett områdesnät med fiberoptisk kabel dels med ett spridningsnät typ kopparkabel med folieskärm (UTP med folieskärm). UTRYMMEN Utrustning och ledningar skall installeras så att framtida utbyggnader underlättas. De lokala näten utgår i de flesta fall från befintliga kopplingsutrymmen, med befintliga 19" stativ. Entreprenören skall meddela beställaren om utrustning och materiel ingående i entreprenaden kommer att kräva större utrymmen än vad handlingar visar. Vid anordnade av nya ställ (utrymme) skall utrymmet vara utformat enligt följande: FILIALKONTOR Box 6034, Eskilstuna besök Kungsvägen 34, Mälarsjukhuset tfn fax

5 Nr 1 5 (17) Brandteknisk klass EI 60 skall minst uppfyllas. Tillträde skall ske med kontrollsystem där inpassering loggas. Larm skall finnas för brand, temperatur (A) och fukt (B). Larm skall vara kopplat till larmmottagare och testas regelbundet. Favoriserad elkraft, där sådan finns att tillgå. Avbrottsfri kraft, UPS skall beaktas där berörd verksamhet så kräver Fysiska min. invändiga mått på utrymme vid nyinstallation D=700mm, B=1800, H=2400 KANALISATION Befintlig kanalisation bestående av ledningsstegar och ledningskanaler skall användas. Där så erfordras skall komplettering göras. MILJÖ Samtliga material skall vara halogenfria LEDNINGSNÄT Ledningsnät utgörs av 4pars kopparkabel som spridningsnät som uppfyller kraven enligt SSEN kategori 6 och länkklass E i hela sin längd. Det betyder att spridningsnät omfattas av: Korskopplingskabel i ställ. Spridningsledning från uttag i panel till uttag vid arbetsplats. Anslutningsledning från arbetsplatsuttag till PC/skrivare etc. Stamnät och områdesnät skall vara av optofiber och följa optisk länkklass OM1 för MM 62,5 m och OS2 för SM 9 m fiber enligt SSEN SPECIELLA ANVISNINGAR FASTIGHETSSYSTEM För dimensionering av fiberkabel i områdes och stamnät kontaktas Ddata. Utöver Ddatas krav reserveras 6 fiberpar singelmode (12 fiber) för fastighetsrelaterad kommunikation. FILIALKONTOR Box 6034, Eskilstuna besök Kungsvägen 34, Mälarsjukhuset tfn fax

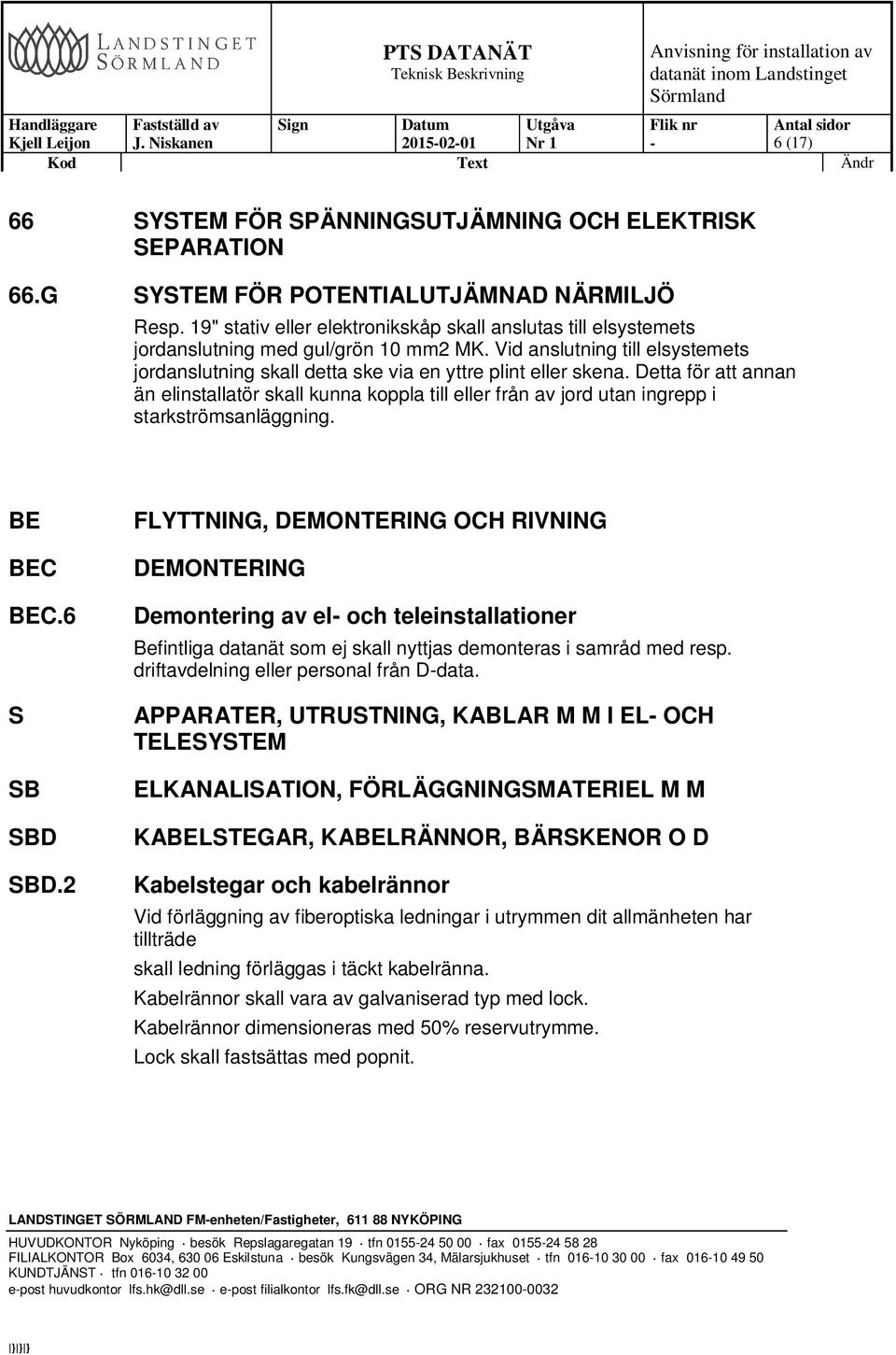

6 Nr 1 6 (17) 66 SYSTEM FÖR SPÄNNINGSUTJÄMNING OCH ELEKTRISK SEPARATION 66.G SYSTEM FÖR POTENTIALUTJÄMNAD NÄRMILJÖ Resp. 19" stativ eller elektronikskåp skall anslutas till elsystemets jordanslutning med gul/grön 10 mm2 MK. Vid anslutning till elsystemets jordanslutning skall detta ske via en yttre plint eller skena. Detta för att annan än elinstallatör skall kunna koppla till eller från av jord utan ingrepp i starkströmsanläggning. BE BEC BEC.6 S SB SBD SBD.2 FLYTTNING, DEMONTERING OCH RIVNING DEMONTERING Demontering av el och teleinstallationer Befintliga datanät som ej skall nyttjas demonteras i samråd med resp. driftavdelning eller personal från Ddata. APPARATER, UTRUSTNING, KABLAR M M I EL OCH TELESYSTEM ELKANALISATION, FÖRLÄGGNINGSMATERIEL M M KABELSTEGAR, KABELRÄNNOR, BÄRSKENOR O D Kabelstegar och kabelrännor Vid förläggning av fiberoptiska ledningar i utrymmen dit allmänheten har tillträde skall ledning förläggas i täckt kabelränna. Kabelrännor skall vara av galvaniserad typ med lock. Kabelrännor dimensioneras med 50% reservutrymme. Lock skall fastsättas med popnit. FILIALKONTOR Box 6034, Eskilstuna besök Kungsvägen 34, Mälarsjukhuset tfn fax

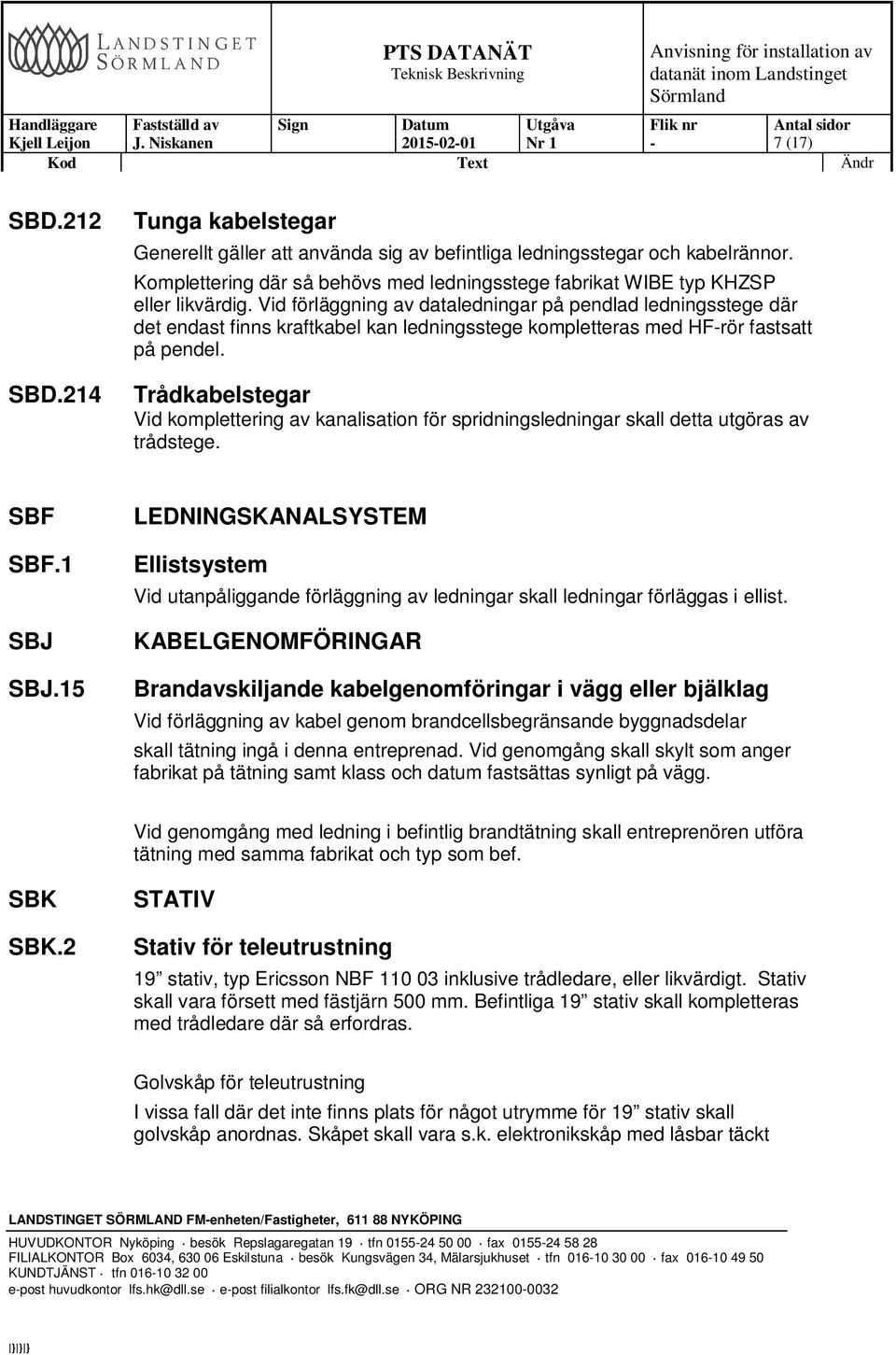

7 Nr 1 7 (17) SBD.212 SBD.214 Tunga kabelstegar Generellt gäller att använda sig av befintliga ledningsstegar och kabelrännor. Komplettering där så behövs med ledningsstege fabrikat WIBE typ KHZSP eller likvärdig. Vid förläggning av dataledningar på pendlad ledningsstege där det endast finns kraftkabel kan ledningsstege kompletteras med HFrör fastsatt på pendel. Trådkabelstegar Vid komplettering av kanalisation för spridningsledningar skall detta utgöras av trådstege. SBF SBF.1 SBJ SBJ.15 LEDNINGSKANALSYSTEM Ellistsystem Vid utanpåliggande förläggning av ledningar skall ledningar förläggas i ellist. KABELGENOMFÖRINGAR Brandavskiljande kabelgenomföringar i vägg eller bjälklag Vid förläggning av kabel genom brandcellsbegränsande byggnadsdelar skall tätning ingå i denna entreprenad. Vid genomgång skall skylt som anger fabrikat på tätning samt klass och datum fastsättas synligt på vägg. Vid genomgång med ledning i befintlig brandtätning skall entreprenören utföra tätning med samma fabrikat och typ som bef. SBK SBK.2 STATIV Stativ för teleutrustning 19 stativ, typ Ericsson NBF inklusive trådledare, eller likvärdigt. Stativ skall vara försett med fästjärn 500 mm. Befintliga 19 stativ skall kompletteras med trådledare där så erfordras. Golvskåp för teleutrustning I vissa fall där det inte finns plats för något utrymme för 19 stativ skall golvskåp anordnas. Skåpet skall vara s.k. elektronikskåp med låsbar täckt FILIALKONTOR Box 6034, Eskilstuna besök Kungsvägen 34, Mälarsjukhuset tfn fax

8 Nr 1 8 (17) frontdörr, samt vara för 19 montering. Höjden skall vara 2000 mm och djupet invändigt min 700 mm. KKpanel ska placeras min 200mm från frontdörr. För resp. skåp skall trådledare ingå, trådledare skall vara öppen. SBL SBL.11 SBL.12 SBQ SBQ.4 FÄSTDON FÖR APPARATER, EL OCH TELEKABLAR, LEDARE M M Fästdon för apparater Fästdon för el och telekablar, elinstallationsrör o d Ledningar förlagda på horisontell ledningsstege fästs på var tredje stegpinne, på vertikal ledningsstege på varje stegpinne. Vid förläggning av dataledning på ledningsstege får najtråd inte användas. Fastsättning av dataledning skall ske med kabelbuntband. Vid användandet av kabelbuntband får dessa ej stramas åt, utan datakablarna skall endast ligga mycket löst sammanhållna och fixerade på kabelstegen i kanaler och kopplingsstativ. Kablarna får under inga omständigheter utsättas för yttre tryck eller åverkan av något slag så att impedansen och den balanserande överföringen påverkas. KANALISATION AV ELINSTALLATIONSRÖR E D Elinstallationsrör på kabelstege, kabelränna e d Förläggning av fiberoptiska kablar i utrymmen dit allmänheten har tillträde till skall fiberoptisk kabel förläggas i egen kanalisation. Där man inte kan använda sig av plåtkanal på grund av svår framkomlighet skall flexibel delbar rörkanalisation användas. FILIALKONTOR Box 6034, Eskilstuna besök Kungsvägen 34, Mälarsjukhuset tfn fax

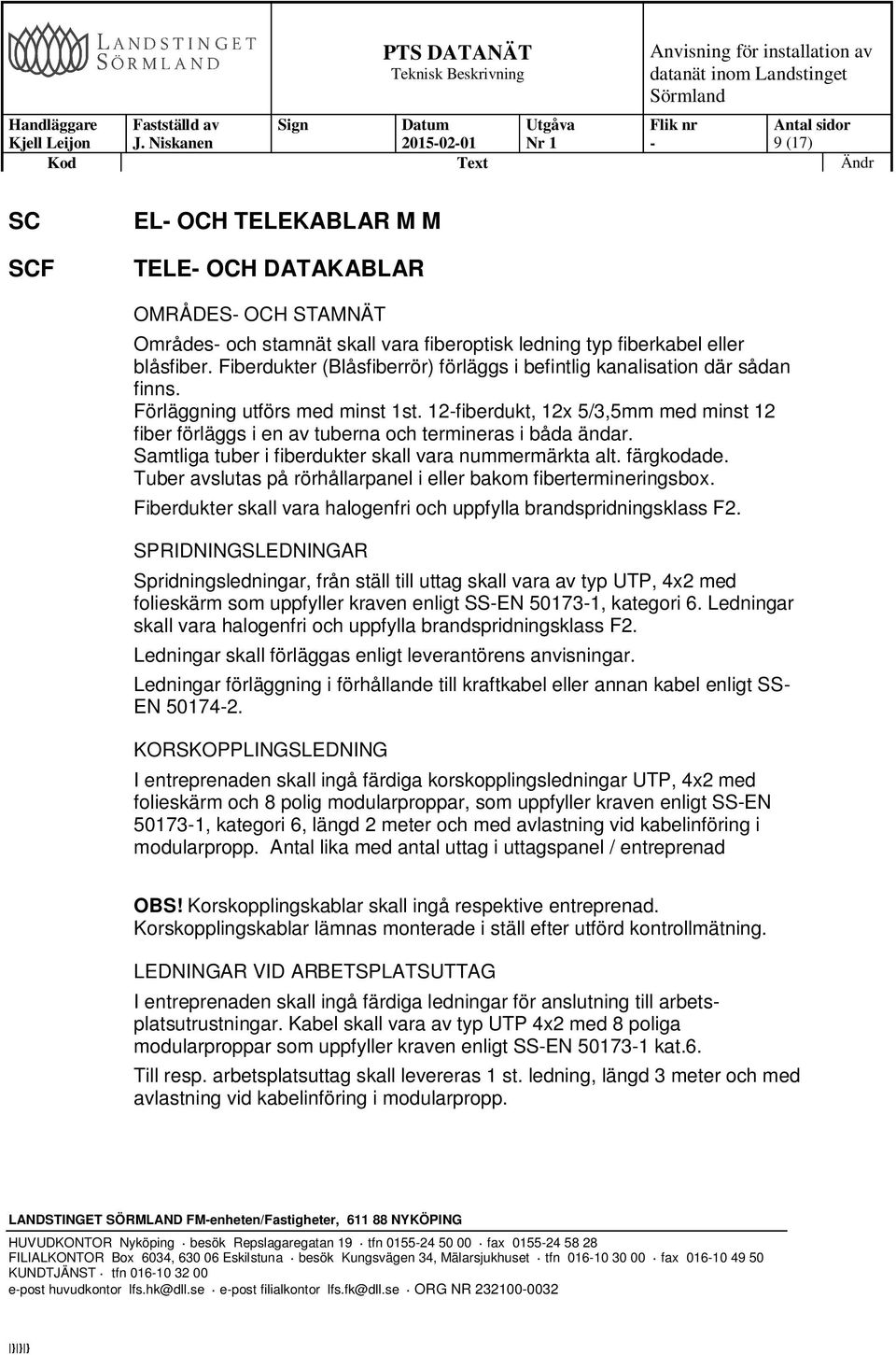

9 Nr 1 9 (17) SC SCF EL OCH TELEKABLAR M M TELE OCH DATAKABLAR OMRÅDES OCH STAMNÄT Områdes och stamnät skall vara fiberoptisk ledning typ fiberkabel eller blåsfiber. Fiberdukter (Blåsfiberrör) förläggs i befintlig kanalisation där sådan finns. Förläggning utförs med minst 1st. 12fiberdukt, 12x 5/3,5mm med minst 12 fiber förläggs i en av tuberna och termineras i båda ändar. Samtliga tuber i fiberdukter skall vara nummermärkta alt. färgkodade. Tuber avslutas på rörhållarpanel i eller bakom fibertermineringsbox. Fiberdukter skall vara halogenfri och uppfylla brandspridningsklass F2. SPRIDNINGSLEDNINGAR Spridningsledningar, från ställ till uttag skall vara av typ UTP, 4x2 med folieskärm som uppfyller kraven enligt SSEN , kategori 6. Ledningar skall vara halogenfri och uppfylla brandspridningsklass F2. Ledningar skall förläggas enligt leverantörens anvisningar. Ledningar förläggning i förhållande till kraftkabel eller annan kabel enligt SS EN KORSKOPPLINGSLEDNING I entreprenaden skall ingå färdiga korskopplingsledningar UTP, 4x2 med folieskärm och 8 polig modularproppar, som uppfyller kraven enligt SSEN , kategori 6, längd 2 meter och med avlastning vid kabelinföring i modularpropp. Antal lika med antal uttag i uttagspanel / entreprenad OBS! Korskopplingskablar skall ingå respektive entreprenad. Korskopplingskablar lämnas monterade i ställ efter utförd kontrollmätning. LEDNINGAR VID ARBETSPLATSUTTAG I entreprenaden skall ingå färdiga ledningar för anslutning till arbetsplatsutrustningar. Kabel skall vara av typ UTP 4x2 med 8 poliga modularproppar som uppfyller kraven enligt SSEN kat.6. Till resp. arbetsplatsuttag skall levereras 1 st. ledning, längd 3 meter och med avlastning vid kabelinföring i modularpropp. FILIALKONTOR Box 6034, Eskilstuna besök Kungsvägen 34, Mälarsjukhuset tfn fax

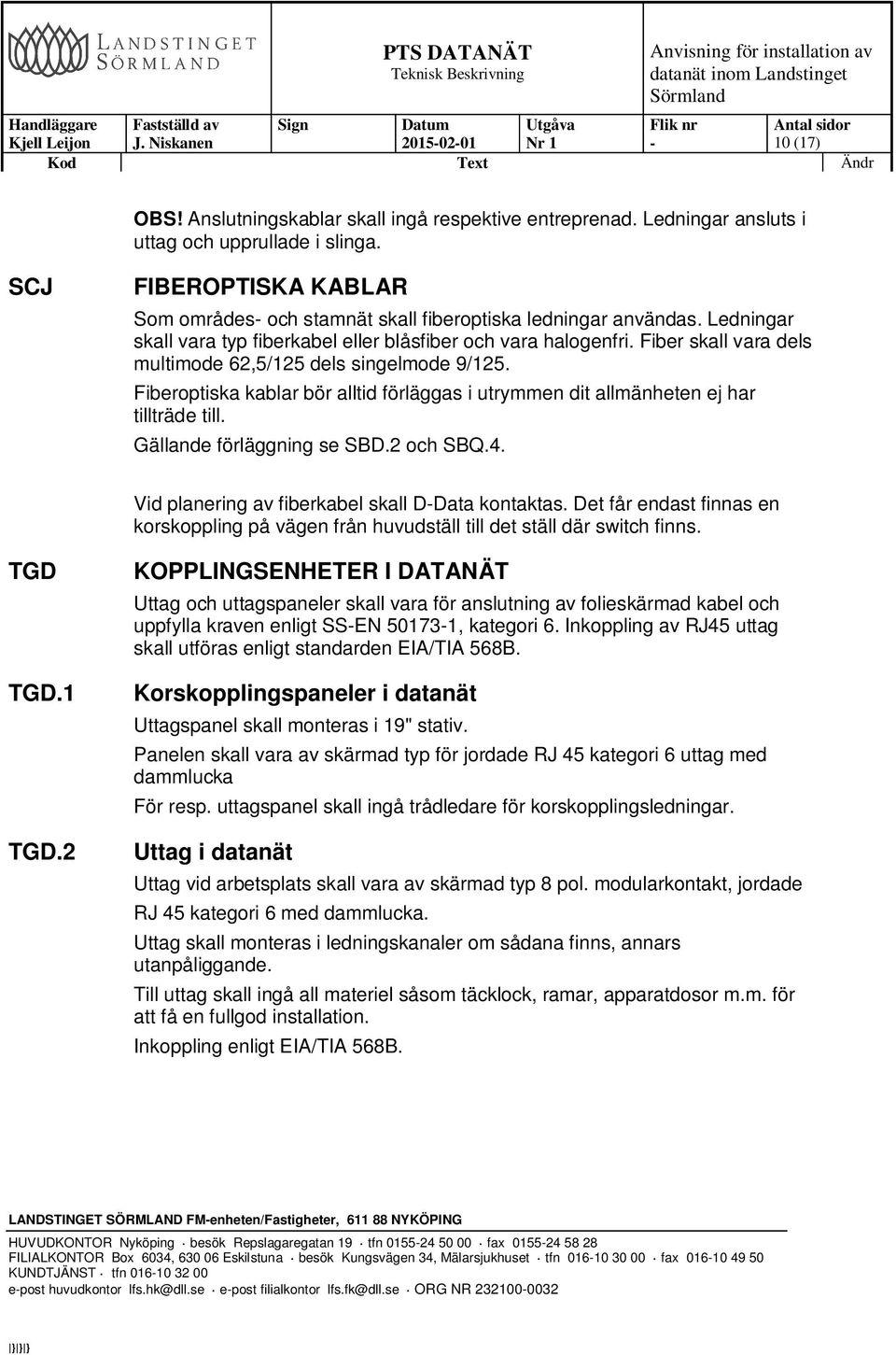

10 Nr 1 10 (17) OBS! Anslutningskablar skall ingå respektive entreprenad. Ledningar ansluts i uttag och upprullade i slinga. SCJ FIBEROPTISKA KABLAR Som områdes och stamnät skall fiberoptiska ledningar användas. Ledningar skall vara typ fiberkabel eller blåsfiber och vara halogenfri. Fiber skall vara dels multimode 62,5/125 dels singelmode 9/125. Fiberoptiska kablar bör alltid förläggas i utrymmen dit allmänheten ej har tillträde till. Gällande förläggning se SBD.2 och SBQ.4. Vid planering av fiberkabel skall DData kontaktas. Det får endast finnas en korskoppling på vägen från huvudställ till det ställ där switch finns. TGD TGD.1 TGD.2 KOPPLINGSENHETER I DATANÄT Uttag och uttagspaneler skall vara för anslutning av folieskärmad kabel och uppfylla kraven enligt SSEN , kategori 6. Inkoppling av RJ45 uttag skall utföras enligt standarden EIA/TIA 568B. Korskopplingspaneler i datanät Uttagspanel skall monteras i 19" stativ. Panelen skall vara av skärmad typ för jordade RJ 45 kategori 6 uttag med dammlucka För resp. uttagspanel skall ingå trådledare för korskopplingsledningar. Uttag i datanät Uttag vid arbetsplats skall vara av skärmad typ 8 pol. modularkontakt, jordade RJ 45 kategori 6 med dammlucka. Uttag skall monteras i ledningskanaler om sådana finns, annars utanpåliggande. Till uttag skall ingå all materiel såsom täcklock, ramar, apparatdosor m.m. för att få en fullgod installation. Inkoppling enligt EIA/TIA 568B. FILIALKONTOR Box 6034, Eskilstuna besök Kungsvägen 34, Mälarsjukhuset tfn fax

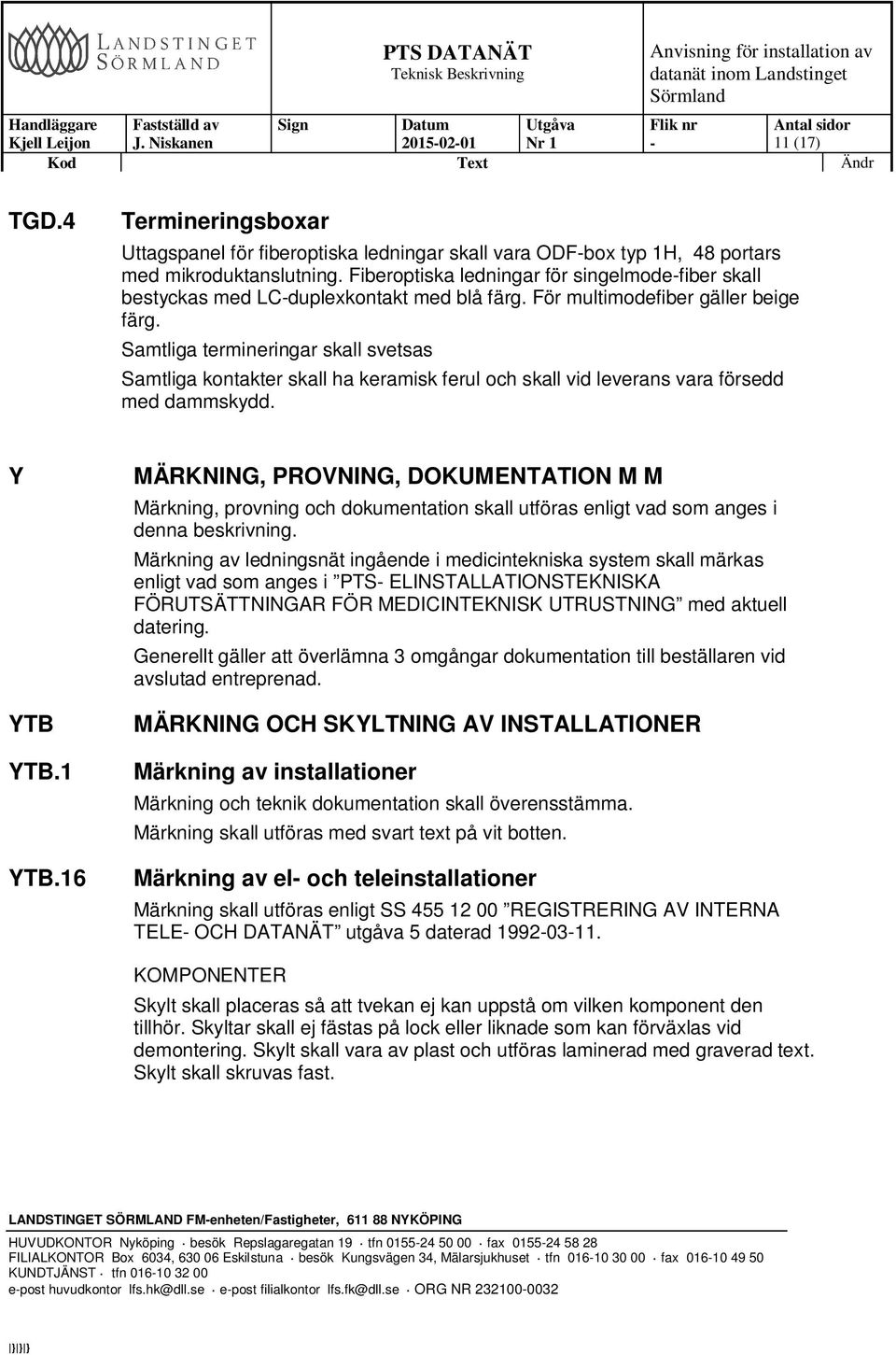

11 Nr 1 11 (17) TGD.4 Termineringsboxar Uttagspanel för fiberoptiska ledningar skall vara ODFbox typ 1H, 48 portars med mikroduktanslutning. Fiberoptiska ledningar för singelmodefiber skall bestyckas med LCduplexkontakt med blå färg. För multimodefiber gäller beige färg. Samtliga termineringar skall svetsas Samtliga kontakter skall ha keramisk ferul och skall vid leverans vara försedd med dammskydd. Y YTB YTB.1 YTB.16 MÄRKNING, PROVNING, DOKUMENTATION M M Märkning, provning och dokumentation skall utföras enligt vad som anges i denna beskrivning. Märkning av ledningsnät ingående i medicintekniska system skall märkas enligt vad som anges i PTS ELINSTALLATIONSTEKNISKA FÖRUTSÄTTNINGAR FÖR MEDICINTEKNISK UTRUSTNING med aktuell datering. Generellt gäller att överlämna 3 omgångar dokumentation till beställaren vid avslutad entreprenad. MÄRKNING OCH SKYLTNING AV INSTALLATIONER Märkning av installationer Märkning och teknik dokumentation skall överensstämma. Märkning skall utföras med svart text på vit botten. Märkning av el och teleinstallationer Märkning skall utföras enligt SS REGISTRERING AV INTERNA TELE OCH DATANÄT utgåva 5 daterad KOMPONENTER Skylt skall placeras så att tvekan ej kan uppstå om vilken komponent den tillhör. Skyltar skall ej fästas på lock eller liknade som kan förväxlas vid demontering. Skylt skall vara av plast och utföras laminerad med graverad text. Skylt skall skruvas fast. FILIALKONTOR Box 6034, Eskilstuna besök Kungsvägen 34, Mälarsjukhuset tfn fax

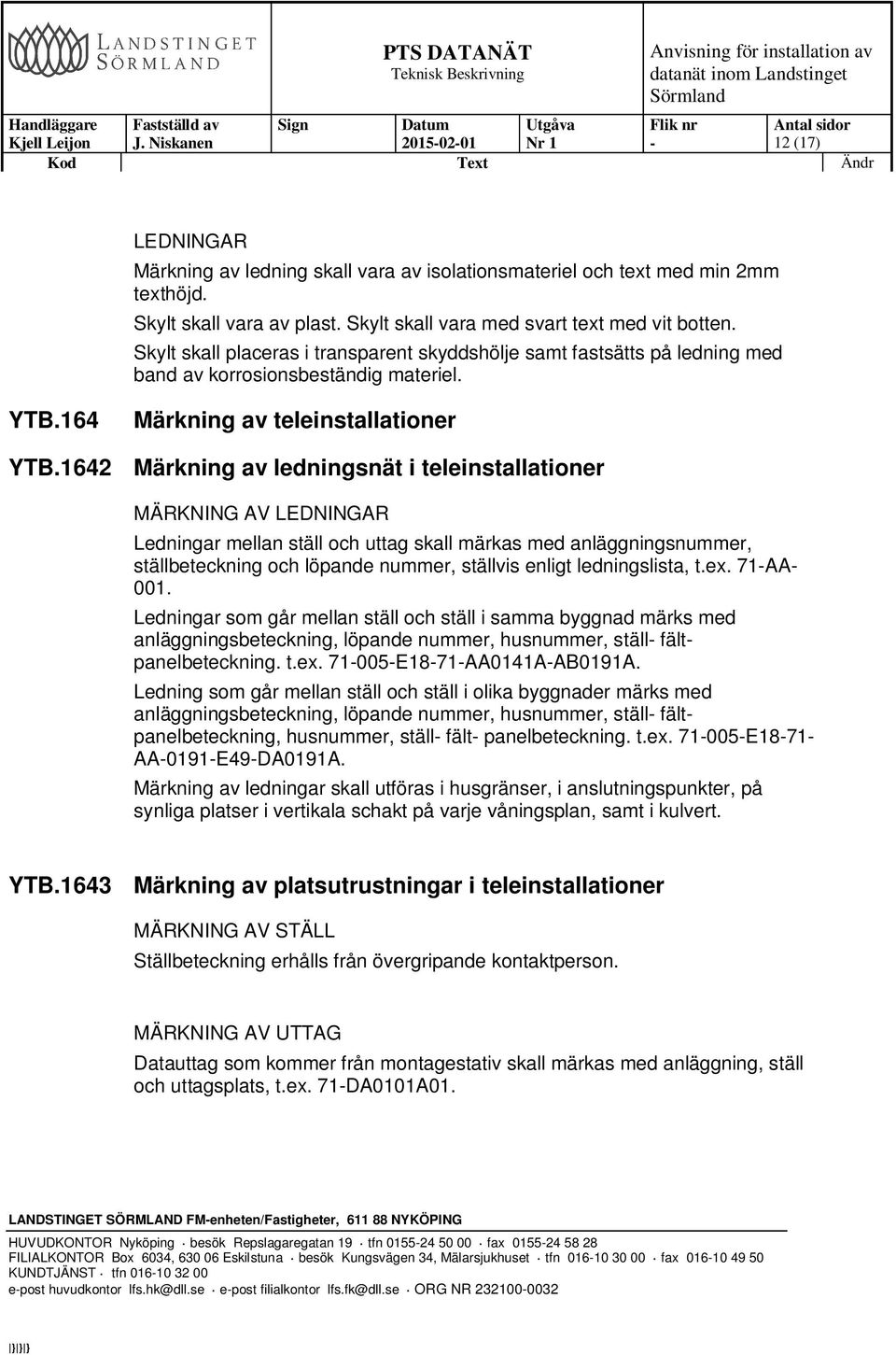

12 Nr 1 12 (17) LEDNINGAR Märkning av ledning skall vara av isolationsmateriel och text med min 2mm texthöjd. Skylt skall vara av plast. Skylt skall vara med svart text med vit botten. Skylt skall placeras i transparent skyddshölje samt fastsätts på ledning med band av korrosionsbeständig materiel. YTB.164 Märkning av teleinstallationer YTB.1642 Märkning av ledningsnät i teleinstallationer MÄRKNING AV LEDNINGAR Ledningar mellan ställ och uttag skall märkas med anläggningsnummer, ställbeteckning och löpande nummer, ställvis enligt ledningslista, t.ex. 71AA 001. Ledningar som går mellan ställ och ställ i samma byggnad märks med anläggningsbeteckning, löpande nummer, husnummer, ställ fältpanelbeteckning. t.ex E1871AA0141AAB0191A. Ledning som går mellan ställ och ställ i olika byggnader märks med anläggningsbeteckning, löpande nummer, husnummer, ställ fältpanelbeteckning, husnummer, ställ fält panelbeteckning. t.ex E1871 AA0191E49DA0191A. Märkning av ledningar skall utföras i husgränser, i anslutningspunkter, på synliga platser i vertikala schakt på varje våningsplan, samt i kulvert. YTB.1643 Märkning av platsutrustningar i teleinstallationer MÄRKNING AV STÄLL Ställbeteckning erhålls från övergripande kontaktperson. MÄRKNING AV UTTAG Datauttag som kommer från montagestativ skall märkas med anläggning, ställ och uttagsplats, t.ex. 71DA0101A01. FILIALKONTOR Box 6034, Eskilstuna besök Kungsvägen 34, Mälarsjukhuset tfn fax

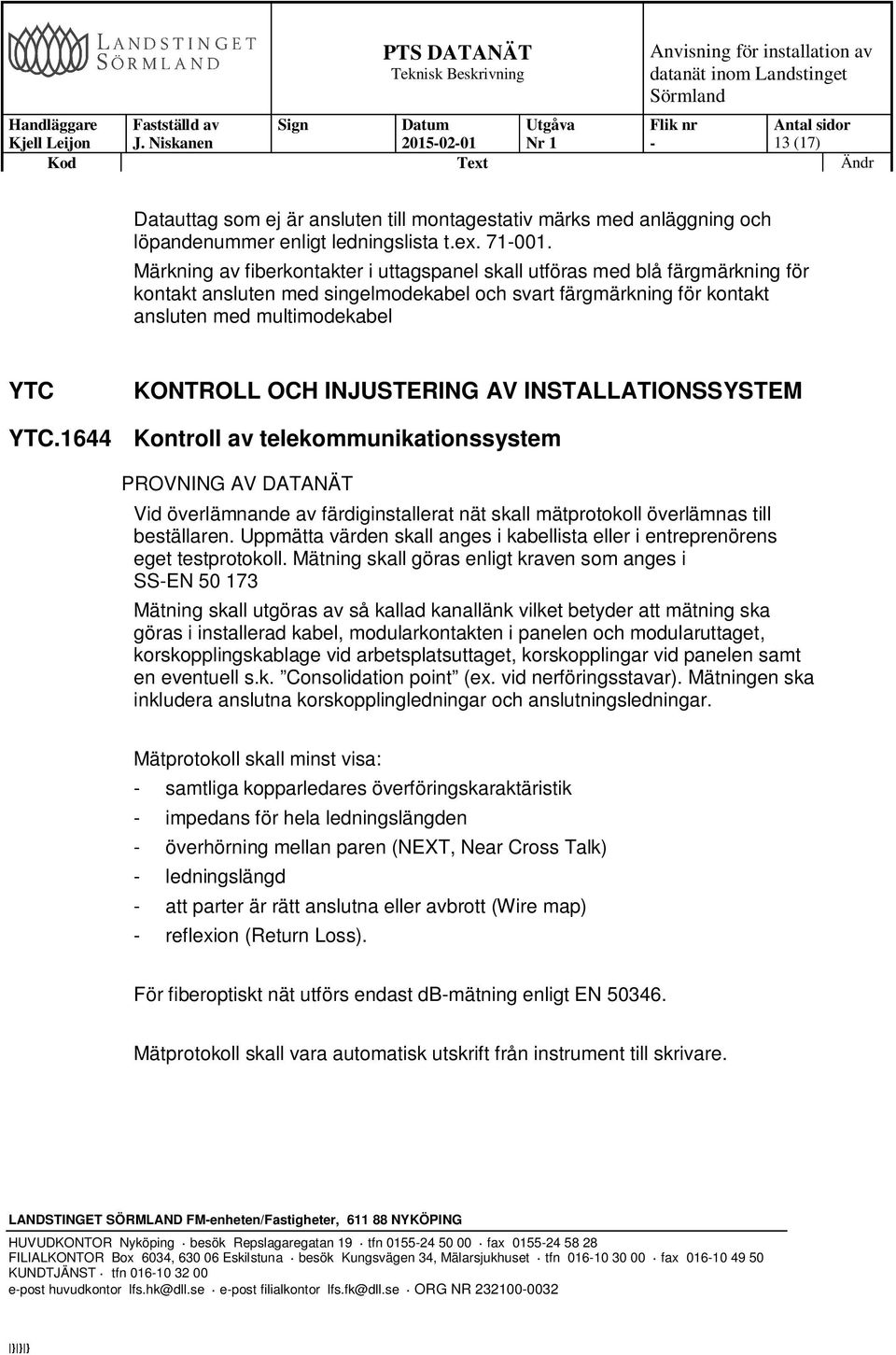

13 Nr 1 13 (17) Datauttag som ej är ansluten till montagestativ märks med anläggning och löpandenummer enligt ledningslista t.ex Märkning av fiberkontakter i uttagspanel skall utföras med blå färgmärkning för kontakt ansluten med singelmodekabel och svart färgmärkning för kontakt ansluten med multimodekabel YTC KONTROLL OCH INJUSTERING AV INSTALLATIONSSYSTEM YTC.1644 Kontroll av telekommunikationssystem PROVNING AV DATANÄT Vid överlämnande av färdiginstallerat nät skall mätprotokoll överlämnas till beställaren. Uppmätta värden skall anges i kabellista eller i entreprenörens eget testprotokoll. Mätning skall göras enligt kraven som anges i SSEN Mätning skall utgöras av så kallad kanallänk vilket betyder att mätning ska göras i installerad kabel, modularkontakten i panelen och modularuttaget, korskopplingskablage vid arbetsplatsuttaget, korskopplingar vid panelen samt en eventuell s.k. Consolidation point (ex. vid nerföringsstavar). Mätningen ska inkludera anslutna korskopplingledningar och anslutningsledningar. Mätprotokoll skall minst visa: samtliga kopparledares överföringskaraktäristik impedans för hela ledningslängden överhörning mellan paren (NEXT, Near Cross Talk) ledningslängd att parter är rätt anslutna eller avbrott (Wire map) reflexion (Return Loss). För fiberoptiskt nät utförs endast dbmätning enligt EN Mätprotokoll skall vara automatisk utskrift från instrument till skrivare. FILIALKONTOR Box 6034, Eskilstuna besök Kungsvägen 34, Mälarsjukhuset tfn fax

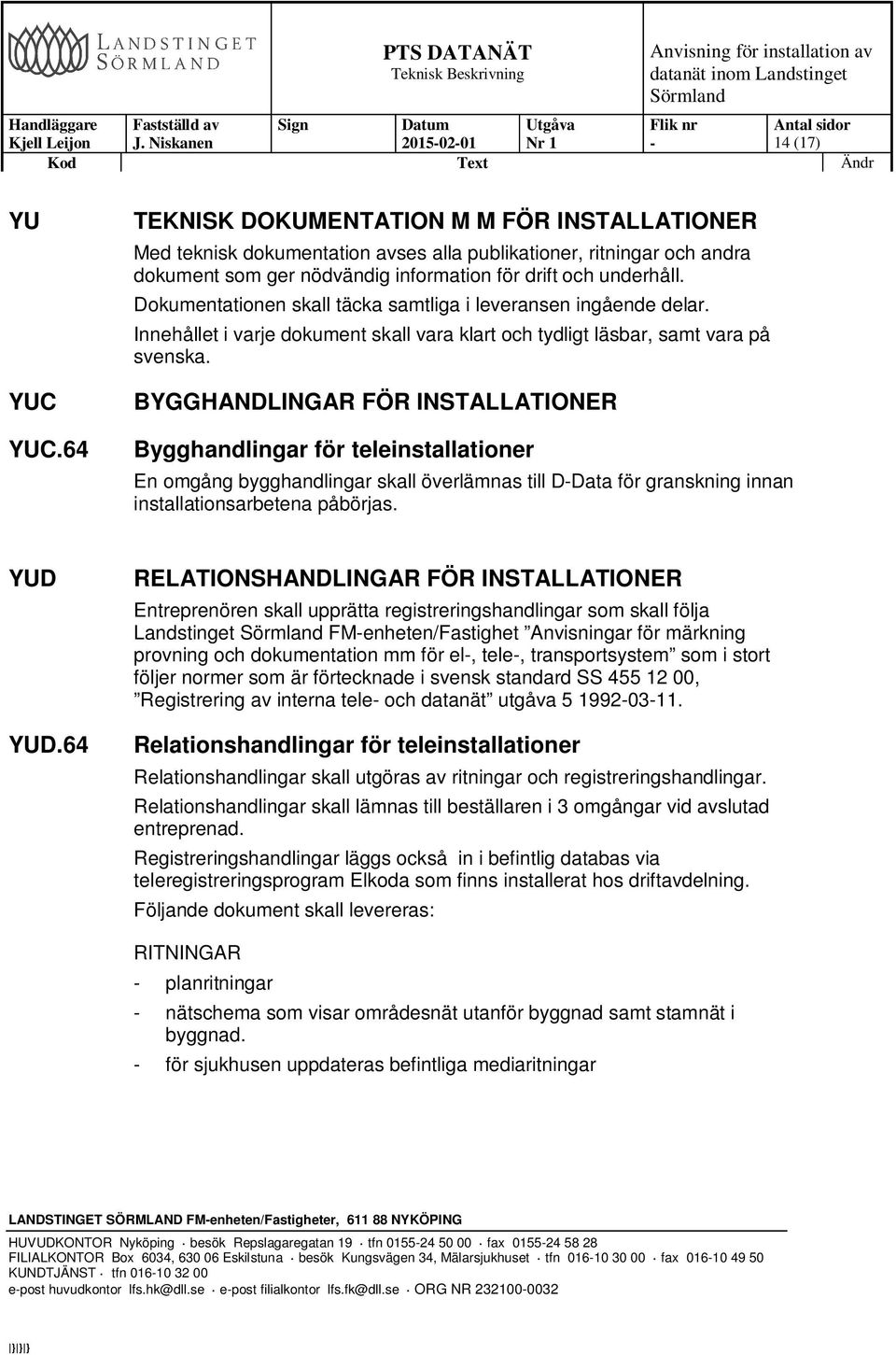

14 Nr 1 14 (17) YU YUC YUC.64 TEKNISK DOKUMENTATION M M FÖR INSTALLATIONER Med teknisk dokumentation avses alla publikationer, ritningar och andra dokument som ger nödvändig information för drift och underhåll. Dokumentationen skall täcka samtliga i leveransen ingående delar. Innehållet i varje dokument skall vara klart och tydligt läsbar, samt vara på svenska. BYGGHANDLINGAR FÖR INSTALLATIONER Bygghandlingar för teleinstallationer En omgång bygghandlingar skall överlämnas till DData för granskning innan installationsarbetena påbörjas. YUD YUD.64 RELATIONSHANDLINGAR FÖR INSTALLATIONER Entreprenören skall upprätta registreringshandlingar som skall följa Landstinget FMenheten/Fastighet Anvisningar för märkning provning och dokumentation mm för el, tele, transportsystem som i stort följer normer som är förtecknade i svensk standard SS , Registrering av interna tele och datanät utgåva Relationshandlingar för teleinstallationer Relationshandlingar skall utgöras av ritningar och registreringshandlingar. Relationshandlingar skall lämnas till beställaren i 3 omgångar vid avslutad entreprenad. Registreringshandlingar läggs också in i befintlig databas via teleregistreringsprogram Elkoda som finns installerat hos driftavdelning. Följande dokument skall levereras: RITNINGAR planritningar nätschema som visar områdesnät utanför byggnad samt stamnät i byggnad. för sjukhusen uppdateras befintliga mediaritningar FILIALKONTOR Box 6034, Eskilstuna besök Kungsvägen 34, Mälarsjukhuset tfn fax

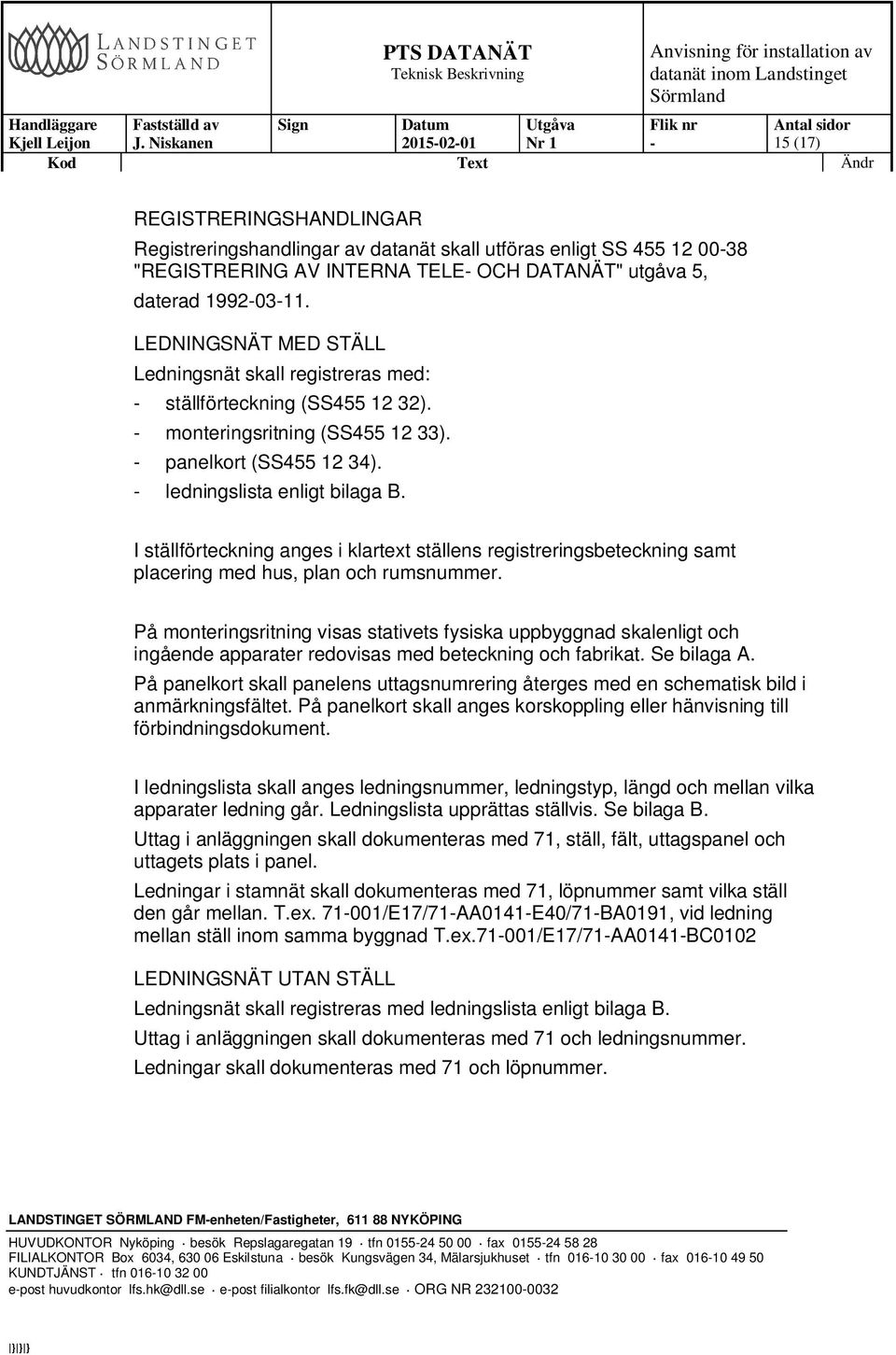

15 Nr 1 15 (17) REGISTRERINGSHANDLINGAR Registreringshandlingar av datanät skall utföras enligt SS "REGISTRERING AV INTERNA TELE OCH DATANÄT" utgåva 5, daterad LEDNINGSNÄT MED STÄLL Ledningsnät skall registreras med: ställförteckning (SS ). monteringsritning (SS ). panelkort (SS ). ledningslista enligt bilaga B. I ställförteckning anges i klartext ställens registreringsbeteckning samt placering med hus, plan och rumsnummer. På monteringsritning visas stativets fysiska uppbyggnad skalenligt och ingående apparater redovisas med beteckning och fabrikat. Se bilaga A. På panelkort skall panelens uttagsnumrering återges med en schematisk bild i anmärkningsfältet. På panelkort skall anges korskoppling eller hänvisning till förbindningsdokument. I ledningslista skall anges ledningsnummer, ledningstyp, längd och mellan vilka apparater ledning går. Ledningslista upprättas ställvis. Se bilaga B. Uttag i anläggningen skall dokumenteras med 71, ställ, fält, uttagspanel och uttagets plats i panel. Ledningar i stamnät skall dokumenteras med 71, löpnummer samt vilka ställ den går mellan. T.ex /E17/71AA0141E40/71BA0191, vid ledning mellan ställ inom samma byggnad T.ex.71001/E17/71AA0141BC0102 LEDNINGSNÄT UTAN STÄLL Ledningsnät skall registreras med ledningslista enligt bilaga B. Uttag i anläggningen skall dokumenteras med 71 och ledningsnummer. Ledningar skall dokumenteras med 71 och löpnummer. FILIALKONTOR Box 6034, Eskilstuna besök Kungsvägen 34, Mälarsjukhuset tfn fax

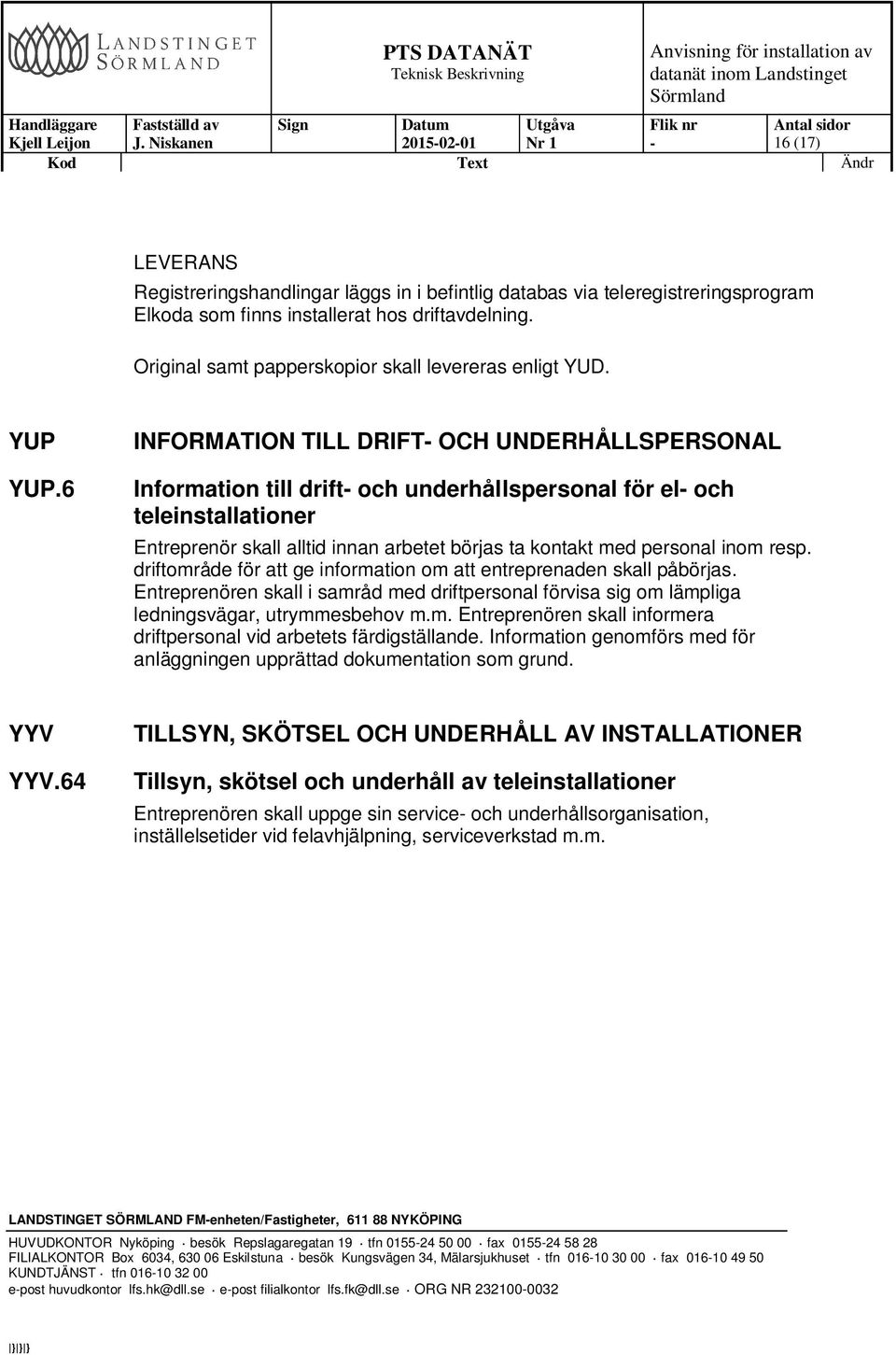

16 Nr 1 16 (17) LEVERANS Registreringshandlingar läggs in i befintlig databas via teleregistreringsprogram Elkoda som finns installerat hos driftavdelning. Original samt papperskopior skall levereras enligt YUD. YUP YUP.6 INFORMATION TILL DRIFT OCH UNDERHÅLLSPERSONAL Information till drift och underhållspersonal för el och teleinstallationer Entreprenör skall alltid innan arbetet börjas ta kontakt med personal inom resp. driftområde för att ge information om att entreprenaden skall påbörjas. Entreprenören skall i samråd med driftpersonal förvisa sig om lämpliga ledningsvägar, utrymmesbehov m.m. Entreprenören skall informera driftpersonal vid arbetets färdigställande. Information genomförs med för anläggningen upprättad dokumentation som grund. YYV YYV.64 TILLSYN, SKÖTSEL OCH UNDERHÅLL AV INSTALLATIONER Tillsyn, skötsel och underhåll av teleinstallationer Entreprenören skall uppge sin service och underhållsorganisation, inställelsetider vid felavhjälpning, serviceverkstad m.m. FILIALKONTOR Box 6034, Eskilstuna besök Kungsvägen 34, Mälarsjukhuset tfn fax

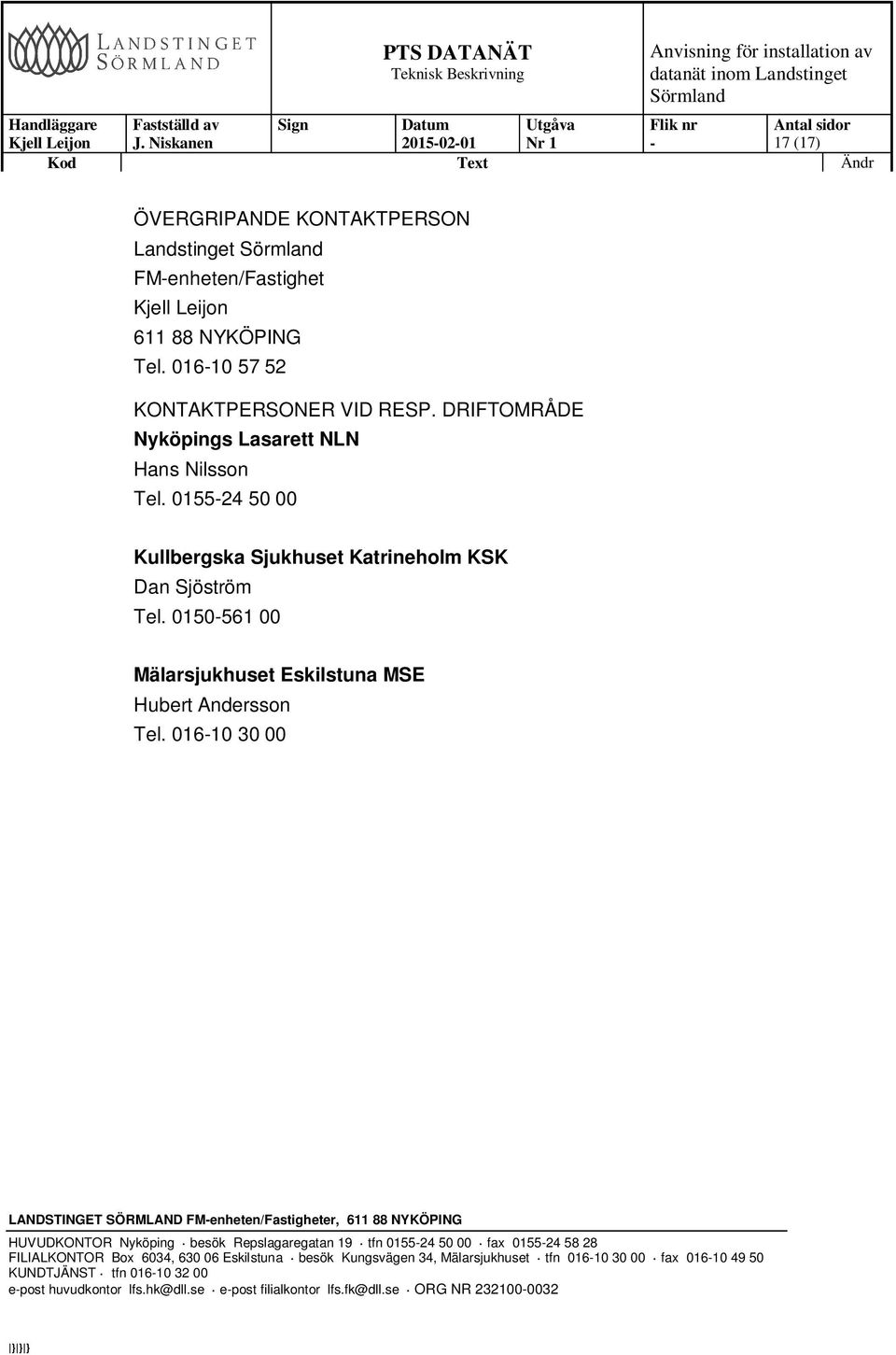

17 Nr 1 17 (17) ÖVERGRIPANDE KONTAKTPERSON Landstinget FMenheten/Fastighet Kjell Leijon NYKÖPING Tel KONTAKTPERSONER VID RESP. DRIFTOMRÅDE Nyköpings Lasarett NLN Hans Nilsson Tel Kullbergska Sjukhuset Katrineholm KSK Dan Sjöström Tel Mälarsjukhuset Eskilstuna MSE Hubert Andersson Tel FILIALKONTOR Box 6034, Eskilstuna besök Kungsvägen 34, Mälarsjukhuset tfn fax
