1 GENERALKONSULT REV ANT ÄNDRINGEN AVSER SIGN DATUM FASTST A BÖVING&KINNMARK K WSP, GÖTEBORG M WSP, GÖTEBORG E SIDUS, ESKILSTUNA V LEB, ESKILSTUNA Hkpflj MALMEN GARNISONSVAKTEN BYGGNAD 007 OMBYGGNAD BESKRIVNING EL- OCH TELESYSTEM HUS UPPDRAG NR UPPRÄTTAD AV DATUM FASTSTÄLLD DATUM HM HANDLÄGGARE PROJEKTNR A/G KOPIA NR H ANSVARIG Harald Magnusson A Nicholas Melin K / REV

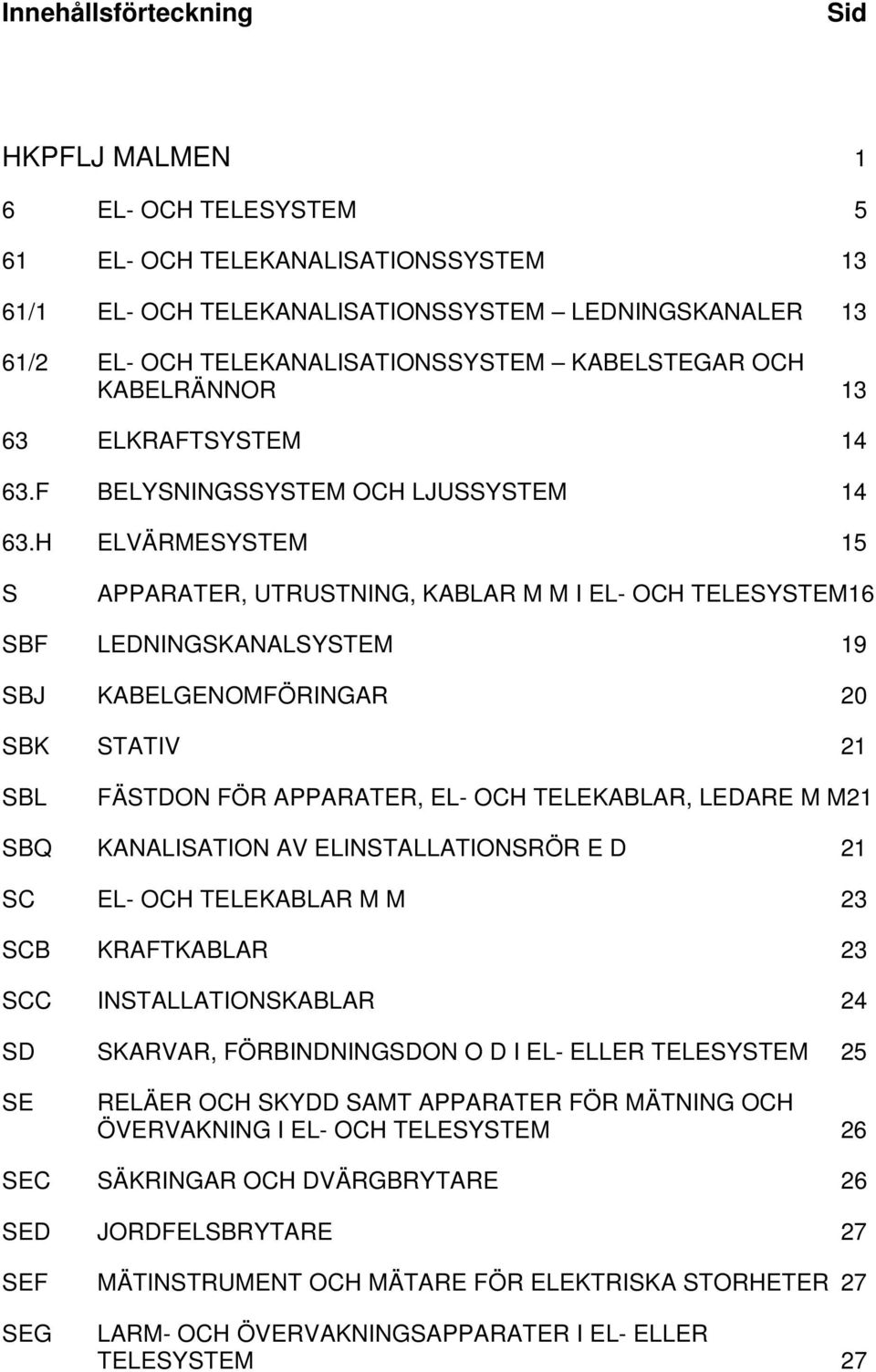

2 Innehållsförteckning Sid HKPFLJ MALMEN 1 6 EL- OCH TELESYSTEM 5 61 EL- OCH TELEKANALISATIONSSYSTEM 13 61/1 EL- OCH TELEKANALISATIONSSYSTEM LEDNINGSKANALER 13 61/2 EL- OCH TELEKANALISATIONSSYSTEM KABELSTEGAR OCH KABELRÄNNOR ELKRAFTSYSTEM F BELYSNINGSSYSTEM OCH LJUSSYSTEM H ELVÄRMESYSTEM 15 S APPARATER, UTRUSTNING, KABLAR M M I EL- OCH TELESYSTEM16 SBF LEDNINGSKANALSYSTEM 19 SBJ KABELGENOMFÖRINGAR 20 SBK STATIV 21 SBL FÄSTDON FÖR APPARATER, EL- OCH TELEKABLAR, LEDARE M M21 SBQ KANALISATION AV ELINSTALLATIONSRÖR E D 21 SC EL- OCH TELEKABLAR M M 23 SCB KRAFTKABLAR 23 SCC INSTALLATIONSKABLAR 24 SD SKARVAR, FÖRBINDNINGSDON O D I EL- ELLER TELESYSTEM 25 SE RELÄER OCH SKYDD SAMT APPARATER FÖR MÄTNING OCH ÖVERVAKNING I EL- OCH TELESYSTEM 26 SEC SÄKRINGAR OCH DVÄRGBRYTARE 26 SED JORDFELSBRYTARE 27 SEF MÄTINSTRUMENT OCH MÄTARE FÖR ELEKTRISKA STORHETER 27 SEG LARM- OCH ÖVERVAKNINGSAPPARATER I EL- ELLER TELESYSTEM 27

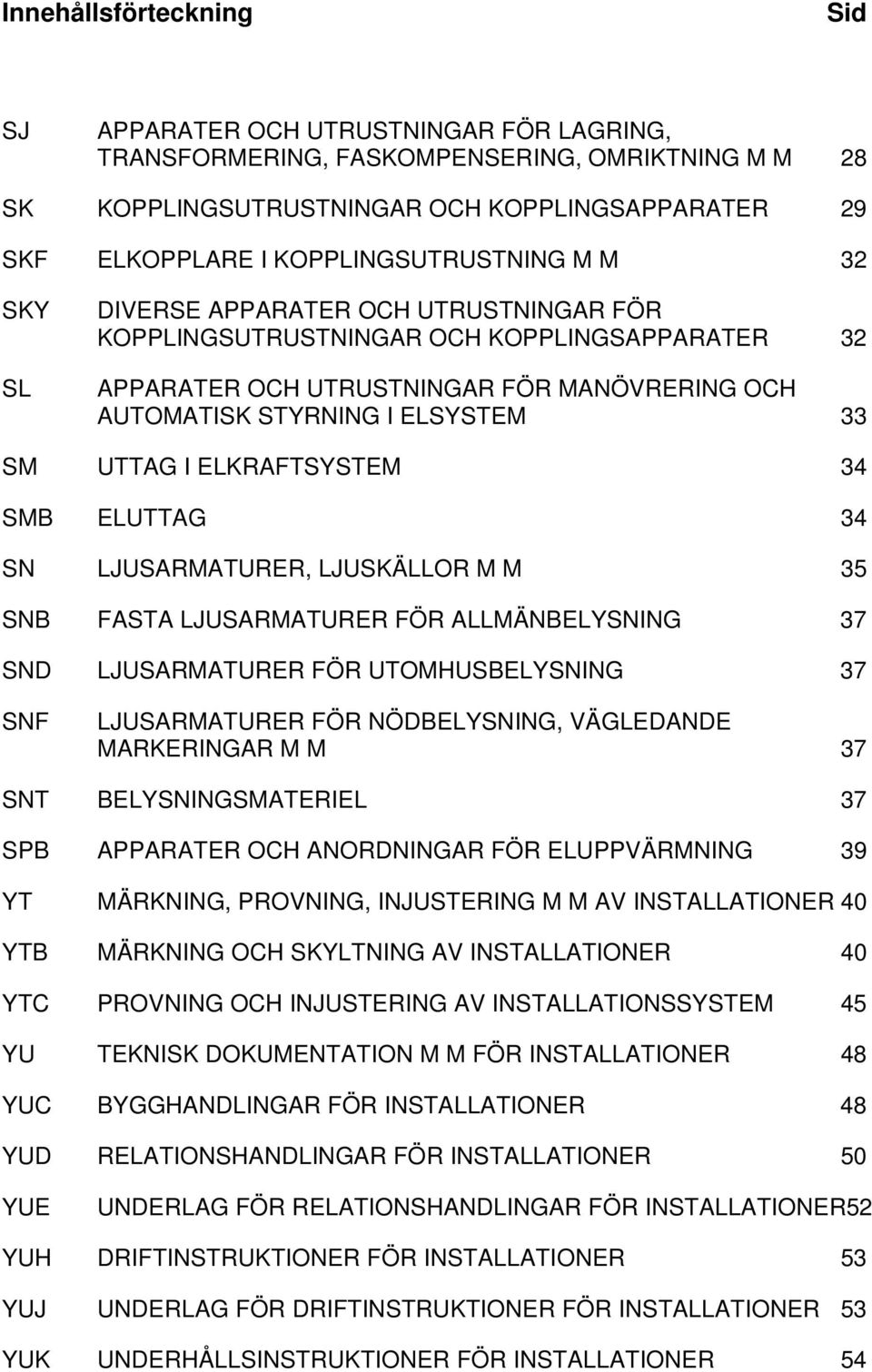

3 Innehållsförteckning Sid SJ APPARATER OCH UTRUSTNINGAR FÖR LAGRING, TRANSFORMERING, FASKOMPENSERING, OMRIKTNING M M 28 SK KOPPLINGSUTRUSTNINGAR OCH KOPPLINGSAPPARATER 29 SKF ELKOPPLARE I KOPPLINGSUTRUSTNING M M 32 SKY SL DIVERSE APPARATER OCH UTRUSTNINGAR FÖR KOPPLINGSUTRUSTNINGAR OCH KOPPLINGSAPPARATER 32 APPARATER OCH UTRUSTNINGAR FÖR MANÖVRERING OCH AUTOMATISK STYRNING I ELSYSTEM 33 SM UTTAG I ELKRAFTSYSTEM 34 SMB ELUTTAG 34 SN LJUSARMATURER, LJUSKÄLLOR M M 35 SNB FASTA LJUSARMATURER FÖR ALLMÄNBELYSNING 37 SND LJUSARMATURER FÖR UTOMHUSBELYSNING 37 SNF LJUSARMATURER FÖR NÖDBELYSNING, VÄGLEDANDE MARKERINGAR M M 37 SNT BELYSNINGSMATERIEL 37 SPB APPARATER OCH ANORDNINGAR FÖR ELUPPVÄRMNING 39 YT MÄRKNING, PROVNING, INJUSTERING M M AV INSTALLATIONER 40 YTB MÄRKNING OCH SKYLTNING AV INSTALLATIONER 40 YTC PROVNING OCH INJUSTERING AV INSTALLATIONSSYSTEM 45 YU TEKNISK DOKUMENTATION M M FÖR INSTALLATIONER 48 YUC AR FÖR INSTALLATIONER 48 YUD RELATIONSHANDLINGAR FÖR INSTALLATIONER 50 YUE UNDERLAG FÖR RELATIONSHANDLINGAR FÖR INSTALLATIONER52 YUH DRIFTINSTRUKTIONER FÖR INSTALLATIONER 53 YUJ UNDERLAG FÖR DRIFTINSTRUKTIONER FÖR INSTALLATIONER 53 YUK UNDERHÅLLSINSTRUKTIONER FÖR INSTALLATIONER 54

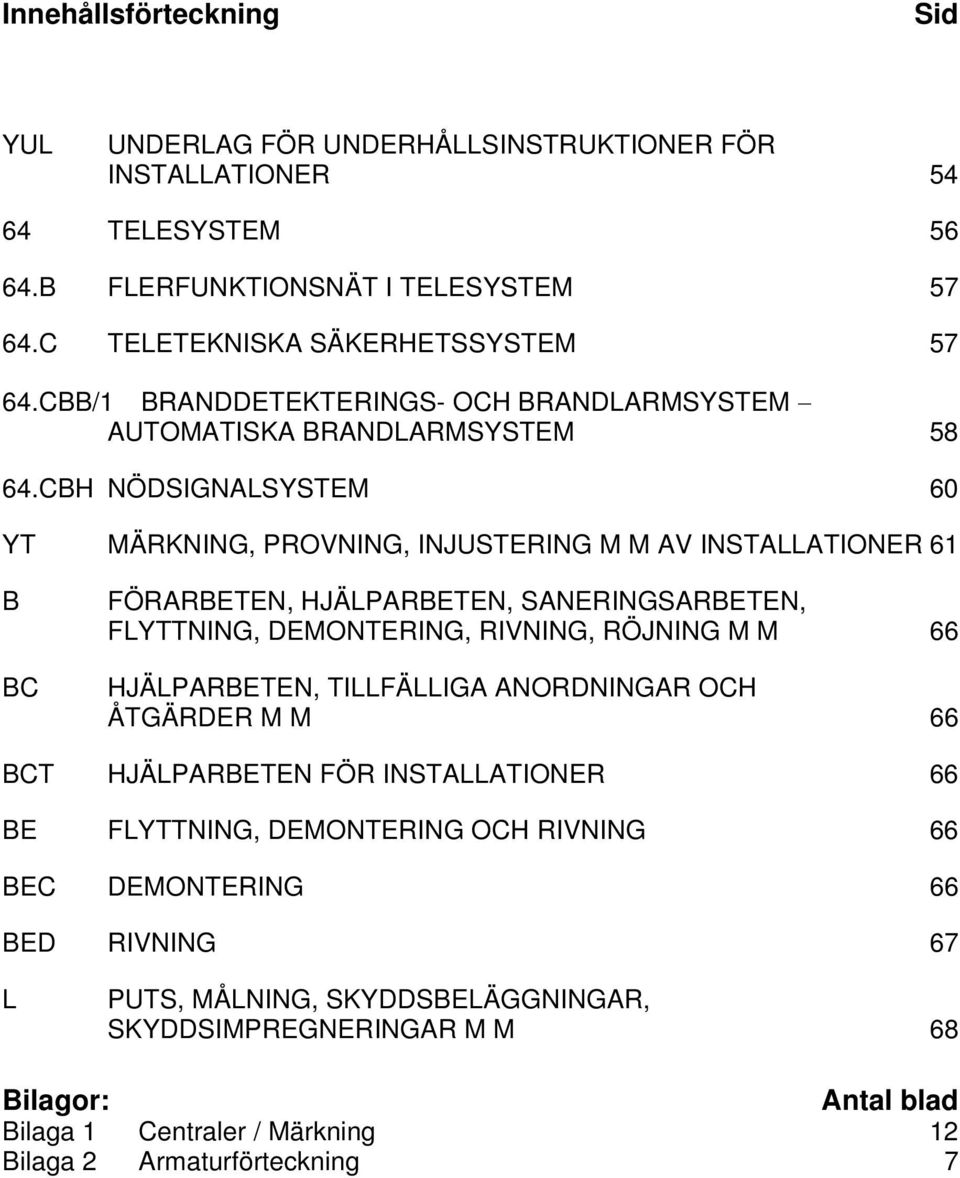

4 Innehållsförteckning Sid YUL UNDERLAG FÖR UNDERHÅLLSINSTRUKTIONER FÖR INSTALLATIONER TELESYSTEM B FLERFUNKTIONSNÄT I TELESYSTEM C TELETEKNISKA SÄKERHETSSYSTEM CBB/1 BRANDDETEKTERINGS- OCH BRANDLARMSYSTEM AUTOMATISKA BRANDLARMSYSTEM CBH NÖDSIGNALSYSTEM 60 YT MÄRKNING, PROVNING, INJUSTERING M M AV INSTALLATIONER 61 B BC FÖRARBETEN, HJÄLPARBETEN, SANERINGSARBETEN, FLYTTNING, DEMONTERING, RIVNING, RÖJNING M M 66 HJÄLPARBETEN, TILLFÄLLIGA ANORDNINGAR OCH ÅTGÄRDER M M 66 BCT HJÄLPARBETEN FÖR INSTALLATIONER 66 BE FLYTTNING, DEMONTERING OCH RIVNING 66 BEC DEMONTERING 66 BED RIVNING 67 L PUTS, MÅLNING, SKYDDSBELÄGGNINGAR, SKYDDSIMPREGNERINGAR M M 68 Bilagor: Antal blad Bilaga 1 Centraler / Märkning 12 Bilaga 2 Armaturförteckning 7

5 6 EL- OCH TELESYSTEM 5 (68) Denna beskrivning ansluter till AMA 98.{PRIVATE } För entreprenaden gäller även separat redovisad AF-del. 6 EL- OCH TELESYSTEM Elinstallationen skall vara utförd enligt ELSÄK-FS 2004:1. Elinstallationsreglerna, SS , skall gälla för detaljutförandet. Allmän information Denna handling avser el- och teleinstallationer för ombyggnad av garnisonsvakten, byggnad 007, hkpflj Malmen, Linköping. I entreprenaden ingår förutom ombyggnad av byggnad 007 vissa arbeten inom närliggande byggnad 008, plan 1. Övriga delar i el- teleentreprenaden består av arbeten för yttre elsystem och är redovisat i separat handling. Begreppsförklaringar Utöver AMA gäller följande: Uttrycket leverans skall om ej annat anges tolkas så att därmed avses leverans av en färdig prestation omfattande såväl materiel som montage, inkoppling och idriftsättning. Förkortningar Förkortningar enligt nedan som kan förekomma i beskrivningen: B BE Byggherre (beställare) Byggnadsentreprenör (Generalentreprenör) VVSE SÖE ME EE EK Underentreprenör, VVS Underentreprenör Styr- och övervakning Underentreprenör Mark Elentreprenör Elkontrollanten MF Mängdförteckning

6 6 EL- OCH TELESYSTEM 6 (68) RIT ERF BIL FM FMV Enligt ritning Erforderlig mängd Enligt bilaga Försvarsmakten Försvarets Materielverk Gränsdragning mot annat installationssystem eller annan entreprenad EE skall lämna anvisning betr. läge och storlek för håltagningar och ursparningar. Innan håltagning eller ursparning utförs skall placering, omfattning etc kontrolleras av entreprenören. Följande arbeten skall utföras genom byggnadsentreprenörens försorg: håltagning i väggar för ledningsstråk förlagda på kabelstegar, kabelrännor och i fönsterbänkskanaler. Omfattning framgår av ritning. håltagning för dosor o d i väggar, i väggskiva på den sist uppsatta väggsidan. ursparning (större hål) i betongbjälklag, väggar och takbalkar av betong. anordning av elnischer med demonterbara fronter (dörrar och överdel) kortlingar i undertak för montage av utanpåliggande och infällda ljusarmaturer målning av väggar bakom centraler (skall utföras innan centraler monteras). Följande arbeten och leveranser ingår i Styrentreprenörens åtagande (SÖE): leverans av automatikskåp/central inom apparatrum leverans av tryckknappar/don för övertids,- resp forcerad ventilation leverans av rums- och utomhusgivare leverans och montering av fläktar, pumpar, styr-, regler- och övervakningsutrustning samt kylaggregat

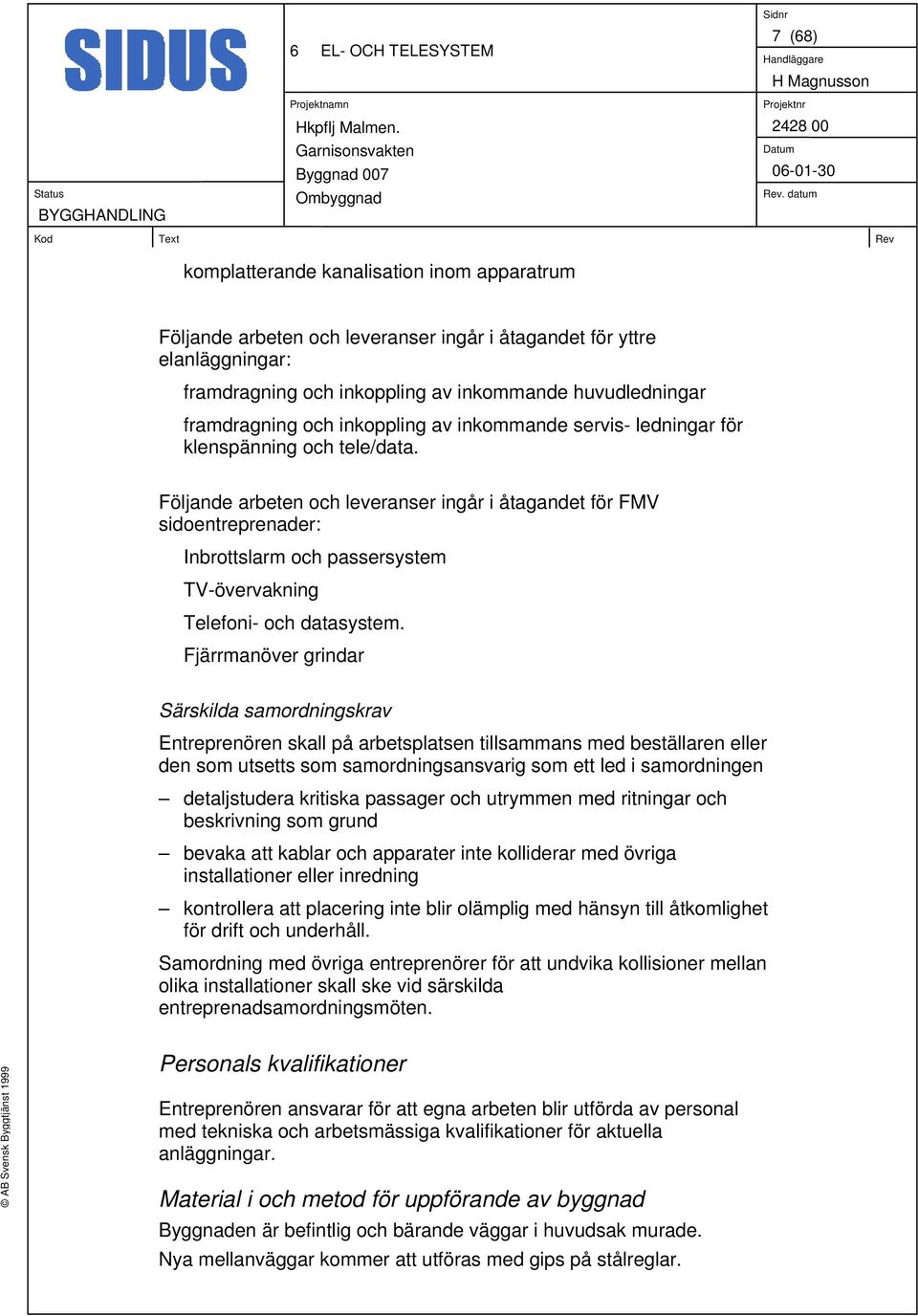

7 6 EL- OCH TELESYSTEM 7 (68) komplatterande kanalisation inom apparatrum Följande arbeten och leveranser ingår i åtagandet för yttre elanläggningar: framdragning och inkoppling av inkommande huvudledningar framdragning och inkoppling av inkommande servis- ledningar för klenspänning och tele/data. Följande arbeten och leveranser ingår i åtagandet för FMV sidoentreprenader: Inbrottslarm och passersystem TV-övervakning Telefoni- och datasystem. Fjärrmanöver grindar Särskilda samordningskrav Entreprenören skall på arbetsplatsen tillsammans med beställaren eller den som utsetts som samordningsansvarig som ett led i samordningen detaljstudera kritiska passager och utrymmen med ritningar och beskrivning som grund bevaka att kablar och apparater inte kolliderar med övriga installationer eller inredning kontrollera att placering inte blir olämplig med hänsyn till åtkomlighet för drift och underhåll. Samordning med övriga entreprenörer för att undvika kollisioner mellan olika installationer skall ske vid särskilda entreprenadsamordningsmöten. Personals kvalifikationer Entreprenören ansvarar för att egna arbeten blir utförda av personal med tekniska och arbetsmässiga kvalifikationer för aktuella anläggningar. Material i och metod för uppförande av byggnad Byggnaden är befintlig och bärande väggar i huvudsak murade. Nya mellanväggar kommer att utföras med gips på stålreglar.

8 6 EL- OCH TELESYSTEM 8 (68) Kompletterande väggar till larmc är säkerhetsklassade och utförs med 4mm stålplåt. Mellanbjälklag av betong. El- och teleförsörjning Entreprenören skall beakta de krav och allmänna fordringar som finns i SS (IBL 96) beträffande anslutning av kundanläggning till nätägarens nät. Elleverans Elnätägare är FORTV som levererar kraft vid systemspänningen 230/400 V, 50 Hz via nätstation 210d (och mellanliggande kabelskåp). Elleverantör: Leveranspunkt: Systemspänning: FORTV. Nätstation 210d 230/400 V, 50 Hz. Elservis Serviskabl dras in till byggnad (hus) och ansluts till HC enligt handling för yttre el. Tätning av rörändar för serviskabel skall utföras av EE. Mätaranordning Intern mätning av elkraft skall ske vid leveranspunkt. Teleservis Nätägare för det allmänna telenätet är FM. System och funktioner EE skall svara för att specificerade föreskrifter om funktion och prestanda blir uppfyllda. Systemuppbyggnad och funktion för elanläggningar framgår i huvudsak av: planritningar huvudledningsscheman enlinjescheman krets- principschemor

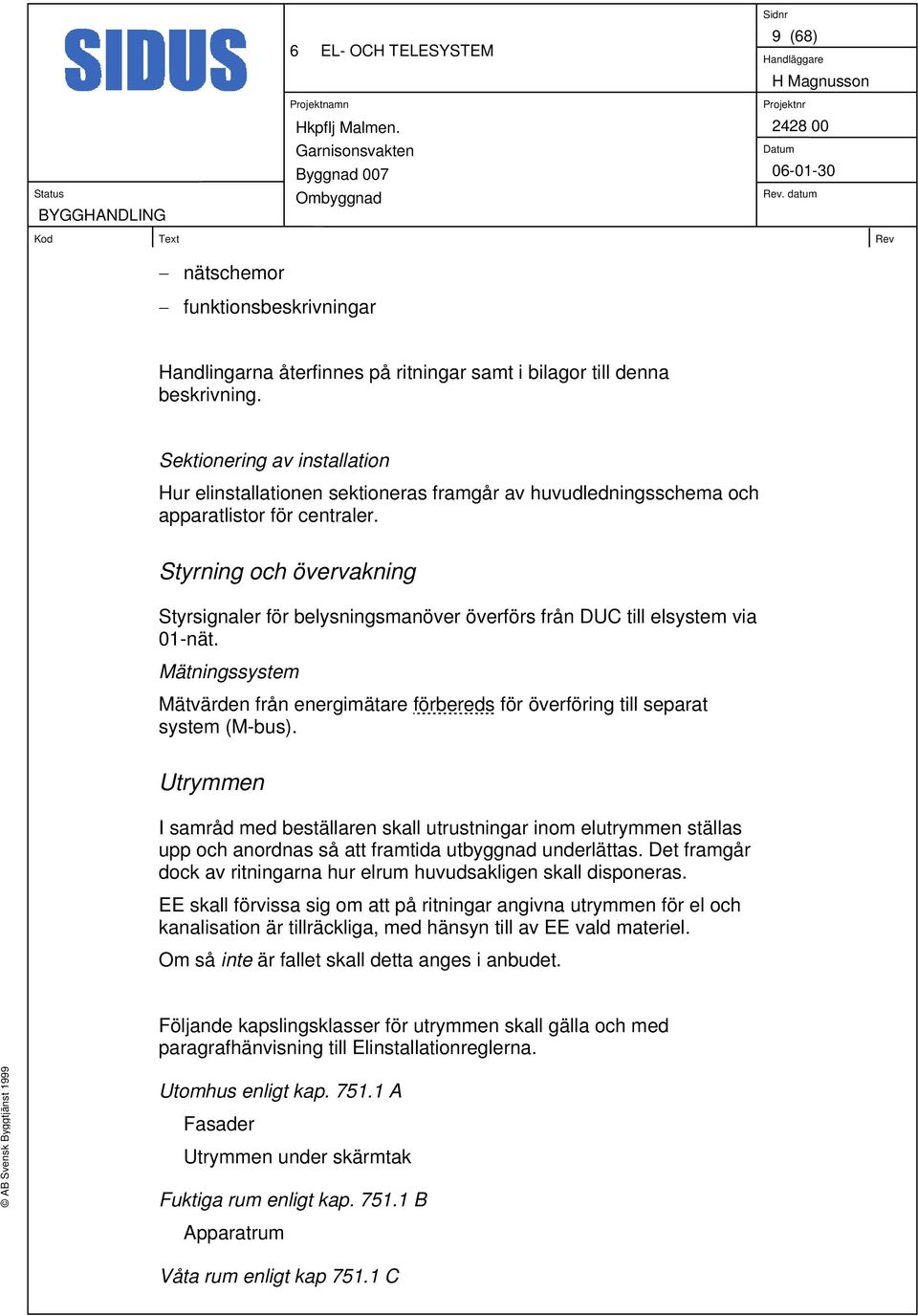

9 6 EL- OCH TELESYSTEM 9 (68) nätschemor funktionsbeskrivningar Handlingarna återfinnes på ritningar samt i bilagor till denna beskrivning. Sektionering av installation Hur elinstallationen sektioneras framgår av huvudledningsschema och apparatlistor för centraler. Styrning och övervakning Styrsignaler för belysningsmanöver överförs från DUC till elsystem via 01-nät. Mätningssystem Mätvärden från energimätare förbereds för överföring till separat system (M-bus). Utrymmen I samråd med beställaren skall utrustningar inom elutrymmen ställas upp och anordnas så att framtida utbyggnad underlättas. Det framgår dock av ritningarna hur elrum huvudsakligen skall disponeras. EE skall förvissa sig om att på ritningar angivna utrymmen för el och kanalisation är tillräckliga, med hänsyn till av EE vald materiel. Om så inte är fallet skall detta anges i anbudet. Följande kapslingsklasser för utrymmen skall gälla och med paragrafhänvisning till Elinstallationreglerna. Utomhus enligt kap A Fasader Utrymmen under skärmtak Fuktiga rum enligt kap B Apparatrum Våta rum enligt kap C

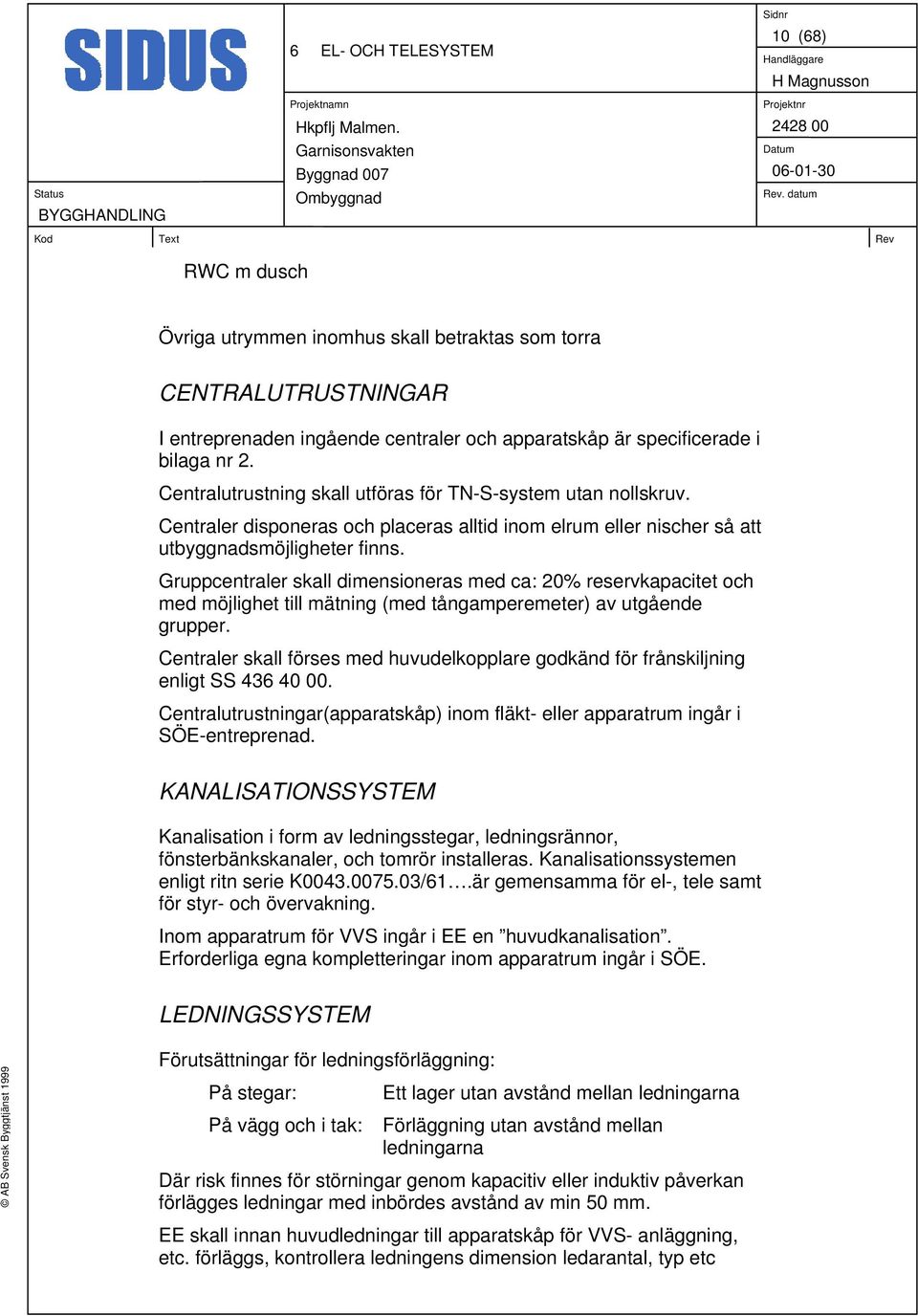

10 6 EL- OCH TELESYSTEM 10 (68) RWC m dusch Övriga utrymmen inomhus skall betraktas som torra CENTRALUTRUSTNINGAR I entreprenaden ingående centraler och apparatskåp är specificerade i bilaga nr 2. Centralutrustning skall utföras för TN-S-system utan nollskruv. Centraler disponeras och placeras alltid inom elrum eller nischer så att utbyggnadsmöjligheter finns. Gruppcentraler skall dimensioneras med ca: 20% reservkapacitet och med möjlighet till mätning (med tångamperemeter) av utgående grupper. Centraler skall förses med huvudelkopplare godkänd för frånskiljning enligt SS Centralutrustningar(apparatskåp) inom fläkt- eller apparatrum ingår i SÖE-entreprenad. KANALISATIONSSYSTEM Kanalisation i form av ledningsstegar, ledningsrännor, fönsterbänkskanaler, och tomrör installeras. Kanalisationssystemen enligt ritn serie K /61.är gemensamma för el-, tele samt för styr- och övervakning. Inom apparatrum för VVS ingår i EE en huvudkanalisation. Erforderliga egna kompletteringar inom apparatrum ingår i SÖE. LEDNINGSSYSTEM Förutsättningar för ledningsförläggning: På stegar: Ett lager utan avstånd mellan ledningarna På vägg och i tak: Förläggning utan avstånd mellan ledningarna Där risk finnes för störningar genom kapacitiv eller induktiv påverkan förlägges ledningar med inbördes avstånd av min 50 mm. EE skall innan huvudledningar till apparatskåp för VVS- anläggning, etc. förläggs, kontrollera ledningens dimension ledarantal, typ etc

11 6 EL- OCH TELESYSTEM 11 (68) genom att inhämta slutliga effektuppgifter från resp. under- eller sidoentreprenör. Om anbudsgivare avser att offerera andra lösningar som innebär t ex en mer effektkrävande utrustning, ett ledningsnät vars förläggningssätt avviker från denna handling el. dyl. skall erforderlig omprojektering ingå i anbudet. Ledningsnät dimensioneras så att det innehåller min. 20 % reservkapacitet. Ledningsnät Ledningsnätet skall utgöras, dels av infällda, dels av utanpåliggande ledningar. Ledningsstråk förlägges i huvudsak i kanalisationssystem samt i rör infällda i väggar, ovan u-tak samt på vindsbjälklag. Ledningar, såsom huvud- och gruppledningar, skiljes från ledningar för styrning, övervakning och tele. Ledningstyper och dimensioner framgår av ritningar, ledningslistor och enlinjescheman (apparatlistor). I EE åtagande skall ingå komplett ledningsnät med kopplingsdosor, skarvningar o d för att erhålla erforderliga funktioner. PLATSUTRUSTNINGAR All platsutrustning som apparater, apparatlådor etc skall vara försedda med kopplingsklämmor för samtliga in- och utgående ledare, "toppskarvar" får inte förekomma. Inom apparatskåp och apparatlåda skall kopplingsplintar för klenspänning vara åtskilda från plintar för lågspänning och tydligt märkta. I EE åtagande skall ingå komplett installation av alla platsutrustningar angivna på ritningar och i beskrivning. Dessutom skall ingå inkoppling, där ej annat anges i handling, av motorer och andra elanslutna utrustningar som är redovisade på ritningar men tillhandahålls av beställaren eller sidoentreprenör. Verktyg, reservsmältpatroner o d som ingår i entreprenaden för elanläggningens drift och skötsel skall sättas upp i elcentralrum.

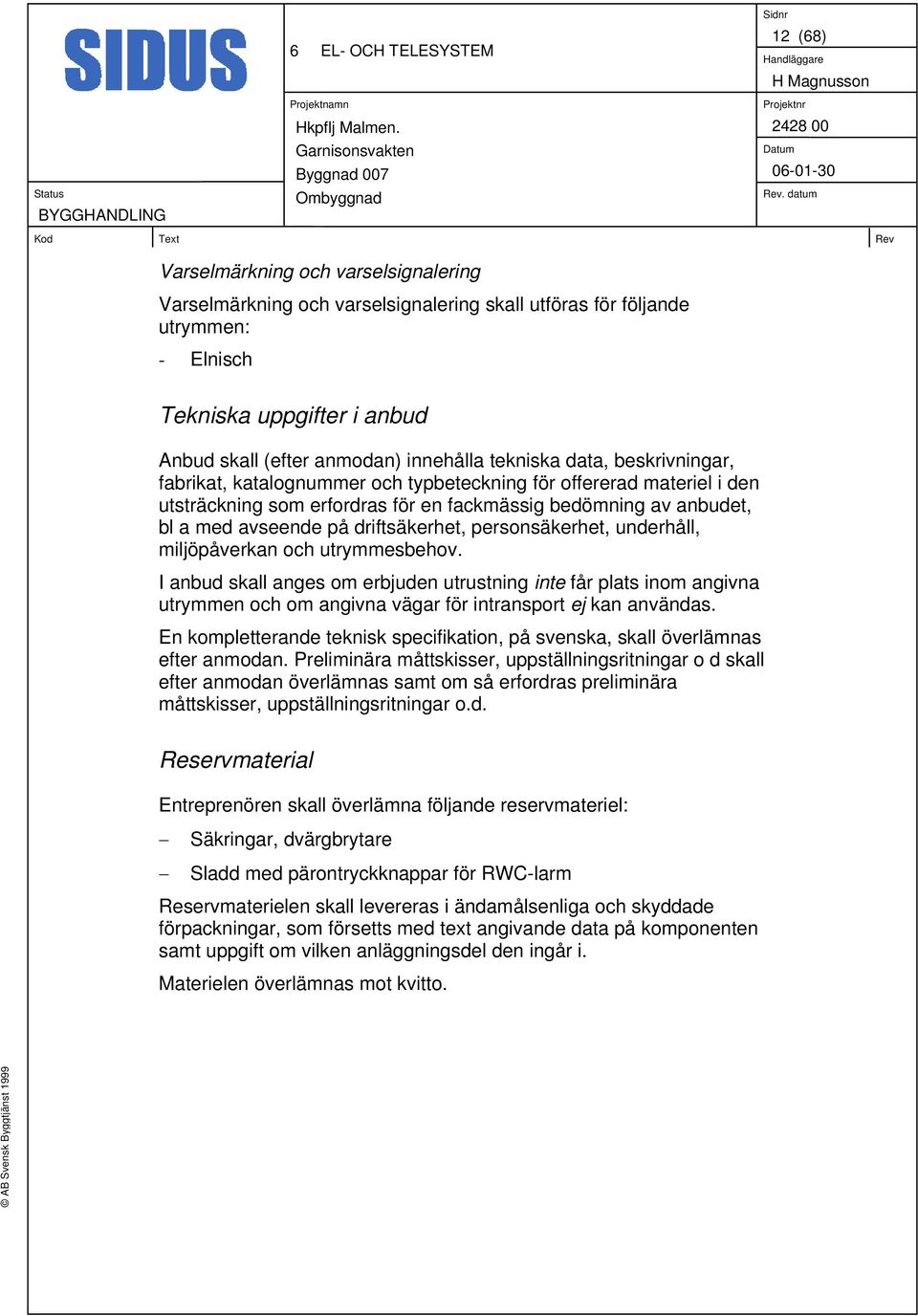

12 6 EL- OCH TELESYSTEM 12 (68) Varselmärkning och varselsignalering Varselmärkning och varselsignalering skall utföras för följande utrymmen: - Elnisch Tekniska uppgifter i anbud Anbud skall (efter anmodan) innehålla tekniska data, beskrivningar, fabrikat, katalognummer och typbeteckning för offererad materiel i den utsträckning som erfordras för en fackmässig bedömning av anbudet, bl a med avseende på driftsäkerhet, personsäkerhet, underhåll, miljöpåverkan och utrymmesbehov. I anbud skall anges om erbjuden utrustning inte får plats inom angivna utrymmen och om angivna vägar för intransport ej kan användas. En kompletterande teknisk specifikation, på svenska, skall överlämnas efter anmodan. Preliminära måttskisser, uppställningsritningar o d skall efter anmodan överlämnas samt om så erfordras preliminära måttskisser, uppställningsritningar o.d. Reservmaterial Entreprenören skall överlämna följande reservmateriel: Säkringar, dvärgbrytare Sladd med pärontryckknappar för RWC-larm Reservmaterielen skall levereras i ändamålsenliga och skyddade förpackningar, som försetts med text angivande data på komponenten samt uppgift om vilken anläggningsdel den ingår i. Materielen överlämnas mot kvitto.

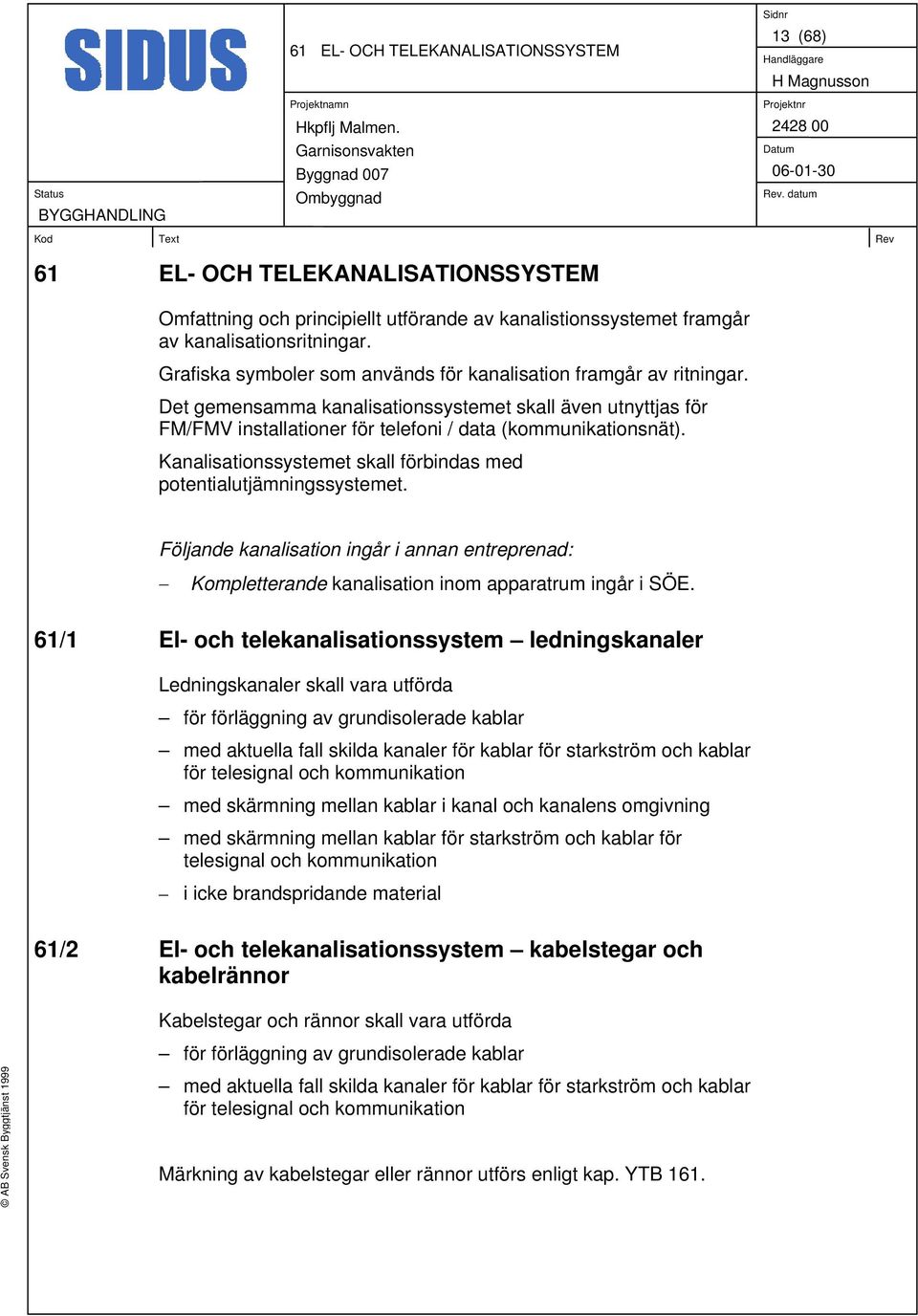

13 61 EL- OCH TELEKANALISATIONSSYSTEM 13 (68) 61 EL- OCH TELEKANALISATIONSSYSTEM Omfattning och principiellt utförande av kanalistionssystemet framgår av kanalisationsritningar. Grafiska symboler som används för kanalisation framgår av ritningar. Det gemensamma kanalisationssystemet skall även utnyttjas för FM/FMV installationer för telefoni / data (kommunikationsnät). Kanalisationssystemet skall förbindas med potentialutjämningssystemet. Följande kanalisation ingår i annan entreprenad: Kompletterande kanalisation inom apparatrum ingår i SÖE. 61/1 El- och telekanalisationssystem ledningskanaler Ledningskanaler skall vara utförda för förläggning av grundisolerade kablar med aktuella fall skilda kanaler för kablar för starkström och kablar för telesignal och kommunikation med skärmning mellan kablar i kanal och kanalens omgivning med skärmning mellan kablar för starkström och kablar för telesignal och kommunikation i icke brandspridande material 61/2 El- och telekanalisationssystem kabelstegar och kabelrännor Kabelstegar och rännor skall vara utförda för förläggning av grundisolerade kablar med aktuella fall skilda kanaler för kablar för starkström och kablar för telesignal och kommunikation Märkning av kabelstegar eller rännor utförs enligt kap. YTB 161.

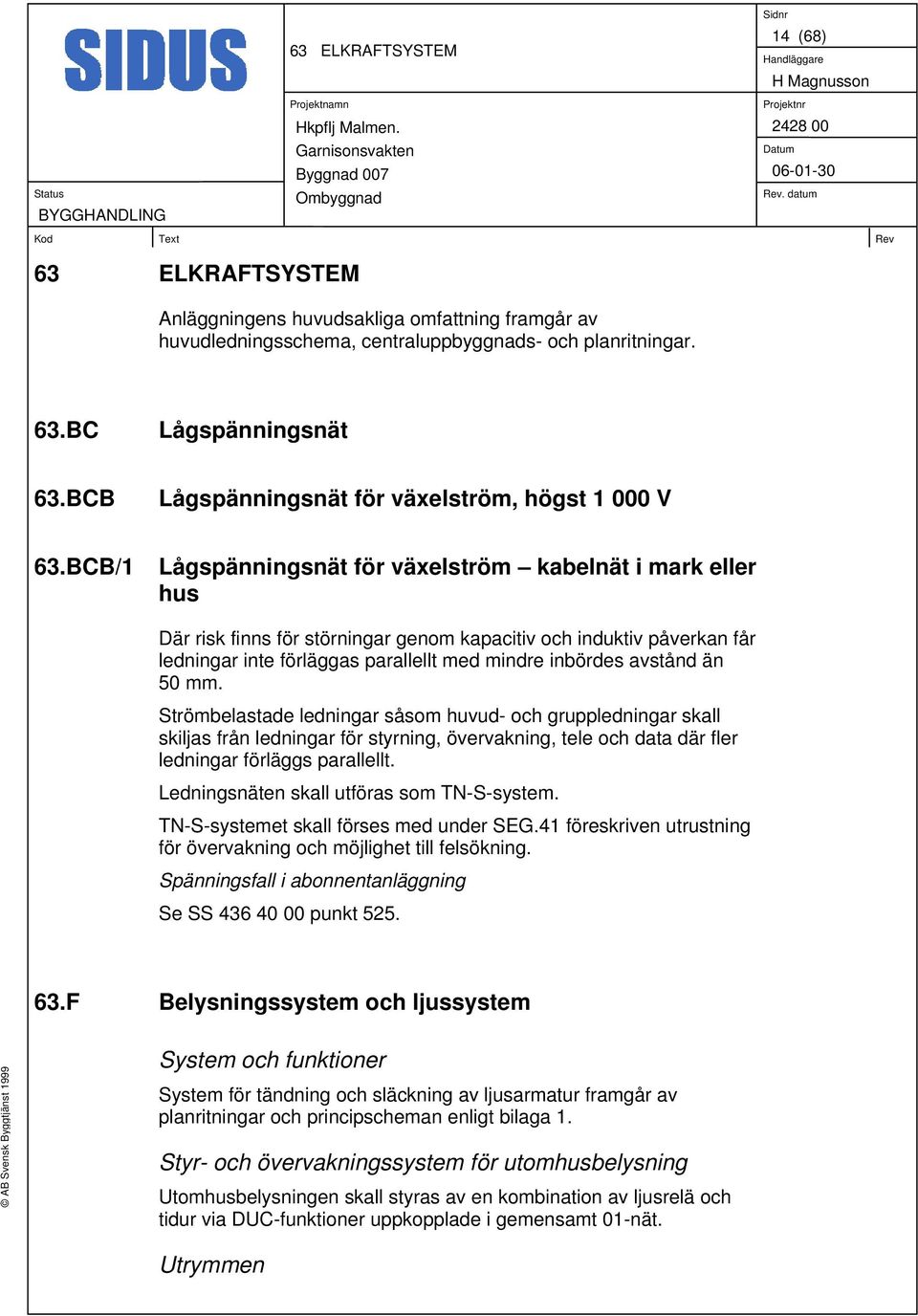

14 63 ELKRAFTSYSTEM 14 (68) 63 ELKRAFTSYSTEM Anläggningens huvudsakliga omfattning framgår av huvudledningsschema, centraluppbyggnads- och planritningar. 63.BC Lågspänningsnät 63.BCB Lågspänningsnät för växelström, högst V 63.BCB/1 Lågspänningsnät för växelström kabelnät i mark eller hus Där risk finns för störningar genom kapacitiv och induktiv påverkan får ledningar inte förläggas parallellt med mindre inbördes avstånd än 50 mm. Strömbelastade ledningar såsom huvud- och gruppledningar skall skiljas från ledningar för styrning, övervakning, tele och data där fler ledningar förläggs parallellt. Ledningsnäten skall utföras som TN-S-system. TN-S-systemet skall förses med under SEG.41 föreskriven utrustning för övervakning och möjlighet till felsökning. Spänningsfall i abonnentanläggning Se SS punkt F Belysningssystem och ljussystem System och funktioner System för tändning och släckning av ljusarmatur framgår av planritningar och principscheman enligt bilaga 1. Styr- och övervakningssystem för utomhusbelysning Utomhusbelysningen skall styras av en kombination av ljusrelä och tidur via DUC-funktioner uppkopplade i gemensamt 01-nät. Utrymmen

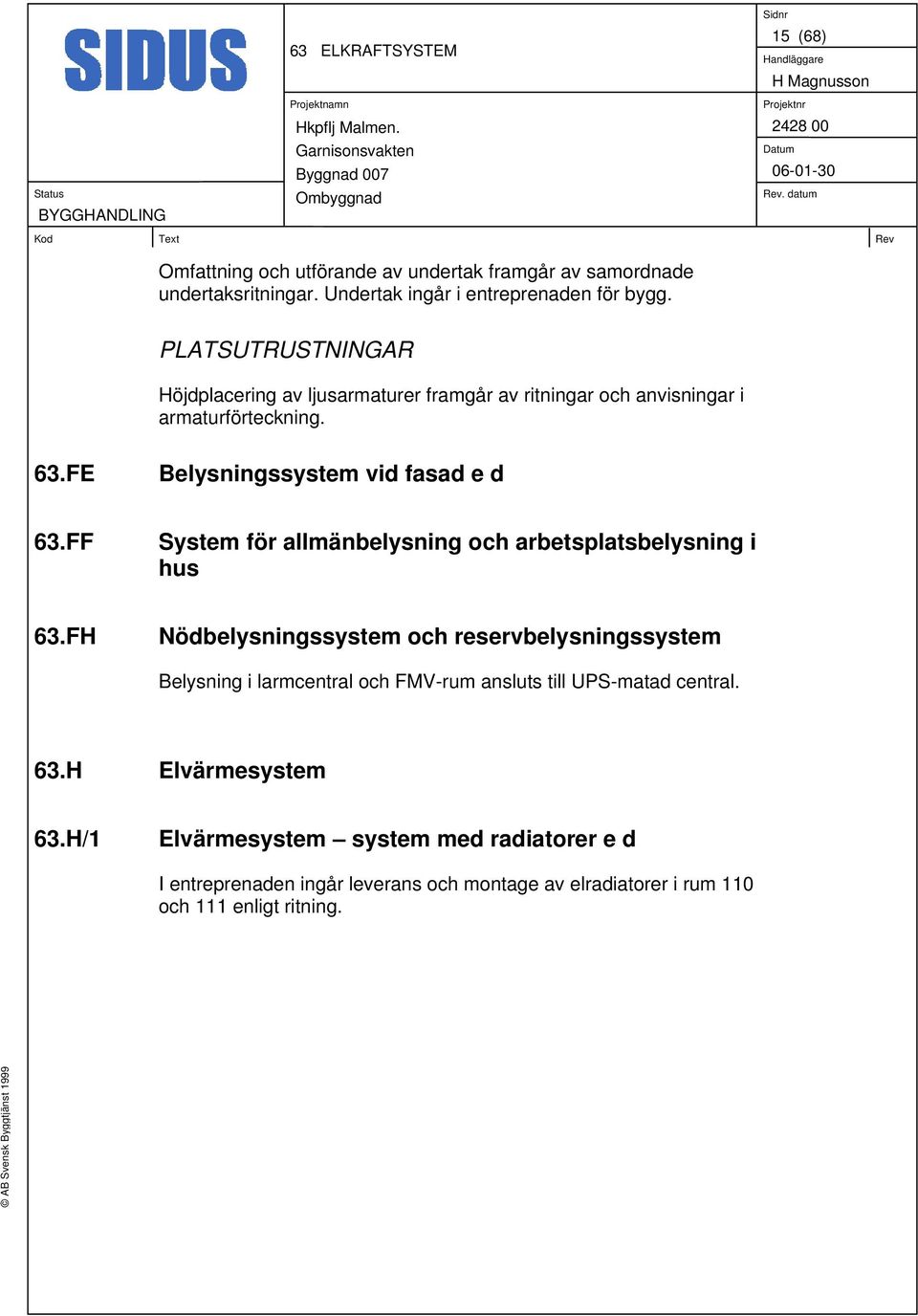

15 63 ELKRAFTSYSTEM 15 (68) Omfattning och utförande av undertak framgår av samordnade undertaksritningar. Undertak ingår i entreprenaden för bygg. PLATSUTRUSTNINGAR Höjdplacering av ljusarmaturer framgår av ritningar och anvisningar i armaturförteckning. 63.FE Belysningssystem vid fasad e d 63.FF System för allmänbelysning och arbetsplatsbelysning i hus 63.FH Nödbelysningssystem och reservbelysningssystem Belysning i larmcentral och FMV-rum ansluts till UPS-matad central. 63.H Elvärmesystem 63.H/1 Elvärmesystem system med radiatorer e d I entreprenaden ingår leverans och montage av elradiatorer i rum 110 och 111 enligt ritning.

16 S APPARATER, UTRUSTNING, KABLAR M M I EL- OCH TELESYSTEM 16 (68) S APPARATER, UTRUSTNING, KABLAR M M I EL- OCH TELESYSTEM{PRIVATE } Apparater med elektronikkretsar skall uppfylla provningskraven för elmiljöklass ML 3 enligt SS Plastmaterial som ingår i apparater och materiel skall vara halogenfritt. Vid uppåtriktat tätningsdon skall utrymmet mellan kabel och tätningsdons hylsskruv fyllas med tätningsmassa. Tätningsmassan får inte menligt påverka isolermaterialet. SB ELKANALISATION, FÖRLÄGGNINGSMATERIEL M M SBD KABELSTEGAR, KABELRÄNNOR, BÄRSKENOR O D UTFÖRANDEFÖRESKRIFTER Kablar för tele och data som förläggs på stege eller ränna tillsammans med kabel för kraft, skall ha avskilt utrymme. Erforderliga avväxlingar för ventilationskanaler o d skall utföras av entreprenören i samband med uppsättning av stegar och rännor. SBD.2 Kabelstegar och kabelrännor MATERIAL- OCH VARUFÖRESKRIFTER Kabelstegar och kabelrännor utförda för potentialutjämning skall ha högst impedansen 0,005 ohm per meter oskarvad längd och högst 0,050 ohm över skarv eller förbindelse mätt med en provström av 25 A vid högst 12 V och frekvensen Hz. Ytbehandling Stegar och rännor med tillbehör skall vara ytbehandlade i miljöklass M3. Stegar och rännor med tillbehör skall vara varmförzinkade enligt LDV.11

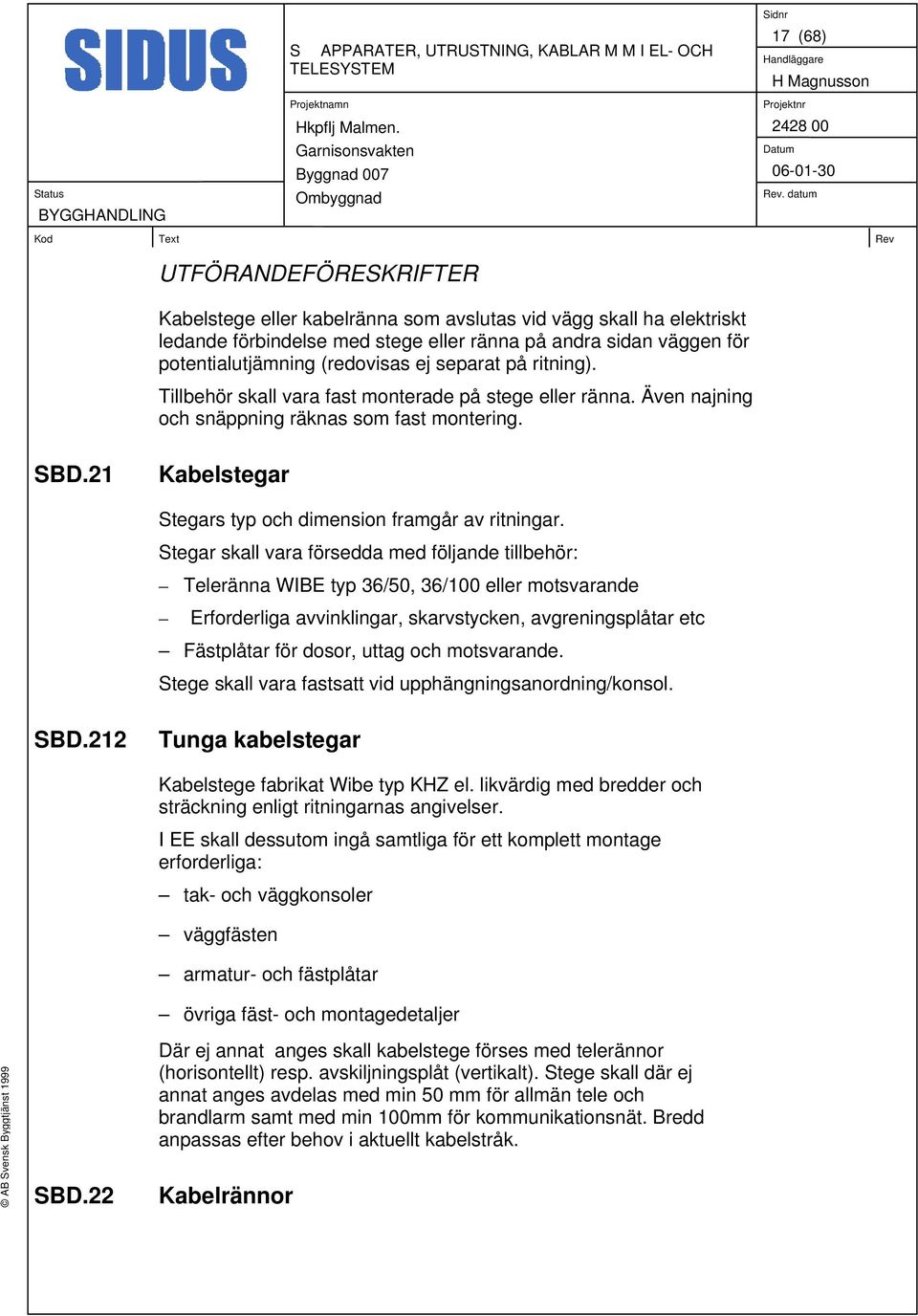

17 S APPARATER, UTRUSTNING, KABLAR M M I EL- OCH TELESYSTEM 17 (68) UTFÖRANDEFÖRESKRIFTER Kabelstege eller kabelränna som avslutas vid vägg skall ha elektriskt ledande förbindelse med stege eller ränna på andra sidan väggen för potentialutjämning (redovisas ej separat på ritning). Tillbehör skall vara fast monterade på stege eller ränna. Även najning och snäppning räknas som fast montering. SBD.21 Kabelstegar Stegars typ och dimension framgår av ritningar. Stegar skall vara försedda med följande tillbehör: Teleränna WIBE typ 36/50, 36/100 eller motsvarande Erforderliga avvinklingar, skarvstycken, avgreningsplåtar etc Fästplåtar för dosor, uttag och motsvarande. Stege skall vara fastsatt vid upphängningsanordning/konsol. SBD.212 Tunga kabelstegar Kabelstege fabrikat Wibe typ KHZ el. likvärdig med bredder och sträckning enligt ritningarnas angivelser. I EE skall dessutom ingå samtliga för ett komplett montage erforderliga: tak- och väggkonsoler väggfästen armatur- och fästplåtar övriga fäst- och montagedetaljer SBD.22 Där ej annat anges skall kabelstege förses med telerännor (horisontellt) resp. avskiljningsplåt (vertikalt). Stege skall där ej annat anges avdelas med min 50 mm för allmän tele och brandlarm samt med min 100mm för kommunikationsnät. Bredd anpassas efter behov i aktuellt kabelstråk. Kabelrännor

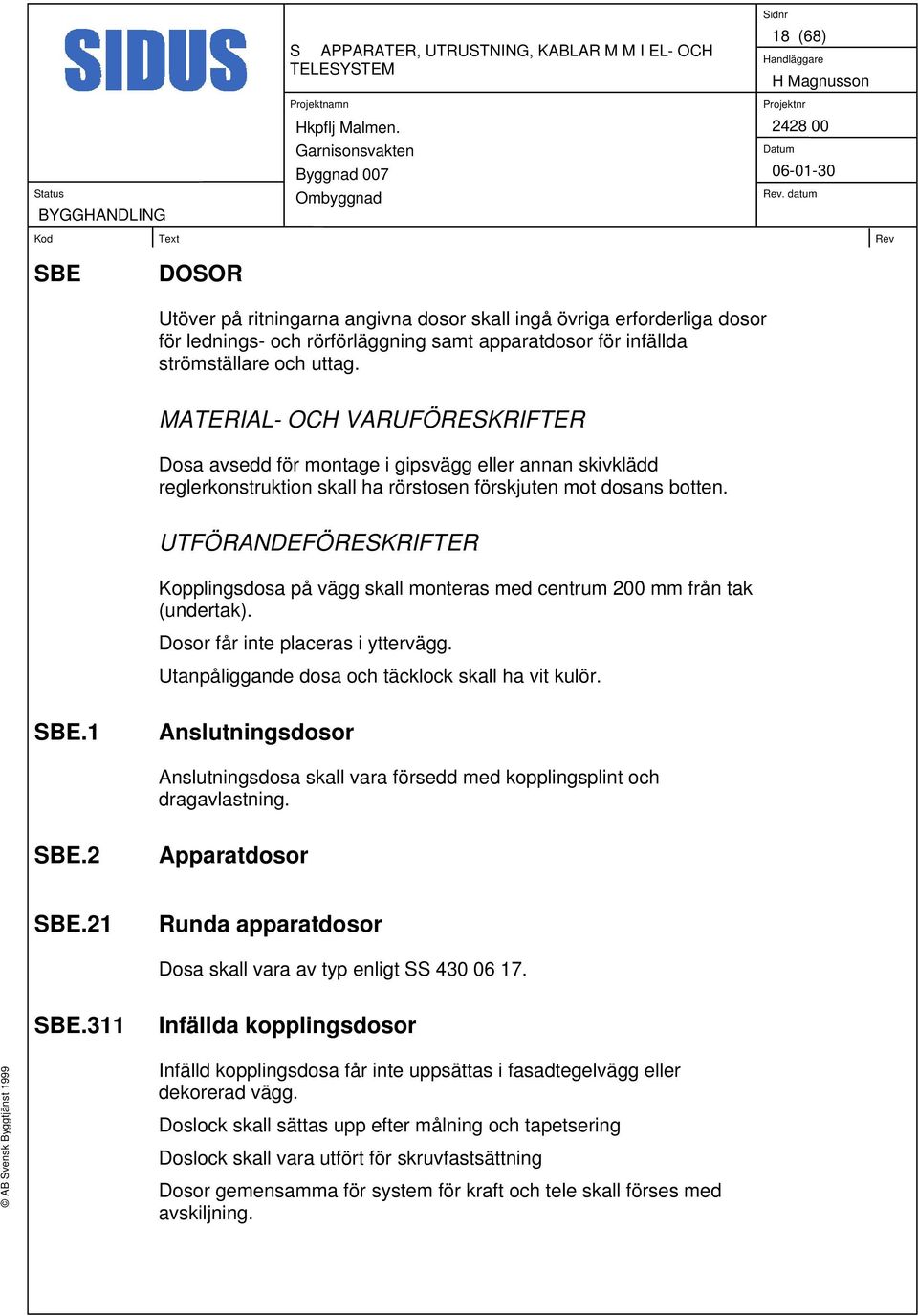

18 S APPARATER, UTRUSTNING, KABLAR M M I EL- OCH TELESYSTEM 18 (68) SBE DOSOR Utöver på ritningarna angivna dosor skall ingå övriga erforderliga dosor för lednings- och rörförläggning samt apparatdosor för infällda strömställare och uttag. MATERIAL- OCH VARUFÖRESKRIFTER Dosa avsedd för montage i gipsvägg eller annan skivklädd reglerkonstruktion skall ha rörstosen förskjuten mot dosans botten. UTFÖRANDEFÖRESKRIFTER Kopplingsdosa på vägg skall monteras med centrum 200 mm från tak (undertak). Dosor får inte placeras i yttervägg. Utanpåliggande dosa och täcklock skall ha vit kulör. SBE.1 Anslutningsdosor Anslutningsdosa skall vara försedd med kopplingsplint och dragavlastning. SBE.2 Apparatdosor SBE.21 Runda apparatdosor Dosa skall vara av typ enligt SS SBE.311 Infällda kopplingsdosor Infälld kopplingsdosa får inte uppsättas i fasadtegelvägg eller dekorerad vägg. Doslock skall sättas upp efter målning och tapetsering Doslock skall vara utfört för skruvfastsättning Dosor gemensamma för system för kraft och tele skall förses med avskiljning.

19 S APPARATER, UTRUSTNING, KABLAR M M I EL- OCH TELESYSTEM 19 (68) SBE.321 Kapslade kopplingsdosor Dosa skall ha min 1 st införingshål i reserv. Koppling i dosa skall utföras på kopplingsplint. Dosa placerad i anslutning till kabelstege, kabelränna eller armaturskena, skall monteras på montageplåt enligt SBD. Dosa placerad ovan undertak avsedd för anslutning av armatur skall vara försedd med dragavlastning. SBF LEDNINGSKANALSYSTEM Ledningskanaler skall ha ledande hölje för skärmningsändamål. Hölje skall vara utfört för anslutning till potentialutjämningsledare eller skyddsjordning. Ledningskanaler skall vara utförda för förläggning av grundisolerade kablar. SBF.3 Väggkanalsystem Väggkanalsystemet med antal och typ av uttags- och anslutningsenheter redovisas på ritningar. Fönsterbänkssystem (installationskanal) och uttagspaneler skall uppfylla kraven enligt SS Montering av system och förläggning av kablar skall utföras enligt tillverkarens anvisningar. Inom kontorsutrymme/ expedition skall kanalen vara av Thorsmans typ INKA 123/Vvit el. likvärdig. Kanaler inom rumsenhet monterade t.ex. mot mellanvägg monteras dikt vägg Kanaler inom samma rumsenhet skall vara i enhetligt utförande. Erforderliga vent. galler installeras. Konsol skall monteras med ett avstånd av högst 12 cm från vardera mellanvägg. Mellan dessa två yttre konsoler, inom rumsenhet, skall erforderligt antal konsoler monteras. Om utanpåliggande vattenledningsrör eller stigarkanal passerar vertikalt på yttervägg skall konsoler uppsättas på ömse sidor. Vid kapning av frontlock skall fabrikantens kapningsverktyg användas.

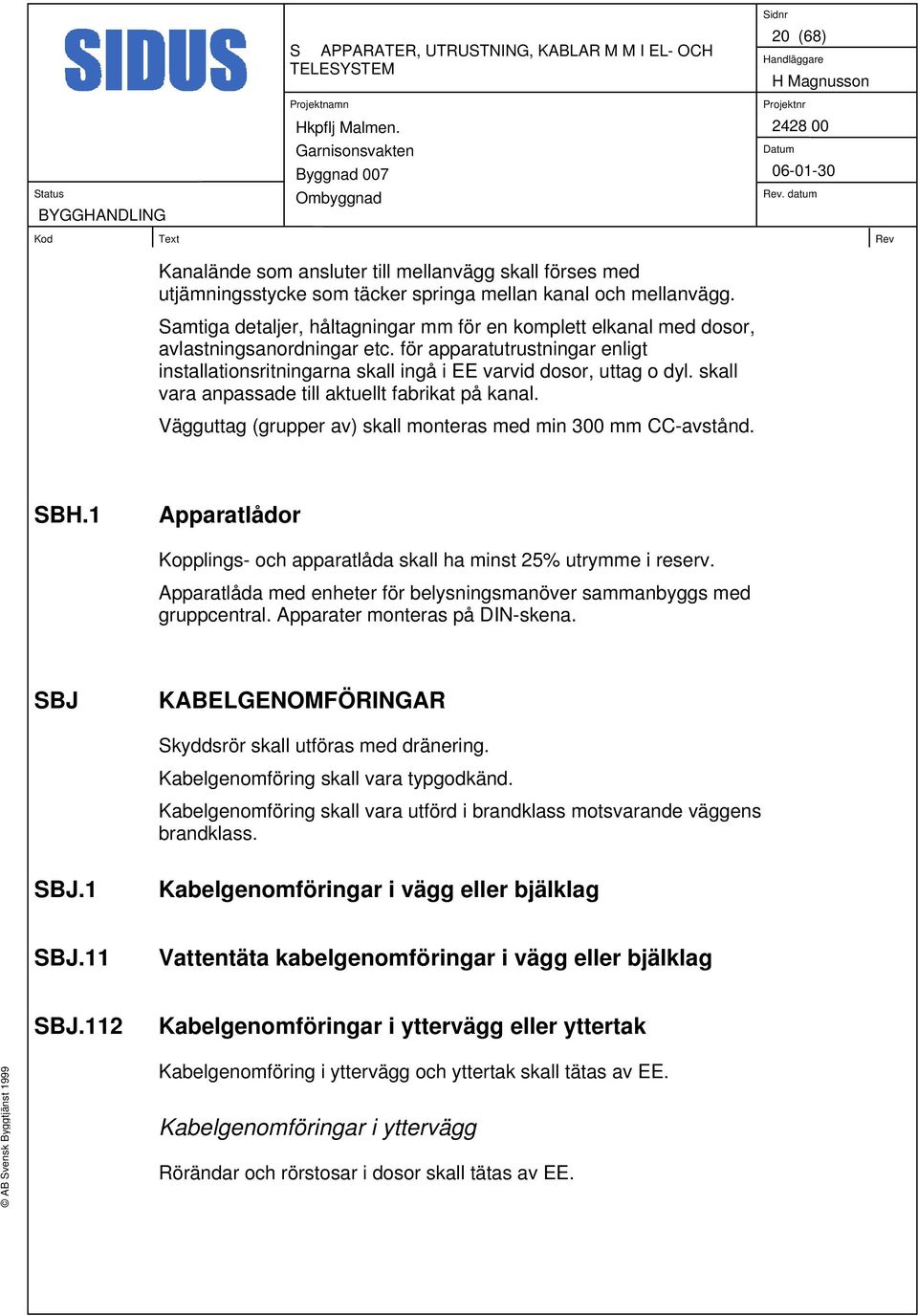

20 S APPARATER, UTRUSTNING, KABLAR M M I EL- OCH TELESYSTEM 20 (68) Kanalände som ansluter till mellanvägg skall förses med utjämningsstycke som täcker springa mellan kanal och mellanvägg. Samtiga detaljer, håltagningar mm för en komplett elkanal med dosor, avlastningsanordningar etc. för apparatutrustningar enligt installationsritningarna skall ingå i EE varvid dosor, uttag o dyl. skall vara anpassade till aktuellt fabrikat på kanal. Vägguttag (grupper av) skall monteras med min 300 mm CC-avstånd. SBH.1 Apparatlådor Kopplings- och apparatlåda skall ha minst 25% utrymme i reserv. Apparatlåda med enheter för belysningsmanöver sammanbyggs med gruppcentral. Apparater monteras på DIN-skena. SBJ KABELGENOMFÖRINGAR Skyddsrör skall utföras med dränering. Kabelgenomföring skall vara typgodkänd. Kabelgenomföring skall vara utförd i brandklass motsvarande väggens brandklass. SBJ.1 Kabelgenomföringar i vägg eller bjälklag SBJ.11 Vattentäta kabelgenomföringar i vägg eller bjälklag SBJ.112 Kabelgenomföringar i yttervägg eller yttertak Kabelgenomföring i yttervägg och yttertak skall tätas av EE. Kabelgenomföringar i yttervägg Rörändar och rörstosar i dosor skall tätas av EE.

21 S APPARATER, UTRUSTNING, KABLAR M M I EL- OCH TELESYSTEM 21 (68) SBJ.18 Diverse kabelgenomföringar i vägg eller bjälklag SBJ.181 Kabelgenomföringar i grundmur I samråd med BE utförs tärning av alla rörgenomföringar efter utförd ledningsdragning. EE anmäler till GE när all kabeldragning är slutförd. SBK STATIV Delar av stål skall vara metalliserade eller industriellt målade så att ytbehandlingen motstår påfrestningar i angiven korrostivitetsklass C3 enligt BSK 99. I fuktiga och våta utrymmen samt utomhus skall de vara varmförzinkade enligt LDV.11. SBK.1 Stativ för elutrustning För elcentraler monterade på distans ingår stativ i erforderlig omfattning. SBL FÄSTDON FÖR APPARATER, EL- OCH TELEKABLAR, LEDARE M M SBL.11 Fästdon för apparater SBL.12 Fästdon för el- och telekablar, elinstallationsrör o d SBL.1213 Buntband SBQ KANALISATION AV ELINSTALLATIONSRÖR E D Elinstallationsrör för kraft och belysning skall dimensioneras enligt S

22 S APPARATER, UTRUSTNING, KABLAR M M I EL- OCH TELESYSTEM 22 (68) UTFÖRANDEFÖRESKRIFTER Dragtråd i tomrör skall vara av typ RB 1,5 och färgmärkas med kulör som anges för elrörskanalisation enligt YTB.161. Rörlängder, rörtyper och antal böjar mellan dosor skall anpassas så att kablar lätt kan dras in och ut. Rörsträcka som är längre än cirka 15 m skall förses med hjälpdosa. Dolt förlagda elinstallationsrör skall lägesmarkeras där väggfast inredning som snickerier eller annan inredning skall monteras. Alla synliga tomrörsändar skall avslutas med propp, lock eller täckbricka. Alla utlopp i tak som inte förses med dosa skall avslutas med genomföringsmuff. Håltagning i eller kapning av stålreglar får ej ske så att konstruktioner försvagas. Rör inom fuktigt eller vått utrymme får endast användas som skydd mot mekanisk åverkan. Diffusionstät spärr får ej genombrytas utan kontrollantens medgivande. Metallslang skall vara S-märkt. Detta gäller såväl vid användning för ledningsförläggning (FK) som vid enbart mekaniskt skydd av ledning. Elinstallationsrör i telesystem Rördimensioner anpassas till respektive kabel. Elinstallationsrör i eller på vägg Elinstallationsrör som är fastsatta i eller på vägg skall monteras horisontalt eller vertikalt eller parallellt med rummets kanter. SBQ.1 SBQ.11 SBQ.2 Ytmonterade elinstallationsrör Elinstallationsrör på väggyta eller takyta Infällda elinstallationsrör Infällt förlagda elinstallationsrör skall lägesmarkeras där väggfast inredning såsom snickerier eller hatthyllor skall sättas upp.

23 S APPARATER, UTRUSTNING, KABLAR M M I EL- OCH TELESYSTEM 23 (68) Rörutlopp i tak som inte har dosa skall avslutas med genomföringsmuff. Synliga tomrörsändar skall avslutas med propp, lock eller täckbricka. SBQ.221 Elinstallationsrör i regelkonstruktion SC EL- OCH TELEKABLAR M M Förläggning av el- och telekablar Följande förläggningssätt enligt tabell 52 i Elinstallationreglerna skall gälla: 2, 13, 30, 31, 34, 56. Kablar i eller på vägg Kablar som är fastsatta i eller på vägg skall monteras horisontalt eller vertikalt eller parallellt med rummets kanter. Ljudisolering vid kabelgenomföringar Genomföringar i ljudisolerande byggnadsdelar skall ljudtätas. Material- och varuföreskrifter Fast förlagda ledningar skall vara brännbarhetsklassade i lägst F2 enligt SS där inte särskilda krav på brandhärdighet föreskrivs. SCB KRAFTKABLAR SCB.1 Kabelbeteckning, ledarantal och area framgår av planritning respektive apparatlista/centralredovisning. Ytmonterade kablar Strömbelastade kablar skall förläggas i ett lager. föreskrivs.

24 S APPARATER, UTRUSTNING, KABLAR M M I EL- OCH TELESYSTEM 24 (68) SCB.11 Kablar på väggyta eller takyta Kabel skall fästas med klammeravstånd högst 250 mm för kabel med kabelarea <2,5 mm², 350 mm för kabel med ledararea 4-10 mm² och 500 mm för kabel med ledararea mm². SCB.12 Kablar på golvyta SCB.4 Kablar på kabelstege, kabelränna e d Kabel skall fästas på minst varannan stegpinne vid förläggning på horisontal kabelstege samt på båda sidor om böjar och där den lämnar kabelstege för att förläggas på annat underlag. Plastmantlad oarmerad kabel skall vid förläggning på kantställd stege skyddas med mellanlägg mellan kabel och fästanordning. SCC INSTALLATIONSKABLAR Kabelbeteckning, ledarantal och area framgår av planritning respektive apparatlista. SCC.1 Ytmonterade kablar Strömbelastade kablar skall förläggas i ett lager. SCC.11 Kablar på väggyta eller takyta SCC.33 Kabel skall fästas med klammeravstånd högst 250 mm för kabel med ledararea <2,5 mm², 350 mm för kabel med ledararea 4-10 mm² och 500 mm för kabel med ledararea mm². Under gemensam klammer får förläggas högst 4 st kablar. Kabel genom undertak av plåtkassett skall förses med skydd typ av genomföringsmuff eller kabelförskruvning. Kablar i fönsterbänkssystem Matande kabel, till första uttag eller apparat skall vara av typ EBB-AL, därefter förläggs kabel typ EBB inom kanal.

25 S APPARATER, UTRUSTNING, KABLAR M M I EL- OCH TELESYSTEM 25 (68) Vid genomföring i rumsavskiljande vägg skall utrymmet runt elledningar och kablar tätas. SCC.4 Kablar på kabelstege, kabelränna e d Kabel skall fästas på minst varannan stegpinne vid förläggning på horisontal kabelstege samt på båda sidor om böjar och där den lämnar kabelstege för att förläggas på annat underlag. Kabel för styrning, övervakning och tele som förläggs på samma kabelstege eller kabelränna som kablar i andra system skall förläggas i särskild ränna Plastmantlad oarmerad kabel skall vid förläggning på kanställd stege skyddas med mellanlägg mellan kabel och fästanordning. SCC.45 Kablar på bärskena Avstånd mellan bärskenor skall vara högst 500 mm. SCC.6 Kablar i elinstallationsrör Matande gruppledningar till fönsterbänkskanaler eller till infälld installation i nya väggar skall förläggas i elinstallationsrör enligt kanalisations- eller kraft- och belysningsritning. SD SKARVAR, FÖRBINDNINGSDON O D I EL- ELLER TELESYSTEM SDB ELEKTRISKA FÖRBINDNINGAR OCH SKARVAR SDB.221 SDB.222 SDC.4 Skarvar på kraftkabel Skarvar på installationskabel Kabelanslutningsdon, provningsklämmor m m SDC.41 Anslutningsdon i elkraftsystem

26 S APPARATER, UTRUSTNING, KABLAR M M I EL- OCH TELESYSTEM 26 (68) SDC.413 Samlingsplintar och samlingsskenor SDC.415 Stickproppar, skarvuttag o d i elkraftsystem SE RELÄER OCH SKYDD SAMT APPARATER FÖR MÄTNING OCH ÖVERVAKNING I EL- OCH TELESYSTEM SEB.1 Reläer Elektriska reläer i krafttekniska anläggningar skall uppfylla kraven enligt standarder i serien SS-EN och serien SS-IEC Reläernas data framgår i huvudsak av enlinjeschemor/apparatlistor i bilaga 1. SEB.11 Hjälpreläer Relä skall vara försett med 2 st växlande kontakter med märkström och märkspänning enligt apparatlista. SEC SÄKRINGAR OCH DVÄRGBRYTARE SEC.2 Säkringar för högst 1 kv Säkring över 50 A skall utgöras av knivsäkring. SEC.3 Dvärgbrytare Dvärgbrytare skall vara utförd för märkström enligt respektive apparatlista utlösningskarakteristik C Dvärgbrytare för trefasgrupper skall vara trepoliga.

27 S APPARATER, UTRUSTNING, KABLAR M M I EL- OCH TELESYSTEM 27 (68) SED JORDFELSBRYTARE SED.1 Strömkännande jordfelsbrytare SEE ÖVERSPÄNNINGSAVLEDARE O D SEE.12 Ventilavledare för högst 1 kv Ventilavledare skall skydda mot utifrån kommande överspänningar. Ventilavledare skall vara av klass 1, och utförd med fönster för indikering av utlöst skydd. Elrond typ ED 250 eller likvärdig. SEF MÄTINSTRUMENT OCH MÄTARE FÖR ELEKTRISKA STORHETER SEF.2 Elmätare Elmätare skall vara utförd för mätning enligt trewattmetermetoden och i noggrannhetsklass 2. Elmätare skall uppfylla fordringarna på spänning och effektförbrukning enligt SS-EN Mätare ABB CEWE typ Delta Meter installeras. Pulsutgång kopplas till spridningsplint för framtida överföring och fjärravläsning. Mätare skall vara förberedd för överföring av mätdata via MBUS-com. SEG LARM- OCH ÖVERVAKNINGSAPPARATER I EL- ELLER TELESYSTEM Signallampor och lysdioder skall ha kulörer enligt vad som anges i SS-EN

28 S APPARATER, UTRUSTNING, KABLAR M M I EL- OCH TELESYSTEM 28 (68) SEG.3 Signaldon i el- eller telesystem SEG.4 Apparater för övervakning av TN-S-system och IT-system SEG.41 Övervakningsapparater i TN-S-system Övervakningsapparat skall vara indikerande. Utrustningen skall vara microprocessorstyrd. Antalet ingångar skall minst motsvara antalet övervakade huvudledningar inklusive reserv och reservplats i ställverk/central. Varje igång skall ha indikeringslampor för varning resp. larm samt tryckknapp för aktivering av resp. ingång till instrument och kvittering av larm. Varje ingång skall dessutom kunna programmeras för nivå för larm repektive varning tidsfördröjning samt ha separat slutande potentialfri kontakt för larmöverföring till central övervakning. Fabrikat Megacon typ ISOBOX eller likvärdig med tillhörande strömtransformatorer. Larmutgång kopplas till spridningsplint för överföring till SÖ-system (DUC). SJ APPARATER OCH UTRUSTNINGAR FÖR LAGRING, TRANSFORMERING, FASKOMPENSERING, OMRIKTNING M M SJC.2 SJC.22 Isolertransformatorer och skyddstransformatorer Skyddstransformatorer Skyddstransformator skall vara utförd för omsättning 230/24V

29 S APPARATER, UTRUSTNING, KABLAR M M I EL- OCH TELESYSTEM 29 (68) med märkeffekt enlig enllinjeschema/apparatlista fast ansluten Skyddstransformators nedsida skall vara 2-poligt säkrad. SJC.41 Strömtransformatorer SK KOPPLINGSUTRUSTNINGAR OCH KOPPLINGSAPPARATER SKB KOPPLINGSUTRUSTNINGAR Kopplingsutrustning för HC skall vara utförd med frånkopplingstid mindre än 0,1 s för begränsning av ljusbågars varaktighet och verkningar. Ledningskanaler Slitsade kanaler i kopplingsutrustning för högst 1000V växelström eller 1500V likström skall uppfylla kraven enligt SS-EN SKB.4 Lådkapslade kopplingsutrustningar SKB.42 Lådkapslade kopplingsutrustningar för lågspänning Centraler bestyckning, apparatdata, monteringssätt, kapslingsklass m m framgår av bilaga 1. MATERIAL- OCH VARUFÖRESKRIFTER Central skall vara förtillverkad. Varje grupplednings neutralledare skall ha separat anslutningsklämma av frånskiljbar typ. Central skall förses med plintar för anslutning av gruppledningar kablar för styrning och övervakning Central skall vara utförd för TN-S-system Huvudelkopplare skall utföras 4-polig.

30 S APPARATER, UTRUSTNING, KABLAR M M I EL- OCH TELESYSTEM 30 (68) Gruppcentral skall förses med huvudsäkring i det fall flera gruppcentraler är kopplade till samma huvudledning. Kapsling skall vara utförd av metall. Central skall vara försedd med låsbart lock. Lastbrytare skall placeras före säkring. Återställningsknapp för överströmsskydd, jordfelsbrytare o d skall vara åtkomlig utanför kapslingen. Enheter i central Central skall vara utförd med utrymme i anslutningslåda för mätning med tångamperemeter. Central till vilken ansluts parallella kablar eller Al-kabel skall ha anslutningslåda med kopplingsplint före huvudelkopplare eller fördelningslåda. UTFÖRANDEFÖRESKRIFTER Uppsättning av central Utrustning som skall betjänas skall placeras högst 2000 m över golv. Uppsättning på vägg med monteringsskena Central skall sättas upp på vägg med monteringsskena. Monteringsskena skall nå upp till tak och ned till golv. Uppsättning på vägg med ledningsutrymme bakom central Skyddsjordning Om central består av flera enheter skall varje enhet skyddsjordas. SKB.421 SKB.422 Kapslade centraler Beröringsskyddade centraler Central skall utföras som modulcentral

31 S APPARATER, UTRUSTNING, KABLAR M M I EL- OCH TELESYSTEM 31 (68) Modulcentral Antal och typ av moduler i varje enskild modulcentral framgår av bilaga 1. Central skall förses med lock. SKB.4222 Dvärgbrytarcentraler SKB.5 Apparatskåp, apparattavlor m m Manöveromkopplare skall monteras infällda i dörr (front): Dörr skall vara försedd med öppningsbegränsare i öppet läge. Anslutning av utgående kablar skall ske uppåt. SKB.51 Apparatskåp Gäller även apparatlåda sammanbyggd med central eller i ställverk. Apparatskåp skall ha 25 % reservutrymme. Apparatskåp skall utföras i kapslingsklass lägst motsvarande tillhörande central. Apparatskåp skall vara dimensionerat för en omgivningstemperatur av 25 C. Temperatur i skåp får inte överstiga 35 C. Dörr (lucka) till apparatutrymme Apparater såsom manöverelkopplare, driftindikeringslampor m m monteras i dörr. Manöverelkopplare placeras så att förekommande funktionssamband framgår. Apparaterna i front placeras mellan 1000 och 1700 över färdigt golv inkl. reservutrymme för framtida apparater Apparatskåp i VVS installation Framdragning av huvudledning ingår enligt handling. Leveransmontage och anslutning av skåp i VVSE enligt gränsdragningslista.

32 S APPARATER, UTRUSTNING, KABLAR M M I EL- OCH TELESYSTEM 32 (68) Apparatskåp i installation för maskindrivna portar och grindar Apparatskåp för maskindrivna grindar tillhandahålls och monteras i ME, gruppledning ingår i yttre el och inkopplas i central enligt ritning. SKF ELKOPPLARE I KOPPLINGSUTRUSTNING M M Elkopplare skall vara försedd med 1 st slutande och 1 st brytande hjälpkontakter Apparatdata och systemdata framgår av bilaga 2. SKF.7 Säkerhetsbrytare SKF.72 Säkerhetsbrytare för högst 1 kv Säkerhetsbrytare skall vara utförd för isolationsmärkspänning 400 V märkdriftström enligt resp. last Säkerhetsbrytare skall kunna låsas med lås. Säkerhetsbrytare skall förses med 1 st extra hjälpkontakt(er). Säkerhetsbrytare skall vara utförd för kabelanslutning uppifrån. SKY DIVERSE APPARATER OCH UTRUSTNINGAR FÖR KOPPLINGSUTRUSTNINGAR OCH KOPPLINGSAPPARATER

33 S APPARATER, UTRUSTNING, KABLAR M M I EL- OCH TELESYSTEM 33 (68) SL APPARATER OCH UTRUSTNINGAR FÖR MANÖVRERING OCH AUTOMATISK STYRNING I ELSYSTEM MATERIAL- OCH VARUFÖRESKRIFTER Apparater inom likartade utrymmen skall ha samma kulör. Täcklock skall vara fastsatt med skruv. SLB.1 Installationsströmställare Utanpåliggande installationsströmställare Infälld installationsströmställare Strömställare och täckplatta skall vara vita. Täckplatta skall vara kvadratisk. Okapslad: Fabrikat Eljo typ Trend med täck- och centrumplattor i slagtålig termoplast. Färg polarvit Sköljtätt utförande: Fabrikat Eljo typ Trend, kompletterade med tätningsinsats, i fuktiga rum. Färg polarvit Gemensam täckplatta Infällda installationsströmställare och eventuella andra apparater placerade intill strömställare skall ha gemensam täckplatta. Gemensam täckplatta monteras lodrätt där ej annat angivits på ritningarna. Förhöjningsramar accepteras.

34 S APPARATER, UTRUSTNING, KABLAR M M I EL- OCH TELESYSTEM 34 (68) SLB.13 Återfjädrande strömställare SLB.131 Tryckknappar för trappbelysning SLE.1 Styrdon för belysning Styrdon för belysning skall vara utfört och dimensionerat för ansluten effekt och respektive ljuskälla. SLE.11 SLD.1 Elektroniska ljusstyrdon Manövertryckknappar och impulsgivare SLD.11 Manövertryckknappar SLD.2 Manöverströmställare SM UTTAG I ELKRAFTSYSTEM SMB ELUTTAG SMB.1 Vägguttag SMB.11 Vägguttag högst 16 A för allmänbruk På planritningarna har uttag angivits med allmän symbol. Flervägsuttag skall dock levereras och monteras i enlighet med föreskrifterna på ritningarna. Placering Vägguttag för städning i allmänna utrymmen och korridorer placeras 1500 mm över golv.

35 S APPARATER, UTRUSTNING, KABLAR M M I EL- OCH TELESYSTEM 35 (68) Övriga höjdmått som inte framgår av AMA eller Elinstallationreglerna är angivna på ritningar. Utanpåliggande vägguttag Vägguttag som ansluts till EBB-AL-ledning eller till ledning i utvändigt förlagt rör skall vara kapslat. Infällt vägguttag El- och teleuttag i elkanaler skall ha samma färg. I elkanaler monteras uttag fabrikat Thorsman typ CYB-PS, hålbild 37, komplett med dosa, ram och dragavlastningar. Övriga uttag: E resp. E SMB.12 Vägguttag för industribruk e d Uttag skall vara av typ CEE- don om ej annat anges på ritning. SMB.14 Vägguttag kombinerade med elkopplare e d Vägguttag placeras dikt under strömställare under gemensamt täcklock vid infällt montage. SMB.141 Vägguttag kombinerade med tidströmställare Se text under kod SLC.32. SN LJUSARMATURER, LJUSKÄLLOR M M Ljusarmaturernas elektriska, ljustekniska och mekaniska egenskaper framgår av ljusarmaturförteckning, bilaga 2. Om ej annat anges, skall för samtliga på planritningar angivna ljuspunkter levereras och monteras belysningsarmatur. Saknar ljuspunkt pos. beteckning skall rummets karaktär jämföras med liknande rum och samma typ av armatur medräknas i anbudet. EE ombesörjer borttransport av tomemballage.

36 S APPARATER, UTRUSTNING, KABLAR M M I EL- OCH TELESYSTEM 36 (68) MATERIAL- OCH VARUFÖRESKRIFTER Bländskydd av metall skall jordas. Ljusarmatur skall vara certifierad enligt ENEC-systemet. UTFÖRANDEFÖRESKRIFTER För samtliga armaturer gäller att EE skall svara för att ledningsutlopp placeras så att de passar respektive armaturtyp, oavsett vad ritning visar. Monteringssätt och anslutning av armaturer framgår av ritningar och specifikationer i bilaga 2. Armaturernas placering framgår av belysningsritning och samordnade undertaksritningar. Ljusarmatur i tak Ljusarmatur upphängd i takkrok skall vara försedd med takbricka, som döljer lamppropp i tak. Ljusarmatur skall monteras med klammer för T-profil typ E och mutter E vid montering dikt u-tak. Ljusarmatur på vägg Ljusarmatur på vägg placeras 2200 mm respektive 200 över dörr där ej annat anges Ljusarmatur på vägg i toalettutrymme o.d. skall placeras 2100 mm över golv där ej annat anges. Armaturplacering i övrigt enligt anvisningar på ritning. Ljusarmatur ansluten till stickpropp Ljusarmatur skall anslutas med stickpropp enligt ritning.

37 S APPARATER, UTRUSTNING, KABLAR M M I EL- OCH TELESYSTEM 37 (68) SNB FASTA LJUSARMATURER FÖR ALLMÄNBELYSNING SNB.1 Fasta ljusarmaturer för öppen montering SNB.2 Fasta ljusarmaturer för infälld montering SND LJUSARMATURER FÖR UTOMHUSBELYSNING SNF LJUSARMATURER FÖR NÖDBELYSNING, VÄGLEDANDE MARKERINGAR M M SNF.3 Handlampor för reserv- och nödbelysning Batteridriven handlampa skall ha laddningsdel för anslutning till 230 V, 50 Hz. Batteri skall efter urladdning kunna fulladdas inom 14 timmar. Lampas brinntid skall efter fulladdning vara minst 3 timmar. Handlampa placeras 0,5 m över golv i aktuellt utrymme. SNT BELYSNINGSMATERIEL SNT.1 Ljuskällor SNT.12 EE tillhandahåller ljuskällor. Ljuskälla sätts i ljusarmatur i samband med uppsättning av armatur. Ljuskällor skall anpassas till ljusarmaturs bestyckning enligt armaturspecifikation. Lysrör skall minst vara av energieffektivitetsklass A, lysrörslampa av klass B och glödlampa av klass E. Lysrör Lysrör skall vara direkttändande. Lysrör skall vara fördunklingsbart där så anges i armaturspecifikation.

38 S APPARATER, UTRUSTNING, KABLAR M M I EL- OCH TELESYSTEM 38 (68) Lysrör för högfrekvensdrift SNT.122 Fullfärgsrör Fullfärgsrör skall användas där inte annat föreskrivs. SNT.124 Kompaktlysrör Kompaktlysrörsarmaturer förses med fullfärgslysrör med Ra-värde min 80 där ej annat anges. SNT.144 Metallhalogenlampor SNT.163 Glimlampor Tryckknappar för belysningsmanöver förses med passande glimlampor. SNT.2 Förkopplingsdon, tänddon och driftdon SNT.22 Tänddon SNT.23 Elektroniska driftdon HF-don skall i aktuellt fall vara utfört för varmstart direktdrift ljusreglering. SNT.3 HF-don skall vara utfört för omgivningstemperatur 25 C övertonshalt högst 10%. Bländskydd och reflektorer Bländskydd skall jordas.

39 S APPARATER, UTRUSTNING, KABLAR M M I EL- OCH TELESYSTEM 39 (68) SNT.4 Fäst- och upphängningsanordningar för ljusarmaturer Typ av uppfästning, montagehöjder etc för armatur framgår av anvisningar på planritningar, sektioner och i armaturförteckning, bilaga 2. Överskottslängd på anslutningskabel skall lindas upp och fästats till pendel eller motsv. med buntband. SNT.5 Hållare för ljuskällor m m SNT.52 Lysrörshållare och tändhållare SPB APPARATER OCH ANORDNINGAR FÖR ELUPPVÄRMNING SPB.11 Elradiatorer Elradiatorer skall vara med elektronisk påbyggd termostat och med mineffekt enligt ritning.

40 YT MÄRKNING, PROVNING, INJUSTERING M M AV INSTALLATIONER 40 (68) YT MÄRKNING, PROVNING, INJUSTERING M M AV INSTALLATIONER YTB MÄRKNING OCH SKYLTNING AV INSTALLATIONER YTB.1 Märkning av installationer Märkningen skall lämna all nödvändig information för entydig och säker driftorientering. Med märkning avses även varnings-, förbuds- och upplysningsanslag. Märkning av brandtätning Brandtätningar skall märkas med skylt enligt följande: produktnamn brandteknisk klass typgodkännandenummer installatör identifikationsnummer (anläggningsspecifikt) YTB.16 Märkning av el- och teleinstallationer Märkning av central skall, i tillämpliga delar, utföras enligt bilaga 1. Uttagsmärkning av komponenter, apparater och roterande maskiner skall utföras enligt SS-EN Skylttexter skall redovisas för beställaren innan tillverkning sker. Märkband Märkband skall vara utförda enligt typritn och sättas fast med buntband. Skyltar och märkbrickor Skyltar skall vara utförda av vit flerskiktsplast med svart maskingraverad text, siffror etc.

41 YT MÄRKNING, PROVNING, INJUSTERING M M AV INSTALLATIONER 41 (68) Märkning av elutrymmen Märkning av driftutrymme Anslag nr 5. E uppsätts på dörr till el-centralrum. YTB.161 Märkning av el- och telekanalisationsinstallationer Färgmärkning skall utföras med kulörer lika rör enligt nedan. Skylt som förklarar färgmärkningens innebörd skall sättas upp vid huvudcentraler (HC) och för gruppcentraler. Märkning av kabelstegar och kabelrännor I entreprenaden ingående stegar och rännor skall färgmärkas. Märkning skall utföras med målad rand och eller med märktejp. YTB.163 Märkning av elkraftsinstallationer Huvudledning, centralutrustning och mätanordning skall, i tillämpliga delar, märkas enligt typritningar i bilaga 1. YTB.1631 Märkning av centralutrustningar i elkraftsinstallationer Märkning av apparater i kopplingsutrustning Termiskt skydd skall märkas med inställt värde. Hållare för smältpatron skall märkas med smältpatrons märkström. Effektbrytare skall märkas brytares inställningsområde. Elkopplare skall märkas med AC-klass och strömvärde. Apparater skall märkas med postbeteckning. YTB Märkning av lådkapslade centraler Märkskylt med uppgift om förimpedans och kortslutningseffekt skall sättas upp. I central med flera neutral- och skyddsledarskenor skall neutral- och skyddsledare märkas med gruppnummer. Märkning med märkskyltar Vid huvudledning skall märkskylt sättas upp som anger beteckning på objekt i ledningens andra ända.

42 YT MÄRKNING, PROVNING, INJUSTERING M M AV INSTALLATIONER 42 (68) Vid gruppledning skall märkskylt sättas upp som anger kabeltyp, ledarantal, ledararea samt uppgift om längsta tillåtna kabellängd för utlösningsvillkoret. Vid smältpatron understigande 10 A skall monteras skylt som anger största tillåtna smältpatron. Märkning med gruppförteckning Gruppförteckning skall kompletteras med orienteringsritning med införda rumsnummer jordfelsbrytares skyddsområde handhavandeinstruktion för jordfelsbrytare YTB Märkning av apparatskåp YTB.1632 Märkning av ledningssystem i elkraftsinstallationer Kablar mellan apparater inom kopplingsutrustningar skall förses med löpande nollnummer. Kablar skall märkas med ledningsnummer. Följande nummerserier för kabelmärkning skall användas: huvudledningar gruppledningar för kraft gruppledningar för belysning kablar för styrning och övervakning telekablar Numrering för gruppledningar skall börja om vid varje central. Kabel skall ledningsmärkas vid alla kopplingspunkter. Vid övergång från öppet till dold förläggning märks ledning. Gruppledning för belysning märks fram till första kopplingspunkt. Gruppledning till motor märks fram till säkerhetsbrytare. Parallella kablar av samma typ skall märkas. Avstånd mellan märkningarna skall vara max 20 m. Märkning av neutralledare Neutralledare skall kunna identifieras med ljusblå färgmärkning.

43 YT MÄRKNING, PROVNING, INJUSTERING M M AV INSTALLATIONER 43 (68) YTB Märkning av huvudledningar Blank (tvinnad koncentrisk) ledare som inte utgör skydds- eller PEN-ledare skall i ledningens anslutningspunkter förses med påträdd genomsiktlig plastslang. Blank skyddsledare skall i ledningens anslutningspunkter förses med påträdd grön/gul plastslang. Blank ledare som utgör PEN-ledare skall i ledningens anslutningspunkter förses med påträdd grön/gul plastslang med ljusblå tilläggsmärkning. YTB Märkning av gruppledningar YTB.1637 Märkning av platsutrustningar i elkraftsinstallationer Uttag för kraft skall märkas med uppgift om matande central och grupp YTB Märkning av platsutrustningar i belysningssystem och ljussystem Ljusarmaturer för nödbelysning skall märkas med uppgift om matande central och gruppnummer. YTB Märkning av platsutrustningar i motordriftsystem Märkning av säkerhetsbrytare och startkopplare för motorer i VVS-system ingår i entreprenaden för SÖ. YTB.2 Skyltning för installationer YTB.26 Skylttexter skall redovisas för beställaren före tillverkning. Skylt skall anbringas bredvid respektive apparat. Skyltning för el- och teleinstallationer Varningsskylt med text "ELEKTRONIKKOMPONENT SOM KAN SKADAS VID ISOLATIONSMÄTNING BORTKOPPLAS FÖRE MÄTNING OCH PROV" skall sättas upp i elcentralrum och driftrum.

44 YT MÄRKNING, PROVNING, INJUSTERING M M AV INSTALLATIONER 44 (68) YTB.263 Skyltning för elkraftsinstallationer Varnings-, förbuds- och upplysningsskyltning Förbudsskylt typ F11 enligt starkströmsföreskrifterna punkt skall sättas upp vid huvudjordningsskena och på de platser där särskild jordeller potentialutjämningsledare ansluts. Varningsskyltning enligt starkströmsföreskrifterna skall utföras enligt följande: Anvisningsskylt E och E uppsätts i el-centralrum Anslag nr 8, E , 2 st /rum upphängs på krok i el-centralrum. Skyltning vid krets som innehåller elektroniska apparater Vid kopplingsutrustning som betjänar krets med elektroniska komponenter skall sättas upp skylt med texten I krets som innehåller elektroniska komponenter skall isolationsmätning utföras med fas- och neutralledare förbundna. Skyltning vid jordfelsbrytare Vid jordfelsbrytare skall sättas upp skylt med instruktioner om behovet av regelbunden funktionsprovning, hur man lokaliserar fel samt hur man återinkopplar belastningar som inte är berörda av felet. Skyltning för åtgärder vid olycksfall Skylt typ HLVE 1, E , livräddning vid elskada monteras inom elrum. Skyltning vid säkerhetsbrytare Översiktsschema vid kopplingsutrustningar Huvudledningsschema skall sättas upp vid huvud- och fördelningscentraler: YTB.2633 Skyltning för elvärmeinstallationer Varningsskyltning för värmekabelinstallation Erforderliga varningsskyltar monteras vid anslutningar för värmekabel.

45 YT MÄRKNING, PROVNING, INJUSTERING M M AV INSTALLATIONER 45 (68) YTC PROVNING OCH INJUSTERING AV INSTALLATIONSSYSTEM YTC.1 Provning av installationssystem Provningsdokument skall även levereras på elektroniskt läsbart medium typ CD och i programvara Word, windows 2000, -XP.. Samordnad provning Entreprenören skall delta i samordnad provning av funktionssamband i installationssystem samt provning av prestanda. Samordnad provning av funktionssamband skall utföras enligt AF. GE ansvarar för (leder) den samordnade provningen. YTC.16 Provning av el- och telesystem Följande provningar skall utföras: isolationsmätning av samtliga huvudledningar i elkraftsystem och matarledningar i telesystem isolationsmätning av dolt förlagda kablar utlösningsprov av reläskydd, vakter och brytare reläprovning funktionsprovning avseende funktioner och funktionssamband. mätning av eventuella jordfelsströmmar i det övervakade TN-Ssystemet Provningar och mätningar skall utföras i följande ordning: provning av skyddsledarnas och potentialutjämningsledarnas kontinuitet från utsatt del på elapparat respektive eluttags skyddsledarkontakt till sann jord mätning av elinstallationens isolationsresistans mellan spänningsförande delar och jord. Anslutna apparater skall vara bortkopplade. Vid TN-S-system skall isolationsresistansen även mätas mellan neutralledare och skyddsjord. kontroll och mätning av skydd genom SELV och PELV kontroll och mätning av skydd genom skyddsseparation funktionsprovning
