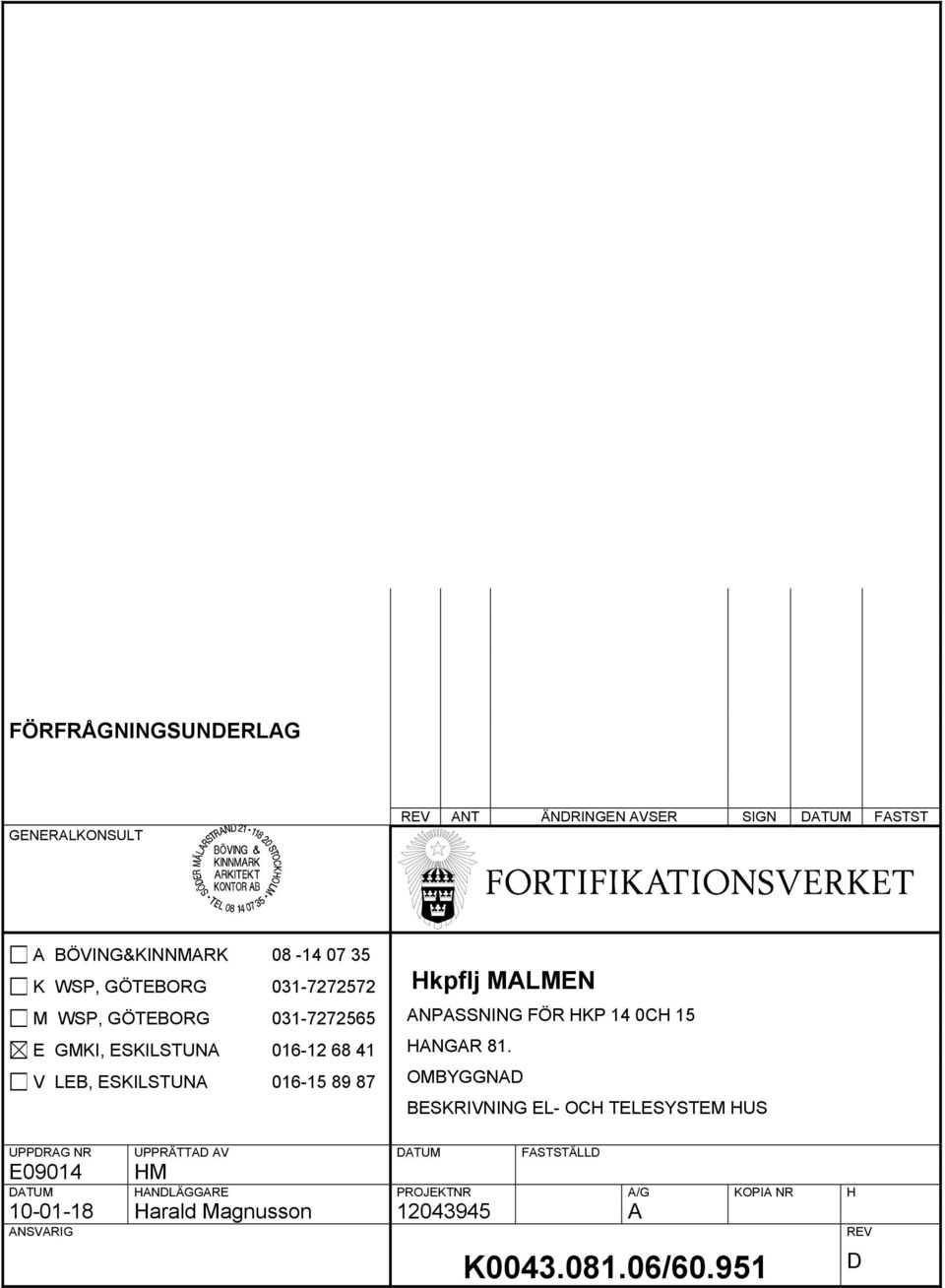

1 GENERALKONSULT REV ANT ÄNDRINGEN AVSER SIGN DATUM FASTST A BÖVING&KINNMARK K WSP, GÖTEBORG M WSP, GÖTEBORG E GMKI, ESKILSTUNA V LEB, ESKILSTUNA Hkpflj MALMEN ANPASSNING FÖR HKP 14 0CH 15 HANGAR 81. OMBYGGNAD BESKRIVNING EL- OCH TELESYSTEM HUS UPPDRAG NR UPPRÄTTAD AV DATUM FASTSTÄLLD HM DATUM HANDLÄGGARE PROJEKTNR A/G KOPIA NR H Harald Magnusson A ANSVARIG K / REV D

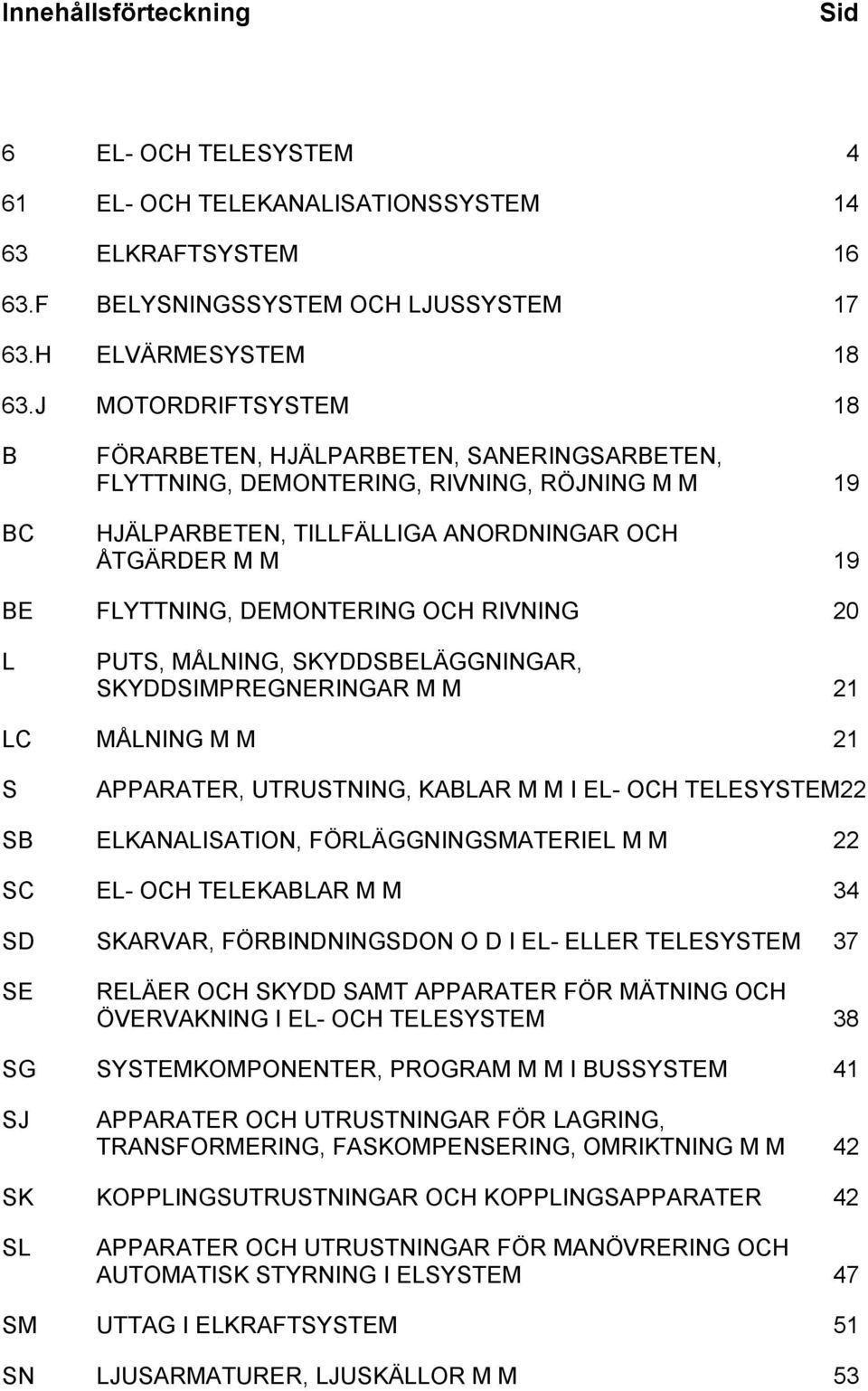

2 Innehållsförteckning Sid 4 61 EL- OCH TELEKANALISATIONSSYSTEM ELKRAFTSYSTEM F BELYSNINGSSYSTEM OCH LJUSSYSTEM H ELVÄRMESYSTEM J MOTORDRIFTSYSTEM 18 B BC FÖRARBETEN, HJÄLPARBETEN, SANERINGSARBETEN, FLYTTNING, DEMONTERING, RIVNING, RÖJNING M M 19 HJÄLPARBETEN, TILLFÄLLIGA ANORDNINGAR OCH ÅTGÄRDER M M 19 BE FLYTTNING, DEMONTERING OCH RIVNING 20 L PUTS, MÅLNING, SKYDDSBELÄGGNINGAR, SKYDDSIMPREGNERINGAR M M 21 LC MÅLNING M M 21 S APPARATER, UTRUSTNING, KABLAR M M I EL- OCH TELESYSTEM22 SB ELKANALISATION, FÖRLÄGGNINGSMATERIEL M M 22 SC EL- OCH TELEKABLAR M M 34 SD SKARVAR, FÖRBINDNINGSDON O D I EL- ELLER TELESYSTEM 37 SE RELÄER OCH SKYDD SAMT APPARATER FÖR MÄTNING OCH ÖVERVAKNING I EL- OCH TELESYSTEM 38 SG SYSTEMKOMPONENTER, PROGRAM M M I BUSSYSTEM 41 SJ APPARATER OCH UTRUSTNINGAR FÖR LAGRING, TRANSFORMERING, FASKOMPENSERING, OMRIKTNING M M 42 SK KOPPLINGSUTRUSTNINGAR OCH KOPPLINGSAPPARATER 42 SL APPARATER OCH UTRUSTNINGAR FÖR MANÖVRERING OCH AUTOMATISK STYRNING I ELSYSTEM 47 SM UTTAG I ELKRAFTSYSTEM 51 SN LJUSARMATURER, LJUSKÄLLOR M M 53

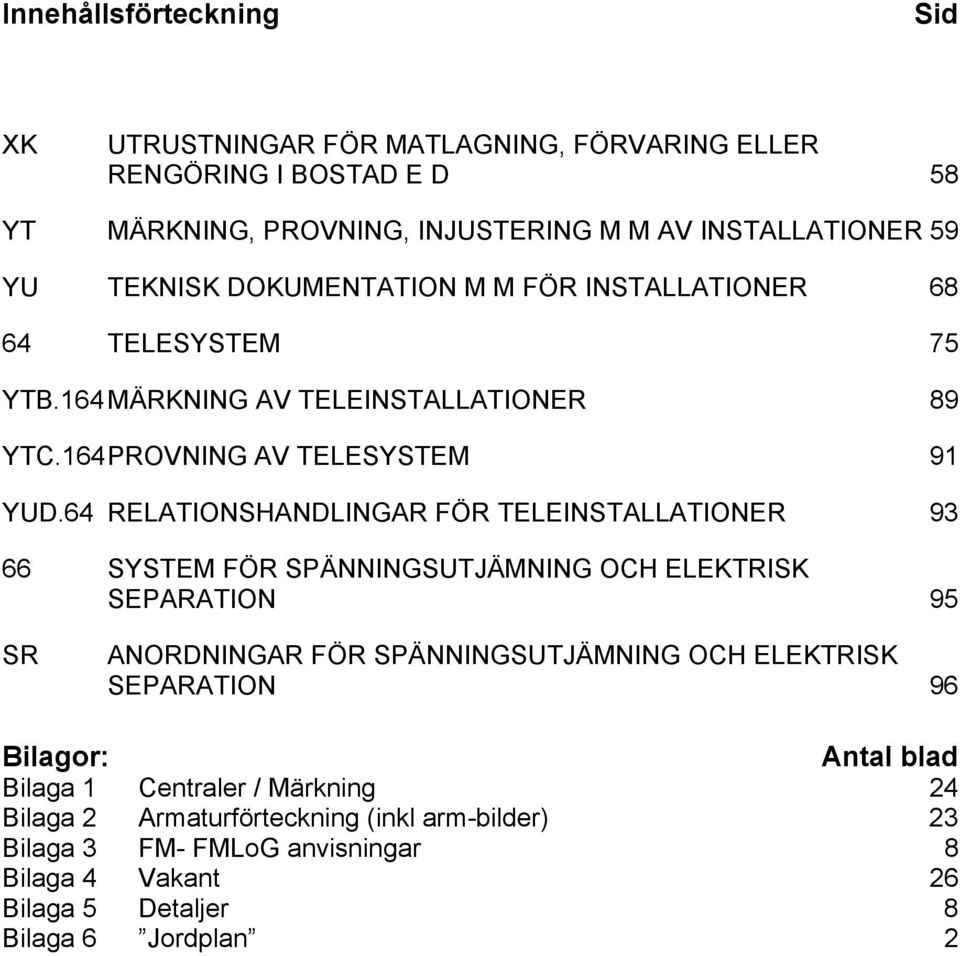

3 Innehållsförteckning Sid XK UTRUSTNINGAR FÖR MATLAGNING, FÖRVARING ELLER RENGÖRING I BOSTAD E D 58 YT MÄRKNING, PROVNING, INJUSTERING M M AV INSTALLATIONER 59 YU TEKNISK DOKUMENTATION M M FÖR INSTALLATIONER TELESYSTEM 75 YTB.164 MÄRKNING AV TELEINSTALLATIONER 89 YTC.164 PROVNING AV TELESYSTEM 91 YUD.64 RELATIONSHANDLINGAR FÖR TELEINSTALLATIONER SYSTEM FÖR SPÄNNINGSUTJÄMNING OCH ELEKTRISK SEPARATION 95 SR ANORDNINGAR FÖR SPÄNNINGSUTJÄMNING OCH ELEKTRISK SEPARATION 96 Bilagor: Antal blad Bilaga 1 Centraler / Märkning 24 Bilaga 2 Armaturförteckning (inkl arm-bilder) 23 Bilaga 3 FM- FMLoG anvisningar 8 Bilaga 4 Vakant 26 Bilaga 5 Detaljer 8 Bilaga 6 Jordplan 2

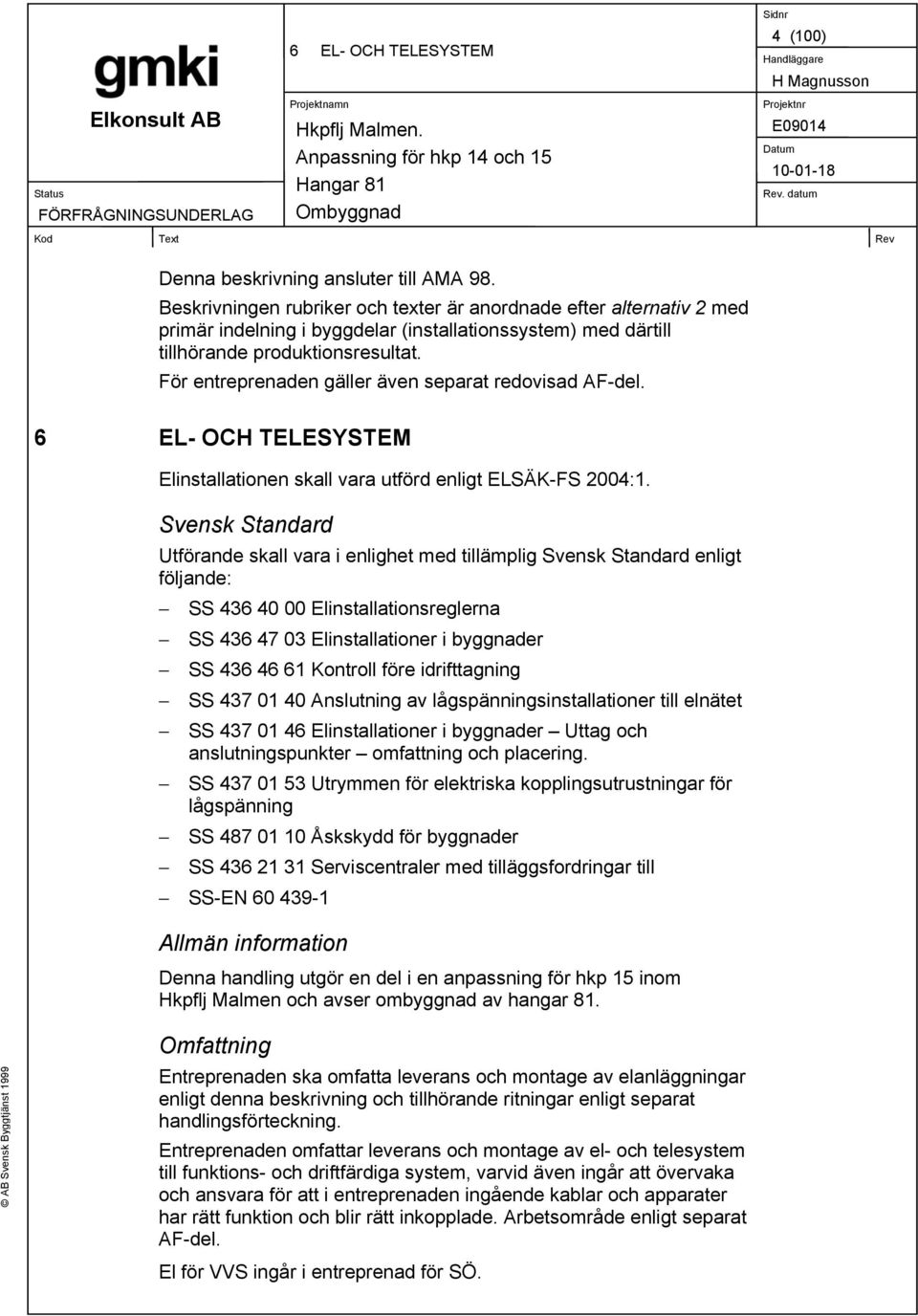

4 4 (100) Denna beskrivning ansluter till AMA 98. Beskrivningen rubriker och texter är anordnade efter alternativ 2 med primär indelning i byggdelar (installationssystem) med därtill tillhörande produktionsresultat. För entreprenaden gäller även separat redovisad AF-del. Elinstallationen skall vara utförd enligt ELSÄK-FS 2004:1. Svensk Standard Utförande skall vara i enlighet med tillämplig Svensk Standard enligt följande: SS Elinstallationsreglerna SS Elinstallationer i byggnader SS Kontroll före idrifttagning SS Anslutning av lågspänningsinstallationer till elnätet SS Elinstallationer i byggnader Uttag och anslutningspunkter omfattning och placering. SS Utrymmen för elektriska kopplingsutrustningar för lågspänning SS Åskskydd för byggnader SS Serviscentraler med tilläggsfordringar till SS-EN Allmän information Denna handling utgör en del i en anpassning för hkp 15 inom Hkpflj Malmen och avser ombyggnad av hangar 81. Omfattning Entreprenaden ska omfatta leverans och montage av elanläggningar enligt denna beskrivning och tillhörande ritningar enligt separat handlingsförteckning. Entreprenaden omfattar leverans och montage av el- och telesystem till funktions- och driftfärdiga system, varvid även ingår att övervaka och ansvara för att i entreprenaden ingående kablar och apparater har rätt funktion och blir rätt inkopplade. Arbetsområde enligt separat AF-del. El för VVS ingår i entreprenad för SÖ.

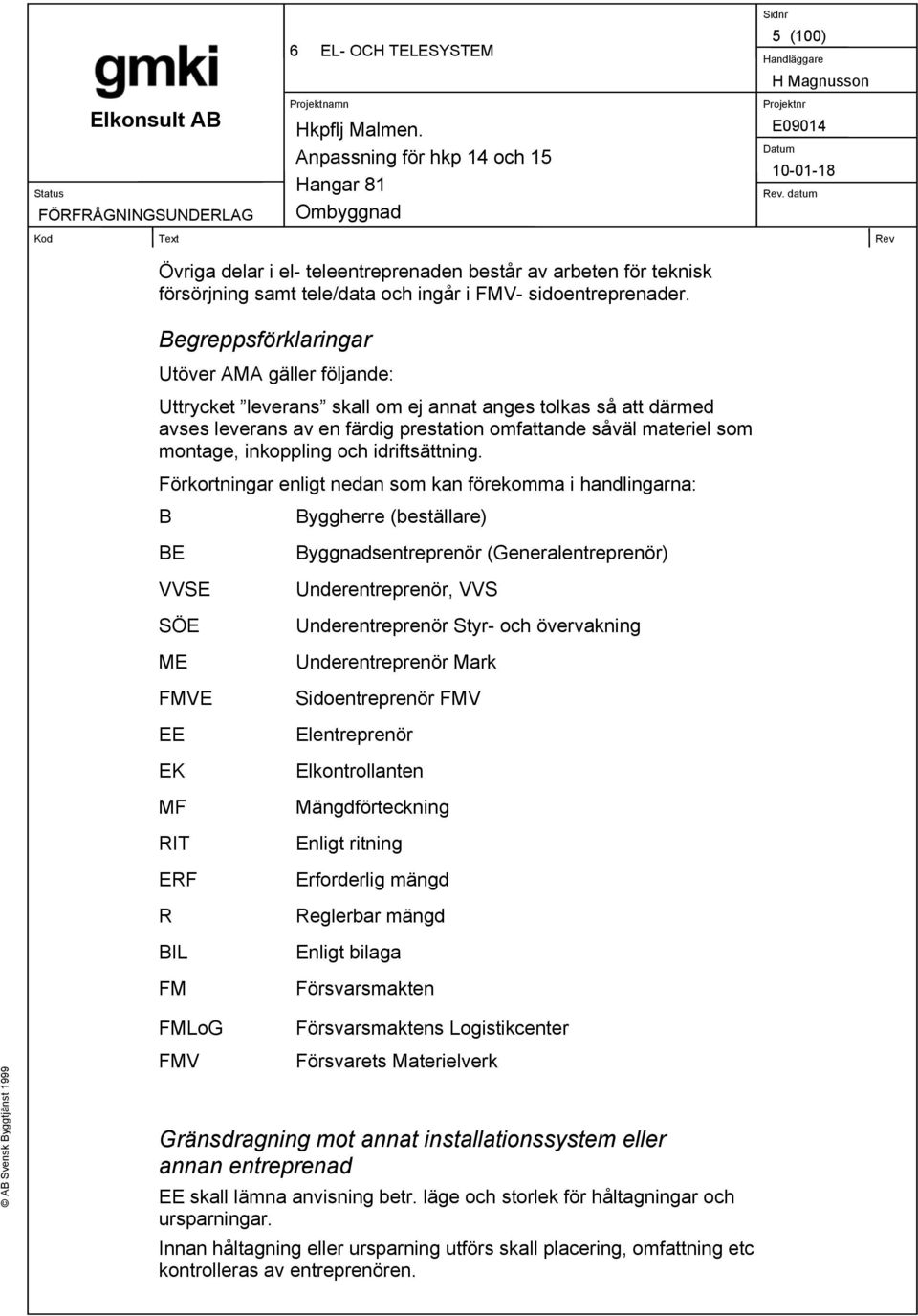

5 5 (100) Övriga delar i el- teleentreprenaden består av arbeten för teknisk försörjning samt tele/data och ingår i FMV- sidoentreprenader. Begreppsförklaringar Utöver AMA gäller följande: Uttrycket leverans skall om ej annat anges tolkas så att därmed avses leverans av en färdig prestation omfattande såväl materiel som montage, inkoppling och idriftsättning. Förkortningar enligt nedan som kan förekomma i handlingarna: B Byggherre (beställare) BE VVSE SÖE ME FMVE EE EK MF RIT ERF R BIL FM Byggnadsentreprenör (Generalentreprenör) Underentreprenör, VVS Underentreprenör Styr- och övervakning Underentreprenör Mark Sidoentreprenör FMV Elentreprenör Elkontrollanten Mängdförteckning Enligt ritning Erforderlig mängd Reglerbar mängd Enligt bilaga Försvarsmakten FMLoG FMV Försvarsmaktens Logistikcenter Försvarets Materielverk Gränsdragning mot annat installationssystem eller annan entreprenad EE skall lämna anvisning betr. läge och storlek för håltagningar och ursparningar. Innan håltagning eller ursparning utförs skall placering, omfattning etc kontrolleras av entreprenören.

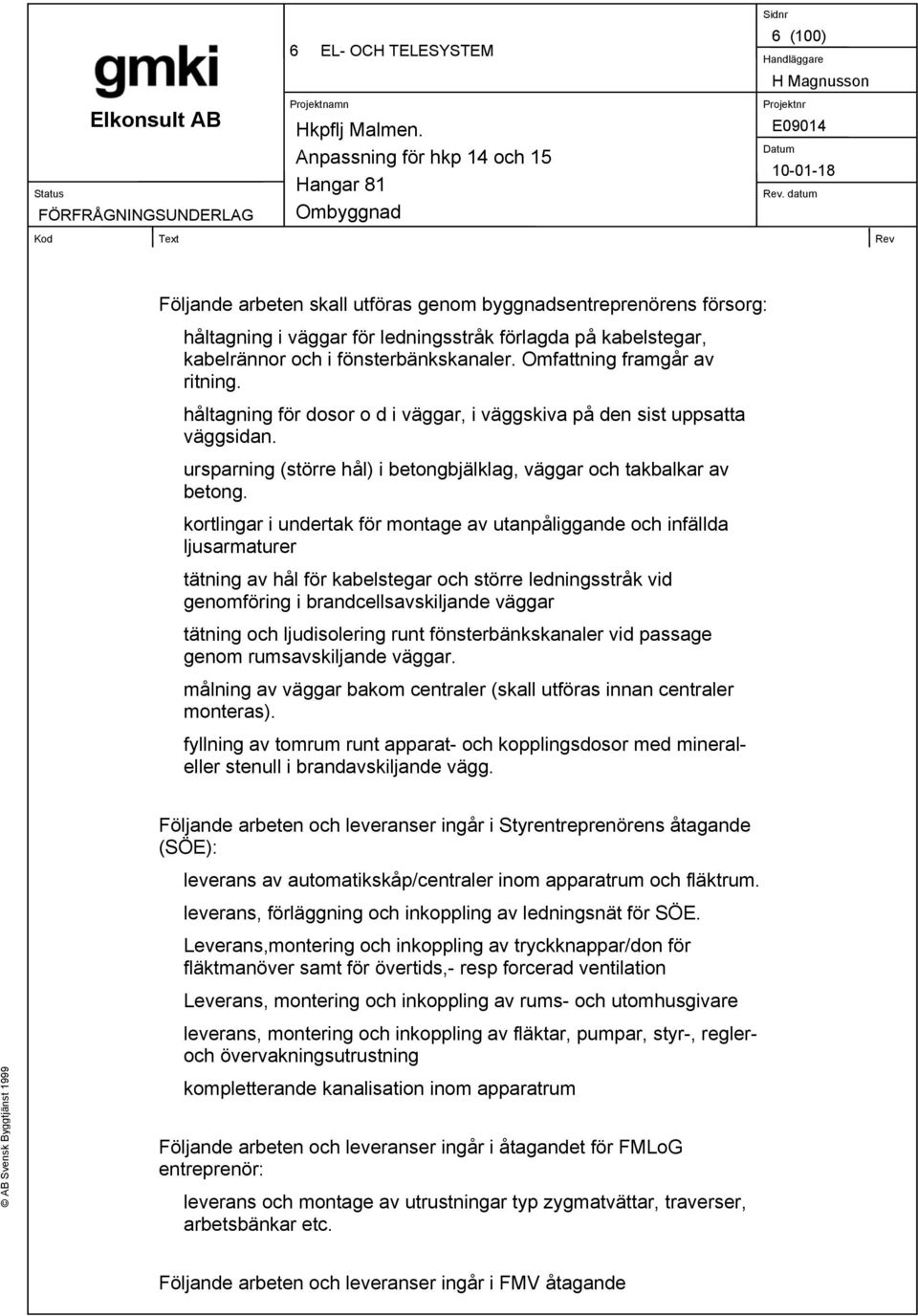

6 6 (100) Följande arbeten skall utföras genom byggnadsentreprenörens försorg: håltagning i väggar för ledningsstråk förlagda på kabelstegar, kabelrännor och i fönsterbänkskanaler. Omfattning framgår av ritning. håltagning för dosor o d i väggar, i väggskiva på den sist uppsatta väggsidan. ursparning (större hål) i betongbjälklag, väggar och takbalkar av betong. kortlingar i undertak för montage av utanpåliggande och infällda ljusarmaturer tätning av hål för kabelstegar och större ledningsstråk vid genomföring i brandcellsavskiljande väggar tätning och ljudisolering runt fönsterbänkskanaler vid passage genom rumsavskiljande väggar. målning av väggar bakom centraler (skall utföras innan centraler monteras). fyllning av tomrum runt apparat- och kopplingsdosor med mineraleller stenull i brandavskiljande vägg. Följande arbeten och leveranser ingår i Styrentreprenörens åtagande (SÖE): leverans av automatikskåp/centraler inom apparatrum och fläktrum. leverans, förläggning och inkoppling av ledningsnät för SÖE. Leverans,montering och inkoppling av tryckknappar/don för fläktmanöver samt för övertids,- resp forcerad ventilation Leverans, montering och inkoppling av rums- och utomhusgivare leverans, montering och inkoppling av fläktar, pumpar, styr-, regleroch övervakningsutrustning kompletterande kanalisation inom apparatrum Följande arbeten och leveranser ingår i åtagandet för FMLoG entreprenör: leverans och montage av utrustningar typ zygmatvättar, traverser, arbetsbänkar etc. Följande arbeten och leveranser ingår i FMV åtagande

7 7 (100) Telefoni- och datanät med tillhörande central-, och platsutrustning Inbrottslarmsystem Passerkontrollsystem Leverans- och montage av lokal UPS-utrustning. Högtalare med tillhörande ledningsnät. Teknisk försörjning till hkp bestående av likriktare, centraler, kontaktorlådor, ledningsnät och uttag för 28V/DC. Särskilda samordningskrav Entreprenören skall på arbetsplatsen tillsammans med beställaren eller den som utsetts som samordningsansvarig som ett led i samordningen detaljstudera kritiska passager och utrymmen med ritningar och beskrivning som grund bevaka att kablar och apparater inte kolliderar med övriga installationer eller inredning kontrollera att placering inte blir olämplig med hänsyn till åtkomlighet för drift och underhåll. EE ansluter i DUC samt i centralutrustning för vattendimma efter uppgifter från respektive sidoentreprenör. EE skall samordna installationen med entreprenören för totalentreprenaden av vattendimma anläggningen. Samordning med övriga entreprenörer för att undvika kollisioner mellan olika installationer skall ske vid särskilda entreprenadsamordningsmöten. Personals kvalifikationer El- och telearbeten skall utföras fackmannamässigt. Allt arbete skall utföras omsorgsfullt och med sakkunskap av kompetenta montörer som har dokumenterad mångårig erfarenhet av el- och tele anläggningar. Brandlarmanläggningen skall utföras under överseende av certifierad godkänd anläggarfirma för brandlarm, enligt SBF 110: volts anslutningar samt andra elinstallationer på teletekniska apparater skall utföras av behörig elektriker. Material i och metod för uppförande av byggnad Utförande redovisas i gällande A- respektive K-ritningar.

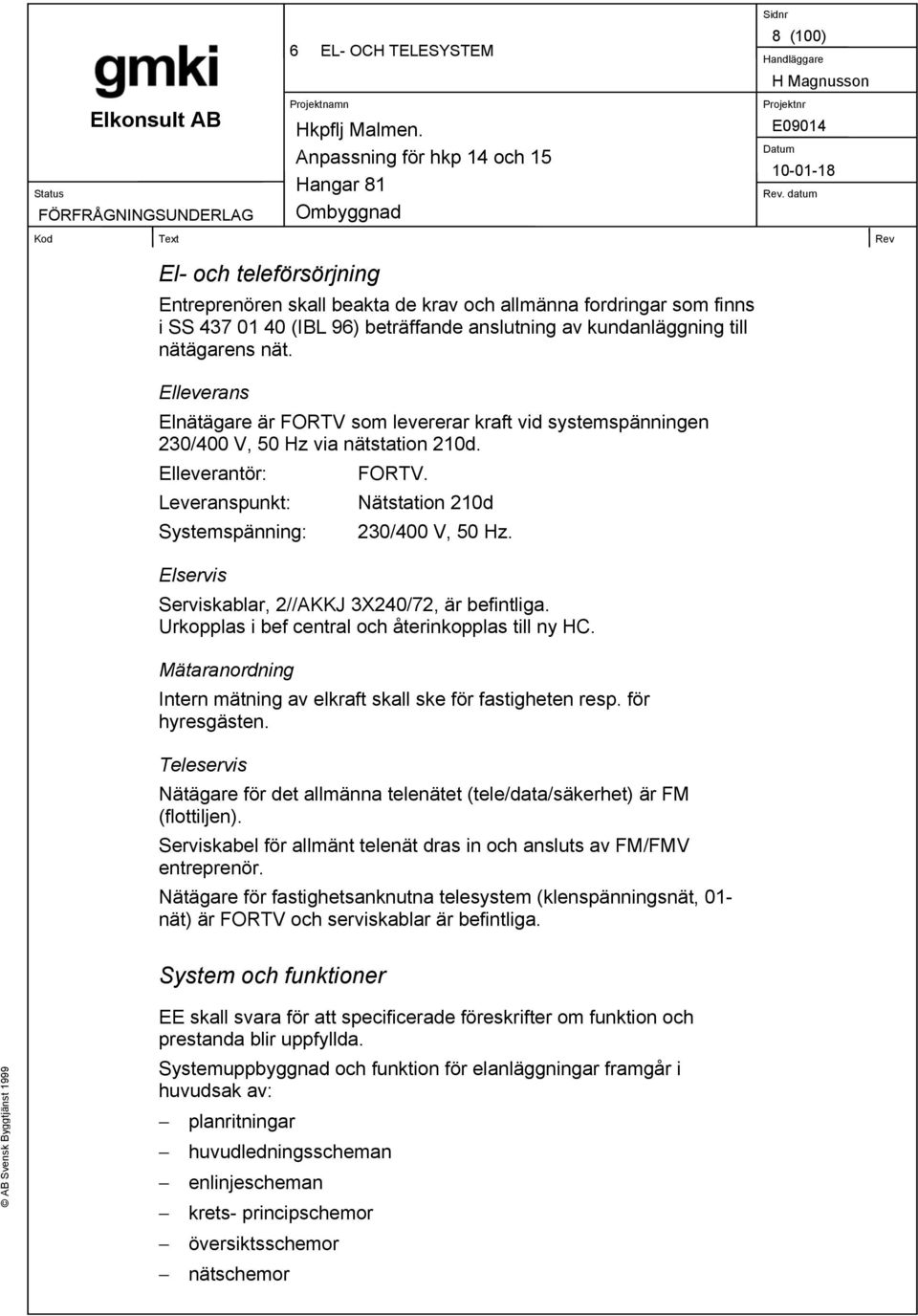

8 8 (100) El- och teleförsörjning Entreprenören skall beakta de krav och allmänna fordringar som finns i SS (IBL 96) beträffande anslutning av kundanläggning till nätägarens nät. Elleverans Elnätägare är FORTV som levererar kraft vid systemspänningen 230/400 V, 50 Hz via nätstation 210d. Elleverantör: FORTV. Leveranspunkt: Nätstation 210d Systemspänning: 230/400 V, 50 Hz. Elservis Serviskablar, 2//AKKJ 3X240/72, är befintliga. Urkopplas i bef central och återinkopplas till ny HC. Mätaranordning Intern mätning av elkraft skall ske för fastigheten resp. för hyresgästen. Teleservis Nätägare för det allmänna telenätet (tele/data/säkerhet) är FM (flottiljen). Serviskabel för allmänt telenät dras in och ansluts av FM/FMV entreprenör. Nätägare för fastighetsanknutna telesystem (klenspänningsnät, 01- nät) är FORTV och serviskablar är befintliga. System och funktioner EE skall svara för att specificerade föreskrifter om funktion och prestanda blir uppfyllda. Systemuppbyggnad och funktion för elanläggningar framgår i huvudsak av: planritningar huvudledningsscheman enlinjescheman krets- principschemor översiktsschemor nätschemor

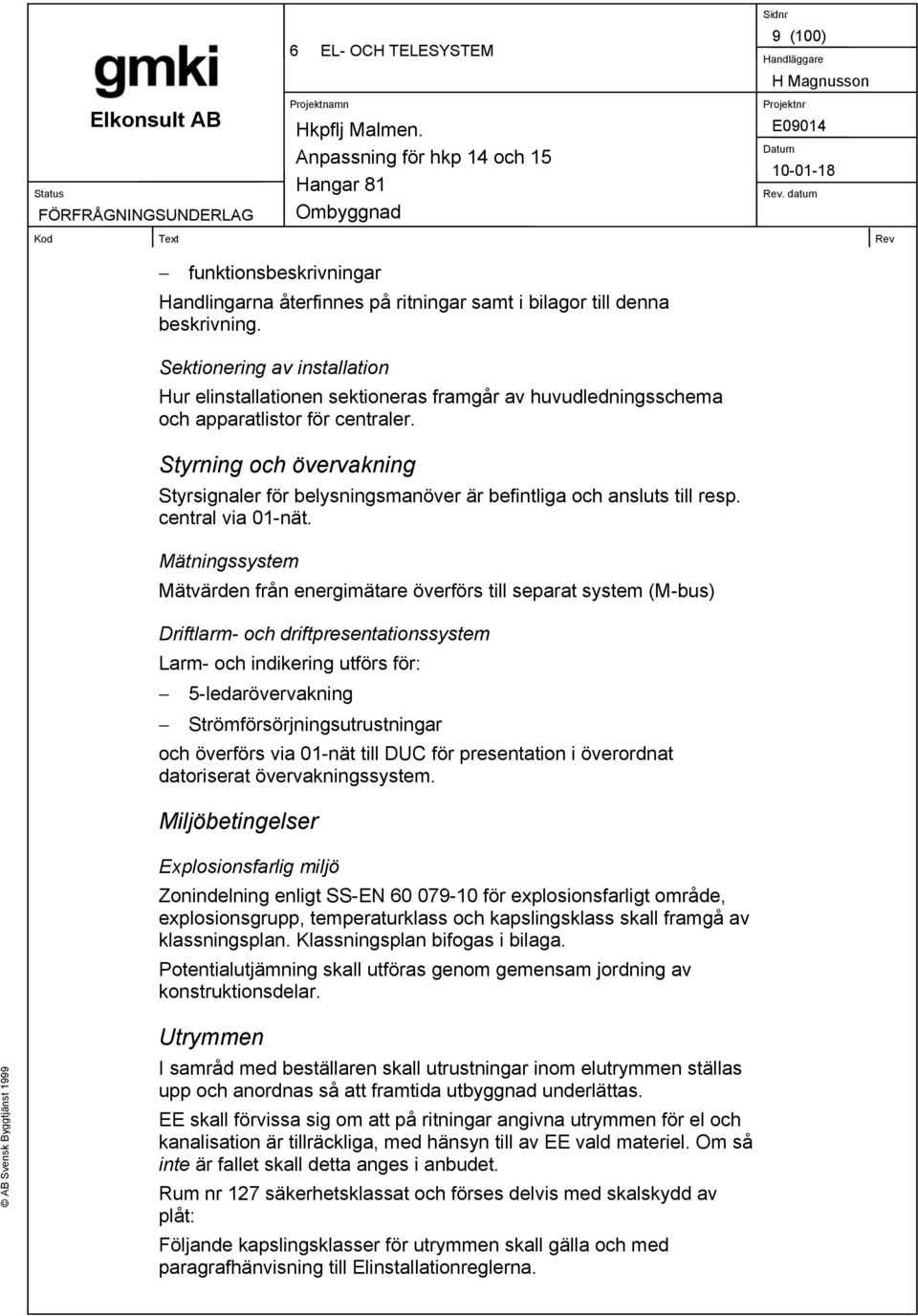

9 9 (100) funktionsbeskrivningar Handlingarna återfinnes på ritningar samt i bilagor till denna beskrivning. Sektionering av installation Hur elinstallationen sektioneras framgår av huvudledningsschema och apparatlistor för centraler. Styrning och övervakning Styrsignaler för belysningsmanöver är befintliga och ansluts till resp. central via 01-nät. Mätningssystem Mätvärden från energimätare överförs till separat system (M-bus) Driftlarm- och driftpresentationssystem Larm- och indikering utförs för: 5-ledarövervakning Strömförsörjningsutrustningar och överförs via 01-nät till DUC för presentation i överordnat datoriserat övervakningssystem. Miljöbetingelser Explosionsfarlig miljö Zonindelning enligt SS-EN för explosionsfarligt område, explosionsgrupp, temperaturklass och kapslingsklass skall framgå av klassningsplan. Klassningsplan bifogas i bilaga. Potentialutjämning skall utföras genom gemensam jordning av konstruktionsdelar. Utrymmen I samråd med beställaren skall utrustningar inom elutrymmen ställas upp och anordnas så att framtida utbyggnad underlättas. EE skall förvissa sig om att på ritningar angivna utrymmen för el och kanalisation är tillräckliga, med hänsyn till av EE vald materiel. Om så inte är fallet skall detta anges i anbudet. Rum nr 127 säkerhetsklassat och förses delvis med skalskydd av plåt: Följande kapslingsklasser för utrymmen skall gälla och med paragrafhänvisning till Elinstallationreglerna.

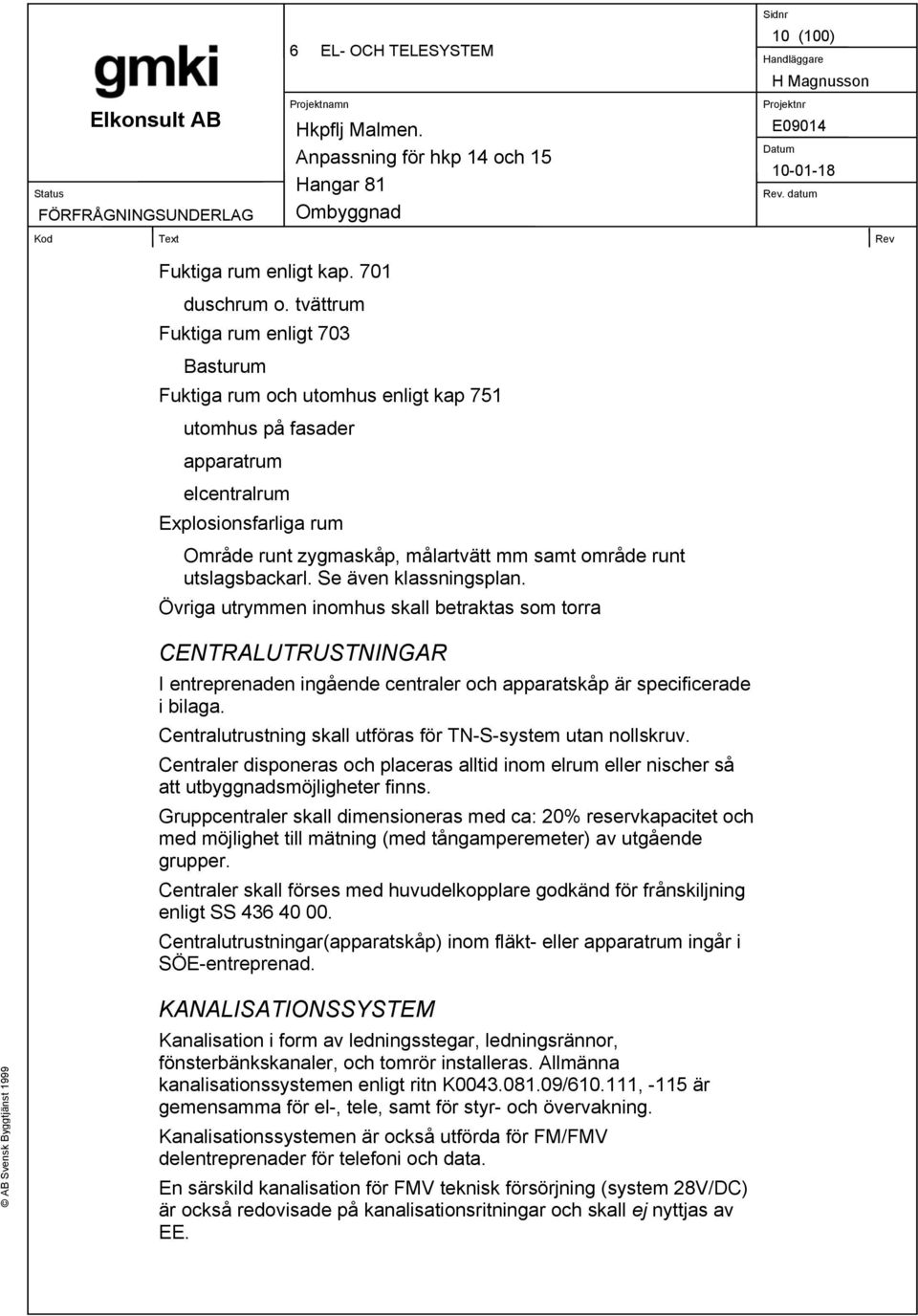

10 10 (100) Fuktiga rum enligt kap. 701 duschrum o. tvättrum Fuktiga rum enligt 703 Basturum Fuktiga rum och utomhus enligt kap 751 utomhus på fasader apparatrum elcentralrum Explosionsfarliga rum Område runt zygmaskåp, målartvätt mm samt område runt utslagsbackarl. Se även klassningsplan. Övriga utrymmen inomhus skall betraktas som torra CENTRALUTRUSTNINGAR I entreprenaden ingående centraler och apparatskåp är specificerade i bilaga. Centralutrustning skall utföras för TN-S-system utan nollskruv. Centraler disponeras och placeras alltid inom elrum eller nischer så att utbyggnadsmöjligheter finns. Gruppcentraler skall dimensioneras med ca: 20% reservkapacitet och med möjlighet till mätning (med tångamperemeter) av utgående grupper. Centraler skall förses med huvudelkopplare godkänd för frånskiljning enligt SS Centralutrustningar(apparatskåp) inom fläkt- eller apparatrum ingår i SÖE-entreprenad. KANALISATIONSSYSTEM Kanalisation i form av ledningsstegar, ledningsrännor, fönsterbänkskanaler, och tomrör installeras. Allmänna kanalisationssystemen enligt ritn K / , -115 är gemensamma för el-, tele, samt för styr- och övervakning. Kanalisationssystemen är också utförda för FM/FMV delentreprenader för telefoni och data. En särskild kanalisation för FMV teknisk försörjning (system 28V/DC) är också redovisade på kanalisationsritningar och skall ej nyttjas av EE.

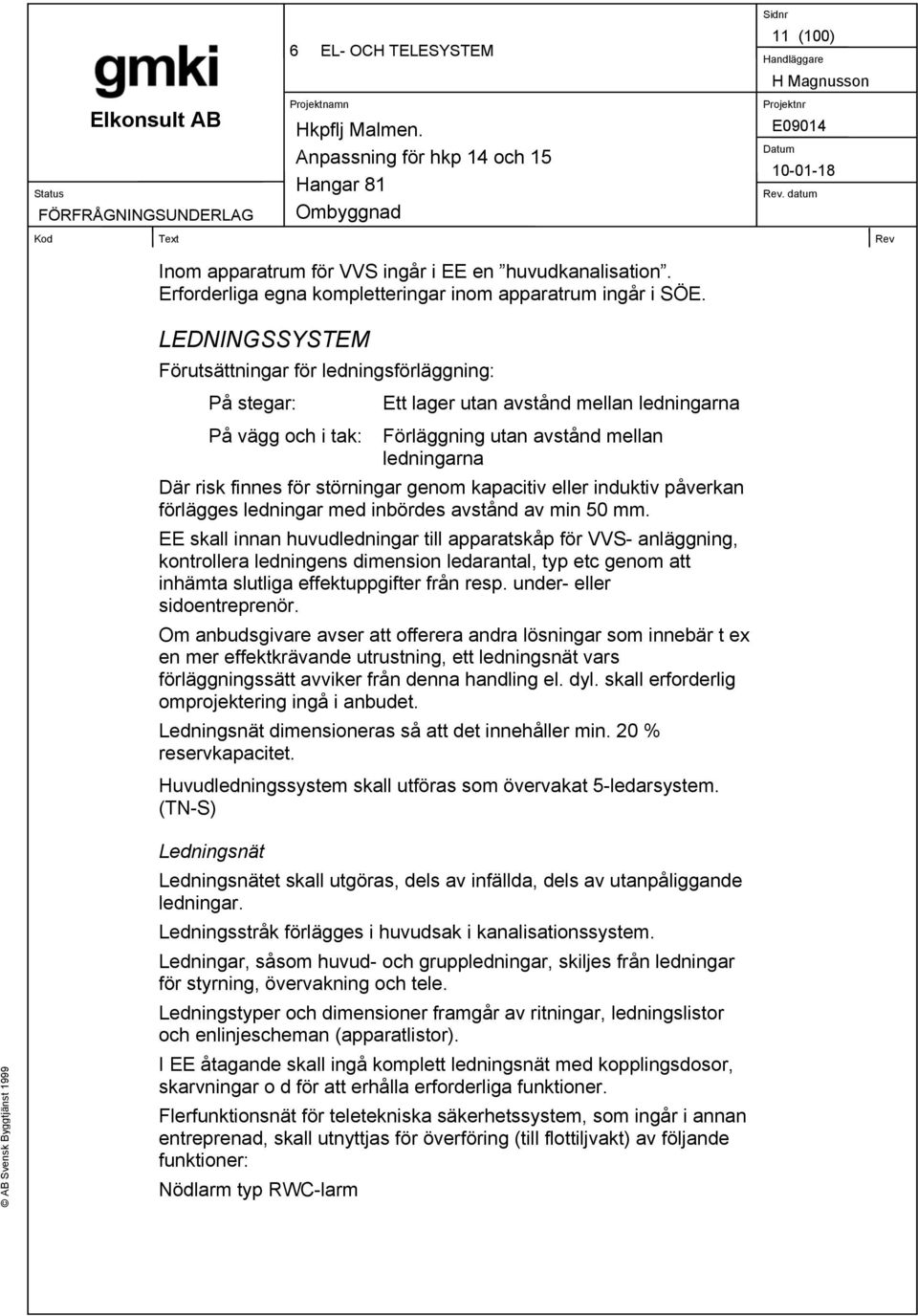

11 11 (100) Inom apparatrum för VVS ingår i EE en huvudkanalisation. Erforderliga egna kompletteringar inom apparatrum ingår i SÖE. LEDNINGSSYSTEM Förutsättningar för ledningsförläggning: På stegar: Ett lager utan avstånd mellan ledningarna På vägg och i tak: Förläggning utan avstånd mellan ledningarna Där risk finnes för störningar genom kapacitiv eller induktiv påverkan förlägges ledningar med inbördes avstånd av min 50 mm. EE skall innan huvudledningar till apparatskåp för VVS- anläggning, kontrollera ledningens dimension ledarantal, typ etc genom att inhämta slutliga effektuppgifter från resp. under- eller sidoentreprenör. Om anbudsgivare avser att offerera andra lösningar som innebär t ex en mer effektkrävande utrustning, ett ledningsnät vars förläggningssätt avviker från denna handling el. dyl. skall erforderlig omprojektering ingå i anbudet. Ledningsnät dimensioneras så att det innehåller min. 20 % reservkapacitet. Huvudledningssystem skall utföras som övervakat 5-ledarsystem. (TN-S) Ledningsnät Ledningsnätet skall utgöras, dels av infällda, dels av utanpåliggande ledningar. Ledningsstråk förlägges i huvudsak i kanalisationssystem. Ledningar, såsom huvud- och gruppledningar, skiljes från ledningar för styrning, övervakning och tele. Ledningstyper och dimensioner framgår av ritningar, ledningslistor och enlinjescheman (apparatlistor). I EE åtagande skall ingå komplett ledningsnät med kopplingsdosor, skarvningar o d för att erhålla erforderliga funktioner. Flerfunktionsnät för teletekniska säkerhetssystem, som ingår i annan entreprenad, skall utnyttjas för överföring (till flottiljvakt) av följande funktioner: Nödlarm typ RWC-larm

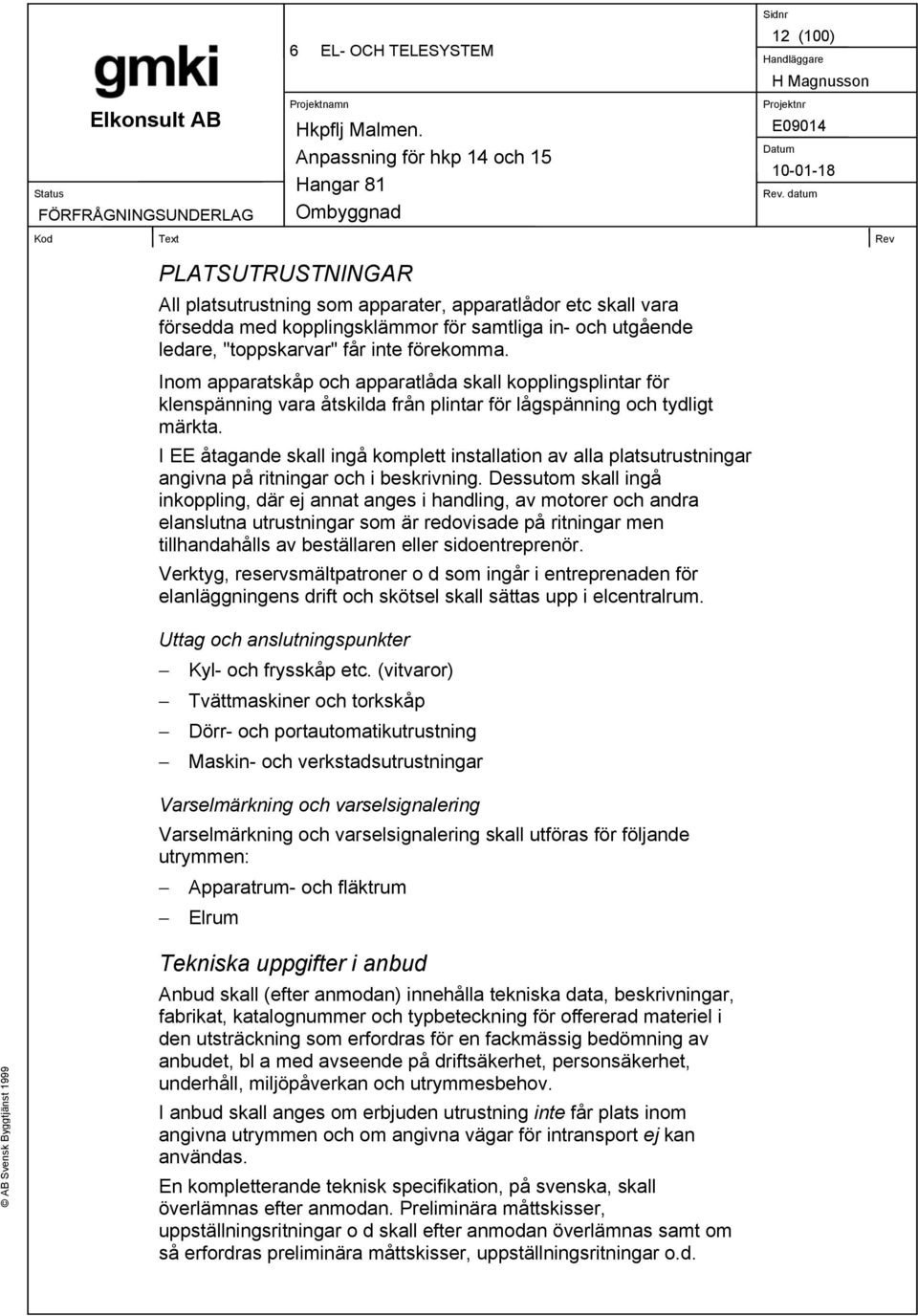

12 12 (100) PLATSUTRUSTNINGAR All platsutrustning som apparater, apparatlådor etc skall vara försedda med kopplingsklämmor för samtliga in- och utgående ledare, "toppskarvar" får inte förekomma. Inom apparatskåp och apparatlåda skall kopplingsplintar för klenspänning vara åtskilda från plintar för lågspänning och tydligt märkta. I EE åtagande skall ingå komplett installation av alla platsutrustningar angivna på ritningar och i beskrivning. Dessutom skall ingå inkoppling, där ej annat anges i handling, av motorer och andra elanslutna utrustningar som är redovisade på ritningar men tillhandahålls av beställaren eller sidoentreprenör. Verktyg, reservsmältpatroner o d som ingår i entreprenaden för elanläggningens drift och skötsel skall sättas upp i elcentralrum. Uttag och anslutningspunkter Kyl- och frysskåp etc. (vitvaror) Tvättmaskiner och torkskåp Dörr- och portautomatikutrustning Maskin- och verkstadsutrustningar Varselmärkning och varselsignalering Varselmärkning och varselsignalering skall utföras för följande utrymmen: Apparatrum- och fläktrum Elrum Tekniska uppgifter i anbud Anbud skall (efter anmodan) innehålla tekniska data, beskrivningar, fabrikat, katalognummer och typbeteckning för offererad materiel i den utsträckning som erfordras för en fackmässig bedömning av anbudet, bl a med avseende på driftsäkerhet, personsäkerhet, underhåll, miljöpåverkan och utrymmesbehov. I anbud skall anges om erbjuden utrustning inte får plats inom angivna utrymmen och om angivna vägar för intransport ej kan användas. En kompletterande teknisk specifikation, på svenska, skall överlämnas efter anmodan. Preliminära måttskisser, uppställningsritningar o d skall efter anmodan överlämnas samt om så erfordras preliminära måttskisser, uppställningsritningar o.d.

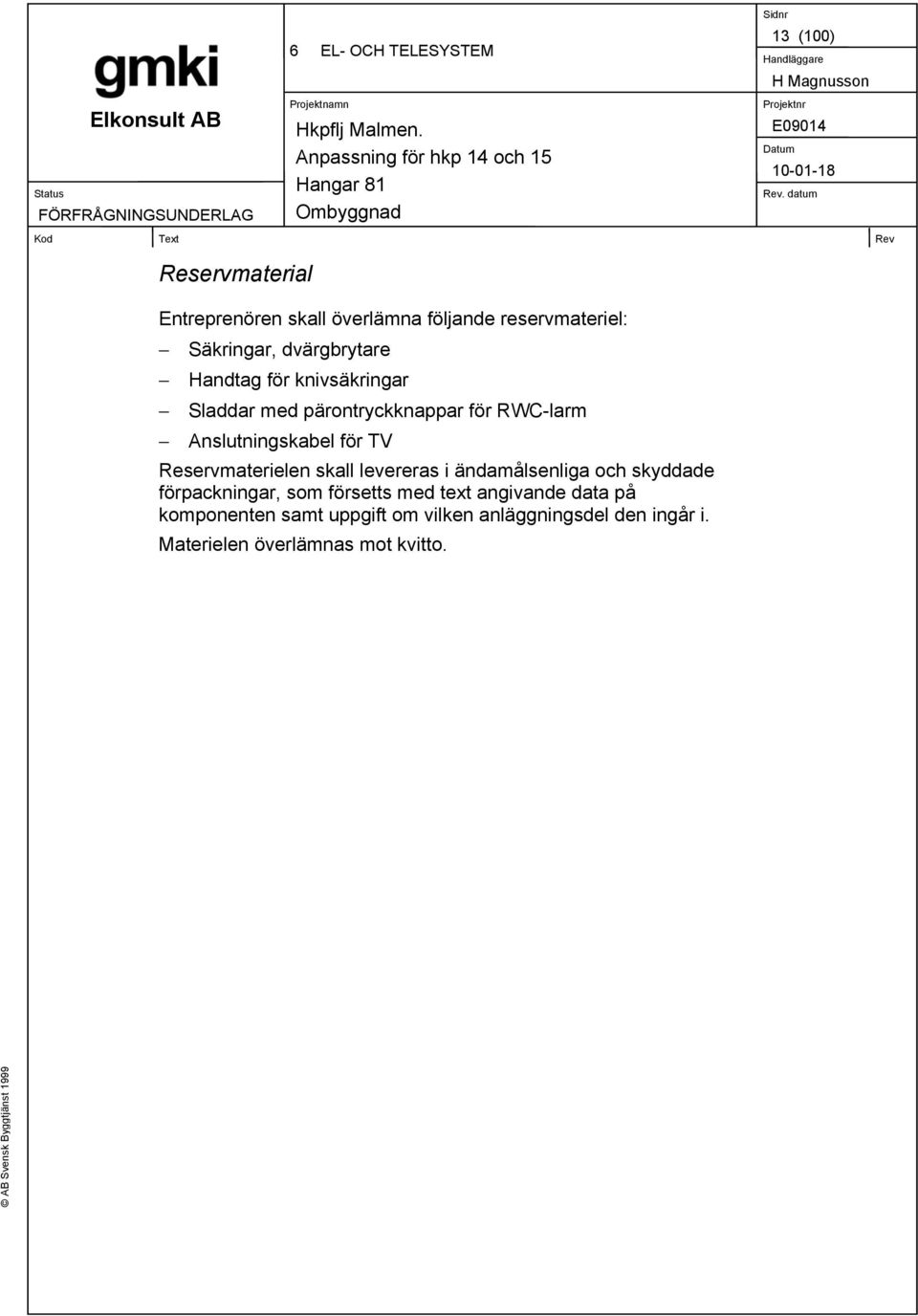

13 13 (100) Reservmaterial Entreprenören skall överlämna följande reservmateriel: Säkringar, dvärgbrytare Handtag för knivsäkringar Sladdar med pärontryckknappar för RWC-larm Anslutningskabel för TV Reservmaterielen skall levereras i ändamålsenliga och skyddade förpackningar, som försetts med text angivande data på komponenten samt uppgift om vilken anläggningsdel den ingår i. Materielen överlämnas mot kvitto.

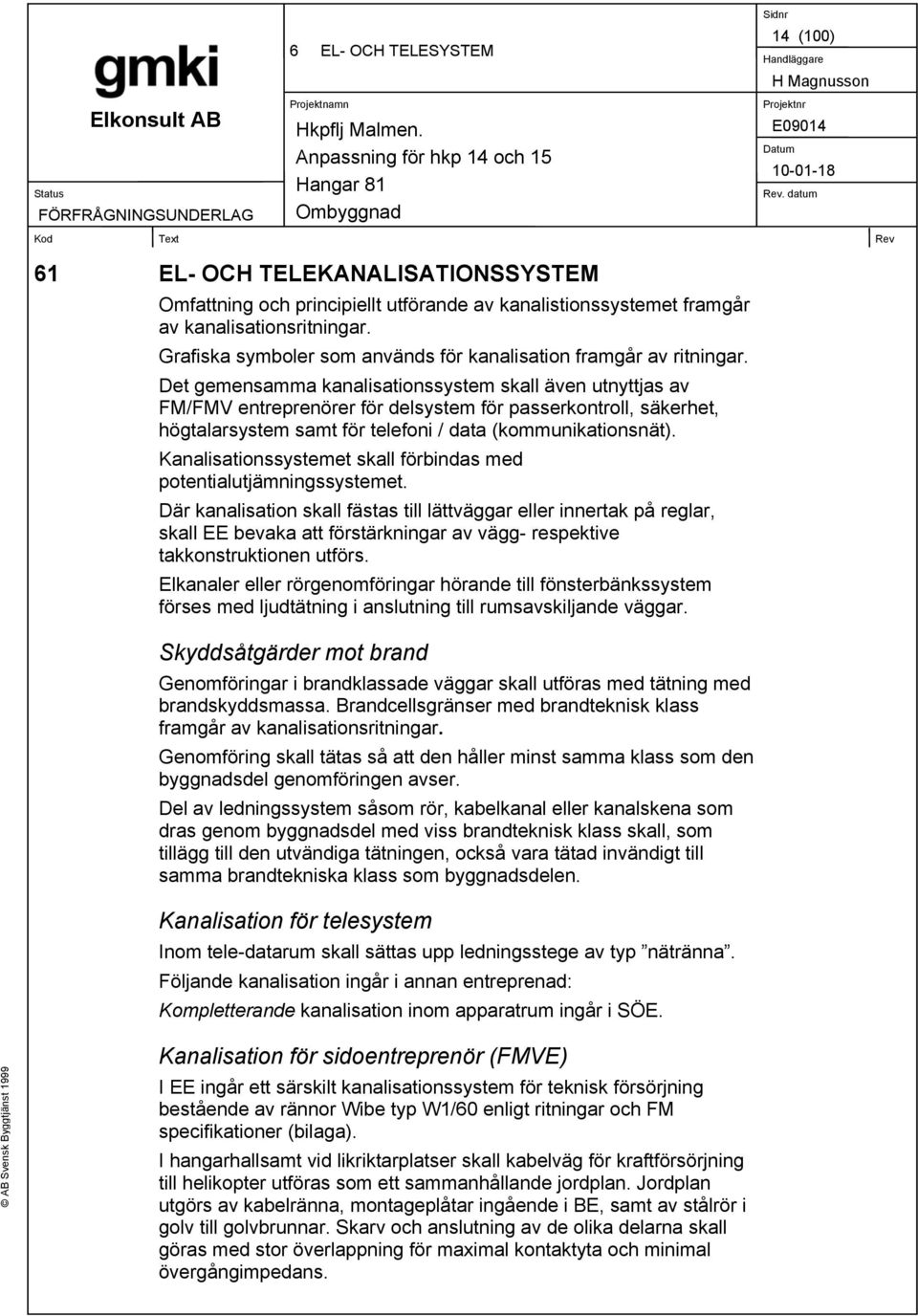

14 14 (100) 61 EL- OCH TELEKANALISATIONSSYSTEM Omfattning och principiellt utförande av kanalistionssystemet framgår av kanalisationsritningar. Grafiska symboler som används för kanalisation framgår av ritningar. Det gemensamma kanalisationssystem skall även utnyttjas av FM/FMV entreprenörer för delsystem för passerkontroll, säkerhet, högtalarsystem samt för telefoni / data (kommunikationsnät). Kanalisationssystemet skall förbindas med potentialutjämningssystemet. Där kanalisation skall fästas till lättväggar eller innertak på reglar, skall EE bevaka att förstärkningar av vägg- respektive takkonstruktionen utförs. Elkanaler eller rörgenomföringar hörande till fönsterbänkssystem förses med ljudtätning i anslutning till rumsavskiljande väggar. Skyddsåtgärder mot brand Genomföringar i brandklassade väggar skall utföras med tätning med brandskyddsmassa. Brandcellsgränser med brandteknisk klass framgår av kanalisationsritningar. Genomföring skall tätas så att den håller minst samma klass som den byggnadsdel genomföringen avser. Del av ledningssystem såsom rör, kabelkanal eller kanalskena som dras genom byggnadsdel med viss brandteknisk klass skall, som tillägg till den utvändiga tätningen, också vara tätad invändigt till samma brandtekniska klass som byggnadsdelen. Kanalisation för telesystem Inom tele-datarum skall sättas upp ledningsstege av typ nätränna. Följande kanalisation ingår i annan entreprenad: Kompletterande kanalisation inom apparatrum ingår i SÖE. Kanalisation för sidoentreprenör (FMVE) I EE ingår ett särskilt kanalisationssystem för teknisk försörjning bestående av rännor Wibe typ W1/60 enligt ritningar och FM specifikationer (bilaga). I hangarhallsamt vid likriktarplatser skall kabelväg för kraftförsörjning till helikopter utföras som ett sammanhållande jordplan. Jordplan utgörs av kabelränna, montageplåtar ingående i BE, samt av stålrör i golv till golvbrunnar. Skarv och anslutning av de olika delarna skall göras med stor överlappning för maximal kontaktyta och minimal övergångimpedans.

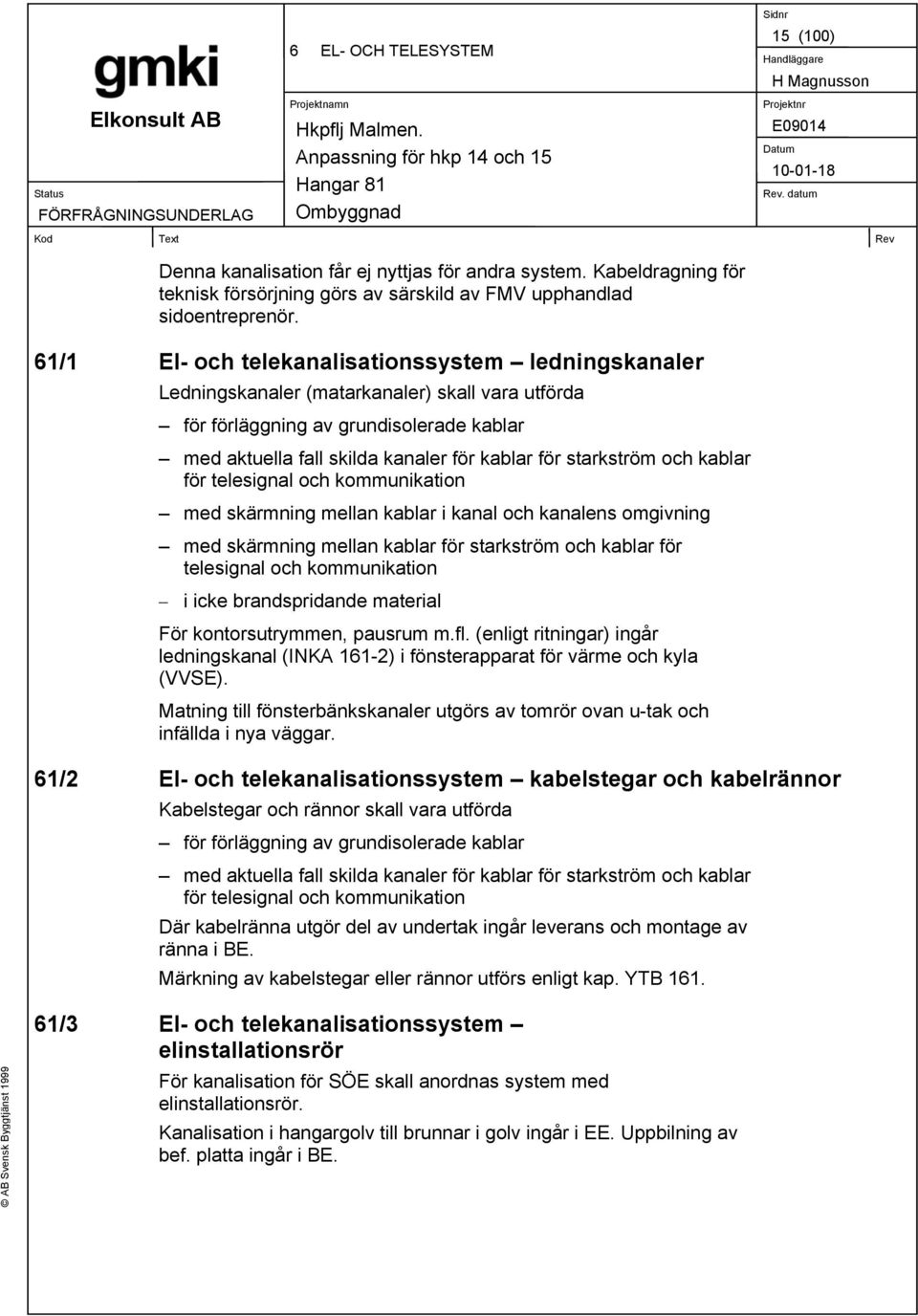

15 15 (100) Denna kanalisation får ej nyttjas för andra system. Kabeldragning för teknisk försörjning görs av särskild av FMV upphandlad sidoentreprenör. 61/1 El- och telekanalisationssystem ledningskanaler Ledningskanaler (matarkanaler) skall vara utförda för förläggning av grundisolerade kablar med aktuella fall skilda kanaler för kablar för starkström och kablar för telesignal och kommunikation med skärmning mellan kablar i kanal och kanalens omgivning med skärmning mellan kablar för starkström och kablar för telesignal och kommunikation i icke brandspridande material För kontorsutrymmen, pausrum m.fl. (enligt ritningar) ingår ledningskanal (INKA 161-2) i fönsterapparat för värme och kyla (VVSE). Matning till fönsterbänkskanaler utgörs av tomrör ovan u-tak och infällda i nya väggar. 61/2 El- och telekanalisationssystem kabelstegar och kabelrännor Kabelstegar och rännor skall vara utförda för förläggning av grundisolerade kablar med aktuella fall skilda kanaler för kablar för starkström och kablar för telesignal och kommunikation Där kabelränna utgör del av undertak ingår leverans och montage av ränna i BE. Märkning av kabelstegar eller rännor utförs enligt kap. YTB /3 El- och telekanalisationssystem elinstallationsrör För kanalisation för SÖE skall anordnas system med elinstallationsrör. Kanalisation i hangargolv till brunnar i golv ingår i EE. Uppbilning av bef. platta ingår i BE.

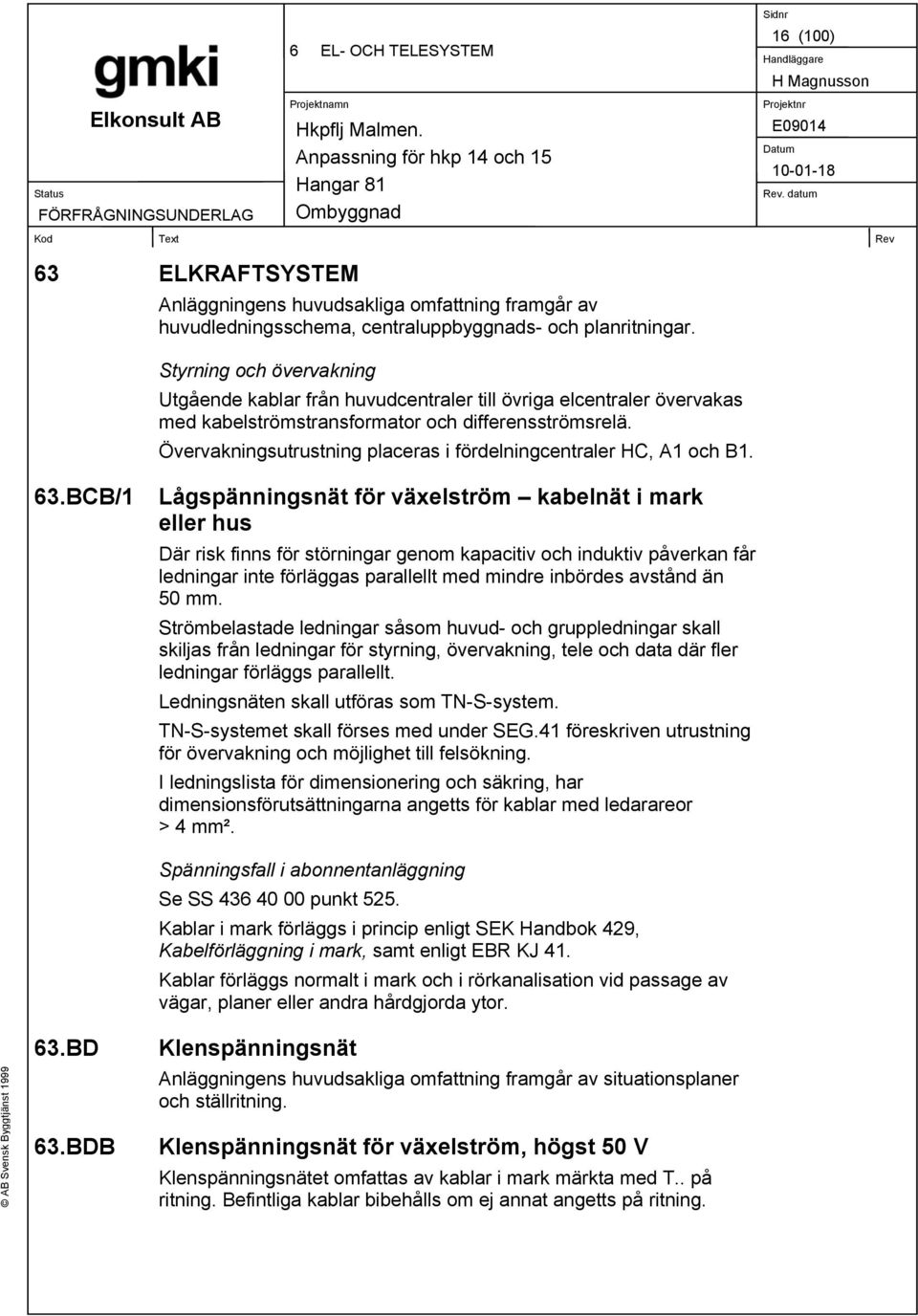

16 16 (100) 63 ELKRAFTSYSTEM Anläggningens huvudsakliga omfattning framgår av huvudledningsschema, centraluppbyggnads- och planritningar. Styrning och övervakning Utgående kablar från huvudcentraler till övriga elcentraler övervakas med kabelströmstransformator och differensströmsrelä. Övervakningsutrustning placeras i fördelningcentraler HC, A1 och B1. 63.BCB/1 Lågspänningsnät för växelström kabelnät i mark eller hus Där risk finns för störningar genom kapacitiv och induktiv påverkan får ledningar inte förläggas parallellt med mindre inbördes avstånd än 50 mm. Strömbelastade ledningar såsom huvud- och gruppledningar skall skiljas från ledningar för styrning, övervakning, tele och data där fler ledningar förläggs parallellt. Ledningsnäten skall utföras som TN-S-system. TN-S-systemet skall förses med under SEG.41 föreskriven utrustning för övervakning och möjlighet till felsökning. I ledningslista för dimensionering och säkring, har dimensionsförutsättningarna angetts för kablar med ledarareor > 4 mm². Spänningsfall i abonnentanläggning Se SS punkt 525. Kablar i mark förläggs i princip enligt SEK Handbok 429, Kabelförläggning i mark, samt enligt EBR KJ 41. Kablar förläggs normalt i mark och i rörkanalisation vid passage av vägar, planer eller andra hårdgjorda ytor. 63.BD 63.BDB Klenspänningsnät Anläggningens huvudsakliga omfattning framgår av situationsplaner och ställritning. Klenspänningsnät för växelström, högst 50 V Klenspänningsnätet omfattas av kablar i mark märkta med T.. på ritning. Befintliga kablar bibehålls om ej annat angetts på ritning.

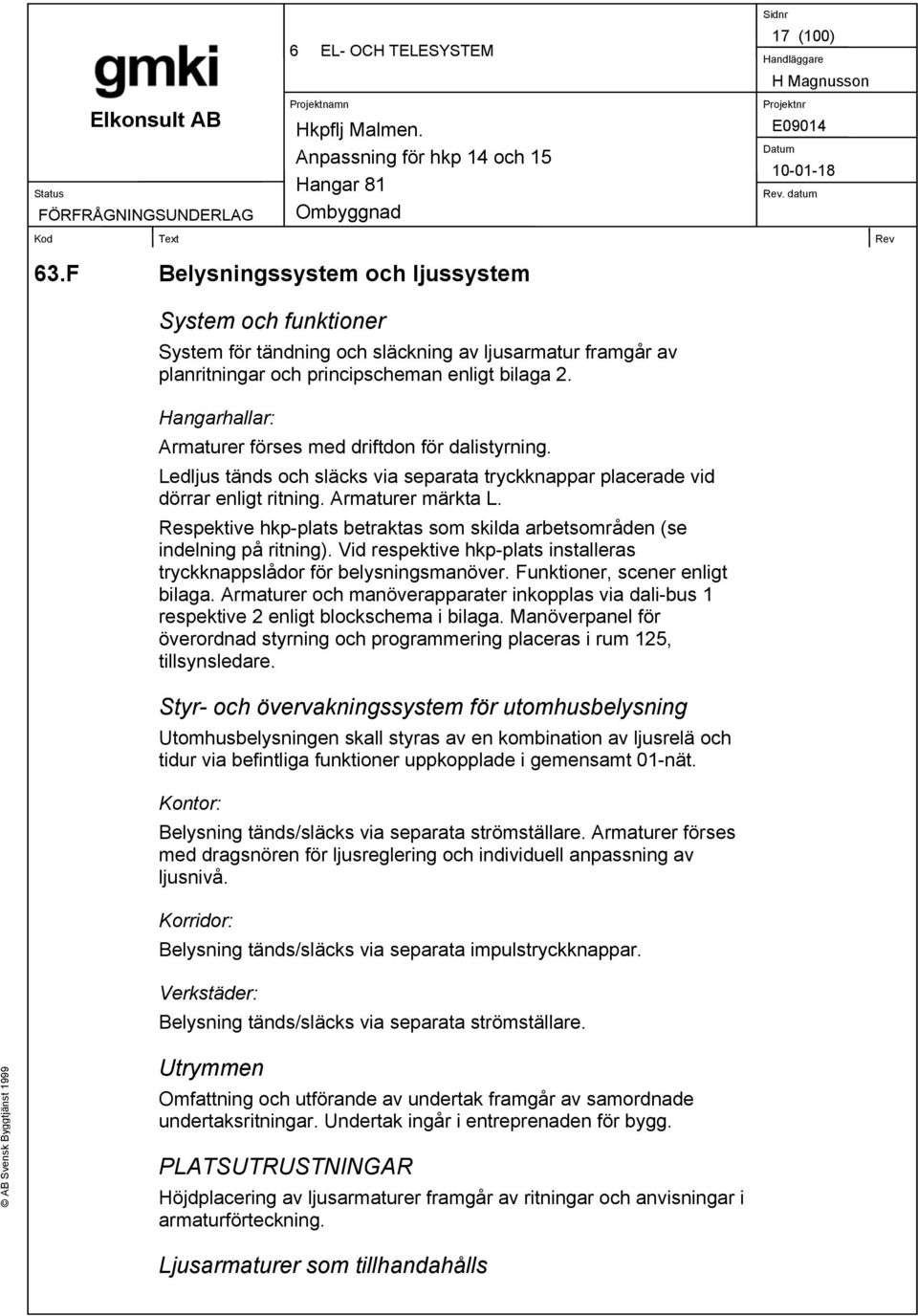

17 17 (100) 63.F Belysningssystem och ljussystem System och funktioner System för tändning och släckning av ljusarmatur framgår av planritningar och principscheman enligt bilaga 2. Hangarhallar: Armaturer förses med driftdon för dalistyrning. Ledljus tänds och släcks via separata tryckknappar placerade vid dörrar enligt ritning. Armaturer märkta L. Respektive hkp-plats betraktas som skilda arbetsområden (se indelning på ritning). Vid respektive hkp-plats installeras tryckknappslådor för belysningsmanöver. Funktioner, scener enligt bilaga. Armaturer och manöverapparater inkopplas via dali-bus 1 respektive 2 enligt blockschema i bilaga. Manöverpanel för överordnad styrning och programmering placeras i rum 125, tillsynsledare. Styr- och övervakningssystem för utomhusbelysning Utomhusbelysningen skall styras av en kombination av ljusrelä och tidur via befintliga funktioner uppkopplade i gemensamt 01-nät. Kontor: Belysning tänds/släcks via separata strömställare. Armaturer förses med dragsnören för ljusreglering och individuell anpassning av ljusnivå. Korridor: Belysning tänds/släcks via separata impulstryckknappar. Verkstäder: Belysning tänds/släcks via separata strömställare. Utrymmen Omfattning och utförande av undertak framgår av samordnade undertaksritningar. Undertak ingår i entreprenaden för bygg. PLATSUTRUSTNINGAR Höjdplacering av ljusarmaturer framgår av ritningar och anvisningar i armaturförteckning. Ljusarmaturer som tillhandahålls

18 18 (100) I samtliga armaturer som bibehålles eller demonteras och återmonteras ingår utbyte till nya ljuskällor. 63.FE 63.FF 63.FH 63.FHB Belysningssystem vid fasad e d System för allmänbelysning och arbetsplatsbelysning i hus Nödbelysningssystem och reservbelysningssystem Nödbelysningssystem I utrymningsvägar installeras genomlysta anvisningsskyltar med inbyggt batteri enligt ritning och armaturförteckning. Bärbara strålkastare enligt SNF.3 skall ingå för apparatrum, fläktrum, elrum etc. enligt ritningar. 63.H Elvärmesystem Gränsdragning mot annat installationssystem eller annan entreprenad Elvärmeutrustningar med uppgift om effekter och som skall anslutas av entreprenören framgår av ritningar för kraft. 63.H/2 63.H/4 Elvärmesystem system med värmekabel Befintlig elvärmekabel för porträls återinkopplas enligt ritning. Styrning via DUC. Bef givare med tillhörande kabel demonteras. Elvärmesystem system med bastuaggregat Bastuaggregat med tillhörande styrutrustning installeras för bastu i rum 115. Leverans av bastuaggregat med tillhörande manöverpanel ingår i BE. 63.J Motordriftsystem Gränsdragning mot annat installationssystem eller annan entreprenad Scheman, monteringsföreskrifter och effekter för motorer som ingår i annan entreprenad erhålls från sidoentreprenör. PLATSUTRUSTNINGAR Elmotor skall förses med säkerhetsbrytare.

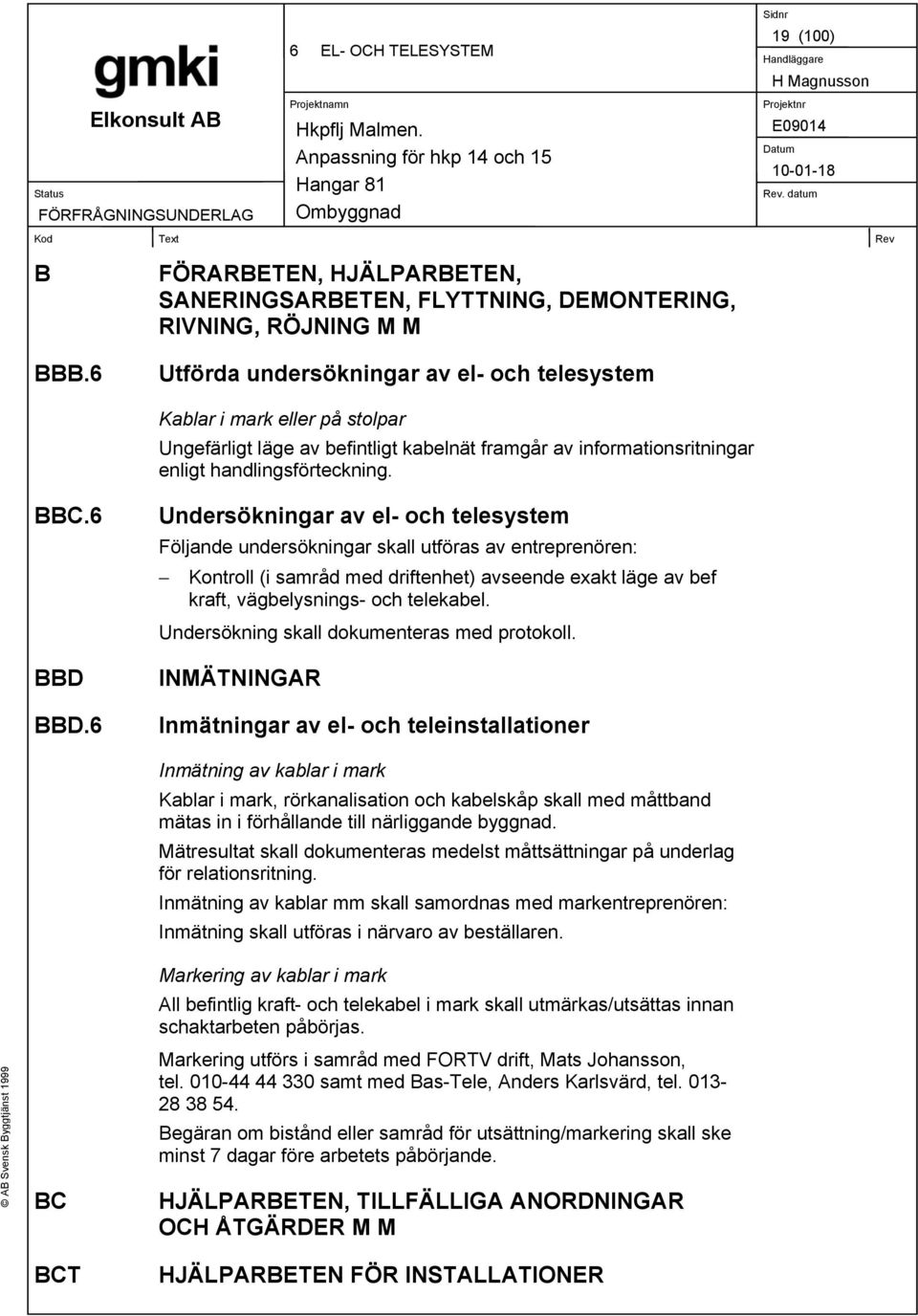

19 19 (100) B BBB.6 FÖRARBETEN, HJÄLPARBETEN, SANERINGSARBETEN, FLYTTNING, DEMONTERING, RIVNING, RÖJNING M M Utförda undersökningar av el- och telesystem Kablar i mark eller på stolpar Ungefärligt läge av befintligt kabelnät framgår av informationsritningar enligt handlingsförteckning. BBC.6 BBD BBD.6 Undersökningar av el- och telesystem Följande undersökningar skall utföras av entreprenören: Kontroll (i samråd med driftenhet) avseende exakt läge av bef kraft, vägbelysnings- och telekabel. Undersökning skall dokumenteras med protokoll. INMÄTNINGAR Inmätningar av el- och teleinstallationer Inmätning av kablar i mark Kablar i mark, rörkanalisation och kabelskåp skall med måttband mätas in i förhållande till närliggande byggnad. Mätresultat skall dokumenteras medelst måttsättningar på underlag för relationsritning. Inmätning av kablar mm skall samordnas med markentreprenören: Inmätning skall utföras i närvaro av beställaren. BC Markering av kablar i mark All befintlig kraft- och telekabel i mark skall utmärkas/utsättas innan schaktarbeten påbörjas. Markering utförs i samråd med FORTV drift, Mats Johansson, tel samt med Bas-Tele, Anders Karlsvärd, tel Begäran om bistånd eller samråd för utsättning/markering skall ske minst 7 dagar före arbetets påbörjande. HJÄLPARBETEN, TILLFÄLLIGA ANORDNINGAR OCH ÅTGÄRDER M M BCT HJÄLPARBETEN FÖR INSTALLATIONER

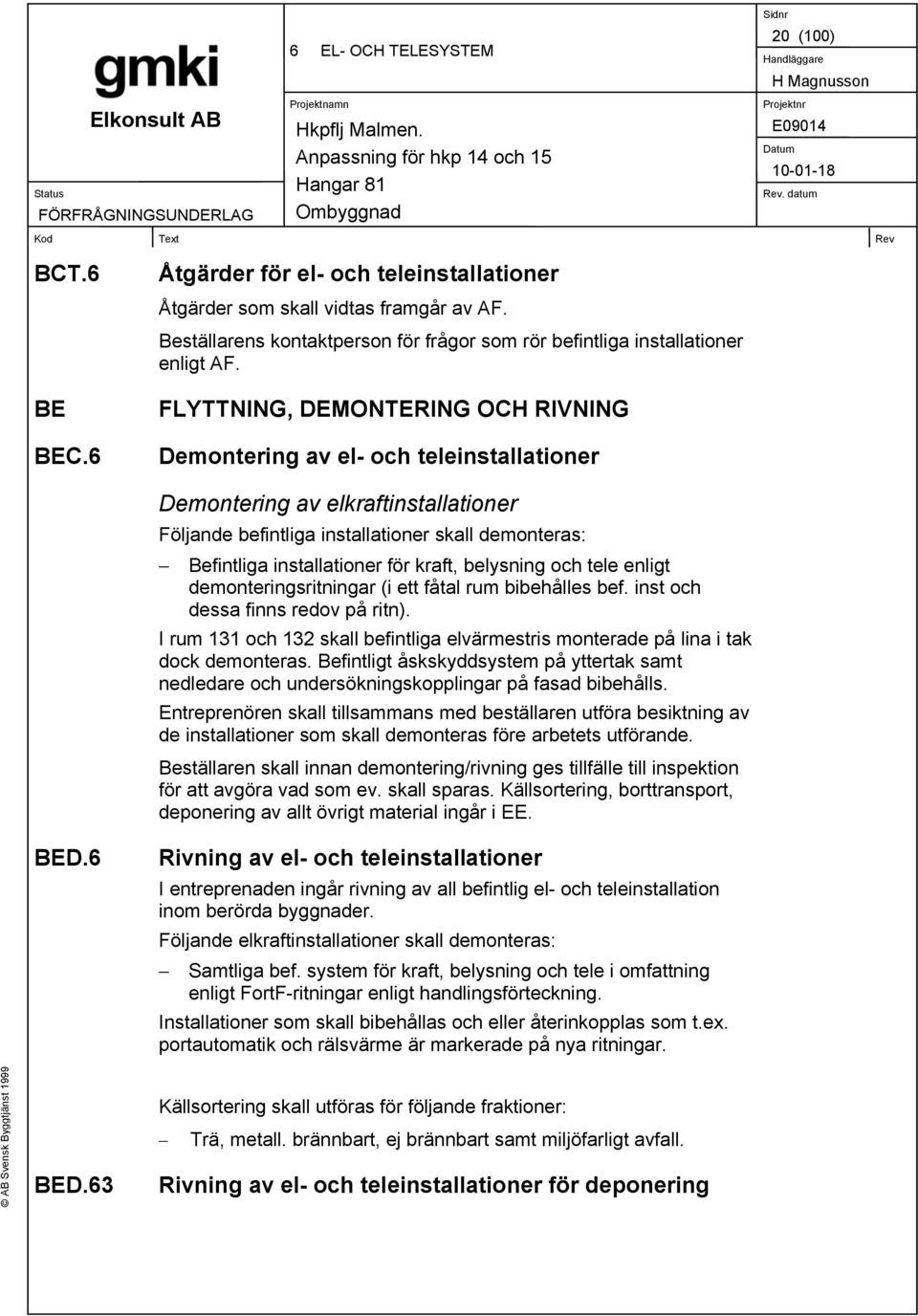

20 20 (100) BCT.6 BE BEC.6 Åtgärder för el- och teleinstallationer Åtgärder som skall vidtas framgår av AF. Beställarens kontaktperson för frågor som rör befintliga installationer enligt AF. FLYTTNING, DEMONTERING OCH RIVNING Demontering av el- och teleinstallationer Demontering av elkraftinstallationer Följande befintliga installationer skall demonteras: Befintliga installationer för kraft, belysning och tele enligt demonteringsritningar (i ett fåtal rum bibehålles bef. inst och dessa finns redov på ritn). I rum 131 och 132 skall befintliga elvärmestris monterade på lina i tak dock demonteras. Befintligt åskskyddsystem på yttertak samt nedledare och undersökningskopplingar på fasad bibehålls. Entreprenören skall tillsammans med beställaren utföra besiktning av de installationer som skall demonteras före arbetets utförande. Beställaren skall innan demontering/rivning ges tillfälle till inspektion för att avgöra vad som ev. skall sparas. Källsortering, borttransport, deponering av allt övrigt material ingår i EE. BED.6 Rivning av el- och teleinstallationer I entreprenaden ingår rivning av all befintlig el- och teleinstallation inom berörda byggnader. Följande elkraftinstallationer skall demonteras: Samtliga bef. system för kraft, belysning och tele i omfattning enligt FortF-ritningar enligt handlingsförteckning. Installationer som skall bibehållas och eller återinkopplas som t.ex. portautomatik och rälsvärme är markerade på nya ritningar. BED.63 Källsortering skall utföras för följande fraktioner: Trä, metall. brännbart, ej brännbart samt miljöfarligt avfall. Rivning av el- och teleinstallationer för deponering

21 21 (100) L LC LCV LCV.1 LCV.11 PUTS, MÅLNING, SKYDDSBELÄGGNINGAR, SKYDDSIMPREGNERINGAR M M MÅLNING M M SKYDDSMÅLNING AV KONSTRUKTIONER I INSTALLATIONER Korrosionsskyddsmålning av konstruktioner i installationer Rostskyddsmålning av stålkonstruktioner i installationer Stålkonstruktion skall före rostskyddsmålning rengöras enligt SS LD LDV LDV.1 LDV.11 SKYDDSBELÄGGNING SKYDDSBELÄGGNING AV INSTALLATIONER Metallisering Förzinkning Valfri förzinkningsmetod Varmförzinkning LDV.12 LDV.13 Aluminering Förtenning LDV.15 LDV.2 LDV.21 Förnickling Beläggningar med icke-metalliskt, oorganiskt material Anodisering

22 22 (100) S SB SBC SBC.84 APPARATER, UTRUSTNING, KABLAR M M I EL- OCH TELESYSTEM Apparater med elektronikkretsar skall uppfylla provningskraven för elmiljöklass ML 3 enligt SS Plastmaterial som ingår i apparater och materiel skall vara halogenfritt. Vid uppåtriktat tätningsdon skall utrymmet mellan kabel och tätningsdons hylsskruv fyllas med tätningsmassa. Tätningsmassan får inte menligt påverka isolermaterialet. ELKANALISATION, FÖRLÄGGNINGSMATERIEL M M Inom hangarhall utförs i byggentreprenaden ett system med bärkonstruktioner på väggar. System skall samnyttjas av EE, VVS och även FM/FMV för infästning av installationer. Omfattning enligt handlingar för bygg (K). OBS! På fönsterfasad utförs bärkonstruktion endast delvis av BE. På återstående delsträcka ingår egen infästning med pendlar och takfästen. STOLPAR M M Kabelmarkeringspålar Typ: 73A (art nr). Fabr: Mälardalens stängsel AB, Kungsör. Tel Höjd: 0,8-1,0m. SBD UTFÖRANDEFÖRESKRIFTER Kabelmarkeringspålar placeras intill vägar, vid brytpunkter, vid kabelskarv och på ställen där ledningsstråkens lägen kan vara svåra att ange. Distanspålar placeras så att snöröjning ej förhindras. Distanspålar utplaceras i samråd med EK. I anbud medräknas 2 st pålar enligt ovan. R 2 KABELSTEGAR, KABELRÄNNOR, BÄRSKENOR O D UTFÖRANDEFÖRESKRIFTER Kablar för tele och data som förläggs på stege eller ränna tillsammans med kabel för kraft, skall ha avskilt utrymme. Principer för indelning framgår av detaljritningar enligt bilaga.

23 23 (100) Erforderliga avväxlingar för ventilationskanaler o d skall utföras av entreprenören i samband med uppsättning av stegar och rännor. SBD.1 SBD.2 Armaturskenor I hangarhall skall armatur-/kontaktskena av fabr. Zumtobel typ Tecton installeras. Övriga armaturskenor skall vara av fabrikat WIBE typ, W70-40 eller likvärdigt. På kanalisationsritning framgår var armaturskena skall monteras. Montering skall utföras enligt tillverkarens anvisningar. Armaturskena skall vid behov förses med följande tillbehör: Dosplåt Kabelstegar och kabelrännor MATERIAL- OCH VARUFÖRESKRIFTER Kabelstegar och kabelrännor utförda för potentialutjämning skall ha högst impedansen 0,005 ohm per meter oskarvad längd och högst 0,050 ohm över skarv eller förbindelse mätt med en provström av 25 A vid högst 12 V och frekvensen Hz. Ytbehandling Stegar och rännor med tillbehör skall vara ytbehandlade i korrosivitetsklass C3 enligt SS-EN ISO UTFÖRANDEFÖRESKRIFTER Kabelstege eller kabelränna som avslutas vid vägg skall ha elektriskt ledande förbindelse med stege eller ränna på andra sidan väggen för potentialutjämning (redovisas ej separat på ritning). Tillbehör skall vara fast monterade på stege eller ränna. Även najning och snäppning räknas som fast montering. SBD.21 Uppgifter att redovisa Följande uppgifter skall redovisas efter anmodan: Ytbehandling och den korrosivitetsklass enligt BSK 99 som ytbehandlingen motsvarar. Kabelstegar Stegars typ och dimension framgår av ritningar. Stegar skall vara försedda med följande tillbehör: Teleränna WIBE typ 36/50, 36/100 eller motsvarande

24 24 (100) Erforderliga avvinklingar, skarvstycken, avgreningsplåtar etc Fästplåtar för dosor, uttag och motsvarande. Stege skall vara fastsatt vid upphängningsanordning/konsol. SBD.212 SBD.213 Tunga kabelstegar Kabelstege fabrikat Wibe typ KHZ el. likvärdig med bredder och sträckning enligt ritningarnas angivelser. I EE skall dessutom ingå samtliga för ett komplett montage erforderliga: tak- och väggkonsoler väggfästen armatur- och fästplåtar övriga fäst- och montagedetaljer Där ej annat anges skall kabelstege förses med telerännor (horisontellt) resp. avskiljningsplåt (vertikalt). Stege skall där ej annat anges avdelas med min 50 mm för allmän tele och brandlarm samt med min 100mm för kommunikationsnät. Bredd anpassas efter behov i aktuellt kabelstråk. Se även bilaga avs indelning av kabelstegar. Där stegar förläggs i flera nivåer förses stegar med teleränna/avskiljning enligt detalj. Kablar i system för telefoni och data kommer att förläggas av FMV sidoentreprenör och i för FMV avsedd del på kabelstege får ej annan installation förläggas. Lätta kabelstegar SBD.215 SBD.22 Nätkabelstegar Kabelstege skall utföras som nätkabelstege/nätränna i tele/datarum. Nätkabelstege skall vara av WIBE typ WN 62 eller likvärdig med bredd enligt ritning och i elförzinkat utförande. Nätkabelstegar skall vara utförda för potentialutjämning. Nätkabelstege skall ha högst 5 mm nedhäng mellan fästpunkter. Nätkabelstegar monteras med takpendlar eller väggfästen anpassade efter respektive underlag (vägg, balk, pelare etc.). Nätkabelstege förses vid avslut med ändskydd. Kabelrännor För FMV Teknisk Försörjning ingår kabelrännor Wibe typ W1/60 enligt ritningar. Rännor utförs för förläggning av kablar för 28V/DC

25 25 (100) och utgör samtigt jordplan för dessa system. Rännor skall vara operforerade och förses med klammerband av typ W44 som skruvas i ränna med c/c 500 (horisontellt och vertikalt). Systemet skall utgöra ett sammanhängande jordplan och där ränna inte kan förläggas installeras särskilda plåtar (i utförande lika ränna). Se även dataljritning. Rännor förbinds till särskilda plåtar på vägg (för central, kontaktorlådor och manöverapparater) samt till jordplan i botten på golvbrunnar. Montageplåtar på vägg och i golvbrunn ingår i BE. Utförande/krav enligt FM detaljritning enligt bilaga. SBD.5 SBE Skenor för installationskabel Skena skall vara av fabr. Wibe typ 40, typ W4 el. likvärdigt. Skena skall monteras enligt tillverkarens anvisningar. DOSOR Utöver på ritningarna angivna dosor skall ingå övriga erforderliga dosor för lednings- och rörförläggning samt apparatdosor för infällda strömställare och uttag. MATERIAL- OCH VARUFÖRESKRIFTER Dosa avsedd för montage i gipsvägg eller annan skivklädd reglerkonstruktion skall ha rörstosen förskjuten mot dosans botten. UTFÖRANDEFÖRESKRIFTER Kopplingsdosa på vägg skall monteras med centrum 200 mm från tak (undertak). Dosor får inte placeras i yttervägg. Utanpåliggande dosa och täcklock skall ha vit kulör. Dosor i brandavskiljande vägg Brandavskiljande väggar samt brandteknisk klass framgår bl.a. av kanalisationsritningar eller särskild brandskyddsdokumentation. Vid montering av infällda apparat eller kopplingsdosor i brandavskiljande vägg skall utrymmet runt dosorna fyllas med mineralull eller stenull enligt tillverkares anvisningar. I vertikalled skall det utfyllda utrymmet vara minst 300 mm. Mineralullsfyllning utförs av EE.

26 26 (100) SBE.1 SBE.2 SBE.21 Anslutningsdosor Anslutningsdosa skall vara försedd med kopplingsplint och dragavlastning. Apparatdosor I vägg med fogplattor skall (med hänsyn till plattornas fogar) apparatdosa placeras mitt i plattan. Samråd med sidoentreprenör. Runda apparatdosor Dosa skall vara av typ enligt SS SBE.22 SBE.3 Fyrkantiga apparatdosor Dosa skall vara av typ enligt SEN Dosa skall vara 2-facktyp. Kopplingsdosor för kablar i elkraftsystem Kopplingsdosa skall vara försedd med kopplingsplint. SBE.31 Infällda kopplingsdosor, armaturdosor e d för installationskabel

27 27 (100) SBE.311 SBE.312 Infällda kopplingsdosor Infälld kopplingsdosa får inte uppsättas i fasadtegelvägg eller dekorerad vägg. Doslock skall sättas upp efter målning och tapetsering Doslock skall vara utfört för skruvfastsättning Dosor gemensamma för system för kraft och tele skall förses med avskiljning. Armaturdosor I de fall dosa, som är avsedd för ljusarmatur, placeras ovan undertak skall ljusarmaturen anslutas med pendellock. SBE.32 SBE.321 SBF Utanpåliggande kopplingsdosor för installationskabel Kapslade kopplingsdosor Dosa skall ha min 1 st införingshål i reserv. Koppling i dosa skall utföras på kopplingsplint. Dosa placerad i anslutning till kabelstege, kabelränna eller armaturskena, skall monteras på montageplåt enligt SBD. Dosa placerad ovan undertak avsedd för anslutning av armatur skall vara försedd med dragavlastning. LEDNINGSKANALSYSTEM Ledningskanaler skall ha ledande hölje för skärmningsändamål. Hölje skall vara utfört för anslutning till potentialutjämningsledare eller skyddsjordning. Ledningskanaler skall vara utförda för förläggning av grundisolerade kablar. SBF.2 Golvkanalsystem I hangarhall utförs ett golvkanalsystem med rör och brunnar enligt ritning. Brunnar i golvkanalsystem Brunnar platsgjutes i BE. Utförs med: hydraulupphängt lock ingjutning anpassad för rörförläggning bestyckning med jordplan i brunnsgolv.

28 28 (100) Brunn bestyckas, av EE, med skenor för potentialutjämning och på insidan av lock installeras uttag. SBF.3 Väggkanalsystem Väggkanalsystemet med antal och typ av uttags- och anslutningsenheter redovisas på ritningar. Väggkanalsystemet skall utföras i material av anodiserat aluminium (vitlackat) Fönsterbänkssystem (installationskanal) och uttagspaneler skall uppfylla kraven enligt SS Montering av system och förläggning av kablar skall utföras enligt tillverkarens anvisningar. Inom kontorsutrymmen och expeditioner skall kanalen vara av Thorsmans typ INKA el. likvärdig. Kanaler inom rumsenhet monterade t.ex. mot mellanvägg monteras dikt vägg Kanaler inom samma rumsenhet skall vara i enhetligt utförande. Erforderliga vent. galler installeras. Konsol skall monteras med ett avstånd av högst 12 cm från vardera mellanvägg. Mellan dessa två yttre konsoler, inom rumsenhet, skall erforderligt antal konsoler monteras. Om utanpåliggande vattenledningsrör eller stigarkanal passerar vertikalt på yttervägg skall konsoler uppsättas på ömse sidor. Vid kapning av frontlock skall fabrikantens kapningsverktyg användas. Kanaler vid fasadvägg skall i förekommande fall monteras med avbrott för mellanväggar och pelare. Kanalände som ansluter till mellanvägg skall förses med utjämningsstycke som täcker springa mellan kanal och mellanvägg. Erforderlig ljudtätning i kanal eller rör vid mellanväggar skall utföras enligt fabrikantens anvisningar och ingå i EE. Samtiga detaljer, håltagningar mm för en komplett elkanal med dosor, avlastningsanordningar etc. för apparatutrustningar enligt installationsritningarna skall ingå i EE varvid dosor, uttag o dyl. skall vara anpassade till aktuellt fabrikat på kanal. Vägguttag (grupper av) skall monteras med min 300 mm CC-avstånd. Utöver dosor för redovisade kraftuttag monteras i kanal, avsett för kommunikationsnät, 2 st tomdosor/arb.plats (eller grupp av kraftuttag).

29 29 (100) Vertikal matarkanal skall i förekommande fall vara av fabr. Thorsman typ FED-16155AL-vit eller likvärdig. SBH SBH.1 SBH.2 SBH.3 APPARATLÅDOR, KOPPLINGSBOXAR M M Kopplingsboxar och apparatlådor skall ha kopplingsplintar enligt SDC. Apparatlådor Kopplings- och apparatlåda skall ha minst 25% utrymme i reserv. Apparatlåda med enheter för belysningsmanöver sammanbyggs med gruppcentral. Apparater monteras på DIN-skena. Kopplingsboxar Kopplingsboxar skall förses med kopplingsplintar typ SAK. Monteringsramar SBJ SBJ.1 KABELGENOMFÖRINGAR Skyddsrör skall utföras med dränering. Kabelgenomföring skall vara typgodkänd. Kabelgenomföring skall vara utförd i brandklass motsvarande väggens brandklass. Kabelgenomföringar i vägg eller bjälklag Kabelgenomföringar i vägg och bjälklag Kabelgenomföring i ljudisolerande vägg skall utföras med särskilda rör som tätas mot omgivande väggmaterial med fogmassa. Utrymmet runt kablar skall tätas med fogmassa. SBJ.11 Vattentäta kabelgenomföringar i vägg eller bjälklag SBJ.111 SBJ.112 Kabelgenomföringar i tätskikt i våtutrymme Kabelgenomföring i tätskikt skall tätas med plastiskt tätningsmedel. Kabelgenomföringar i yttervägg eller yttertak Kabelgenomföring i yttervägg och yttertak skall tätas av EE. Kabelgenomföringar i yttervägg Rörändar och rörstosar i dosor skall tätas av EE.

30 30 (100) SBJ.15 Brandavskiljande kabelgenomföringar i vägg eller bjälklag Kabelgenomföringar i brandcellsskiljande byggnadsdel Tätning av genomföring i brandcellsskiljande byggnadsdel Håltagning för genomföring av enskilda kablar utförs av EE. Brandteknisk klass och brandcellsgränser finns redovisade på kanalisationsritningar. SBJ.18 SBJ.181 SBJ.182 Diverse kabelgenomföringar i vägg eller bjälklag Kabelgenomföringar i grundmur I samråd med BE utförs tärning av alla rörgenomföringar efter utförd ledningsdragning. EE anmäler till GE när all kabeldragning är slutförd. Kabelgenomföringar i rörelsefog SBK SBK.1 STATIV Delar av stål skall vara metalliserade eller industriellt målade så att ytbehandlingen motstår påfrestningar i angiven korrostivitetsklass C3 enligt BSK 99. I fuktiga och våta utrymmen samt utomhus skall de vara varmförzinkade enligt LDV.11. Stativ för elutrustning För elcentraler monterade på distans ingår stativ i erforderlig omfattning. SBL FÄSTDON FÖR APPARATER, EL- OCH TELEKABLAR, LEDARE M M SBL.1 SBL.11 SBL.12 Fästdon för apparater, el- och telekablar, ledare m m i hus Fästdon för apparater Fästdon för el- och telekablar, elinstallationsrör o d SBL.121 Bandklammer, balkklammer, buntband e d

31 31 (100) SBL.1211 Bandklammer SBL.1212 Balkklammer SBL.1213 Buntband SBL.122 SBL.123 Bärbyglar Kabelhållare SBM BRUNNAR FÖR ELKANALISATION Dragbrunnar, brunnar av betong Ø 1000, i mark ingår i ME. Kanalisation i mark skall anslutas till berörda nya resp. befintliga brunnar. SBN KABELSKYDD OCH KABELMARKERINGAR Skydd för kablar ovan mark och i hus Kabelskydd skall vara av typ plåtprofil och sättas upp där kabel lämnar mark- eller golvnivå. Skyddshöjd skall vara minst 1,0 m över färdig mark/golv. SBN.1 SBN.11 Kabelskydd Kabelskydd skall utföras för telekablar i mark och för kraftkablar vid passage under hårdgjorda ytor. Omfattning framgår av ritningar enligt handlingsförteckning. Kabelskyddsrör i mark utförs inom entreprenaden för markarbeten. Kabelskydd i normalt utförande SBN.112 Kabelskydd av plaströr Kabelskyddsrör skall utgöras av rör av klass SRN fabr Arot typ A alternativt DVK-T (gula och orange) enligt ritning. Leverans och förläggning av rör ingår i ME. Det åligger dock EE att samordna med ME så att nedanstående föreskrifter beaktas. UTFÖRANDEFÖRESKRIFTER Rör under vägar, planer och liknande skall avslutas minst 0,5 m utanför hårdgjord yta. Vid förläggning av två eller flera rör skall rören

32 32 (100) separeras. Separeringen utförs med material av trä, plast eller likvärdigt. Separationselement förankras i underlaget. Avstånd mellan rör min 0,1 m. Vid förläggning av fler än sex parallella rör förses rör med distanshållare typ D110/8 eller likvärdig. I samband med förläggning av rör i två skikt skall packning noga utföras under, mellan och över samtl skikt så att rör ej kan deformeras. Samtliga rör förses med dragtråd i samband med förläggningen. Rörändar förses med lock. Samtliga rör i kabelbrunnar, i mark och inom byggnad tätas (ingår i EE) efter genomförd ledningsdragning. Efter avslutad ledningsdragning skall rör förses med dragtråd av koppar där plats finns för komplettering med ytterligare kabel. Rörändar inom brunn eller i byggnad kapas av EE till till max 50 mm invändigt brunn- eller väggliv. SBN.12 SBN.122 SBN.123 SBN.6 SBN.61 SBN.62 Kabelskydd i förstärkt utförande Förstärkt kabelskydd av rör Förstärkt kabelskydd av U-profil Kabelmarkeringar Kabelmarkeringar i mark Kabelmarkering skall utgöras av markeringsband eller nät med färg anpassad till respektive rör- eller kabeltyp. Markeringen skall placeras min 100 över kabel och min 35 under färdig mark. Markering ingår i EE. Kabelmarkeringar ovan mark Kabelmarkering skall utgöras av skyltar med instansade kabelnummer och avstånd och placeras på stolpar och på byggnad vid respektive intag till byggnad. SBQ KANALISATION AV ELINSTALLATIONSRÖR E D Elinstallationsrör för kraft och belysning skall dimensioneras enligt SS UTFÖRANDEFÖRESKRIFTER Dragtråd i tomrör skall vara av typ RB 1,5 och färgmärkas med kulör som anges för elrörskanalisation enligt YTB.161.

33 33 (100) Rörlängder, rörtyper och antal böjar mellan dosor skall anpassas så att kablar lätt kan dras in och ut. Rörsträcka som är längre än cirka 15 m skall förses med hjälpdosa. Dolt förlagda elinstallationsrör skall lägesmarkeras där väggfast inredning som snickerier eller annan inredning skall monteras. Alla synliga tomrörsändar skall avslutas med propp, lock eller täckbricka. Alla utlopp i tak som inte förses med dosa skall avslutas med genomföringsmuff. Håltagning i eller kapning av stålreglar får ej ske så att konstruktioner försvagas. Rör inom fuktigt eller vått utrymme får endast användas som skydd mot mekanisk åverkan. Diffusionstät spärr får ej genombrytas utan kontrollantens medgivande. Metallslang skall vara S-märkt. Detta gäller såväl vid användning för ledningsförläggning (FK) som vid enbart mekaniskt skydd av ledning. Elinstallationsrör i el- och telesystem Rördimensioner anpassas till respektive kabel. Tätning av genomföring med elinstallationsrör i brandcellsskiljande byggnadsdel Förekomst av brandcellsskiljande byggnadsdelar samt brandteknisk klass för respektive del framgår av kanalisationsritningar. Elinstallationsrör i eller på vägg Elinstallationsrör som är fastsatta i eller på vägg skall monteras horisontalt eller vertikalt eller parallellt med rummets kanter. SBQ.1 Ytmonterade elinstallationsrör SBQ.11 SBQ.13 SBQ.2 Elinstallationsrör på väggyta eller takyta Elinstallationsrör i schakt Infällda elinstallationsrör Flexibla elinstallationsrör får inte användas i konstruktioner med bjälkar eller reglar. Infällt förlagda elinstallationsrör skall lägesmarkeras där väggfast inredning såsom snickerier eller hatthyllor skall sättas upp.

34 34 (100) Rörutlopp i tak som inte har dosa skall avslutas med genomföringsmuff. Synliga tomrörsändar skall avslutas med propp, lock eller täckbricka. SBQ.21 SBQ.22 SBQ.3 SBQ.4 Ingjutna, inmurade eller inputsade elinstallationsrör Elinstallationsrör i konstruktion med reglar eller bjälkar Elinstallationsrör i ledningskanalsystem Elinstallationsrör på kabelstege, kabelränna e d SC EL- OCH TELEKABLAR M M Förläggning av el- och telekablar Följande förläggningssätt enligt tabell 52A.3 i Elinstallationreglerna skall gälla: 1, 2, 5, 8, 9, 20, 30-32, 34, 70, 73. Kablar i eller på vägg Kablar som är fastsatta i eller på vägg skall monteras horisontalt eller vertikalt eller parallellt med rummets kanter. Ljudisolering vid kabelgenomföringar Genomföringar i ljudisolerande byggnadsdelar skall ljudtätas. Material- och varuföreskrifter Fast förlagda ledningar skall vara brännbarhetsklassade i lägst F2 enligt SS där inte särskilda krav på brandhärdighet föreskrivs. SCB SCB.1 KRAFTKABLAR Kabelbeteckning, ledarantal och area framgår av planritning respektive apparatlista/centralredovisning. Ytmonterade kablar Strömbelastade kablar skall förläggas i ett lager. SCB.11 Kablar på väggyta eller takyta

35 35 (100) Kabel skall fästas med klammeravstånd högst 250 mm för kabel med kabelarea <2,5 mm², 350 mm för kabel med ledararea 4-10 mm² och 500 mm för kabel med ledararea mm². SCB.4 SCB.45 SCB.71 SCB.72 Kablar på kabelstege, kabelränna e d Kabel skall fästas på minst varannan stegpinne vid förläggning på horisontal kabelstege samt på båda sidor om böjar och där den lämnar kabelstege för att förläggas på annat underlag. Plastmantlad oarmerad kabel skall vid förläggning på kantställd stege skyddas med mellanlägg mellan kabel och fästanordning. Kablar på bärskena Avstånd mellan bärskenor skall vara högst 500 mm. Kablar på kabelbädd i mark Kabelsträckning, bottenbredd och schaktningsdjup framgår av ritning. Elentreprenören skall lämna kompletterande uppgifter om behov beträffande kabelgravars sträckning, bottenbredd och minsta krökningsradie i god tid före schaktningsarbetenas början. Kabelände skall märkas i samband med utläggningen för att undvika förväxling. Kablar i kabelskyddsrör i mark Vid förläggning av kabel i kabelrör skall även dras i korrosionshärdig dragtråd diameter 2 mm i de fall plats finns för ytterligare kabel. SCC INSTALLATIONSKABLAR Kabelbeteckning, ledarantal och area framgår av planritning respektive apparatlista/enlinjeschema. SCC.1 SCC.11 Ytmonterade kablar Strömbelastade kablar skall förläggas i ett lager. Kablar på väggyta eller takyta Kabel skall fästas med klammeravstånd högst 250 mm för kabel med ledararea <2,5 mm², 350 mm för kabel med ledararea 4-10 mm² och 500 mm för kabel med ledararea mm². Under gemensam klammer får förläggas högst 4 st kablar. Kabel genom undertak av plåtkassett skall förses med skydd typ av genomföringsmuff eller kabelförskruvning.

36 36 (100) SCC.21 SCC.212 SCC.221 SCC.33 SCC.4 SCC.45 Ingjutna, inmurade eller inputsade kablar Kabel får inte gjutas in i betongkonstruktion. Inmurade eller inputsade kablar Kabel får inte spåras in i bärande lättbetongväggar. Kablar i regelkonstruktion Spikskydd i träregel skall utföras vid förläggning i ursparningar och håltagning på mindre avstånd än 25 mm från regelkant. Dragavlastning skall utföras som låser kabeln i dosor. Kablar i fönsterbänkssystem Matande kabel, till första uttag eller apparat skall vara av typ EBB-AL, därefter förläggs kabel typ EBB inom kanal. Vid genomföring i rumsavskiljande vägg skall utrymmet runt elledningar och kablar tätas. Kablar på kabelstege, kabelränna e d Kabel skall fästas på minst varannan stegpinne vid förläggning på horisontal kabelstege samt på båda sidor om böjar och där den lämnar kabelstege för att förläggas på annat underlag. Kabel för styrning, övervakning och tele som förläggs på samma kabelstege eller kabelränna som kablar i andra system skall förläggas i särskild ränna Plastmantlad oarmerad kabel skall vid förläggning på kanställd stege skyddas med mellanlägg mellan kabel och fästanordning. Kablar på bärskena Avstånd mellan bärskenor skall vara högst 500 mm. SCC.6 SCC.72 Kablar i elinstallationsrör Matande gruppledningar till fönsterbänkskanaler eller till infälld installation i nya väggar skall förläggas i elinstallationsrör enligt kanalisations- eller kraft- och belysningsritning. Kablar i kabelskyddsrör i mark Vid förläggning av kabel i kabelrör skall även dras i korrosionshärdig dragtråd diameter 2 mm i de fall plats finns för ytterligare kabel

37 37 (100) SCD ANSLUTNINGSKABLAR FÖR ELKRAFT Anslutningskabel för utrustning skall vara av typ Drakaflex eller likvärdig och: oljebeständig halogenfri Anslutning av uttag i lock på brunn i golv skall utgöras av spiraliserad kabel med krav enligt ovan och anslutas till anslutningsdosa på sidovägg i brunn, placerad närmast lockets gångjärnssida. SD SDB SDB.1 SDB.2 SDB.22 SDB.221 SDB.222 SDC.1 SDC.12 SKARVAR, FÖRBINDNINGSDON O D I EL- ELLER TELESYSTEM ELEKTRISKA FÖRBINDNINGAR OCH SKARVAR Elektriska förbindningar Skarvar Skarvar på kabel i elkraftsystem Skarvar på kraftkabel Skarv på kabel skall utföras med gjuthartsskarv Skarv i mark får endast utföras efter tillstånd av beställaren. Skarvar på installationskabel Skarv på kabel i mark skall utföras med gjuthartsskarv Kabelavslutningar Kabelavslutningar med tejp SDC.13 SDC.4 SDC.41 SDC.411 Kabelavslutningar med krympslang Kabelanslutningsdon, provningsklämmor m m Anslutningsdon i elkraftsystem Kabelskor SDC.413 Samlingsplintar och samlingsskenor
