1 Beroende till/från annat dokument Dokumentnuer LKT Ersatt av Leverantör Arbetsprocess Projektering, inköp, anläggning, underhåll Nyckelord Skyltar, märkning Leverantörens dokumentnuer Leverantörens referensbeteckning Dokumenthistorik Revision Signatur Koentar KLJOEN Anvisning skapad KLJOEN Flyttat/justerat referenser i slutet dokumentet Senaste revision Senaste revision av denna anvisning kan rekvireras från e-post: tekadm.krn@lkab.com Innehåll 1 Bakgrund och syfte LKAB:s krav, tillämpning och tolkning Referenser... 4 Förbättringsförslag Bakgrund och syfte Denna anvisning är avsedd att ge riktlinjer för utformning och montage av skyltar för identifikation och information rörande el, tele, brand i LKAB:s anläggningar. En visuellt korrekt identifikation och information ger projekt, drift och underhåll möjlighet att effektivare arbeta i anläggningen. Märkning av el anläggningar utförs enligt starkströmsföreskrifter, elleverantörs installationsbestäelser, samt övrigt för anläggningarna angivna gällande regelverk. Observera att som komplement till identifikations och informationsskyltning ska också varningsanslag, översiktsschema, gruppförteckningsschema, monteras. Syftet med el/instrument, tele, brand-skyltning är:

2 Dokumentnuer LKT att erhålla ett enhetligt sätt att utforma skyltar och övrig märkning för LKABs el, tele, brandutrustning. - att positionsmärka apparater och skåp med skylt. - att hänvisnings- och upplysningsmärka utgående grupper och utrustning med skylt så att t.ex. säkringsbyte och brytning kan ske riskfritt. - att ge funktionsmärkning i klar El/instrument, tele, brandmärkning och skyltning omfattas i huvudsak av följande: - märkning av kablar och ledningar - märkning av plintar - märkning av inre förbindningar - skyltning av yttre apparater, säkerhetsbrytare, instrumentering, motorer, övrig elutrustning. - märkning och skyltning av ställverk, apparatskåp, strömriktare, omriktare, mjukstartare, inre apparater. - märkning och skyltning av lokaliteter, utrustning för tele, brand. 2 LKAB:s krav, tillämpning och tolkning Allmänna krav Skyltning skall ske innan anläggningen tas i drift. Skylt eller kabelmärkning skall utföras av åldersbeständigt material med beständig och betryggande fastsättning som långsiktigt klarar av miljön som märkningen skall verka i m a p fukt, värme, kyla, korrosion, kemikalier, UV ljus. Märkning skall placeras synligt. Där märkobjekt är dolt, t.ex. av undertak, skall märkningen dubbleras eller kompletteras med hänvisningsskylt. Utformning, storlek och placering av, pilar och andra symboler skall vara sådan att de är lätta att förstå och så att de skall kunna lätt läsas under drift. Skylt skall placeras så att ingen tvekan kan uppstå om vilken komponent den tillhör. Montaget skall utföras så att märkning betryggande sitter fast under komponentens hela livslängd men som även kan demonteras och återmonteras vid ev byte av komponent. D v s ingen tejp, klister, dymo eller tuschpenna i produktionsanläggningar. Märkningen och teknisk dokumentation skall överensstäa. Märkningen skall vara placerad så att den inte följer med apparat eller enhet vid byte. Gäller enhet som kan förväntas bytas i underhållssyfte. Märkning av apparat eller enhet som är placerad inne i fack, skåp, ställ e.d. skall vara läsbar utifrån när dörr eller lucka är öppen.

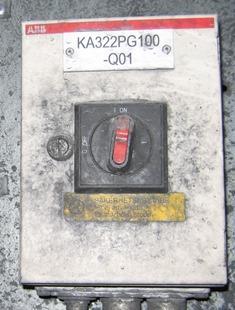

3 Dokumentnuer LKT Skyltar - elmärkning instrument och givare. Ex bandvåg, nödstopp, sidovandring, hastighetakt, stupvakt. Säkerhetsbryta re, PD låda (Modell 1, mindre) (Modell 2, större) 0 x 40 0 x x 50 kabel in i instrumentet med rostfri nyckelring och buntband med ögla. på lock till säkerhetsbrytar en. Alternativ placering: säkerhetsskäl väl synligt och utom allt tvivel tillhörande rätt säkerhetsbrytar e.

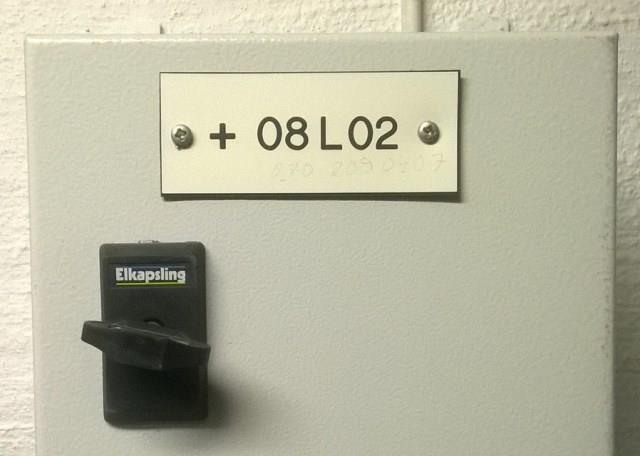

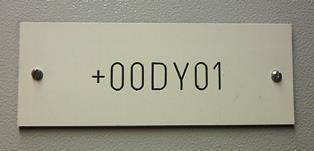

4 Elskåp Låda Kapsling. (Modell 1 mindre) (Modell 2 större) 0 x x 50 Dokumentnuer LKT på skåpdörr/låda. På höger skåpdörr om dubbeldörr. Centrerad placering i överkant av skåp/låda ställverksskåp. 150 x 50 i överkant av ställverksskåp

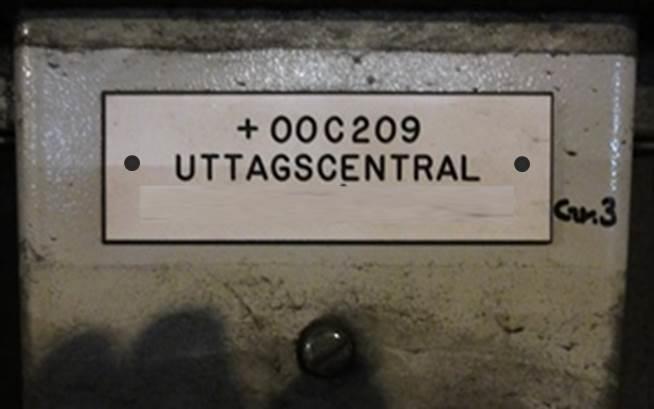

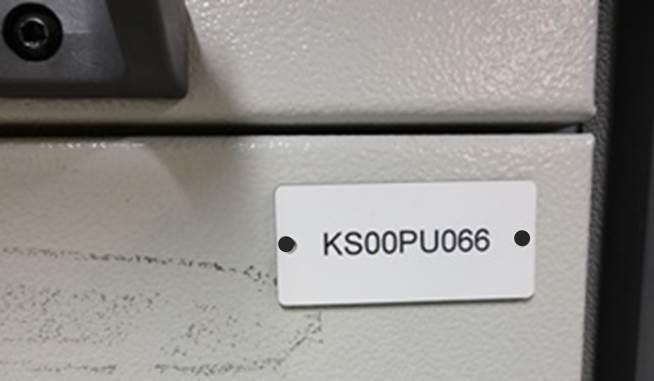

5 ställverksfackgrupp. 60 x 30 Dokumentnuer LKT på lämpligt sätt på ställverksfack. Utbytbarhet och flyttmöjlighet viktig vid byte av grupp uttagscentral. 0 x 40 på locket till uttagscentralen Alternativt montage -väl synligt. elcentral. UPS i detta exempel. 0 x 40 i överkant av elcentral.

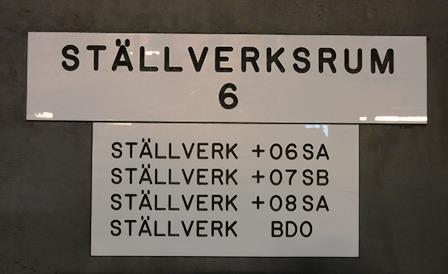

6 Dokumentnuer LKT Strömkrets max 1000V 50 x 13 Gul märkning kabel invid anslutningar. Märkning av driftrum (ställverksdörr, stationsskylt m.m.) 300 x 100 på driftrumsdörr Centrerad placering på dörr.

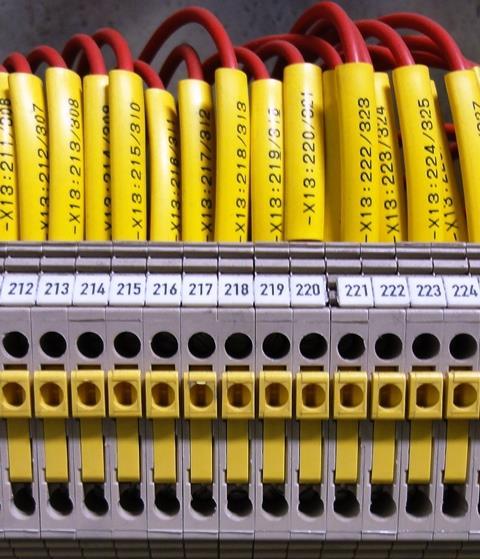

7 Kopplingsplint Storlek efter plint. Dokumentnuer LKT Vit märkning varje plint Partmärkning, intern förbindning Storlek efter part. Gul märkning varje part, intern förbindning. Skyltar - Telemärkning Tele/datarums dörr. 300 x 100 Blå skylt dörr. Teleställ, basstation, dataställ 0 x 40 Blå skylt

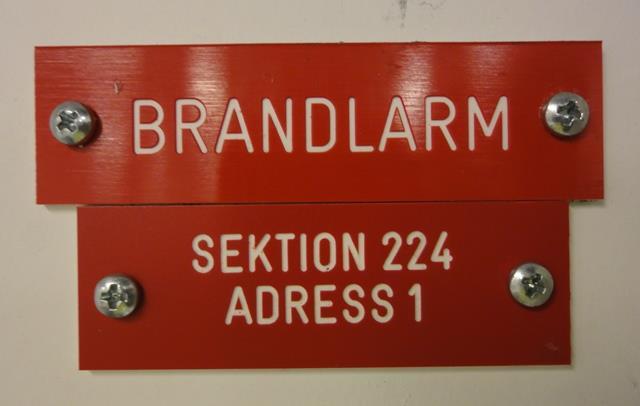

8 Skyltar - Brandmärkning Dokumentnuer LKT Brandlarmscentral, dörr 300 x 100 Röd skylt dörr. 100 x 40 Röd skylt central. Brandlarmsställ (skåp m.m.) 0 x 40 Röd skylt 3 Referenser AFS 200:13 Skyltar och signaler AFS 2014:40 Skyltar och signaler (ändringsförskrifter) SSG4100 Montageanvisningar för elutrustning SSG 4500 Skötsel av elektriska anläggningar med särskilda anvisningar ELSÄK-FS Elsäkerheterkets föreskrifter SS-EN Gränssnitt människa-maskin (MMI) - Grundläggande regler för märkning av uttag och ledare. SS-EN pkt 5.1 Kopplingsutrustning för högst 1000 V växelspänning eller 1500 V likspänning. SS Dokumentation av teletekniska anläggningar SBF 110 Regler för brandlarm

9 SBF 115 SBF 120 Dokumentnuer LKT Regler för koldioxidsläckanläggning Regler för automatiskt vattensprinklersystem LKT LKT Märkning av elanläggning Märkning av instrumentkretsar 4 Förbättringsförslag LKAB bedriver ständiga förbättringar i enlighet med LKAB:s kvalitetspolicy (SS-ISO 10006, punkt.2 och 5.2.7) och det gäller även anvisningar och instruktioner. Synpunkter och förslag till förbättringar tas tacksamt emot på följande e-postadress: instructions@lkab.com LKAB:s internadress i Outlook: SE SM Anvisningar LKT
