1 TEKNISK ANVISNING LKT av Titel Språk Teknikområde Beroende till/från annat dokument LKT , LKT Arbetsprocess Projektering/konstruktion, inköp, drift& underhåll, förvaltning Nyckelord Anvisning, instruktion Ersatt av Leverantör Leverantörens dokumentnummer Leverantörens referensbeteckning Dokumenthistorik Revision Datum Signatur Kommentar LS Skapad KLHARE Anvisning för rad 4, 5 ändrad KLHARE 64 Apparater, 64 Motorer, 67 Transportdon och 67 Lyftanordning har ändrats MLPRJO Rättelse 63 Konstruktionselement RÖRDEL (tidigare i flertal) MLPRJO Rättelse - Ord i värdelistan ändrade till singularis KLKEHU Övriga ritn 99 tillkommit sid 2, MLPRJO Referens LKT ersatt av LKT KLKEHU Ny logotyp Senaste revision Senaste revision av denna anvisning kan rekvireras från e-post: tekadm.krn@lkab.com

2 TEKNISK ANVISNING LKT av Titel Språk Teknikområde Innehållsförteckning REFERENSER... 3 DEFINITIONER... 3 BAKGRUND OCH SYFTE... 3 LKAB:S KRAV, TILLÄMPNING OCH TOLKNING... 3 VÄRDELISTA FÖR RAD 1 OCH BYGGNAD VÄG OCH VATTEN GEOTEKNIK KONSTRUKTIONSELEMENT APPARATER INSTRUMENT MOTORER BEARBETNINGSMASKINER VERKTYG SLITGODS MASKINER FÖR ALLMÄNT UNDERHÅLL BEHÅLLARE FORDON TRANSPORTDON LYFTANORDNING FORMVAROR VÄRME SANITET VENTILATION TRYCKLUFT ÖVRIGA RITNINGAR VÄRDELISTA FÖR RAD 4 ELLER FÖRBÄTTRINGSFÖRSLAG... 11

3 TEKNISK ANVISNING LKT av Titel Språk Teknikområde Referenser SS-ISO 10006:2003 Ledningssystem för kvalitet Vägledning för kvalitetsledning i projekt LKAB:s Tekniska anvisningar LKT Dokumenthuvud för ritningar Dokumenthuvud med fem rader, allmän del LKT Registrering av typobjekt Definitioner Ej tillämpligt Bakgrund och syfte Det är mycket viktigt att entydigt kunna identifiera ritningar som tillhör anläggningen. Det är framförallt en säkerhetsfråga att ritningen är korrekt och relevant samt att den finns tillgänglig i olika arbetsprocesser. För att kunna läsa in och söka ritningar i LKABs dokumenthanteringssystem måste dessa förses med korrekt text i dokumenthuvudet. Denna anvisning anger exakt vilken text som skall anges på rad 1 och 2 respektive rad 4 eller 5 i ritningshuvudet. Anvisningen avser typritningar. LKAB:s krav, tillämpning och tolkning LKAB strävar efter att följa internationella standarder då så är möjligt och i våra tekniska anvisningar, LKT, preciseras företagets specifika krav och tolkning av standarderna. I anvisningen kommer även företagets erfarenheter till uttryck samt ger information om LKAB:s val av alternativa lösningar i standarder. LKAB kan även ställa krav som är högre än de som ställs i standarder. Genom att följa denna anvisning uppfylls LKAB:s krav Värdelistan kompletteras när det tillkommer nya typobjekt. För att underlätta tolkning av anvisningen finns i kolumn Anmärkning angivet exempel på undergrupper hämtad från LKT Registrering av typobjekt.

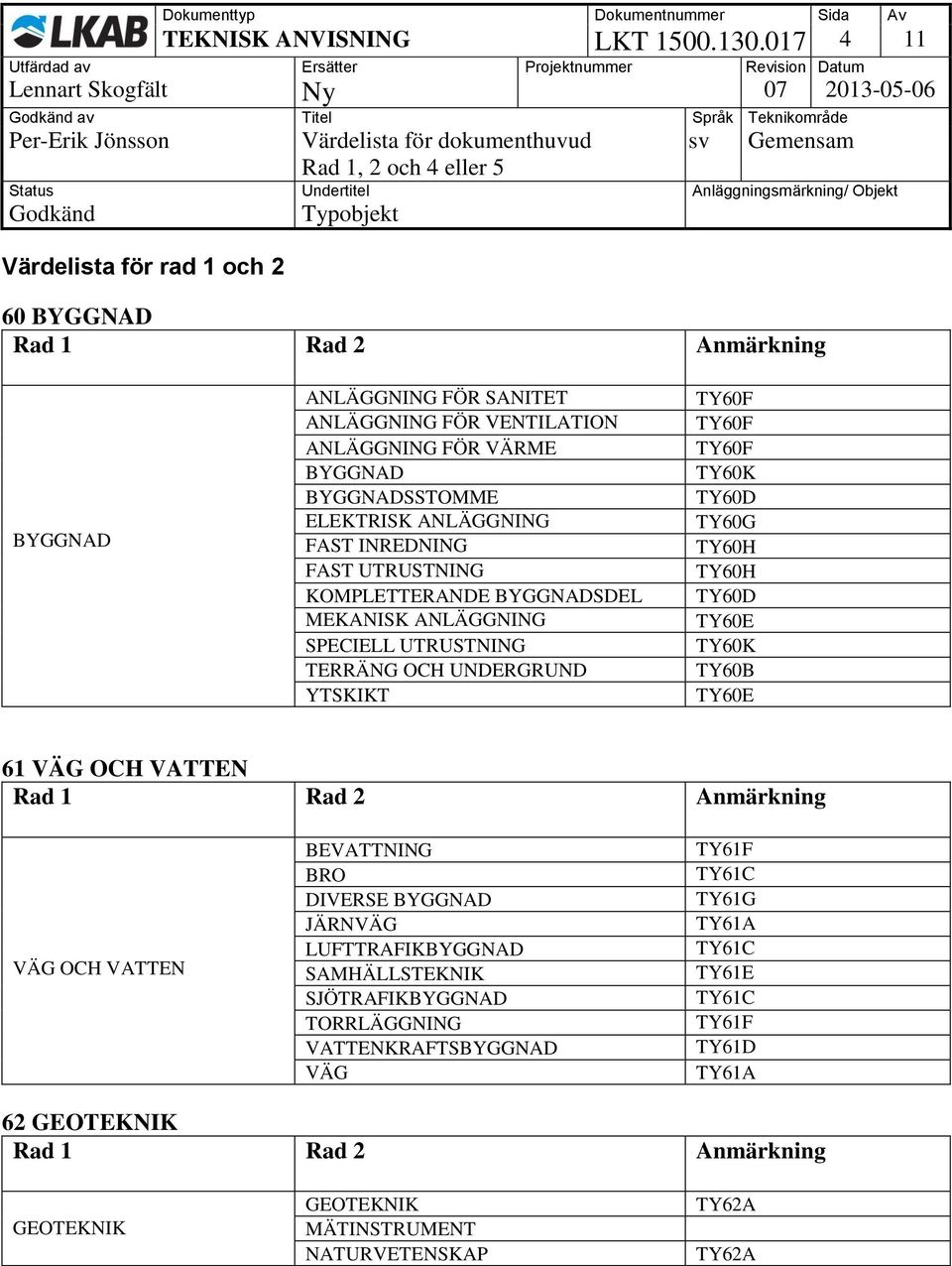

4 TEKNISK ANVISNING LKT av Titel Språk Teknikområde Värdelista för rad 1 och 2 60 BYGGNAD BYGGNAD ANLÄGGNING FÖR SANITET ANLÄGGNING FÖR VENTILATION ANLÄGGNING FÖR VÄRME BYGGNAD BYGGNADSSTOMME ELEKTRISK ANLÄGGNING FAST INREDNING FAST UTRUSTNING KOMPLETTERANDE BYGGNADSDEL MEKANISK ANLÄGGNING SPECIELL UTRUSTNING TERRÄNG OCH UNDERGRUND YTSKIKT TY60F TY60F TY60F TY60K TY60D TY60G TY60H TY60H TY60D TY60E TY60K TY60B TY60E 61 VÄG OCH VATTEN VÄG OCH VATTEN BEVATTNING BRO DIVERSE BYGGNAD JÄRNVÄG LUFTTRAFIKBYGGNAD SAMHÄLLSTEKNIK SJÖTRAFIKBYGGNAD TORRLÄGGNING VATTENKRAFTSBYGGNAD VÄG TY61F TY61C TY61G TY61A TY61C TY61E TY61C TY61F TY61D TY61A 62 GEOTEKNIK GEOTEKNIK GEOTEKNIK MÄTINSTRUMENT NATURVETENSKAP TY62A TY62A

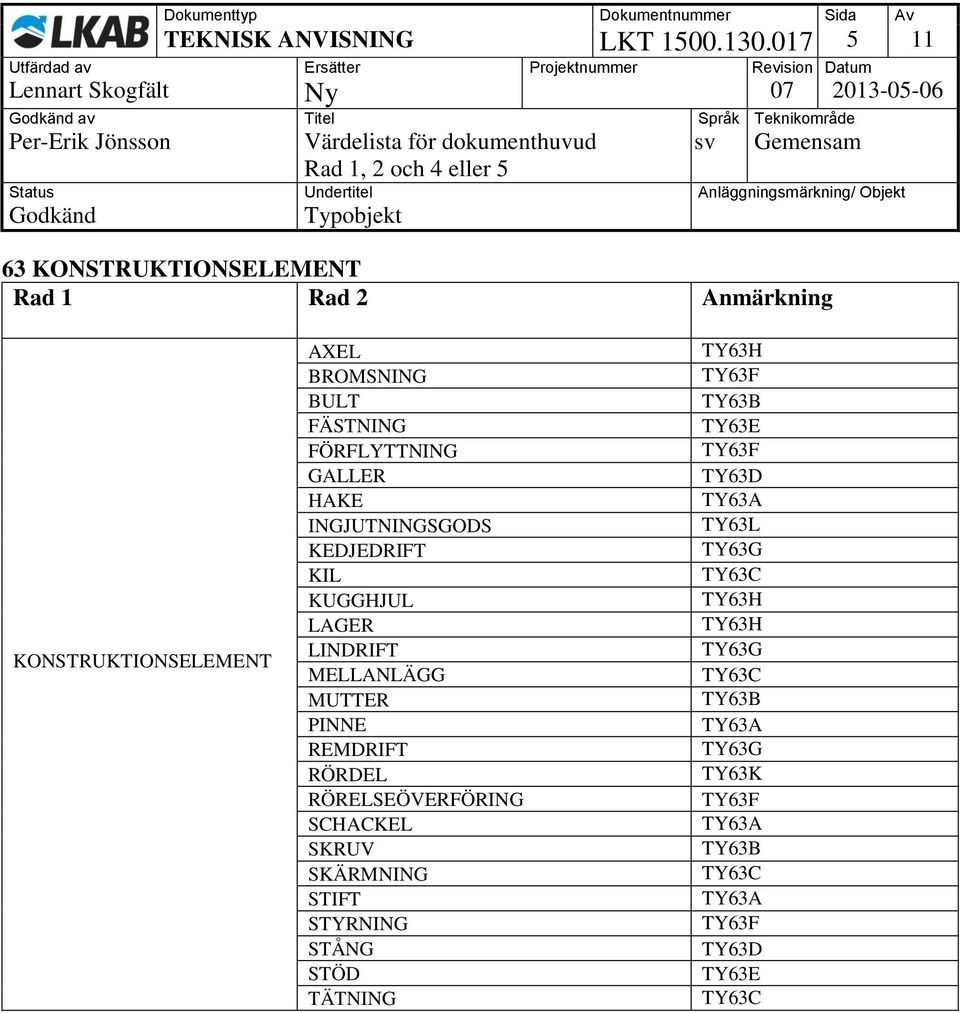

5 TEKNISK ANVISNING LKT av Titel Språk Teknikområde 63 KONSTRUKTIONSELEMENT KONSTRUKTIONSELEMENT AXEL BROMSNING BULT FÄSTNING FÖRFLYTTNING GALLER HAKE INGJUTNINGSGODS KEDJEDRIFT KIL KUGGHJUL LAGER LINDRIFT MELLANLÄGG MUTTER PINNE REMDRIFT RÖRDEL RÖRELSEÖVERFÖRING SCHACKEL SKRUV SKÄRMNING STIFT STYRNING STÅNG STÖD TÄTNING TY63H TY63F TY63B TY63E TY63F TY63D TY63A TY63L TY63G TY63C TY63H TY63H TY63G TY63C TY63B TY63A TY63G TY63K TY63F TY63A TY63B TY63C TY63A TY63F TY63D TY63E TY63C

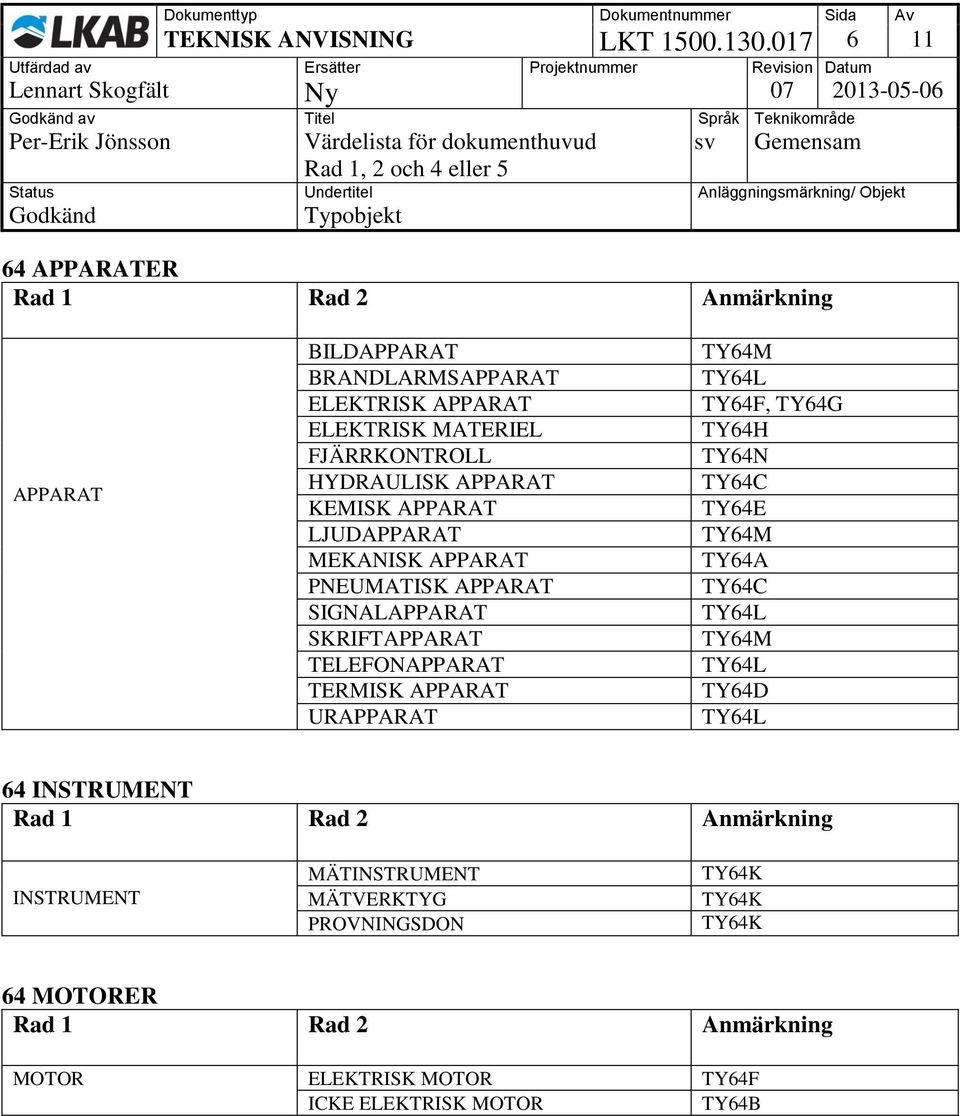

6 TEKNISK ANVISNING LKT av Titel Språk Teknikområde 64 APPARATER APPARAT BILDAPPARAT BRANDLARMSAPPARAT ELEKTRISK APPARAT ELEKTRISK MATERIEL FJÄRRKONTROLL HYDRAULISK APPARAT KEMISK APPARAT LJUDAPPARAT MEKANISK APPARAT PNEUMATISK APPARAT SIGNALAPPARAT SKRIFTAPPARAT TELEFONAPPARAT TERMISK APPARAT URAPPARAT TY64M TY64L TY64F, TY64G TY64H TY64N TY64C TY64E TY64M TY64A TY64C TY64L TY64M TY64L TY64D TY64L 64 INSTRUMENT INSTRUMENT MÄTINSTRUMENT MÄTVERKTYG PROVNINGSDON TY64K TY64K TY64K 64 MOTORER MOTOR ELEKTRISK MOTOR TY64F ICKE ELEKTRISK MOTOR TY64B

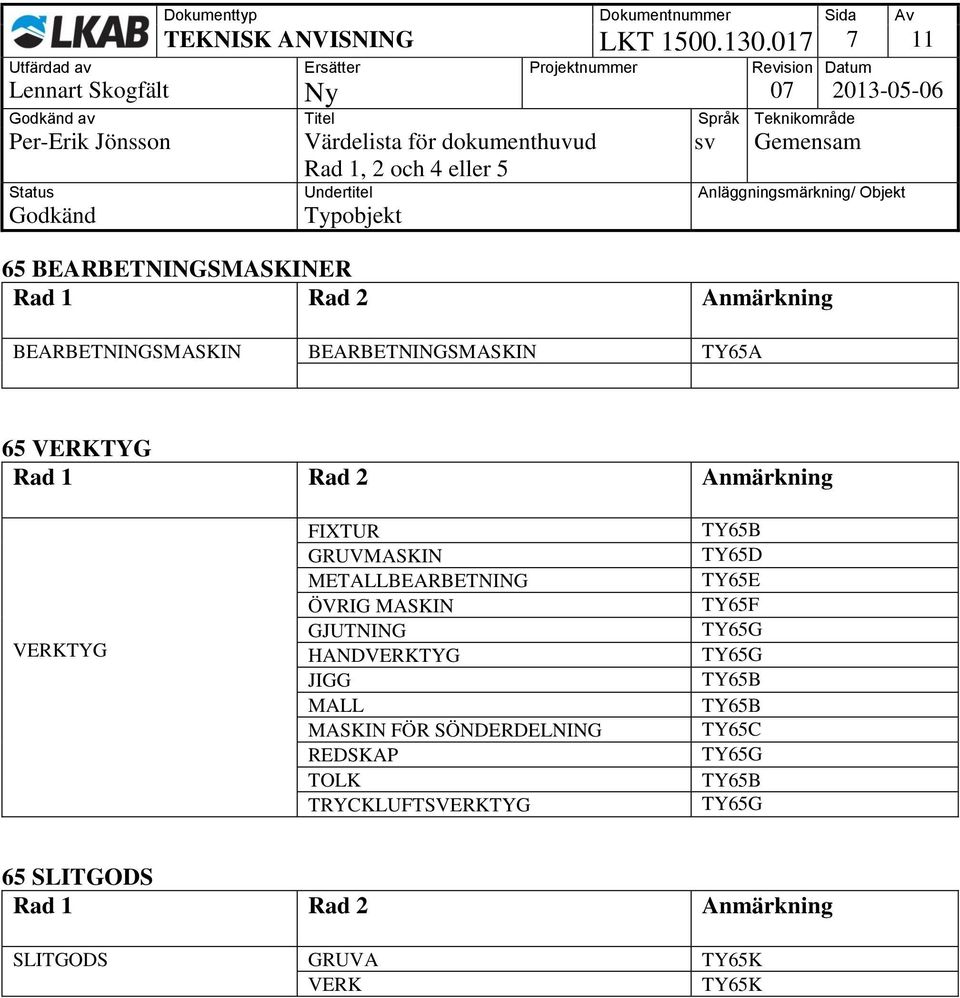

7 TEKNISK ANVISNING LKT av Titel Språk Teknikområde 65 BEARBETNINGSMASKINER BEARBETNINGSMASKIN BEARBETNINGSMASKIN TY65A 65 VERKTYG VERKTYG FIXTUR GRUVMASKIN METALLBEARBETNING ÖVRIG MASKIN GJUTNING HANDVERKTYG JIGG MALL MASKIN FÖR SÖNDERDELNING REDSKAP TOLK TRYCKLUFTSVERKTYG TY65B TY65D TY65E TY65F TY65G TY65G TY65B TY65B TY65C TY65G TY65B TY65G 65 SLITGODS SLITGODS GRUVA TY65K VERK TY65K

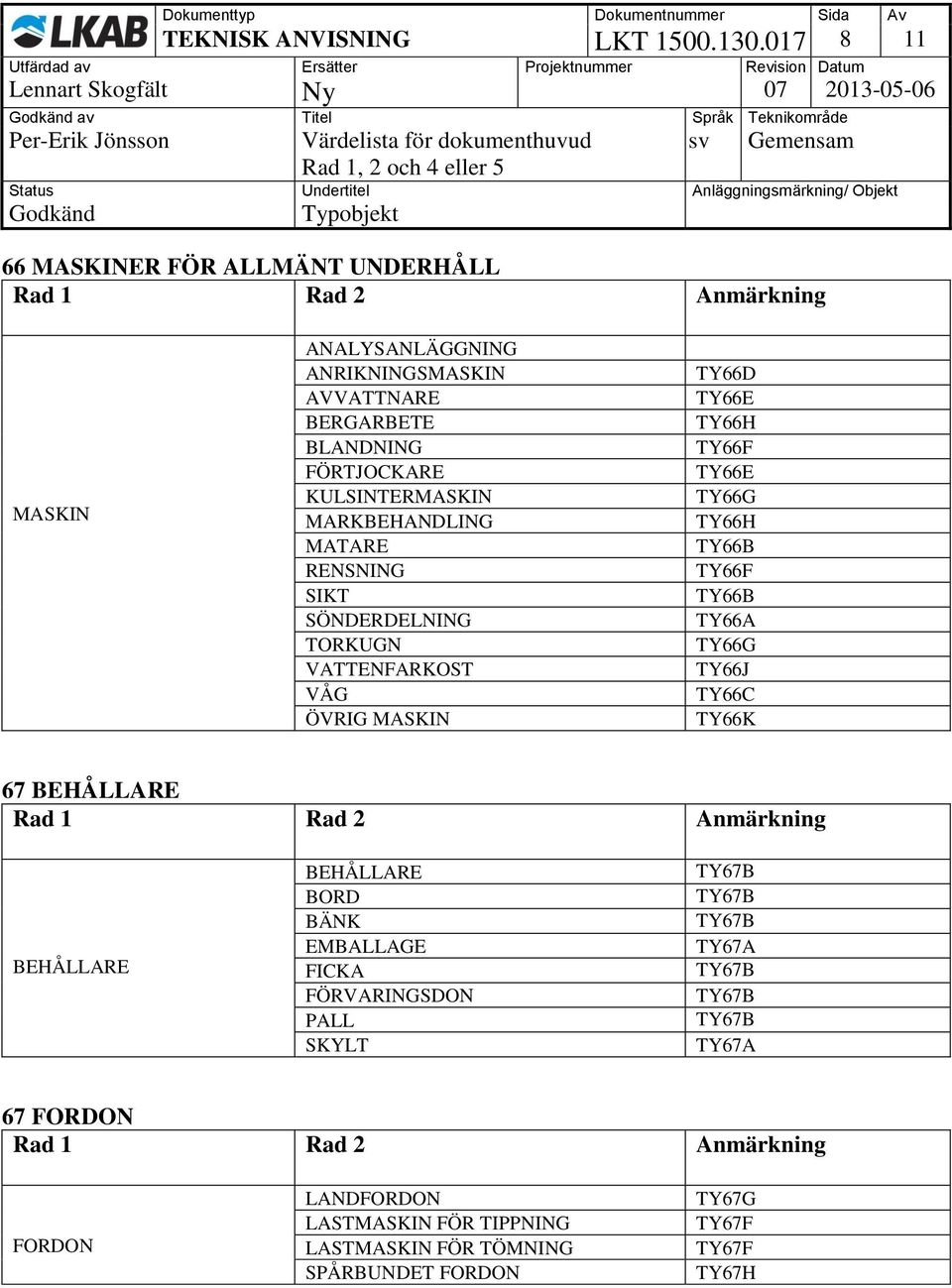

8 TEKNISK ANVISNING LKT av Titel Språk Teknikområde 66 MASKINER FÖR ALLMÄNT UNDERHÅLL MASKIN ANALYSANLÄGGNING ANRIKNINGSMASKIN AVVATTNARE BERGARBETE BLANDNING FÖRTJOCKARE KULSINTERMASKIN MARKBEHANDLING MATARE RENSNING SIKT SÖNDERDELNING TORKUGN VATTENFARKOST VÅG ÖVRIG MASKIN TY66D TY66E TY66H TY66F TY66E TY66G TY66H TY66B TY66F TY66B TY66A TY66G TY66J TY66C TY66K 67 BEHÅLLARE BEHÅLLARE BEHÅLLARE BORD BÄNK EMBALLAGE FICKA FÖRVARINGSDON PALL SKYLT TY67A TY67A 67 FORDON FORDON LANDFORDON LASTMASKIN FÖR TIPPNING LASTMASKIN FÖR TÖMNING SPÅRBUNDET FORDON TY67G TY67F TY67F TY67H

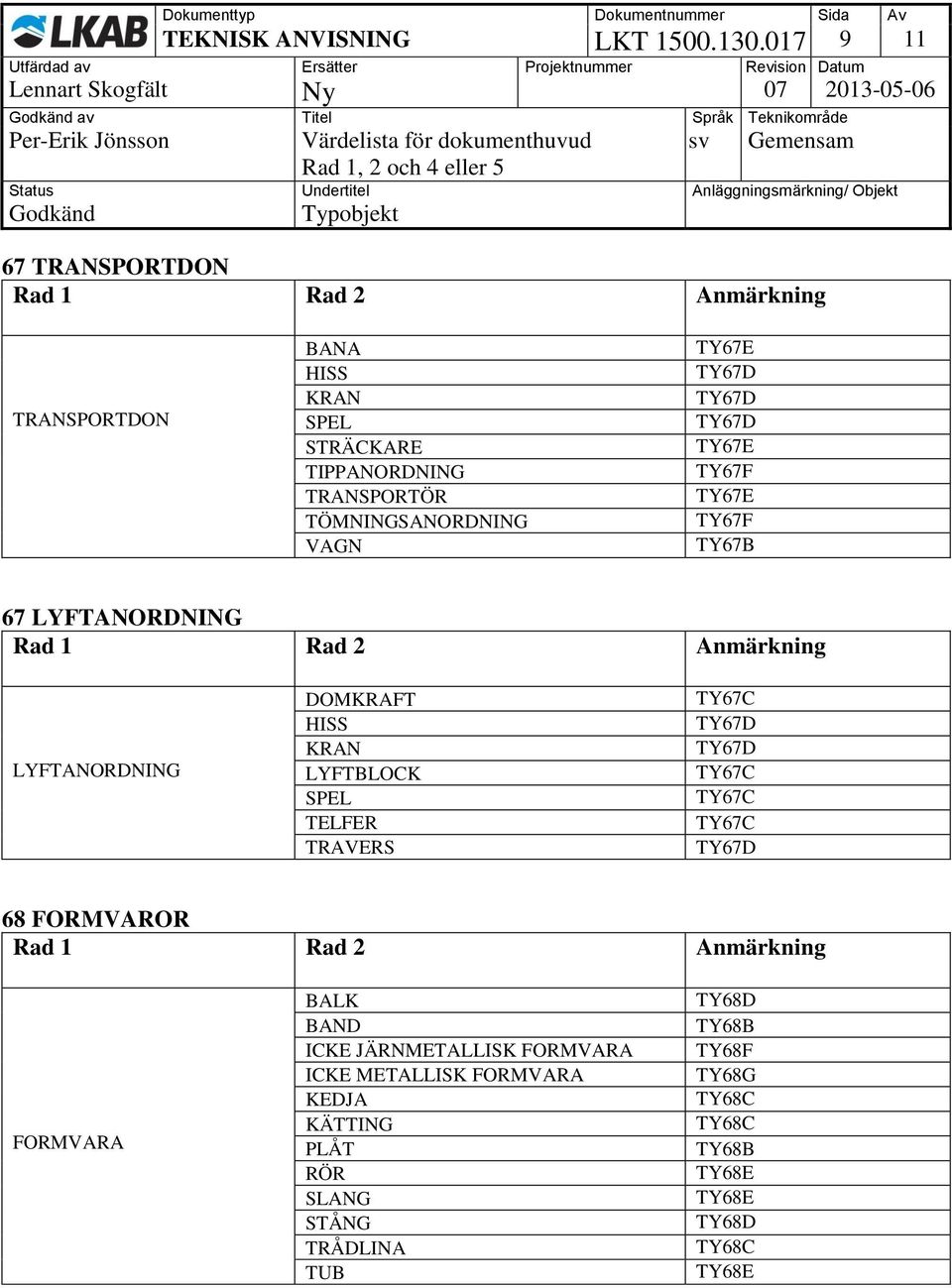

9 TEKNISK ANVISNING LKT av Titel Språk Teknikområde 67 TRANSPORTDON TRANSPORTDON BANA HISS KRAN SPEL STRÄCKARE TIPPANORDNING TRANSPORTÖR TÖMNINGSANORDNING VAGN TY67E TY67E TY67F TY67E TY67F 67 LYFTANORDNING LYFTANORDNING DOMKRAFT HISS KRAN LYFTBLOCK SPEL TELFER TRAVERS TY67C TY67C TY67C TY67C 68 FORMVAROR FORMVARA BALK BAND ICKE JÄRNMETALLISK FORMVARA ICKE METALLISK FORMVARA KEDJA KÄTTING PLÅT RÖR SLANG STÅNG TRÅDLINA TUB TY68D TY68B TY68F TY68G TY68C TY68C TY68B TY68E TY68E TY68D TY68C TY68E

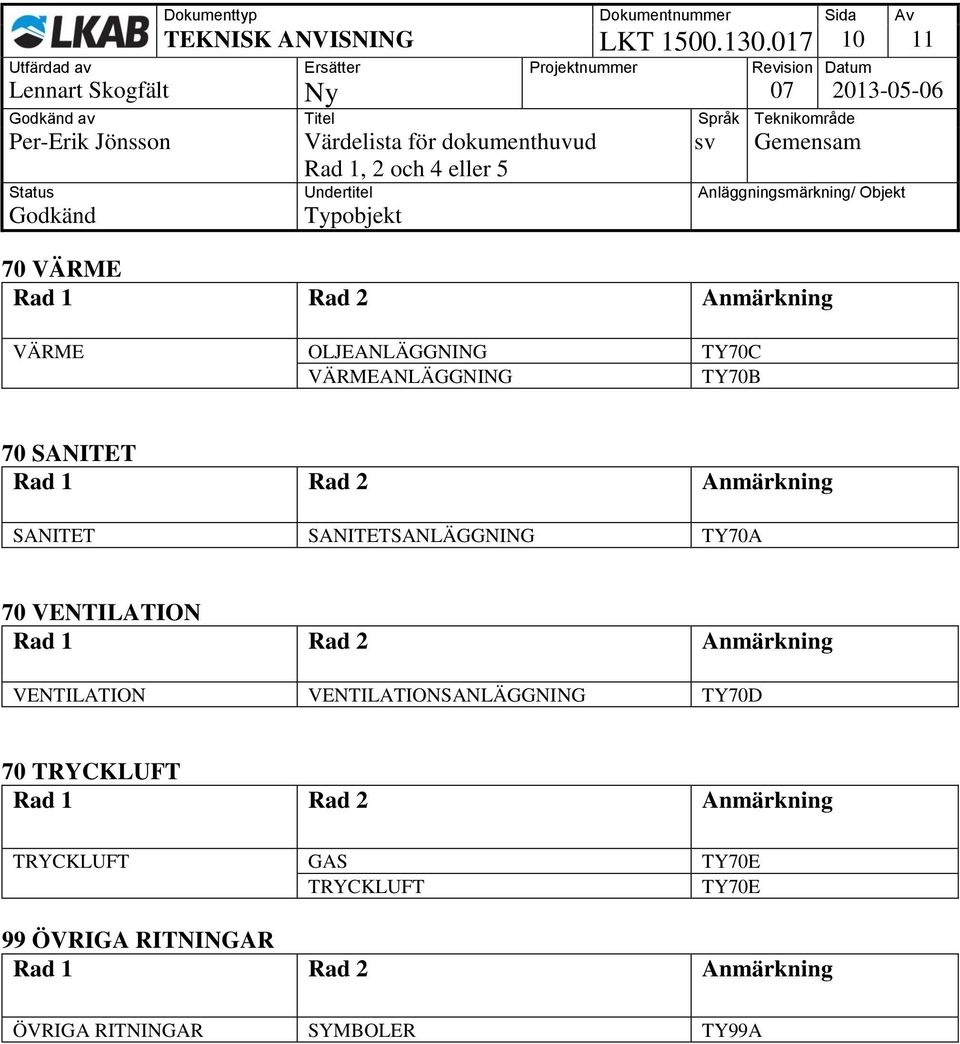

10 TEKNISK ANVISNING LKT av Titel Språk Teknikområde 70 VÄRME VÄRME OLJEANLÄGGNING TY70C VÄRMEANLÄGGNING TY70B 70 SANITET SANITET SANITETSANLÄGGNING TY70A 70 VENTILATION VENTILATION VENTILATIONSANLÄGGNING TY70D 70 TRYCKLUFT TRYCKLUFT GAS TY70E TRYCKLUFT TY70E 99 ÖVRIGA RITNINGAR ÖVRIGA RITNINGAR SYMBOLER TY99A

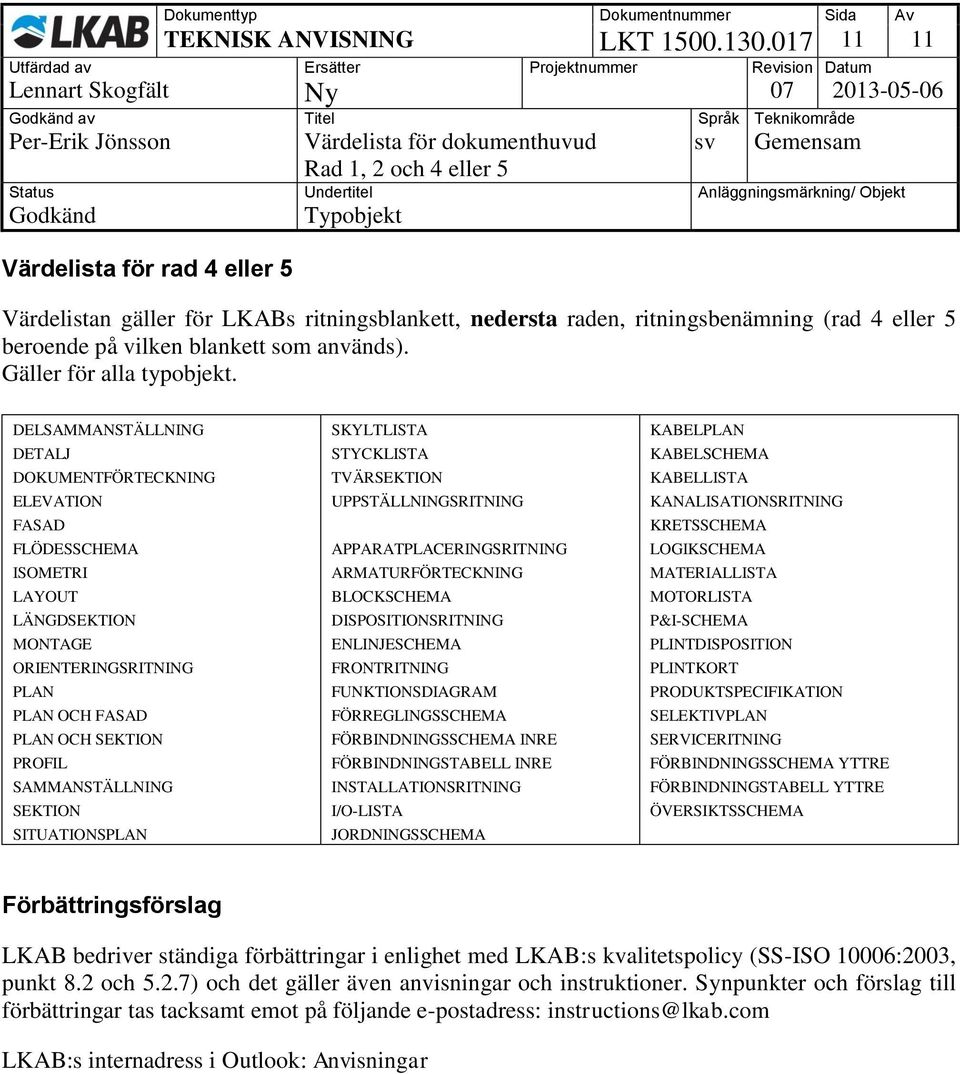

11 TEKNISK ANVISNING LKT av Titel Språk Teknikområde Värdelista för rad 4 eller 5 Värdelistan gäller för LKABs ritningsblankett, nedersta raden, ritningsbenämning (rad 4 eller 5 beroende på vilken blankett som används). Gäller för alla typobjekt. DELSAMMANSTÄLLNING DETALJ DOKUMENTFÖRTECKNING ELEVATION FASAD FLÖDESSCHEMA ISOMETRI LAYOUT LÄNGDSEKTION MONTAGE ORIENTERINGSRITNING PLAN PLAN OCH FASAD PLAN OCH SEKTION PROFIL SAMMANSTÄLLNING SEKTION SITUATIONSPLAN SKYLTLISTA STYCKLISTA TVÄRSEKTION UPPSTÄLLNINGSRITNING APPARATPLACERINGSRITNING ARMATURFÖRTECKNING BLOCKSCHEMA DISPOSITIONSRITNING ENLINJESCHEMA FRONTRITNING FUNKTIONSDIAGRAM FÖRREGLINGSSCHEMA FÖRBINDNINGSSCHEMA INRE FÖRBINDNINGSTABELL INRE INSTALLATIONSRITNING I/O-LISTA JORDNINGSSCHEMA KABELPLAN KABELSCHEMA KABELLISTA KANALISATIONSRITNING KRETSSCHEMA LOGIKSCHEMA MATERIALLISTA MOTORLISTA P&I-SCHEMA PLINTDISPOSITION PLINTKORT PRODUKTSPECIFIKATION SELEKTIVPLAN SERVICERITNING FÖRBINDNINGSSCHEMA YTTRE FÖRBINDNINGSTABELL YTTRE ÖVERSIKTSSCHEMA Förbättringsförslag LKAB bedriver ständiga förbättringar i enlighet med LKAB:s kvalitetspolicy (SS-ISO 10006:2003, punkt 8.2 och 5.2.7) och det gäller även anvisningar och instruktioner. Synpunkter och förslag till förbättringar tas tacksamt emot på följande e-postadress: instructions@lkab.com LKAB:s internadress i Outlook: Anvisningar
