KONTROLL UNDER MONTAGE Bilaga nr 1

Transkript

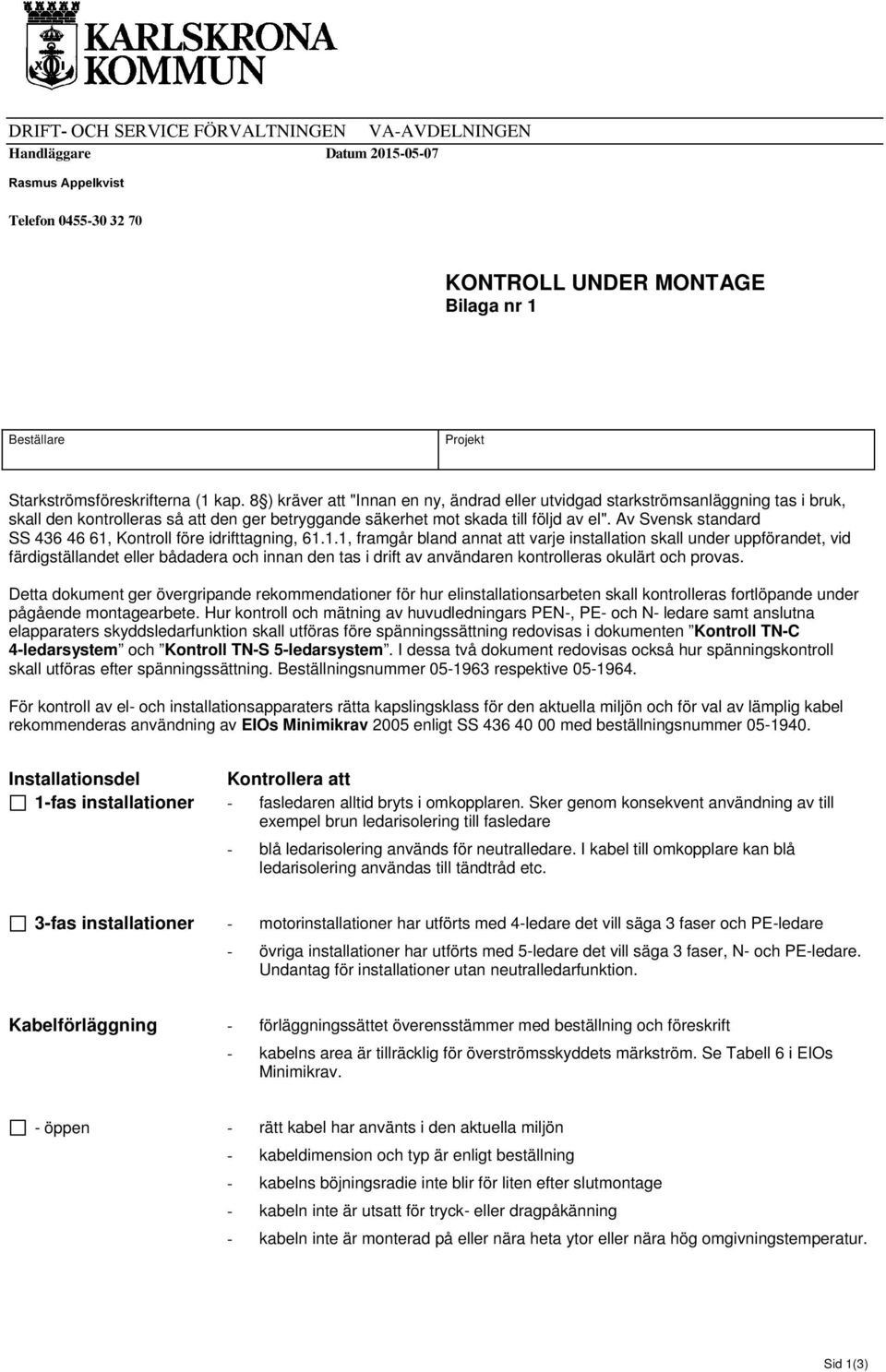

1 DRIFT- OCH SERVICE FÖRVALTNINGEN VA-AVDELNINGEN Handläggare Datum Rasmus Appelkvist Telefon KONTROLL UNDER MONTAGE Bilaga nr 1 Beställare Projekt Starkströmsföreskrifterna (1 kap. 8 ) kräver att "Innan en ny, ändrad eller utvidgad starkströmsanläggning tas i bruk, skall den kontrolleras så att den ger betryggande säkerhet mot skada till följd av el". Av Svensk standard SS , Kontroll före idrifttagning, , framgår bland annat att varje installation skall under uppförandet, vid färdigställandet eller bådadera och innan den tas i drift av användaren kontrolleras okulärt och provas. Detta dokument ger övergripande rekommendationer för hur elinstallationsarbeten skall kontrolleras fortlöpande under pågående montagearbete. Hur kontroll och mätning av huvudledningars PEN-, PE- och N- ledare samt anslutna elapparaters skyddsledarfunktion skall utföras före spänningssättning redovisas i dokumenten Kontroll TN-C 4-ledarsystem och Kontroll TN-S 5-ledarsystem. I dessa två dokument redovisas också hur spänningskontroll skall utföras efter spänningssättning. Beställningsnummer respektive För kontroll av el- och installationsapparaters rätta kapslingsklass för den aktuella miljön och för val av lämplig kabel rekommenderas användning av EIOs Minimikrav 2005 enligt SS med beställningsnummer Installationsdel Kontrollera att 1-fas installationer - fasledaren alltid bryts i omkopplaren. Sker genom konsekvent användning av till exempel brun ledarisolering till fasledare - blå ledarisolering används för neutralledare. I kabel till omkopplare kan blå ledarisolering användas till tändtråd etc. 3-fas installationer - motorinstallationer har utförts med 4-ledare det vill säga 3 faser och PE-ledare - övriga installationer har utförts med 5-ledare det vill säga 3 faser, N- och PE-ledare. Undantag för installationer utan neutralledarfunktion. Kabelförläggning - förläggningssättet överensstämmer med beställning och föreskrift - kabelns area är tillräcklig för överströmsskyddets märkström. Se Tabell 6 i EIOs Minimikrav. - öppen - rätt kabel har använts i den aktuella miljön - kabeldimension och typ är enligt beställning - kabelns böjningsradie inte blir för liten efter slutmontage - kabeln inte är utsatt för tryck- eller dragpåkänning - kabeln inte är monterad på eller nära heta ytor eller nära hög omgivningstemperatur. Sid 1(3)

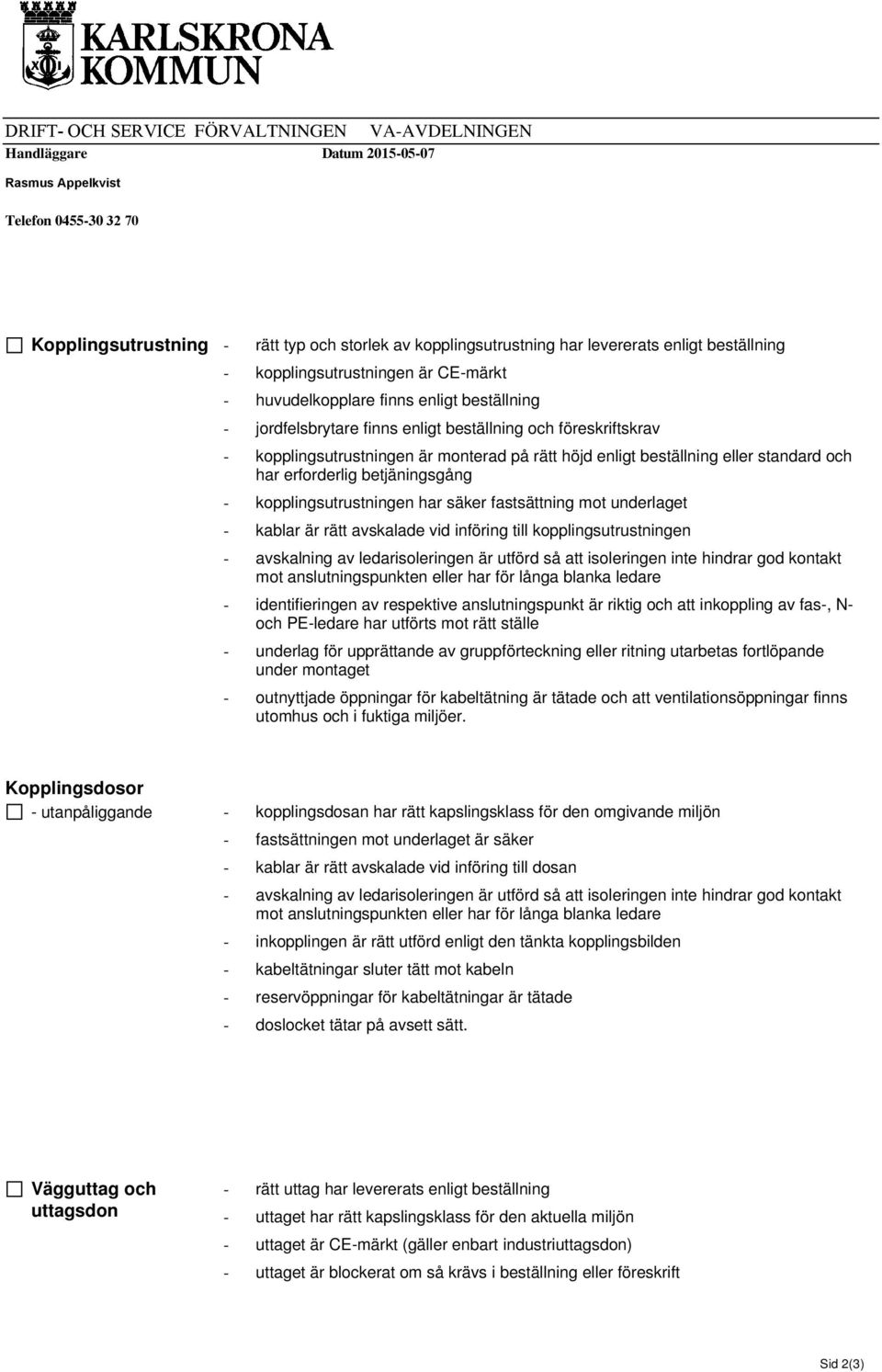

2 DRIFT- OCH SERVICE FÖRVALTNINGEN VA-AVDELNINGEN Handläggare Datum Rasmus Appelkvist Telefon Kopplingsutrustning - rätt typ och storlek av kopplingsutrustning har levererats enligt beställning - kopplingsutrustningen är CE-märkt - huvudelkopplare finns enligt beställning - jordfelsbrytare finns enligt beställning och föreskriftskrav - kopplingsutrustningen är monterad på rätt höjd enligt beställning eller standard och har erforderlig betjäningsgång - kopplingsutrustningen har säker fastsättning mot underlaget - kablar är rätt avskalade vid införing till kopplingsutrustningen mot anslutningspunkten eller har för långa blanka ledare - identifieringen av respektive anslutningspunkt är riktig och att inkoppling av fas-, N- och PE-ledare har utförts mot rätt ställe - underlag för upprättande av gruppförteckning eller ritning utarbetas fortlöpande under montaget - outnyttjade öppningar för kabeltätning är tätade och att ventilationsöppningar finns utomhus och i fuktiga miljöer. Kopplingsdosor - utanpåliggande - kopplingsdosan har rätt kapslingsklass för den omgivande miljön - fastsättningen mot underlaget är säker - kablar är rätt avskalade vid införing till dosan mot anslutningspunkten eller har för långa blanka ledare - inkopplingen är rätt utförd enligt den tänkta kopplingsbilden - kabeltätningar sluter tätt mot kabeln - reservöppningar för kabeltätningar är tätade - doslocket tätar på avsett sätt. Vägguttag och uttagsdon - rätt uttag har levererats enligt beställning - uttaget har rätt kapslingsklass för den aktuella miljön - uttaget är CE-märkt (gäller enbart industriuttagsdon) - uttaget är blockerat om så krävs i beställning eller föreskrift Sid 2(3)

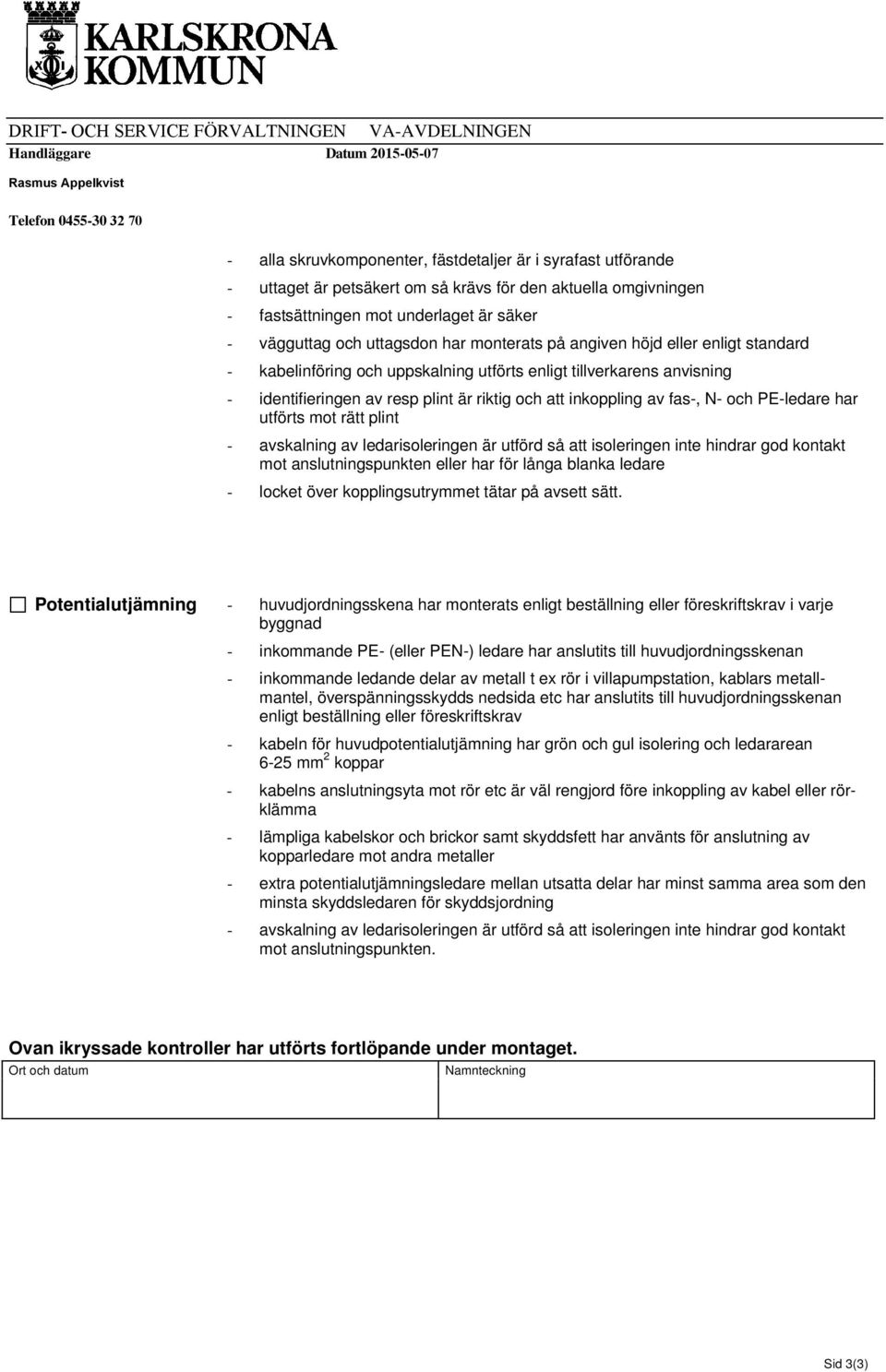

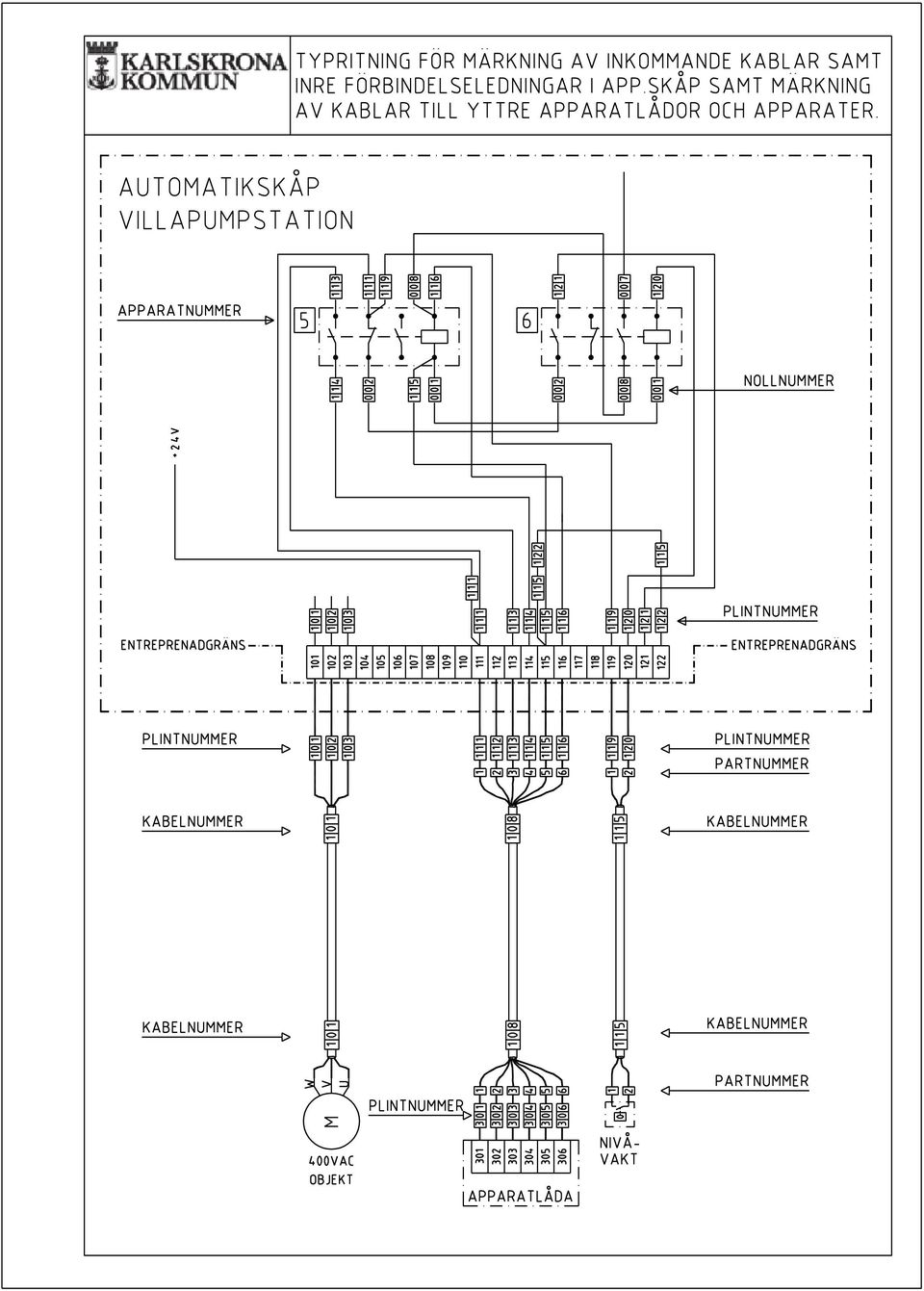

3 DRIFT- OCH SERVICE FÖRVALTNINGEN VA-AVDELNINGEN Handläggare Datum Rasmus Appelkvist Telefon alla skruvkomponenter, fästdetaljer är i syrafast utförande - uttaget är petsäkert om så krävs för den aktuella omgivningen - fastsättningen mot underlaget är säker - vägguttag och uttagsdon har monterats på angiven höjd eller enligt standard - kabelinföring och uppskalning utförts enligt tillverkarens anvisning - identifieringen av resp plint är riktig och att inkoppling av fas-, N- och PE-ledare har utförts mot rätt plint mot anslutningspunkten eller har för långa blanka ledare - locket över kopplingsutrymmet tätar på avsett sätt. Potentialutjämning - huvudjordningsskena har monterats enligt beställning eller föreskriftskrav i varje byggnad - inkommande PE- (eller PEN-) ledare har anslutits till huvudjordningsskenan - inkommande ledande delar av metall t ex rör i villapumpstation, kablars metallmantel, överspänningsskydds nedsida etc har anslutits till huvudjordningsskenan enligt beställning eller föreskriftskrav - kabeln för huvudpotentialutjämning har grön och gul isolering och ledararean 6-25 mm 2 koppar - kabelns anslutningsyta mot rör etc är väl rengjord före inkoppling av kabel eller rörklämma - lämpliga kabelskor och brickor samt skyddsfett har använts för anslutning av kopparledare mot andra metaller - extra potentialutjämningsledare mellan utsatta delar har minst samma area som den minsta skyddsledaren för skyddsjordning mot anslutningspunkten. Ovan ikryssade kontroller har utförts fortlöpande under montaget. Ort och datum Namnteckning Sid 3(3)

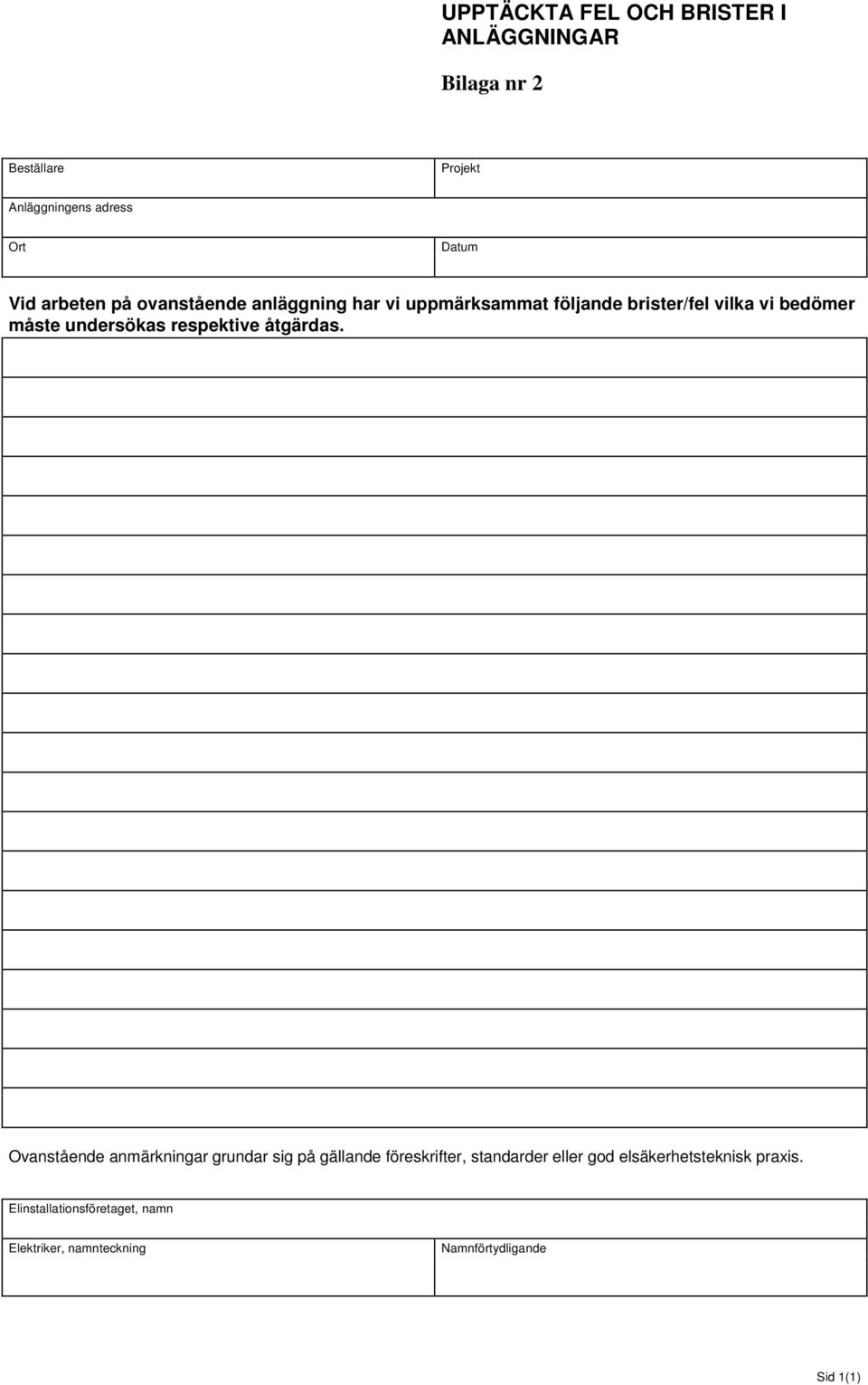

4 UPPTÄCKTA FEL OCH BRISTER I ANLÄGGNINGAR Bilaga nr 2 Beställare Projekt Anläggningens adress Ort Datum Vid arbeten på ovanstående anläggning har vi uppmärksammat följande brister/fel vilka vi bedömer måste undersökas respektive åtgärdas. Ovanstående anmärkningar grundar sig på gällande föreskrifter, standarder eller god elsäkerhetsteknisk praxis. Elinstallationsföretaget, namn Elektriker, namnteckning Namnförtydligande Sid 1(1)

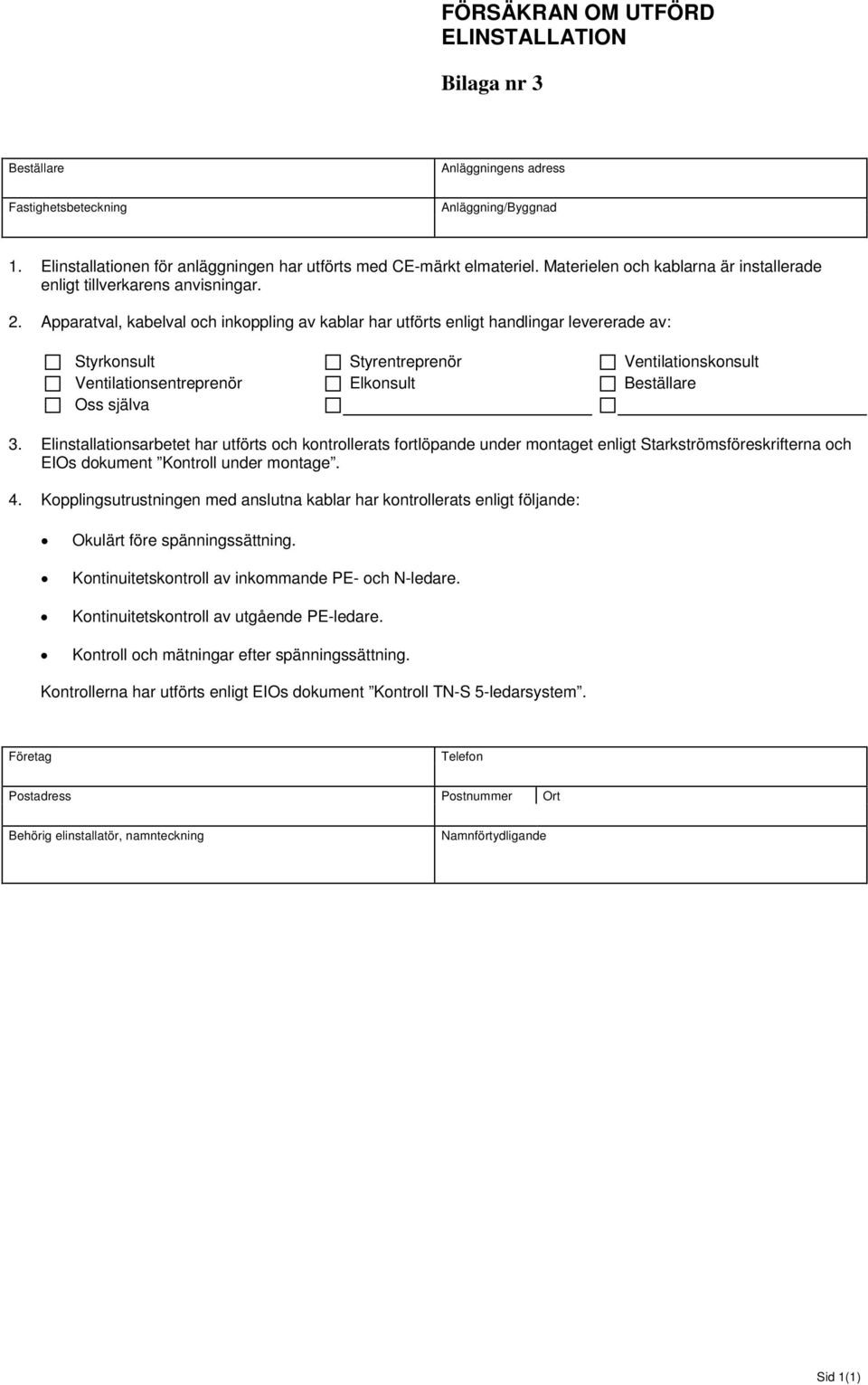

5 FÖRSÄKRAN OM UTFÖRD ELINSTALLATION Bilaga nr 3 Beställare Anläggningens adress Fastighetsbeteckning Anläggning/Byggnad 1. Elinstallationen för anläggningen har utförts med CE-märkt elmateriel. Materielen och kablarna är installerade enligt tillverkarens anvisningar. 2. Apparatval, kabelval och inkoppling av kablar har utförts enligt handlingar levererade av: Styrkonsult Styrentreprenör Ventilationskonsult Ventilationsentreprenör Elkonsult Beställare Oss själva 3. Elinstallationsarbetet har utförts och kontrollerats fortlöpande under montaget enligt Starkströmsföreskrifterna och EIOs dokument Kontroll under montage. 4. Kopplingsutrustningen med anslutna kablar har kontrollerats enligt följande: Okulärt före spänningssättning. Kontinuitetskontroll av inkommande PE- och N-ledare. Kontinuitetskontroll av utgående PE-ledare. Kontroll och mätningar efter spänningssättning. Kontrollerna har utförts enligt EIOs dokument Kontroll TN-S 5-ledarsystem. Företag Telefon Postadress Postnummer Ort Behörig elinstallatör, namnteckning Namnförtydligande Sid 1(1)
