Elinstallationsreglerna. Utgåva

Transkript

1 Elinstallationsreglerna Utgåva

2 Elinstallationsreglerna Baserad på internationell standard IEC CENELEC Lågspänning

3 7 delar Elinstallationsreglerna

4 7 Delar 1. Ändamål och grundläggande principer 2. Definitioner ordförklaringar 3. Allmänna förutsättningar 4. Skydd av personer, husdjur och egendom 5. Val och montering av material 6. Kontroll 7. Fordringar för särskilda slag av installationer eller utrymmen

5 Elinstallationsreglerna Hierarktiskt system Del 13 Kapitel 131 Avsnitt Punkt Underpunkt

6 Del 1 Ändamål och grundläggande principer Projektering Montering Kontroll

7 Del 1 Grundläggande fordringar Detaljerade anvisningar ges i andra delar

8 Del 2 Definitioner och ordförklaringar Basskydd Felskydd

9 Del 2 Definitioner och ordförklaringar Sladd : flexibel kabel med begränsat antal ledare och liten area.

10 Del 2 Definitioner och ordförklaringar Potentialutjämning Skyddsutjämningsledare Funktionsutjämningsledare

11 Del 3 Allmänna förutsättningar TN-System

12 Del 3 Allmänna förutsättningar TT-System

13 Del 3 Allmänna förutsättningar IT-System

14 Del 4 Skydd av personer, husdjur och egendom 41 Skydd mot elchock 42 Skydd mot termiska verkningar 43 Skydd mot överströmmar 44 Skydd mot spänningsvariationer

15 Del 4 Skydd av personer, husdjur och egendom 410 Farliga spänningsförande delar får inte vara åtkomliga. Ledande åtkomliga delar får inte anta farlig spänning vid normal drift eller första fel.

16 Del 4 Skydd av personer, husdjur och Skyddsmetoder egendom Automatisk frånkoppling av matning. (411) Förstärkt isolering (412) Skyddsseparation (413) Klenspänning (414)

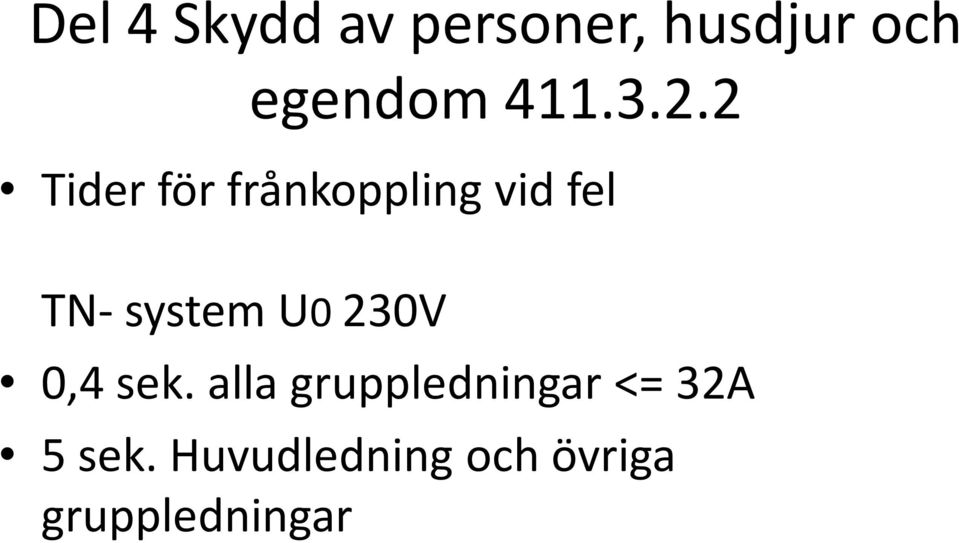

17 Del 4 Skydd av personer, husdjur och egendom Tider för frånkoppling vid fel TN- system U0 230V 0,4 sek. alla gruppledningar <= 32A 5 sek. Huvudledning och övriga gruppledningar

18 Del 4 Skydd av personer, husdjur och egendom Dubbel eller förstärkt isolering 412

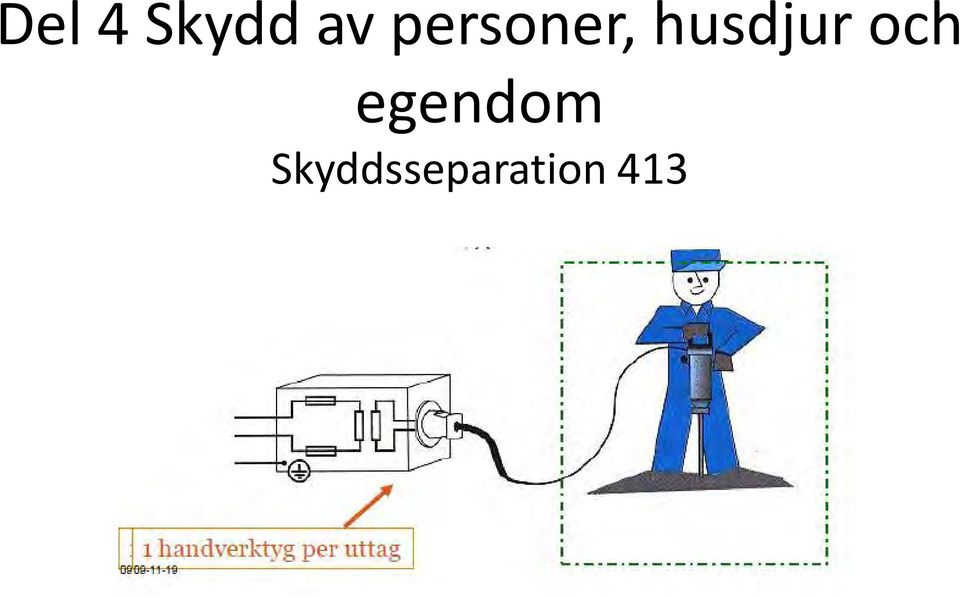

19 Del 4 Skydd av personer, husdjur och egendom Skyddsseparation 413

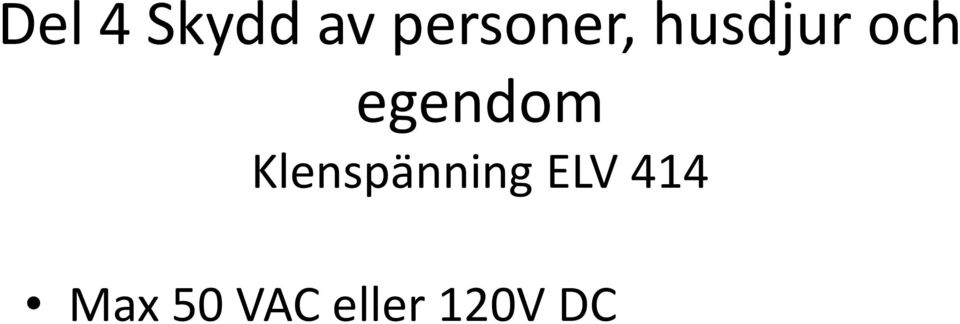

20 Del 4 Skydd av personer, husdjur och egendom Klenspänning ELV 414 Max 50 VAC eller 120V DC

21 Del 4 Skydd av personer, husdjur och Jordfelsbrytare egendom Tilläggsskydd 415 Kompletterande skyddsutjämning

22 Jordfelsbrytare Uttag som matas med max 20A Utomhus för flyttbar elmaterial 32A Badrum och Bastu alla gruppledningar ej bastuaggregat Bygg och rivningsplatser 30 ma uttag/handhållen material upp till 32A 500 ma > 32A Flera anläggningar enl. del 7

23 Potentialutjämning Skyddsutjämning Funktionsutjämning

24 Strömmens verkan på människan

25 Farlig beröringsspänning

26 Farlig beröringsspänning

27 Farlig beröringsspänning

28 Skyddsutjämning Inkommande rörledningar av metall Främmande ledande delar inne i byggnaden Armeringsjärn i betong Huvudjordningsskenan Jordtagsledare

29 Skyddsutjämning Alla berörbara ledande delar ska sammanbindas

30 Ledande delar

31 Inkommande rörledningar

32 Principskiss skyddsutjämning

33 Exempel på ringhuvudledning

34 Minimiarea Skyddsutjämningsledare som ansluts till huvudjordningsskenan - Cu 6mm 2 - Al 16mm 2 - Fe 50mm 2

35 Kompletterande skyddsutjämning 415.2

36 Badrum

37 Funktionsutjämning Potentialutjämning av funktionsskäl Elinstallationsreglerna kap. 444 Åskskydd

38 God elmiljö

39 Avsnitt 444 Förläggning

40 Zonindelning

41 Potentialutjämningsnät

42 Skydd mot termiska verkningar Skydd mot brand 422 Skyddsåtgärder mot brand

43 Skydd mot termiska verkningar Överströmmar 433.1

44 Skydd mot termiska verkningar Överströmmar Maximala ledartemperaturer (523.1) PVC 70 grader PEX EPR 90 grader Mineral 105 grader

45 Del 5 Val och montering av elmateriel Belastningsförmåga 523 Ledningen får inte bli för varm Area Förläggningsätt Strömvärde Skyddets märkström

46 Del 5 Val och montering av elmateriel Kortslutningsskydd Skyddet måste kunna lösa ut inom föreskriven tid. 0,4 eller 5 sekunder

47 Del 5 Val och montering av elmateriel Identifiering (514) Skyddsledare Gröngul PEN-ledare Gröngul med blått band Neutralledare Blå Funktionsjord Ej bestämd dock ej gröngul Biledare

48 Del 5 Val och montering av elmateriel Spänningsfall Normalt inte över 4% Spänningsfall (525) SS Huvudledning 2% Sammanlagt från servicesäkring till apparat 3%

49 Tillåtet?

50 Del 6 Kontroll Kontroll före idrifttagning Periodisk kontroll Dokumentationskrav

51 Kontroll före idrifttagning 61 Inspektion Provning Kontinutetstest Isolationstest 1MΩ Utlösningstider Jordfelsbrytare Fasföljd Funktion

52 Kontinuitetstest Tillförlitligt?

53

54

55 Del Allmänt 701 Bad och dusch 702 Bassänger 703 Bastu 704 Bygg och rivningsplatser 705 Lantbruk 706 Trånga utrymmen 708 Campingplatser

56 709 Småbåtshamnar 711 Mässor 712 Solcellsanläggningar 714 Utomhusbelysning 715 Klenspänning 717 Mobila arbetsplattformar 721 Husvagnar 729 Driftrum

57 740 Tivolin 750 Torra utrymmen 751 Fuktiga utrymmen Golv och takvärme

58 Del 7 Badrum 701 Kompletterande potentialutjämning Jordfelsbrytare Ny zonindelning

59 Områdesindelning badrum

60 Dusch utan kar

61 Badrum

62 Del 7 Bastu 703 Ny områdesindelning Jordfelsbrytare

63 Del 7 Bygg och rivningsplatser 704 Jordfelsbrytare

64 Del 7 Installationer i husvagnar och husbilar 721 Gångar för manöver och skötsel 729 Golv och takvärme 753
