1 1 STAFFANSTORPS ENERGI AB Lokala Bestämmelser Enligt SS utgåva 2

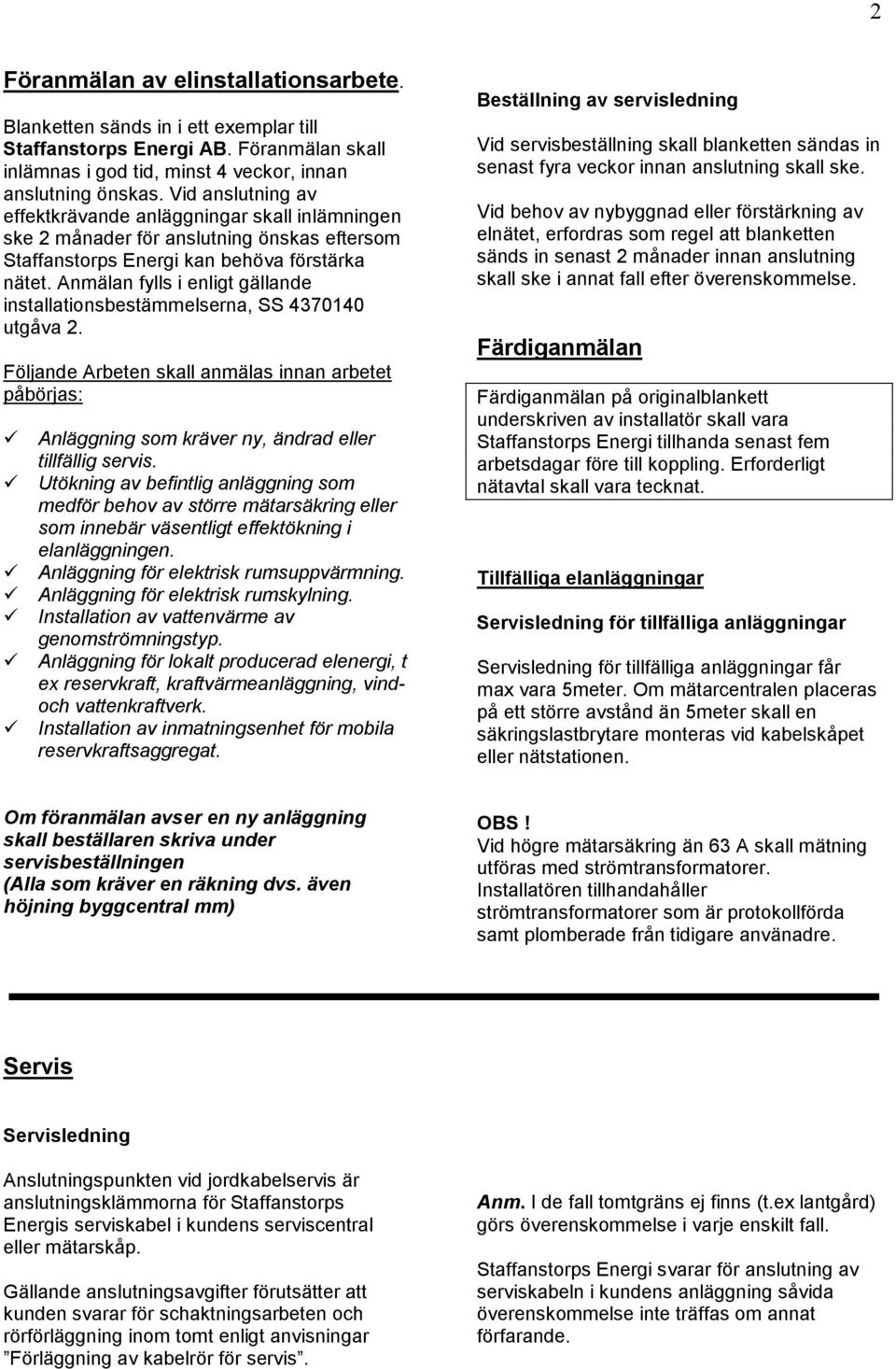

2 2 Föranmälan av elinstallationsarbete. Blanketten sänds in i ett exemplar till Staffanstorps Energi AB. Föranmälan skall inlämnas i god tid, minst 4 veckor, innan anslutning önskas. Vid anslutning av effektkrävande anläggningar skall inlämningen ske 2 månader för anslutning önskas eftersom Staffanstorps Energi kan behöva förstärka nätet. Anmälan fylls i enligt gällande installationsbestämmelserna, SS utgåva 2. Följande Arbeten skall anmälas innan arbetet påbörjas: Anläggning som kräver ny, ändrad eller tillfällig servis. Utökning av befintlig anläggning som medför behov av större mätarsäkring eller som innebär väsentligt effektökning i elanläggningen. Anläggning för elektrisk rumsuppvärmning. Anläggning för elektrisk rumskylning. Installation av vattenvärme av genomströmningstyp. Anläggning för lokalt producerad elenergi, t ex reservkraft, kraftvärmeanläggning, vindoch vattenkraftverk. Installation av inmatningsenhet för mobila reservkraftsaggregat. Beställning av servisledning Vid servisbeställning skall blanketten sändas in senast fyra veckor innan anslutning skall ske. Vid behov av nybyggnad eller förstärkning av elnätet, erfordras som regel att blanketten sänds in senast 2 månader innan anslutning skall ske i annat fall efter överenskommelse. Färdiganmälan Färdiganmälan på originalblankett underskriven av installatör skall vara Staffanstorps Energi tillhanda senast fem arbetsdagar före till koppling. Erforderligt nätavtal skall vara tecknat. Tillfälliga elanläggningar Servisledning för tillfälliga anläggningar Servisledning för tillfälliga anläggningar får max vara 5meter. Om mätarcentralen placeras på ett större avstånd än 5meter skall en säkringslastbrytare monteras vid kabelskåpet eller nätstationen. Om föranmälan avser en ny anläggning skall beställaren skriva under servisbeställningen (Alla som kräver en räkning dvs. även höjning byggcentral mm) OBS! Vid högre mätarsäkring än 63 A skall mätning utföras med strömtransformatorer. Installatören tillhandahåller strömtransformatorer som är protokollförda samt plomberade från tidigare använadre. Servis Servisledning Anslutningspunkten vid jordkabelservis är anslutningsklämmorna för Staffanstorps Energis serviskabel i kundens serviscentral eller mätarskåp. Gällande anslutningsavgifter förutsätter att kunden svarar för schaktningsarbeten och rörförläggning inom tomt enligt anvisningar Förläggning av kabelrör för servis. Anm. I de fall tomtgräns ej finns (t.ex lantgård) görs överenskommelse i varje enskilt fall. Staffanstorps Energi svarar för anslutning av serviskabeln i kundens anläggning såvida överenskommelse inte träffas om annat förfarande.

3 3 Förläggning av kabelrör för servis. Följande anvisningar gäller för förläggning av kabelrör för servis inom tomtmark: Ansvarsområde I nedanstående tabell kan arbetsfördelningen utläsas: Staffanstorps Energis Staffanstorps Energis Kundens Kundens Ansvarsområde Materiel Arbete Materiel Arbete Grävning, Återfyllning x Rör för elkabel x x Dragtråd i rör x x Elkabel x Kabelindragning x Föreskrifter, normer och anvisningar De bestämmelser och anvisningar som reglerar arbetet vid jordkabelförläggning kan sammanfattas enligt följande: ELSÄK-FS SEK Handbok 429 SS utgåva 2 SS utgåva 2 För dig som behöver El till din fastighet Elsäkerhetsverkets föreskrifter om utförande av elektriska starkströmsanläggningar Kabelförläggning i mark Elinstallationer i byggnader införing av el och elekablar i byggnader Elinstallationer i byggnader utrymme för el ochteleutrustningar i flerbostadshus Svensk Energis anvisningar Kabelskyddsrör Rör från byggnad till tomtgräns eller annan gräns enligt överenskommelse, förläggs enligt föregående bestämmelser och anvisningar samt enligt nedanstående tillägg och förtydligande. Rören skall uppfylla kraven enligt SEK Handbok 429 punkt Skydden skall vara utförda av plast (PEH, PEL eller PVC) och vara infärgade med gul markeringsfärg. Obs! Kabekskyddsrören skall ha invändig slät yta. Rördimensioner Kabelarea Ytterdiameter 6-25 mm² cu 50mm mm² Al 110mm 240 mm² Al 160mm Vid användning av färdiga rörböjar eller böjliga rör skall dessa ha följande böjningsradie: Ytterdiameter Böjningsradie 50 mm min 500mm 110 mm min 800mm 160 mm min 800mm För att uppnå rätt böjradie behövs två flexiböjar vid 90º vinkel

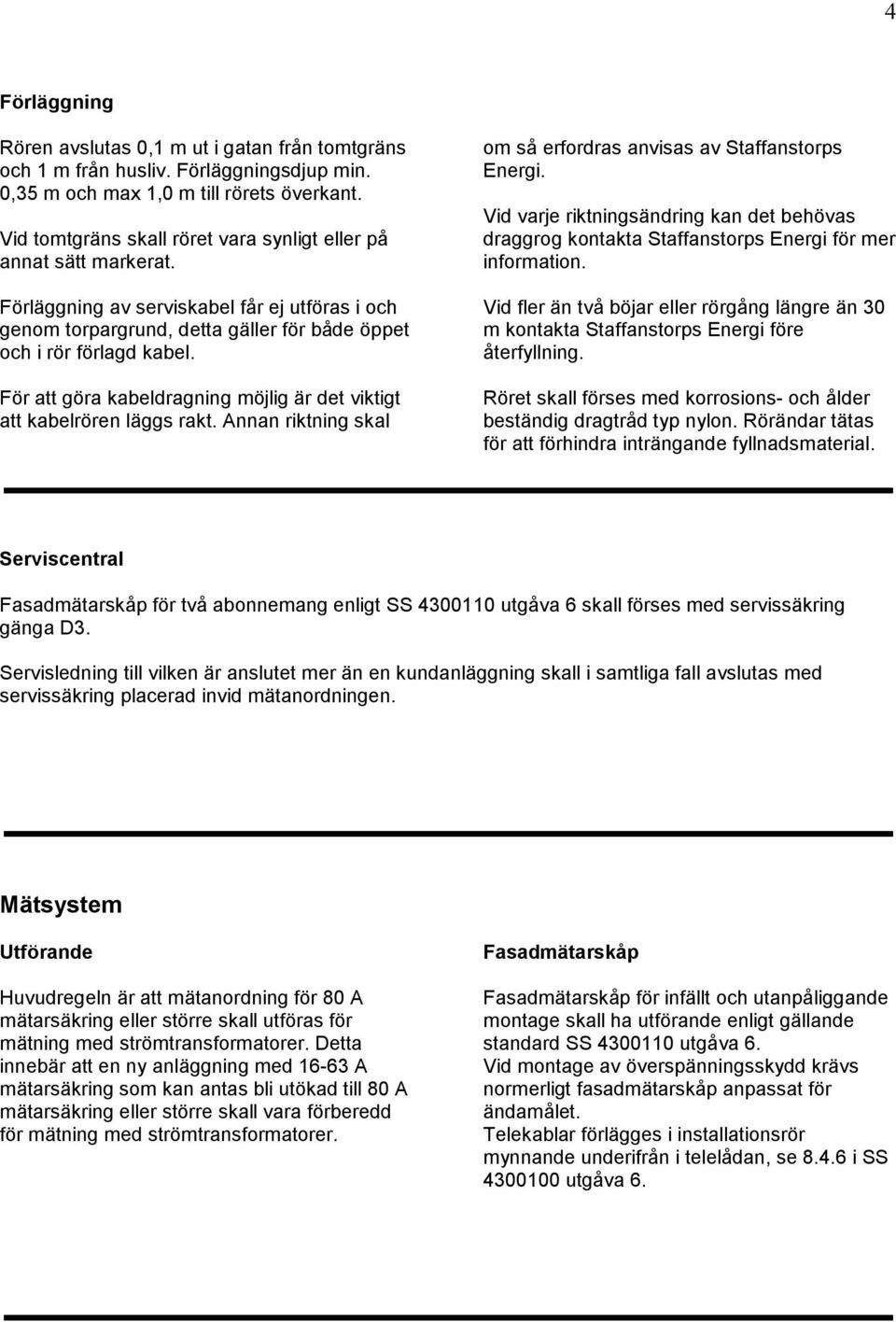

4 4 Förläggning Rören avslutas 0,1 m ut i gatan från tomtgräns och 1 m från husliv. Förläggningsdjup min. 0,35 m och max 1,0 m till rörets överkant. Vid tomtgräns skall röret vara synligt eller på annat sätt markerat. Förläggning av serviskabel får ej utföras i och genom torpargrund, detta gäller för både öppet och i rör förlagd kabel. För att göra kabeldragning möjlig är det viktigt att kabelrören läggs rakt. Annan riktning skal om så erfordras anvisas av Staffanstorps Energi. Vid varje riktningsändring kan det behövas draggrog kontakta Staffanstorps Energi för mer information. Vid fler än två böjar eller rörgång längre än 30 m kontakta Staffanstorps Energi före återfyllning. Röret skall förses med korrosions- och ålder beständig dragtråd typ nylon. Rörändar tätas för att förhindra inträngande fyllnadsmaterial. Serviscentral Fasadmätarskåp för två abonnemang enligt SS utgåva 6 skall förses med servissäkring gänga D3. Servisledning till vilken är anslutet mer än en kundanläggning skall i samtliga fall avslutas med servissäkring placerad invid mätanordningen. Mätsystem Utförande Huvudregeln är att mätanordning för 80 A mätarsäkring eller större skall utföras för mätning med strömtransformatorer. Detta innebär att en ny anläggning med A mätarsäkring som kan antas bli utökad till 80 A mätarsäkring eller större skall vara förberedd för mätning med strömtransformatorer. Fasadmätarskåp Fasadmätarskåp för infällt och utanpåliggande montage skall ha utförande enligt gällande standard SS utgåva 6. Vid montage av överspänningsskydd krävs normerligt fasadmätarskåp anpassat för ändamålet. Telekablar förlägges i installationsrör mynnande underifrån i telelådan, se i SS utgåva 6.

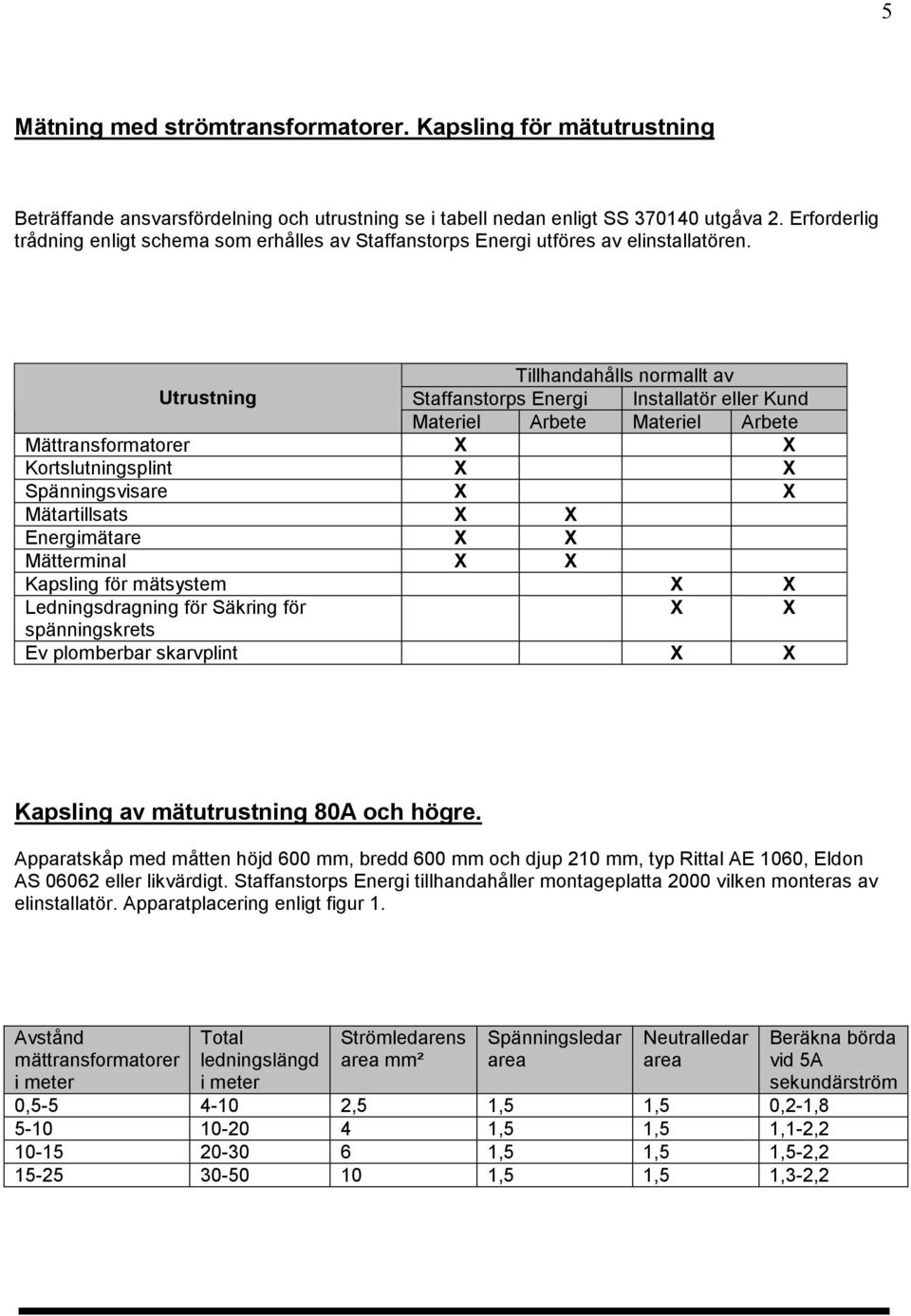

5 5 Mätning med strömtransformatorer. Kapsling för mätutrustning Beträffande sfördelning och utrustning se i tabell nedan enligt SS utgåva 2. Erforderlig trådning enligt schema som erhålles av Staffanstorps Energi utföres av elinstallatören. Tillhandahålls normallt av Utrustning Staffanstorps Energi Installatör eller Kund Materiel Arbete Materiel Arbete Mättransformatorer X X Kortslutningsplint X X Spänningsvisare X X Mätartillsats X X Energimätare X X Mätterminal X X Kapsling för mätsystem X X Ledningsdragning för Säkring för X X spänningskrets Ev plomberbar skarvplint X X Kapsling av mätutrustning 80A och högre. Apparatskåp med måtten höjd 600 mm, bredd 600 mm och djup 210 mm, typ Rittal AE 1060, Eldon AS eller likvärdigt. Staffanstorps Energi tillhandahåller montageplatta 2000 vilken monteras av elinstallatör. Apparatplacering enligt figur 1. Avstånd mättransformatorer i meter Total ledningslängd i meter Strömledarens area mm² Spänningsledar area Neutralledar area 0, ,5 1,5 1,5 0,2-1, ,5 1,5 1,1-2, ,5 1,5 1,5-2, ,5 1,5 1,3-2,2 Beräkna börda vid 5A sekundärström

6 6 Reservkraftaggregat Inmatningsenheten i figur 3 visar exempel på en elkopplare mot intagsstiften. Vid denna konstruktion gäller att elkopplaren skall ha frånskiljningsegenskaper enligt SS , SS-EN och SS- EN Detta innebär tillförlitlig lägesindikering, kontrollerad mekanism med normerade till och frånslagskrafter. Elkopplaren skall vara märkt med symbol för frånskiljare. Figur 3.

7 Exempel på utförande av lokalt jordtag enligt ELSÄK-FS 1995:5 7
