Presentation av NY produktgrupp

Transkript

1 Presentation av NY produktgrupp MARKMÄTARSKÅP enligt SVENSK STANDARD SS ,utg9 INFÖR SAMMANSLUTNING NätverkELSÄK Av KENT ANDERSSON, GARO AB SEK TK13,Ag-MÄTARSKÅP

2 INNEHÅLL 1. Branschnytt Utdrag av text,beträffande Markmätarskåpet, från SS ,utg 9 3. Figur på markmätarskåpets utförande, i SS ,utg 9 4. Utdrag ur förslag till nya elinstallationer för lågspänning SS 436 XX XX 5. Figur på markmätarskåp, enligt SS 436 xx xx, tillsammans med ett exempel på utförande av markmätarskåpet kå t 6. Gäller vid markmätarskåp montage 7. Kalkyl förslag på besparing för kund, beträffande byggströmsbehovet 8. Olika användningsalternativ 9. Elnätsföretagsfördelar, vid användandet av markmätarskåpet 10. Anskaffningsalternativ 11. Markmätarskåp för validering Sida 2

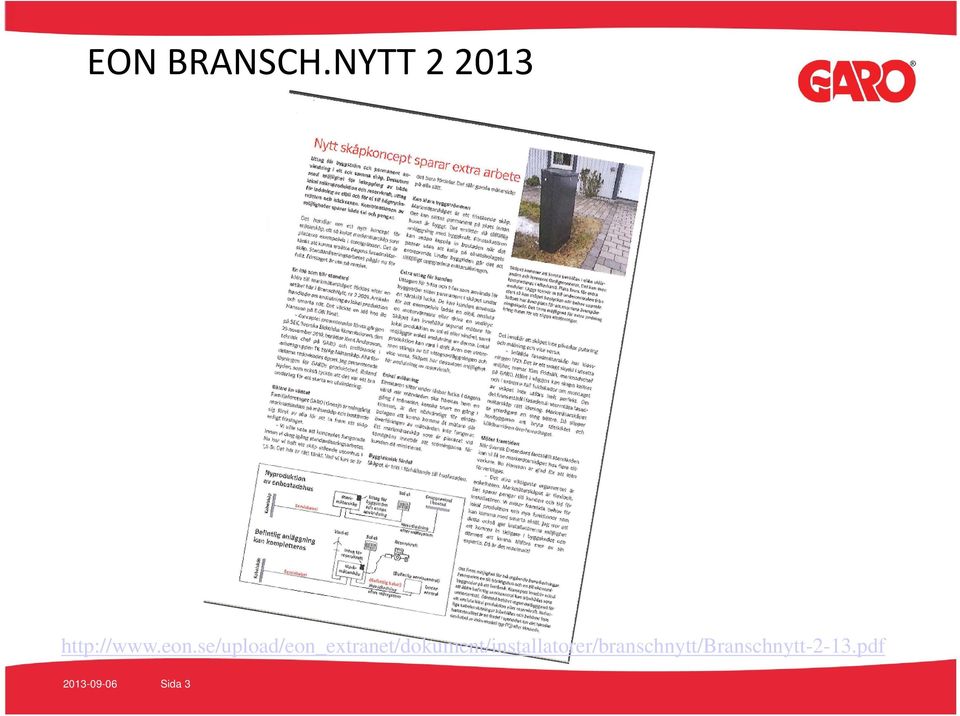

3 EON BRANSCH.NYTT Sida 3

4 Orientering SVENSK STANDARD SS Mätarskåp Meter cabinets Fasställd Utgåva 9 Ansvarig kommité SEK TK 13 Produkten markmätarskåp,med uttag för tillfällig el och permanent användning markmätarskåp Skåp avsett att placeras i mark, inom fastighet-/tomtgräns 8323M Markmätarskåp kå Vid användning av markmätarskåp, ska huvudjordningsskenan placeras vid byggnadens huvudcentral Markmätarskåpet ska uppfylla krav för kapslingsklass IP44. Markmätarskåpets anslutningsklämmor för serviskabel ska placeras minst 200mm från avlastningsklämman. För att lätt kunna dra in kabel i skåpet och utföra en ändavslutning, ska genomföringsplåten bestå av en öppen del Kunddel-kraft utrymme för tillsatsutrustning av starkströmstyp DIN-skena enligt standard för tillsatsutrustning. Skenans totala längd ska vara minst anpassad till 28 moduler(28x18mm),i markmätarskåp Markmätarskåp i skåputförande B-Markmätarskåp med anslutningsmöjligheter för lokal lproduktion, reservkraft samt gruppcentral Sida 4

5 SS ,utg Sida 5

6 SS 436 XX XX Elinstallationer för lågspänning Vägledning för anslutning, mätning, placering och montage av el och teleinstallationer Markmätarskåp kå mark placerat mätarskåp för enkundsanläggning 16 till 63 A, se SS Vid montage av markmätarskåp, ska ett tillräckligt antal kabelskyddsrör förläggas i tomtmark, mellan byggnad och markmätarskåpet. kå t ANM 2 Placering av markmätarskåp bör göras på ett sådant sätt att skåpet placeras innanför tomtgränsen och om möjligt förberedas för det antal kablar/kabelskyddsrör som ska anslutas till skåpet. En- och tvåbostadshus förses normalt med fasadmätarskåp. Mätarskåp ska vara utförda enligt SS , utg.9. ANM 3 föredra. Från byggnadens energisparsynpunkt är utanpåliggande fasadmätarskåp eller markmätarskåp att Markmätarskåpet bör placeras omkring 1 m från tomtgräns Användning av byggnadens ordinarie servisledning som byggkraftleverans Om t.ex. markmätarskåp ska användas för elnätanslutningen till byggnaden kan detta skåp även användas till att ta ut byggkraft Sida 6

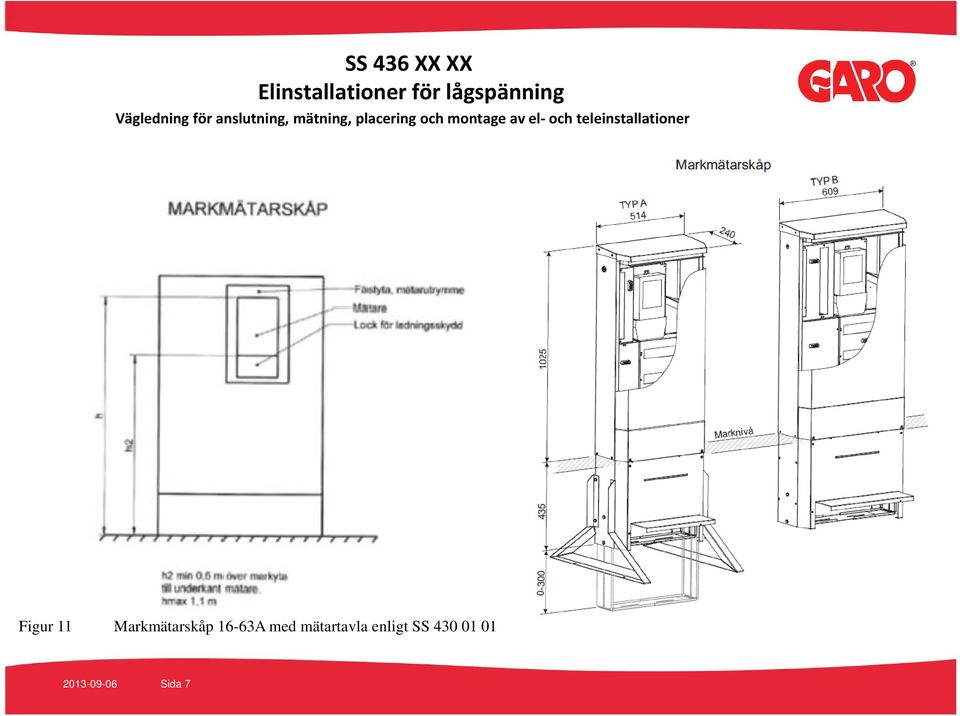

7 SS 436 XX XX Elinstallationer för lågspänning Vägledning för anslutning, mätning, placering och montage av el och teleinstallationer Figur 11 Markmätarskåp 16-63A 63A med mätartavla enligt SS Sida 7

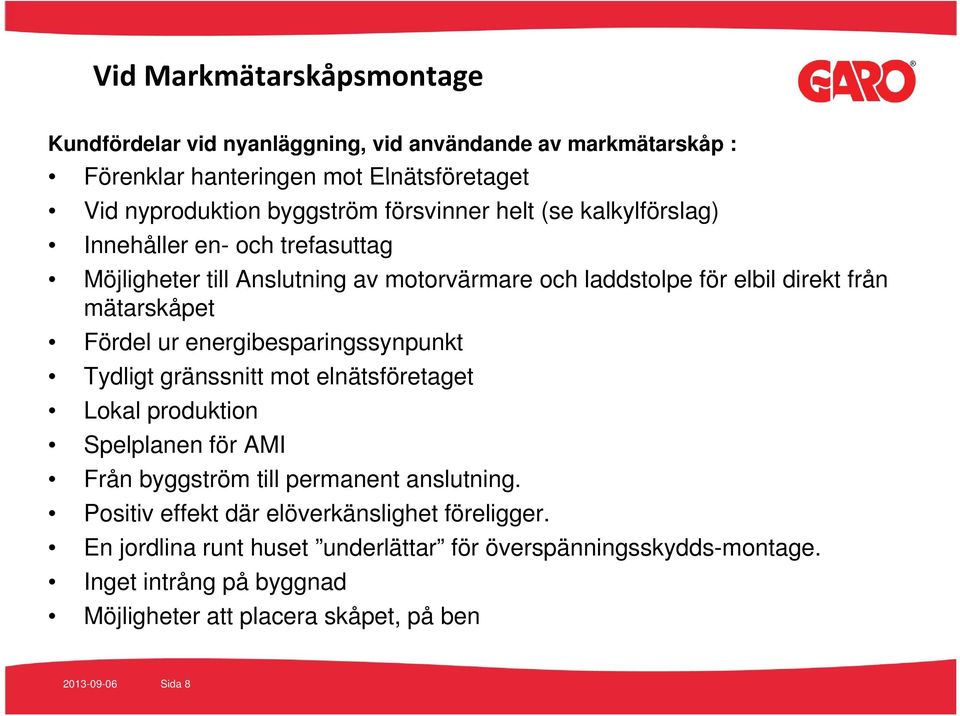

8 Vid Markmätarskåpsmontage Kundfördelar vid nyanläggning, vid användande av markmätarskåp : Förenklar hanteringen mot Elnätsföretaget Vid nyproduktion byggström försvinner helt (se kalkylförslag) Innehåller en- och trefasuttag Möjligheter till Anslutning av motorvärmare och laddstolpe för elbil direkt från mätarskåpet Fördel ur energibesparingssynpunkt Tydligt gränssnitt mot elnätsföretaget Lokal produktion Spelplanen för AMI Från byggström till permanent anslutning. Positiv effekt där elöverkänslighet föreligger. En jordlina runt huset underlättar för överspänningsskydds-montage. Inget intrång på byggnad Möjligheter jg att placera skåpet, på ben Sida 8

9 Exempel på besparing Ett Kalkylförslag på Besparing för kund vid nyanslutning med byggströmsbehov under omkring 2,5 månad, vid användande av markmätarskåp kå : Kundanläggning 16 Amp 25 Amp Anslutningsavgift(Tillfällig el) 3 250,00 Hyra byggcentral 5 665,00 Arbetskostnad inkl. resor 1 000,00 SUMMA KRONOR 9 915,00 inkl. moms Kundanläggning 35 Amp 63 Amp Anslutningsavgift(Tillfällig el) 4 250,00 Hyra byggcentral 6 015,00 Arbetskostnad inkl. resor 1 000,00 SUMMA KRONOR ,00 inkl.moms Notera att Arbetskostnad inkl. resor, kan vara lågt satt, med 1000 kr. Det kan behövas mera tid för installatör med hanteringen av tillfällig el lösningen Sida 9

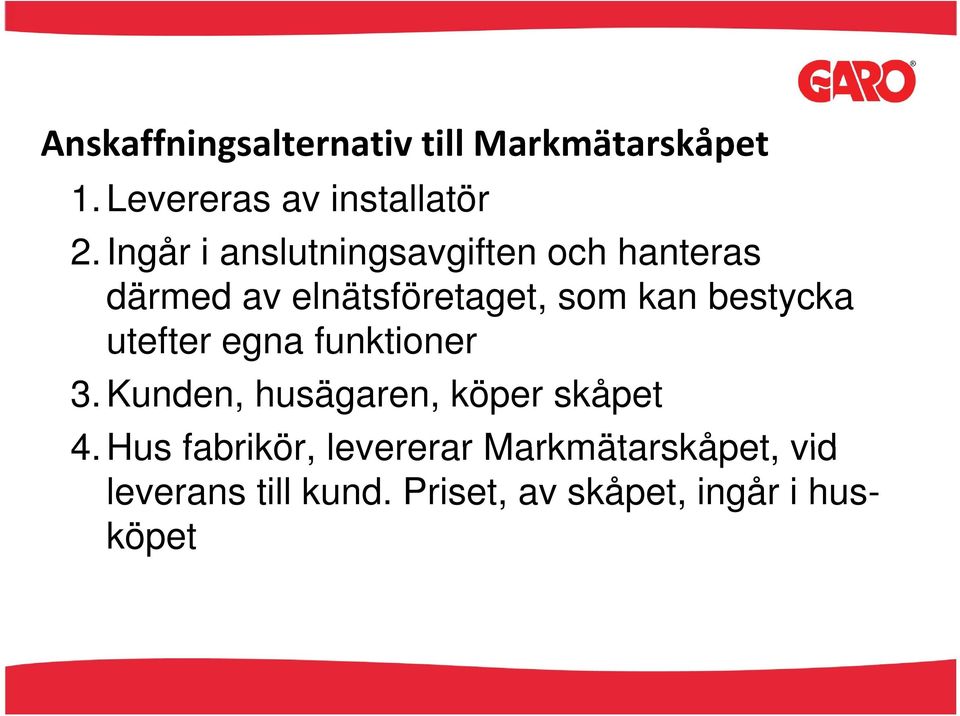

10 Användningsalternativ för MARKMÄTARSKÅP Befintlig serviscentral kan bibehållas utan ingrepp vid anslutning av lokal l produktion Enkelt att ansluta lokal produktion Enkelt att komplettera med anslutningsmöjlighet för reservkraft Enkelt att ansluta utgående huvud och gruppledningar vid framtida behov Markmätarskåpet kan på ett smidigt sätt, ersätta ett mätarskåp monterat på gammal/rutten stolpe Sida 10

11 Elnätsföretagsfördelar Vid användande av markmätarskåp Förenklad administration då den permanenta anslutningen klarar byggströmsbehovet Anslutningen inklusive mätaruppsättning färdigställs i sin helhet genom ett besök Minskad administration Tydligt gränssnitt mot kunden Inga anläggningsdelar tillhörande det koncessionerade elnätet i kundens byggnad Möjlighet att vara kunden behjälplig i elöverkänslighetssammanhang, där rekommendationer till TT-nät kan vara en lösning, vilket kan skapas med Markmätarskåpet. Minimerat intrång på kundens tomt. Möjligheter att placera skåpet, på ben, i kabelgrav, vilket kan underlätta vid anslutning av serviskabel Sida 11

12 Anskaffningsalternativ till Markmätarskåpet 1. Levereras av installatör 2. Ingår i anslutningsavgiften g och hanteras därmed av elnätsföretaget, som kan bestycka utefter egna funktioner 3. Kunden, husägaren, köper skåpet 4. Hus fabrikör, levererar Markmätarskåpet, vid leverans till kund. Priset, av skåpet, ingår i hus- köpet

13 Markmätarskåp under validering,2010
