Övningsuppgifter Starkströmsföreskrifter, Elinstallationsregler.

Transkript

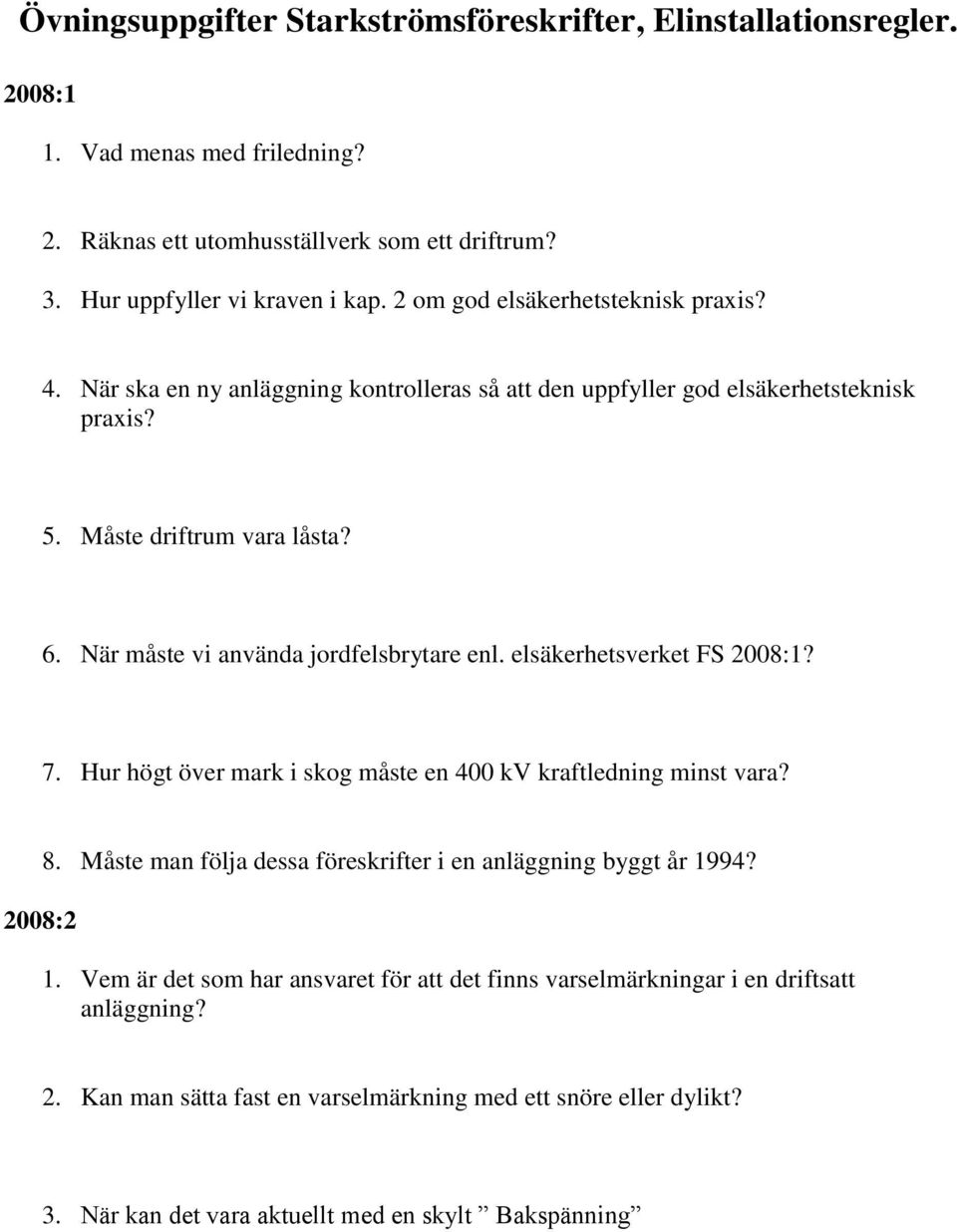

1 Övningsuppgifter Starkströmsföreskrifter, Elinstallationsregler. 2008:1 1. Vad menas med friledning? 2. Räknas ett utomhusställverk som ett driftrum? 3. Hur uppfyller vi kraven i kap. 2 om god elsäkerhetsteknisk praxis? 4. När ska en ny anläggning kontrolleras så att den uppfyller god elsäkerhetsteknisk praxis? 5. Måste driftrum vara låsta? 6. När måste vi använda jordfelsbrytare enl. elsäkerhetsverket FS 2008:1? 7. Hur högt över mark i skog måste en 400 kv kraftledning minst vara? 2008:2 8. Måste man följa dessa föreskrifter i en anläggning byggt år 1994? 1. Vem är det som har ansvaret för att det finns varselmärkningar i en driftsatt anläggning? 2. Kan man sätta fast en varselmärkning med ett snöre eller dylikt? 3. När kan det vara aktuellt med en skylt Bakspänning

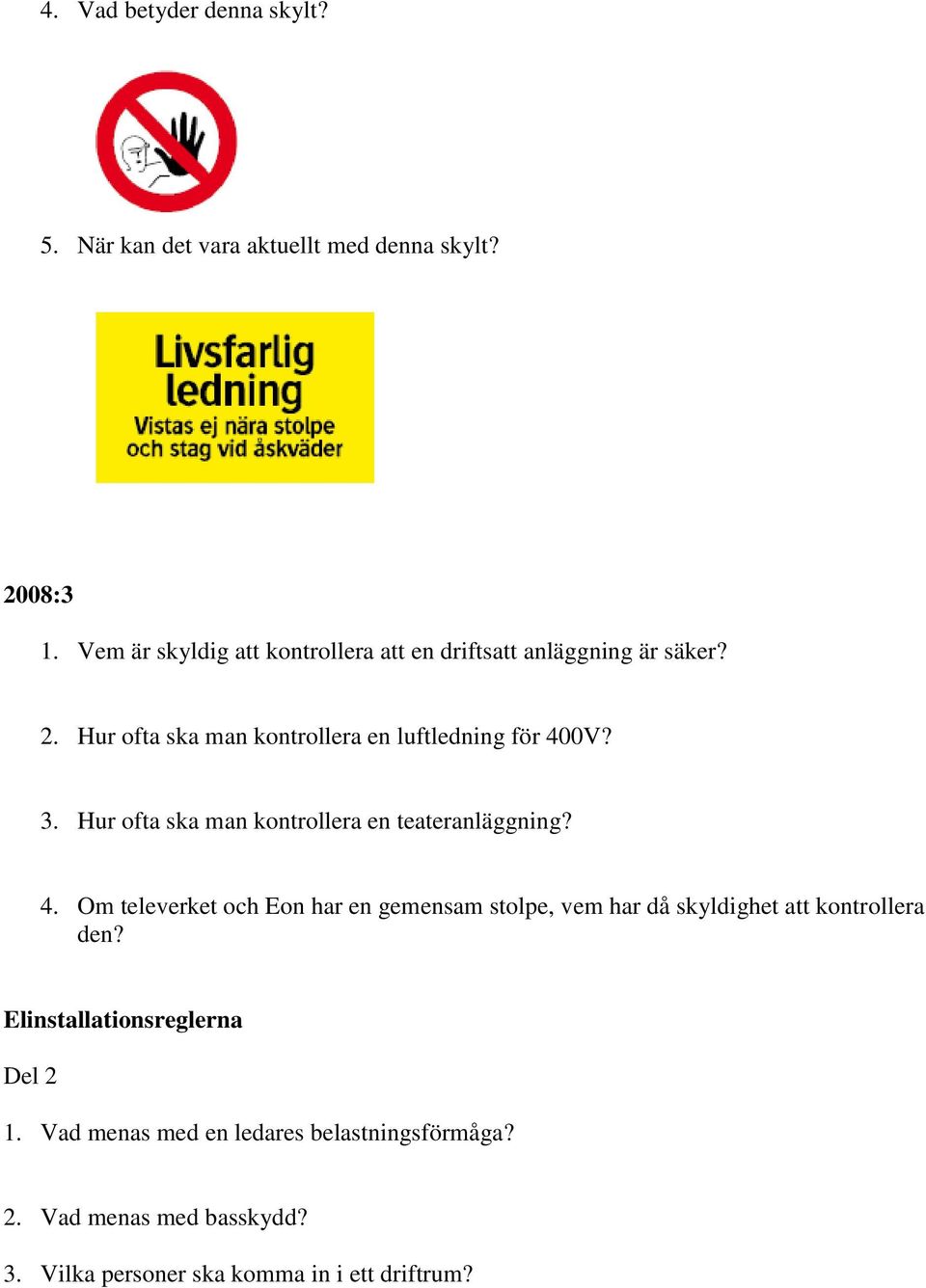

2 4. Vad betyder denna skylt? 5. När kan det vara aktuellt med denna skylt? 2008:3 1. Vem är skyldig att kontrollera att en driftsatt anläggning är säker? 2. Hur ofta ska man kontrollera en luftledning för 400V? 3. Hur ofta ska man kontrollera en teateranläggning? 4. Om televerket och Eon har en gemensam stolpe, vem har då skyldighet att kontrollera den? Elinstallationsreglerna Del 2 1. Vad menas med en ledares belastningsförmåga? 2. Vad menas med basskydd? 3. Vilka personer ska komma in i ett driftrum?

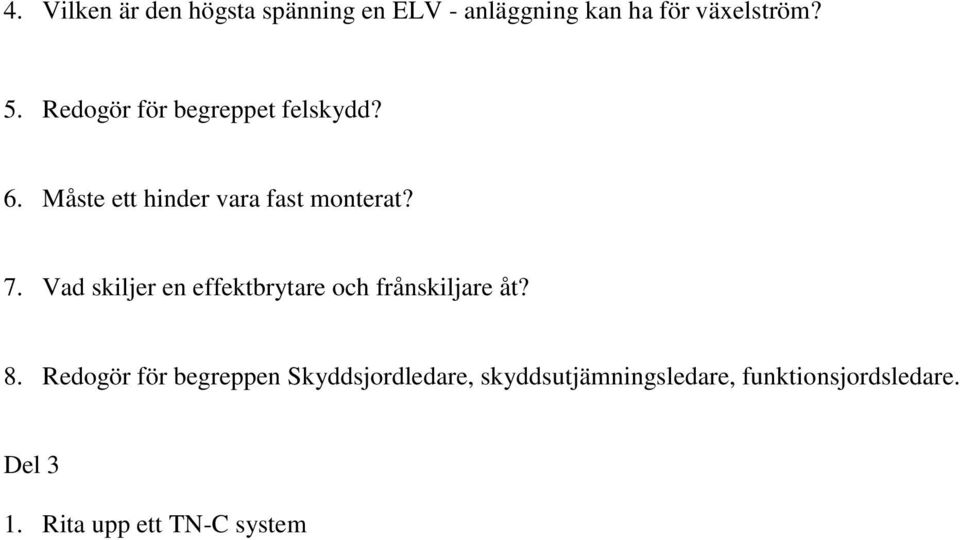

3 4. Vilken är den högsta spänning en ELV - anläggning kan ha för växelström? 5. Redogör för begreppet felskydd? 6. Måste ett hinder vara fast monterat? 7. Vad skiljer en effektbrytare och frånskiljare åt? 8. Redogör för begreppen Skyddsjordledare, skyddsutjämningsledare, funktionsjordsledare. Del 3 1. Rita upp ett TN-C system

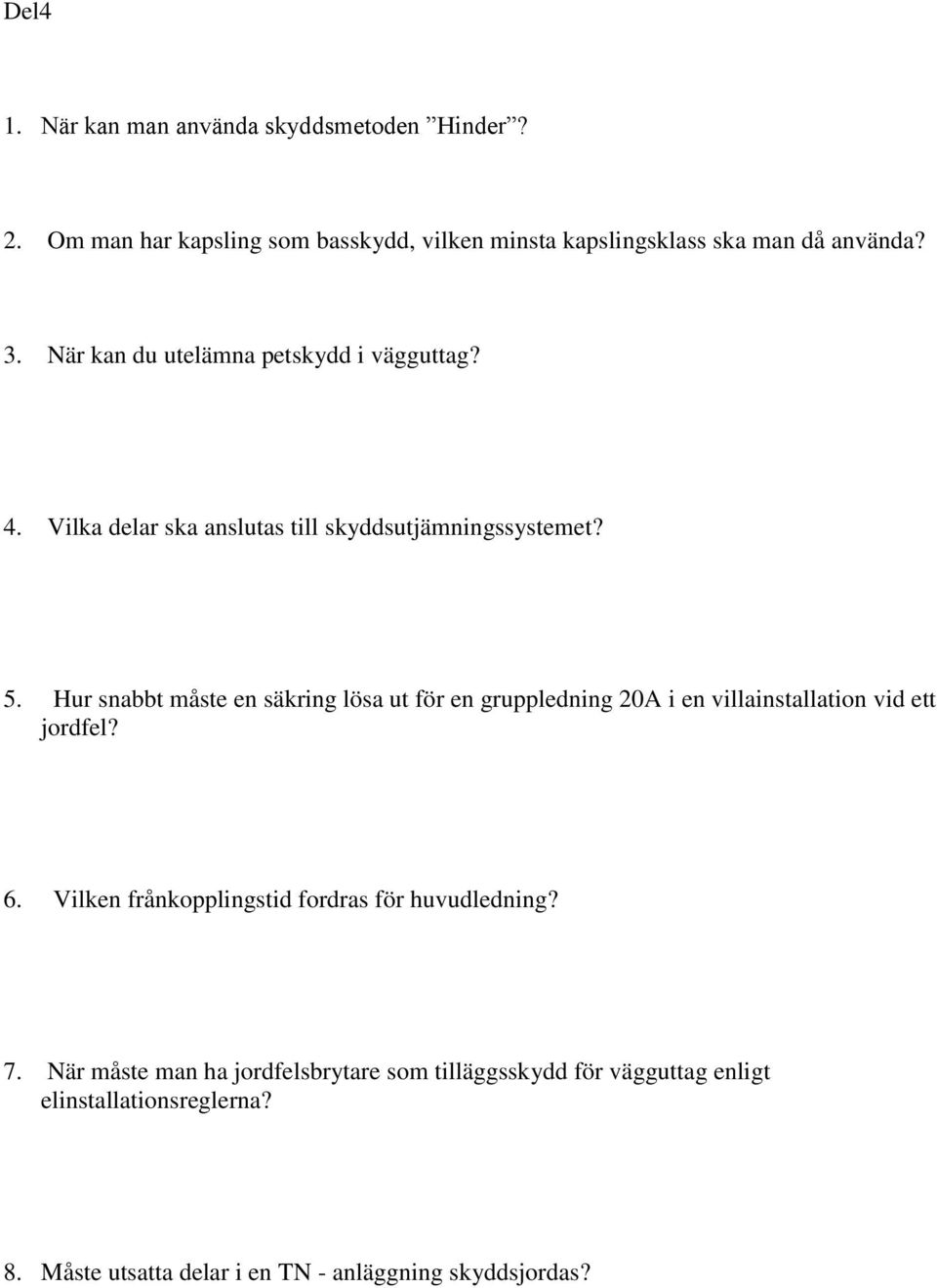

4 Del4 1. När kan man använda skyddsmetoden Hinder? 2. Om man har kapsling som basskydd, vilken minsta kapslingsklass ska man då använda? 3. När kan du utelämna petskydd i vägguttag? 4. Vilka delar ska anslutas till skyddsutjämningssystemet? 5. Hur snabbt måste en säkring lösa ut för en gruppledning 20A i en villainstallation vid ett jordfel? 6. Vilken frånkopplingstid fordras för huvudledning? 7. När måste man ha jordfelsbrytare som tilläggsskydd för vägguttag enligt elinstallationsreglerna? 8. Måste utsatta delar i en TN - anläggning skyddsjordas?

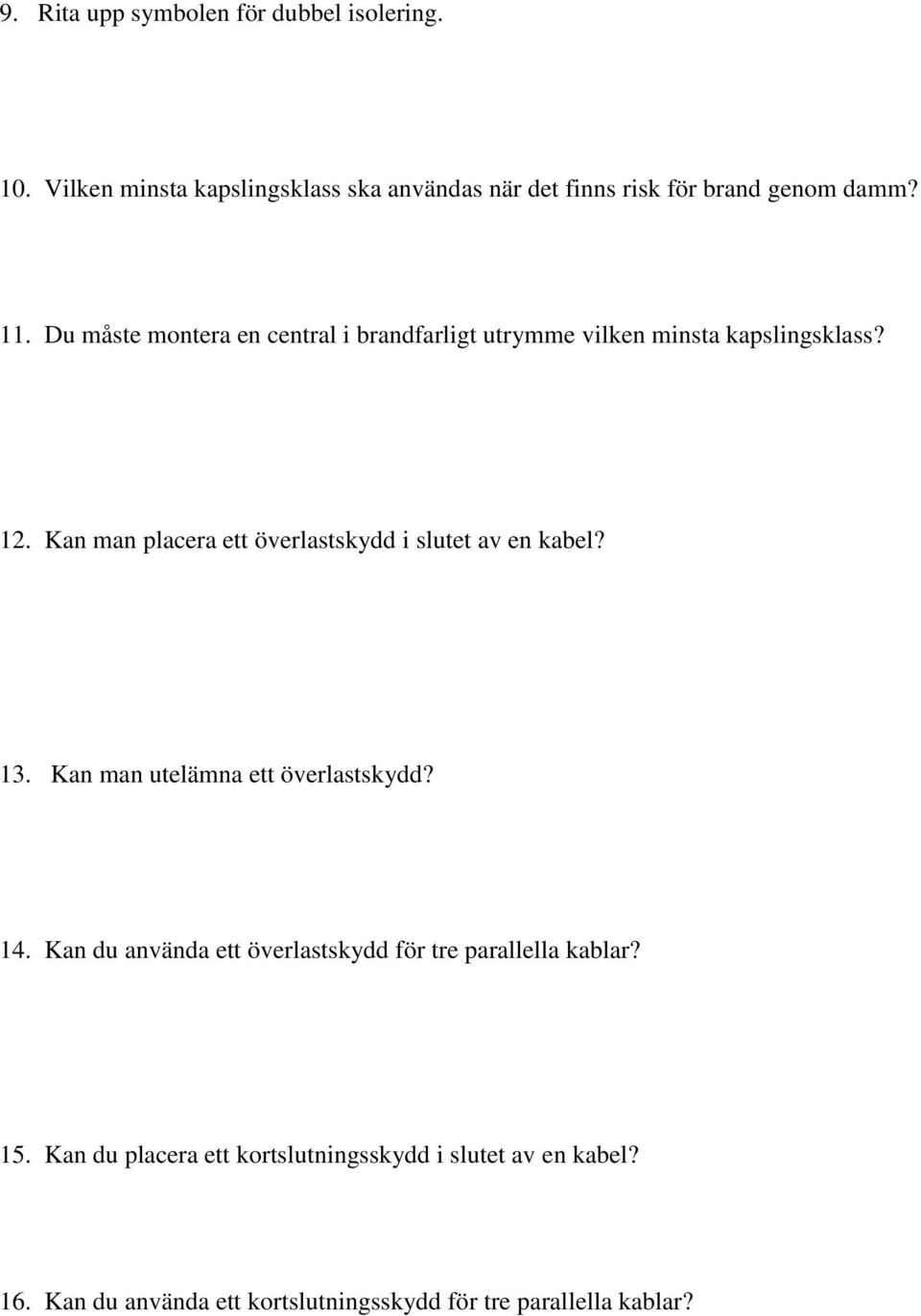

5 9. Rita upp symbolen för dubbel isolering. 10. Vilken minsta kapslingsklass ska användas när det finns risk för brand genom damm? 11. Du måste montera en central i brandfarligt utrymme vilken minsta kapslingsklass? 12. Kan man placera ett överlastskydd i slutet av en kabel? 13. Kan man utelämna ett överlastskydd? 14. Kan du använda ett överlastskydd för tre parallella kablar? 15. Kan du placera ett kortslutningsskydd i slutet av en kabel? 16. Kan du använda ett kortslutningsskydd för tre parallella kablar?

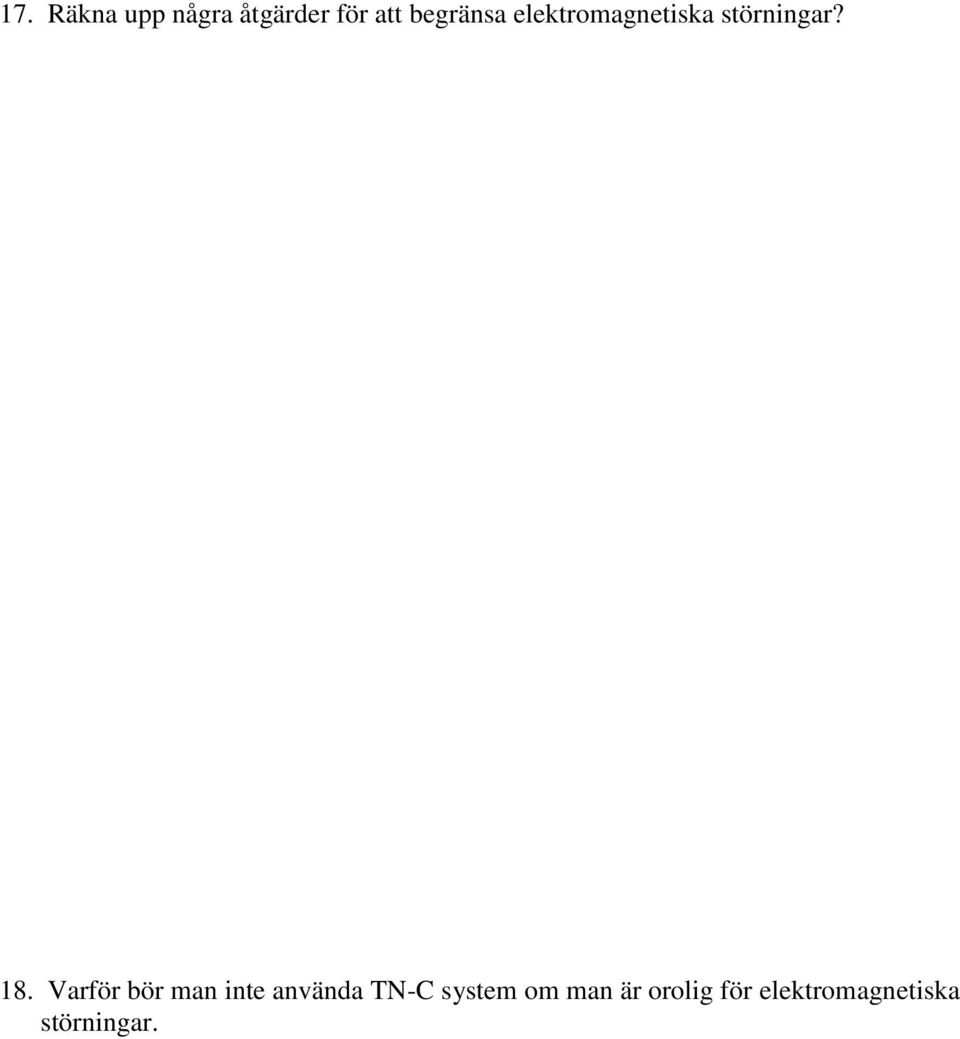

6 17. Räkna upp några åtgärder för att begränsa elektromagnetiska störningar? 18. Varför bör man inte använda TN-C system om man är orolig för elektromagnetiska störningar.

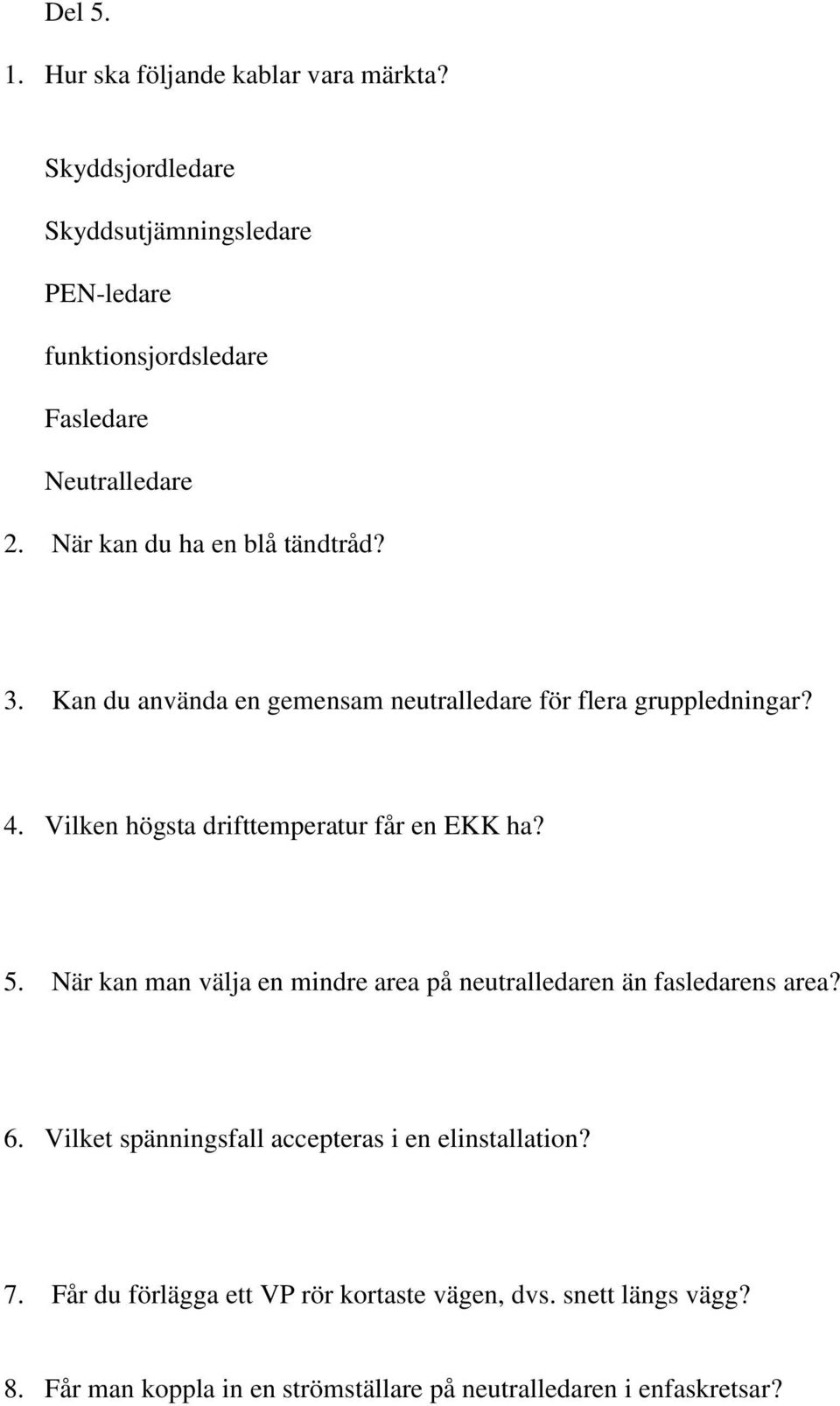

7 Del Hur ska följande kablar vara märkta? Skyddsjordledare Skyddsutjämningsledare PEN-ledare funktionsjordsledare Fasledare Neutralledare 2. När kan du ha en blå tändtråd? 3. Kan du använda en gemensam neutralledare för flera gruppledningar? 4. Vilken högsta drifttemperatur får en EKK ha? 5. När kan man välja en mindre area på neutralledaren än fasledarens area? 6. Vilket spänningsfall accepteras i en elinstallation? 7. Får du förlägga ett VP rör kortaste vägen, dvs. snett längs vägg? 8. Får man koppla in en strömställare på neutralledaren i enfaskretsar?

8 9. Måste man ta hänsyn till normala läckströmmar vid installation av jordfelsbrytare? 10. Kan man använda en 32 A stickpropp för funktionsmanöver? 11. Vilken är den minsta area en separat framdragen skyddsledare får ha? 12. Kan du använda en kabelstege som skyddsutjämningsledare? 13. Vilken minsta area måste en PEN- ledare ha? Cu Al 14. Vilken minsta area måste en skyddsutjämningsledare av koppar ha? Del Måste du kontrollera en mindre utbyggnad av en befintlig elinstallation? 2. Hur kontrollerar du de mätvärden du får fram när du gör kontroll före idrifttagning? 3. Ingår det att kontrollera att ledararean är rätt dimensionerad? 4. Vilka ledare ska man kontrollera kontinuiteten på? 5. Vilken isolationsresistans erfordras för en lågspänningsanläggning 230/400V 6. Om du har mätt felkretsimpedansen och fått ett värde av 3 ohm, hur vet du då om du har ett godkänt värde?

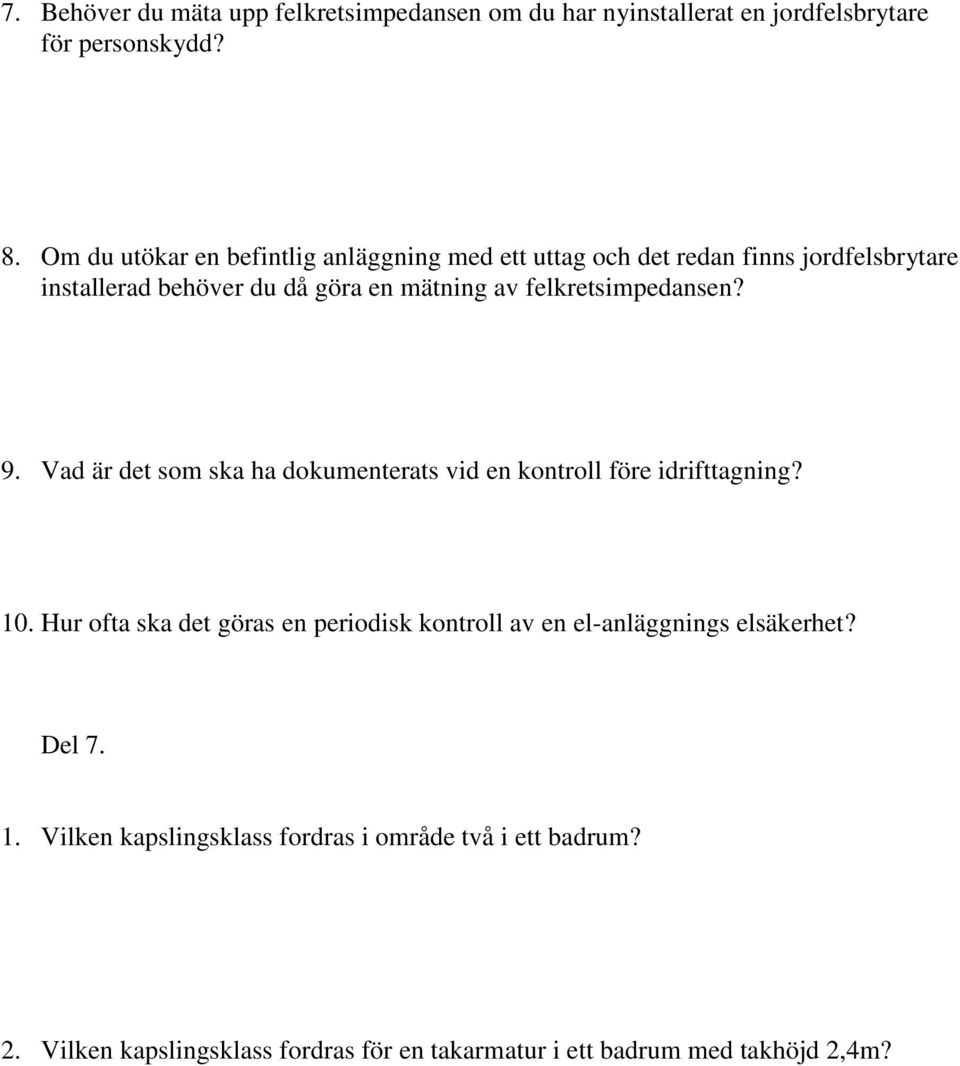

9 7. Behöver du mäta upp felkretsimpedansen om du har nyinstallerat en jordfelsbrytare för personskydd? 8. Om du utökar en befintlig anläggning med ett uttag och det redan finns jordfelsbrytare installerad behöver du då göra en mätning av felkretsimpedansen? 9. Vad är det som ska ha dokumenterats vid en kontroll före idrifttagning? 10. Hur ofta ska det göras en periodisk kontroll av en el-anläggnings elsäkerhet? Del Vilken kapslingsklass fordras i område två i ett badrum? 2. Vilken kapslingsklass fordras för en takarmatur i ett badrum med takhöjd 2,4m?

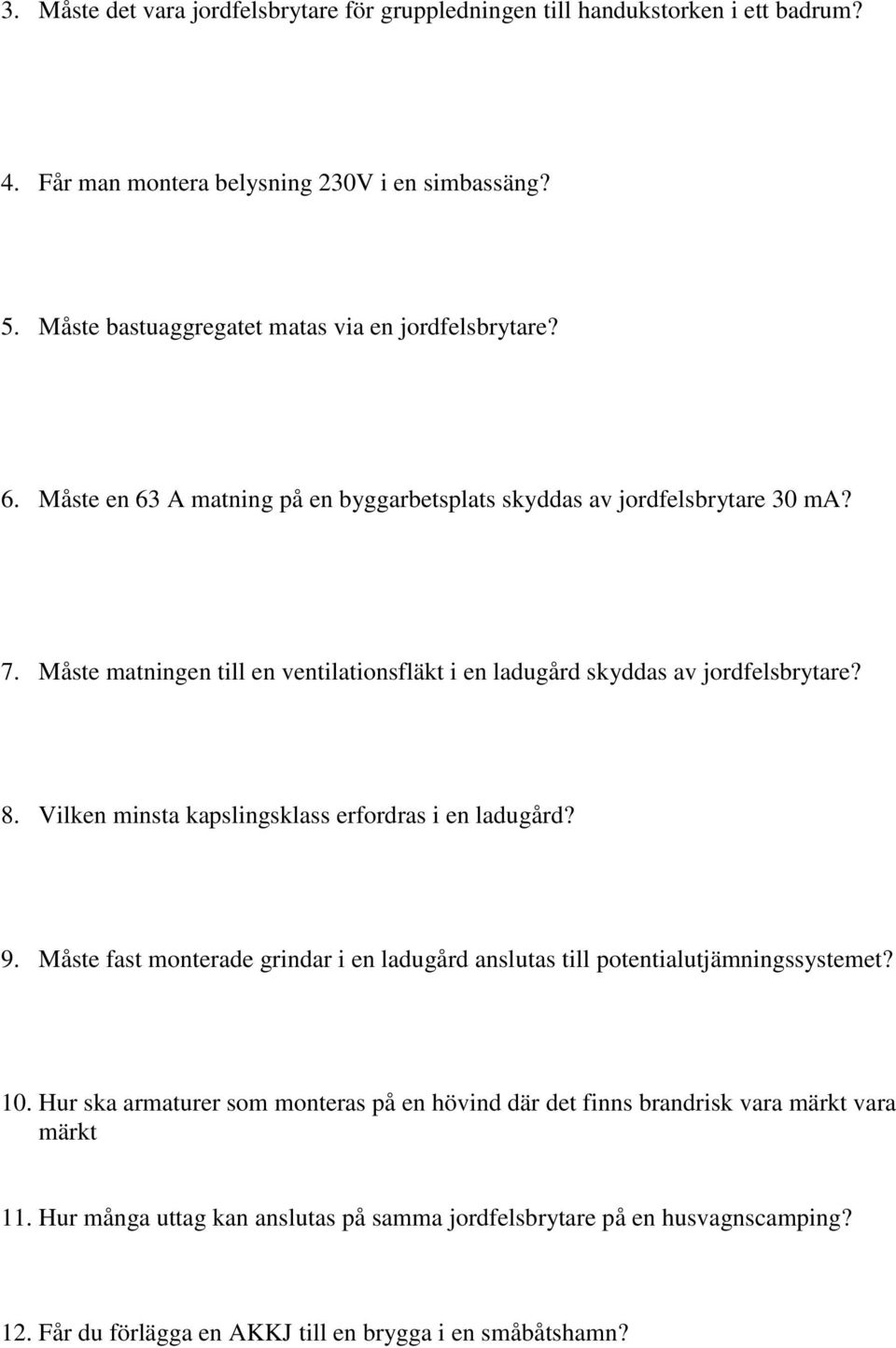

10 3. Måste det vara jordfelsbrytare för gruppledningen till handukstorken i ett badrum? 4. Får man montera belysning 230V i en simbassäng? 5. Måste bastuaggregatet matas via en jordfelsbrytare? 6. Måste en 63 A matning på en byggarbetsplats skyddas av jordfelsbrytare 30 ma? 7. Måste matningen till en ventilationsfläkt i en ladugård skyddas av jordfelsbrytare? 8. Vilken minsta kapslingsklass erfordras i en ladugård? 9. Måste fast monterade grindar i en ladugård anslutas till potentialutjämningssystemet? 10. Hur ska armaturer som monteras på en hövind där det finns brandrisk vara märkt vara märkt 11. Hur många uttag kan anslutas på samma jordfelsbrytare på en husvagnscamping? 12. Får du förlägga en AKKJ till en brygga i en småbåtshamn?

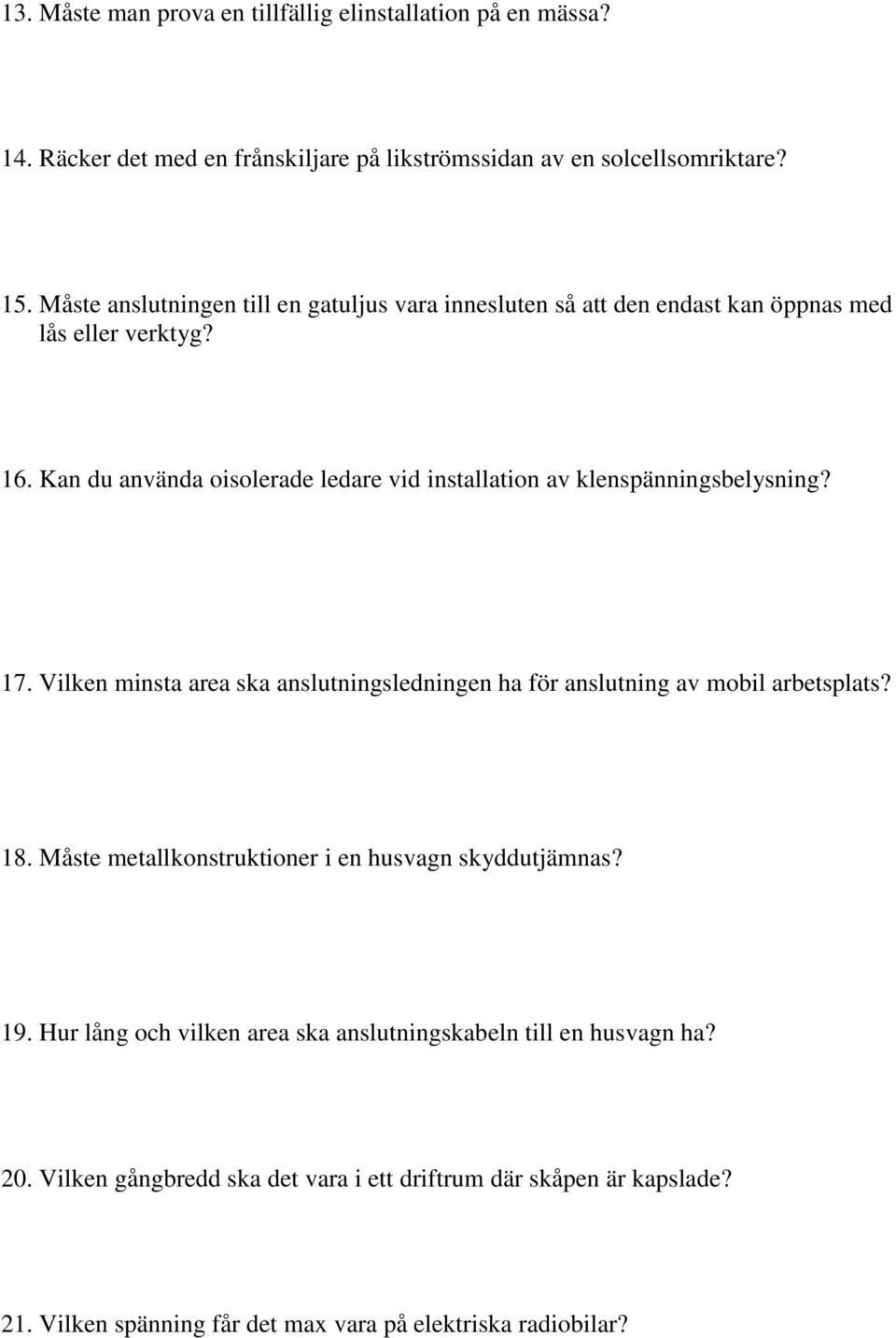

11 13. Måste man prova en tillfällig elinstallation på en mässa? 14. Räcker det med en frånskiljare på likströmssidan av en solcellsomriktare? 15. Måste anslutningen till en gatuljus vara innesluten så att den endast kan öppnas med lås eller verktyg? 16. Kan du använda oisolerade ledare vid installation av klenspänningsbelysning? 17. Vilken minsta area ska anslutningsledningen ha för anslutning av mobil arbetsplats? 18. Måste metallkonstruktioner i en husvagn skyddutjämnas? 19. Hur lång och vilken area ska anslutningskabeln till en husvagn ha? 20. Vilken gångbredd ska det vara i ett driftrum där skåpen är kapslade? 21. Vilken spänning får det max vara på elektriska radiobilar?

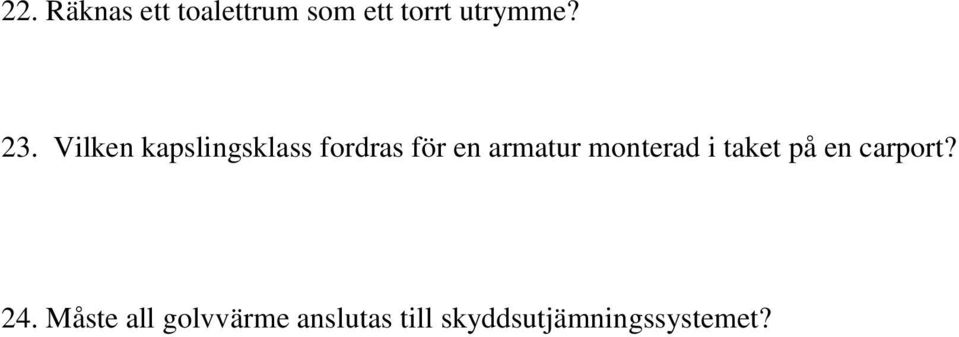

12 22. Räknas ett toalettrum som ett torrt utrymme? 23. Vilken kapslingsklass fordras för en armatur monterad i taket på en carport? 24. Måste all golvvärme anslutas till skyddsutjämningssystemet?
