3 1.0 Uppackning Denna manual behandlar hur Energibesparings enheten () från EnergiVaktarna fungerar och skall installeras. Denna manual ersätter inte vikten att en behörig elektriker skall anlitas för att installera produkten. Om installationen inte görs enligt gälland lokala regler äventyras garantin och slutar gälla. Om du är osäker eller behöver ha något förtydligat och eller support: kontakta alltid EnergiVaktarna först. Kontrollera att det inte finns några synliga skador. 2.0 Transport och lager Om användaren avviker från specificerade rekommendationer ex. transporter via tropiska områden. Kontrollera först med leverantören. Om inte annat anges, så gäller att temperatur under transport eller lagring skall ligga mellan -25 o C till +55 o C. Under 24 timmar kan max temperaturen få vara upp till 70 o C. Behåll alltid orginal emballaget på, innan installation. 3.0 Applikation är utvecklat för att användas i 3-fas elsystem efter Europeiska förhållanden med en nominell spänning på 230V. Efter installation kommer en lägre rätt spänning att försörja dina elapparater. Denna nya spänningsnivå kommer att sänka din elförbrukning i kwh och förlänga livslängden på ansluten elutrustning. Spänningsnivån är fortfarande inom den standardiserade tillåtna spänning som gäller enligt EUROPANORMEN EN V +7% - 10% ( V). Produkten är CE-märkt. info@energivaktarna.se sid 3

4 4.0 Installation och anslutning 4.1 Miljödata och omgivnings temperaturer är tillverkat för att installeras inomhus i torra miljöer. Skyddsklass IP20. Tillåten omgivningstemperatur: -5 o C till +40 o C; +35 o C (Medelvärde dagtid) +25 o C (Medelvärde Dygn) 4.2 Dimensioner, Mekaniska data Väggmontage (Bild 1), efter elmätaren i närheten av el centralen. Monteras med fördel i avskilt utrymme ex. garage, förråd. Transformatorn avger ett lågt brum som av vissa kan uppfattas som störande. Extra ljud dämpande tillbehör kan beställas separat. 5.0 Bestäm var skall monteras Bild 1 Väggmontage Så nära elskåpet som möjligt info@energivaktarna.se sid 4

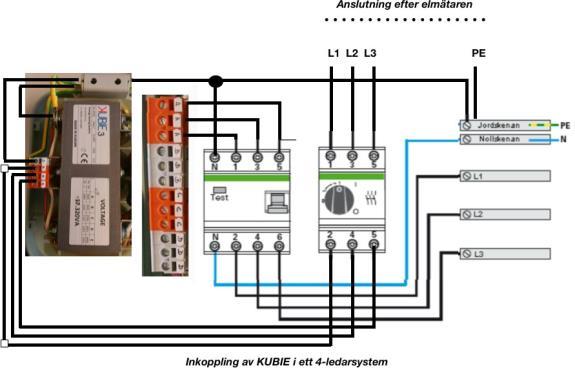

5 6.0 Mät upp den nominella spänningen (ca 230V) Anslut PEN och Jordstift, och PEN till skena Bild 2. Inkommande Nominell spänning från elleverantören Bild 3. Anslutning av N+PE till plint vid 4-ledarkoppling Se Fig Förbered inkopplings kablar, skala och anslut till Fig 1. Inkoppling till 4-ledarsystem Fig 2. Inkoppling till 5-ledarsystem sid 5

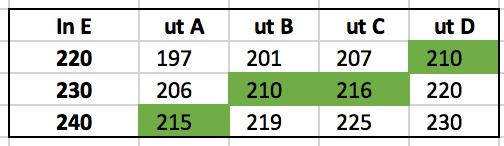

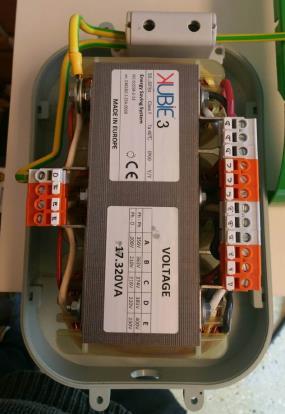

6 7.1 Val av elkabel Elkabel skall väljas efter internationell standard med hänsyn till anläggningens huvudsäkring. Tänk på vilket material det är i kabeln Kontrollera att inga ledningar korsar varandra. Använd en strömtång för att kontrollera strömmen (ingång/utgång). Bild 4. inkopplad efter huvud brytare 8.0 Bryt huvudspänningen och koppla in till kopplingsplinten.(a, B, C eller D), Utspänning 210V-215V är optimalt Bild 5. Utspänningar (A, B, C, D) vid in E -230V Bild 6. 3-fas plint A, B, C, D - beroende på inspänning E. Välj utspänning så nära 210V - 215V (Ej under 201V) info@energivaktarna.se sid 6

7 9.0 Kontroll innan inkoppling till nätet Innan du kopplar in - gör en extra kontroll så att alla kontaktledningar är ordentligt åtdragna och att inga lösa kablar finns. Koppla på nätspänningen - Kontrollmät inkommande och utgående spänning med en multimeter. Inkommande spänning. Normalt V Utgående spänning V är optimalt Bild 8. Fas-Nolla inkommande Bild 9. Bild 10. Ex. utgångsspänning nominell spänning 10.0 Inget underhåll krävs då inte innehåller några rörliga delar Specifikationer Inspänning: 400V 3 fas Skyddsklass I Utspänning: 381V, 374V, 363V, 356V Temperaturklass F Max Amp: 25 Amp gruppsäkring Isolationsklass F Frekvens: 50/60 Hz Max omgiv. temp 40 o C Dimensioner: 307 x 194 x 177 mm Kyla Luft Vikt: 11.3kg Lindningsmaterial Koppar/ aluminium Installation: Behörig elektriket Trafokärna Fe Si 12.0 Återvinning Sopsorteras som järn/metall och plast. (Ingen elektronik) info@energivaktarna.se sid 7
