2 Innehållsförteckning Moodifier LED driver 3 Övergripande Funktioner 4 Anslutning av transformator 5 Anslutning till nätverket (Internet) 6 Anslutning av LED lampor/lysdioder 7 Några vanliga LED baserade lampmodeller 7 Anslutningsanvisningar för LED lampor 9 Anslutning av återfjädrande tryckknappar 12 Tryckknapp Tryckknapp Teknisk specifikation 13 Planera din belysning 13 Program och mjukvaror 14 Sida 2 av 14

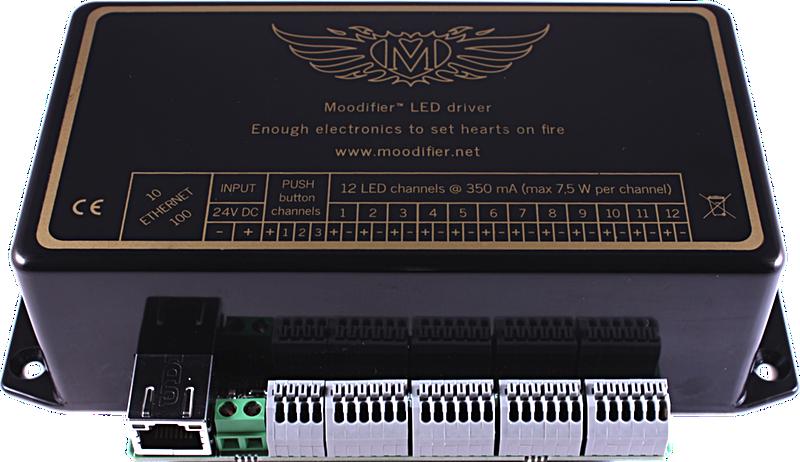

3 Moodifier LED driver Moodifier LED driver är en avancerad nätverksansluten drivenhet för LED baserad belysning. Moodifier LED driver har följande anslutningar: 1 Nätverkskontakt (Ethernet) 2 kontakter för att ansluta likströms-transformatorns plus och minuspol. 24 kontakter för att ansluta 12 st. seriekopplade slingor med lysdioder. Anslutning av transformator, nätverk och LED lampor/lysdioder får endast göras enligt de instruktioner som står skrivna på ovansidan av Moodifier LED driver. 0 INPUT 24V DC PUSH channels LED 350 ma (max 7,5 W per channel) C 6 4 C 6 3 C 7 4 C 6 7 C 6 6 C 7 5 C 7 0 C 6 9 C 6 8 C 7 3 C 7 2 C 7 1 Bild 1. Moodifier LED driver sedd ovanifrån med anslutningskontakterna nedåt i bild. Trots att Moodifier LED driver enheten drivs med låg ström och spänning skall installation av Moodifier LED driver, transformator och LED-lampor alltid ske på ett korrekt och fackmannamässigt sätt. Är du osäker på hur Moodifier LED driver enheten, transformatorn eller LED lamporna skall kopplas in eller om du är osäker på om du är behörig att koppla in enheterna ska du alltid kontakta en behörig elektriker för att få hjälp med installationen. En felaktigt gjord installation kan medföra fara. Moodifier LED driver får bara installeras inomhus. Moodifier LED driver får inte installeras i våtutrymmen. Moodifier LED driver får inte byggas in på ett sådant sätt att man inte kommer åt enheten. Moodifier LED driver skall alltid ha en fast installation med god ventilation. Sida 3 av 14

4 Övergripande Funktioner Nätverksanslutning (Ethernet /0 Base-T) 12 individuellt reglerbara 350 ma LED-kanaler. Upp till 6 st. 1,2 W lysdioder per LED-kanal, totalt 72 st 1,2W lysdioder per drivenhet. upp till 7200 lumen per drivenhet. Dimring 0-0% i 250 steg. Variabel dimrings-hastighet. Lättanvänd och kraftfull programvara för att styra belysningen och skapa egen-definierade ljusinställningar. Obegränsat antal egna ljusinställningar. Indelning av egna ljusinställningar i egen-definierade zoner. Automatisering via schemaläggning av ljusinställningar. Lösenordsskyddat och lättanvänt webb-gränssnitt med alla zoner och inställningar. Fjärrstyr belysningen från iphone, ipad och ipod. Fjärrstyr belysningen från Android-baserade telefoner och läsplattor. Fjärrstyr belysningen från valfri webbläsare. Musiksynk i 0 Hz (lampornas färg och intensitet synkroniseras med musiken). Film- och skärm-synk i 30 Hz (lampornas färg och intensitet synkroniseras med filmens/skärmens). Automatiska ljusspel. Upp till 6 egen-definierade tryckknapps-scenarion för vanliga återfjädrande väggmonterade tryckknappar. Lagring av egen-definierad grund-ljusinställning som automatiskt aktiveras vid tillslag och efter strömavbrott. Pulsbreddsmodulerad och flimmerfri dimring (PWM) Ställbar pulsbreddsmodulerings-frekvens (240 Hz - 2,4 khz) Statusrapportering från drivenhet (ip-nummer, temperatur, strömstyrka, PWM-frekvens) Överhettningsskydd i drivenhet. Överbelastningsskydd i drivenhet via säkring. Sida 4 av 14

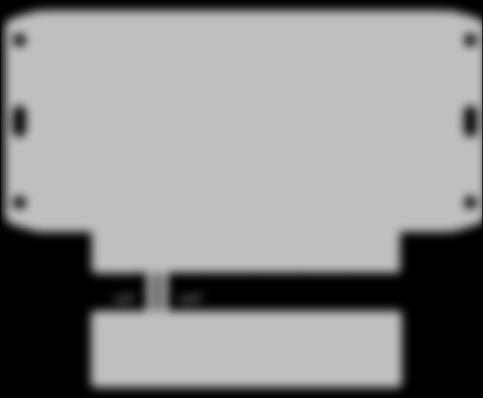

5 Anslutning av transformator Moodifier LED driver måste ström-försörjas med en 12-24V DC transformator. För full bestyckning, med upp till 6 st. 1,2 W ljusdioder per kanal, krävs en 24V DC transformator. Om man ansluter en 12V DC transformator kan man endast ansluta 3 st 1,2 W lysdioder per kanal (max 3,75 W per kanal). Transformatorn måste kunna leverera tillräckligt med effekt för att orka driva samtliga lysdioder som är anslutna till Moodifier LED driver. För full bestyckning med upp till 72 st. 1,2 W lysdioder krävs en 24V DC transformator med en effekt på minst 90 W (3,75 A). Likströms-transformatorn ansluts enkelt genom att ansluta dess plus och minuspol till de avsedda kontakterna på Moodifier LED driver. 0 INPUT 24V DC PUSH channels 12 LED 350 ma (max 7,5 W per channel) C 6 4 C 6 3 C 7 4 C 6 7 C 6 6 C 7 5 C 7 0 C 6 9 C 6 8 C 7 3 C 7 2 C 7 1 -pol +pol Transformator 24V DC Genom att sätta en vanlig vägg-strömbrytare innan transformatorn, som bryter strömmen till transformatorn, får man en helt vanlig väggströmbrytare som tänder och släcker. Med Moodifier-programvaran kan man enkelt ställa in och ändra Moodifier LED driver enhetens grund-ljusinställning som går igång när strömmen slås på och efter strömavbrott. Vill man ha mer avancerade tryckknapps-funktioner ansluts i stället vanliga återfjädrande tryckknappar till de olika tryckknapps-kanalerna (PUSH channels). Sida 5 av 14

6 Anslutning till nätverket (Internet) Moodifier LED driver ansluts till internet eller ett lokalt nätverk med en vanlig nätverks-kabel (Ethernet). Vill man i stället ansluta till ett trådlöst nätverk kan man använda en Wifi adapter/brygga från t.ex. Netgear 1 (säljs separat). 0 INPUT 24V DC PUSH channels LED 350 ma (max 7,5 W per channel) C 6 4 C 6 3 C 7 4 C 6 7 C 6 6 C 7 5 C 7 0 C 6 9 C 6 8 C 7 3 C 7 2 C 7 1 Nätverk Moodifier LED driver ställer automatiskt in sig själv på nätverket via DHCP. När Moodifier LED driver enheten är påslagen och ansluten till nätverket använder man Moodifier programmet för att enkelt hitta, identifiera och ställa in LED driver enheten på nätverket. När enheten är identifierad kan man enkelt styra LED lamporna som är anslutna till enheten. 1 Sida 6 av 14

7 Anslutning av LED lampor/lysdioder Moodifier LED driver har 12 individuellt reglerbara LED-kanaler där LED baserade lampor eller lysdioder ska anslutas. Varje LED-kanal levererar en konstant ström på 350 ma och kan belastas med upp till 7,5 W. Detta innebär att man kan ansluta upp till 6 stycken 1,2W lysdioder på varje kanal. Totalt hanterar Moodifier LED driver följaktligen upp till 72 stycken lysdioder på 1,2W. Den totala effekten blir då 86,4W. Några vanliga LED baserade lampmodeller LED är en förkortning för Light Emitting Diode (lysdiod). Det finns flera olika typer av lysdioder. Moodifer är endast gjort för, och kompatibelt med, sk. power-leds som är gjorda för att drivas med 350 ma konstant ström. När du väljer LED lampor och lysdioder är det därför viktigt att först kontrollera så att de är gjorda för att drivas med 350 ma konstant ström. Vissa LED-lampor är klassade för att kunna drivas med 700 ma och då avge en effekt på ca 2,45W per lysdiod. Dessa LED-lampor innehåller oftast precis samma lysdioder som de LED-lampor som är klassade för att drivas med 350 ma och avge en effekt på 1,2W per lysdiod. Skillnaden är att de LED-lampor som är klassade för 700 ma har effektivare/större kylning än de som är klassade för 350 ma. Att driva 700 ma LED-lampor med 350 ma går därför i allmänhet alldeles utmärkt (det är samma lysdioder). LED-lampans livslängd blir då extra lång i och med att kylningen är överdimensionerad. LED baserade lampor finns i en mängd olika modeller, former och färger. Nedan har vi valt att illustrera några vanligt förekommande modeller av downlights (infällda tak-spottar) med lite olika kombinationer av lysdioder. Moodifier hanterar naturligtvis även andra typer av LED baserade lampmodeller. 350 ma LED downlight med en lysdiod. En liten men kraftfull ljuskälla. Typisk effekt 1,2W Färg varmvit ( K) Ungefärlig ljusstyrka 80-0 lumen 3 x 350 ma LED downlight med tre lysdioder. Ersätter normalt en halogenspott på 20-30W. Typisk effekt 1,2 * 3 = 3,6W. Färg varmvit ( K) Ungefärlig ljusstyrka lumen Sida 7 av 14

8 6 x 350 ma LED downlight med sex lysdioder. Ersätter normalt en halogenspott på 50W eller mer. Typisk effekt 1,2 * 6 = 7,2W Färg varmvit ( K) Ungefärlig ljusstyrka lumen 350 ma LED downlight med tre lysdioder i RGB (röd, grön, blå). Används för att skapa stämningar och effekter genom att färga ljuset. Många olika färger inklusive vitt kan skapas genom att man blandar det röda, gröna och blå ljuset. Typisk effekt 1,2 * 3 = 3,6W Färg röd, grön och blå (RGB) Ungefärlig ljusstyrka lumen Sida 8 av 14

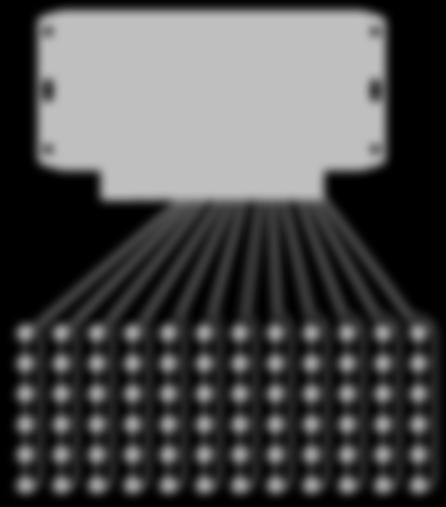

9 Anslutningsanvisningar för LED lampor LED lampor och lysdioder skall alltid seriekopplas i en slinga till en LED-kanals plus och minuspol på Moodifier LED driver enheten. Nedan illustreras ett par typexempel på hur olika typer av LED lampor kan anslutas till Moodifier LED driver. 0 INPUT PUSH 12 LED 350 ma (max 7,5 W per channel) 24V DC channels C 6 4 C 6 3 C 7 4 C 6 7 C 6 6 C 7 5 C 7 0 C 6 9 C 6 8 C 7 3 C 7 2 C 7 1 Moodifier LED driver med 72 anslutna LED downlights som vardera innehåller en lysdiod på 1.2W. Sida 9 av 14

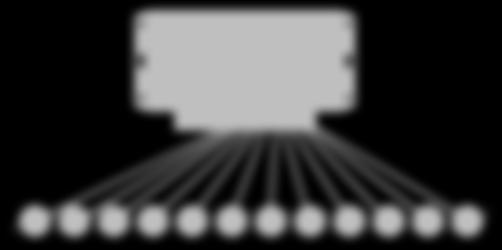

10 C 7 3 C 7 2 C PUSH 12 LED 350 ma (max 7,5 W per channel) INPUT 24V DC channels C 6 4 C 6 3 C 7 4 C 6 7 C 6 6 C 7 5 C 7 0 C 6 9 C x 3 x 3 x 3 x 3 x 3 x 3 x 3 x 3 x 3 x 3 x 3 x 3 x 3 x 3 x 3 x 3 x 3 x 3 x 3 x 3 x 3 x 3 x 3 x Moodifier LED driver med 24 LED downlights som vardera innehåller 3st lysdioder på 1.2W 0 PUSH 12 LED 350 ma (max 7,5 W per channel) INPUT 24V DC channels C 6 4 C 6 3 C 7 4 C 6 7 C 6 6 C 7 5 C 7 0 C 6 9 C 6 8 C 7 3 C 7 2 C x 6 x 6 x 6 x 6 x 6 x 6 x 6 x 6 x 6 x 6 x 6 x Moodifier LED driver med 12 LED downlights som vardera innehåller 6st lysdioder på 1.2W Sida av 14

11 C 7 3 C 7 2 C INPUT PUSH 12 LED 350 ma (max 7,5 W per channel) 24V DC channels C 6 4 C 6 3 C 7 4 C 6 7 C 6 6 C 7 5 C 7 0 C 6 9 C x 6 x 3 x 3 x 3 x 3 x 3 x Moodifier LED driver med en kombination av olika LED downlights som innehåller olika antal lysdioder i olika färger. Observera att varje LED-kanal maximalt har 6 st. anslutna 1,2 W lysdioder Sida 11 av 14

12 Anslutning av återfjädrande tryckknappar Moodifier LED driver har 4 anslutningar (PUSH channels) för att ansluta upp till 6 st. vanliga väggmonterade återfjädrande tryckknappar (på/av-knappar). Ett tryck på respektive knapp slår på och av ett vist ljusscenario. Dimning av ljusscenariona (0-0%) sker genom att hålla in tryckknapparna. Med hjälp av dessa tryckknappar kan du styra hela din Moodifier-belysning på traditionellt sätt med vanliga knappar på väggen. Enheten behöver således inte vara ansluten till nätverket för att belysningen skall fungera. Med den medföljande Moodifier-programvaran ställer du enkelt in vad som skall hända när man trycker på respektive knapp, och du kan när som helst justera vad knapparna skall göra. Tryckknapp 1-3 Genom att sluta strömmen mellan + och någon av de olika tryckknapps-kanalerna 1, 2 och 3 ges en signal till Moodifier LED driver som aktiverar den ljusinställning som är lagrad för den slutna kanalen. Varje tryckknapp kan alltså slå på/av ett eget ljusscenario. Dimning av respektive ljusscenario sker genom att hålla in tryckknapparna. Använd den medföljande Moodifier programvaran för att ställa in ljusscenariot för respektive tryckknapp. 0 INPUT PUSH 12 LED 350 ma (max 7,5 W per channel) 24V DC channels C 6 4 C 6 3 C 7 4 C 6 7 C 6 6 C 7 5 C 7 0 C 6 9 C 6 8 C 7 3 C 7 2 C 7 1 Moodifier LED driver med 3 anslutna tryckknappar som var och en slår på/av ett eget ljusscenario. Tryckknapp 4-6 Genom att sluta strömmen mellan + och 2 tryckknapps-kanaler samtidigt kan du ansluta ytterligare 3 tryckknappar som slår på/av ytterligare 3 ljusscenarion. Använd den medföljande Moodifier programvaran för att ställa in ljusscenariot för respektive tryckknapp. Sluts strömmen på alla 3 kanalerna samtidigt så släcks alla lampor. Sida 12 av 14

13 Teknisk specifikation Strömförsörjning 24V DC (3,75 A) Antal LED-kanaler 12 st. Strömstyrka per LED-kanal 350mA Max effekt-uttag per LED-kanal 7,5W Antal tryckknapps-funktioner 6 + dimning 0-0% Nätverk Ethernet /0 (DHCP) Pulsbreddsmoduleringsfrekvens 240Hz - 2,4kHz (ställbar) Överspänningsskydd Ja Överhettningsskydd Ja Uppfyller EMC-krav Ja CE-märkt Ja Dimensioner (LxBxH) 150(175)x95x50mm Omgivningstemperatur (i drift) 0-35 C Planera din belysning För att få ut maximal nytta och nöje från din Moodifier-belysning är det viktigt att du redan innan installation och inkoppling har planerat igenom hur du vill att belysningen skall kunna styras. Varje LED-kanal på Moodifier LED driver kan styras individuellt (sättas på/av eller dimmas). Vill man t.ex. kunna belysa en vägg eller annan del i ett rum individuellt så kan man avsätta en eller flera Moodifier LED driver kanaler till just det. Vill man kunna färga ljuset med RGB lampor som har sex anslutningar (plus och minus för varje färg) måste tre kanaler avsättas. Tänk på att färgat ljus inte syns om det inte träffar en yta. Vill man t.ex. kunna färgsätta ett rum via ljuset skall de färgade lamporna riktas mot rummets väggar eller tak, och inte mot rummets centrum. En bra liknelse är att tänka sig att man målar med ljuset. Genom att planera sin belysning väl kan man skapa unika stämningar och uppnå häpnadsväckande effekter på ett effektivt sätt. Att tänka på: Anslut maximalt 6 stycken 1,2W lysdioder per Moodifier LED driver-kanal. Sida 13 av 14

14 Program och mjukvaror Programmet för att styra Moodifier LED driver och dess belysning finns att ladda ner gratis på Moodifier 2009 Moodifier Ltd. Alla rättigheter förbehålles. Sida 14 av 14
