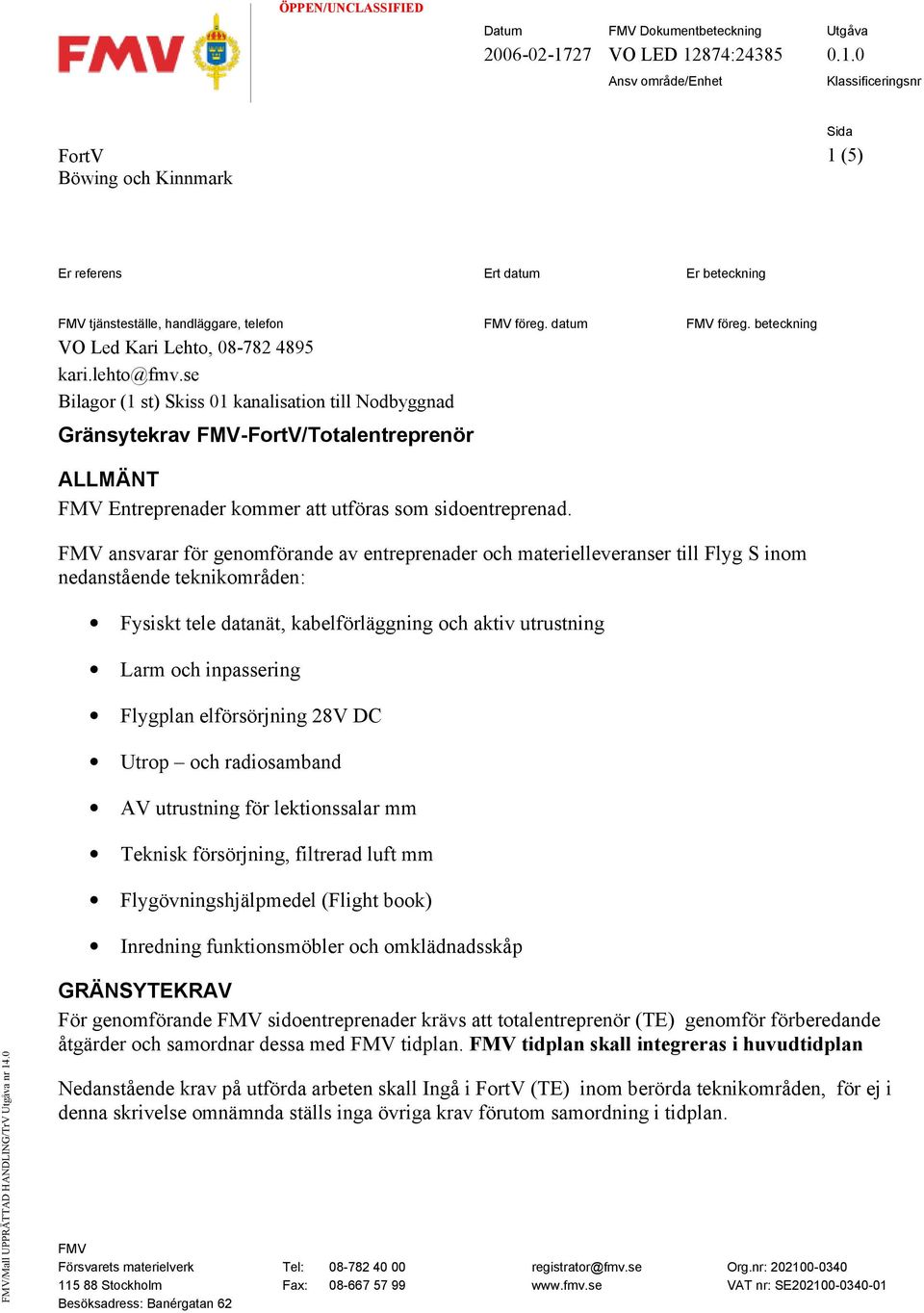

1 FortV Böwing och Kinnmark 1 (5) Er referens Ert datum Er beteckning FMV tjänsteställe, handläggare, telefon FMV föreg. datum FMV föreg. beteckning VO Led Kari Lehto, kari.lehto@fmv.se Bilagor (1 st) Skiss 01 kanalisation till Nodbyggnad Gränsytekrav FMV-FortV/Totalentreprenör ALLMÄNT FMV Entreprenader kommer att utföras som sidoentreprenad. FMV ansvarar för genomförande av entreprenader och materielleveranser till Flyg S inom nedanstående teknikområden: Fysiskt tele datanät, kabelförläggning och aktiv utrustning Larm och inpassering Flygplan elförsörjning 28V DC Utrop och radiosamband AV utrustning för lektionssalar mm Teknisk försörjning, filtrerad luft mm Flygövningshjälpmedel (Flight book) Inredning funktionsmöbler och omklädnadsskåp GRÄNSYTEKRAV För genomförande FMV sidoentreprenader krävs att totalentreprenör (TE) genomför förberedande åtgärder och samordnar dessa med FMV tidplan. FMV tidplan skall integreras i huvudtidplan Nedanstående krav på utförda arbeten skall Ingå i FortV (TE) inom berörda teknikområden, för ej i denna skrivelse omnämnda ställs inga övriga krav förutom samordning i tidplan. FMV Försvarets materielverk Tel: registrator@fmv.se Org.nr: Stockholm Fax: VAT nr: SE Besöksadress: Banérgatan 62

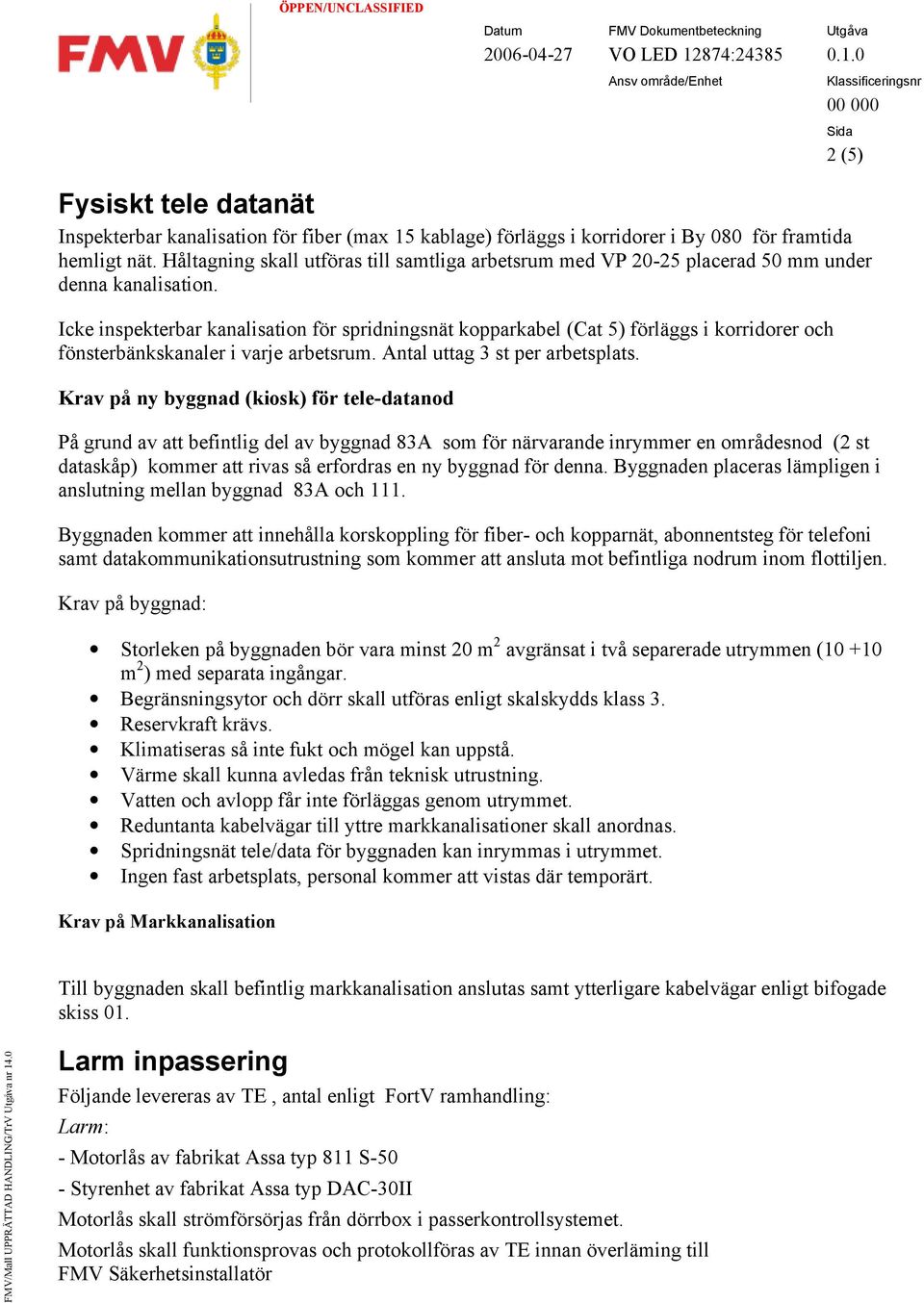

2 2 (5) Fysiskt tele datanät Inspekterbar kanalisation för fiber (max 15 kablage) förläggs i korridorer i By 080 för framtida hemligt nät. Håltagning skall utföras till samtliga arbetsrum med VP placerad 50 mm under denna kanalisation. Icke inspekterbar kanalisation för spridningsnät kopparkabel (Cat 5) förläggs i korridorer och fönsterbänkskanaler i varje arbetsrum. Antal uttag 3 st per arbetsplats. Krav på ny byggnad (kiosk) för tele-datanod På grund av att befintlig del av byggnad 83A som för närvarande inrymmer en områdesnod (2 st dataskåp) kommer att rivas så erfordras en ny byggnad för denna. Byggnaden placeras lämpligen i anslutning mellan byggnad 83A och 111. Byggnaden kommer att innehålla korskoppling för fiber- och kopparnät, abonnentsteg för telefoni samt datakommunikationsutrustning som kommer att ansluta mot befintliga nodrum inom flottiljen. Krav på byggnad: Storleken på byggnaden bör vara minst 20 m 2 avgränsat i två separerade utrymmen ( m 2 ) med separata ingångar. Begränsningsytor och dörr skall utföras enligt skalskydds klass 3. Reservkraft krävs. Klimatiseras så inte fukt och mögel kan uppstå. Värme skall kunna avledas från teknisk utrustning. Vatten och avlopp får inte förläggas genom utrymmet. Reduntanta kabelvägar till yttre markkanalisationer skall anordnas. Spridningsnät tele/data för byggnaden kan inrymmas i utrymmet. Ingen fast arbetsplats, personal kommer att vistas där temporärt. Krav på Markkanalisation Till byggnaden skall befintlig markkanalisation anslutas samt ytterligare kabelvägar enligt bifogade skiss 01. Larm inpassering Följande levereras av TE, antal enligt FortV ramhandling: Larm: - Motorlås av fabrikat Assa typ 811 S-50 - Styrenhet av fabrikat Assa typ DAC-30II Motorlås skall strömförsörjas från dörrbox i passerkontrollsystemet. Motorlås skall funktionsprovas och protokollföras av TE innan överläming till FMV Säkerhetsinstallatör

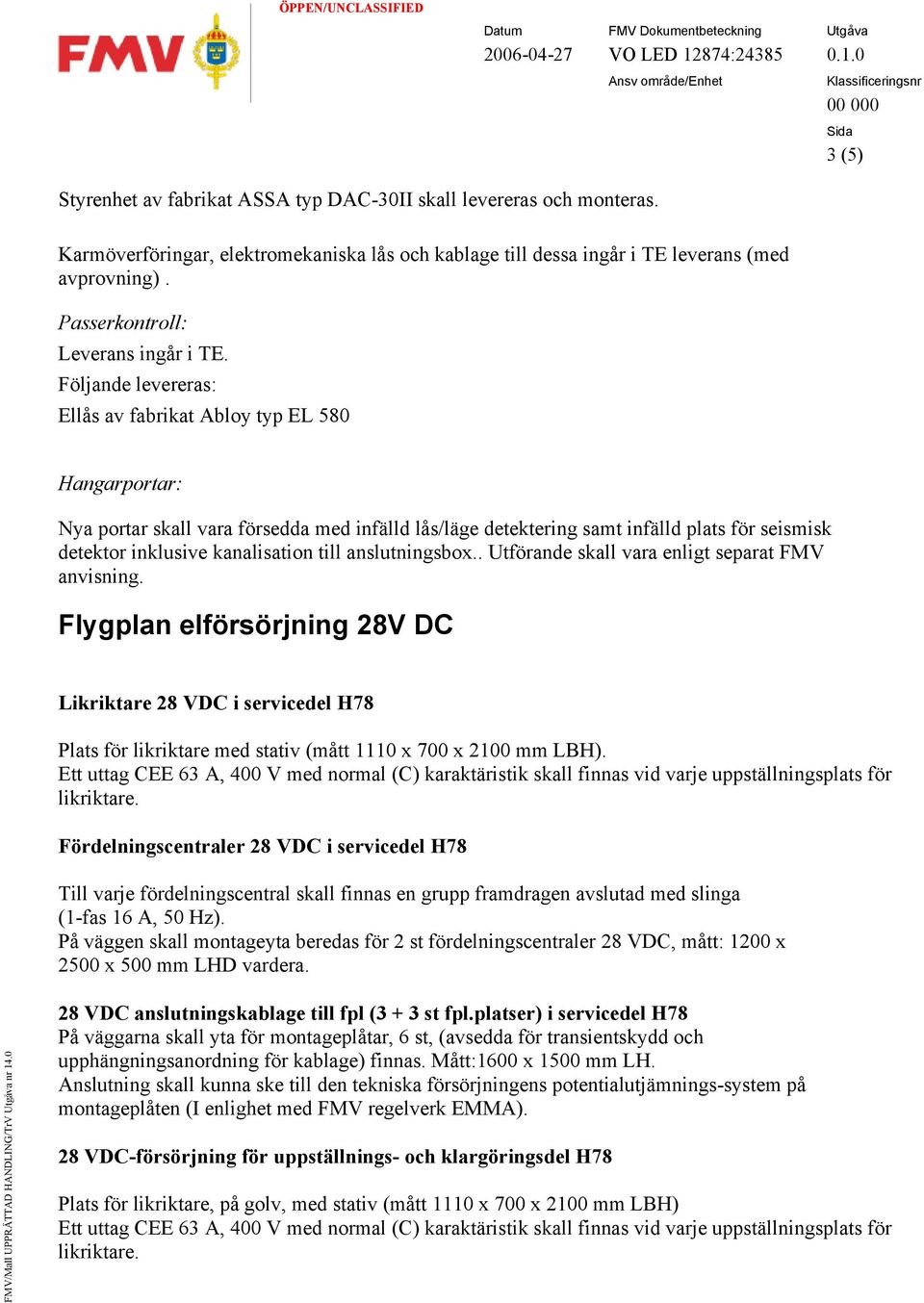

3 3 (5) Styrenhet av fabrikat ASSA typ DAC-30II skall levereras och monteras. Karmöverföringar, elektromekaniska lås och kablage till dessa ingår i TE leverans (med avprovning). Passerkontroll: Leverans ingår i TE. Följande levereras: Ellås av fabrikat Abloy typ EL 580 Hangarportar: Nya portar skall vara försedda med infälld lås/läge detektering samt infälld plats för seismisk detektor inklusive kanalisation till anslutningsbox.. Utförande skall vara enligt separat FMV anvisning. Flygplan elförsörjning 28V DC Likriktare 28 VDC i servicedel H78 Plats för likriktare med stativ (mått 1110 x 700 x 2100 mm LBH). Ett uttag CEE 63 A, 400 V med normal (C) karaktäristik skall finnas vid varje uppställningsplats för likriktare. Fördelningscentraler 28 VDC i servicedel H78 Till varje fördelningscentral skall finnas en grupp framdragen avslutad med slinga (1-fas 16 A, 50 Hz). På väggen skall montageyta beredas för 2 st fördelningscentraler 28 VDC, mått: 1200 x 2500 x 500 mm LHD vardera. 28 VDC anslutningskablage till fpl (3 + 3 st fpl.platser) i servicedel H78 På väggarna skall yta för montageplåtar, 6 st, (avsedda för transientskydd och upphängningsanordning för kablage) finnas. Mått:1600 x 1500 mm LH. Anslutning skall kunna ske till den tekniska försörjningens potentialutjämnings-system på montageplåten (I enlighet med FMV regelverk EMMA). 28 VDC-försörjning för uppställnings- och klargöringsdel H78 Plats för likriktare, på golv, med stativ (mått 1110 x 700 x 2100 mm LBH) Ett uttag CEE 63 A, 400 V med normal (C) karaktäristik skall finnas vid varje uppställningsplats för likriktare.

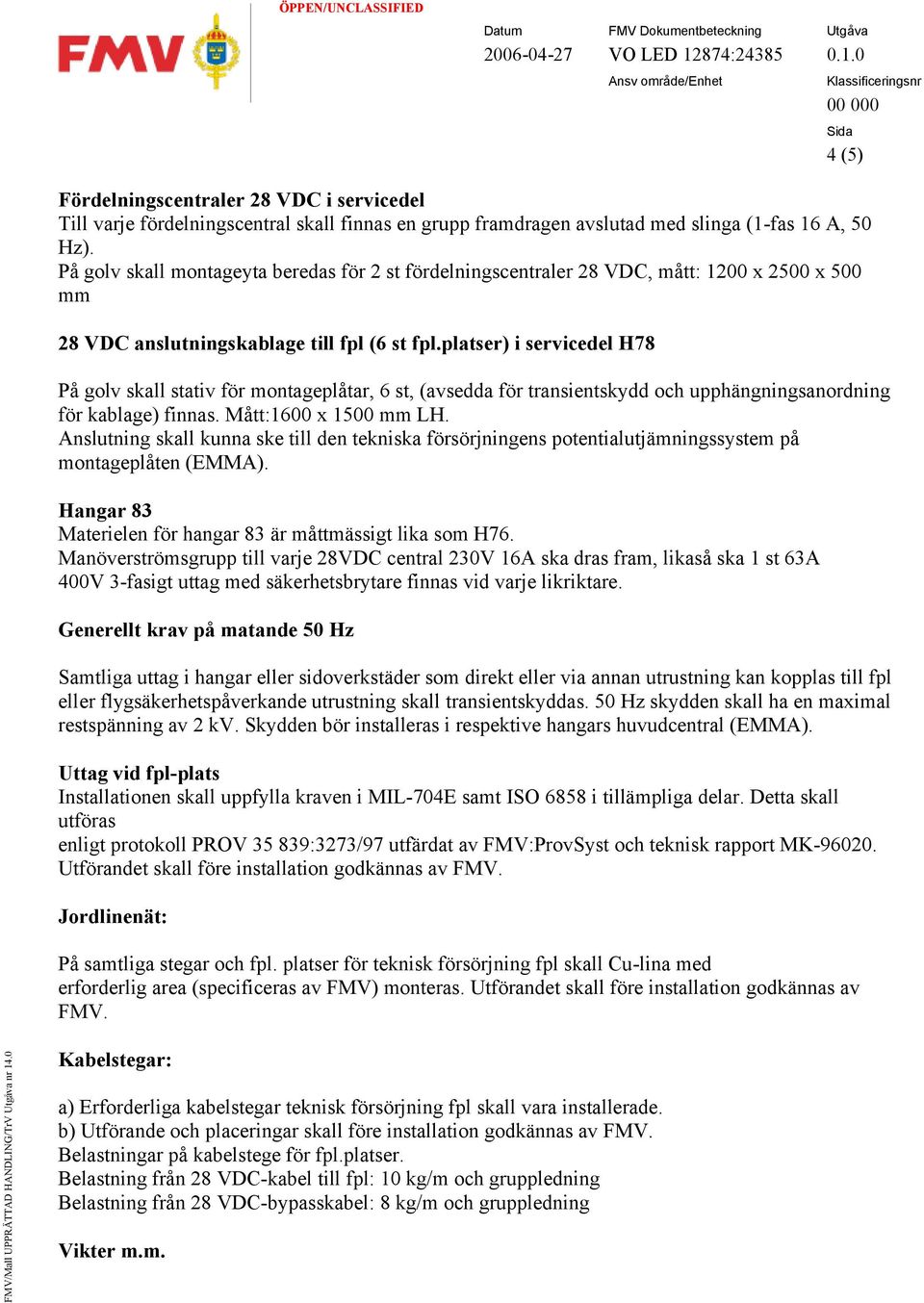

4 4 (5) Fördelningscentraler 28 VDC i servicedel Till varje fördelningscentral skall finnas en grupp framdragen avslutad med slinga (1-fas 16 A, 50 Hz). På golv skall montageyta beredas för 2 st fördelningscentraler 28 VDC, mått: 1200 x 2500 x 500 mm 28 VDC anslutningskablage till fpl (6 st fpl.platser) i servicedel H78 På golv skall stativ för montageplåtar, 6 st, (avsedda för transientskydd och upphängningsanordning för kablage) finnas. Mått:1600 x 1500 mm LH. Anslutning skall kunna ske till den tekniska försörjningens potentialutjämningssystem på montageplåten (EMMA). Hangar 83 Materielen för hangar 83 är måttmässigt lika som H76. Manöverströmsgrupp till varje 28VDC central 230V 16A ska dras fram, likaså ska 1 st 63A 400V 3-fasigt uttag med säkerhetsbrytare finnas vid varje likriktare. Generellt krav på matande 50 Hz Samtliga uttag i hangar eller sidoverkstäder som direkt eller via annan utrustning kan kopplas till fpl eller flygsäkerhetspåverkande utrustning skall transientskyddas. 50 Hz skydden skall ha en maximal restspänning av 2 kv. Skydden bör installeras i respektive hangars huvudcentral (EMMA). Uttag vid fpl-plats Installationen skall uppfylla kraven i MIL-704E samt ISO 6858 i tillämpliga delar. Detta skall utföras enligt protokoll PROV :3273/97 utfärdat av FMV:ProvSyst och teknisk rapport MK Utförandet skall före installation godkännas av FMV. Jordlinenät: På samtliga stegar och fpl. platser för teknisk försörjning fpl skall Cu-lina med erforderlig area (specificeras av FMV) monteras. Utförandet skall före installation godkännas av FMV. Kabelstegar: a) Erforderliga kabelstegar teknisk försörjning fpl skall vara installerade. b) Utförande och placeringar skall före installation godkännas av FMV. Belastningar på kabelstege för fpl.platser. Belastning från 28 VDC-kabel till fpl: 10 kg/m och gruppledning Belastning från 28 VDC-bypasskabel: 8 kg/m och gruppledning Vikter m.m.

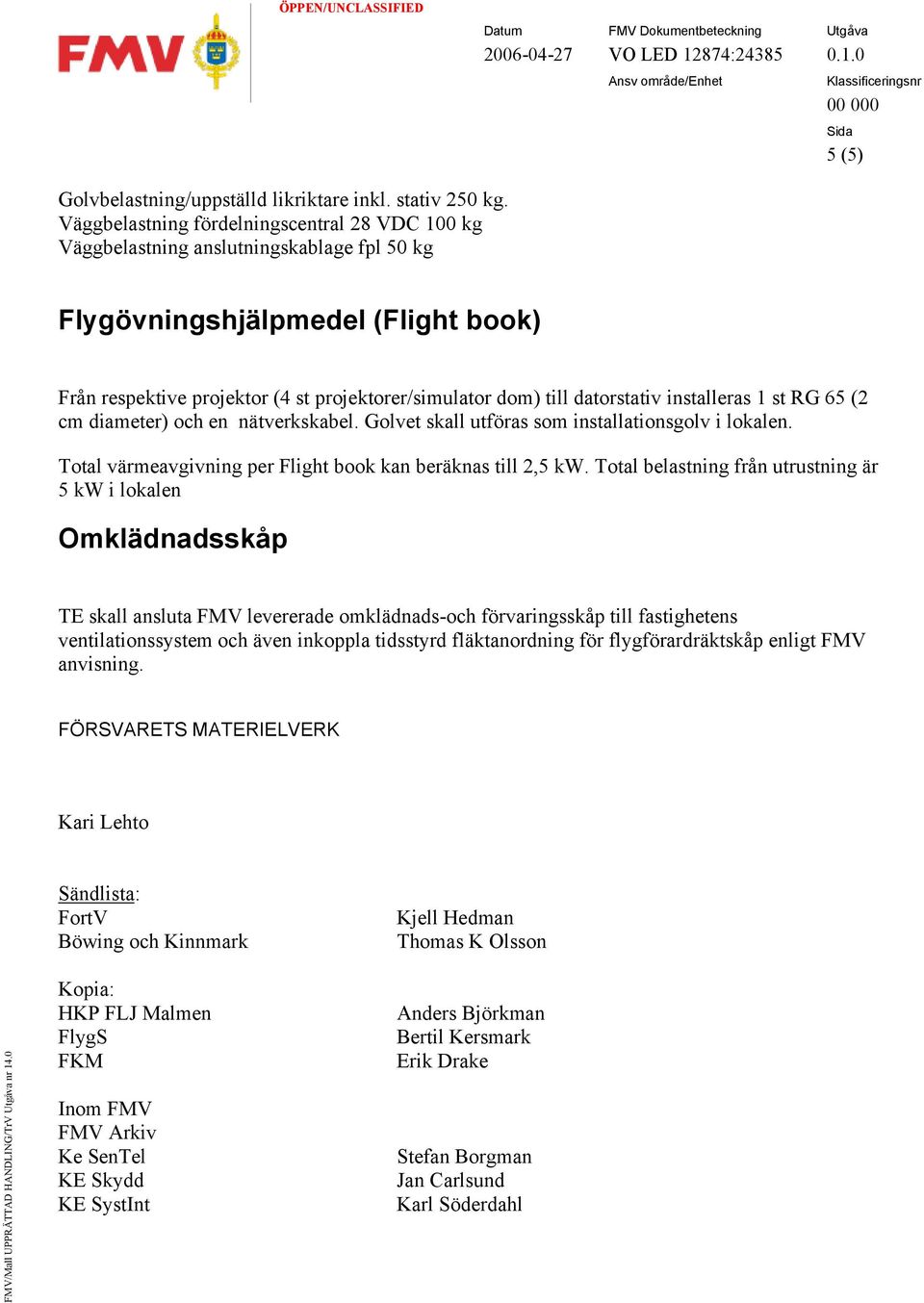

5 5 (5) Golvbelastning/uppställd likriktare inkl. stativ 250 kg. Väggbelastning fördelningscentral 28 VDC 100 kg Väggbelastning anslutningskablage fpl 50 kg Flygövningshjälpmedel (Flight book) Från respektive projektor (4 st projektorer/simulator dom) till datorstativ installeras 1 st RG 65 (2 cm diameter) och en nätverkskabel. Golvet skall utföras som installationsgolv i lokalen. Total värmeavgivning per Flight book kan beräknas till 2,5 kw. Total belastning från utrustning är 5 kw i lokalen Omklädnadsskåp TE skall ansluta FMV levererade omklädnads-och förvaringsskåp till fastighetens ventilationssystem och även inkoppla tidsstyrd fläktanordning för flygförardräktskåp enligt FMV anvisning. FÖRSVARETS MATERIELVERK Kari Lehto Sändlista: FortV Böwing och Kinnmark Kjell Hedman Thomas K Olsson Kopia: HKP FLJ Malmen FlygS FKM Inom FMV FMV Arkiv Ke SenTel KE Skydd KE SystInt Anders Björkman Bertil Kersmark Erik Drake Stefan Borgman Jan Carlsund Karl Söderdahl
