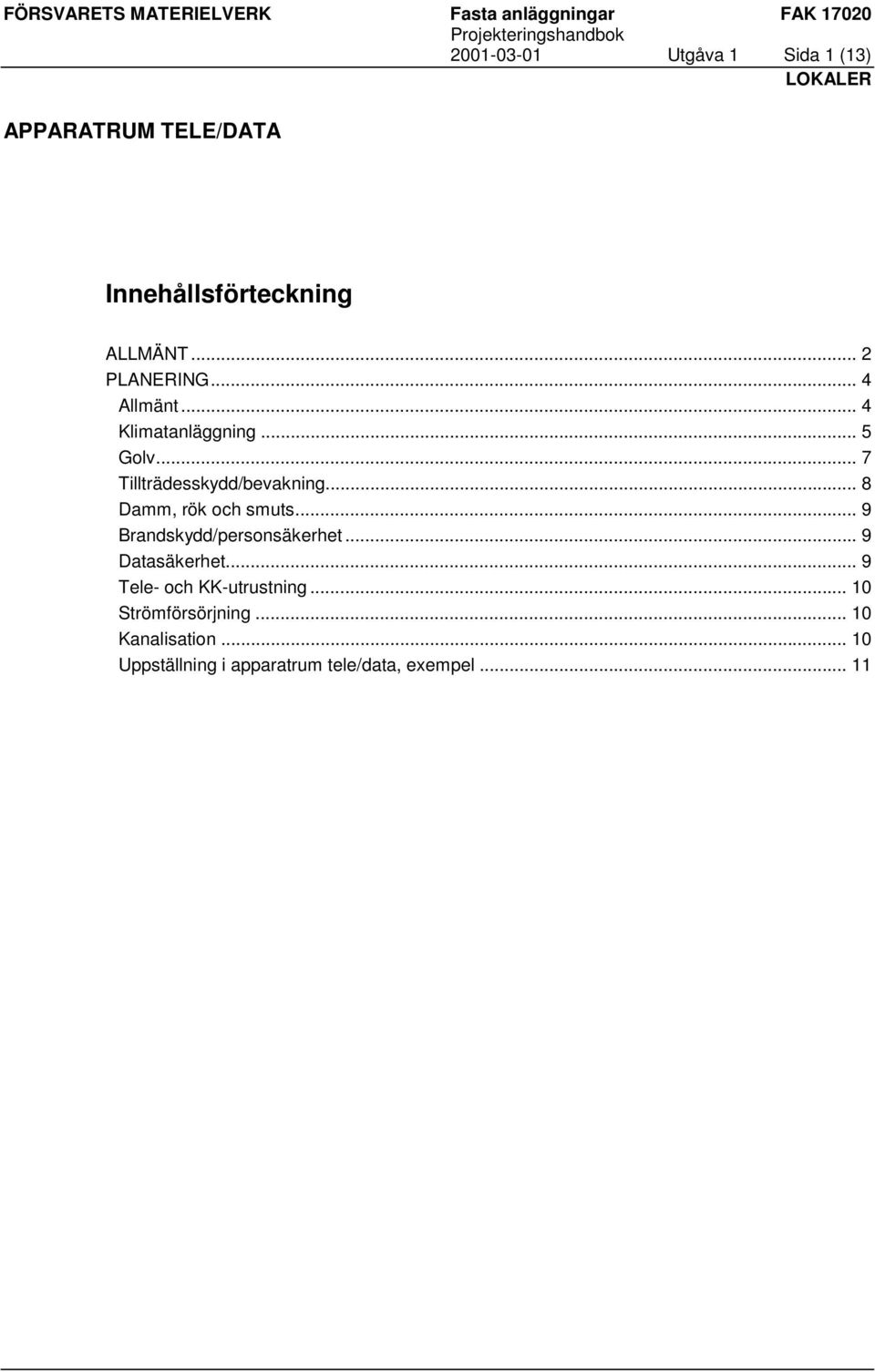

1 Utgåva 1 Sida 1 (13) Innehållsförteckning ALLMÄNT... 2 PLANERING... 4 Allmänt... 4 Klimatanläggning... 5 Golv... 7 Tillträdesskydd/bevakning... 8 Damm, rök och smuts... 9 Brandskydd/personsäkerhet... 9 Datasäkerhet... 9 Tele- och KK-utrustning Strömförsörjning Kanalisation Uppställning i apparatrum tele/data, exempel... 11

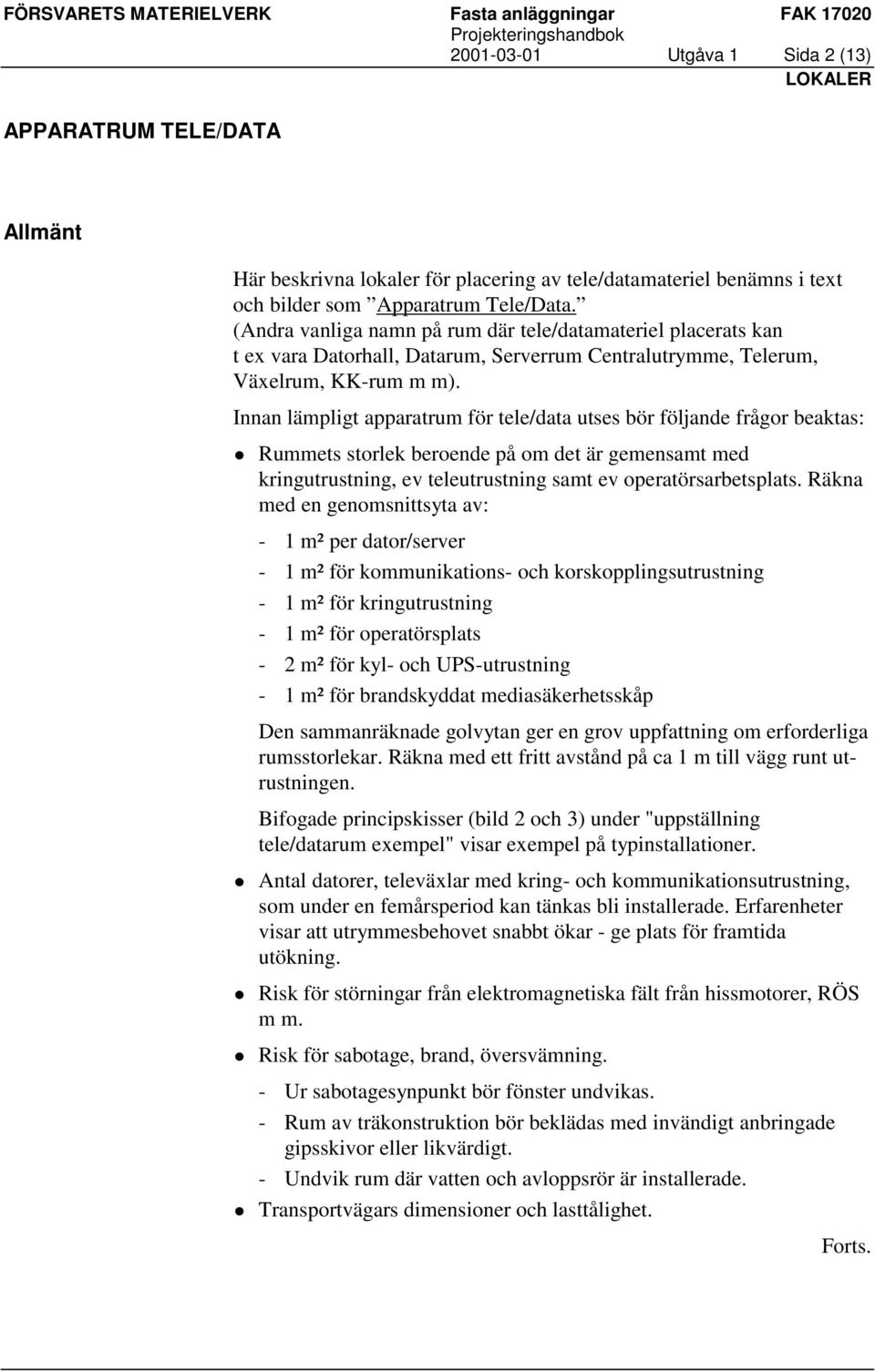

2 Utgåva 1 Sida 2 (13) Allmänt Här beskrivna lokaler för placering av tele/datamateriel benämns i text och bilder som Apparatrum Tele/Data. (Andra vanliga namn på rum där tele/datamateriel placerats kan t ex vara Datorhall, Datarum, Serverrum Centralutrymme, Telerum, Växelrum, KK-rum m m). Innan lämpligt apparatrum för tele/data utses bör följande frågor beaktas:! Rummets storlek beroende på om det är gemensamt med kringutrustning, ev teleutrustning samt ev operatörsarbetsplats. Räkna med en genomsnittsyta av: - 1 m² per dator/server - 1 m² för kommunikations- och korskopplingsutrustning - 1 m² för kringutrustning - 1 m² för operatörsplats - 2 m² för kyl- och UPS-utrustning - 1 m² för brandskyddat mediasäkerhetsskåp Den sammanräknade golvytan ger en grov uppfattning om erforderliga rumsstorlekar. Räkna med ett fritt avstånd på ca 1 m till vägg runt utrustningen. Bifogade principskisser (bild 2 och 3) under "uppställning tele/datarum exempel" visar exempel på typinstallationer.! Antal datorer, televäxlar med kring- och kommunikationsutrustning, som under en femårsperiod kan tänkas bli installerade. Erfarenheter visar att utrymmesbehovet snabbt ökar - ge plats för framtida utökning.! Risk för störningar från elektromagnetiska fält från hissmotorer, RÖS m m.! Risk för sabotage, brand, översvämning. - Ur sabotagesynpunkt bör fönster undvikas. - Rum av träkonstruktion bör beklädas med invändigt anbringade gipsskivor eller likvärdigt. - Undvik rum där vatten och avloppsrör är installerade.! Transportvägars dimensioner och lasttålighet. Forts.

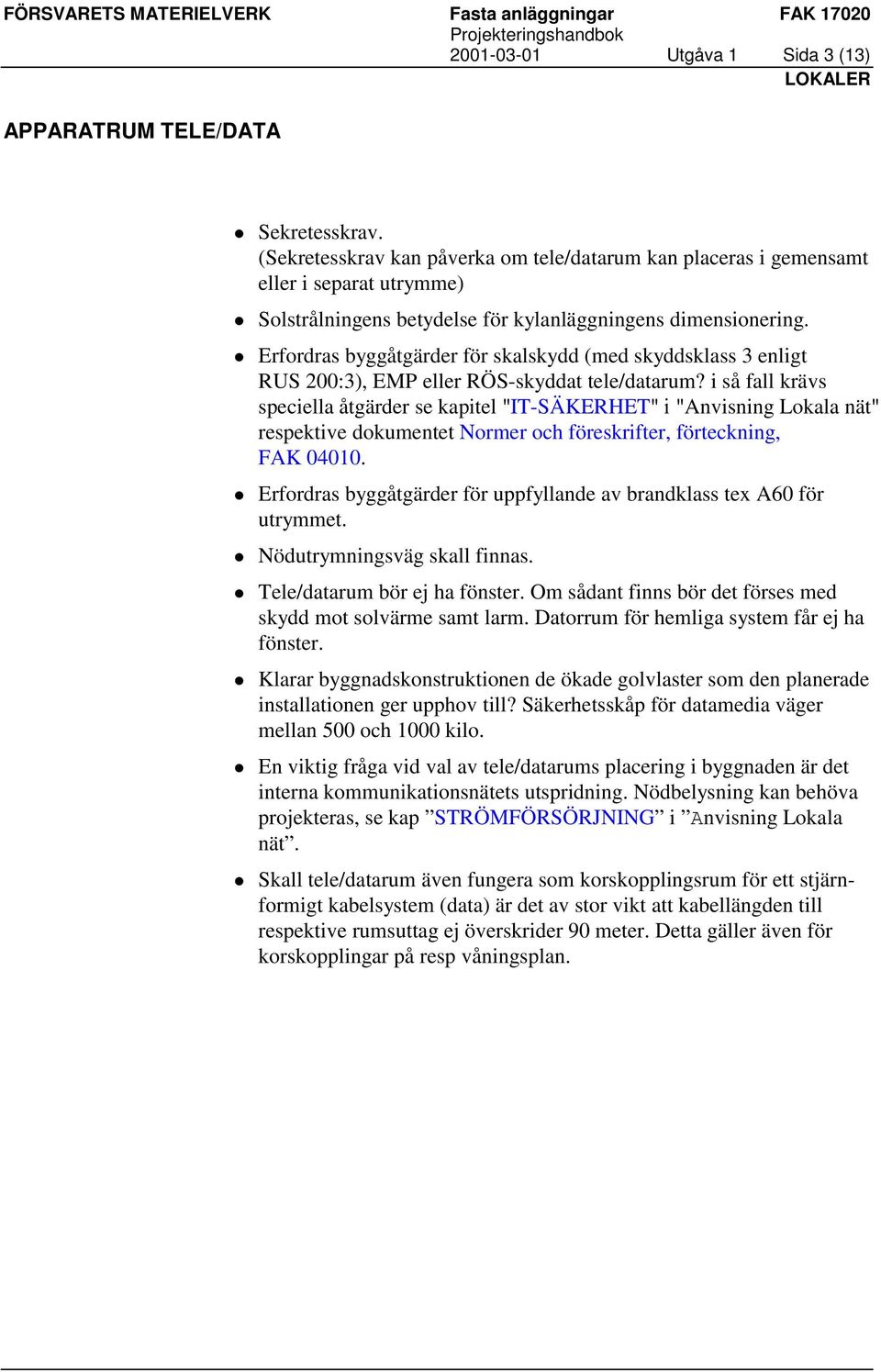

3 Utgåva 1 Sida 3 (13)! Sekretesskrav. (Sekretesskrav kan påverka om tele/datarum kan placeras i gemensamt eller i separat utrymme)! Solstrålningens betydelse för kylanläggningens dimensionering.! Erfordras byggåtgärder för skalskydd (med skyddsklass 3 enligt RUS 200:3), EMP eller RÖS-skyddat tele/datarum? i så fall krävs speciella åtgärder se kapitel "IT-SÄKERHET" i "Anvisning Lokala nät" respektive dokumentet Normer och föreskrifter, förteckning, FAK ! Erfordras byggåtgärder för uppfyllande av brandklass tex A60 för utrymmet.! Nödutrymningsväg skall finnas.! Tele/datarum bör ej ha fönster. Om sådant finns bör det förses med skydd mot solvärme samt larm. Datorrum för hemliga system får ej ha fönster.! Klarar byggnadskonstruktionen de ökade golvlaster som den planerade installationen ger upphov till? Säkerhetsskåp för datamedia väger mellan 500 och 1000 kilo.! En viktig fråga vid val av tele/datarums placering i byggnaden är det interna kommunikationsnätets utspridning. Nödbelysning kan behöva projekteras, se kap STRÖMFÖRSÖRJNING i Anvisning Lokala nät.! Skall tele/datarum även fungera som korskopplingsrum för ett stjärnformigt kabelsystem (data) är det av stor vikt att kabellängden till respektive rumsuttag ej överskrider 90 meter. Detta gäller även för korskopplingar på resp våningsplan.

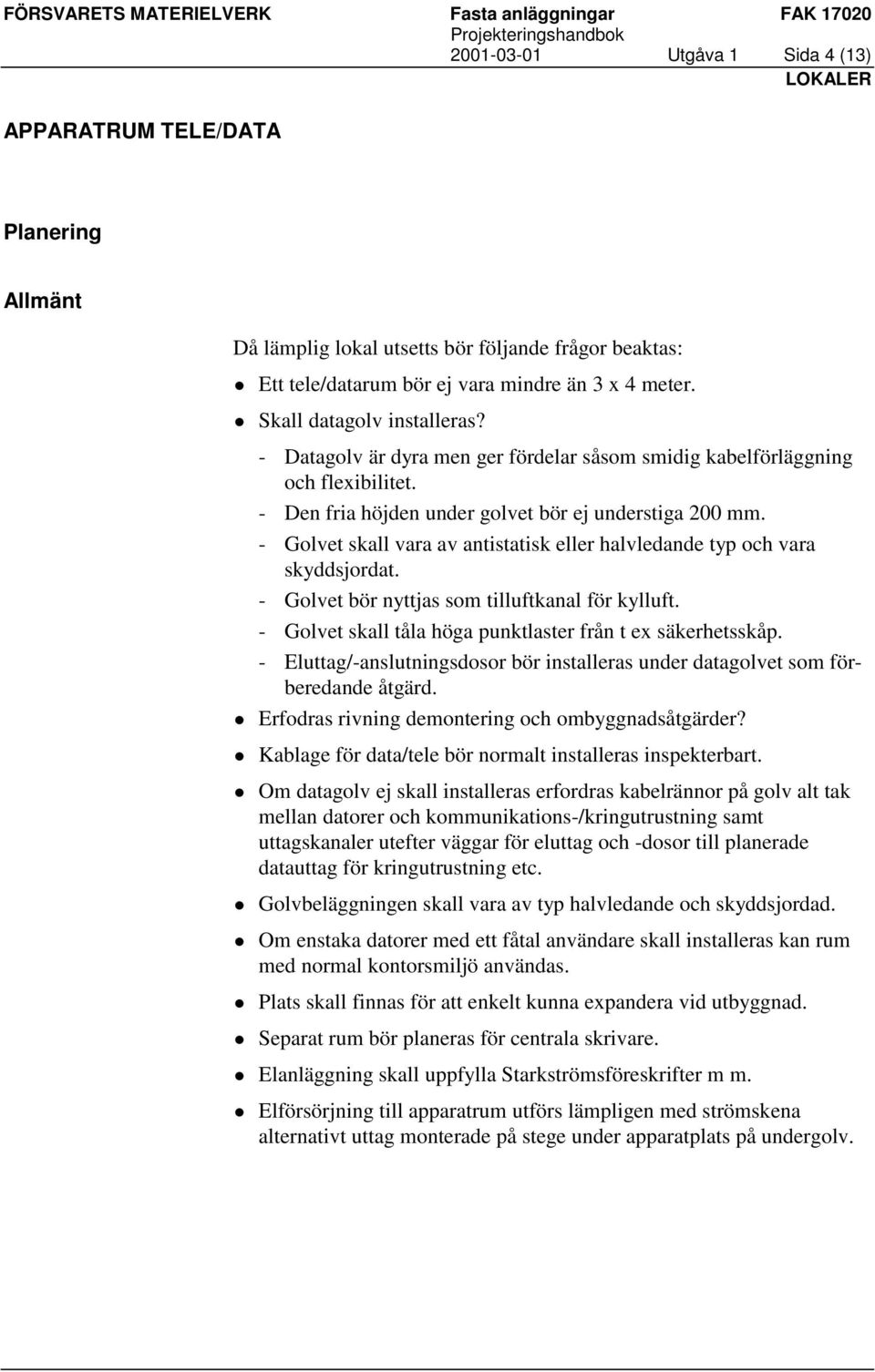

4 Utgåva 1 Sida 4 (13) Planering Allmänt Då lämplig lokal utsetts bör följande frågor beaktas:! Ett tele/datarum bör ej vara mindre än 3 x 4 meter.! Skall datagolv installeras? - Datagolv är dyra men ger fördelar såsom smidig kabelförläggning och flexibilitet. - Den fria höjden under golvet bör ej understiga 200 mm. - Golvet skall vara av antistatisk eller halvledande typ och vara skyddsjordat. - Golvet bör nyttjas som tilluftkanal för kylluft. - Golvet skall tåla höga punktlaster från t ex säkerhetsskåp. - Eluttag/-anslutningsdosor bör installeras under datagolvet som förberedande åtgärd.! Erfodras rivning demontering och ombyggnadsåtgärder?! Kablage för data/tele bör normalt installeras inspekterbart.! Om datagolv ej skall installeras erfordras kabelrännor på golv alt tak mellan datorer och kommunikations-/kringutrustning samt uttagskanaler utefter väggar för eluttag och -dosor till planerade datauttag för kringutrustning etc.! Golvbeläggningen skall vara av typ halvledande och skyddsjordad.! Om enstaka datorer med ett fåtal användare skall installeras kan rum med normal kontorsmiljö användas.! Plats skall finnas för att enkelt kunna expandera vid utbyggnad.! Separat rum bör planeras för centrala skrivare.! Elanläggning skall uppfylla Starkströmsföreskrifter m m.! Elförsörjning till apparatrum utförs lämpligen med strömskena alternativt uttag monterade på stege under apparatplats på undergolv.

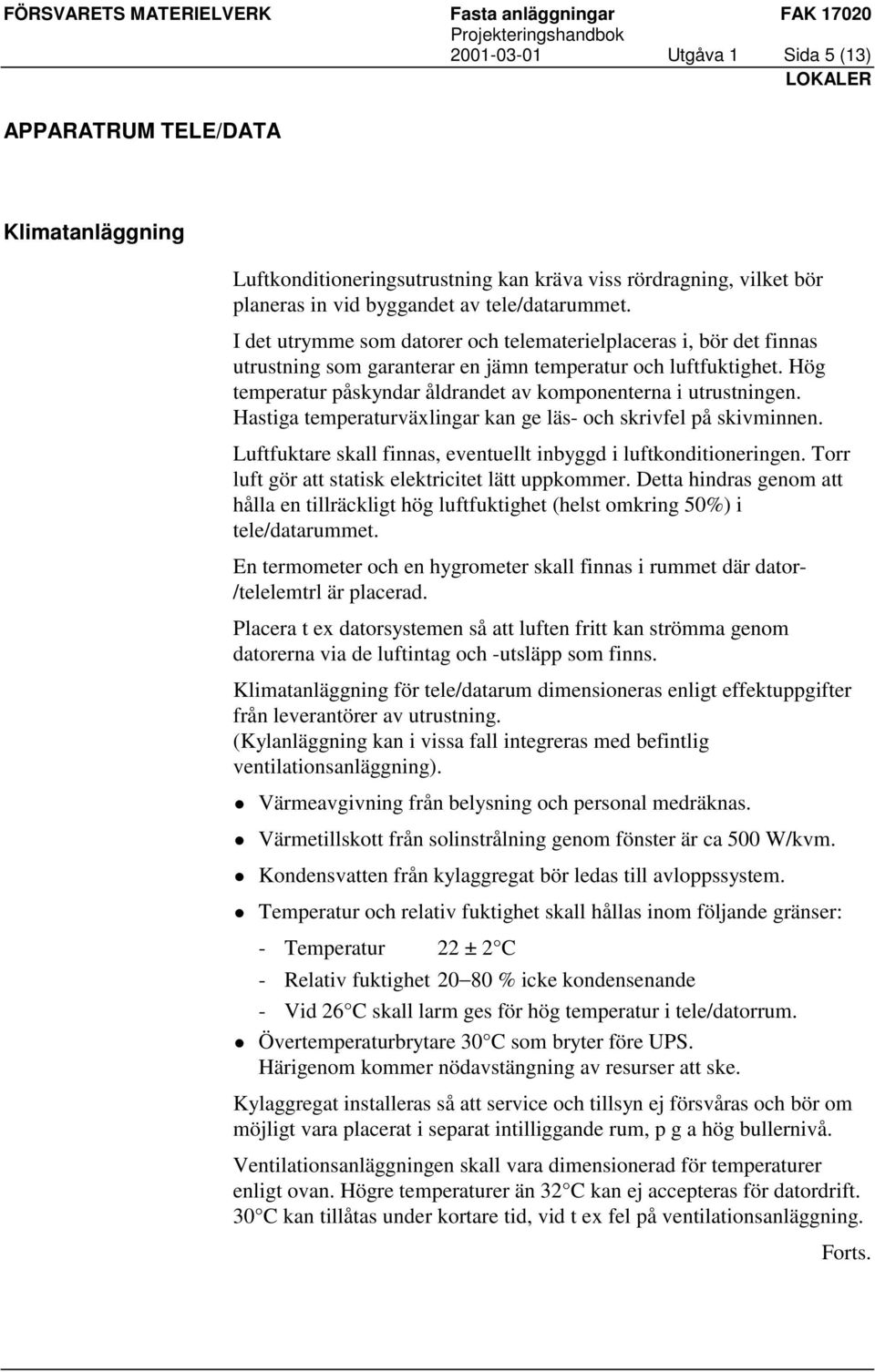

5 Utgåva 1 Sida 5 (13) Klimatanläggning Luftkonditioneringsutrustning kan kräva viss rördragning, vilket bör planeras in vid byggandet av tele/datarummet. I det utrymme som datorer och telematerielplaceras i, bör det finnas utrustning som garanterar en jämn temperatur och luftfuktighet. Hög temperatur påskyndar åldrandet av komponenterna i utrustningen. Hastiga temperaturväxlingar kan ge läs- och skrivfel på skivminnen. Luftfuktare skall finnas, eventuellt inbyggd i luftkonditioneringen. Torr luft gör att statisk elektricitet lätt uppkommer. Detta hindras genom att hålla en tillräckligt hög luftfuktighet (helst omkring 50%) i tele/datarummet. En termometer och en hygrometer skall finnas i rummet där dator- /telelemtrl är placerad. Placera t ex datorsystemen så att luften fritt kan strömma genom datorerna via de luftintag och -utsläpp som finns. Klimatanläggning för tele/datarum dimensioneras enligt effektuppgifter från leverantörer av utrustning. (Kylanläggning kan i vissa fall integreras med befintlig ventilationsanläggning).! Värmeavgivning från belysning och personal medräknas.! Värmetillskott från solinstrålning genom fönster är ca 500 W/kvm.! Kondensvatten från kylaggregat bör ledas till avloppssystem.! Temperatur och relativ fuktighet skall hållas inom följande gränser: - Temperatur 22 ± 2 C - Relativ fuktighet % icke kondensenande - Vid 26 C skall larm ges för hög temperatur i tele/datorrum.! Övertemperaturbrytare 30 C som bryter före UPS. Härigenom kommer nödavstängning av resurser att ske. Kylaggregat installeras så att service och tillsyn ej försvåras och bör om möjligt vara placerat i separat intilliggande rum, p g a hög bullernivå. Ventilationsanläggningen skall vara dimensionerad för temperaturer enligt ovan. Högre temperaturer än 32 C kan ej accepteras för datordrift. 30 C kan tillåtas under kortare tid, vid t ex fel på ventilationsanläggning. Forts.

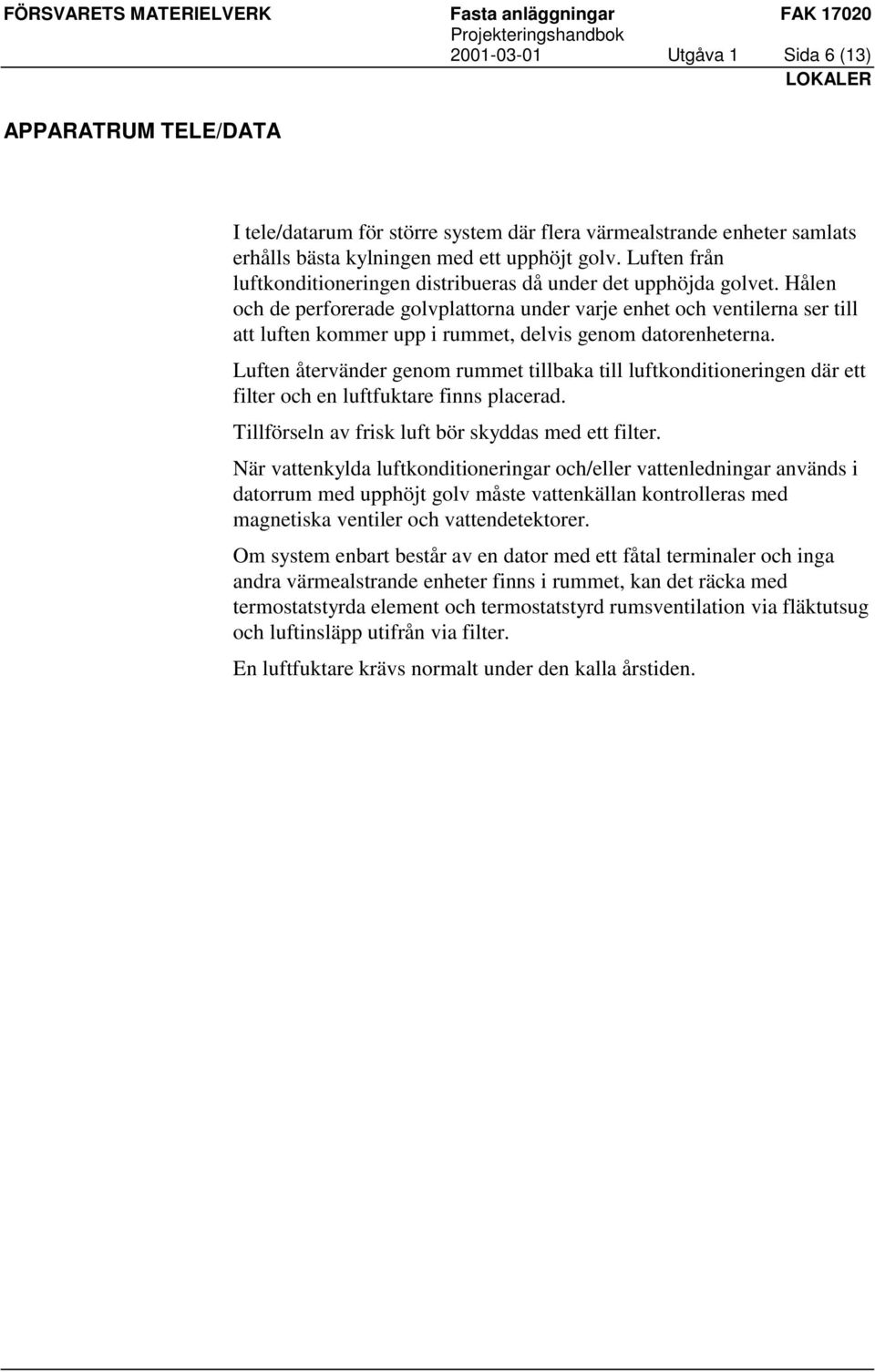

6 Utgåva 1 Sida 6 (13) I tele/datarum för större system där flera värmealstrande enheter samlats erhålls bästa kylningen med ett upphöjt golv. Luften från luftkonditioneringen distribueras då under det upphöjda golvet. Hålen och de perforerade golvplattorna under varje enhet och ventilerna ser till att luften kommer upp i rummet, delvis genom datorenheterna. Luften återvänder genom rummet tillbaka till luftkonditioneringen där ett filter och en luftfuktare finns placerad. Tillförseln av frisk luft bör skyddas med ett filter. När vattenkylda luftkonditioneringar och/eller vattenledningar används i datorrum med upphöjt golv måste vattenkällan kontrolleras med magnetiska ventiler och vattendetektorer. Om system enbart består av en dator med ett fåtal terminaler och inga andra värmealstrande enheter finns i rummet, kan det räcka med termostatstyrda element och termostatstyrd rumsventilation via fläktutsug och luftinsläpp utifrån via filter. En luftfuktare krävs normalt under den kalla årstiden.

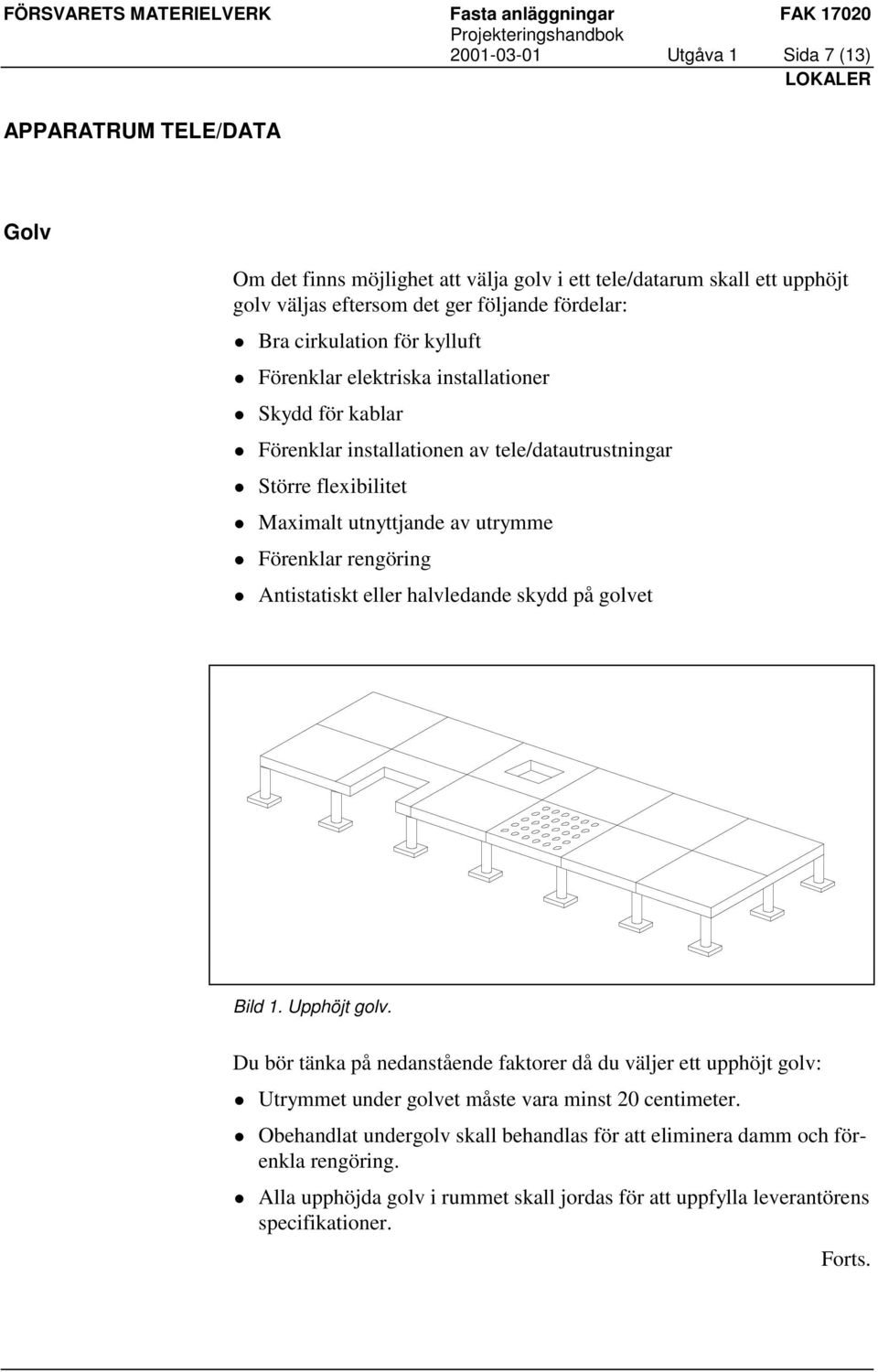

7 Utgåva 1 Sida 7 (13) Golv Om det finns möjlighet att välja golv i ett tele/datarum skall ett upphöjt golv väljas eftersom det ger följande fördelar:! Bra cirkulation för kylluft! Förenklar elektriska installationer! Skydd för kablar! Förenklar installationen av tele/datautrustningar! Större flexibilitet! Maximalt utnyttjande av utrymme! Förenklar rengöring! Antistatiskt eller halvledande skydd på golvet Bild 1. Upphöjt golv. Du bör tänka på nedanstående faktorer då du väljer ett upphöjt golv:! Utrymmet under golvet måste vara minst 20 centimeter.! Obehandlat undergolv skall behandlas för att eliminera damm och förenkla rengöring.! Alla upphöjda golv i rummet skall jordas för att uppfylla leverantörens specifikationer. Forts.

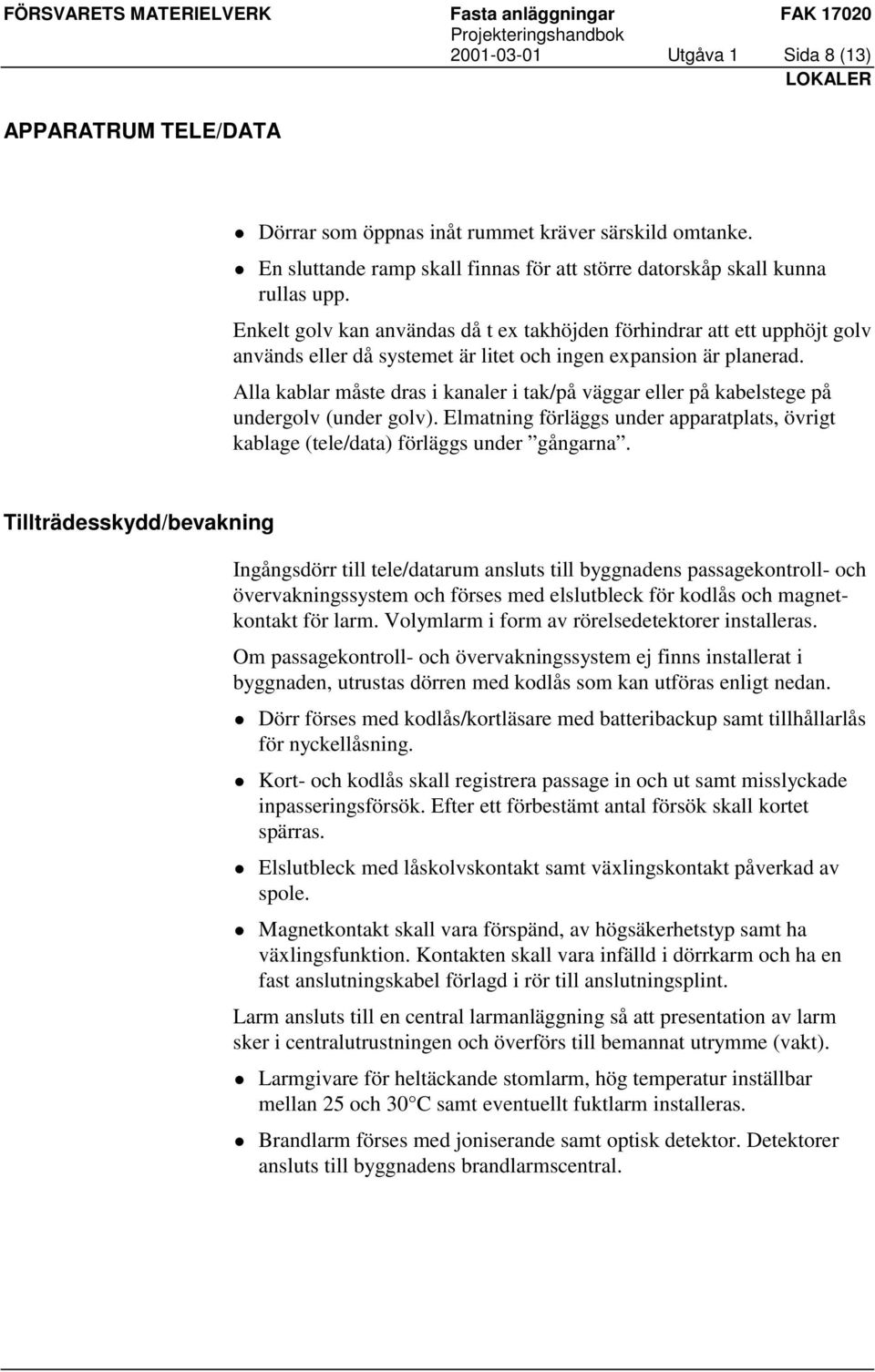

8 Utgåva 1 Sida 8 (13)! Dörrar som öppnas inåt rummet kräver särskild omtanke.! En sluttande ramp skall finnas för att större datorskåp skall kunna rullas upp. Enkelt golv kan användas då t ex takhöjden förhindrar att ett upphöjt golv används eller då systemet är litet och ingen expansion är planerad. Alla kablar måste dras i kanaler i tak/på väggar eller på kabelstege på undergolv (under golv). Elmatning förläggs under apparatplats, övrigt kablage (tele/data) förläggs under gångarna. Tillträdesskydd/bevakning Ingångsdörr till tele/datarum ansluts till byggnadens passagekontroll- och övervakningssystem och förses med elslutbleck för kodlås och magnetkontakt för larm. Volymlarm i form av rörelsedetektorer installeras. Om passagekontroll- och övervakningssystem ej finns installerat i byggnaden, utrustas dörren med kodlås som kan utföras enligt nedan.! Dörr förses med kodlås/kortläsare med batteribackup samt tillhållarlås för nyckellåsning.! Kort- och kodlås skall registrera passage in och ut samt misslyckade inpasseringsförsök. Efter ett förbestämt antal försök skall kortet spärras.! Elslutbleck med låskolvskontakt samt växlingskontakt påverkad av spole.! Magnetkontakt skall vara förspänd, av högsäkerhetstyp samt ha växlingsfunktion. Kontakten skall vara infälld i dörrkarm och ha en fast anslutningskabel förlagd i rör till anslutningsplint. Larm ansluts till en central larmanläggning så att presentation av larm sker i centralutrustningen och överförs till bemannat utrymme (vakt).! Larmgivare för heltäckande stomlarm, hög temperatur inställbar mellan 25 och 30 C samt eventuellt fuktlarm installeras.! Brandlarm förses med joniserande samt optisk detektor. Detektorer ansluts till byggnadens brandlarmscentral.

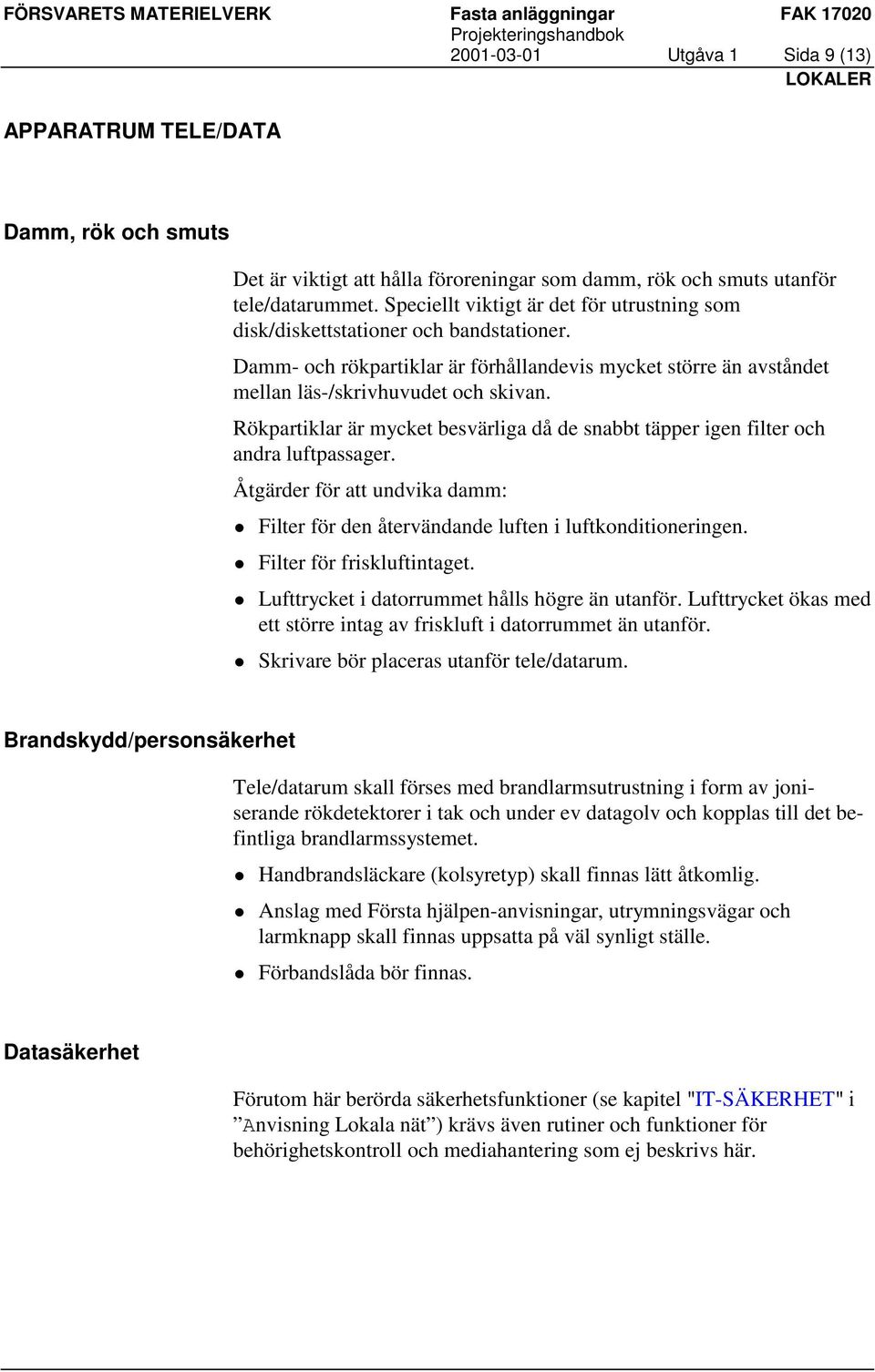

9 Utgåva 1 Sida 9 (13) Damm, rök och smuts Det är viktigt att hålla föroreningar som damm, rök och smuts utanför tele/datarummet. Speciellt viktigt är det för utrustning som disk/diskettstationer och bandstationer. Damm- och rökpartiklar är förhållandevis mycket större än avståndet mellan läs-/skrivhuvudet och skivan. Rökpartiklar är mycket besvärliga då de snabbt täpper igen filter och andra luftpassager. Åtgärder för att undvika damm:! Filter för den återvändande luften i luftkonditioneringen.! Filter för friskluftintaget.! Lufttrycket i datorrummet hålls högre än utanför. Lufttrycket ökas med ett större intag av friskluft i datorrummet än utanför.! Skrivare bör placeras utanför tele/datarum. Brandskydd/personsäkerhet Tele/datarum skall förses med brandlarmsutrustning i form av joniserande rökdetektorer i tak och under ev datagolv och kopplas till det befintliga brandlarmssystemet.! Handbrandsläckare (kolsyretyp) skall finnas lätt åtkomlig.! Anslag med Första hjälpen-anvisningar, utrymningsvägar och larmknapp skall finnas uppsatta på väl synligt ställe.! Förbandslåda bör finnas. Datasäkerhet Förutom här berörda säkerhetsfunktioner (se kapitel "IT-SÄKERHET" i Anvisning Lokala nät ) krävs även rutiner och funktioner för behörighetskontroll och mediahantering som ej beskrivs här.

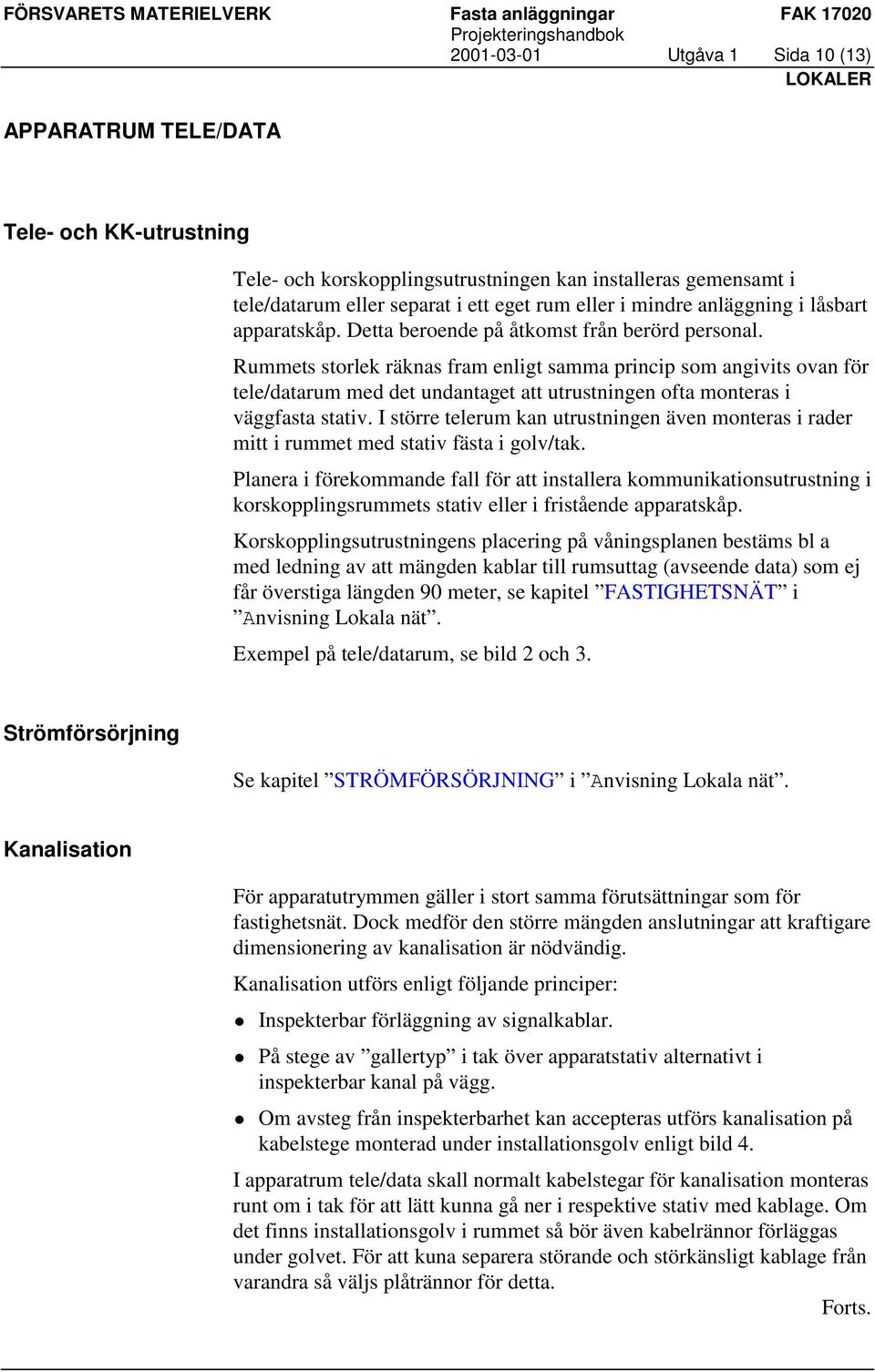

10 Utgåva 1 Sida 10 (13) Tele- och KK-utrustning Tele- och korskopplingsutrustningen kan installeras gemensamt i tele/datarum eller separat i ett eget rum eller i mindre anläggning i låsbart apparatskåp. Detta beroende på åtkomst från berörd personal. Rummets storlek räknas fram enligt samma princip som angivits ovan för tele/datarum med det undantaget att utrustningen ofta monteras i väggfasta stativ. I större telerum kan utrustningen även monteras i rader mitt i rummet med stativ fästa i golv/tak. Planera i förekommande fall för att installera kommunikationsutrustning i korskopplingsrummets stativ eller i fristående apparatskåp. Korskopplingsutrustningens placering på våningsplanen bestäms bl a med ledning av att mängden kablar till rumsuttag (avseende data) som ej får överstiga längden 90 meter, se kapitel FASTIGHETSNÄT i Anvisning Lokala nät. Exempel på tele/datarum, se bild 2 och 3. Strömförsörjning Se kapitel STRÖMFÖRSÖRJNING i Anvisning Lokala nät. Kanalisation För apparatutrymmen gäller i stort samma förutsättningar som för fastighetsnät. Dock medför den större mängden anslutningar att kraftigare dimensionering av kanalisation är nödvändig. Kanalisation utförs enligt följande principer:! Inspekterbar förläggning av signalkablar.! På stege av gallertyp i tak över apparatstativ alternativt i inspekterbar kanal på vägg.! Om avsteg från inspekterbarhet kan accepteras utförs kanalisation på kabelstege monterad under installationsgolv enligt bild 4. I apparatrum tele/data skall normalt kabelstegar för kanalisation monteras runt om i tak för att lätt kunna gå ner i respektive stativ med kablage. Om det finns installationsgolv i rummet så bör även kabelrännor förläggas under golvet. För att kuna separera störande och störkänsligt kablage från varandra så väljs plåtrännor för detta. Forts.

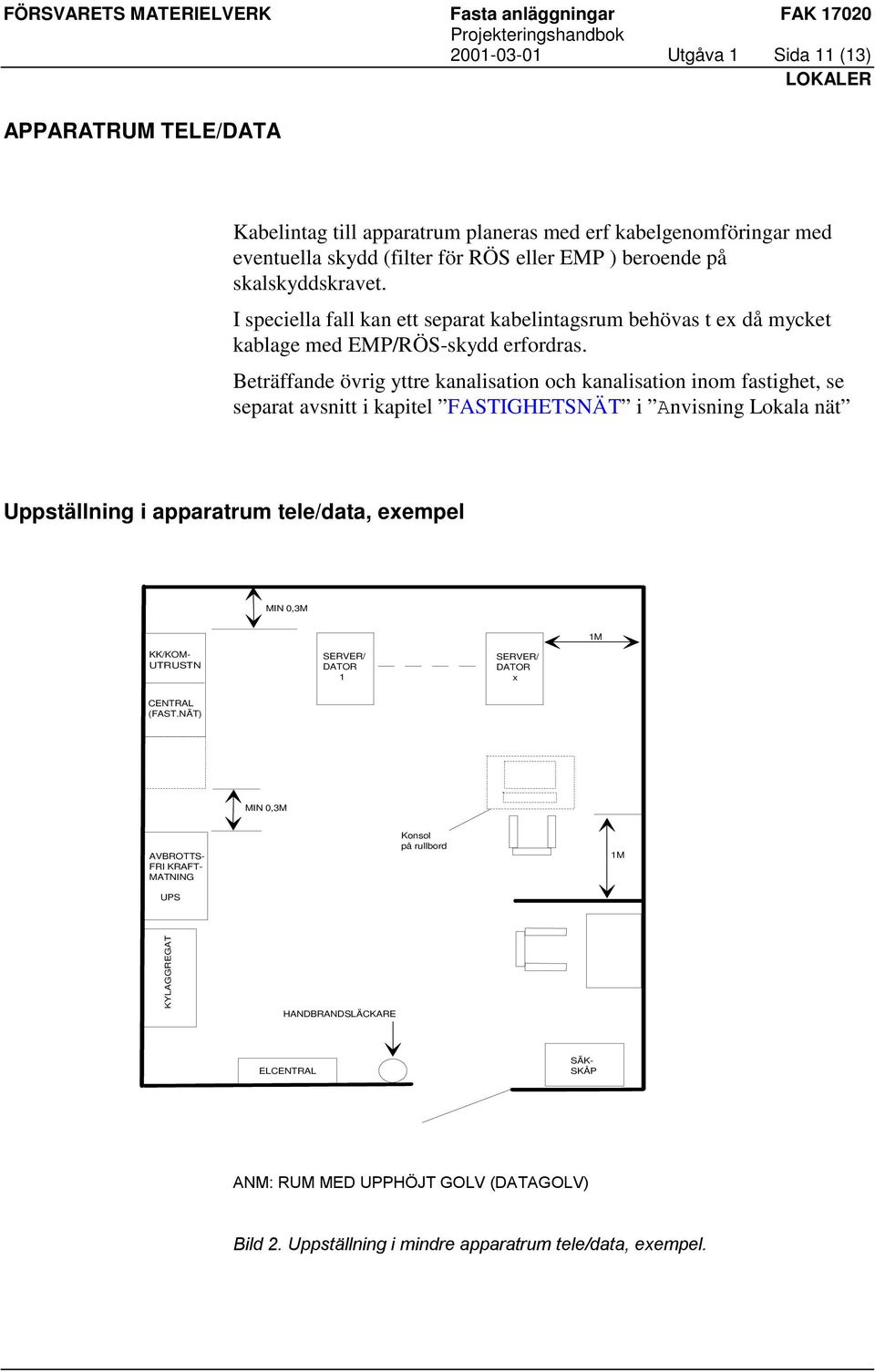

11 KYLAGGREGAT FÖRSVARETS MATERIELVERK Fasta anläggningar FAK Utgåva 1 Sida 11 (13) Kabelintag till apparatrum planeras med erf kabelgenomföringar med eventuella skydd (filter för RÖS eller EMP ) beroende på skalskyddskravet. I speciella fall kan ett separat kabelintagsrum behövas t ex då mycket kablage med EMP/RÖS-skydd erfordras. Beträffande övrig yttre kanalisation och kanalisation inom fastighet, se separat avsnitt i kapitel FASTIGHETSNÄT i Anvisning Lokala nät Uppställning i apparatrum tele/data, exempel MIN 0,3M 1M KK/KOM- UTRUSTN SERVER/ DATOR 1 SERVER/ DATOR x CENTRAL (FAST.NÄT) MIN 0,3M AVBROTTS- FRI KRAFT- MATNING UPS Konsol på rullbord 1M HANDBRANDSLÄCKARE ELCENTRAL SÄK- SKÅP ANM: RUM MED UPPHÖJT GOLV (DATAGOLV) Bild 2. Uppställning i mindre apparatrum tele/data, exempel.

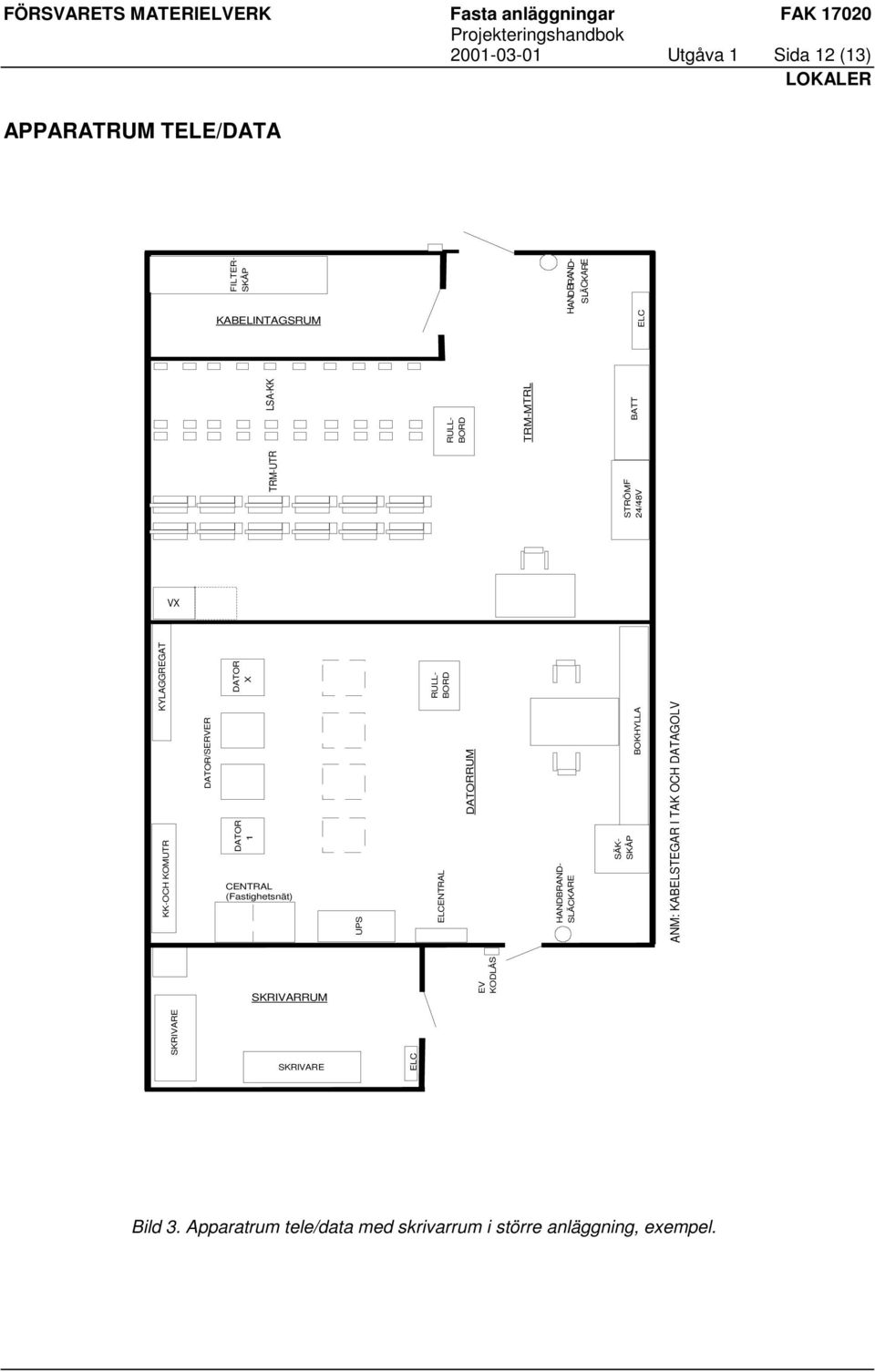

12 ELC SKRIVARE EV KODLÅS UPS KK-OCH KOMUTR ELCENTRAL HANDBRAND- SLÄCKARE DATOR SÄK- SKÅP 1 DATOR/SERVER DATORRUM BOKHYLLA ANM: KABELSTEGAR I TAK OCH DATAGOLV KYLAGGREGAT DATOR X RULL- BORD STRÖMF 24/48V HANDBRAND- RULL- BORD TRM-MTRL BATT ELC FILTER- SKÅP SLÄCKARE FÖRSVARETS MATERIELVERK Fasta anläggningar FAK Utgåva 1 Sida 12 (13) KABELINTAGSRUM TRM-UTR LSA-KK VX CENTRAL (Fastighetsnät) SKRIVARRUM SKRIVARE Bild 3. Apparatrum tele/data med skrivarrum i större anläggning, exempel.

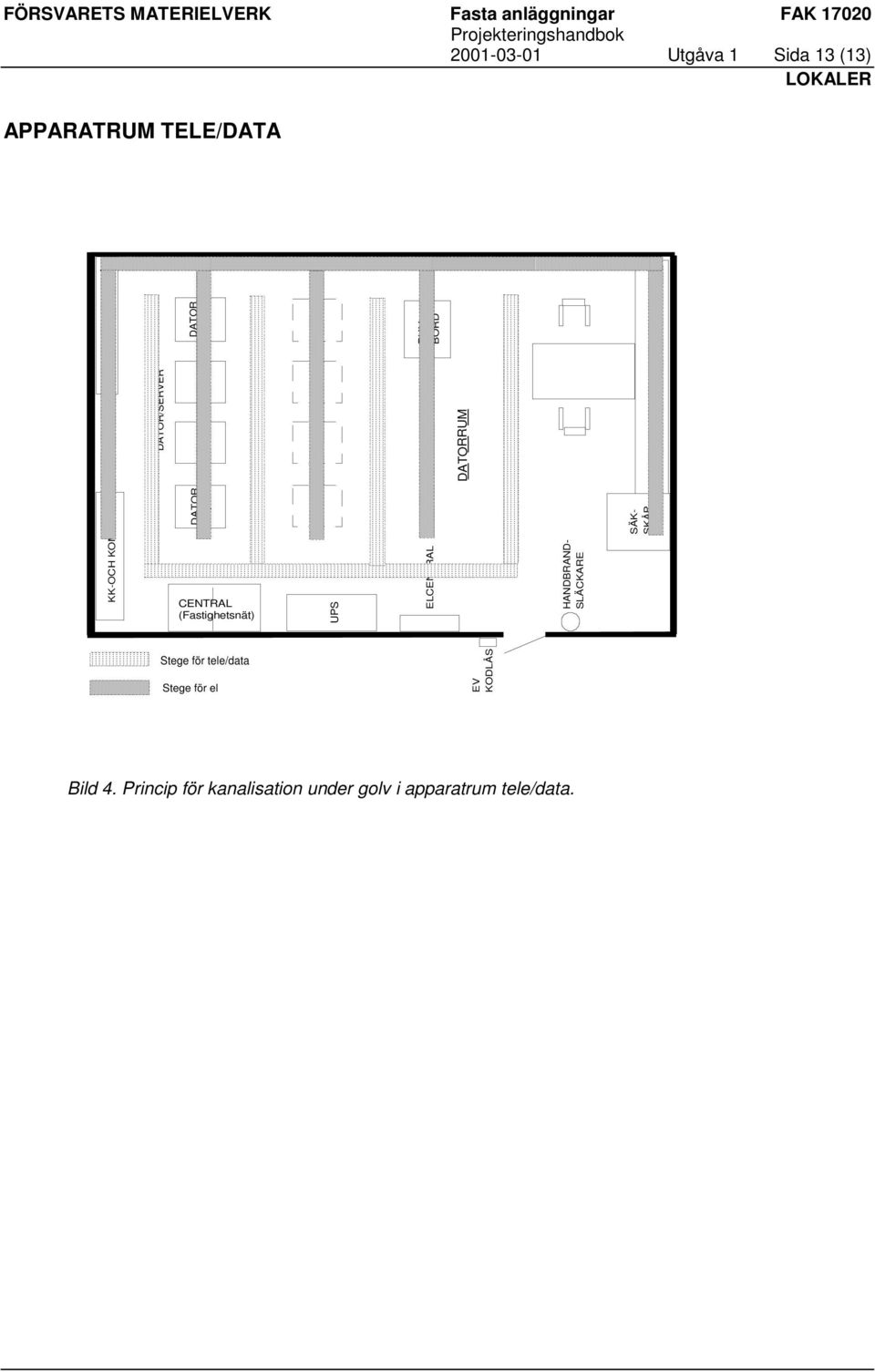

13 EV KODLÅS UPS KK-OCH KOMUTR ELCENTRAL HANDBRAND- SLÄCKARE DATOR RULL- SÄK- SKÅP 1 DATOR/SERVER DATORRUM BOKHYLLA KYLAGGREGAT DATOR X BORD FÖRSVARETS MATERIELVERK Fasta anläggningar FAK Utgåva 1 Sida 13 (13) CENTRAL (Fastighetsnät) Stege för tele/data Stege för el Bild 4. Princip för kanalisation under golv i apparatrum tele/data.

14 Fasta anläggningar Denna handbok har tagits fram för att vara ett hjälpmedel vid anläggningsprojektering och för att sprida kännedom om vad som därvid gäller speciellt för försvarets fasta anläggningar. Handboken utgör dessutom ett led i strävan att standardisera installationsmateriel och installationsprinciper så att samma typ av anläggningar med likartade driftförhållanden och likartad funktion byggs på samma sätt oavsett försvarsgrenstillhörighet. Handboken skall också kunna utvecklas som en kunskapsbank inom området. Klicka på bokmärke till vänster för att öppna önskat avsnitt.
