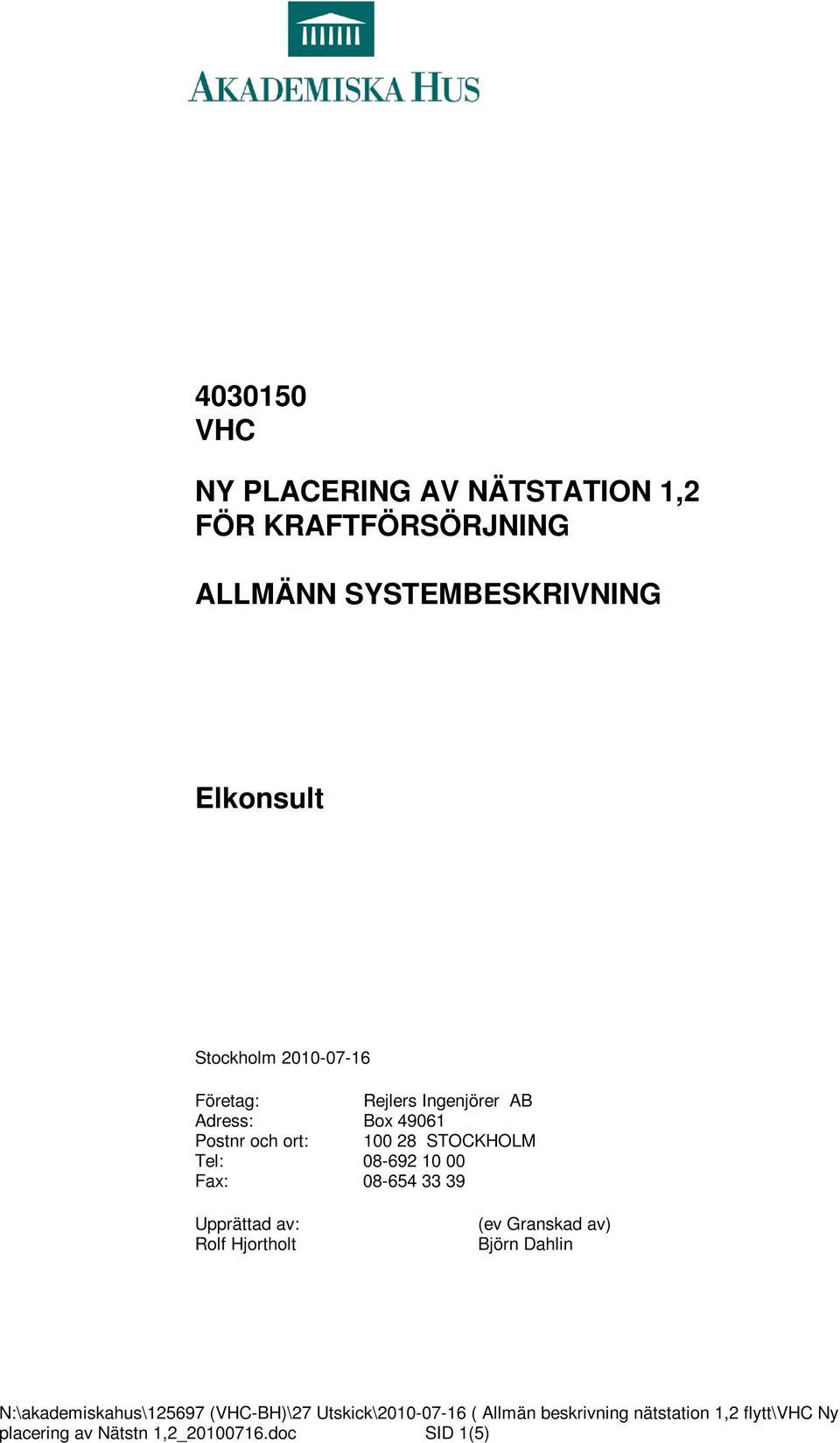

1 VHC NY PLACERING AV NÄTSTATION 1,2 FÖR KRAFTFÖRSÖRJNING ALLMÄNN SYSTEMBESKRIVNING Elkonsult Stockholm Företag: Rejlers Ingenjörer AB Adress: Box Postnr och ort: STOCKHOLM Tel: Fax: Upprättad av: Rolf Hjortholt (ev Granskad av) Björn Dahlin N:\akademiskahus\ (VHC-BH)\27 Utskick\ ( Allmän beskrivning nätstation 1,2 flytt\vhc Ny placering av Nätstn 1,2_ doc SID 1(5)

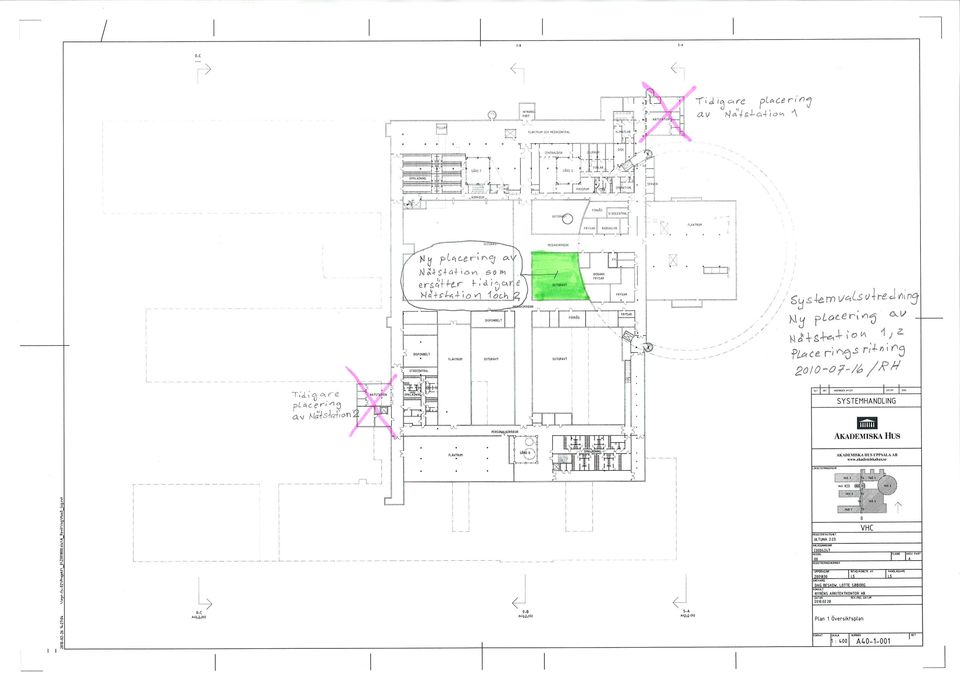

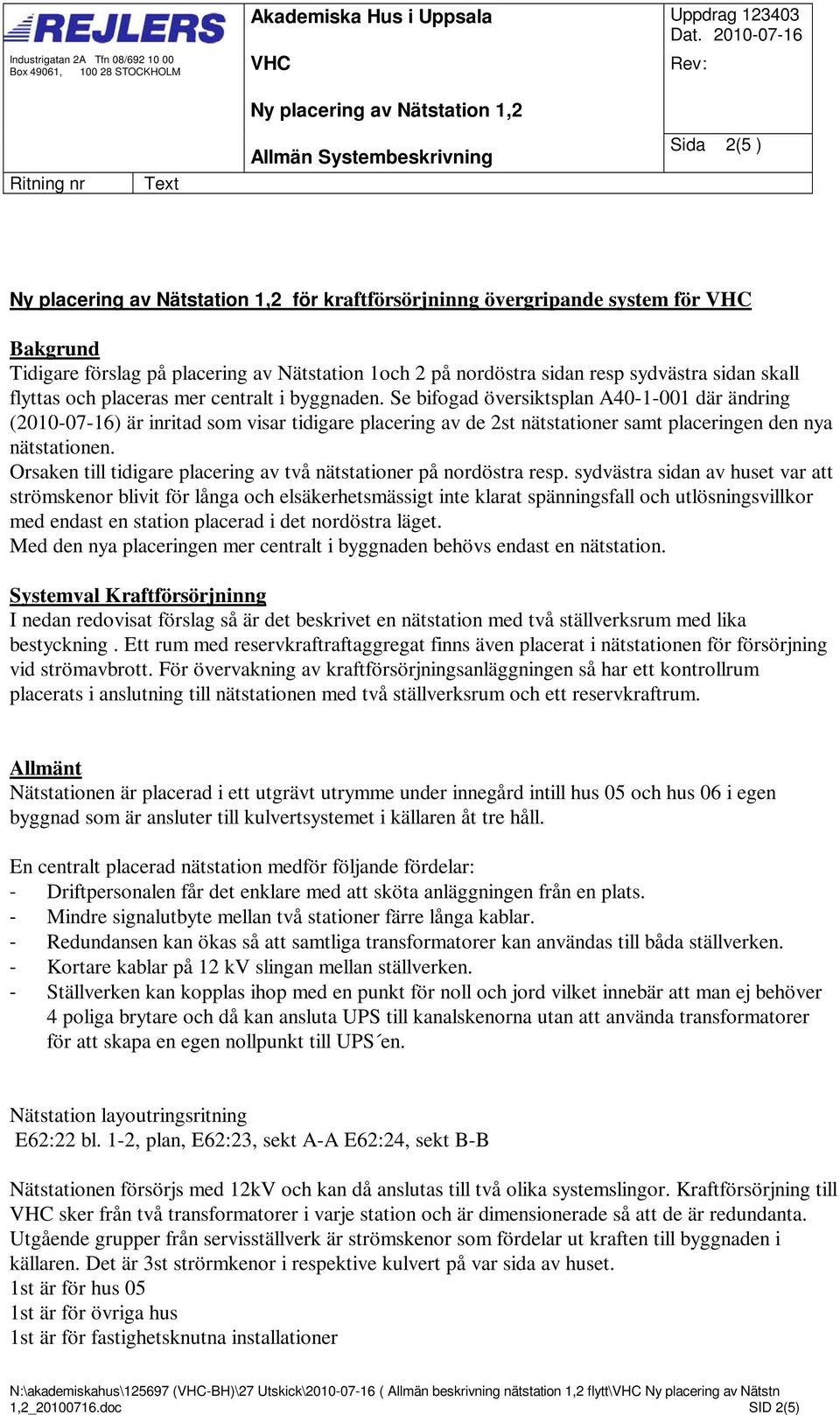

2 Akademiska Hus i Uppsala VHC Industrigatan 2A Tfn 08/ Rev: Box 49061, STOCKHOLM Ny placering av Nätstation 1,2 Uppdrag Dat Ritning nr Text Allmän Systembeskrivning Sida 2(5 ) Ny placering av Nätstation 1,2 för kraftförsörjninng övergripande system för VHC Bakgrund Tidigare förslag på placering av Nätstation 1och 2 på nordöstra sidan resp sydvästra sidan skall flyttas och placeras mer centralt i byggnaden. Se bifogad översiktsplan A där ändring ( ) är inritad som visar tidigare placering av de 2st nätstationer samt placeringen den nya nätstationen. Orsaken till tidigare placering av två nätstationer på nordöstra resp. sydvästra sidan av huset var att strömskenor blivit för långa och elsäkerhetsmässigt inte klarat spänningsfall och utlösningsvillkor med endast en station placerad i det nordöstra läget. Med den nya placeringen mer centralt i byggnaden behövs endast en nätstation. Systemval Kraftförsörjninng I nedan redovisat förslag så är det beskrivet en nätstation med två ställverksrum med lika bestyckning. Ett rum med reservkraftraftaggregat finns även placerat i nätstationen för försörjning vid strömavbrott. För övervakning av kraftförsörjningsanläggningen så har ett kontrollrum placerats i anslutning till nätstationen med två ställverksrum och ett reservkraftrum. Allmänt Nätstationen är placerad i ett utgrävt utrymme under innegård intill hus 05 och hus 06 i egen byggnad som är ansluter till kulvertsystemet i källaren åt tre håll. En centralt placerad nätstation medför följande fördelar: Driftpersonalen får det enklare med att sköta anläggningen från en plats. Mindre signalutbyte mellan två stationer färre långa kablar. Redundansen kan ökas så att samtliga transformatorer kan användas till båda ställverken. Kortare kablar på 12 kv slingan mellan ställverken. Ställverken kan kopplas ihop med en punkt för noll och jord vilket innebär att man ej behöver 4 poliga brytare och då kan ansluta UPS till kanalskenorna utan att använda transformatorer för att skapa en egen nollpunkt till UPS en. Nätstation layoutringsritning E62:22 bl. 1-2, plan, E62:23, sekt A-A E62:24, sekt B-B Nätstationen försörjs med 12kV och kan då anslutas till två olika systemslingor. Kraftförsörjning till VHC sker från två transformatorer i varje station och är dimensionerade så att de är redundanta. Utgående grupper från servisställverk är strömskenor som fördelar ut kraften till byggnaden i källaren. Det är 3st strörmkenor i respektive kulvert på var sida av huset. 1st är för hus 05 1st är för övriga hus 1st är för fastighetsknutna installationer N:\akademiskahus\ (VHC-BH)\27 Utskick\ ( Allmän beskrivning nätstation 1,2 flytt\vhc Ny placering av Nätstn 1,2_ doc SID 2(5)

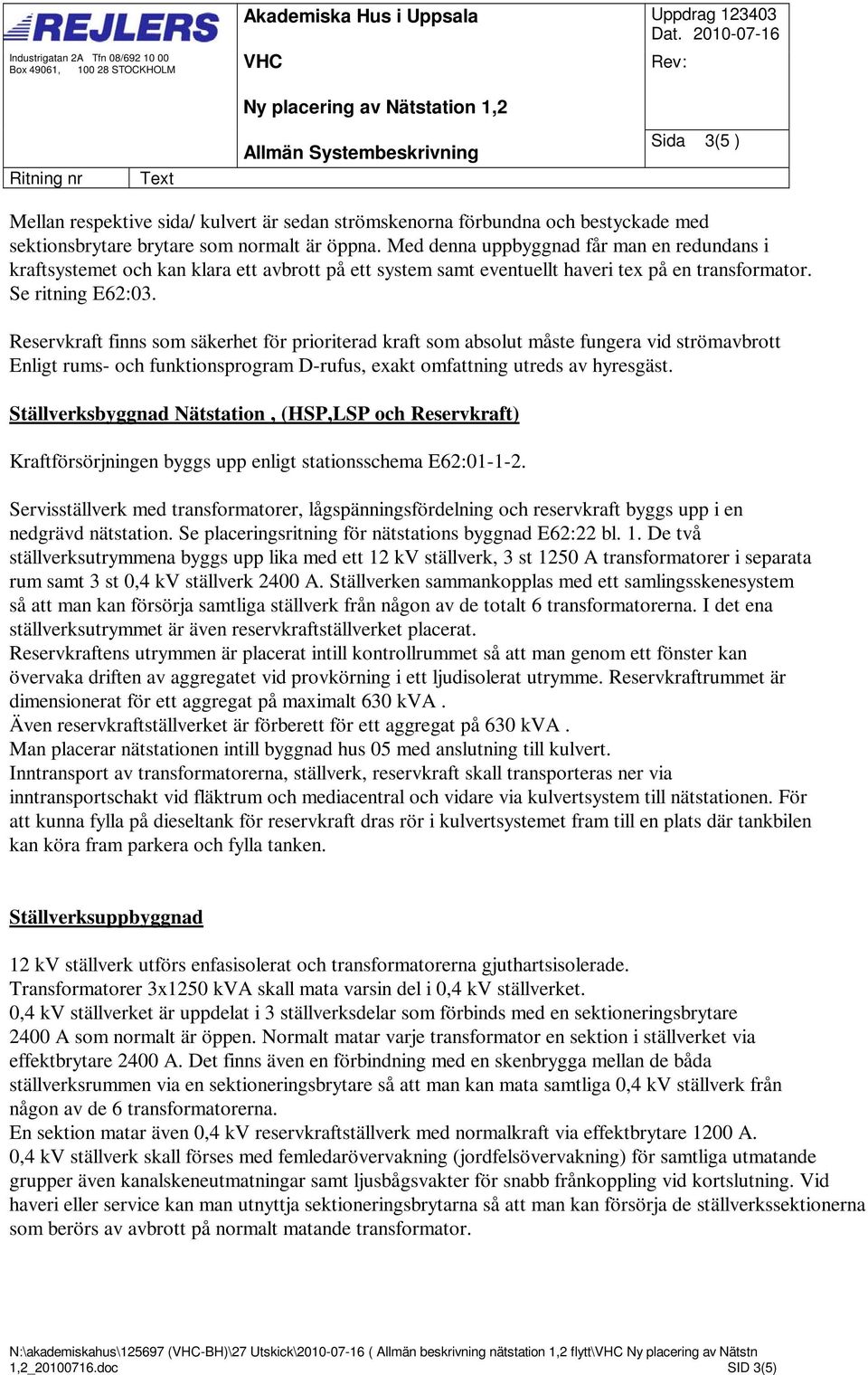

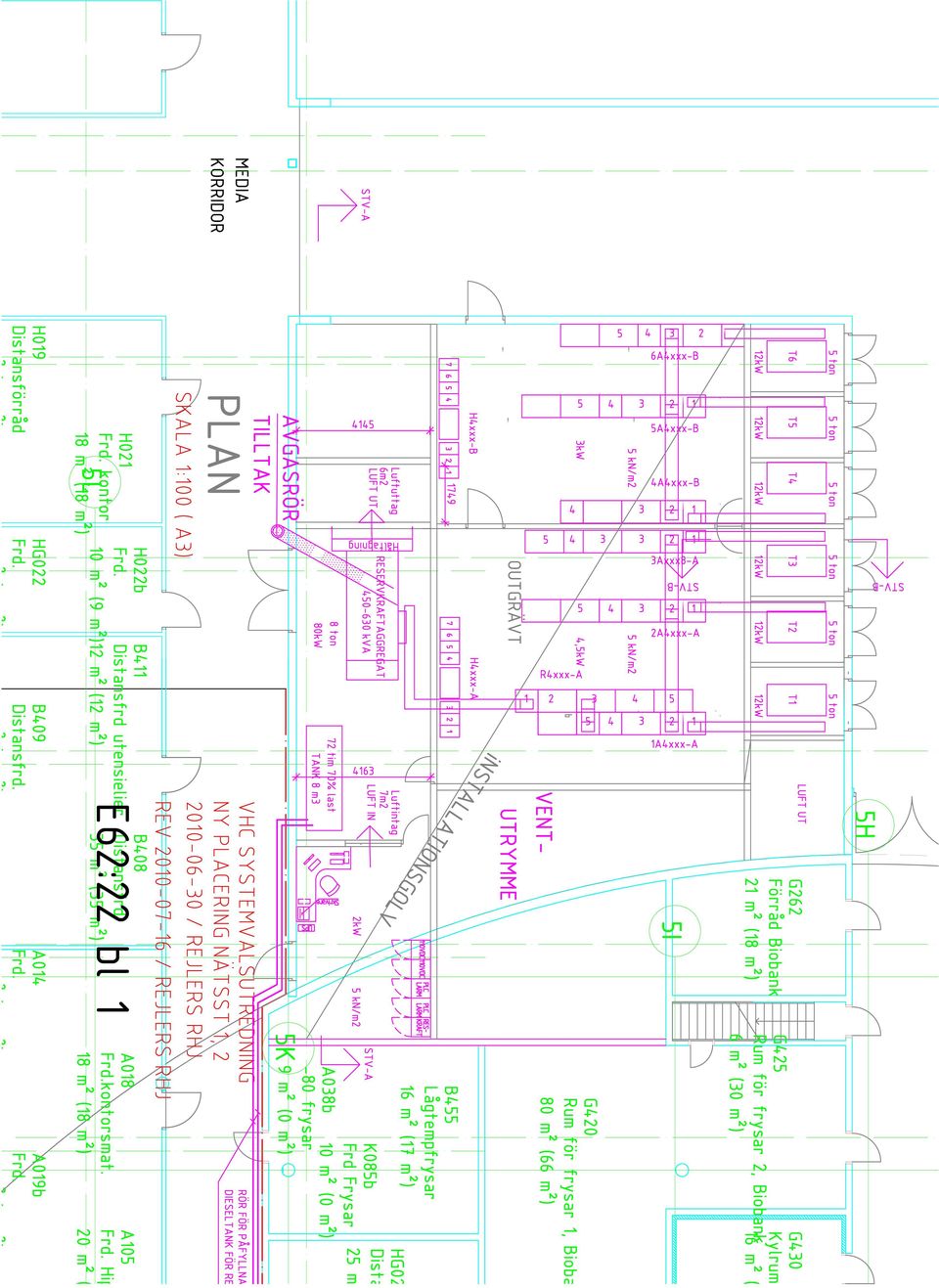

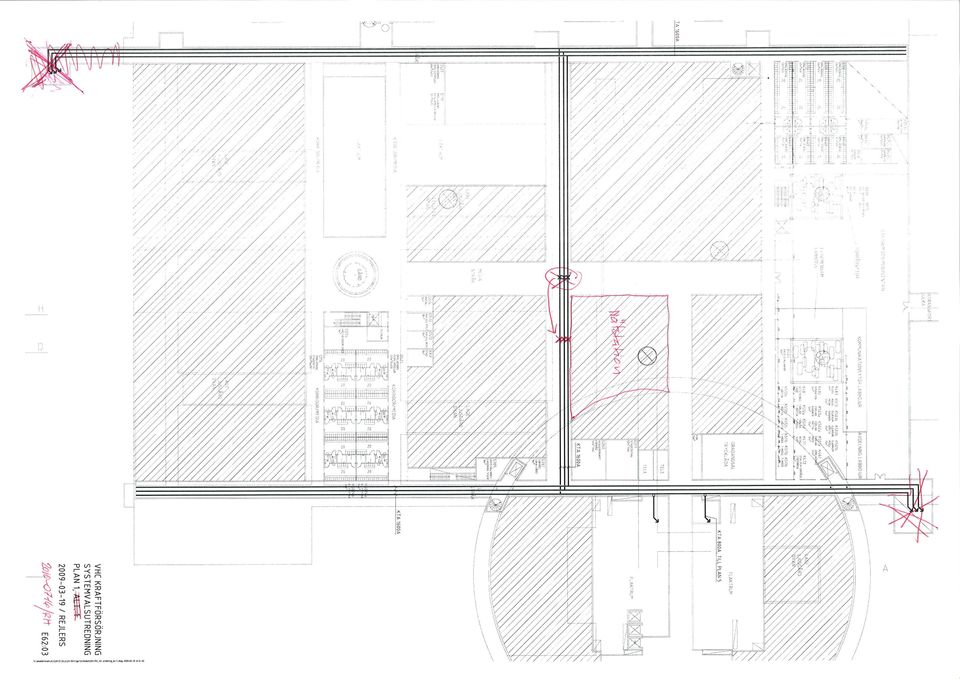

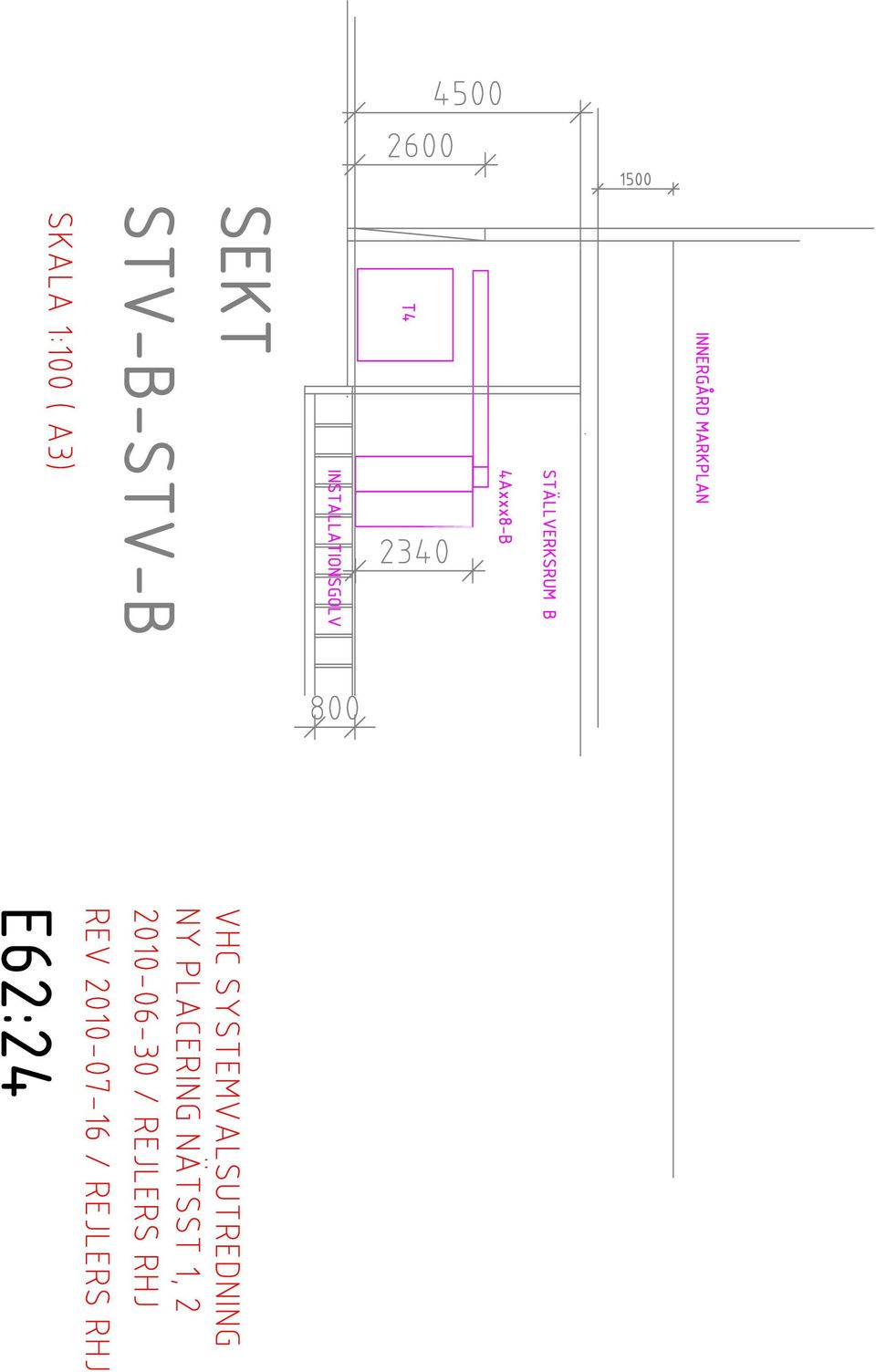

3 Akademiska Hus i Uppsala VHC Industrigatan 2A Tfn 08/ Rev: Box 49061, STOCKHOLM Ny placering av Nätstation 1,2 Uppdrag Dat Ritning nr Text Allmän Systembeskrivning Sida 3(5 ) Mellan respektive sida/ kulvert är sedan strömskenorna förbundna och bestyckade med sektionsbrytare brytare som normalt är öppna. Med denna uppbyggnad får man en redundans i kraftsystemet och kan klara ett avbrott på ett system samt eventuellt haveri tex på en transformator. Se ritning E62:03. Reservkraft finns som säkerhet för prioriterad kraft som absolut måste fungera vid strömavbrott Enligt rums- och funktionsprogram D-rufus, exakt omfattning utreds av hyresgäst. Ställverksbyggnad Nätstation, (HSP,LSP och Reservkraft) Kraftförsörjningen byggs upp enligt stationsschema E62: Servisställverk med transformatorer, lågspänningsfördelning och reservkraft byggs upp i en nedgrävd nätstation. Se placeringsritning för nätstations byggnad E62:22 bl. 1. De två ställverksutrymmena byggs upp lika med ett 12 kv ställverk, 3 st 1250 A transformatorer i separata rum samt 3 st 0,4 kv ställverk 2400 A. Ställverken sammankopplas med ett samlingsskenesystem så att man kan försörja samtliga ställverk från någon av de totalt 6 transformatorerna. I det ena ställverksutrymmet är även reservkraftställverket placerat. Reservkraftens utrymmen är placerat intill kontrollrummet så att man genom ett fönster kan övervaka driften av aggregatet vid provkörning i ett ljudisolerat utrymme. Reservkraftrummet är dimensionerat för ett aggregat på maximalt 630 kva. Även reservkraftställverket är förberett för ett aggregat på 630 kva. Man placerar nätstationen intill byggnad hus 05 med anslutning till kulvert. Inntransport av transformatorerna, ställverk, reservkraft skall transporteras ner via inntransportschakt vid fläktrum och mediacentral och vidare via kulvertsystem till nätstationen. För att kunna fylla på dieseltank för reservkraft dras rör i kulvertsystemet fram till en plats där tankbilen kan köra fram parkera och fylla tanken. Ställverksuppbyggnad 12 kv ställverk utförs enfasisolerat och transformatorerna gjuthartsisolerade. Transformatorer 3x1250 kva skall mata varsin del i 0,4 kv ställverket. 0,4 kv ställverket är uppdelat i 3 ställverksdelar som förbinds med en sektioneringsbrytare 2400 A som normalt är öppen. Normalt matar varje transformator en sektion i ställverket via effektbrytare 2400 A. Det finns även en förbindning med en skenbrygga mellan de båda ställverksrummen via en sektioneringsbrytare så att man kan mata samtliga 0,4 kv ställverk från någon av de 6 transformatorerna. En sektion matar även 0,4 kv reservkraftställverk med normalkraft via effektbrytare 1200 A. 0,4 kv ställverk skall förses med femledarövervakning (jordfelsövervakning) för samtliga utmatande grupper även kanalskeneutmatningar samt ljusbågsvakter för snabb frånkoppling vid kortslutning. Vid haveri eller service kan man utnyttja sektioneringsbrytarna så att man kan försörja de ställverkssektionerna som berörs av avbrott på normalt matande transformator. N:\akademiskahus\ (VHC-BH)\27 Utskick\ ( Allmän beskrivning nätstation 1,2 flytt\vhc Ny placering av Nätstn 1,2_ doc SID 3(5)

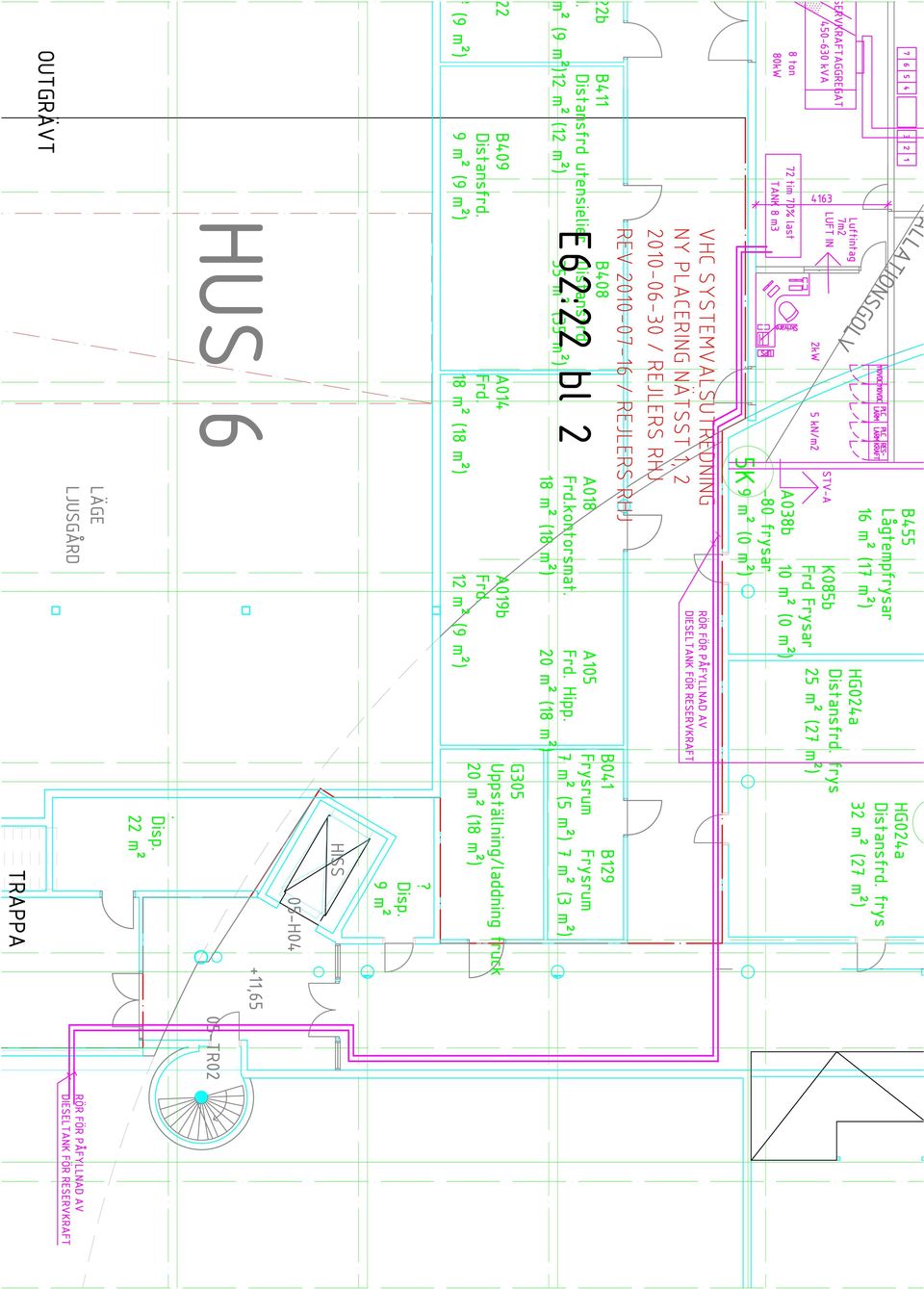

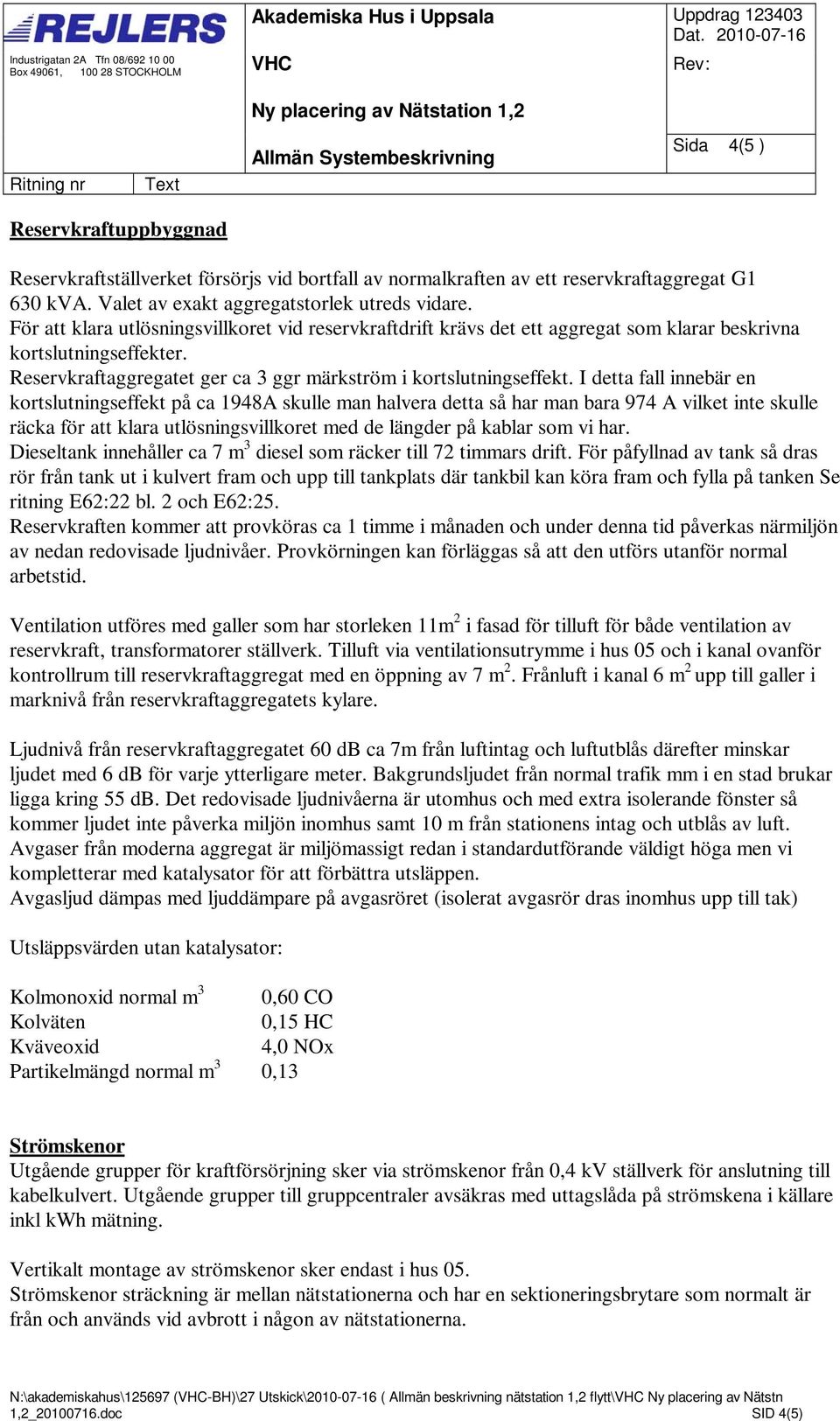

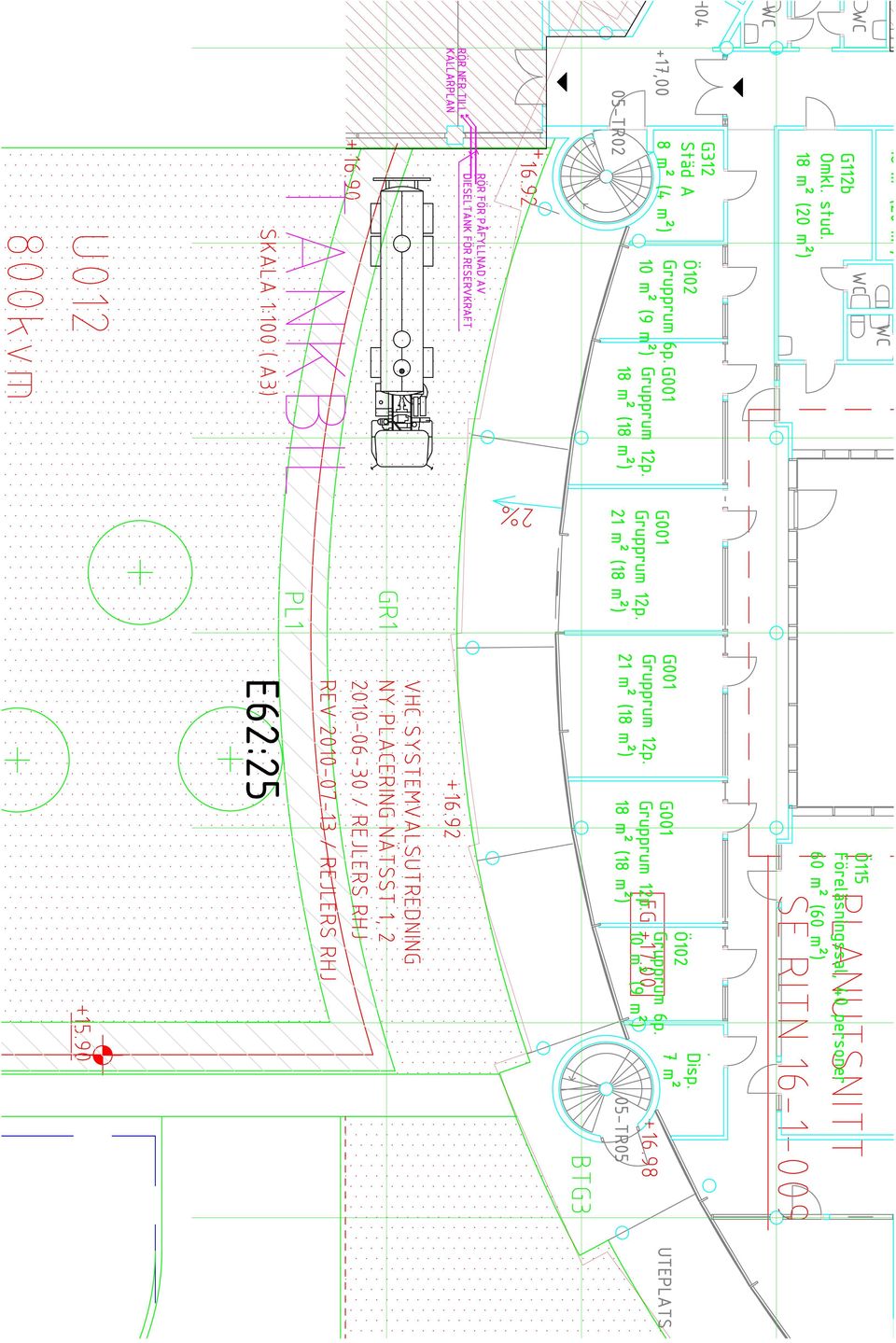

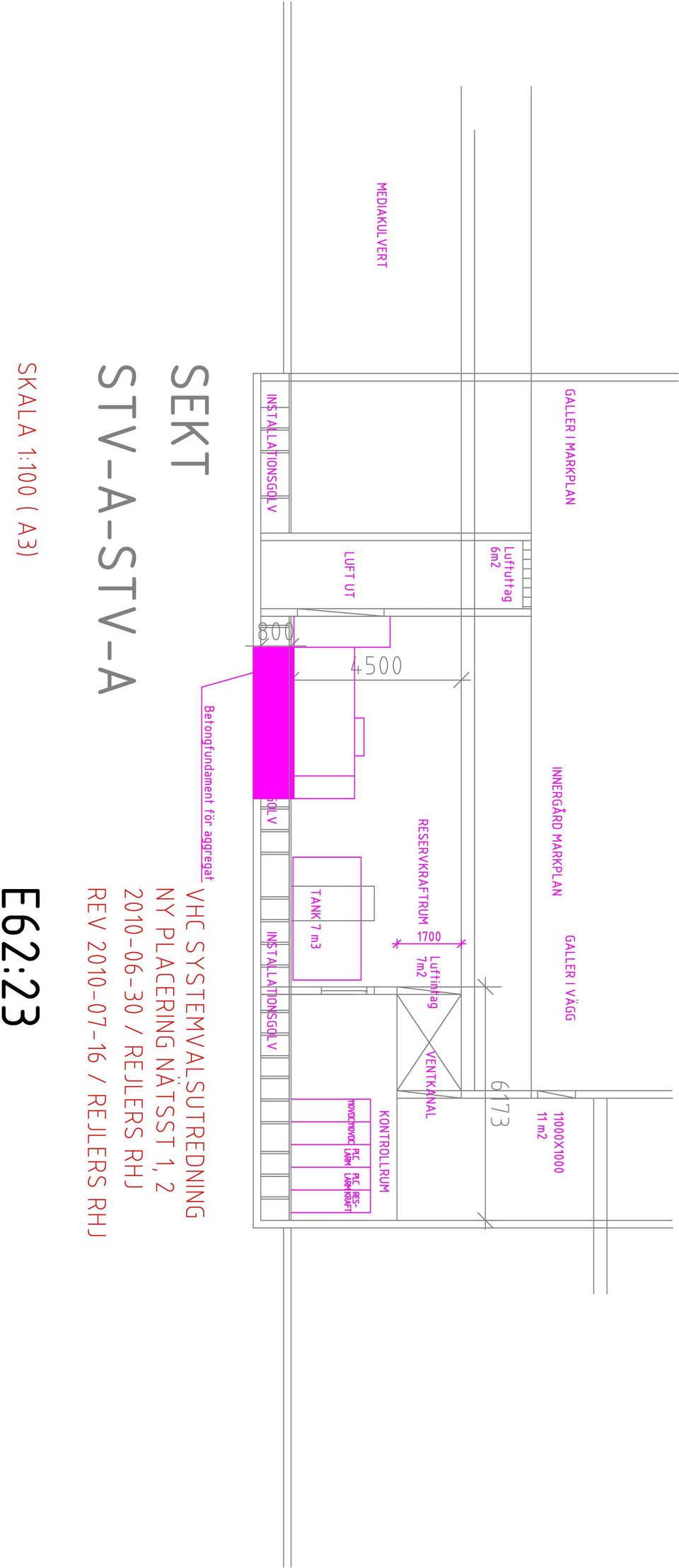

4 Akademiska Hus i Uppsala VHC Industrigatan 2A Tfn 08/ Rev: Box 49061, STOCKHOLM Ny placering av Nätstation 1,2 Uppdrag Dat Ritning nr Text Allmän Systembeskrivning Sida 4(5 ) Reservkraftuppbyggnad Reservkraftställverket försörjs vid bortfall av normalkraften av ett reservkraftaggregat G1 630 kva. Valet av exakt aggregatstorlek utreds vidare. För att klara utlösningsvillkoret vid reservkraftdrift krävs det ett aggregat som klarar beskrivna kortslutningseffekter. Reservkraftaggregatet ger ca 3 ggr märkström i kortslutningseffekt. I detta fall innebär en kortslutningseffekt på ca 1948A skulle man halvera detta så har man bara 974 A vilket inte skulle räcka för att klara utlösningsvillkoret med de längder på kablar som vi har. Dieseltank innehåller ca 7 m 3 diesel som räcker till 72 timmars drift. För påfyllnad av tank så dras rör från tank ut i kulvert fram och upp till tankplats där tankbil kan köra fram och fylla på tanken Se ritning E62:22 bl. 2 och E62:25. Reservkraften kommer att provköras ca 1 timme i månaden och under denna tid påverkas närmiljön av nedan redovisade ljudnivåer. Provkörningen kan förläggas så att den utförs utanför normal arbetstid. Ventilation utföres med galler som har storleken 11m 2 i fasad för tilluft för både ventilation av reservkraft, transformatorer ställverk. Tilluft via ventilationsutrymme i hus 05 och i kanal ovanför kontrollrum till reservkraftaggregat med en öppning av 7 m 2. Frånluft i kanal 6 m 2 upp till galler i marknivå från reservkraftaggregatets kylare. Ljudnivå från reservkraftaggregatet 60 db ca 7m från luftintag och luftutblås därefter minskar ljudet med 6 db för varje ytterligare meter. Bakgrundsljudet från normal trafik mm i en stad brukar ligga kring 55 db. Det redovisade ljudnivåerna är utomhus och med extra isolerande fönster så kommer ljudet inte påverka miljön inomhus samt 10 m från stationens intag och utblås av luft. Avgaser från moderna aggregat är miljömassigt redan i standardutförande väldigt höga men vi kompletterar med katalysator för att förbättra utsläppen. Avgasljud dämpas med ljuddämpare på avgasröret (isolerat avgasrör dras inomhus upp till tak) Utsläppsvärden utan katalysator: Kolmonoxid normal m 3 0,60 CO Kolväten 0,15 HC Kväveoxid 4,0 NOx Partikelmängd normal m 3 0,13 Strömskenor Utgående grupper för kraftförsörjning sker via strömskenor från 0,4 kv ställverk för anslutning till kabelkulvert. Utgående grupper till gruppcentraler avsäkras med uttagslåda på strömskena i källare inkl kwh mätning. Vertikalt montage av strömskenor sker endast i hus 05. Strömskenor sträckning är mellan nätstationerna och har en sektioneringsbrytare som normalt är från och används vid avbrott i någon av nätstationerna. N:\akademiskahus\ (VHC-BH)\27 Utskick\ ( Allmän beskrivning nätstation 1,2 flytt\vhc Ny placering av Nätstn 1,2_ doc SID 4(5)

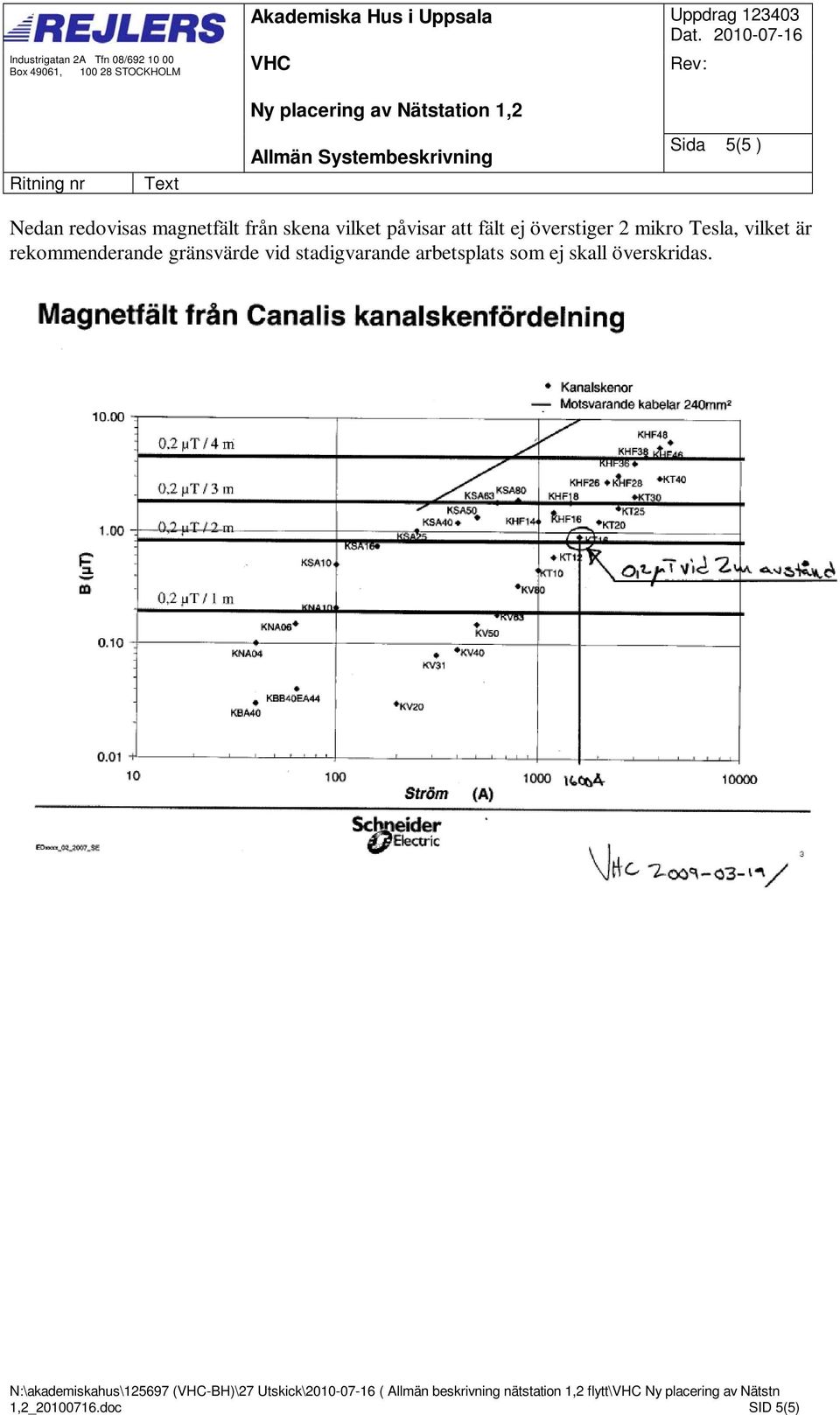

5 Akademiska Hus i Uppsala VHC Industrigatan 2A Tfn 08/ Rev: Box 49061, STOCKHOLM Ny placering av Nätstation 1,2 Uppdrag Dat Ritning nr Text Allmän Systembeskrivning Sida 5(5 ) Nedan redovisas magnetfält från skena vilket påvisar att fält ej överstiger 2 mikro Tesla, vilket är rekommenderande gränsvärde vid stadigvarande arbetsplats som ej skall överskridas. N:\akademiskahus\ (VHC-BH)\27 Utskick\ ( Allmän beskrivning nätstation 1,2 flytt\vhc Ny placering av Nätstn 1,2_ doc SID 5(5)
