VHC. STALLVENTILATION HUS 1 och 2 VVS

Transkript

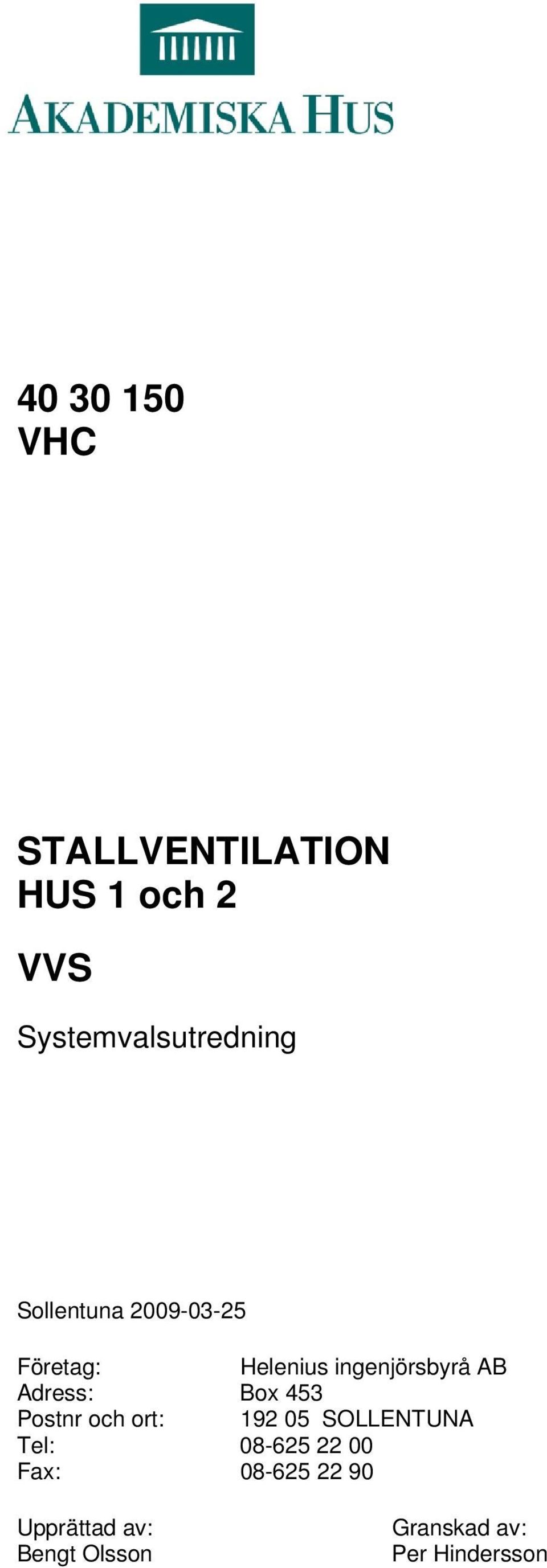

1 VHC STALLVENTILATION HUS 1 och 2 VVS sutredning Sollentuna Företag: Helenius ingenjörsbyrå AB Adress: Box 453 Postnr och ort: SOLLENTUNA Tel: Fax: Upprättad av: Granskad av: Per Hindersson

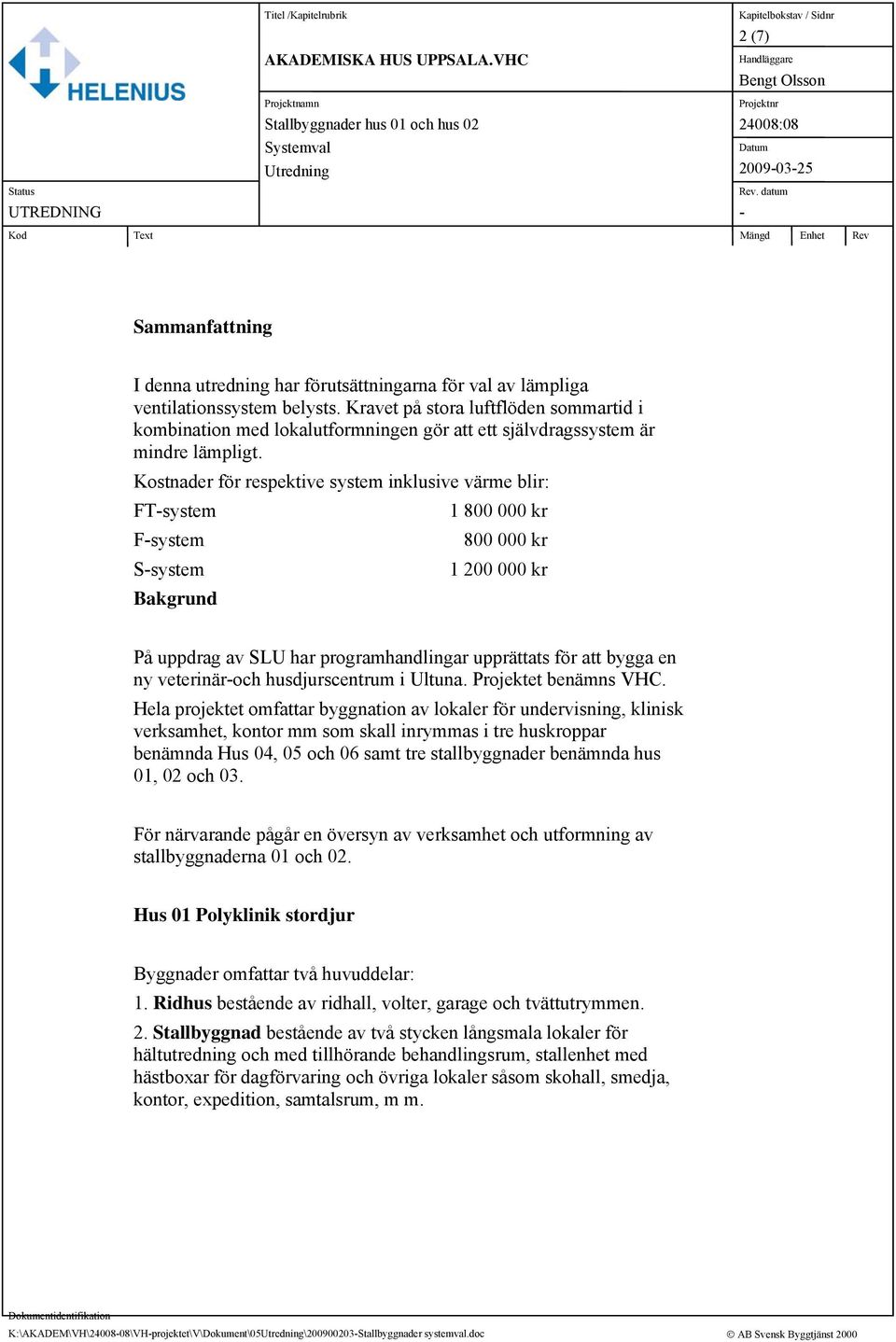

2 2 (7) Sammanfattning I denna utredning har förutsättningarna för val av lämpliga ventilationssystem belysts. Kravet på stora luftflöden sommartid i kombination med lokalutformningen gör att ett självdragssystem är mindre lämpligt. Kostnader för respektive system inklusive värme blir: FTsystem kr Fsystem kr Ssystem kr Bakgrund På uppdrag av SLU har programhandlingar upprättats för att bygga en ny veterinäroch husdjurscentrum i Ultuna. Projektet benämns VHC. Hela projektet omfattar byggnation av lokaler för undervisning, klinisk verksamhet, kontor mm som skall inrymmas i tre huskroppar benämnda Hus 04, 05 och 06 samt tre stallbyggnader benämnda hus 01, 02 och 03. För närvarande pågår en översyn av verksamhet och utformning av stallbyggnaderna 01 och 02. Hus 01 Polyklinik stordjur Byggnader omfattar två huvuddelar: 1. Ridhus bestående av ridhall, volter, garage och tvättutrymmen. 2. Stallbyggnad bestående av två stycken långsmala lokaler för hältutredning och med tillhörande behandlingsrum, stallenhet med hästboxar för dagförvaring och övriga lokaler såsom skohall, smedja, kontor, expedition, samtalsrum, m m. K:\AKADEM\VH\ \VHprojektet\V\Dokument\05\ Stallbyggnader systemval.doc AB Svensk Byggtjänst 2000

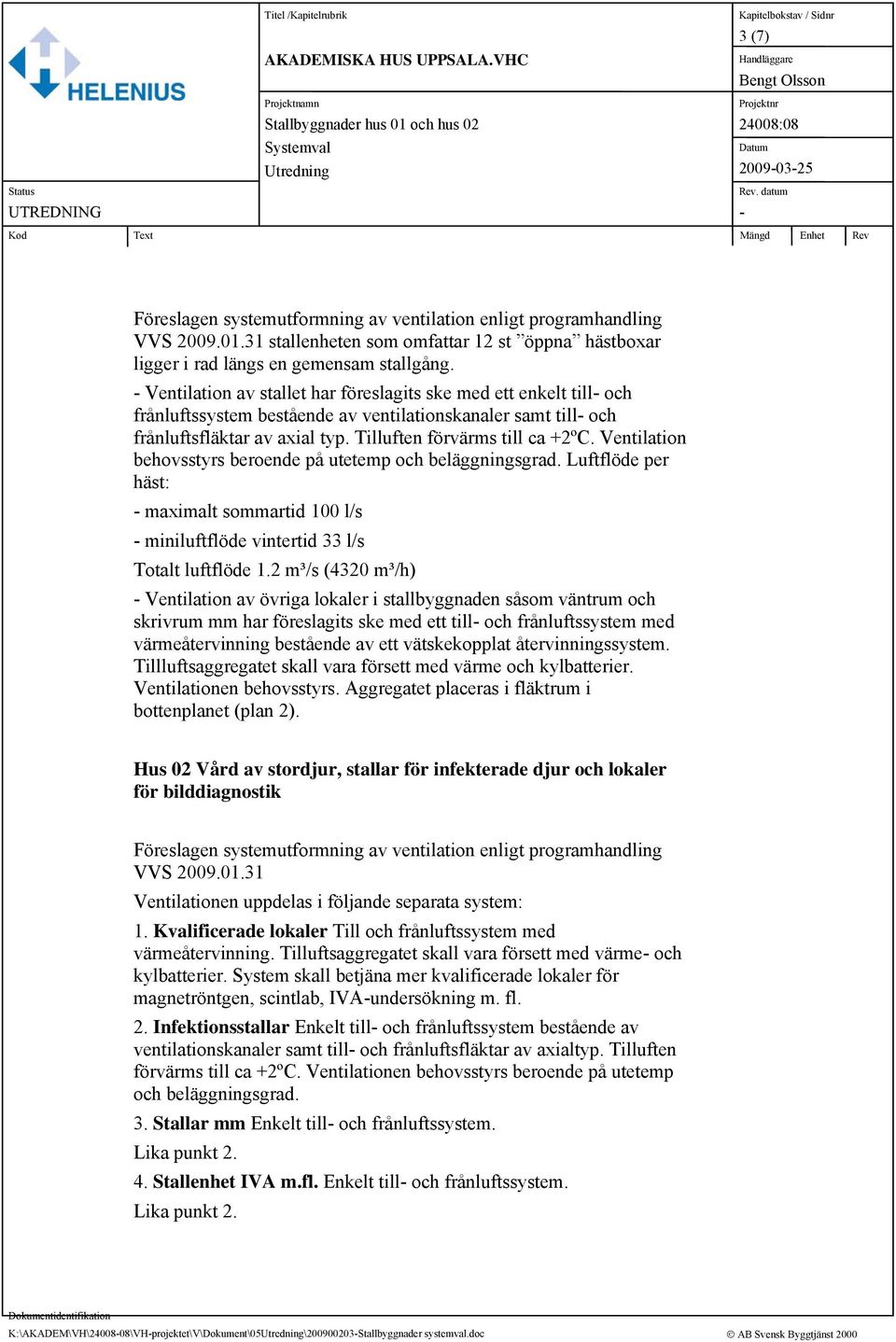

3 3 (7) Föreslagen systemutformning av ventilation enligt programhandling VVS stallenheten som omfattar 12 st öppna hästboxar ligger i rad längs en gemensam stallgång. Ventilation av stallet har föreslagits ske med ett enkelt till och frånluftssystem bestående av ventilationskanaler samt till och frånluftsfläktar av axial typ. Tilluften förvärms till ca +2ºC. Ventilation behovsstyrs beroende på utetemp och beläggningsgrad. Luftflöde per häst: maximalt sommartid 100 l/s miniluftflöde vintertid 33 l/s Totalt luftflöde 1.2 m³/s (4320 m³/h) Ventilation av övriga lokaler i stallbyggnaden såsom väntrum och skrivrum mm har föreslagits ske med ett till och frånluftssystem med värmeåtervinning bestående av ett vätskekopplat återvinningssystem. Tillluftsaggregatet skall vara försett med värme och kylbatterier. Ventilationen behovsstyrs. Aggregatet placeras i fläktrum i bottenplanet (plan 2). Hus 02 Vård av stordjur, stallar för infekterade djur och lokaler för bilddiagnostik Föreslagen systemutformning av ventilation enligt programhandling VVS Ventilationen uppdelas i följande separata system: 1. Kvalificerade lokaler Till och frånluftssystem med värmeåtervinning. Tilluftsaggregatet skall vara försett med värme och kylbatterier. System skall betjäna mer kvalificerade lokaler för magnetröntgen, scintlab, IVAundersökning m. fl. 2. Infektionsstallar Enkelt till och frånluftssystem bestående av ventilationskanaler samt till och frånluftsfläktar av axialtyp. Tilluften förvärms till ca +2ºC. Ventilationen behovsstyrs beroende på utetemp och beläggningsgrad. 3. Stallar mm Enkelt till och frånluftssystem. Lika punkt Stallenhet IVA m.fl. Enkelt till och frånluftssystem. Lika punkt 2. K:\AKADEM\VH\ \VHprojektet\V\Dokument\05\ Stallbyggnader systemval.doc AB Svensk Byggtjänst 2000

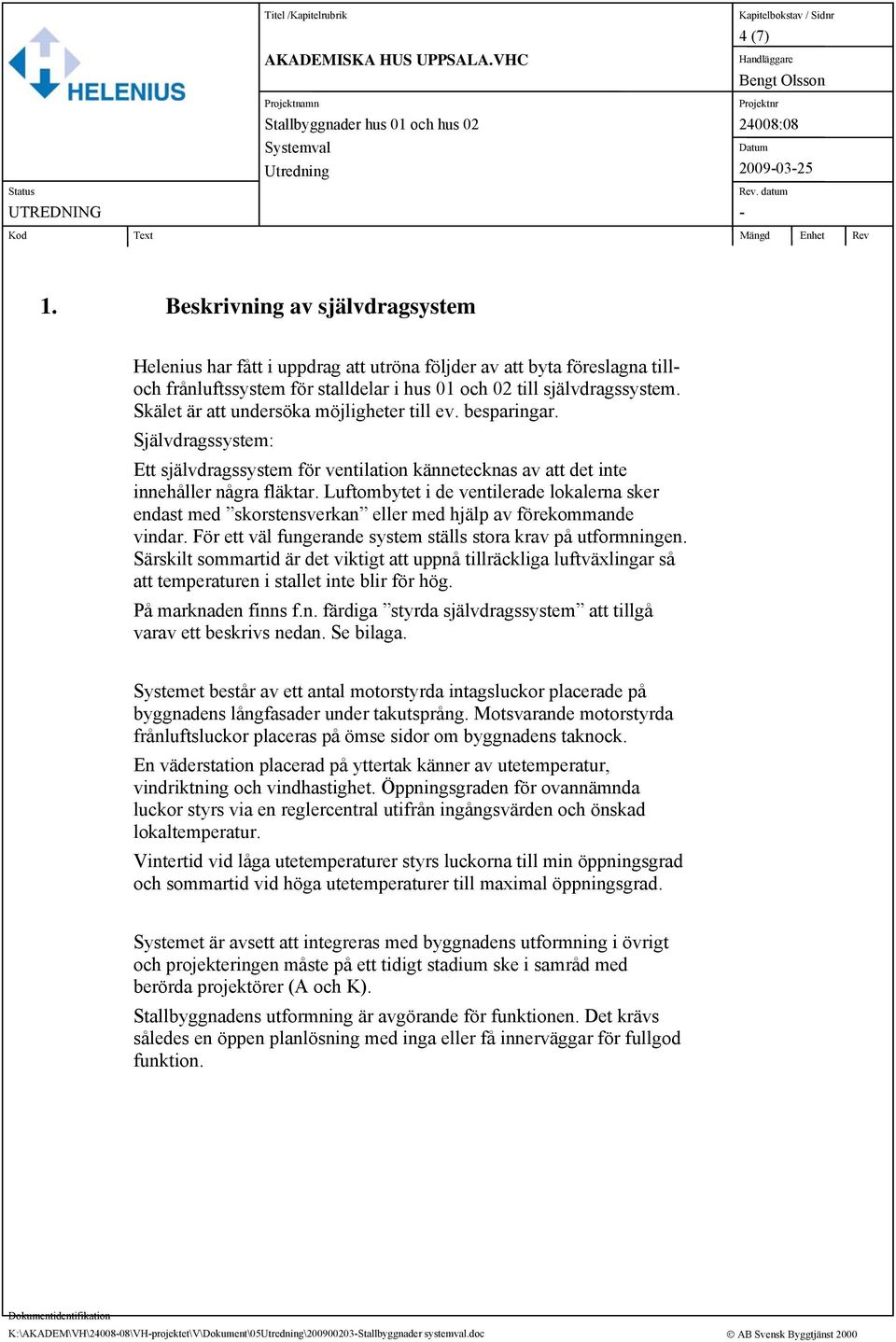

4 4 (7) 1. Beskrivning av självdragsystem Helenius har fått i uppdrag att utröna följder av att byta föreslagna tilloch frånluftssystem för stalldelar i hus 01 och 02 till självdragssystem. Skälet är att undersöka möjligheter till ev. besparingar. Självdragssystem: Ett självdragssystem för ventilation kännetecknas av att det inte innehåller några fläktar. Luftombytet i de ventilerade lokalerna sker endast med skorstensverkan eller med hjälp av förekommande vindar. För ett väl fungerande system ställs stora krav på utformningen. Särskilt sommartid är det viktigt att uppnå tillräckliga luftväxlingar så att temperaturen i stallet inte blir för hög. På marknaden finns f.n. färdiga styrda självdragssystem att tillgå varav ett beskrivs nedan. Se bilaga. Systemet består av ett antal motorstyrda intagsluckor placerade på byggnadens långfasader under takutsprång. Motsvarande motorstyrda frånluftsluckor placeras på ömse sidor om byggnadens taknock. En väderstation placerad på yttertak känner av utetemperatur, vindriktning och vindhastighet. Öppningsgraden för ovannämnda luckor styrs via en reglercentral utifrån ingångsvärden och önskad lokaltemperatur. Vintertid vid låga utetemperaturer styrs luckorna till min öppningsgrad och sommartid vid höga utetemperaturer till maximal öppningsgrad. Systemet är avsett att integreras med byggnadens utformning i övrigt och projekteringen måste på ett tidigt stadium ske i samråd med berörda projektörer (A och K). Stallbyggnadens utformning är avgörande för funktionen. Det krävs således en öppen planlösning med inga eller få innerväggar för fullgod funktion. K:\AKADEM\VH\ \VHprojektet\V\Dokument\05\ Stallbyggnader systemval.doc AB Svensk Byggtjänst 2000

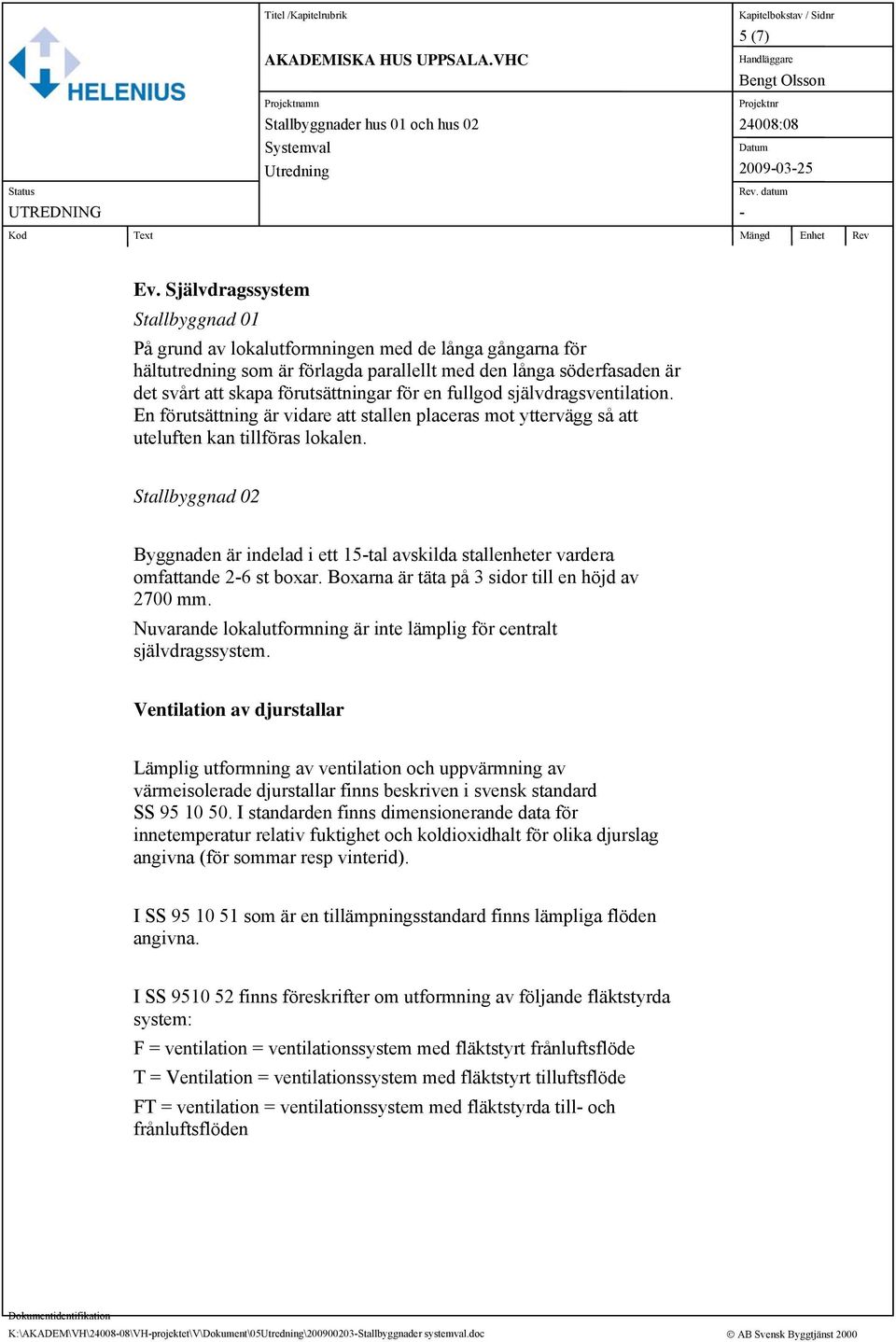

5 5 (7) Ev. Självdragssystem Stallbyggnad 01 På grund av lokalutformningen med de långa gångarna för hältutredning som är förlagda parallellt med den långa söderfasaden är det svårt att skapa förutsättningar för en fullgod självdragsventilation. En förutsättning är vidare att stallen placeras mot yttervägg så att uteluften kan tillföras lokalen. Stallbyggnad 02 Byggnaden är indelad i ett 15tal avskilda stallenheter vardera omfattande 26 st boxar. Boxarna är täta på 3 sidor till en höjd av 2700 mm. Nuvarande lokalutformning är inte lämplig för centralt självdragssystem. Ventilation av djurstallar Lämplig utformning av ventilation och uppvärmning av värmeisolerade djurstallar finns beskriven i svensk standard SS I standarden finns dimensionerande data för innetemperatur relativ fuktighet och koldioxidhalt för olika djurslag angivna (för sommar resp vinterid). I SS som är en tillämpningsstandard finns lämpliga flöden angivna. I SS finns föreskrifter om utformning av följande fläktstyrda system: F = ventilation = ventilationssystem med fläktstyrt frånluftsflöde T = Ventilation = ventilationssystem med fläktstyrt tilluftsflöde FT = ventilation = ventilationssystem med fläktstyrda till och frånluftsflöden K:\AKADEM\VH\ \VHprojektet\V\Dokument\05\ Stallbyggnader systemval.doc AB Svensk Byggtjänst 2000

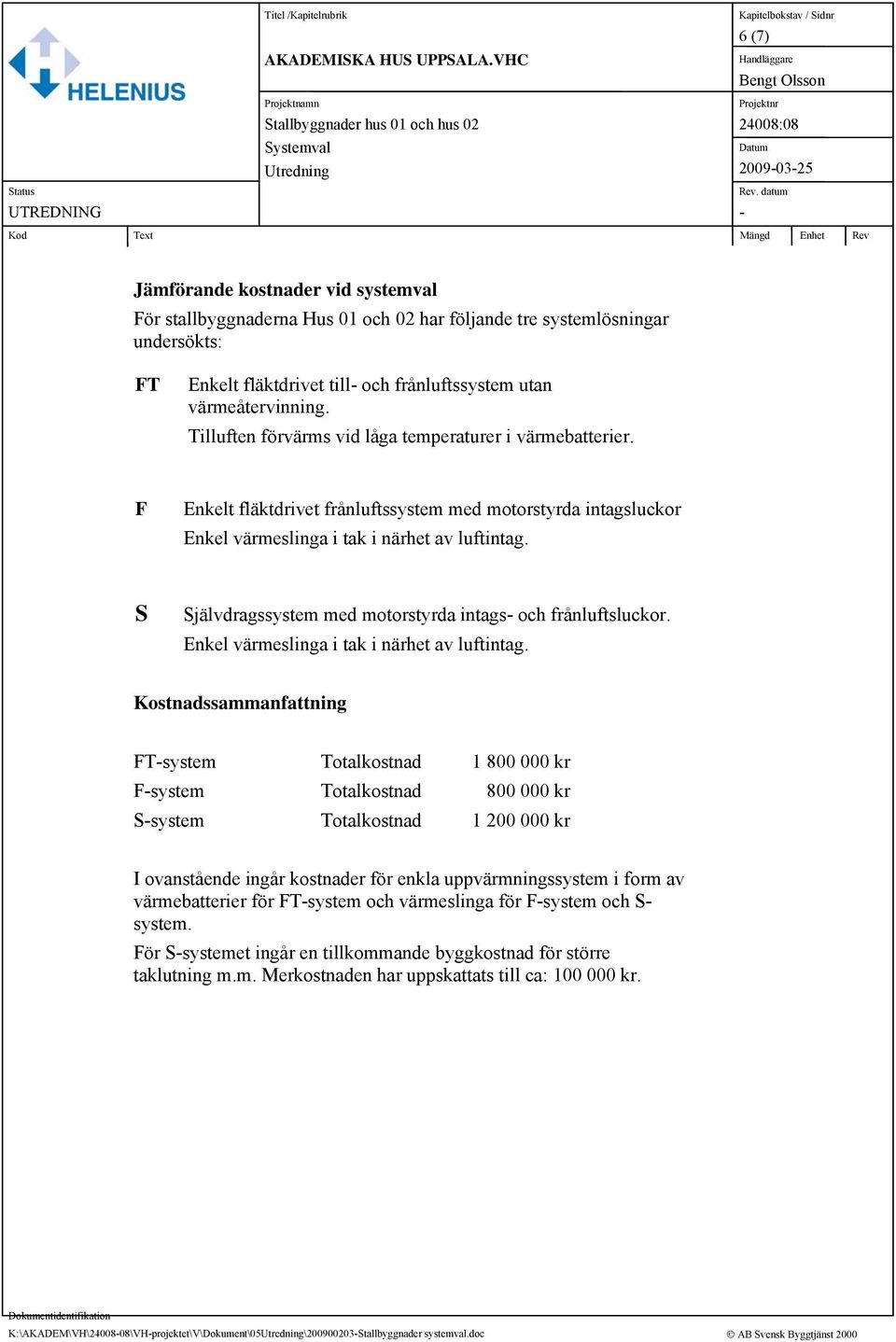

6 6 (7) Jämförande kostnader vid systemval För stallbyggnaderna Hus 01 och 02 har följande tre systemlösningar undersökts: FT Enkelt fläktdrivet till och frånluftssystem utan värmeåtervinning. Tilluften förvärms vid låga temperaturer i värmebatterier. F Enkelt fläktdrivet frånluftssystem med motorstyrda intagsluckor Enkel värmeslinga i tak i närhet av luftintag. S Självdragssystem med motorstyrda intags och frånluftsluckor. Enkel värmeslinga i tak i närhet av luftintag. Kostnadssammanfattning FTsystem Totalkostnad kr Fsystem Totalkostnad kr Ssystem Totalkostnad kr I ovanstående ingår kostnader för enkla uppvärmningssystem i form av värmebatterier för FTsystem och värmeslinga för Fsystem och S system. För Ssystemet ingår en tillkommande byggkostnad för större taklutning m.m. Merkostnaden har uppskattats till ca: kr. K:\AKADEM\VH\ \VHprojektet\V\Dokument\05\ Stallbyggnader systemval.doc AB Svensk Byggtjänst 2000

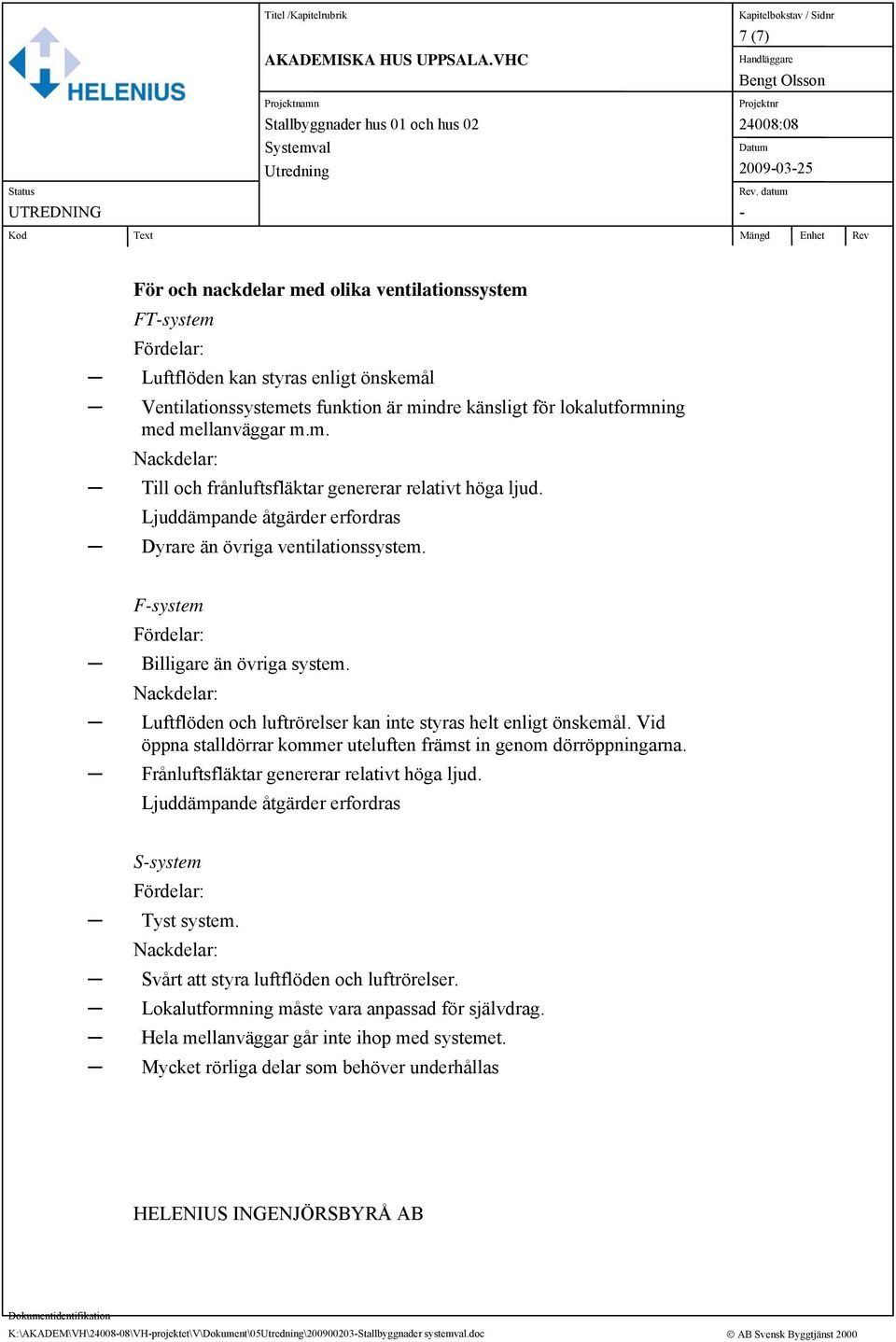

7 7 (7) För och nackdelar med olika ventilationssystem FTsystem Fördelar: Luftflöden kan styras enligt önskemål Ventilationssystemets funktion är mindre känsligt för lokalutformning med mellanväggar m.m. Nackdelar: Till och frånluftsfläktar genererar relativt höga ljud. Ljuddämpande åtgärder erfordras Dyrare än övriga ventilationssystem. Fsystem Fördelar: Billigare än övriga system. Nackdelar: Luftflöden och luftrörelser kan inte styras helt enligt önskemål. Vid öppna stalldörrar kommer uteluften främst in genom dörröppningarna. Frånluftsfläktar genererar relativt höga ljud. Ljuddämpande åtgärder erfordras Ssystem Fördelar: Tyst system. Nackdelar: Svårt att styra luftflöden och luftrörelser. Lokalutformning måste vara anpassad för självdrag. Hela mellanväggar går inte ihop med systemet. Mycket rörliga delar som behöver underhållas HELENIUS INGENJÖRSBYRÅ AB K:\AKADEM\VH\ \VHprojektet\V\Dokument\05\ Stallbyggnader systemval.doc AB Svensk Byggtjänst 2000
