1 Mekanisk ventilation i djurstallar Agr.Dr. Anders Ehrlemark 1

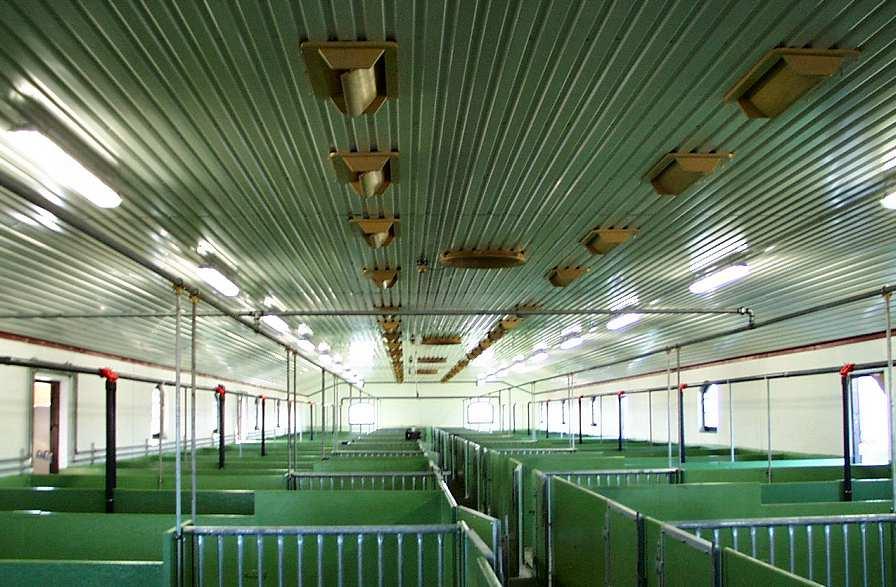

2 I Sverige - en intagsrad per box eller båsrad Viktigt med rätt utformad takfotsöppning för att minimera förvärmning 2

förvärmning av tilluften p.g.a. soluppvärmning Oftast billigt montage.

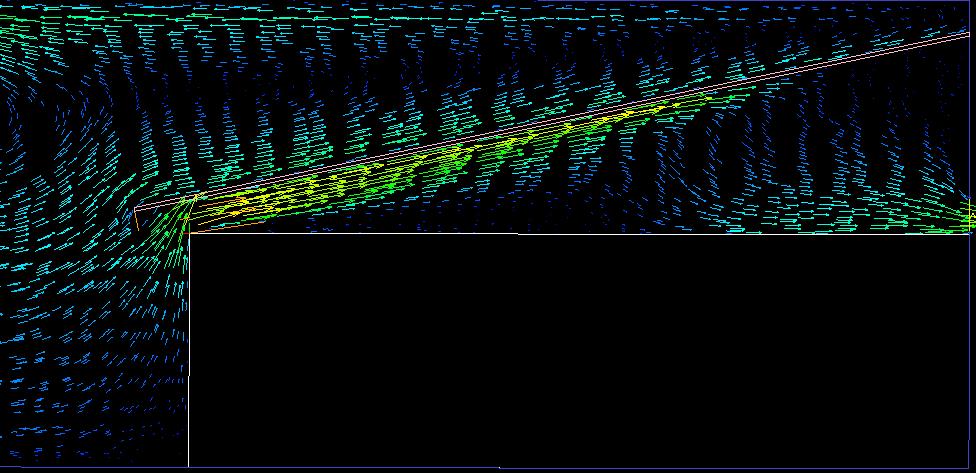

3 Takfotsöppningen är viktig för att undvika onödig förvärmning A1 minst 3-4 cm 2 per m 3 /h maxventilation A2 minst 4 cm 2 per m 3 /h maxventilation När passar det med väggintag Stallavdelning Stallavdelning Fördelar Ingen förvärmning av tilluften p.g.a. soluppvärmning Oftast billigt montage. Nackdelar Vindhastighet kring huset och vindriktning påverkar luftfördelning och kapacitet. Risk för ojämn temperatur pga vindpåverkan och långa kastlängder. 3

Exempel väggintag När måste man använda kanaler och intagstrummor Höskulle Stallavdelning Stallavdelning Stallavdelning Stallavdelning Fördelar Kan användas i byggnader där man inte kan ta in

4 Exempel väggintag När måste man använda kanaler och intagstrummor Höskulle Stallavdelning Stallavdelning Stallavdelning Stallavdelning Fördelar Kan användas i byggnader där man inte kan ta in luft direkt via tak eller väggintag. Luftintagens kan oftast placeras optimalt med hänsyn till djur och inredning. Nackdelar Hög installationskostnad. Ofta krävs experthjälp för dimensionering. 4

5 Exempel på intag via trumma och på rundblåsare 5

6 Exempel på tilluftskanal matad via trumma från yttertak Tilluftskanal kräver noggrann dimensionering 2,5 m/s 5 m/s m/s 6

7 Luftrörelser 8 m/s 2 m/s 0.5 m/s 0.2 m/s 0.5 m/s 0.1 m/s Självkonvektion Kallras 0.15 m/s 7

8 Det är viktigt att det finns en viloplats med lä för djuren Kallras Drag i box Kallras Kallras Lä i box Drag i box Max räckvidd Innertak Luftintag 2-3 m/s Utetemp 0,2 m/s Luftstråle MAXVENT SOMMAR Fritt utrymme Nära stalltemp Golv Luftstrålen från ett luftintag måste ha tillräckligt med fritt luftrum för att komma fram. En grov tumregel är att maximal kastlängd är ca 2,5 gånger det fria utrymmet mellan innertak och inredning. Fritt utrymme under tak Maximal kastlängd 1,0 meter ca 2,5 m 1,5 m 3,5 4 m 2,0 m 4,5 5,5 m 2,5 m 6-7 m 3,0 m 6 9 m 8

9 Räckvidd max 1,5-2,5 m när utetemp under -5 till -10C Innertak Luftintag 1,5-2 m/s Utetemp Luftstråle MINVENT VINTER Stråk med kall "pysluft" kan förekomma 0,2 m/s Golv Innertak Luftintag 1,5-2 m/s Utetemp Luftstråle MINVENT VINTER 0,2 m/s Uppåtstigande varm luftström ovanför värmekälla Golv Takhöjd begränsar kastlängd Tillräckligt med fritt utrymme för luftstrålen 9

m/s D Avstånd 1,5 x D Hastighet < 0,5 m/s Rumsluft

10 Se upp för hinder framför luftintagen Luftrörelserna kring en frånluftsfläkt Frånluftstrumma typiskt 8-10 m/s D Avstånd 1,5 x D Hastighet < 0,5 m/s Rumsluft Rumsluft Avstånd 3 x D Inga märkbara riktad luftrörelser 10

11 F ventilation - undertrycksventilation T ventilation - övertrycksventilation 11

12 FT ventilation - balanserad ventilation Se upp för rundgång Se upp för rundgång när man har både tilluft och frånluft på taket 12

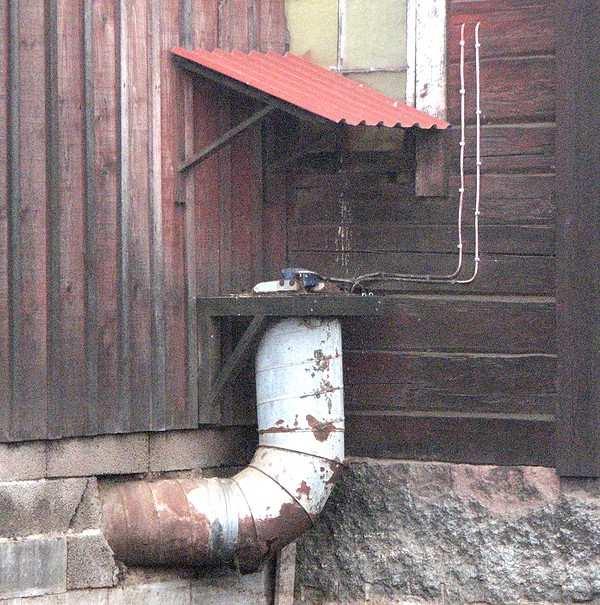

13 Frånluften skall släppas ut så högt som möjligt för att undvika rundgång mellan fläktar och luftintag Frånluft Gödselgasfläkt skall mynna över takfot och luftintag 13

Lantbruksuniversitetet 284, 1980 Fler exempel på ljuddämpare under

14 Olika typer av ljuddämpare Exempel på ljuddämpare under fläkttrumma a: 6,3 dba b: 5,5 dba c: 5,5 dba Från Buller i stallar, Aktuellt från Lantbruksuniversitetet 284, 1980 Fler exempel på ljuddämpare under fläkttrumma d: 8,1 dba e: 15,2 dba Från Buller i stallar, Aktuellt från Lantbruksuniversitetet 284,

15 Exempel på kanalljuddämpare I: 14,7 dba II: 19,2 dba Från Buller i stallar, Aktuellt från Lantbruksuniversitetet 284,

16 Från Buller i stallar, Aktuellt från Lantbruksuniversitetet 284, 1980 Tre viktiga förutsättningar för att ventilationsanläggningen skall fungera Rätt utrustning Planering och uppstart Skötsel och underhåll 16
