1 Rådgivande ingenjörer inom Ljud, Buller, Vibrationer. Externbullerutredning för Pulsen, Borås Uppdrag: att beräkna ljudnivå vid närbelägna fastigheter, enligt Miljöförvaltningens föreläggande från , genom kartläggning av ljudkällor på Pulsens fastigheter. Rolf Cedås Marja Tonteri Tillgren Första Långgatan Göteborg Telefon

2 I denna rapport redovisar vi ljudnivå från utvändiga installationer som tillhör Pulsens fastigeter på Nils Jakobssonsgatan i Borås. Med ljudmätningar av installationerna som grund har vi beräknat ljudnivå utanför fönster till de boende på Kyrkogårdsgatan 13, 15 och 17. Ljudnivåerna från installationerna är uppmätta vid maximalt driftsläge som gick att uppnå vid mättillfället. Innehåll 1. Metod 2. Riktvärden 3. Lista över ljudkällor 4. Resultat 5. Kommentarer 1. Metod Vår metod för att ta fram ljudtrycksnivåer vid fasaden till de boende innebär följande steg: 1) Mätning av ljudnivåer (ljudintensitet och/eller ljudtrycksnivå i referenspunkter) för installationer tillhörande Pulsen. 2) Uppbyggnad av en modell av området i datorprogrammet Sound Plan ) Ljudkällor sätts in i modellen så att deras respektive ljudnivåer överensstämmer med mätningarna. 4) Beräkning av ljudnivå vid fasaderna till de boende i programmet Sound Plan 7.2. Mätmetod För de källor där det varit praktiskt möjligt har vi mätt ljudeffektnivå enligt enlig ISO För källor där det inte varit möjligt att använda denna mätmetod, redogör vi för alternativt tillvägagångssätt i kommentarerna till Tabell 3. Utrustningen vi använder är en realtidsanalysator av modell 2270 från Brül&Kjær samt ett Sound Intensity Probe Kit typ 3654 med tillhörande programvara från Brül&Kjær. Mätningarna är utförda onsdagen den 2 oktober och 5 november 2013, samt måndagen den 24 februari Datormodellen Som grund för vår modell i SoundPlan 7.2 har vi använt en grundkarta (.dfx) med 2-dimensionella ritningar av samtliga byggnader uppifrån och höjdinformation för terrängen. Höjderna på husen är uppskattade från besök på plats. All mark har modellerats som akustiskt hård, undantaget gräsmattorna framför bostadshusen som modellerats som akustiskt mjuk mark. Modellen kan ses i bifogad Bullerkarta 4782-I, Översikt. 2(11)

3 2. Riktvärden Vi redovisar Naturvådsverkets riktlinjer för externt industribuller i Tabell 1 nedan. Värdena gäller A-vägd ljudtrycksnivå (frifältsvärde) utanför fönster till bostad. Om ljudet innehåller hörbara tonkomponenter skärps kraven i Tabell 1 med 5 db. Tabell 1. Naturvårdsverkets riktlinjer. Ekvivalent ljudtrycksnivå L paeq (db) Dag kl Kväll kl samt sön och helgdag kl Natt kl Lista över ljudkällor Ljudkällorna på taket till Pulsen, Hus A och Hus B, är listade i Tabell 2. Numreringen överensstämmer med numreringen i bifogad Bullerkarta 4782-I, Översikt, där ljudkällornas positioner redovisas. Tabell 2. Lista över ljudkällor. Källa nr 1-A 1-B Källa typ Kylanläggning Coromatic Kommentarer Två aggregat med 3 fläktar och 4 kompressorer per aggregat. Varje kompressor kan vara antingen på eller av. Varvtalsreglerade fläktar. Temperaturstyrd. Drifttider Kl mån-sön Mätning Ja (X) Nej (-) 2 TA8 kyla Storel kontor, Mitsubishi 0-17 mån X 3 TA8 Frånluft Storel tis-fre X 4 TA8 Galler tilluft Storel 7:30-17 lör-sön X 5 TA1 4 fläktar AIA, hör till datahall. X/X Temperatursstyrd mån-sön 6 TA1 in- och utblås Ventilerar datahall. X 7 TA7 Kompressor Klimat Komfort. Hör till utrymt 7-10 mån-fre - kontor lör- sön 8 TA7 till- och frånluft Hör till utrymt kontor. X 9 Fläkt Argo Hör till kylbaffel i utrymt kontor. Ej i bruk för tillfället, hör till utrymt kontor. X 10 TA9 Kompressor mån X 11 TA9 till- och frånluft tis-fre - 12 RESERV Dieselkraftverk Reservel till datahall. Används med last i händelse av strömavbrott samt vid provkörning 2 timmar var tredje månad. Används utan last vid provkörning 5 minuter en gång i månaden. 13 TA10 Utomhusdel till kylfläktar inomhus X 14 TA5 till- och frånluft Betjänar 3 plan i Hus B. X 15 Huv Evakuerar det övertryck som bildas i serverhallarna. X 16 Kyla 2x2 fläktar Panasonic, Storel butik. Temperaturstyrd. Vid behov mån-fre X 17 RESERV kyla datahotell Används endast i händelse av strömavbrott st frånluftshuvar X 19 TA2 och TA3 5x2 fläktar DAIKIN X X - X 3(11)

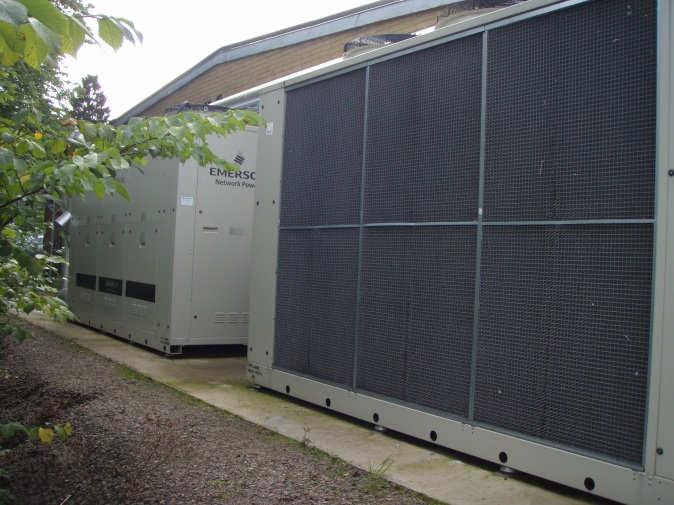

4 Bild 1. Källa 1-A och 1-B, 2 st Kylanläggning Coromatic. Vy då båda källorna syns (till vänster) och vy uppifrån på Källa 1-A (till höger). Bild 2. Källa 2, TA8 kyla kontor Storel. Bild 3-4. Källa 3, frånluft (till vänster) och källa 4, galler tilluft (till höger). Hör till TA8, Storel. 4(11)

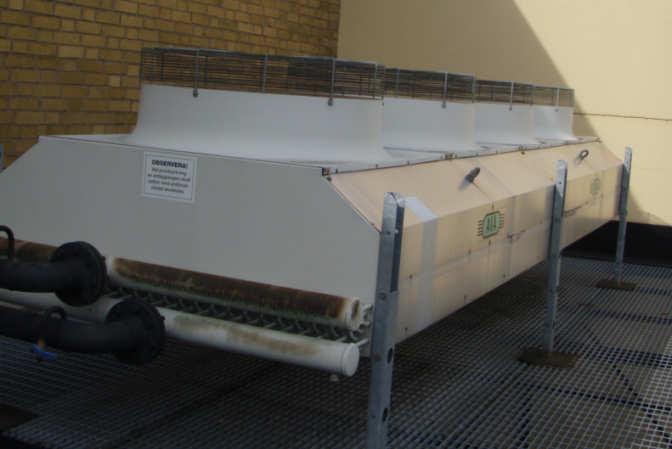

5 Bild 5-6. Källa 5,TA1 4 st fläktar AIA (till vänster) och källa 6, TA1 till- och frånluft (till höger). Hör till datahall. Bild 7-8. Källa 7, TA7-KM1 Kompressor (till vänster) och källa 8, TA7 till- och frånluft (till höger). Bild 9. Källa 9, fläkt Argo (till vänster). 5(11)

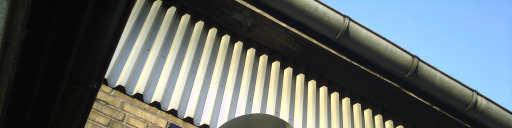

6 Bild 10. Källa 10, TA9 Kompressor fläkt, källa 11 TA9 till-och frånluft och källa 12 RESERV Diselkraftverk till datahall. Bild 11. Källa 13, TA10. Bild 12. Källa 14, TA5. 6(11)

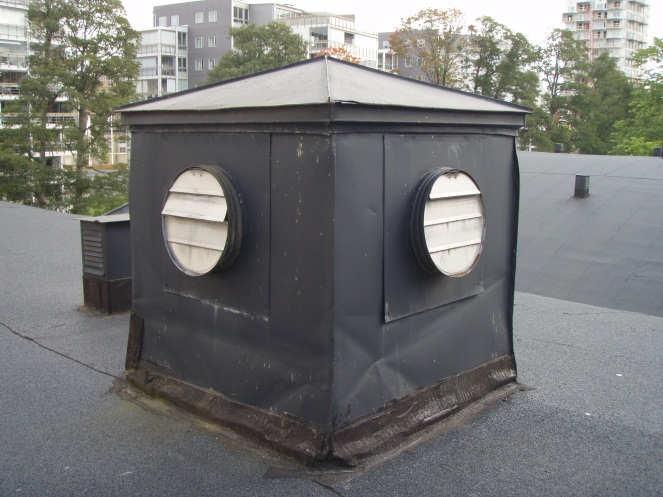

7 Bild 13. Källa 15. Bild 14. Källa 16, 2x2 fläktar kyla Storel butik. Bild 15. Källa 17, RESERV kyla datahotell. 7(11)

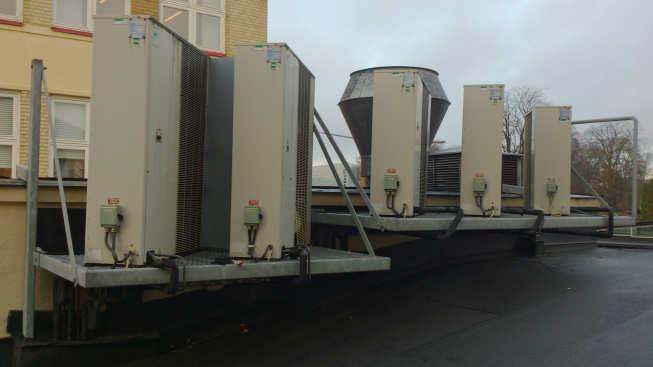

8 Bild 16. Källa 18, 2 st frånluftshuvar. Bild 17. Källa 19, 5x2 fläktar DAIKIN TA2 och TA3. 4. Resultat I Tabell 3 och 4 redovisar vi uppmätta ljudeffektnivåer för enskilda installationer, samt beräknad ljudnivå vid den värst utsatta positionen vid fasaden till de boende. I Tabell 5 redovisar vi beräknad ljudnivå vid den värst utsatta positionen vid fasaden till de boende då flera olika installationer är igång samtidigt. 8(11)

9 Tabell 3. Enskilda installationer. Ljudeffektnivå per enhet, L wa, och ljudtrycksnivå, L paeq, vid den minst gynnsamma positionen på fasaden (frifältsvärde). Källa nr 1-A Källa typ Kylanläggning Coromatic Tvångskörs med samtliga 4 kompressorer igång samtidigt Kylanläggning Coromatic L wa (db) (för en enhet) L paeq (db) Vid fasad Godkänt: G Underkänt: U Natt kl Dag kl Kväll kl samt sön och helgdag kl ) 42 6) G G U 92 1) 51 6) U U U Frikyla, temp. ute: 5-7 C 2 TA8 kyla Storel Mitsubishi 68 1) 30 G G G 3 TA8 Frånluft 64 1) 24 G G G 4 TA8 Galler tilluft 57 1) 18 G G G 5 TA1 AIA 2 av 4 fläktar på - 2) 45 G G U fläktar 4 av 4 fläktar på 92 1) 49 G U U 6 TA1 till- och frånluft 59 3) 15 G G G 7 TA7 Kompressor - 4) TA7 till- och frånluft 77 3) 34 G G G 9 Fläkt Argo 60 3) 20 G G G 10 TA9 Kompressor samt till- - 2) 25 G G G och frånluft TA ) 20 G G G 14 TA5 in- och utblås 74 3) 33 G G G 15 Huv 63 1) 23 G G G 16 Kyla Storel Panasonic 59 1) 22 7) G G G 17 RESERV kyla datahotell - 4) frånluftshuv 80 5) 33 8) G G G 19 TA2 och TA3 (totalt 5 källor) 70 5) 30 9) G G G 1) Mätmetod: ISO ) Mätning av ljudtrycksnivå i 3 referenspunkter. Ljudkällan i modellen har sedan justerats så att den beräknade ljudtrycksnivån i motsvarande referenspunkter i modellen överensstämmer med de uppmätta värdena. 3) Mätning av ljudintensitet i 3 punkter på olika avstånd ifrån källan. Vi har antagit att källan strålat sfäriskt (alternativt halvsfäriskt) och integrerat över ytan till respektive sfär för att få fram ett värde på ljudeffektnivå. 4) Kunde inte starta installationen. 5) Beräkning av ljudeffekten utifrån närfältsmätningar. 6) Värdet vid fasad gäller ljudnivå från källa 1-A. 7) Värdet vid fasad gäller då båda aggregaten är igång samtidigt. 8) Värdet vid fasad gäller då båda frånluftshuvarna är igång samtidigt. 9) Värdet vid fasad gäller då samtliga fem aggregat är igång samtidigt. 9(11)

10 Tabell 4. Enskilda installationer - RESERV. Ljudeffektnivå per enhet, L wa, och ljudtrycksnivå, L paeq, vid den minst gynnsamma positionen på fasaden (frifältsvärde). Dieselkraftverket används med last i händelse av strömavbrott samt vid provkörning 2 timmar var tredje månad. Används utan last vid provkörning 5 minuter en gång i månaden. Källa nr Källa typ L wa (db) (för en enhet) L paeq (db) Vid fasad 12 RESERV Dieselkraftverk med last - 1) 72 utan last - 1) 64 1) Mätning av ljudtrycksnivå i 3 referenspunkter. Ljudkällan i modellen har sedan justerats så att den beräknade ljudtrycksnivån i motsvarande referenspunkter i modellen överensstämmer med de uppmätta värdena. Tabell 5. Flera olika installationer samtidigt. Ljudtrycksnivå, L Aeq, vid den minst gynnsamma positionen på fasaden (frifältsvärde). Situation L paeq (db) Godkänt: G Dag kl Kväll kl samt sön och helgdag kl Underkänt: U Natt kl Alla källor på max driftsläge, undantaget RESERV källor (källa 12 och 17). Alla källor på max driftsläge, undantaget källa 1-A, 1-B, 5, 12 och U U U 38 G G G Tabell 6. Lista över bullerkartor. Bullerkarta Fasad/ mark Situation 1 Källa 12 och 17: Av Alla övriga källor: maximalt driftsläge 2 Fasad Källa 12, 17, 1-A, 1-B, 5: Av Alla övriga källor: maximalt driftsläge 3 Källa 12: Utan last 4 Källa 12: Med last 5 Källa 12 och 17: Av Alla övriga källor: maximalt driftsläge 6 Mark Källa 12, 17, 1-A, 1-B, 5: Av Alla övriga källor: maximalt driftsläge 7 Källa 12: Utan last 8 Källa 12: Med last 10(11)

11 5. Kommentarer Vi har simulerat ett värsta fall där samtliga ljudkällor går på full drift samtidigt. Utöver det vi har simulerat i vår modell noterade vi vid ett mättillfälle att Kylanläggning Coromatic ger ifrån sig en tydligt ton vig 50 Hz, vilket innebär att kravet på ljudnivå från denna källa skärps till 35 db vid fasad. Tonen framträdde extra tydligt för det aggregat (källa 1-B) som vid mättillfället var inaktivt. Vid detta mättillfälle mätte vi ljudtrycksnivå ca 4m framför huset på Kyrkogårdsgatan 13 till 55 db A-vägt för tersbandet 50 Hz. Vi har inte något underlag för hur ofta detta driftsfall inträffar. För att klara Naturvådsverkets riktlinjer för externt industribuller krävs att källa 1-A, källa 1-B och källa 5 dämpas; - Källa 1-A och 1-B behöver dämpas med 20 db vid 50 Hz. - Källa 5 behöver dämpas med ca12 db. Ljud från reservkraftsaggregat behöver normalt inte klara kraven då det är en nödsituation när de är i drift alternativt att de körs under mycket begränsad tid vid testkörning. Att klara L paeq 50 db då reservaggregatet, källa 12, körs kräver omfattande åtgärder. Dämpning >20 db vid körning med last. Göteborg Marja Tonteri Tillgren 11(11)

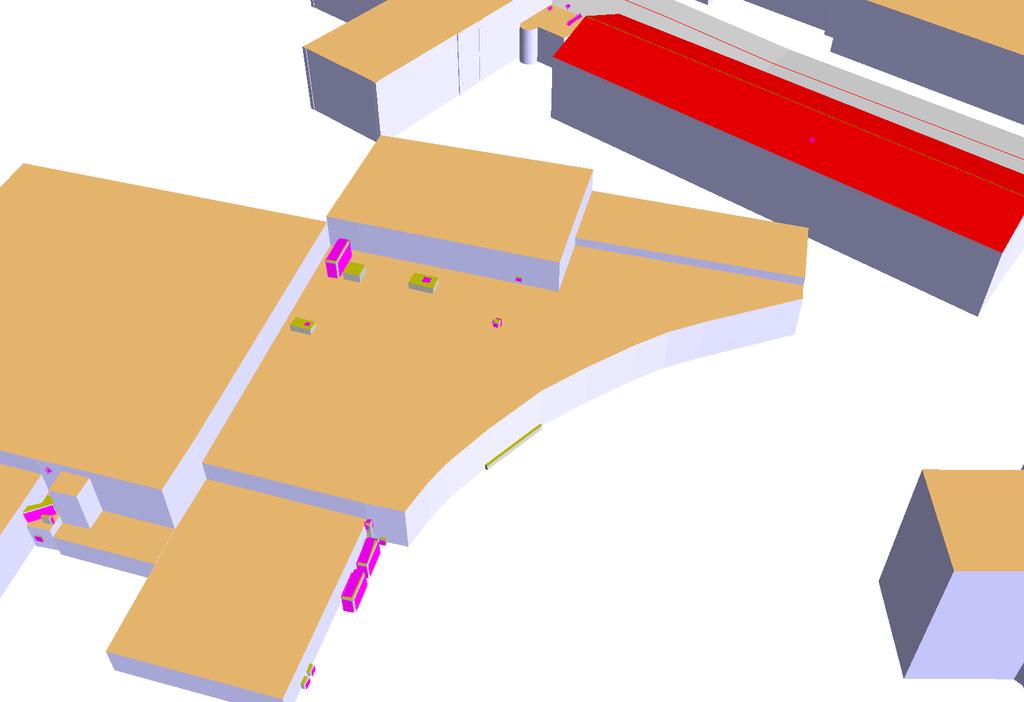

12 HUS C Pulsen HUS B Översikt HUS A A 1-B Göteborg Marja Tonteri Tillren Bullerkarta 4782-I 16

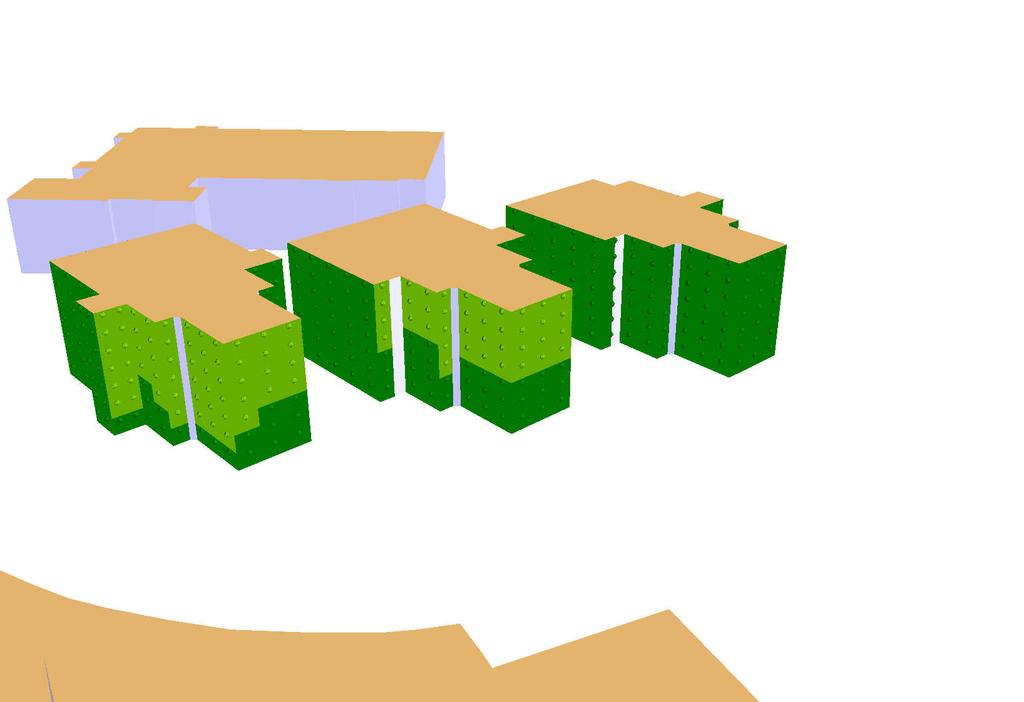

13 Vy mot sydost Pulsen Alla källor på maximalt driftsläge, undantaget RESERV källor Ljudnivå från installationer Brf Kamelian Kyrkogårdsgatan 13, 15 och 17 Ekvivalent ljudtrycksnivå (L Aeq i db re. 20 µpa) Vid fasad (frifältsvärde) <= < <= < <= < <= < <= < <= < Göteborg Marja Tonteri Tillren Bullerkarta

14 Vy mot sydost Pulsen Alla källor på maximalt driftsläge, undantaget RESERV källor samt källa 1-A, 1-B och 5 Brf Kamelian Kyrkogårdsgatan 13, 15 och 17 Ljudnivå från installationer Ekvivalent ljudtrycksnivå (L Aeq i db re. 20 µpa) Vid fasad (frifältsvärde) <= < <= < <= < <= < <= < <= < Göteborg Marja Tonteri Tillren Bullerkarta

15 Vy mot sydost Pulsen Dieselkraftverk RESERV (källa 12) körs utan last Ljudnivå från installationer Brf Kamelian Kyrkogårdsgatan 13, 15 och 17 Ekvivalent ljudtrycksnivå (L Aeq i db re. 20 µpa) Vid fasad (frifältsvärde) <= < <= < <= < <= < <= < <= < Göteborg Marja Tonteri Tillren Bullerkarta

16 Vy mot sydost Pulsen Dieselkraftverk RESERV (källa 12) körs med last Ljudnivå från installationer Brf Kamelian Kyrkogårdsgatan 13, 15 och 17 Ekvivalent ljudtrycksnivå (L Aeq i db re. 20 µpa) Vid fasad (frifältsvärde) <= < <= < <= < <= < <= < <= < Göteborg Marja Tonteri Tillren Bullerkarta

17 Pulsen Brf Kamelian Alla källor på maximalt driftsläge, undantaget RESERV källor Ljudnivå från installationer Ekvivalent ljudtrycksnivå (L Aeq i db re. 20 µpa) 1,5 m ovan mark <= < <= < <= < <= < <= < <= < Väg 40 Göteborg Marja Tonteri Tillren Bullerkarta

18 Pulsen Brf Kamelian Alla källor på maximalt driftsläge, undantaget RESERV källor samt källa 1-A, 1-B och 5. Ljudnivå från installationer Ekvivalent ljudtrycksnivå (L Aeq i db re. 20 µpa) 1,5 m ovan mark <= < <= < <= < <= < <= < <= < Väg 40 Göteborg Marja Tonteri Tillren Bullerkarta

19 Pulsen Brf Kamelian Dieselkraftverk RESERV (källa 12) körs utan last Ljudnivå från installationer Ekvivalent ljudtrycksnivå (L Aeq i db re. 20 µpa) 1,5 m ovan mark <= < <= < <= < <= < <= < <= < Väg 40 Göteborg Marja Tonteri Tillren Bullerkarta

20 Pulsen Brf Kamelian Dieselkrafterk RESERV (källa 12) körs med last Ljudnivå från installationer Ekvivalent ljudtrycksnivå (L Aeq i db re. 20 µpa) 1,5 m ovan mark <= < <= < <= < <= < <= < <= < Väg 40 Göteborg Marja Tonteri Tillren Bullerkarta
