1 Projekteringsanvisning 1 (8) Elinstallation

2 2 (8) 1. PROJEKTERING - INLEDNING ALLMÄNT OM KABLAGE OCH SPÄNNINGSMATNING ANSLUTNINGSPRINCIP DIMENSIONERING JORDNING AV SLINGAN ÖVERORDNAD FUNKTIONALITET ANTECKNINGAR... 7

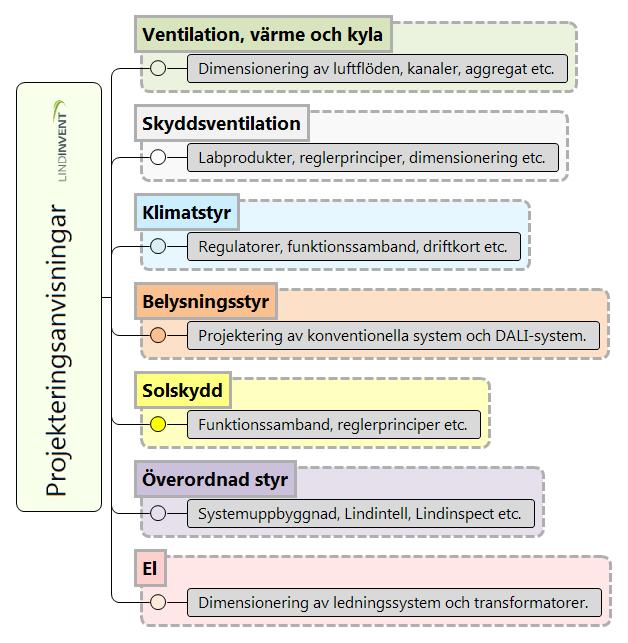

3 3 (8) 1. PROJEKTERING - INLEDNING Att konstruera en väl fungerande anläggning med behovsstyrd ventilation, belysning och solskydd behöver inte vara svårt, men det krävs ändå kunskaper som spänner över flera teknikområden. Lindinvent har därför tagit fram sju st projekteringsanvisningar vilka tjänar som hjälp vid konstruktion av dessa system med Lindinvents produkter.

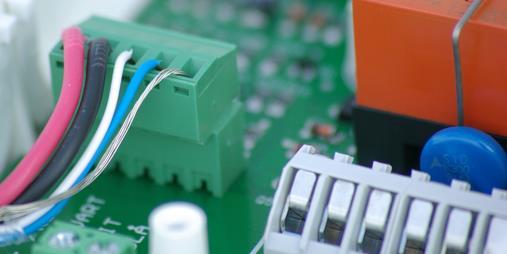

4 4 (8) 2. ALLMÄNT OM KABLAGE OCH SPÄNNINGSMATNING Varje intelligent enhet (i forts. kallad nod) behöver spänningsmatning för att fungera. För att noderna även ska kunna kommunicera med varandra behövs dessutom kommunikationsanslutning. Spänningsmatningen och kommunikationsanslutningen skall ske via en skärmad kabel (E-nr ) med fyra ledare (2x1 mm 2 + 2x0,22 mm 2 ) samt en skärmledare. I de två grövre ledarna finns 24 VAC och i de två tunnare partvinnade finns kommunikation i form av Lindinvents protokoll LCCP baserat på CAN-bus. Samma kabeltyp som noderna använder gäller även för extrautrustning som t.ex. belysningsstyrningsbox, koldioxidgivare, ventilställdon. När ventilställdon av typ 24 VAC On/Off ska användas kan dock annan 2-ledare nyttjas. Bild 1. Kabel 3. ANSLUTNINGSPRINCIP Samverkande noder knyts samman till en spänningsmatnings- och kommunikationsslinga. Varje enskild slinga får bestå av max 100 st noder. Alla noder som ska samverka via någon typ av zon måste vara anslutna till samma slinga. Om det t.ex. finns en flödesbalansering på frånluften som sitter på ett annat våningsplan än de tilluftsdon som skall ingå i balanseringens flödeszon måste flödesbalanseringen vara ansluten till samma slinga som tilluftsdonen. Man bör för enkelhetens skull eftersträva att ha så få slingor som möjligt per våningsplan. För att säkerställa kommunikation och underlätta felsökning kopplas noderna i en följd. En slingan byggs som regel upp från nod till nod som ett pärlband vid behov görs drops till en nod om man istället väljer att dra slingan utanför noden. Notera: Till skillnad från övriga noder, så som flödesbalanseringar, som kopplas direkt på slingan, så kopplas aktiva tilluftsdon via sin förmonterade och förkontakterad kabel till slingan via en medföljande kopplingsbox. Donkablaget är som standard 1 m långt. Vid t.ex. synligt montage, frihängande donlåda som ej döljs av undertak, så placeras kopplingsboxen på ett större avstånd från donet och då måste tilluftsdon beställas med längre förkontakterad kabel. Denna kabel får vara max 10 m lång. För att underlätta hantering av tilluftsdon med olika kabellängder i installationsfasen bör endast en eller två olika längder väljas. Figur 1. Exempel på noder Figur 2. Exempelobjekt PSV144A (transformator)

5 5 (8) Figur 3. Noder anslutna som ett pärlband Figur 4. Noder anslutna via drops All extrautrustning ansluts till respektive nod direkt eller via någon styrbox. Denna utrustning har alltså ingen kontakt med slingan utan endast med ansluten nod. När det gäller aktiva don så sker inkopplinen av utrustningar via den anslutna kopplingsboxen. Notera: Vid inkoppling av utrustningar direkt på en nod, exempelvis ventilställdon, men också vid inkoppling via någon ansluten styrbox så kan det finnas ett angivet rekommenderat maximalt effektuttag. Figur 5. Exempel på extrautrustning Figur 6. Anslutning av extrautrustning

6 6 (8) 4. DIMENSIONERING Ledningsnätet ska dimensioneras så att spänningen till varje nod inte underskrider 22 VAC. För att minimera spänningsförlusterna placeras transformatorerna ute vid slingorna med jämna mellanrum. Eftersom transformatorerna inte får ha kontakt med varandra spänningsmässigt ska spänningsledaren ej anslutas mellan varje grupp av noder som försörjs av resp. transformator. Nolledaren, kommunikationsledarna och skärmen ska dock vara anslutna till nästa grupp av noder. Figur 7. Övergång mellan grupper av noder Förutom spänningsfallen i kablarna måste man samtidigt tänka på att totalströmmen för alla noder som är anslutna till respektive transformator inte överskrider dennas kapacitet/säkring. I praktiken är dimensioneringen oftast rätt om man projekterar max 12 st aktiva tilluftsdon eller spjällregleringar, inkl. extrautrustning, per transformator och 6 st på var sida om denna. 5. JORDNING AV SLINGAN Varje slingas nolledare (G0) och skärm skall på minst ett ställe vara ansluten till byggnadens PUS-jord. Jordning av slingan (G0 och skärm) skall göras i en CBX-dosa eller i en fördelningsdosa till en kabelstege som är PUS-jordad. Man bör välja en dosa i närheten av varje transformator. 6. ÖVERORDNAD FUNKTIONALITET För att kunna använda sig av överordnad funktionalitet ansluts slingorna till gateway NCE. NCE fungerar som en brygga mellan slingorna och den gemensamma servern med servermjukvaran Lindintell. Om Lindintell ej ska nyttjas kan NCE istället fungera som en brygga mellan slingorna och Modbus. NCE har ingångar för 2 st slingor. Om fler slingor finns, används flera NCE. Figur 8. Gateway Mer information om överordnad funktionalitet och kommunikation med externa system finns i Projekteringsanvisning Styrinstallation.

7 7 (8) 7. ANTECKNINGAR

8 8 (8) Kontakt Tel: Lindinvent Smartare inneklimat. Grönare fastigheter. Vi erbjuder produkter och systemlösningar för behovsstyrd ventilation, belysning och solskydd i kontor, skolor, sjukhus, laboratorier och renrum.
