2 Innehållsregister Innehållsregister... 2 Funktionsbeskrivning EL-Online... 3 Communicator C Konfigurationsprogram LAN / WiFi / för PC... 5 Konfiguration Communicator... 7 Förklaring lysdioder... 8 Kopplingsschema busskabel (Modbus)... 9 Kopplingsschema busskabel elmätare EM24 DIN Kopplingsschema busskabel elmätare EM21-72R Kopplingsschema busskabel SRC65-RS E.L. System AB Box GÖTEBORG Tel Ver. 2.94

.. 8 Kopplingsschema busskabel (Modbus)... 9 Kopplingsschema busskabel elmätare EM24 DIN.

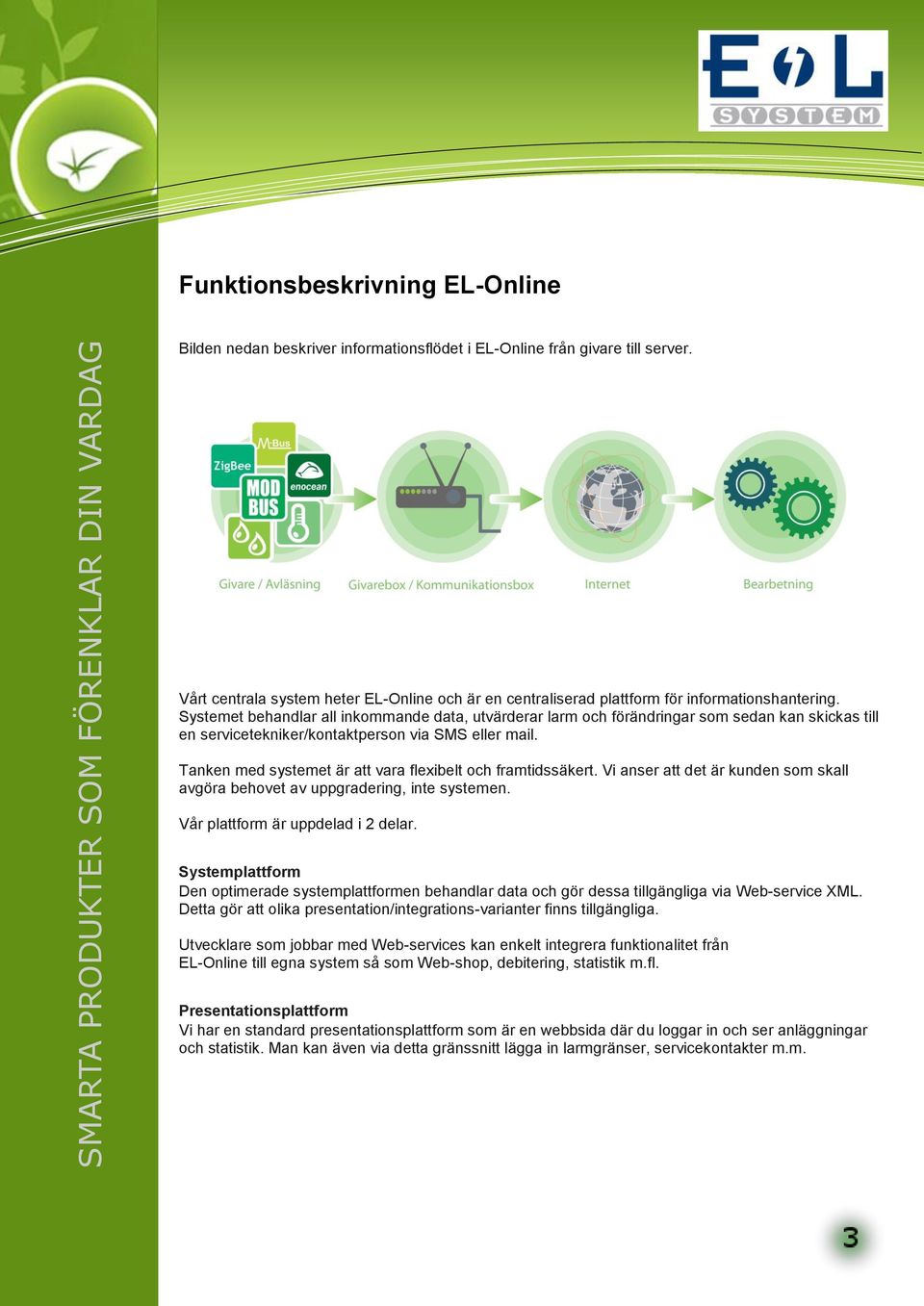

3 Funktionsbeskrivning EL-Online Bilden nedan beskriver informationsflödet i EL-Online från givare till server. Vårt centrala system heter EL-Online och är en centraliserad plattform för informationshantering. Systemet behandlar all inkommande data, utvärderar larm och förändringar som sedan kan skickas till en servicetekniker/kontaktperson via SMS eller mail. Tanken med systemet är att vara flexibelt och framtidssäkert. Vi anser att det är kunden som skall avgöra behovet av uppgradering, inte systemen. Vår plattform är uppdelad i 2 delar. Systemplattform Den optimerade systemplattformen behandlar data och gör dessa tillgängliga via Web-service XML. Detta gör att olika presentation/integrations-varianter finns tillgängliga. Utvecklare som jobbar med Web-services kan enkelt integrera funktionalitet från EL-Online till egna system så som Web-shop, debitering, statistik m.fl. Presentationsplattform Vi har en standard presentationsplattform som är en webbsida där du loggar in och ser anläggningar och statistik. Man kan även via detta gränssnitt lägga in larmgränser, servicekontakter m.m.

Systemet behandlar all inkommande data, utvärderar larm och förändringar som sedan kan skickas till en servicetekniker/kontaktperson via SMS eller mail.

4 Communicator C-100 Kommunikationsbox Kommunikationsboxen är den centrala delen i EL-Online och sköter rapporteringen till servern. En kommunikationsbox kan hantera 100st modbus enheter som är kompatibla med systemet. Viktigt är att varje modbus enhet har ett unikt ID i bussen för att man skall kunna skilja enheterna åt i systemet. Anslutningsmöjligheter Internet: LAN, WiFi och GSM För att ansluta en kommunikationsmodul för LAN eller WiFi till den interna USB-porten i Communicatorn måste locket skruvas av. Anslut kommunikationsmodulen och ev. LAN kabel och skruva sedan fast locket igen. Systembussen är RS485 vilket gör det möjligt att ha långa sträckor mellan enheter. Enheten spänningsmats med 24V DC via medföljande transformator. På framsidan finns det 4 portar (figur 1) Figur 1 Port 1 Konfigurations port som används vid konfiguration av Communicatorn. Boxen konfigureras via ett USB-minne där en krypterad konfigurationsfil lagras. För mer info se sidan 6. Port 2 Service port som endast används vid rekommendation från EL-Online support. Port 3 Spänningsmatning 24V DC via RJ45 kontakt alternativt anslutning av LogiCO2 centralenhet för CO2 larm. Port 4 Anslutning av busskabel för Modbus RS485 RTU via RJ45 kontakt

Viktigt är att varje modbus enhet har ett unikt ID i bussen för att man skall kunna skilja enheterna åt i systemet.

Konfigurationsprogram LAN / WiFi / för PC För att kunna använda EO_konfig i en PC krävs Windows 2000 eller högre. Den krypterade konfigurationsfilen från E.L. System sparas i rootkatalogen på ett USB-minnet och öppnas i EO_konfig.

5 Konfigurationsprogram LAN / WiFi / för PC För att kunna använda EO_konfig i en PC krävs Windows 2000 eller högre. Den krypterade konfigurationsfilen från E.L. System sparas i rootkatalogen på ett USB-minnet och öppnas i EO_konfig. Anpassa kommunikationsinställningarna enligt era lokala inställningar. Server fält (Informationen finns på användarintyget från EL-Online support) Adress Användarnamn Lösenord Adressen till servern som enheterna rapporterar till. Teknikerns användarnamn på servern Teknikerns lösenord på servern Anslutning Välj vilken typ av anslutning boxen skall använda för uppkoppling mot internet.

Anpassa kommunikationsinställningarna enligt era lokala inställningar.

Trådlöst nätverk ESSID Kallas också SSID, Identifieringsbeteckningen för trådlöst nätverk Kryptering Välj krypteringstyp Nyckelindex Välj WEP Index.

6 Trådlöst nätverk ESSID Kallas också SSID, Identifieringsbeteckningen för trådlöst nätverk Kryptering Välj krypteringstyp Nyckelindex Välj WEP Index. Om WPA används skall nyckeln index vara 1 Nyckel HEX nyckeln för trådlöst nätverk. Om lösenord används skall lösenordet skrivas inom enligt följande. Ert lösenord IP Konfiguration Om kryssrutan Använd DHCP är ifylld så är det inte möjligt att manuellt ange en IP-adress. Adress och DNS information samlas in från servern. Manuell Konfiguration. IP adress Subnet mask Gateway DNS-server Ange IP-adressen för enheten Ange nätmasken för IP adressen Ange gateway för nätverket. Ange den primära DNS-servern. GSM/GPRS Konfiguration Om kommunikationsboxen skall kommunicera via GSM/GPRS så skall enheten konfigureras för trådbundet LAN och sedan anslutas till extern GPRS Router. Användaruppgifter erhålls av E.L. System AB. Spara konfigurationsfilen på USB-minne Filen måste namnges config.cry och lagras i rotkatalogen på USB-minnet. När du sparar konfigurationen måste du ange användarnamn och lösenord. Detta är en säkerhetskontroll för konfigurationsfilen.

Ert lösenord IP Konfiguration Om kryssrutan Använd DHCP är ifylld så är det inte möjligt att manuellt ange en IP-adress. Adress och DNS information samlas in från servern. Manuell Konfiguration.

7 Konfiguration Communicator När inställningarna i den krypterade konfigurationsfilen sparats i rooten på ett USB-minne skall den läsas in i Communicatorn. Följ instruktionen nedan. Inläsning av konfigurationsfilen i Communicator. 1. Anslut USB-minnet till USB-porten (1) på Communicatorn. 2. Anslut medföljande spänningstransformator till port 3 3. När lysdiod 2 och 3 i Communicatorn blinkar i jämn takt så är filen inläst. 4. Ta bort USB-minnet från boxen och låt den starta om. 5. När Communicatorn startar igen så ansluter den automatiskt till servern och börjar rapportera mätvärden från anslutna givare. 6. Skulle boxen inte starta om så gör om konfigurationen av enheten igen eller bryt spänningen till Communicatorn och starta om den.

När lysdiod 2 och 3 i Communicatorn blinkar i jämn takt så är filen inläst. 4. Ta bort USB-minnet från boxen och låt den starta om. 5.

8 Förklaring lysdioder Diod funktionerna i Communicator C-100 På kommunikationsboxen finns det 4 dioder som representerar olika steg i anslutning process. Kommunikationsbox LED: (Ordning vänster till höger) 1 - (Grön) Spänning 2 - (Grön) Kontakt med EL-Online 3 - (Grön) Rapport med mätvärden skickad till servern. 4 - (Gul) RS485 kommunikation på bussen. 2 och 3 blinkar, ny config är inläst och USB-minnet skall tas bort från boxen.

Kommunikationsbox LED: (Ordning vänster till höger) 1 - (Grön) Spänning 2 - (Grön) Kontakt med EL-Online 3

9 Kopplingsschema busskabel (Modbus) (Används mellan kommunikationsbox, och andra Modbus enheter) Stift Färg (CAT 5) Area Funktion 1 Vit/Orange > 0,2 mm² Jord via busskabel 2 Orange > 0,2 mm² Spänning 24V DC via busskabel 3 Vit/Grön > 0,2 mm² 4 Blå > 0,2 mm² RS485-5 Vit/Blå > 0,2 mm² RS Grön > 0,2 mm² 7 Vit/Brun > 0,2 mm² 8 Brun > 0,2 mm² Var är stift 1

Orange > 0,2 mm² Spänning 24V DC via busskabel 3 Vit/Grön > 0,2 mm² 4 Blå > 0,2 mm²

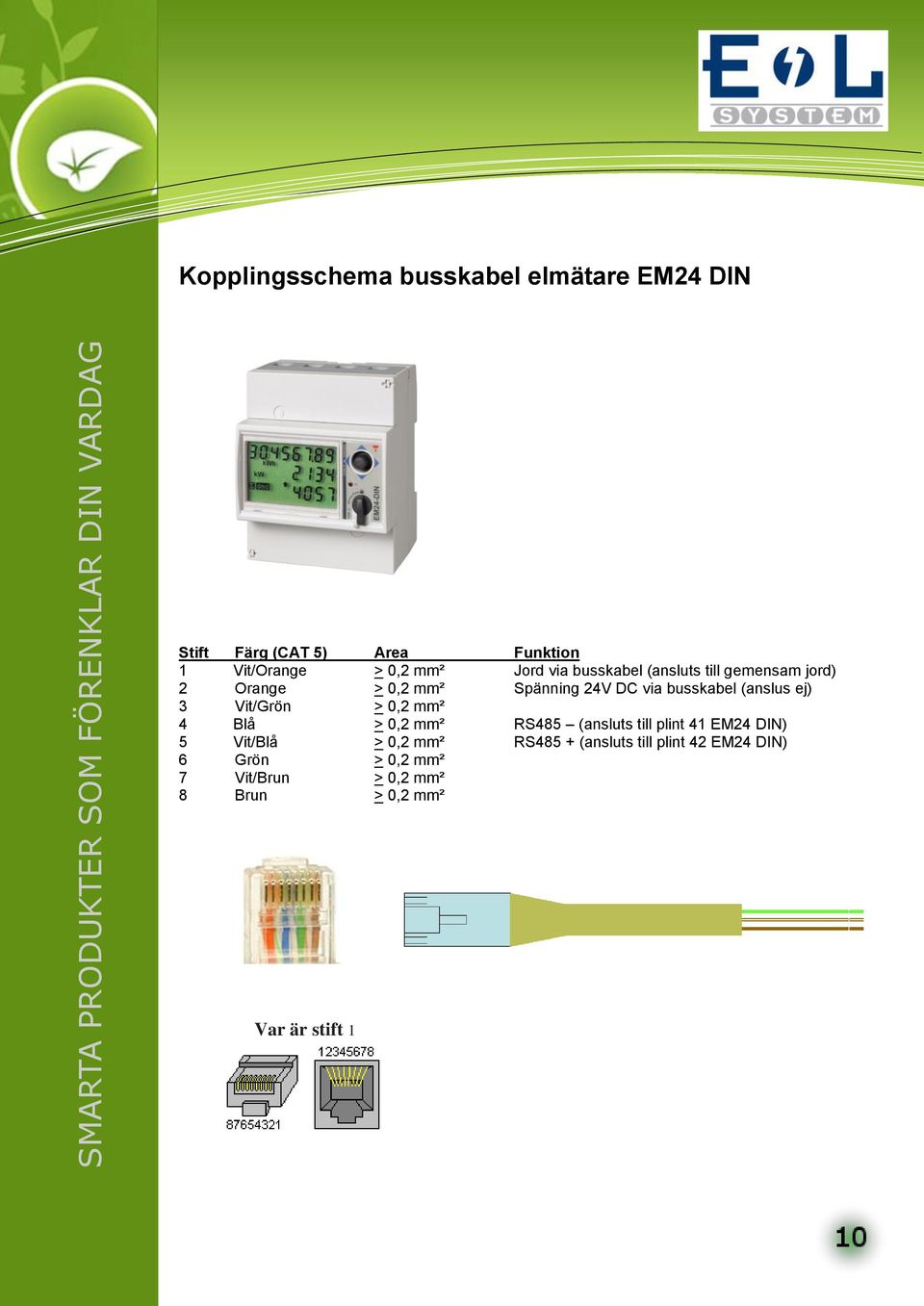

10 Kopplingsschema busskabel elmätare EM24 DIN Stift Färg (CAT 5) Area Funktion 1 Vit/Orange > 0,2 mm² Jord via busskabel (ansluts till gemensam jord) 2 Orange > 0,2 mm² Spänning 24V DC via busskabel (anslus ej) 3 Vit/Grön > 0,2 mm² 4 Blå > 0,2 mm² RS485 (ansluts till plint 41 EM24 DIN) 5 Vit/Blå > 0,2 mm² RS485 + (ansluts till plint 42 EM24 DIN) 6 Grön > 0,2 mm² 7 Vit/Brun > 0,2 mm² 8 Brun > 0,2 mm² Var är stift 1

(anslus ej) 3 Vit/Grön > 0,2 mm² 4 Blå > 0,2 mm² RS485 (ansluts till plint 41 EM24 DIN) 5 Vit/Blå > 0,2

11 Kopplingsschema busskabel elmätare EM21-72R Stift Färg (CAT 5) Area Funktion 1 Vit/Orange > 0,2 mm² Jord via busskabel (ansluts till gemensam jord) 2 Orange > 0,2 mm² Spänning 24V DC via busskabel (ansluts ej) 3 Vit/Grön > 0,2 mm² 4 Blå > 0,2 mm² RS485 (ansluts till plint 14 EM21-72R) 5 Vit/Blå > 0,2 mm² RS485 + (ansluts till plint 15 EM21-72R) 6 Grön > 0,2 mm² 7 Vit/Brun > 0,2 mm² 8 Brun > 0,2 mm² Var är stift 1

(ansluts ej) 3 Vit/Grön > 0,2 mm² 4 Blå > 0,2 mm² RS485 (ansluts till plint 14 EM21-72R) 5 Vit/Blå >

12 Kopplingsschema busskabel SRC65-RS485 Gateway EnOcean Modbus RTU RS485 Stift Färg (CAT 5) Area Funktion 1 Vit/Orange > 0,2 mm² Jord via busskabel 2 Orange > 0,2 mm² Spänning 24V DC via busskabel 3 Vit/Grön > 0,2 mm² 4 Blå > 0,2 mm² RS485 (ansluts till plint Bus-B) 5 Vit/Blå > 0,2 mm² RS485 + (ansluts till plint Bus-A) 6 Grön > 0,2 mm² 7 Vit/Brun > 0,2 mm² 8 Brun > 0,2 mm² Var är stift 1

busskabel 3 Vit/Grön > 0,2 mm² 4 Blå > 0,2 mm² RS485 (ansluts till plint Bus-B) 5 Vit/Blå > 0,2
