1 Infobric AB CENTRALENHET Användarmanual

2 Innehåll 1. Översikt Menyhantering Konfigurations- och statusmeny Lösenord Struktur Diagnostics List devices Search devices Radio Test outputs Input status GPRS Signal quality Operator APN SIM-ID Security Ethernet IP Netmask Gateway DNS MAC Refresh IP via DHCP Server Enter base address Use default server Report server URL Task server URL System Unit test Container Lock Door Lock Reg Station Transportation Gate Turnstile (33x) Radio: 86x.x MHz Display settings Idle bg.light Version 1.0 ( ) 1 (11)

3 3.10. Logout Montage av SIM-kort Version 1.0 ( ) 2 (11)

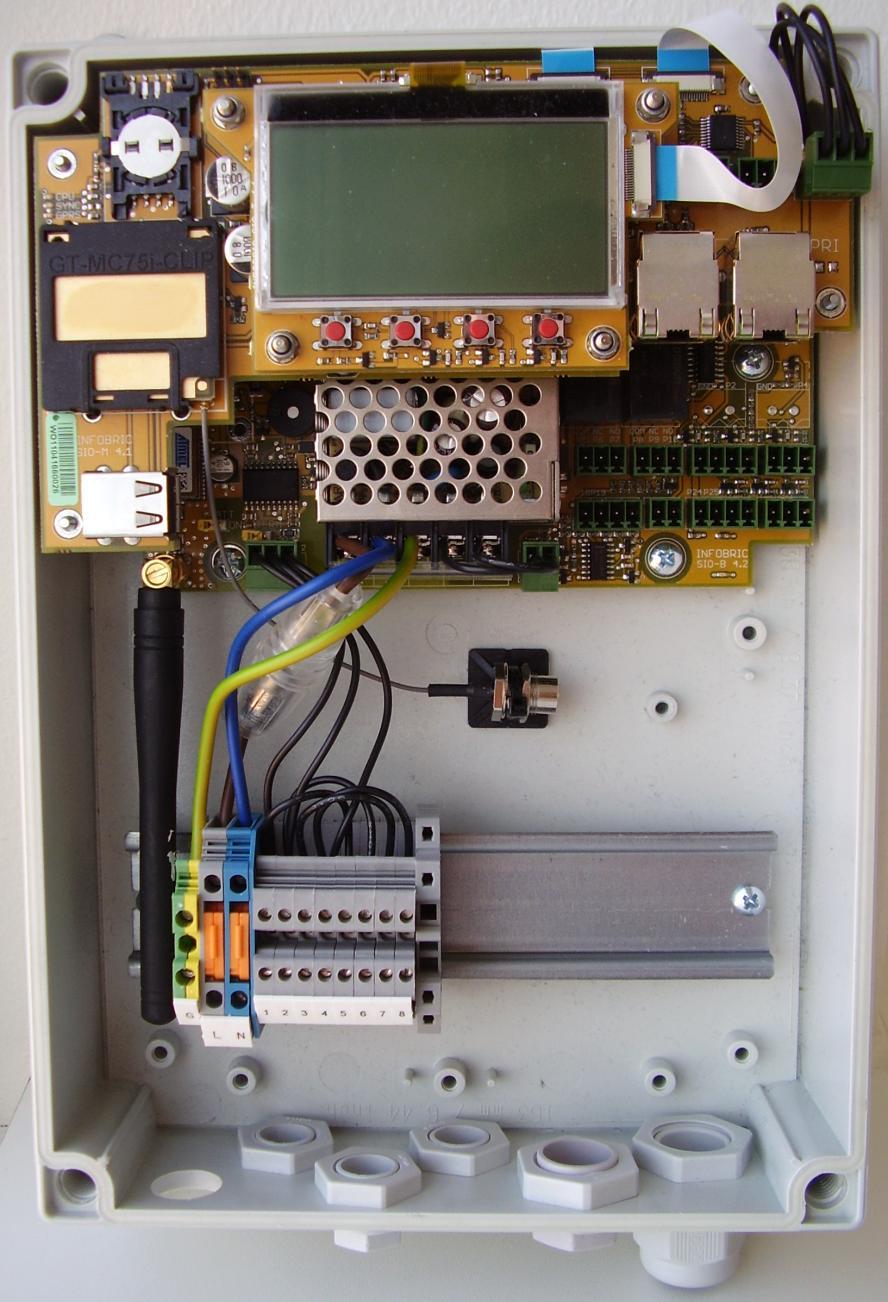

4 1. Översikt SIM-kortshållare GPRS-modem Primär Ethernetport för kommunikation mot Ease. Antenn för radiokommunikation inom byggarbetsplatsen Sekundär Ethernetport för kommunikation inom byggarbetsplatsen. Används t.ex. mot biometriläsare. Överlastsäkring Antenn för GPRSkommunikation med Ease. Plint för 230V drivspänning Plint för kabelkommunikation. (Se insidan av locket för anslutningsanvisning.) Version 1.0 ( ) 3 (11)

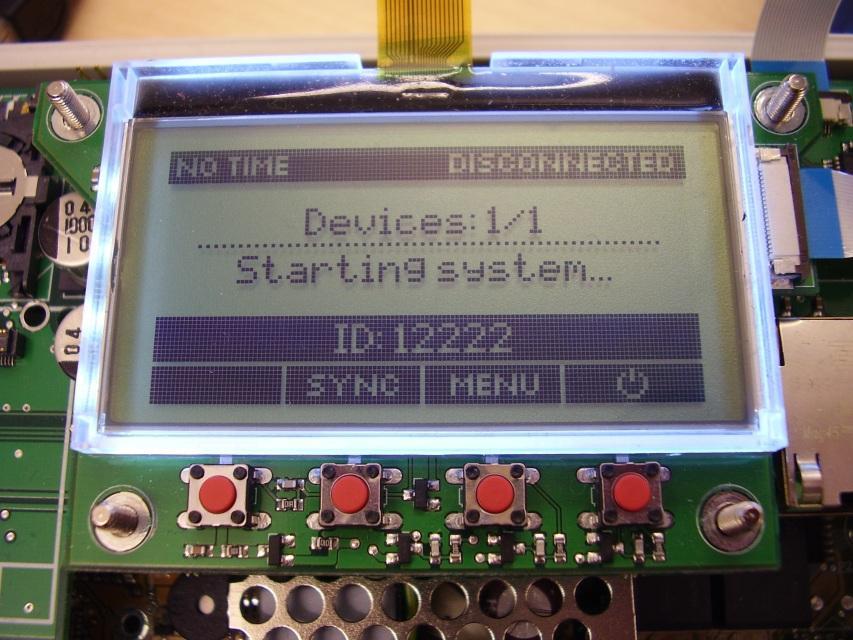

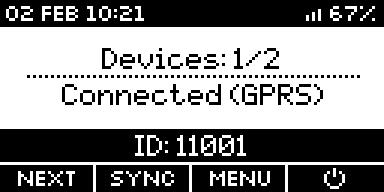

5 2. Menyhantering All styrning av centralenheten sker via de fyra knappar som finns under displayen. För att nå dem behöver plastlocket tas bort från kapslingen. Knapparnas betydelse är dynamisk och ändras för varje menybild. Fyrkanten i displayen närmast knappen visar aktuell aktion. Tid och datum, hämtas från Ease Visar under GPRS-uppkoppling aktuell täckning Första siffran är antalet enheter som centralenheten har kontakt med via busskabel och radio. Rullande statusmeddelanden. Tryck på NEXT för att se nästa meddelande. Andra siffran visar antalet förväntade enheter enligt konfiguration från Ease. Starta en synkronisering med Ease Visa konfigurationsoch statusmeny Stäng av eller starta om enheten Version 1.0 ( ) 4 (11)

6 3. Konfigurations- och statusmeny 3.1. Lösenord För att komma in i konfigurations- och statusmenyn tryck på. Enheten efterfrågar då lösenord: Använd och för att växla mellan siffrorna. Tryck på för att välja aktuell siffra. Lösenordet för att komma vidare är För att radera en felaktig siffra välj och tryck på. När lösenordet är skrivet markera och tryck på Struktur Huvudmenyn består av åtta olika kategorier 1. Diagnostics 2. GPRS 3. Ethernet 4. Server 5. System 6. Unit test 7. Display settings 8. Log out Version 1.0 ( ) 5 (11)

7 3.3. Diagnostics Under menyn Diagnostics visas vilka enheter som är anslutna till centralenheten. Här finns även möjlighet till manuell styrning av centralenhetens reläer och visa olika mätvärden List devices Anger vilka enheter som är ansluta till centralenheten via busskabel och radio. För varje ansluten enhet kan även mjukvaruversion och sensoringång visas. Endast enheter som är tillagda till centralenheten via Ease visas här. Skulle det anges både radio och buss på en enhet betyder det att kommunikationen går först via kabel till en mellannod och därefter vidare via radio Search devices Detta alternativ söker efter nya enheter via busskabel. Den hittar även enheter som inte är tillagda till centralenheten via Ease Radio Här visas vilken radiokanal som används. Du kan även se vilka andra radionoder som finns inom räckvidd för centralenheten Test outputs Manuell styrning av centralenhetens reläer Input status Visar status för centralenhetens digitala ingångar och temperatursensor GPRS Under menyn GPRS finns alla inställningar och värden kopplade till det mobila bredband som finns i centralenheten Signal quality Visar aktuell mobiltäckning. Vid värden under 30 % bör antennplaceringen ändras för stabilare uppkoppling Operator Visar aktuell mobiloperatör. Version 1.0 ( ) 6 (11)

8 APN APN-servern är operatörens länk mellan det mobila bredbandet och nätverket som skall nås. Om kunden använder egna SIM-kort behöver APN uppdateras. I övriga fall skall detta värde inte ändras då det påverkar centralenhetens möjligheter till uppkoppling! SIM-ID Visar SIM-kortets ID-nummer Security Under denna meny kan PIN- och PUK-koder anges. Ändras koderna kommer de användas direkt vid nästa uppkoppling Ethernet Under menyn Ethernet finns information om centralenhetens nätverksanslutning. Det är inte nödvändigt med en kabelanslutning till centralenheten, den kan även använda GPRS. Men responsen vid t.ex. rättighetsuppdateringar är något snabbare via kabel. Inuti centralenheten finns två nätverksanslutningar. Den högra ingången är märkt PRI och det är denna ingång som skall användas för att koppla centralenheten till internet och Ease IP Enhetens IP adress. Adressen är liksom övriga inställningar erhållna via DHCP Netmask Enhetens nätmask Gateway Enhetens standard-gateway DNS Enhetens DNS-server MAC Enhetens MAC-adress. Om det finns en brandvägg på nätverket behöver denna adress ibland anges för att ge centralenheten nätverksåtkomst Refresh IP via DHCP Centralenheten begär nya IP inställningar ifrån DHCP-servern. Version 1.0 ( ) 7 (11)

9 3.6. Server Under menyn Server finns alla inställningar som centralenheten använder för att koppla upp mot Ease. I normalfallet skall dessa inställningar aldrig ändras! Enter base address Anger domänen till den Ease server som skall användas Use default server Använd detta alternativ för att återställa centralenheten till standardinställningar Report server URL Anger URL till Report-servern. Skall aldrig ändras av användaren Task server URL Anger URL till Task-servern. Skall aldrig ändras av användaren System Under menyn System visas endast fasta värden såsom versionsnummer för mjukvaran och hårdvaran (SIO). Version 1.0 ( ) 8 (11)

10 3.8. Unit test Under menyn Unit test finns en av de nya funktionerna för denna centralenhet. Varje enhetstyp som är ansluten till centralenheten kan testas och köras manuellt. T.ex. kan ett containerlås sättas i olika låslägen. Observera att endast en enhet kan testas åt gången och övriga enheter kopplas då bort. När enhetstyp utsetts frågar centralenheten om ID för enhetens som skall testas. Detta kan anges manuellt eller eftersökas per automatik Container Lock Testar ett containerlås. Alla låslägen kan nås. Det är även möjligt se status för dörrsensorn och senast lästa kort Door Lock Testar ett dörrlås. Dörren kan öppnas. Status för dörrsensor och senast lästa kort visas Reg Station Då registeringsstationen endast kan läsa kort visas bara status för senast lästa kort under detta alternativ Transportation Gate Testar en fordonsgrind. Grinden kan öppnas. Status för grindbladen och senast lästa kort visas Turnstile (33x) Testar en rotationsgrind. Grinden kan öppnas separat in/ut, status för grindkrysset och senast lästa kort visas. Endast rotationsgrindar med ett SRC kort kan styras. De benämns Turnstile 33x alt. Rotationsgrind Radio: 86x.x MHz Anger vilken radiokanal som skall användas för kommunikation med enheten under test. Version 1.0 ( ) 9 (11)

11 3.9. Display settings Under menyn Display settings finns endast ett alternativ Idle bg.light Detta alternativ anger hur stark bakgrundsbelysningen skall vara på displayen under normal drift. Det finns även möjlighet att helt stänga av belysningen. När en användare är inne i konfigurations- och statusmenyn är bakgrundsbelysningen alltid 100 % Logout Då användaren lämnar menysystemet med ESC knappen krävs inget lösenord för att gå tillbaka till menyerna inom 5 minuter. Med Log out låses menysystemet och lösenord krävs för att komma in igen. Version 1.0 ( ) 10 (11)

12 4. Montage av SIM-kort SIM-kortshållaren finns placerad till vänster om displayen på mittenkortet. För att undvika att SIM-kortet skakar loss under transport finns ett låsvred överst. 1. Vrid låsvredet moturs för att öppna spärren. 2. Vik upp överdelen för att nå insidan. 3. Skjut in SIM-kortet i överdelen. Notera av det avfasade hörnets position, till höger i överdelen. 4. Upprepa steg 1 till 3 i omvänd ordning för att låsa SIM-kortet på plats. Version 1.0 ( ) 11 (11)
