B60 Domäncentral. Installationsanvisning Se för de senaste manualerna.

Transkript

1 B60 Domäncentral Installationsanvisning Se för de senaste manualerna.

2 B60 Domä ncenträl För att kunna utöka ett VAKA-system till mer än 10 dörrar eller om man vill ha bokningsfunktionalitet så krävs det en B60. Den har två separata nätverksuttag (RJ45) WAN och LAN (PoE). B60 hanterar två separata nätverkssegment, nätverkssegmentet LAN är ett eget lokalt nätverk med VAKA-dörrar och WAN det andra segmentet som kan anpassas till kundens nätverk eller kopplas direkt mot Internet. Stöd för DHCP(klient) finns. B60 har en inbyggd brandvägg för att sortera bort otillbörlig trafik när den kopplas ut mot internet. PC-klienten är utseendemässigt likadan som tidigare versioner av VAKA fast med en ny flik där dörrarna presenteras i en trädstruktur samt en ny meny för inställningar av B60. Dock krävs minst V.3.40X. Du kan logga in i PC-klienten valfritt på WAN- eller LAN-sidan av B60. B60 har även stöd för DynDNS och tidsserver (NTP). Det går även att blanda olika typer av dörrcentraler i systemet B05/B06/B16/B17/B26 och B27. Innehållsförteckning Inkopplingsexempel... 3 Exempel på inkoppling i lokalt nätverk och dörrcentraler i ett isolerat nät:... 3 Exempel på inkoppling i lokalt nätverk då man bara använder B60:s LAN-port:... 4 Exempel på inkoppling av B60 mot Internet:... 4 B60 Nodadressomkopplare... 5 Installation B Installation B60 från början Migration... 6 Tänk på:... 7 Förklaring display Menyer B Dörrar i andra nätverkssegment B60 med anslutningskort Prestanda Teknisk data B60 Domäncentral Sida 2

3 Inkopplingsexempel Exempel på inkoppling i lokalt nätverk och dörrcentraler i ett isolerat nät: B60 Domäncentral Sida 3

4 Exempel på inkoppling i lokalt nätverk då man bara använder B60:s LAN-port: Med denna inkoppling kan man ej använda dator på 10-nätet och samtidigt surfa. Exempel på inkoppling av B60 mot Internet: B60 Domäncentral Sida 4

5 B60 Nodadressomkopplare B60 är utrustad med rattar för inställning av nodadress på samma sätt som VAKA:s dörrcentraler, B60:ans nodadress har dock ingenting att göra med dörrarnas nodadresser dvs. att om en dörrcentral har nodadress 1 så kan även B60 ha nodadress 1. Rattarna på B60 styr även IP-adressen på B60:ans LAN-sida. Nodinställning 0 3 ger IP-adress Installation B60 Installation av B60 kan i huvudsak göras på två sätt: 1. Om man vet att systemet kräver en B60 från början, då installerar man dörrarna direkt i B Man monterar en B60 i ett befintligt VAKA-system pga. att man vill ha t.ex. bokning eller fler än 10 dörrar. I detta läge så genomför en s.k. migration Installation B60 från början. WAN är inställt på DHCP, går att ändra i mjukvaran eller direkt i B60. LAN är def Man kan behöva rycka ur och sätta i nätverkskabeln för att inställningarna skall slå igenom. Kontrollera WAN IP i B60 under Network settings. Om inget är inkopplat i LAN eller WAN-portarna kommer ip-adressen ej synas i displayen på B60. B60:ans WAN-sida kan antingen kopplas direkt ut på internet, eller mot kundens lokala nätverk. Inkopplat på ett nätverk måste WAN & LAN ligga på två olika subnät. Man kan använda xx på LAN-sidan och t.ex X.X på WAN-sidan. Koppla in spänningen till B60. Första gången kan det ta det någon minut då kondensatorerna på enheten måste laddas upp. Surfa till B60, på dess LAN-sida eller WAN-sida, beroende var datorn är inkopplad. Montera och koppla in dörrcentralerna på LAN-sidan. Installera dessa i B60 då de kommer upp som nya dörrar B60 Domäncentral Sida 5

6 Migration Innan du startar migrationen så måste du ta backup på samtliga system som skall ingå, du ska även exportera ut personer i csv.-format. Dessa filer ska sparas i en mapp på skrivbordet så att det går snabbt att komma åt dem om det skulle behövas. Det som också måste göras innan migration är att se till att dörrcentralerna ligger på de fabriksinställda IP-adresserna dvs XX, eftersom dörrcentralerna kommer att starta om ifrån fabriksläge under själva migrationen och för att alla enheter ska hitta varandra så måste de följaktligen ha sina ursprungliga IP-adresser. Detta kan göras på två sätt: 1. Om man har ett system med max tio dörrar som ska utökas till mer än tio dörrar eller lägga till bokning. Förberedande: Skapa en mapp på skrivbordet och ta backup på systemet samt exportera personerna som.csv-fil. Montera och koppla in B60 på samma nätverk som befintliga dörrar. Logga in i det befintliga systemet. Nu ska de poppa upp en dialogruta som visar att det finns en ny enhet för migration. Starta migrationen och vänta, OBS! under denna process så kommer dörrarna att upphöra att fungera under vissa perioder. När migrationen är klar så loggar man in i B60 via dess lokala IP-adress som är X. OBS! I migrationsprocessen så måste dörrarna ha fabriksinställda IP-adresser dvs XX eftersom dörrcentralerna återsälls till fabriksläge under migrationen. 2. Om man har två eller flera system som ska slås ihop till ett system Förberedande: Skapa en mapp på skrivbordet och ta backup på alla system samt exportera personerna som.csv-fil. Har du två eller flera system som ska slås ihop, så måste du välja ett system som ska migreras in i B60. Det är det systemet med alla sina inställningar och data som kommer att läggas in i B60. Det andra systemen/et kommer automatiskt att få dess data. Har du personer från de andra systemen som du vill få in det stora systemet så kan du importera dessa efter att migrationen är klar. När första systemet är migrerat och alla dess dörrar ligger i B60 så måste du säkerställa att alla kvarvarande dörrar har version 3.40 eller senare för att de ska vara kompatibla med B60. Enheterna måste uppgraderas innan man installerar dessa i B60. När du säkerställt att alla dörrar har rätt version, så är det dags att lägga över dessa till B60. Du ställer in en ny nodadress och därefter gör man en clear controller via dörrcentralens knappsats. Efter detta så kommer dörren att ha sin fabriksinställda IP-adress dvs XX. När detta är gjort så kommer B60 ta över dörrcentralen och den kommer att visas som ny dörr för installation i VAKA:s programvara. Därefter är det bara att installera dörren i programmet och konfigurera den. När allt är klar så kan man surfa till på B60:ans LAN-sida. Därefter kan du ställa in IP-adressen på WAN-sidan och koppla in den i kundens nätverk och surfa till den B60 Domäncentral Sida 6

7 Tänk på: Om porttelefon med C10modul finns. Se till att minneskortet har minst v1.09 Vid uppgradering återställs IP-adresser till default, Wan DHCP, LAN samt dörrar o.s.v B60 Domäncentral Sida 7

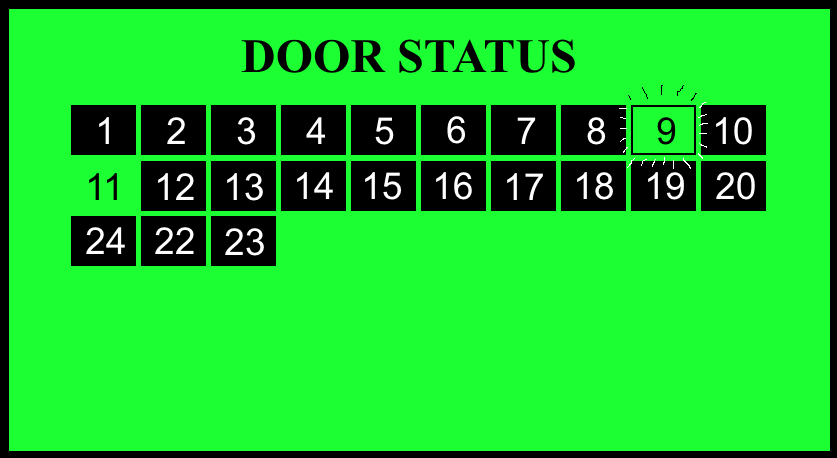

8 Förklaring display. Tryck enter på System information i MAIN MENY, för att komma till denna vy. 1 Visar ev. fel i systemet I exemplet är en dörr offline. Vilken dörr går att se under Menyn Door status. Visar aktuell spänning FDX (100Mb full duplex) Visar att nätverksuttaget är kopplad mot t.ex. en switch. 2 NO LINK Visar att urtaget ej är kopplat mot något Enhetens nodadress 09: = Aktuell tid. Firmware installerat på dörrcentral. Ej att förväxla med PC-clienten på datorn, S 2d 6:07 som dock oftast har en liknande ver. T.ex , A 2d 4: Visar tid som Applikationen har varit igång. Återställs t.ex. om man gör en Restart App. 3 Visar tid som systemet har varit igång efter omstart. 2 dagar 6 tim. 7 min. DOOR STATUS Tryck enter på DOOR STATUS i MAIN MENY, för att komma till denna vy. Svarta fyrkanter visar att dörren är ansluten till systemet. Avsaknad av fyrkant indikerar dörr som för tillfället ej har kontakt med systemet. Dörren skall ändå fungera då databasen finns i den, däremot kan man ej göra förändringar på den dörren via programmet. Blinkande nod visar att dörr synkroniseras Nod9 = Synkroniseras. Nod11 = Dörr som finns i systemet men ej ansluten B60 Domäncentral Sida 8

9 Menyer B60 MAIN MENU SYSTEM INFORMATION Visar status på B60 DOOR STATUS Visar status på anslutna dörrar NETWORK SETTINGS WAN SETTINGS VIEW ADRESSES Visar Wan adress på B60 EDIT SETTINGS DHCP Enable/Disabled Byts med pil upp/ner DHCP ENABLE o IP-adress o Netmask o Gateway o DNS 1 o DNS 2 Lan settings VIEW ADRESSES Visar Lan adress på B60 EDIT SETTINGS IP-adress Netmask TOOLS RESTART APP RESTART DEVICE CLEAR CONTROLLER Återställer till fabriksinställning B60 Domäncentral Sida 9

10 Dörrar i andra nätverkssegment I och med version 3.50 eller senare av VAKA med B60 finns det möjlighet att ha dörrar i olika nätverkssegment. För att kunna ha dörrar i andra nätverkssegment än det nätverkssegment där B60 är installerad så krävs det en del manuella inställningar för att de ska fungera, den automatiska funktionen som finns inbyggt i VAKA vid installation av hårdvara kommer inte att fungera då enheterna ligger i olika nätverkssegment. Först och främst så ska man bara använda LAN-porten på B60 dvs. dörrar och administration av B60 kommer alltså att ske via IP-adressen på B60:s LAN-port. Det man också måste göra är att installera dörren manuellt dvs. man får lägga till en ny dörr via programmet i B60 med dess nätverksinställningar, samt att man får lägga in samma nätverksinställningar direkt i dörrcentralen (B17/B27) via dess display. Därefter kommer B60 med ett visst intervall att leta efter dörren, det kan dock dröja upp till 6 minuter innan dörren kommer online. Det man också måste göra på de dörrcentraler som ska installeras är att se till att de är i det sk Faktor100-läget dvs att de inte är i VAKA 10-läget. Detta görs enklast genom noda dörrcentralen till 11 eller högre, efter en liten stund kommer dörrcentralen att starta om och därefter är den i Faktor100- läget.efter detta kan man ställa in aktuell nodadress. OBS! när dörrcentralen har gått över i Faktor100-läge går det ej att logga in på den, då PCklientprogramvaran är borttagen ur dörrcentralen B60 Domäncentral Sida 10

11 Display Dörrcentral med WAN & LAN, vridomkopplare för nodadress samt display med tangenter för inställningar och systeminformation. Nätverksswitch med 2 st. RJ45 portar (100 BaseT) WAN: Kopplas till kunds nätverk eller Internet. LAN (PoE): Kopplas till dörrcentraler B60 med anslutningskort B60 Domäncentral Sida 11

12 Prestanda 50 Dörrar 500 inloggningskonton personer tidsscheman behörighetsgrupper 600 larmområden Inbyggd programvara för Bokning (lansering sommaren 2016) Teknisk data Max 50 dörrar Stöd för Power over Ethernet-standarden 802.3at (PoE+) Två RJ45-portar, ett för WAN/LAN samt ett för VAKA dörrcentraler. Inbyggd brandvägg med stöd för DHCPklient Dyn DNS (fjärråtkomst) och NTP (tidsserver) Låsbar plastkapsling med display Temperaturområde: 0 till +55 C Strömförsörjning: PoE 802.3at eller VDC / V AC Strömförbrukning vid 24V: 65mA (vila) Last över reläkontakter: 1A 30VDC Mått: (HxBxD) 170x257x54 mm Art. Nr: E-nummer: B60 Domäncentral Sida 12
