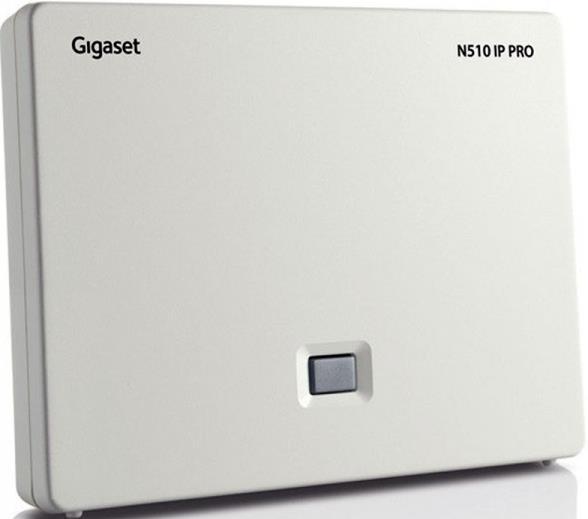

1 Vaka med Gigaset N510 IP Pro Gigaset N510 IP PRO (PoE) & Handenhet C620H Se hemsida / support för senaste manualerna. axema Sida 1

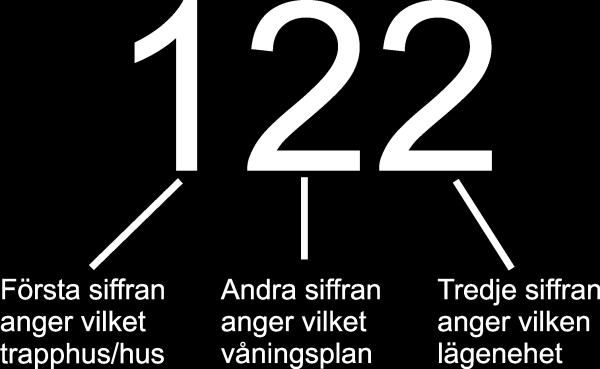

2 Driftsättning av VAKA porttelefonisystem med Gigaset svarsapparater I VAKA kan du lägga in upp till 400 unika anknytningsnummer i porttelefonimodulen C10. Dessa är fast kodade i en nummerserie från 100 till 500. VAKA:s eget anknytningsnummer är 99. När du bygger upp ett system med VAKA och Gigaset är det bra att hålla ordning på alla Gigaset basstationer och svarsapparater. Nedan följer ett förslag på ordningsstruktur där svarsapparaterna med tillhörande anknytningsnummer adresseras på följande sätt: Det kan alltså se ut på detta vis: I denna manual har vi valt att visa hur du sätter upp svarsapparater med tillhörande anknytningsnummer. Anknytning 101 & 102 tillhör trapphus/hus 1, plan 0 (bottenvåning) och lägenhet 1 och 2. Anknytning 211 och 212 är således trapphus/hus 2, plan 1, lägenhet 1 och 2 osv. Om du exempelvis har 5 stycken separata lägenheter på samma våningsplan 1 i trapphus 2 så får svarsapparaterna följande anknytningsnummer: 211, 212, 213, 214 och 215. axema Sida 2

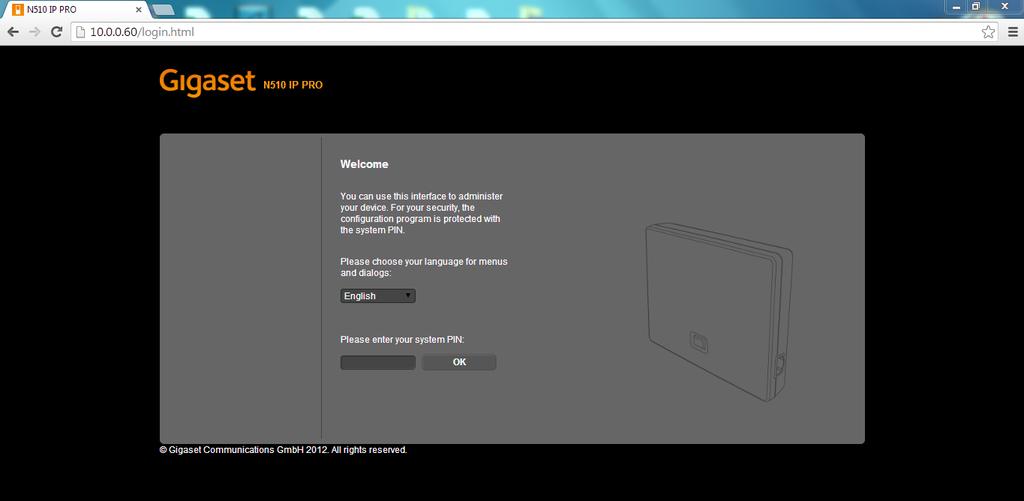

3 Installation av Gigaset basstation och svarsapparater 1. Registrera en Gigaset svarsapparat 1. Anslut strömförsörjning till basstationen N510 IP PRO. (PoE eller med traf.) 2. Starta handenheten, tryck på den röda lurknappen i 2 sekunder. (Eventuellt kanske du måste ladda handenheten i laddningsstället). 3. Tryck på stora mittknappen på svarsluren för att komma till Menyn 4. Stega dig till Inställningar >> Registrering >> Registrera handenhet >> tryck OK. Söker basstation.. 5. Håll sedan in blå knapp på basstationen till dess att Ange System-Pin dyker upp, Pin=0000. Svarsapparaten är nu registrerad. 6. Välj språk: Menu >> Settings >> Language stega ned till Svenska och tryck Välj. Ip-adress på basstation Enheter levererade från Axema är förprogrammerade med IP Tryck på den blå knappen på basstationen. Då ringer det på handenheten och visar även basenhetens IPadress. Visas adress finns ingen IP-adress i basen. Koppla då in basen och dator i nätverk med DHCP och gör om förfarandet ovan. Logga in på en basstation (byta Ip-adress) 1. Anslut din PC med en nätverkskabel till basstationen. Uttaget finns på sidan av basstationen. 2. Starta en webbläsare i datorn och slå in IP-adressen till basstationen som du vill administrera, t.ex OBS! Din dator måste ligga i samma subnät som basstationerna för att du ska kunna logga in. Eventuellt får du ändra inställningen på nätverkskortet i din dator för att kunna ansluta till samma nät som basstationerna. När du loggar in på en basstation ser du följande inloggningsfönster: Fabriksinställning på system-pin är: axema Sida 3

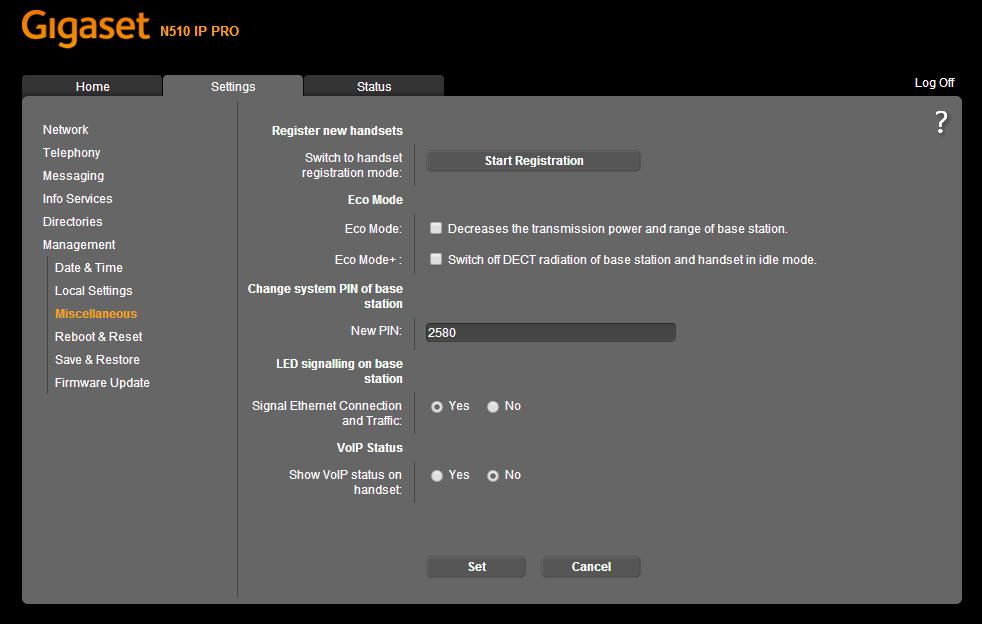

4 Installation av flera Gigaset basstationer När du installerar flera basstationer så måste varje basstation ha en unik IP-adress (basstation nr 1 t.ex osv). Färdigställ en basenhet i taget med tillhörande svarsapparater, enligt instruktionen ovan. Välj ett system för att dokumentera installationen så att du inte blandar ihop enheterna med varandra. Exempel: Inställning Bas 1 Bas 2 Bas 3 Bas xxx Hus / våning 1 / 0 1 / 1 1 / 3 X / x IP-adress: Subnätmask: Standardgateway: DNS-server: DNS????? Tips! För att lägenhetsinnehavaren skall se på displayen att ett samtal kommer från porttelefonen så lägger man in 99 (VAKAS s porttelefonnummer) i telefonboken. Tryck nedåt på navigeringsknappen för att komma till telefonboken. Ändra system-pin: Välj Fliken Settings och välj Management >> Miscellaneous Fyll i New PIN. Spara, tryck på Set I ovanstående exempel så är system-pin ändrat till axema Sida 4

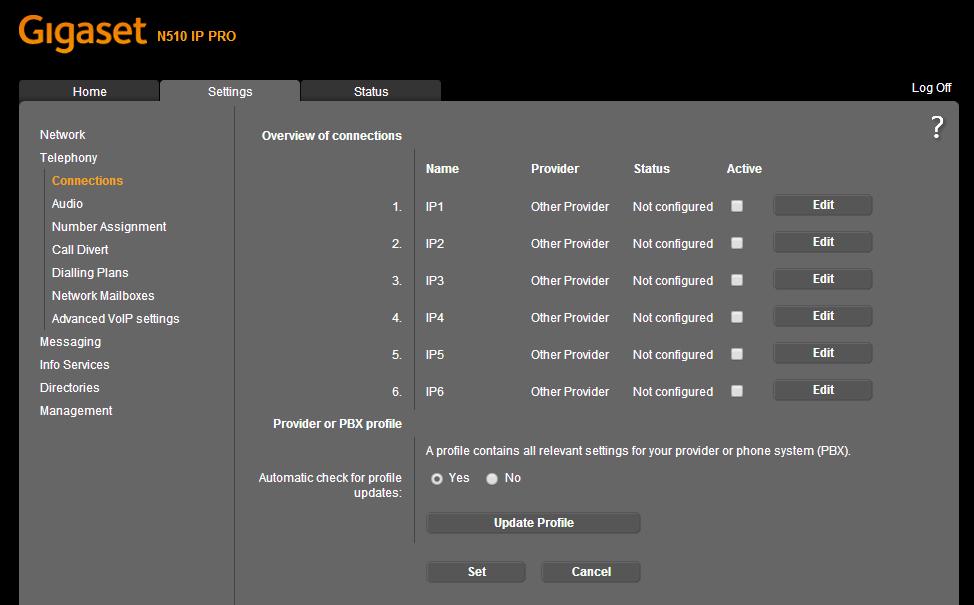

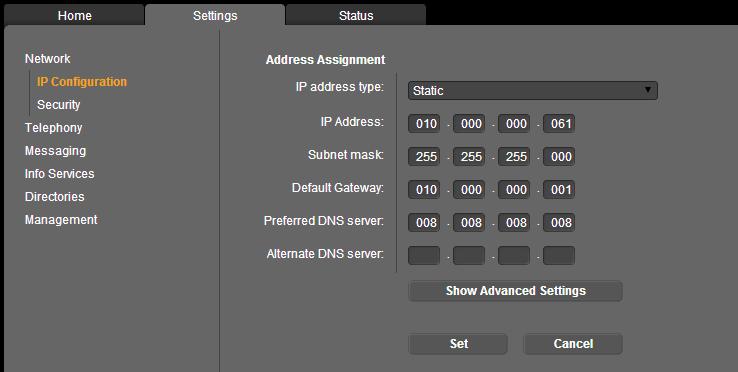

5 Ändra IP-adress Gå vidare till Network >> IP configuration för att ställa in basenhetens IP-adress. DNS måste anges. Exemplet nedan visar inställningarna vid leverans. Lägg in anknytningar Gå in på Telephony >> Connections för att registrera de anknytingar (handenheter) som skall vara aktiva i den aktuella basenheten. Anknytningarna skall även vara inlagda i Vaka. Connections i ovanstående bild visar att basstationen kan hantera sex stycken unika anknytningar (handenheter). Till varje anknytning så kan du sedan knyta en svarsapparat. axema Sida 5

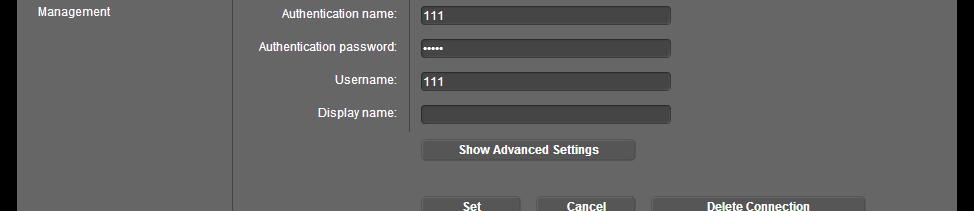

6 1. Klicka på Edit för den anknytning (Connection) som du vill sätta upp. Du kommer till nedanstående meny: 2. Skriv in anknytningsnummer (Connection Name or number, skall finnas i Vaka, ). I ovanstående exempel är den aktuella anknytningen Skriv in Authentication Name, Skriv in lösenord (Authentication password) ax111. Alla lösenord är ax + anknytningsnumret i VAKA systemet. 5. Spara, klicka på Set Om någon lägenhetsinnehavare vill ha fler än en svarsapparat går det att programmera två eller flera svarsapparater med samma anknytningsnummer. För att Gigaset enheten skall registrera sig mot porttelefonen, C10-modulen, måste du ange vilken IP-adress C10-modulen har. Klicka på Show Advanced Settings för att komma i den menyn där du lägger in C10-enhetens IPadress. axema Sida 6

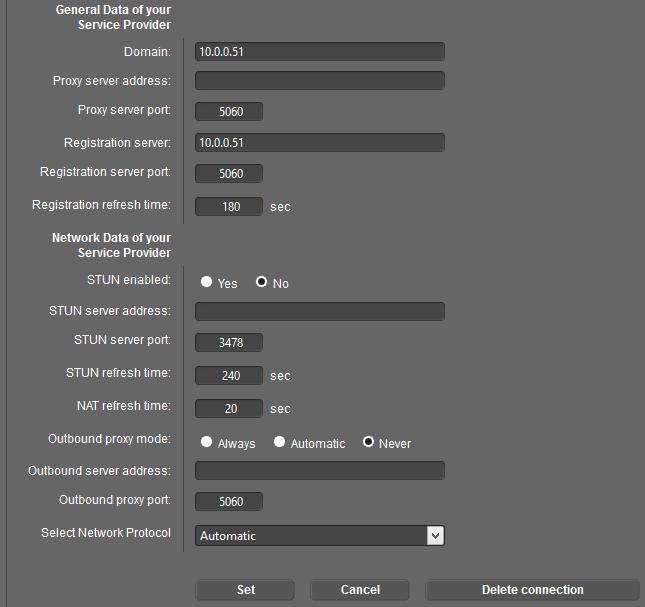

7 Följande meny öppnas: 1. Fyll i C10-modulens IP-adress (fabriksinställd). IP-adressen ska anges i två separata fält, se ovan. Ändra även Outbound proxy mode till Never. 2. Upprepa punkterna 1 4 ovan för samtliga anknytningar som du vill programmera i basstationen. 3. Spara programmeringen med att klicka på Set. Ibland måste du klicka en extra gång på Set för att den sista anknytningen skall registreras. axema Sida 7

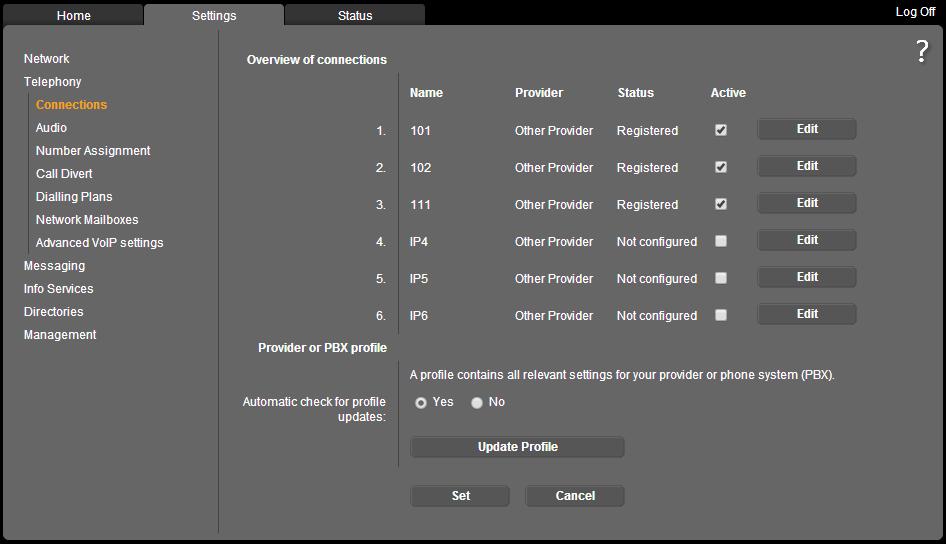

8 När du har programmerat anknytningarna i basstationen så kommer det att se ut så här: När status visar registered så är anknytningarna registrerade och aktiva mot porttelefonen - C10-modulen. Registrera namn till ett anknytningsnummer. 1. Välj Telephony >> Number Assignment. 2. Fyll i Namn för respektive anknytning. Namnen som skrivs in här kommer att synas i handenheternas displayer. Det blir enkelt att hålla reda på vilken handenehet som tillhör vem. Här visas registrerade handenheter. axema Sida 8

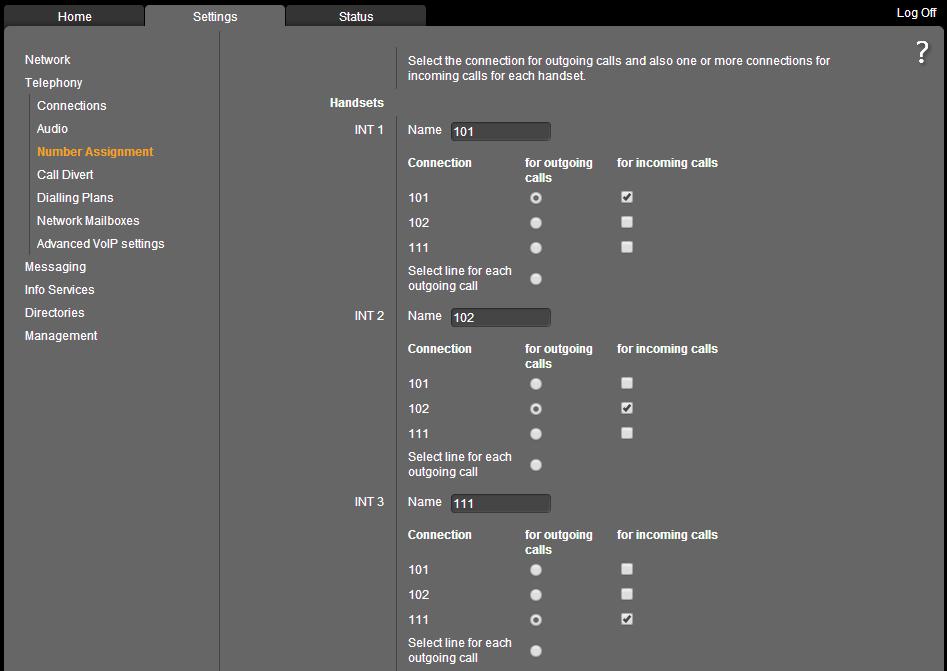

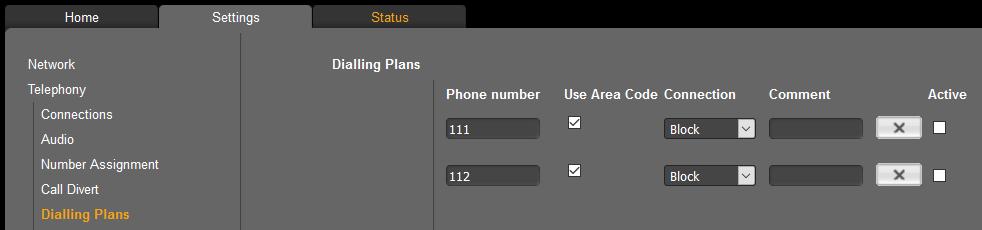

9 Se bild innan. Så här ser det ut default, vilket innebär att oavsett om Vaka ringer 101, 102 eller 111 så kommer det att ringa på alla handenheter. Ändra default inställningarna enligt följande 3. Avmarkera alla incoming calls och markera outgoing calls och incoming calls för respektive anknytning/svarsapparat. Så här skall det se ut för dessa tre handenheter. När Vaka porttelefon ringer anknytningsnummer 101 så kopplas det samtalet till handenhet INT 1. Ringer du anknytningsnummer 102 så kopplas det samtalet till handenhet INT 2, och så vidare. Blockering av Interna samtal. Settings/Telephony/Dialling plans. Bocka i dom nummren man ej skall kunna ringa till. axema Sida 9

10 VAKA Konfiguration C10-modulen När du loggar in i VAKA systemet under Inställningar >> Porttelefonikonen >> Nätverk & Anslutningar. så ser default nätverksinställningarna för C10-modulen ut så här. 1. Bocka i Tillåt användning av lokal SIP-server för att kunna registrera Gigasetens aknytningar. 2. Tryck Spara. axema Sida 10

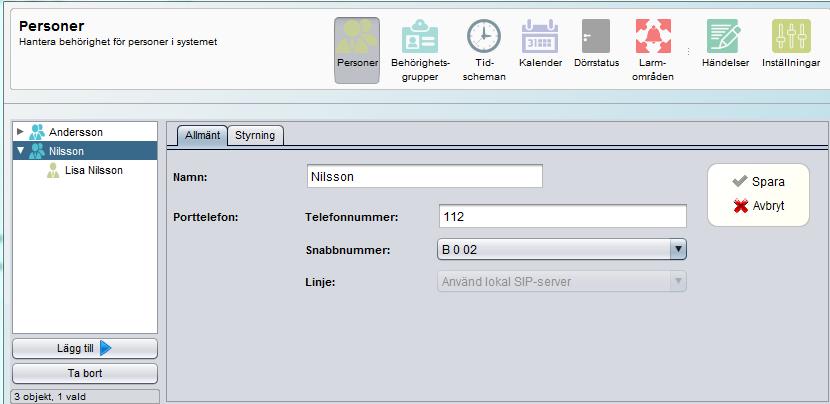

11 Därefter programmerar du in telefonnummer i respektive organisationsgrupp. Välj Personer >> Lägg till >> Lägg in personen i sin organisationsgrupp. I ovanstående bilder så ser du att Andersson har telefonnummer 111 och att Nilsson har telefonnummer 112. Organisationsgruppen kan ringas upp på tre olika sätt: 1. Namnlista på A56 terminal. 2. Kort-/snabbnummer exempelvis slå B Slå hela det inprogrammerade telefonnumret med inledande B, enligt ovan blir det B111. axema Sida 11

12 Återställnig. Inloggad I basenheten: Settings / Management / Reboot and Reset. Eller. Tar bort all info till fabriksåterställning. Gör bas strömlös och koppla bort nätverkskabel. Tryck in blå knapp på fronten, anslut ström. Håll knapp intryckt minst 20 sek och släpp. Blå knapp börjar blinka snabbt, släpp. Klart. När detta gjorts måste basen kopplas in mot en DHCP-server för att erhålla en IP-adress. Se avsnitt IP-adress på basstation sid.3 Specifications Base power consumption Interfaces DECT standard GAP standard No. of channels Radio frequency range Duplex method Repeat frequency of the transmission pulse Length of the transmission pulse Channel grid Bit rate Modulation Language code Transmission power Range Power supply In standby mode: approx. 1.2 W. During a call: approx 1.3 W Ethernet Supported Supported 60 duplex channels MHz Time multiplex, 10 ms frame length 100 Hz 370 μs 1728 khz 1152 kbit/s GFSK 32 kbit/s 10 mw, average power per channel 50 mw pulse power up to 300 m outdoors, up to 50 m indoors 230 V ~/50 Hz Power over Ethernet PoE, IEEE 802.3af, class 3 Environmental conditions for operation +5 C to +45 C; 20% to 75% relative humidity Codec G.711, G.726, G.729AB with VAD/CNG, G.722 Quality of Service Protocols TOS, DiffServ SIP, RTP, DHCP, NAT Traversal (STUN), HTTP axema Sida 12
