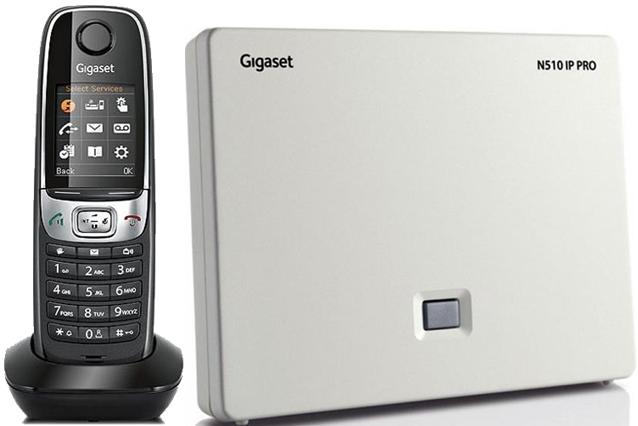

1 Manual Uppdaterad Gigaset N510 IP Pro & Handenhet C620H Axema Access Control AB Box Stockholm, Sweden

2 Gigaset N510 IP Pro & Handenhet C620H Introduktion 3 Anknytningsnummer 3 Multipla basstationer 3 Registrera en handenhet 3 Sätta upp anknytningar VAKA och Gigaset 4 Välja språk för en handenhet 5 IP-adress 5 Logga in på basstationen 5 Ändra PIN 5 Ändra IP-adress 6 Registrera namn för ett anknytningsnummer 6 Blockering av interna samtal 6 Konfiguration av C10-modulen 6 Fabriksåterställning 7 Innan du ringer support 7 Teknisk Data 7 2 (8) Manual N510 och C620H

3 Introduktion Den här manualen behandlar driftsättning av handenheter och konfiguration av tillhörande anknytningsnummer. Anknytningsnummer VAKA med C10 stödjer upp till 400 unika anknytningsnummer i nummerserien VAKAs eget anknytningsnummer är 99. I VAKA-system med Gigaset är det fördelaktigt att hålla ordning på alla basstationer och handenheter från Gigaset i systemet. Axema rekommenderar att första siffran i anknytningsnumret anger trapphus/hus, att andra siffran anger våningsplan och att den tredje siffran anger lägenhet. Multipla basstationer Vid installation av multipla basstationer måste varje station ha en unik IP-adress. Konfigurera en basstation med tillhörande handenheter i taget. Dokumentera installationen i valfritt system för att särskilja enheterna, exempel: Inställning Bas 1 Bas 2 Bas 3 Hus/ Våning 1/0 1/1 1/2 IP-adress Subnätmask Standardgateway DNS-server Registrera en handenhet 1. Anslut strömförsörjning till basstationen N510 IP PRO genom PoE eller traf. 2. Starta handenheten, håll in den röda lurknappen i två sekunder. Om enheten inte startar behöver den laddas. 3. Tryck på den stora mittknappen för att komma till menyn. 4. Välj Inställningar - Registrering - Registrera handenhet - OK. Vänta på att basstationen dyker upp. 3 (8) Manual N510 och C620H

4 5. Markera basstationen och håll in den blåa knappen till dess att Ange System-PIN visas. PIN är Svarsapparaten är nu registrerad. Sätta upp anknytningar VAKA och Gigaset 2. Välj fliken Settings och sedan Telephony - Connections. 3. Klicka på Edit för en av de sex anknytningarna som handenheten ska kopplas till. 4. Ange anknytningsnummer i Connection Name or Number. Exempelvis Ange anknytningsnummer i Authentication Name. Exempelvis Ange ax, följt av anknytningsnumret i Authentication password. Exempelvis ax Ange anknytningsnummer i Username. Exempelvis Klicka på Set för att spara. 9. Klicka på Show Advanced Settings. 10. Ange IP-adressen för C10-modulen, fabriksinställd till i Domain och Registration server. 11. Välj Never för Outbound proxy mode. 12. Upprepa punkt 3-9 för de anknytningar som ska kopplas till en handenhet. 13. Spara genom att klicka på Set. Ibland måste en andra klickning göras för att spara den sista anknytningen. Anknytningen är sparad när Status visar Registered. Anknytningarna måste vara inlagda i VAKA och varje basstation kan hantera upp till sex unika anknytningar. 4 (8) Manual N510 och C620H

5 En anknytning kan hantera multipla handenheter. Välja språk för en handenhet 1. Tryck på den stora mittknappen för att komma till menyn. 2. Välj Settings - Language och markera önskat språk, avsluta med Välj. IP-adress Basstationer som levereras från Axema är förinställda till IP-adressen För att se basstationens IP-adress, tryck på den blåa knappen för att ringa upp handenheten där basstationens IP-adress visas. Om visas finns ingen IPadress registrerad och basstationen måste kopplas till ett nätverk med DHCP. Kontrollera att basstationen har fått en IP-adress genom att trycka på den blåa knappen igen. Logga in på basstationen 1. Anslut en dator till basstationen med en nätverkskabel. Ingången finns på sidan av basstationen. 2. Knappa in IP-adressen för den basstations som ska administreras i en webbläsare från datorn IP-adress är fabriksinställd till I inloggningsfönstret anges PIN och språk för sessionen. PIN är fabriksinställd till Datorn och basstationen måste befinna sig i samma subnät. Inställningarna för nätverkskortet i datorn behöva konfigureras för att ansluta till samma subnät som basstationen. Ändra PIN 2. Välj fliken Settings och sedan Managment - Miscellaneous. 5 (8) Manual N510 och C620H

6 3. Fyll i New PIN, avsluta med att trycka på Set. Ändra IP-adress 2. Välj fliken Settings och sedan Network - IP Configuration. 3. Ange önskad IP-adress, DNS måste finnas angivet. Avsluta med Set. Registrera namn för ett anknytningsnummer 2. Välj fliken Settings och sedan Telephony - Number Assignment. 3. Ange namn för respektive handenhet. Namnet visas i handenheternas displayer. 4. Kontrollera att incoming- och outgoing calls endast är markerade för motsvarande anknytningsnummer. Blockering av interna samtal 2. Välj fliken Settings och sedan Telephony - Dialling Plans. 3. Bocka i Active för de nummer som skall blockeras för interna samtal. Konfiguration av C10-modulen 1. Logga in i VAKA-programvaran. 2. Välj Inställningar - Porttelefoni - Nätverk & Anslutningar. 3. Aktivera Tillåt användning av lokal SIP-server. 4. Klicka på Spara. 6 (8) Manual N510 och C620H

7 5. Från VAKAs huvudmeny, välj Personer och välj en organisationsgrupp. 6. Ange anknytningsnumret för organisations i Telefonnumer-fältet. Organisationsgruppen kan ringas upp från namnlistan på kompatibla terminaler, med snabbnummer eller med B, följt av anknytningsnumret, exempelvis B111. Fabriksåterställning Metod 1 2. Välj fliken Settings och sedan Managment - Reboot and Reset. Metod 2 1. Gör basstationen strömlös och koppla bort nätverkskabeln. 2. Håll in den blåa knappen och anslut ström. 3. Håll knappen inne till dess att den blinkar. 4. Anslut basen till en DHCP-server för att tilldela den en IP-adress. Innan du ringer support För att handenheten ska visa att ett samtal kommer från porttelefonen måste VAKAs porttelefonnummer, fabriksinställt till 99, läggas in i telefonboken. Telefonboken nås genom att trycka nedåt på navigeringsknappen. Teknisk Data Base power consumption Interfaces DECT standard GAP standard In standby mode: approx. 1.2 W. During a call: approx 1.3 W Ethernet Supported Supported 7 (8) Manual N510 och C620H

8 No. of channels Radio frequency range Duplex method Repeat frequency of the transmission pulse Length of the transmission pulse Channel grid Bit rate Modulation Language code Transmission power Range Power supply 60 duplex channels MHz Time multiplex, 10 ms frame length 100 Hz 370 μs 1728 khz 1152 kbit/s GFSK 32 kbit/s 10 mw, average power per channel 50 mw pulse power up to 300 m outdoors, up to 50 m indoors 230 V ~/50 Hz Power over Ethernet PoE, IEEE 802.3af, class 3 Environmental conditions for operation Codec Quality of Service Protocols +5 C to +45 C; 20% to 75% relative humidity G.711, G.726, G.729AB with VAD/CNG, G.722 TOS, DiffServ SIP, RTP, DHCP, NAT Traversal (STUN), HTTP 8 (8) Manual N510 och C620H
