1 NESTOR NESTOR NESTOR SV.TBRA web Handbok Remote Access TBRA 1. ALLMÄNT Remote Access är en kommunikationsenhet som möjliggör stabil och tillförlitlig fjärranslutning, via mobil uppkoppling, till intelligenta klimatprodukter och system, vilket kan underlätta övervakning, konfigurering, felsökning, service och underhåll. Exempel på produkter som kan anslutas till Remote Access är GOLD, NESTOR, Super WISE, TELLUS samt annan extern utrustning med egen webbserver. 2. Funktion Fjärranslutning sker via den inbyggda routerns mobila uppkoppling. Routern har inbyggd brandvägg. Remote Access levereras förkonfigurerad från fabrik för att använda fast IP-adress. Remote Access finns i två utföranden. Remote Access med en Ethernet-port (TBRA-1) för att kunna ansluta en produkt eller Remote Access med sju Ethernet-portar (TBRA-7) för att kunna ansluta upp till sju produkter. Internet Fjärranslutning 3G LAN/BMS TBRA GOLD RX Fig. 1: En Swegon-enhet ansluten till TBRA-1, med mobil uppkoppling via 3G. ** 2.1 Abonnemang för mobil uppkoppling Abonnemang för mobil uppkoppling via 3G hanteras lokalt av varje marknad. Abonnemanget ska kunna konfigureras för fast publik IP-adress. Remote Access kan konfigureras för att sända SMS-larm vid händelse av bruten mobil uppkoppling. Fjärranslutning Internet 3G TBRA LAN/BMS ** Upp till 7 anslutningar Extern enhet Super WISE NESTOR Kylmaskin GOLD PX GOLD RX Fig. 2: Exempel på fem Swegon-enheter samt en extern enhet anslutna till TBRA-7, med mobil uppkoppling via 3G. **) Utökad funktion, kontakta Swegon OSS (se 4.1.1). Reservation för ändringar. 1

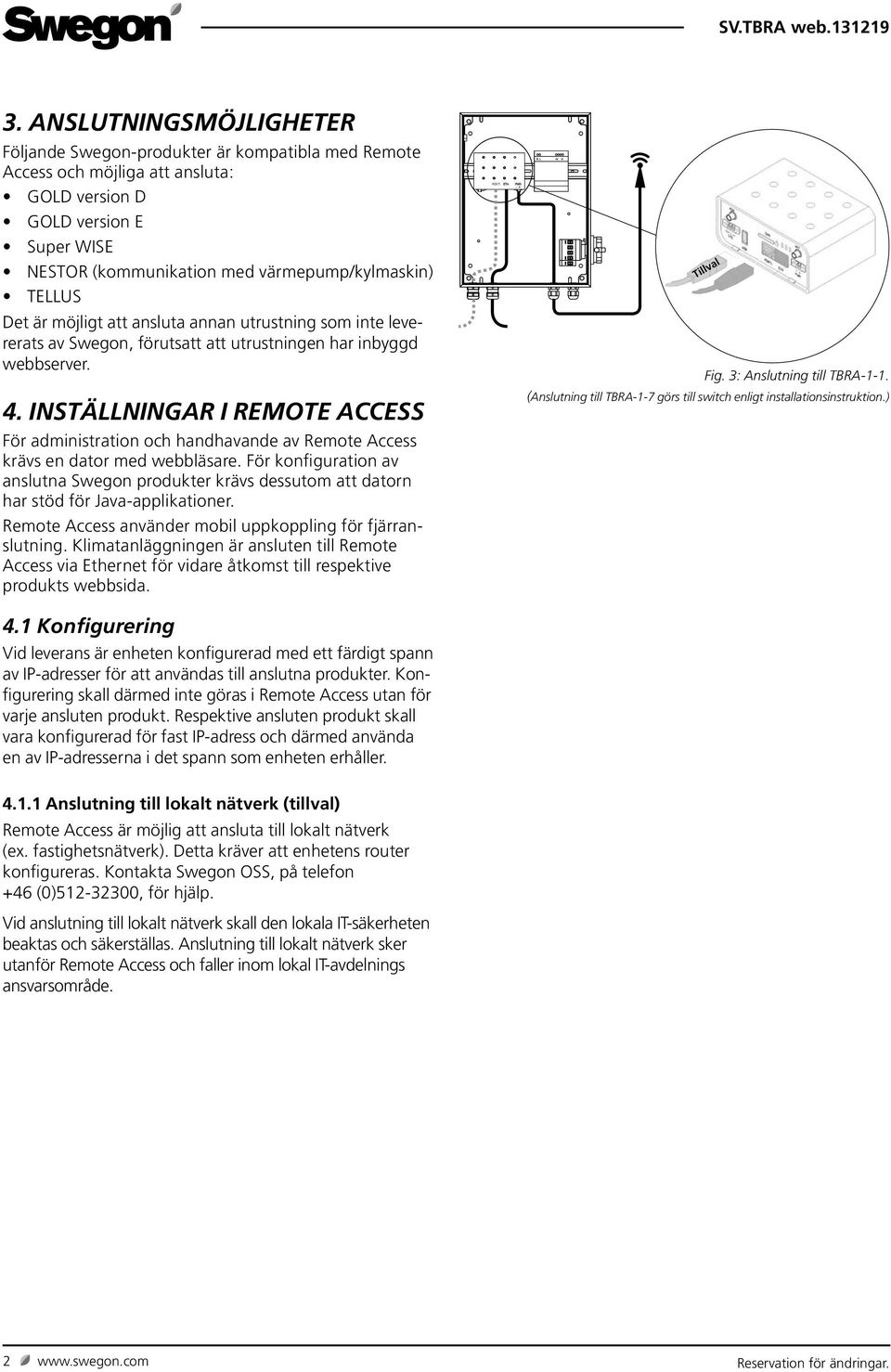

2 3. ANSLUTNINGSMÖJLIGHETER Följande Swegon-produkter är kompatibla med Remote Access och möjliga att ansluta: GOLD version D GOLD version E Super WISE NESTOR (kommunikation med värmepump/kylmaskin) TELLUS Det är möjligt att ansluta annan utrustning som inte levererats av Swegon, förutsatt att utrustningen har inbyggd webbserver. 4. INSTÄLLNINGAR I REMOTE ACCESS För administration och handhavande av Remote Access krävs en dator med webbläsare. För konfiguration av anslutna Swegon produkter krävs dessutom att datorn har stöd för Java-applikationer. Remote Access använder mobil uppkoppling för fjärranslutning. Klimatanläggningen är ansluten till Remote Access via Ethernet för vidare åtkomst till respektive produkts webbsida. NL +V -V PORT1 ETH PWR - + Tillval Fig. 3: Anslutning till TBRA-1-1. (Anslutning till TBRA-1-7 görs till switch enligt installationsinstruktion.) 4.1 Konfigurering Vid leverans är enheten konfigurerad med ett färdigt spann av IP-adresser för att användas till anslutna produkter. Konfigurering skall därmed inte göras i Remote Access utan för varje ansluten produkt. Respektive ansluten produkt skall vara konfigurerad för fast IP-adress och därmed använda en av IP-adresserna i det spann som enheten erhåller Anslutning till lokalt nätverk (tillval) Remote Access är möjlig att ansluta till lokalt nätverk (ex. fastighetsnätverk). Detta kräver att enhetens router konfigureras. Kontakta Swegon OSS, på telefon +46 (0) , för hjälp. Vid anslutning till lokalt nätverk skall den lokala IT-säkerheten beaktas och säkerställas. Anslutning till lokalt nätverk sker utanför Remote Access och faller inom lokal IT-avdelnings ansvarsområde. 2 Reservation för ändringar.

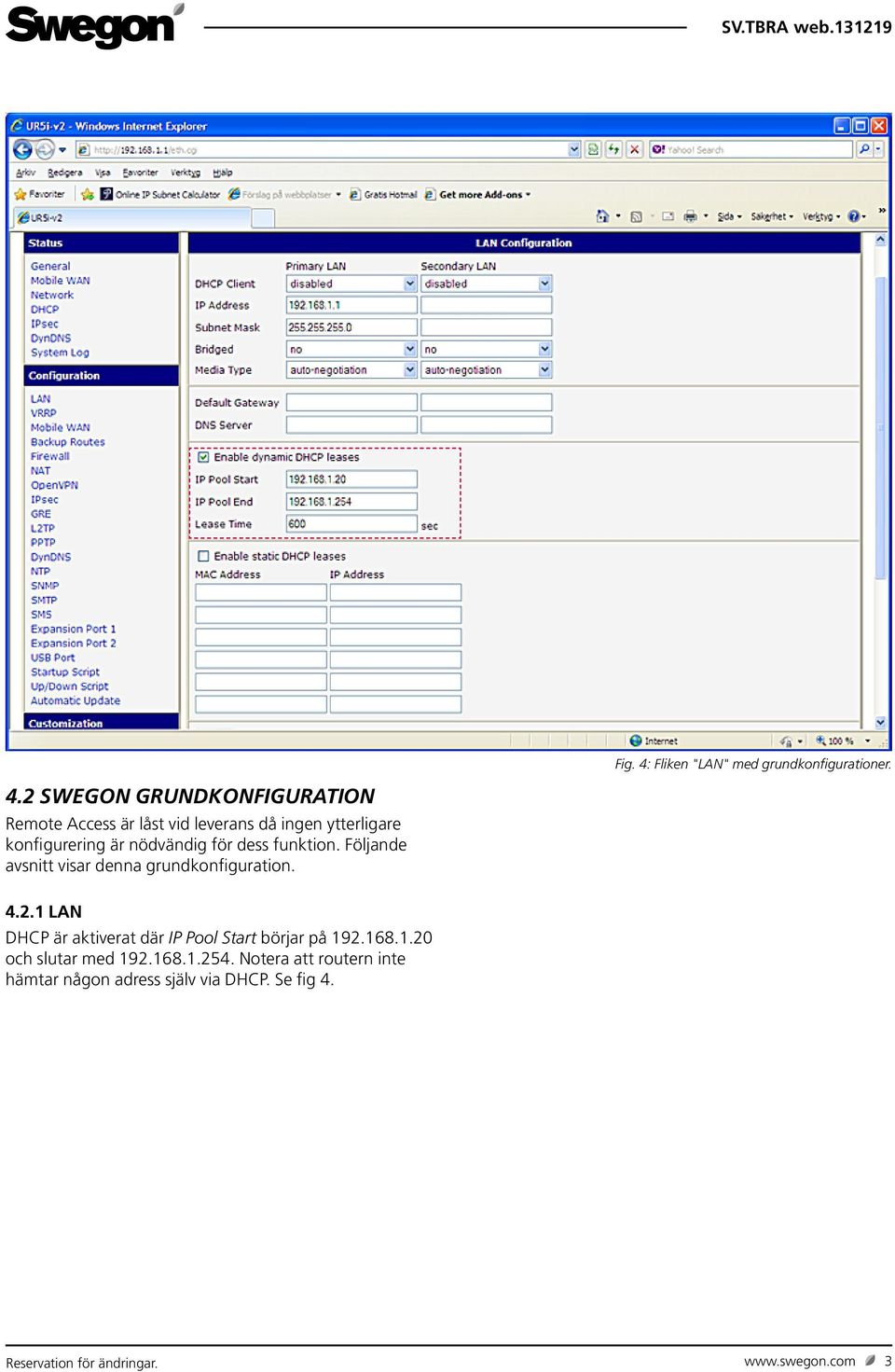

3 Fig. 4: Fliken "LAN" med grundkonfigurationer. 4.2 SWEGON GRUNDKONFIGURATION Remote Access är låst vid leverans då ingen ytterligare konfigurering är nödvändig för dess funktion. Följande avsnitt visar denna grundkonfiguration LAN DHCP är aktiverat där IP Pool Start börjar på och slutar med Notera att routern inte hämtar någon adress själv via DHCP. Se fig 4. Reservation för ändringar. 3

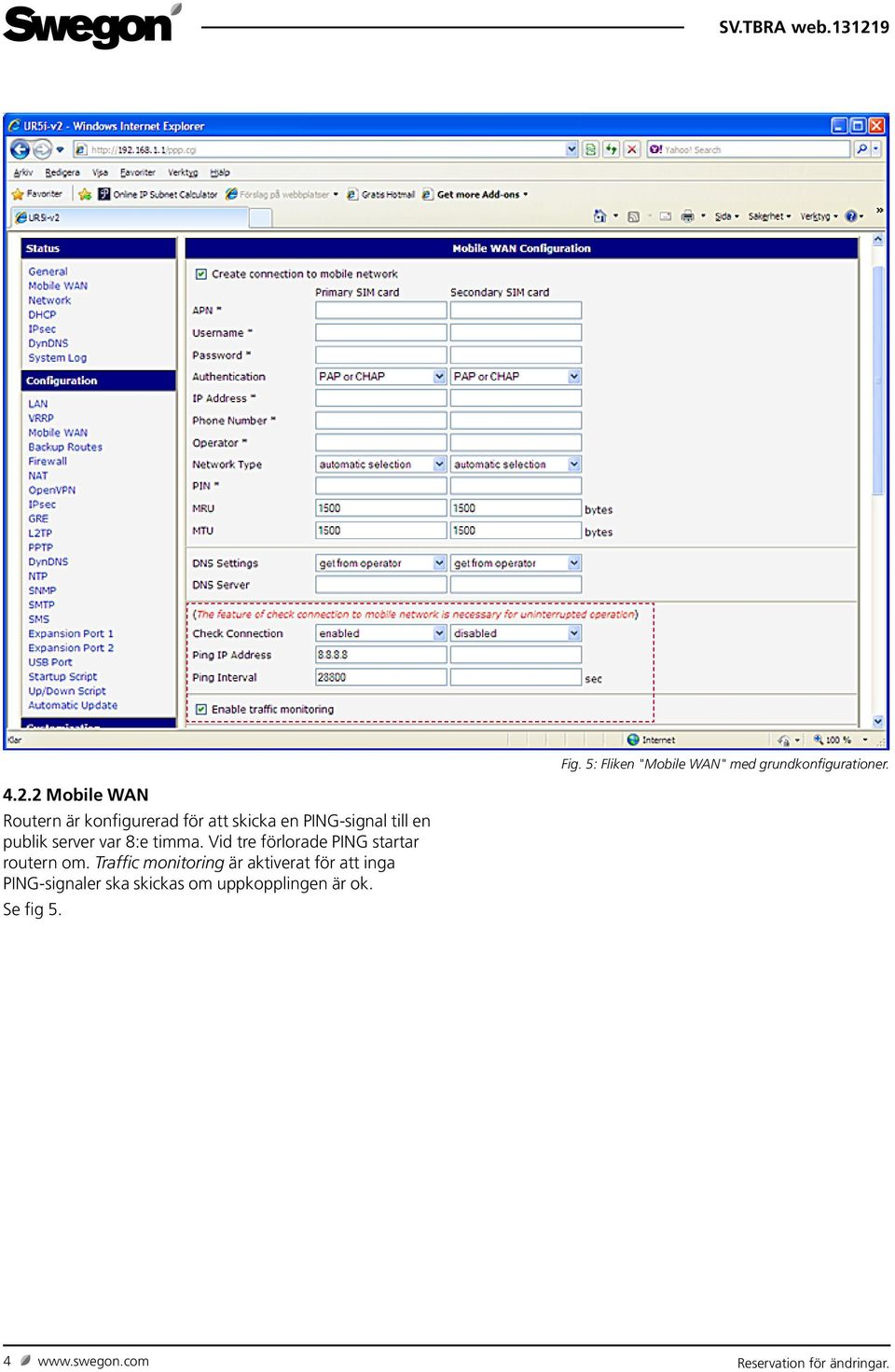

4 Fig. 5: Fliken "Mobile WAN" med grundkonfigurationer Mobile WAN Routern är konfigurerad för att skicka en PING-signal till en publik server var 8:e timma. Vid tre förlorade PING startar routern om. Traffic monitoring är aktiverat för att inga PING-signaler ska skickas om uppkopplingen är ok. Se fig Reservation för ändringar.

5 Fig. 6: Fliken "NAT" med grundkonfigurationer NAT Routerns externa portar samt IP-adresserna till är adresserade till den interna porten 80. Åtkomst till routern via fjärranslutning är adresserad till port Adressen som ska anges i webbläsaren är en kombination av den mobila uppkopplingens fasta publika IP-adress och routerns port för fjärranslutning (ex: :8080). Se fig 6. Reservation för ändringar. 5

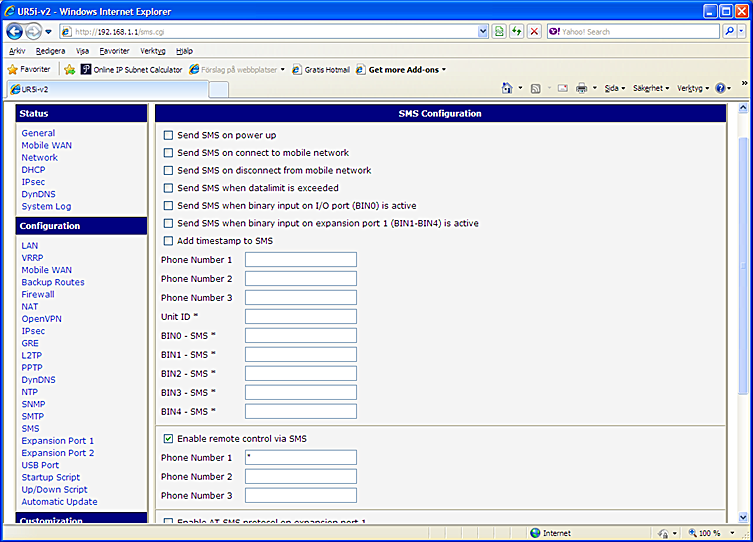

6 Fig. 7: Fliken "SMS" med grundkonfigurationer SMS Routern är konfigurerad för att acceptera SMS från valfritt nummer för styrning. Se fig 7. Möjliga kommandon att skicka via SMS "reboot" för omstart " get ip" för att erhålla IP-adress " go offline" för att stänga av gprs-trafik " go online" för att slå på gprs-trafik 6 Reservation för ändringar.
