1 Att sätta upp en IPsec-förbindelse med RADIUS-autentisering (med SIP) Lisa Hallingström Paul Donald Bogdan Musat Adnan Khalid

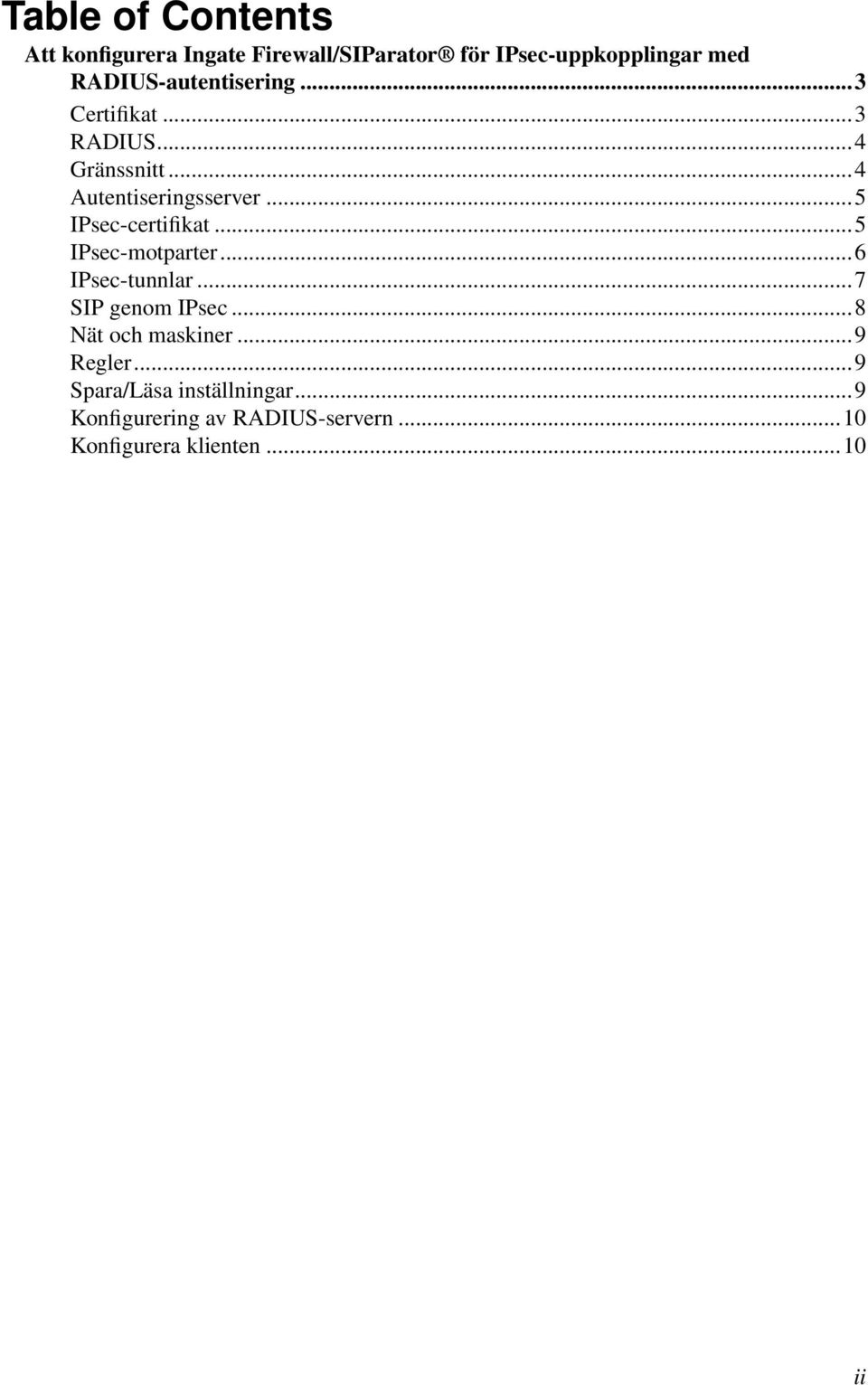

2 Table of Contents Att konfigurera Ingate Firewall/SIParator för IPsec-uppkopplingar med RADIUS-autentisering...3 Certifikat...3 RADIUS...4 Gränssnitt...4 Autentiseringsserver...5 IPsec-certifikat...5 IPsec-motparter...6 IPsec-tunnlar...7 SIP genom IPsec...8 Nät och maskiner...9 Regler...9 Spara/Läsa inställningar...9 Konfigurering av RADIUS-servern...10 Konfigurera klienten...10 ii

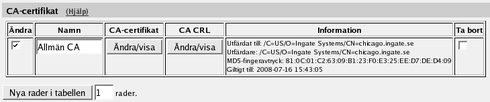

3 Ingate Firewall/SIParator -version: > Dokumentversion: 1.1 Att konfigurera Ingate Firewall/SIParator för IPsec-uppkopplingar med RADIUS-autentisering Uppkopplingar med en mobil klient kräver att X.509-certifikat används. Om man vill att uppkopplingen ska vara ännu mer skyddad går det att kräva att VPN-användaren också autentiserar sig mot en RADIUS-server innan det går att använda IPsec-uppkopplingen. Här visas hur man sätter upp en IPsec-förbindelse med RADIUS-autentisering till brandväggen/siparatorn. Certifikat Om man inte vill ladda upp varje klients certifikat kan man istället välja att lita på alla certifikat som signerats av en viss CA, eller lita på de certifikat som CA:n signerat och som dessutom har vissa uppgifter. Brandväggen måste då ha CA:ns certifikat, som laddas upp på sidan Certifikat. Ange ett namn för det CA-certifikat som laddas upp. Namnet används endast internt på brandväggen/siparatorn. Brandväggen måste ha ett X.509-certifikat för att autentisera sig mot klienten. Detta skapas också här. Skapa en ny rad i tabellen Privata certifikat, tryck på Skapa nytt och fyll i formuläret. De två sista fälten är enbart till för att kunna återkalla certifikatet. Det enklaste sättet att signera är att låta brandväggen/siparatorn själv göra det genom att trycka på knappen Skapa ett självsignerat X.509-certifikat. Det andra sättet att signera är att skapa en certifikatbegäran och låta en fristående CA signera certifikatet. I detta fall måste det signerade certifikatet sedan laddas in i brandväggen/siparatorn igen. 3

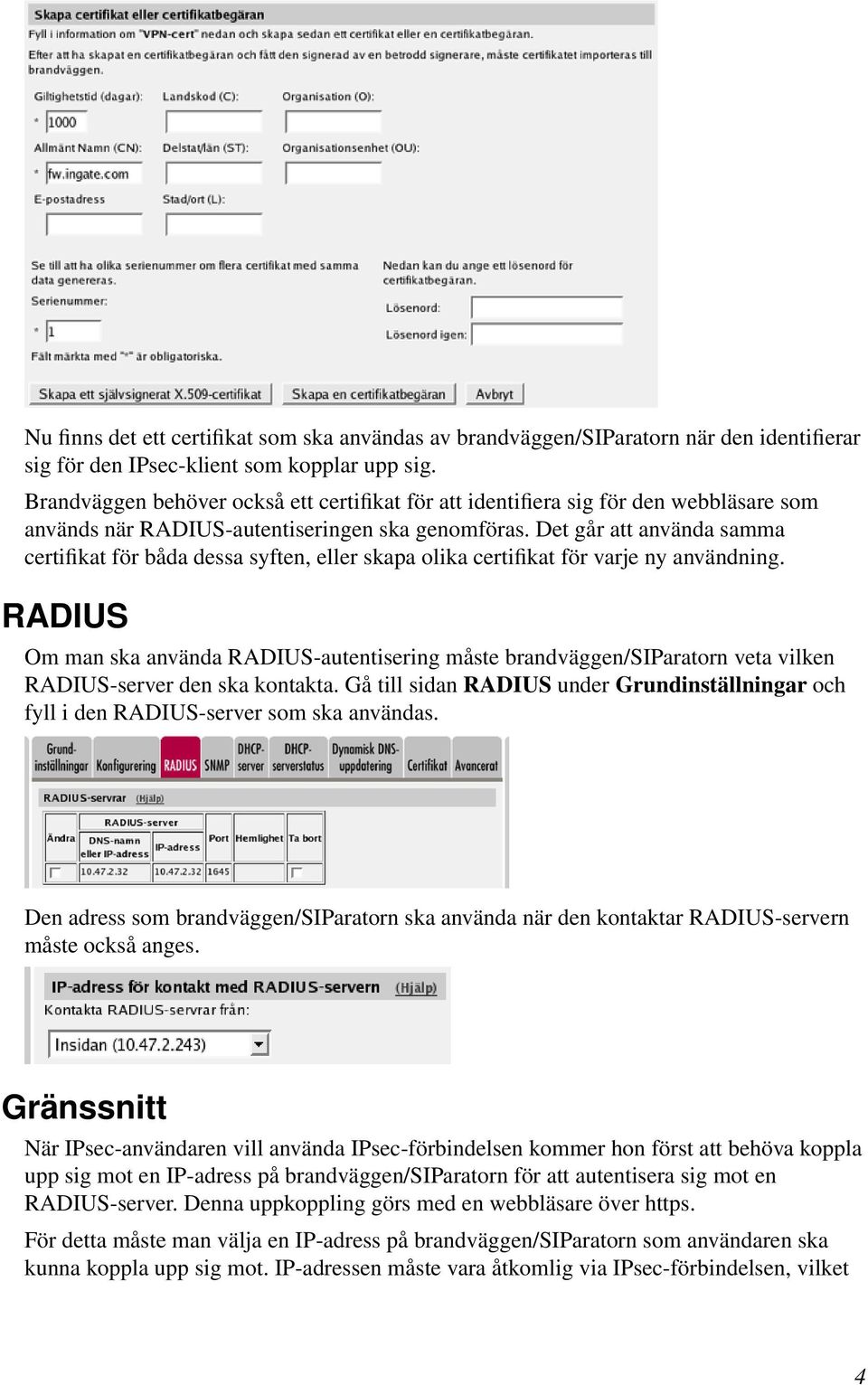

4 Nu finns det ett certifikat som ska användas av brandväggen/siparatorn när den identifierar sig för den IPsec-klient som kopplar upp sig. Brandväggen behöver också ett certifikat för att identifiera sig för den webbläsare som används när RADIUS-autentiseringen ska genomföras. Det går att använda samma certifikat för båda dessa syften, eller skapa olika certifikat för varje ny användning. RADIUS Om man ska använda RADIUS-autentisering måste brandväggen/siparatorn veta vilken RADIUS-server den ska kontakta. Gå till sidan RADIUS under Grundinställningar och fyll i den RADIUS-server som ska användas. Den adress som brandväggen/siparatorn ska använda när den kontaktar RADIUS-servern måste också anges. Gränssnitt När IPsec-användaren vill använda IPsec-förbindelsen kommer hon först att behöva koppla upp sig mot en IP-adress på brandväggen/siparatorn för att autentisera sig mot en RADIUS-server. Denna uppkoppling görs med en webbläsare över https. För detta måste man välja en IP-adress på brandväggen/siparatorn som användaren ska kunna koppla upp sig mot. IP-adressen måste vara åtkomlig via IPsec-förbindelsen, vilket 4

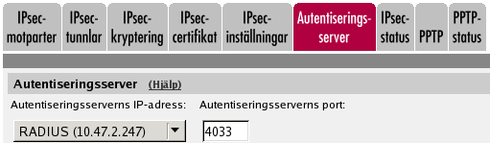

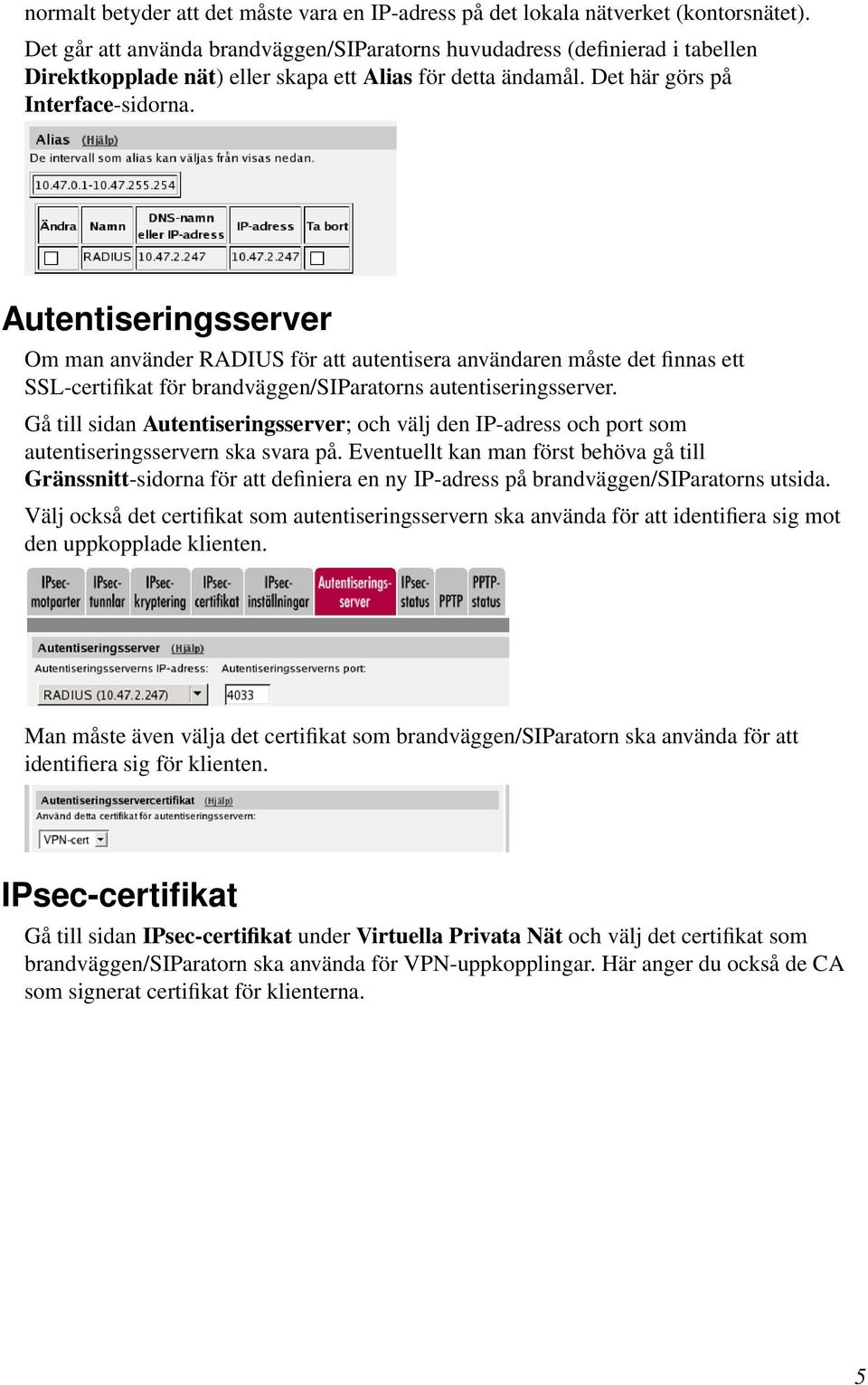

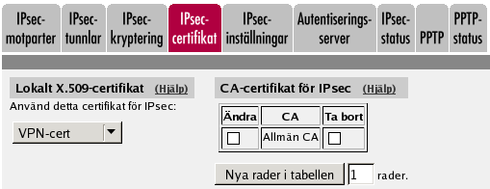

5 normalt betyder att det måste vara en IP-adress på det lokala nätverket (kontorsnätet). Det går att använda brandväggen/siparatorns huvudadress (definierad i tabellen Direktkopplade nät) eller skapa ett Alias för detta ändamål. Det här görs på Interface-sidorna. Autentiseringsserver Om man använder RADIUS för att autentisera användaren måste det finnas ett SSL-certifikat för brandväggen/siparatorns autentiseringsserver. Gå till sidan Autentiseringsserver; och välj den IP-adress och port som autentiseringsservern ska svara på. Eventuellt kan man först behöva gå till Gränssnitt-sidorna för att definiera en ny IP-adress på brandväggen/siparatorns utsida. Välj också det certifikat som autentiseringsservern ska använda för att identifiera sig mot den uppkopplade klienten. Man måste även välja det certifikat som brandväggen/siparatorn ska använda för att identifiera sig för klienten. IPsec-certifikat Gå till sidan IPsec-certifikat under Virtuella Privata Nät och välj det certifikat som brandväggen/siparatorn ska använda för VPN-uppkopplingar. Här anger du också de CA som signerat certifikat för klienterna. 5

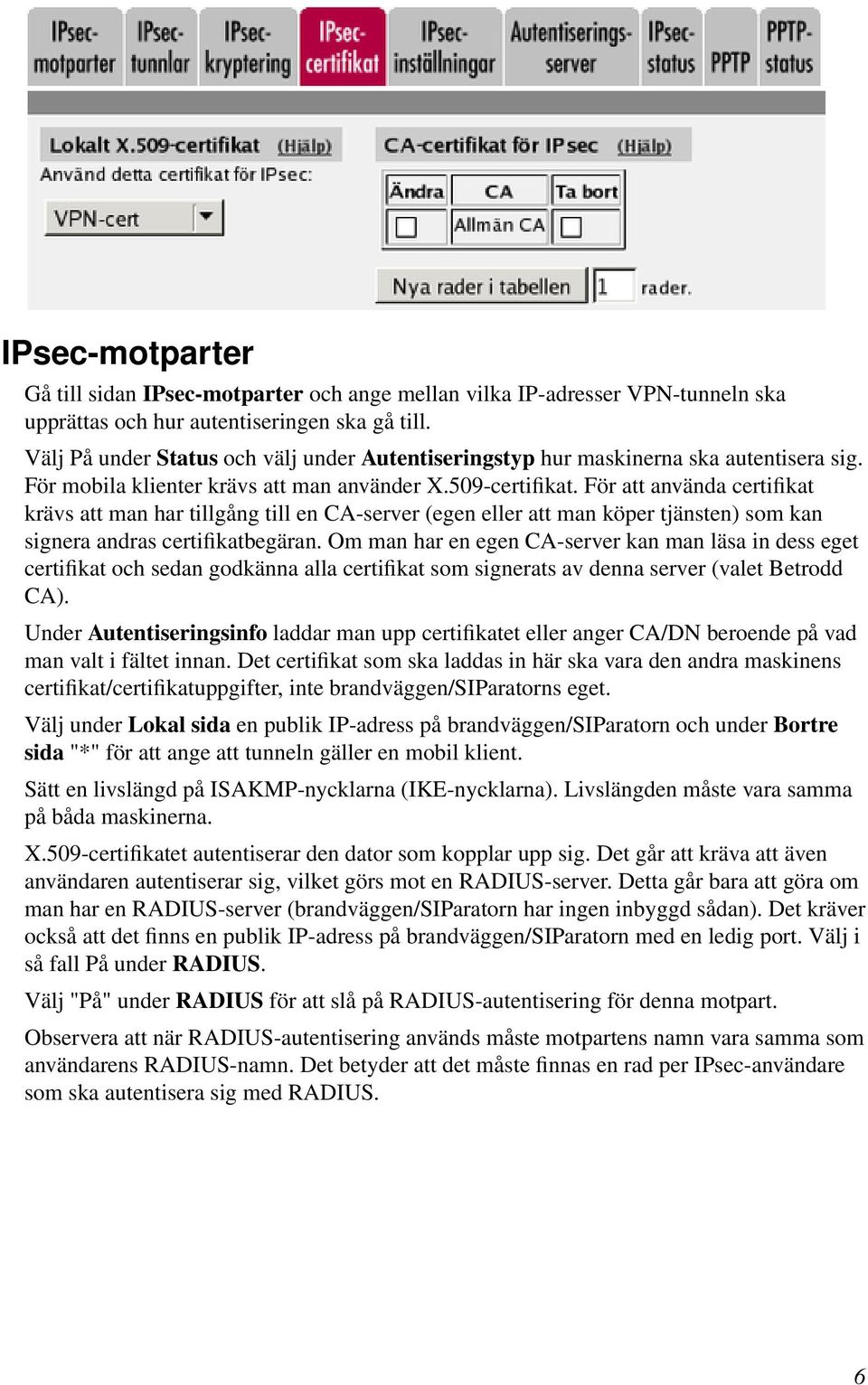

6 IPsec-motparter Gå till sidan IPsec-motparter och ange mellan vilka IP-adresser VPN-tunneln ska upprättas och hur autentiseringen ska gå till. Välj På under Status och välj under Autentiseringstyp hur maskinerna ska autentisera sig. För mobila klienter krävs att man använder X.509-certifikat. För att använda certifikat krävs att man har tillgång till en CA-server (egen eller att man köper tjänsten) som kan signera andras certifikatbegäran. Om man har en egen CA-server kan man läsa in dess eget certifikat och sedan godkänna alla certifikat som signerats av denna server (valet Betrodd CA). Under Autentiseringsinfo laddar man upp certifikatet eller anger CA/DN beroende på vad man valt i fältet innan. Det certifikat som ska laddas in här ska vara den andra maskinens certifikat/certifikatuppgifter, inte brandväggen/siparatorns eget. Välj under Lokal sida en publik IP-adress på brandväggen/siparatorn och under Bortre sida "*" för att ange att tunneln gäller en mobil klient. Sätt en livslängd på ISAKMP-nycklarna (IKE-nycklarna). Livslängden måste vara samma på båda maskinerna. X.509-certifikatet autentiserar den dator som kopplar upp sig. Det går att kräva att även användaren autentiserar sig, vilket görs mot en RADIUS-server. Detta går bara att göra om man har en RADIUS-server (brandväggen/siparatorn har ingen inbyggd sådan). Det kräver också att det finns en publik IP-adress på brandväggen/siparatorn med en ledig port. Välj i så fall På under RADIUS. Välj "På" under RADIUS för att slå på RADIUS-autentisering för denna motpart. Observera att när RADIUS-autentisering används måste motpartens namn vara samma som användarens RADIUS-namn. Det betyder att det måste finnas en rad per IPsec-användare som ska autentisera sig med RADIUS. 6

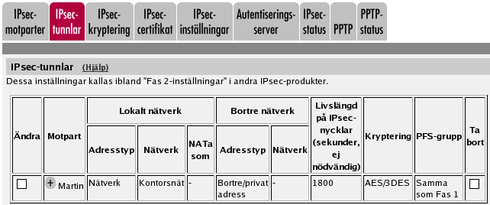

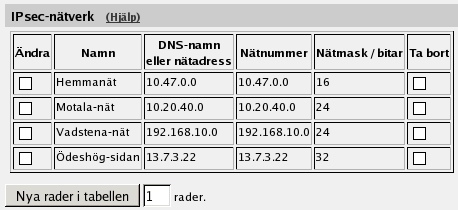

7 IPsec-tunnlar Gå sedan till IPsec-tunnlar och ange vilka nät som ska utnyttja denna VPN-tunnel. I tabellen IPsec-nätverk definierar du det nätverk som kommer att använda VPN-tunneln. Definiera här det lokala nätverket (kontorsnätet). Om RADIUS används måste även autentiseringsserverns IP-adress finnas med i denna tabell, antingen i kontorsnätet eller som eget nät. Välj IPsec-motparten under Motpart. Under Lokalt nätverk väljer du Nätverk under Adresstyp och under Nätverk det nätverk du definierade nedan, som är kopplat till brandväggen/siparatorn. Under Bortre nätverk finns följande alternativ: Den mobila klienten sitter omaskerad på Internet. Välj Bortre sidans adress som Adresstyp. Den mobila klienten sitter bakom en NAT:ande (maskerande) maskin och man vet vilket nätverk klienten sitter på. Då skriver man in detta nätverk i tabellen IPsec-nätverk. Välj 7

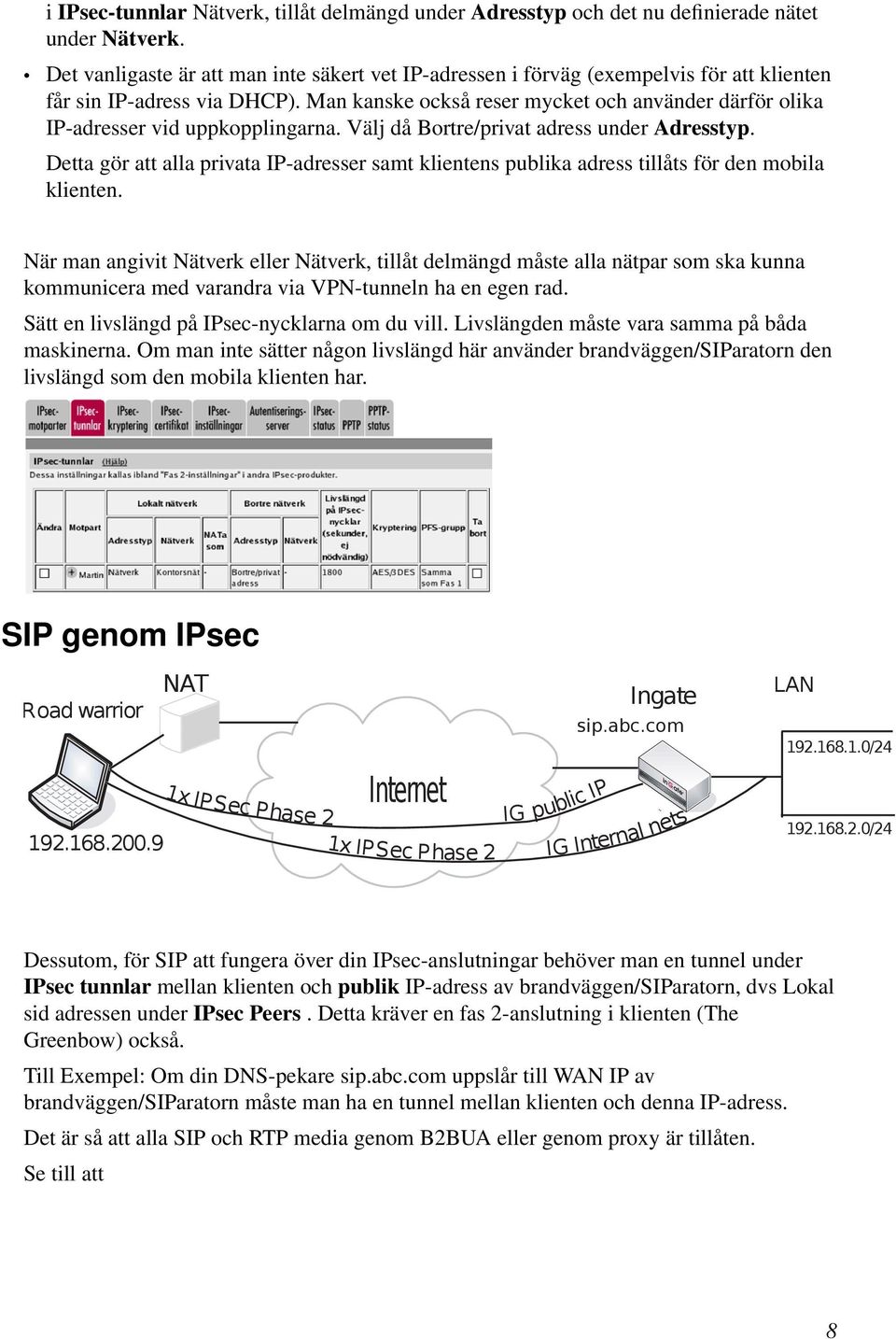

8 i IPsec-tunnlar Nätverk, tillåt delmängd under Adresstyp och det nu definierade nätet under Nätverk. Det vanligaste är att man inte säkert vet IP-adressen i förväg (exempelvis för att klienten får sin IP-adress via DHCP). Man kanske också reser mycket och använder därför olika IP-adresser vid uppkopplingarna. Välj då Bortre/privat adress under Adresstyp. Detta gör att alla privata IP-adresser samt klientens publika adress tillåts för den mobila klienten. När man angivit Nätverk eller Nätverk, tillåt delmängd måste alla nätpar som ska kunna kommunicera med varandra via VPN-tunneln ha en egen rad. Sätt en livslängd på IPsec-nycklarna om du vill. Livslängden måste vara samma på båda maskinerna. Om man inte sätter någon livslängd här använder brandväggen/siparatorn den livslängd som den mobila klienten har. SIP genom IPsec Dessutom, för SIP att fungera över din IPsec-anslutningar behöver man en tunnel under IPsec tunnlar mellan klienten och publik IP-adress av brandväggen/siparatorn, dvs Lokal sid adressen under IPsec Peers. Detta kräver en fas 2-anslutning i klienten (The Greenbow) också. Till Exempel: Om din DNS-pekare sip.abc.com uppslår till WAN IP av brandväggen/siparatorn måste man ha en tunnel mellan klienten och denna IP-adress. Det är så att alla SIP och RTP media genom B2BUA eller genom proxy är tillåten. Se till att 8

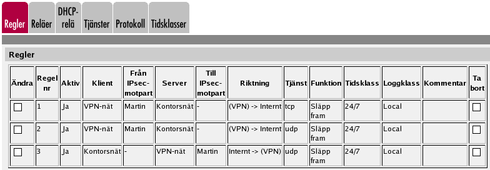

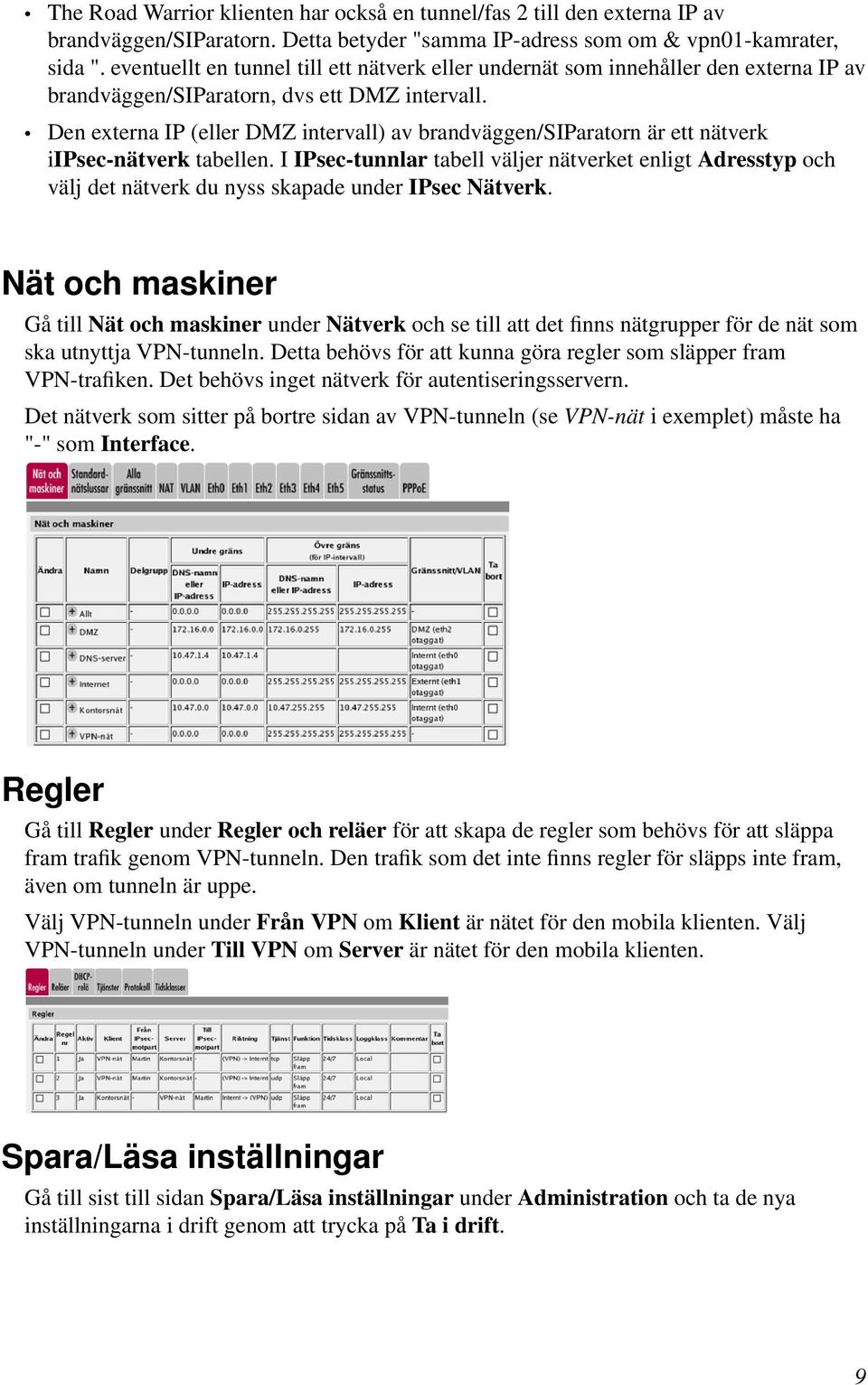

9 The Road Warrior klienten har också en tunnel/fas 2 till den externa IP av brandväggen/siparatorn. Detta betyder "samma IP-adress som om & vpn01-kamrater, sida ". eventuellt en tunnel till ett nätverk eller undernät som innehåller den externa IP av brandväggen/siparatorn, dvs ett DMZ intervall. Den externa IP (eller DMZ intervall) av brandväggen/siparatorn är ett nätverk iipsec-nätverk tabellen. I IPsec-tunnlar tabell väljer nätverket enligt Adresstyp och välj det nätverk du nyss skapade under IPsec Nätverk. Nät och maskiner Gå till Nät och maskiner under Nätverk och se till att det finns nätgrupper för de nät som ska utnyttja VPN-tunneln. Detta behövs för att kunna göra regler som släpper fram VPN-trafiken. Det behövs inget nätverk för autentiseringsservern. Det nätverk som sitter på bortre sidan av VPN-tunneln (se VPN-nät i exemplet) måste ha "-" som Interface. Regler Gå till Regler under Regler och reläer för att skapa de regler som behövs för att släppa fram trafik genom VPN-tunneln. Den trafik som det inte finns regler för släpps inte fram, även om tunneln är uppe. Välj VPN-tunneln under Från VPN om Klient är nätet för den mobila klienten. Välj VPN-tunneln under Till VPN om Server är nätet för den mobila klienten. Spara/Läsa inställningar Gå till sist till sidan Spara/Läsa inställningar under Administration och ta de nya inställningarna i drift genom att trycka på Ta i drift. 9

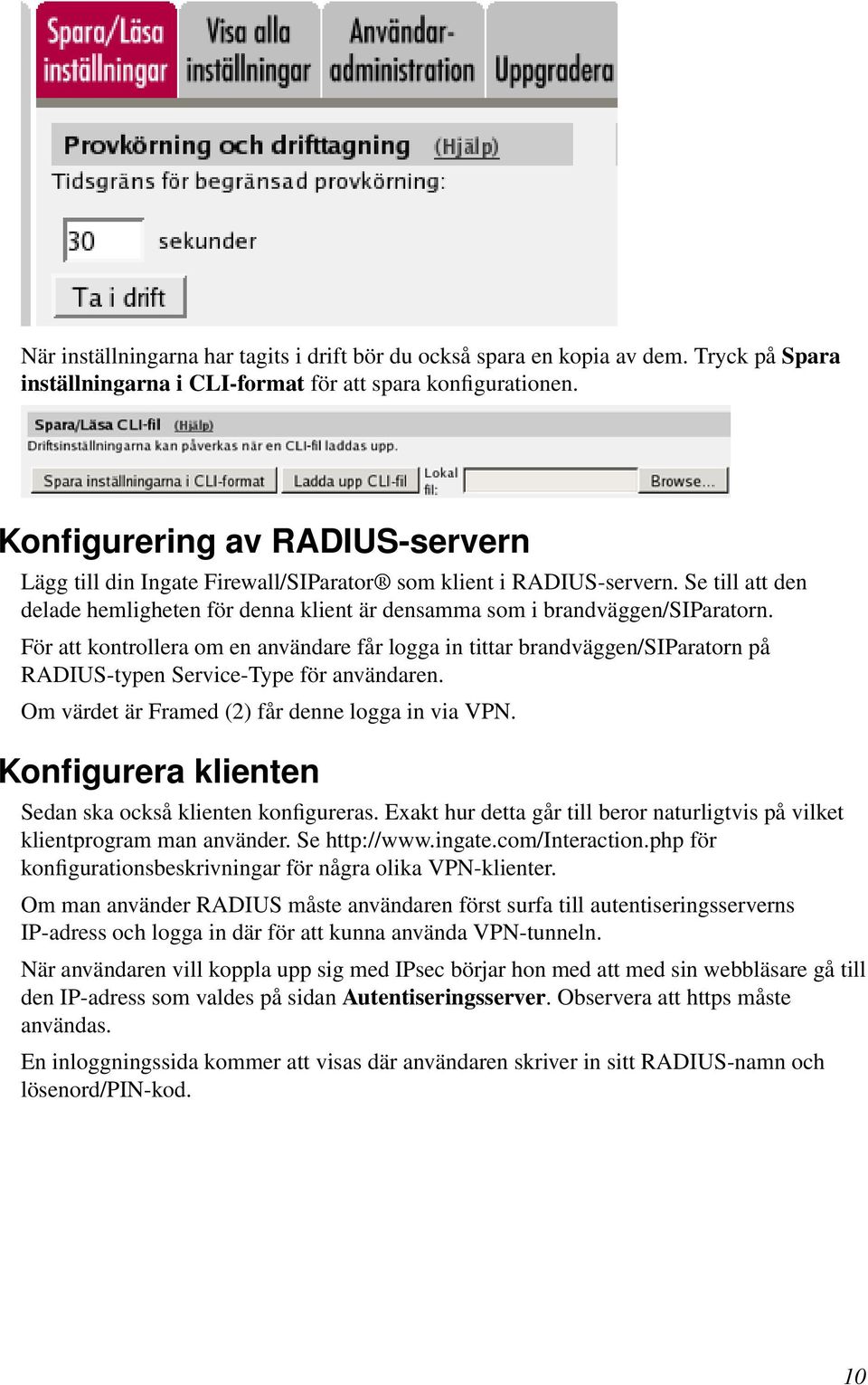

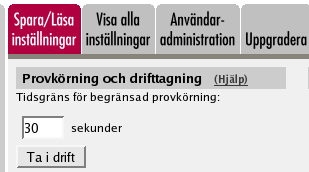

10 När inställningarna har tagits i drift bör du också spara en kopia av dem. Tryck på Spara inställningarna i CLI-format för att spara konfigurationen. Konfigurering av RADIUS-servern Lägg till din Ingate Firewall/SIParator som klient i RADIUS-servern. Se till att den delade hemligheten för denna klient är densamma som i brandväggen/siparatorn. För att kontrollera om en användare får logga in tittar brandväggen/siparatorn på RADIUS-typen Service-Type för användaren. Om värdet är Framed (2) får denne logga in via VPN. Konfigurera klienten Sedan ska också klienten konfigureras. Exakt hur detta går till beror naturligtvis på vilket klientprogram man använder. Se för konfigurationsbeskrivningar för några olika VPN-klienter. Om man använder RADIUS måste användaren först surfa till autentiseringsserverns IP-adress och logga in där för att kunna använda VPN-tunneln. När användaren vill koppla upp sig med IPsec börjar hon med att med sin webbläsare gå till den IP-adress som valdes på sidan Autentiseringsserver. Observera att https måste användas. En inloggningssida kommer att visas där användaren skriver in sitt RADIUS-namn och lösenord/pin-kod. 10

11 När användarnamnet och lösenordet/pin-koden har verifierats av RADIUS-server kommer förbindelsen att sättas upp. 11
