Konfiguration E-Lins LTE450 för Net1

Transkript

1 Konfiguration E-Lins LTE450 för Net1 Inlogging Anslut en dator till valfri LAN-port och surfa in på routern på adress: Användarnamn: admin Lösenord: admin OBS: För ökad säkerhet rekommenderar vi byte av lösenord. Detta görs på fliken Administration / Management WAN-inställningar Det enda som ska ändras är APN för Net1 som är: internet.net1.se Dessa ändras under: Network Settings / WAN / Advance Parameter Groups För att spara ändrade inställningar krävs att man först trycker på knappen Add/Edit och sedan avslutar med knappen Apply.

2 Status På fliken Status visas information som bör kontrolleras om det uppstår problem: - Mjukvaruversion. För uppkoppling mot Internet räcker version eller högre, men ska man köra Net1s PMG med PPP autentisering krävs minst version SIM-kort status Kontrollera att det står SIM ready, allt annat indikerar troligen att kortet inte är korrekt monterat. - Signalstyrka Viktigt med bra signalstyrka, men innan routern är uppkopplad mot Net1 så kommer den indikera signalstyrka på allt den ser, vilket ibland kan vara signal från andra operatörer. Dessutom kommer det under Net1s nätuppgradering vara brus från det gamla nätet och de routrar som fortfarande finns kvar som försöker koppla upp sig mot det som stör. Det är därför ibland nödvändigt att försöka hitta bästa möjliga mottagningsförhållande, inkl användande av extern antenn för att säkerställa uppkoppling om det inte fungerar där man avser att ha routern monterad. - Tilldelad IP-adress Om man tilldelas en IP-adress innebär det att man är uppkopplad mot Net1. Anslutningar Antenningångar: - Cell / Ant 1 = Primär antennanslutning mobilnät - Aux / Ant 2 = Diversitet mobilnät - Wifi / Ant 3 = Trådlöst nätverk Plintanslutning: - 1 = VCC 5-40 VDC - 2 = Jordanslutning strömförsörjning - 3 = RS-232 Jord - 4 = RS-232 RX - 5 = RS-232 TX - 6 = Reset (Jordning minst 3 sek ger fabriksåterställning av router) = Används förnärvarande inte 2

3 Utökad kontroll av förbindelse - ICMP check Om routern är inställd på Keep Alive under WAN settings så är en watchdog aktiverad för att säkerställa uppkopplingen. Som ytterligare säkerhet kan man aktivera en funktion som automatisk startar om routern om förbindelsen inte går at etablera. Funktionen heter ICMP check och finns under: Internet Settings / Cell ICMP Check Aktivera funktionen i bockrutan. välj lämpliga IP-adresser eller internetadresser som routern ska kontrollera att det finns kontakt med via Ping. Under Check Interval Time bestämmer du hur ofta routern ska Pinga. Schemalagd omstart Som ett alternativ till ICMP check kan man schemalägga omstart av routern för att minska risken att kommunikationen hänger sig. Antingen schemalägger man med valfritt intervall eller på valfritt klockslag. inställningar för detta finns under: Administration /Reboot. 3

4 Ändrade inställningar för PMG i router med modul LP41 Om routern ska användas för PMG med PPP user/pass-autentisering och är bestyckad med modul LP41 så är diverse ändringar nödvändiga. Det finns två sätt att komma åt modulen, men det finns även två sätt att konfigurera för PMG. Anslutning För att komma åt modulens web-interface så måste routern antingen: 1. Vara ansluten mot ett mobilnät, t.ex koppla upp routern med valfritt SIM-kort mot Internet. Då kommer modulen tilldela routern en IP-adress och blir självnåbar. 2. Man kan tillfälligt ställa om routerns UDHCPC genom att logga in via Telnet/SSH: Inloggningsuppgifter för Telnet/SSH är: Användarnamn: router Lösenord: crpwd Process för att ändra är: Ta bort rad ifconfig usb is scriptet start_lte.sh genom - Kommand : vi /sbin/start_lte.sh - Ta bort raden - Spara ändringen med ESC:wq (enter) Där efter kör kommando: udhcpc -i usb0 -s /sbin/udhcpc.sh & OBS denna ändring är inte permanent utan kommer återgå till normalt efter omstart av routern. Modulens webgränssnittet ska nu kunna nås på adress: Användarnamn: admin Lösenord: admin Konfiguration version 1 Normalt sätter man inloggningsuppgifterna för PMG i routerns webgränssnitt som i sin tur skickar över dessa uppgifter till modulen som förhandlar med mobilnät och LNS. I modulens webgränssnitt, under fliken Internet / Settings ska man då göra följande inställningarna: - Connection Mode: om den står i Bridge så att routern tilldelas den IP-adressen som mobilnätet ger ut, står den i Router så tilldelas en privat adress från modulen. Normalfallet är Bridge, men om man får problem med IP-adress krockar så kan Routern vara nödvändigt. - Connection Type: ska stå i Manual så att det är routern som styr uppkopplingen efter att inloggningsuppgifterna skickats över till modulen. 4

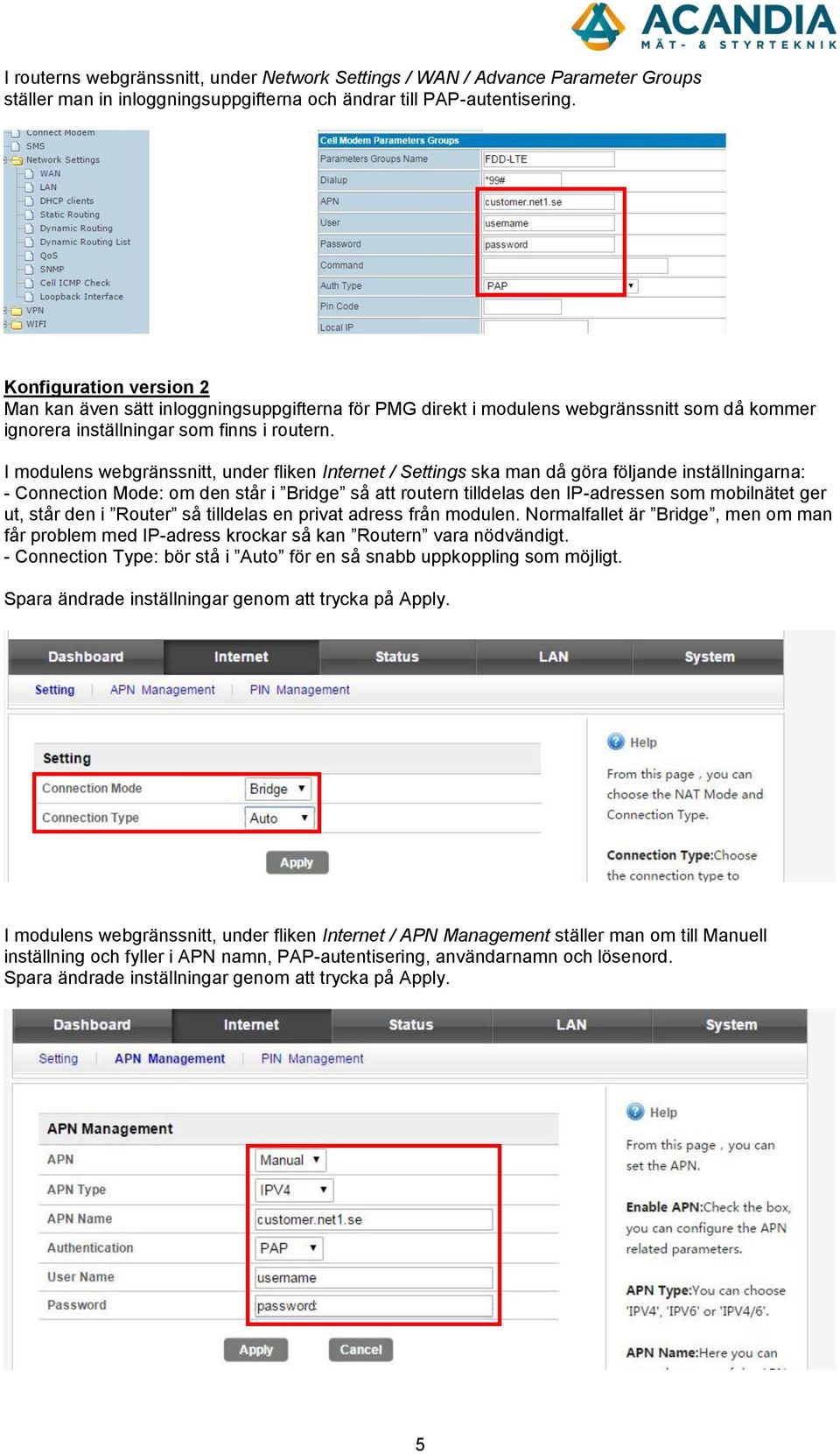

5 I routerns webgränssnitt, under Network Settings / WAN / Advance Parameter Groups ställer man in inloggningsuppgifterna och ändrar till PAP-autentisering. Konfiguration version 2 Man kan även sätt inloggningsuppgifterna för PMG direkt i modulens webgränssnitt som då kommer ignorera inställningar som finns i routern. I modulens webgränssnitt, under fliken Internet / Settings ska man då göra följande inställningarna: - Connection Mode: om den står i Bridge så att routern tilldelas den IP-adressen som mobilnätet ger ut, står den i Router så tilldelas en privat adress från modulen. Normalfallet är Bridge, men om man får problem med IP-adress krockar så kan Routern vara nödvändigt. - Connection Type: bör stå i Auto för en så snabb uppkoppling som möjligt. I modulens webgränssnitt, under fliken Internet / APN Management ställer man om till Manuell inställning och fyller i APN namn, PAP-autentisering, användarnamn och lösenord. 5
