Information till användare av trådlöst LAN

Transkript

1 Information till användare av trådlöst LAN Läs handboken noggrant innan du använder maskinen och ha den nära tillhands för framtida bruk.

2 Information till användare av trådlöst LAN Den här handboken förklarar hur du ansluter maskinen till nätverket via ett trådlöst lokalt nätverksgränssnitt. Ad hoc-läge stöds ej. Ethernet och trådlös LAN-inställning kan inte aktiveras samtidigt. Kontrollera din trådlösa nätverksmiljö Innan du konfigurerar dina trådlösa LAN-inställningar ska du konfigurera maskinens IP-adress. Mer information om hur man konfigurerar maskinens IP-adress finns i kapitel 2 i Användarhandboken. Kontrollera att åtkomstpunkten fungerar. CHV600 Sätt i den trådlösa LAN-kabeln i Ethernet-porten innan du konfigurerar de trådlösa LANinställningarna. CHV602 1

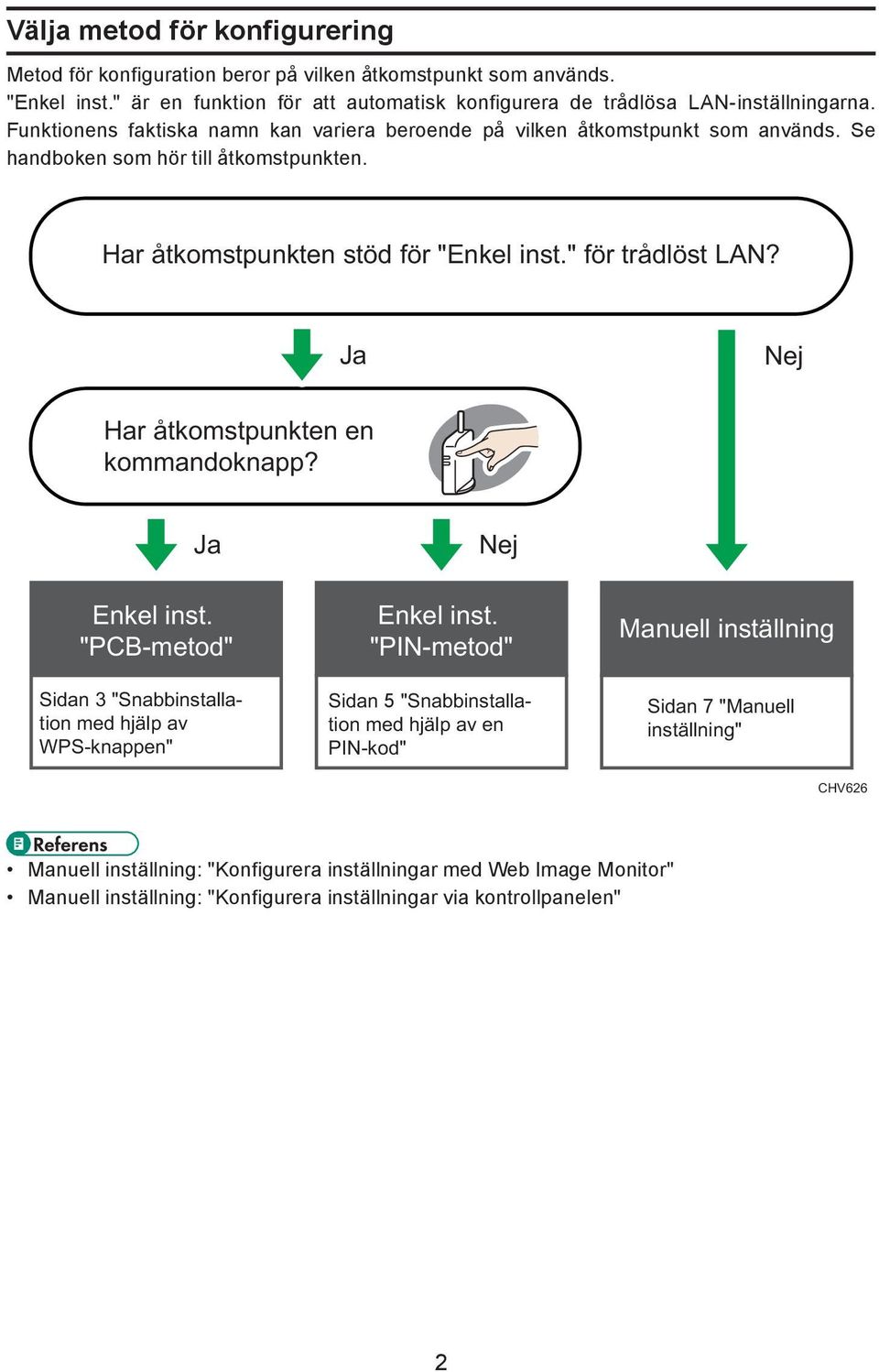

3 Välja metod för konfigurering Metod för konfiguration beror på vilken åtkomstpunkt som används. "Enkel inst." är en funktion för att automatisk konfigurera de trådlösa LAN-inställningarna. Funktionens faktiska namn kan variera beroende på vilken åtkomstpunkt som används. Se handboken som hör till åtkomstpunkten. Har åtkomstpunkten stöd för "Enkel inst." för trådlöst LAN? Ja Nej Har åtkomstpunkten en kommandoknapp? Ja Enkel inst. "PCB-metod" Sidan 3 "Snabbinstallation med hjälp av WPS-knappen" Nej Enkel inst. "PIN-metod" Sidan 5 "Snabbinstallation med hjälp av en PIN-kod" Manuell inställning Sidan 7 "Manuell inställning" CHV626 Manuell inställning: "Konfigurera inställningar med Web Image Monitor" Manuell inställning: "Konfigurera inställningar via kontrollpanelen" 2

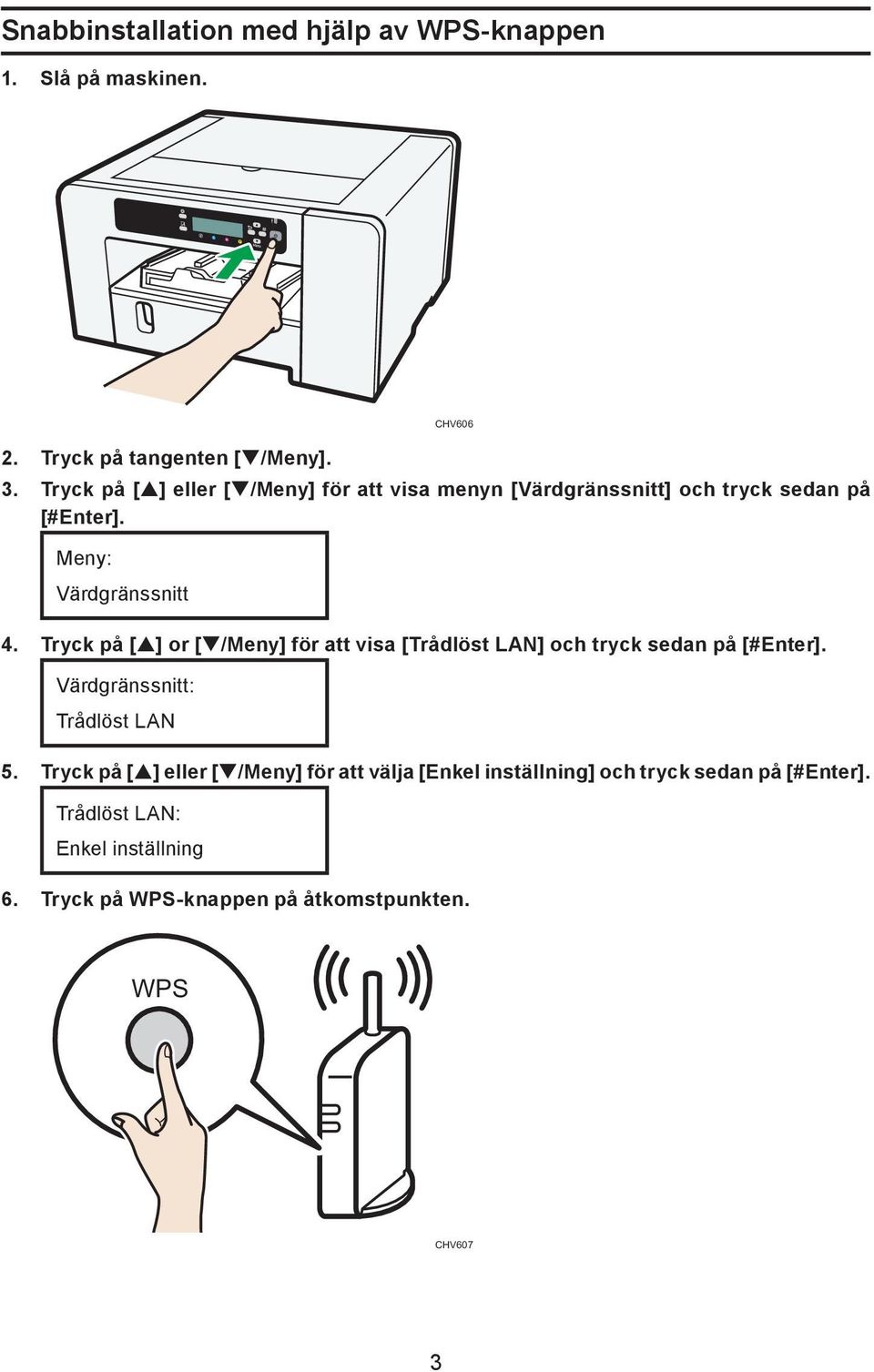

4 Snabbinstallation med hjälp av WPS-knappen 1. Slå på maskinen. 2. Tryck på tangenten [ /Meny]. CHV Tryck på [ ] eller [ /Meny] för att visa menyn [Värdgränssnitt] och tryck sedan på [#Enter]. Meny: Värdgränssnitt 4. Tryck på [ ] or [ /Meny] för att visa [Trådlöst LAN] och tryck sedan på [#Enter]. Värdgränssnitt: Trådlöst LAN 5. Tryck på [ ] eller [ /Meny] för att välja [Enkel inställning] och tryck sedan på [#Enter]. Trådlöst LAN: Enkel inställning 6. Tryck på WPS-knappen på åtkomstpunkten. WPS CHV607 3

5 7. Tryck på [ ] eller [ /Meny] för att välja [PBC-metod] och tryck sedan på [#Enter]. Enkel inställning: PBC-metod Om åtkomstpunkten inte kan hittas inom 120 sekunder löper söktiden ut. Om anslutningsförsöket misslyckas trycker du på [#Enter] igen. Om problemet kvarstår kontrollerar du om åtkomstpunkten fungerar som den ska. Konfigureringen är slutförd när anslutningen till åtkomstpunkten är bekräftad. 8. När alla inställningar har utförts trycker du på [Escape]. 9. Skriv ut konfigurationssidan för att kontrollera om maskinen lyckades att ansluta till åtkomstpunkten. Om den trådlösa LAN-signalen visas som inte tillgänglig (0%) på konfigurationssidan, är maskinen inte ansluten till åtkomstpunkten. Hur du skriver ut konfigurationssidan tangenten [ /Meny] [Lista/Provuts] [Konfig.sida [#Enter] 4

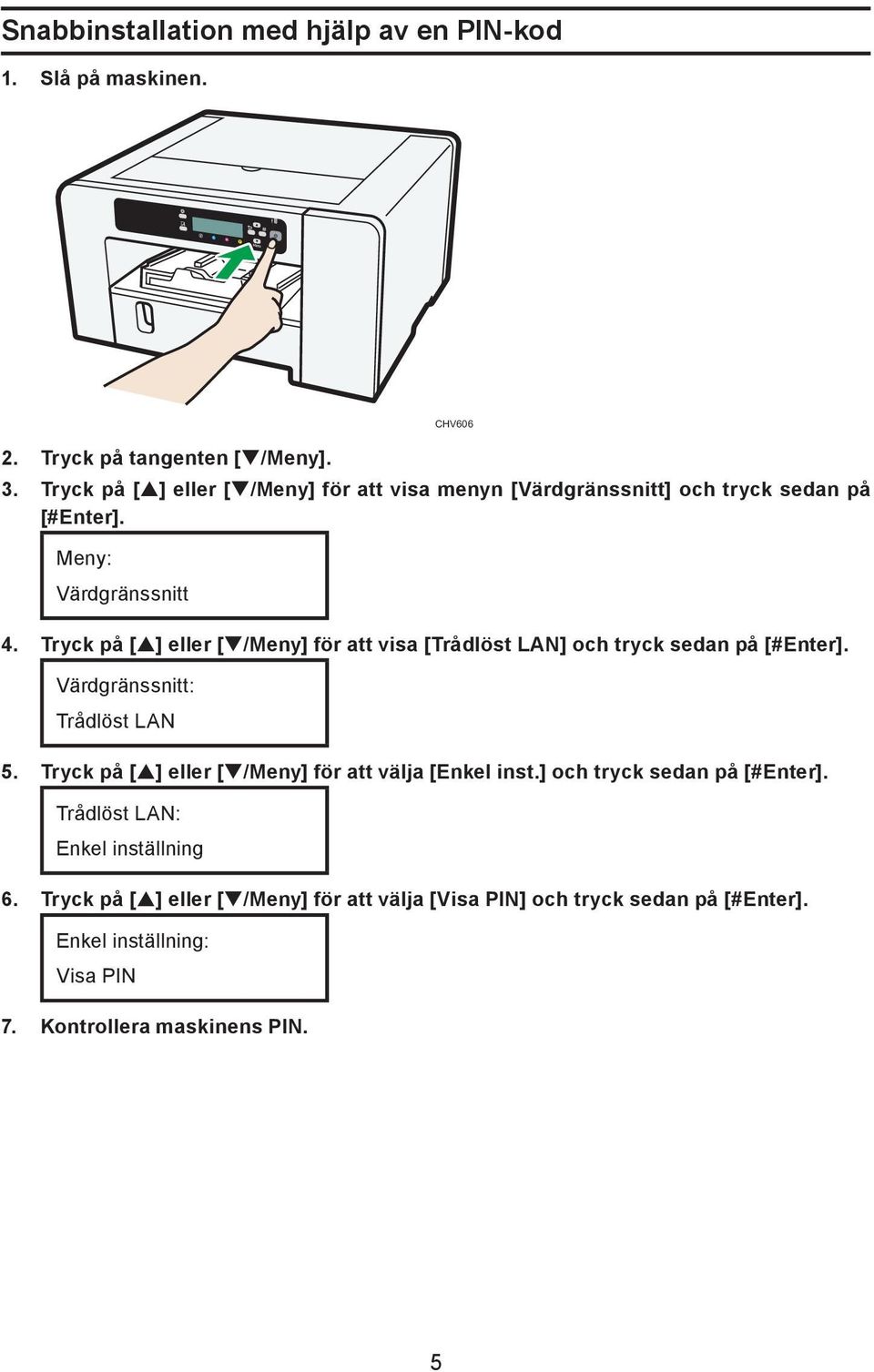

6 Snabbinstallation med hjälp av en PIN-kod 1. Slå på maskinen. 2. Tryck på tangenten [ /Meny]. CHV Tryck på [ ] eller [ /Meny] för att visa menyn [Värdgränssnitt] och tryck sedan på [#Enter]. Meny: Värdgränssnitt 4. Tryck på [ ] eller [ /Meny] för att visa [Trådlöst LAN] och tryck sedan på [#Enter]. Värdgränssnitt: Trådlöst LAN 5. Tryck på [ ] eller [ /Meny] för att välja [Enkel inst.] och tryck sedan på [#Enter]. Trådlöst LAN: Enkel inställning 6. Tryck på [ ] eller [ /Meny] för att välja [Visa PIN] och tryck sedan på [#Enter]. Enkel inställning: Visa PIN 7. Kontrollera maskinens PIN. 5

7 8. Ange maskinens PIN-kod på åtkomstpunktens webbsida. CHV609 För mer information, se handboken som medföljer åtkomstpunkten för trådlöst LAN. 9. Kör WPS (PIN-system) från åtkomstpunktens webbsida. 10. Tryck på [Escape]. 11. Tryck på [ ] eller [ /Meny] för att välja [PIN-metod] och tryck sedan på [#Enter]. Enkel inställning: PIN-metod Om anslutningsförsöket misslyckas trycker du på [#Enter] igen. Om problemet kvarstår kontrollerar du om åtkomstpunkten fungerar som den ska. Konfigureringen är slutförd när anslutningen till åtkomstpunkten är bekräftad. 12. När alla inställningar har utförts trycker du på [Escape]. 13. Skriv ut konfigurationssidan för att kontrollera om maskinen lyckades att ansluta till åtkomstpunkten. Om den trådlösa LAN-signalen visas som inte tillgänglig (0%) på konfigurationssidan, är maskinen inte ansluten till åtkomstpunkten. Hur du skriver ut konfigurationssidan tangenten [ /Meny] [Lista/Provuts] [Konfig.sida [#Enter] 6

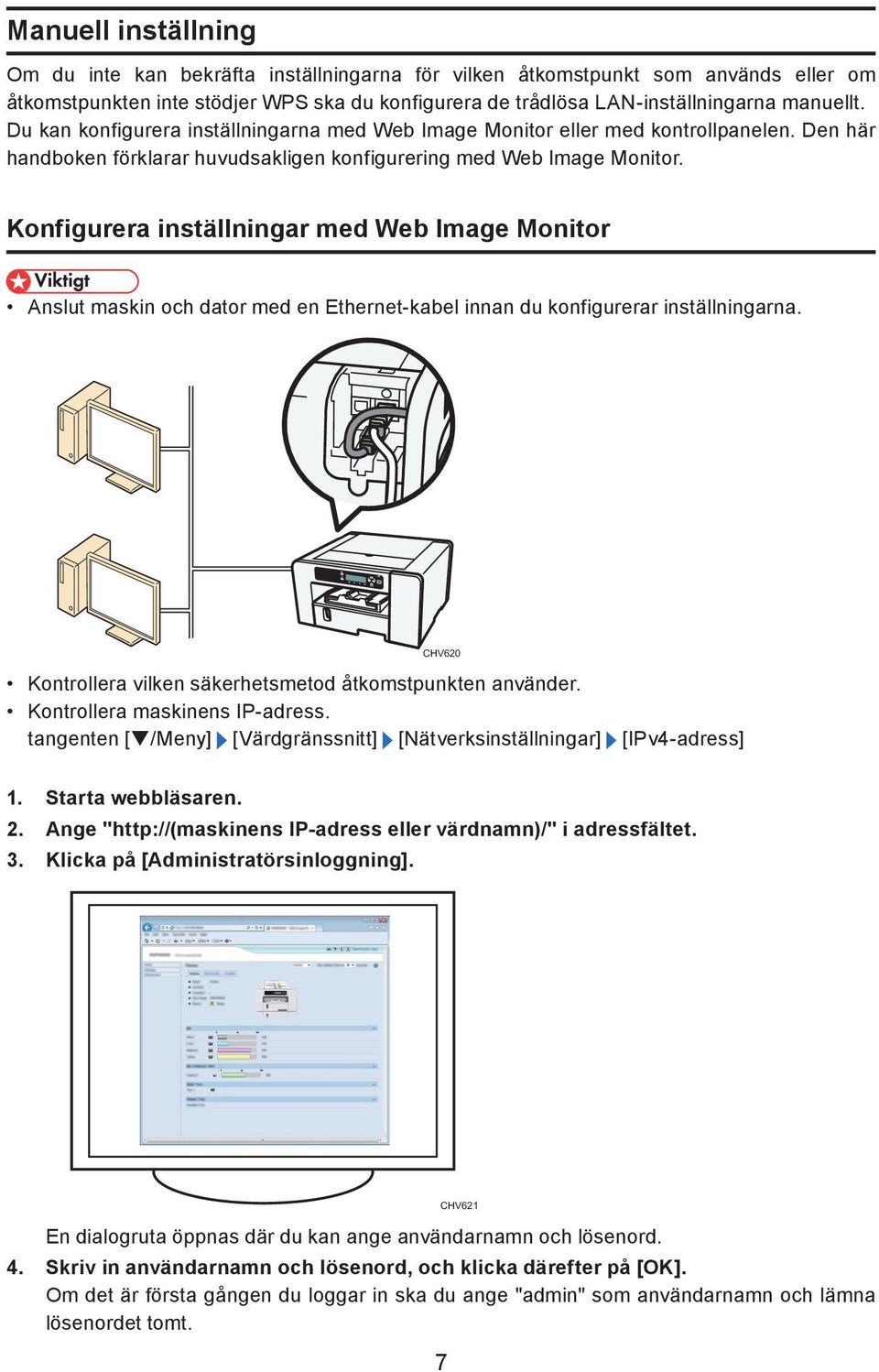

8 Manuell inställning Om du inte kan bekräfta inställningarna för vilken åtkomstpunkt som används eller om åtkomstpunkten inte stödjer WPS ska du konfigurera de trådlösa LAN-inställningarna manuellt. Du kan konfigurera inställningarna med Web Image Monitor eller med kontrollpanelen. Den här handboken förklarar huvudsakligen konfigurering med Web Image Monitor. Konfigurera inställningar med Web Image Monitor Anslut maskin och dator med en Ethernet-kabel innan du konfigurerar inställningarna. CHV620 Kontrollera vilken säkerhetsmetod åtkomstpunkten använder. Kontrollera maskinens IP-adress. tangenten [ /Meny] [Värdgränssnitt] [Nätverksinställningar] [IPv4-adress] 1. Starta webbläsaren. 2. Ange " IP-adress eller värdnamn)/" i adressfältet. 3. Klicka på [Administratörsinloggning]. CHV621 En dialogruta öppnas där du kan ange användarnamn och lösenord. 4. Skriv in användarnamn och lösenord, och klicka därefter på [OK]. Om det är första gången du loggar in ska du ange "admin" som användarnamn och lämna lösenordet tomt. 7

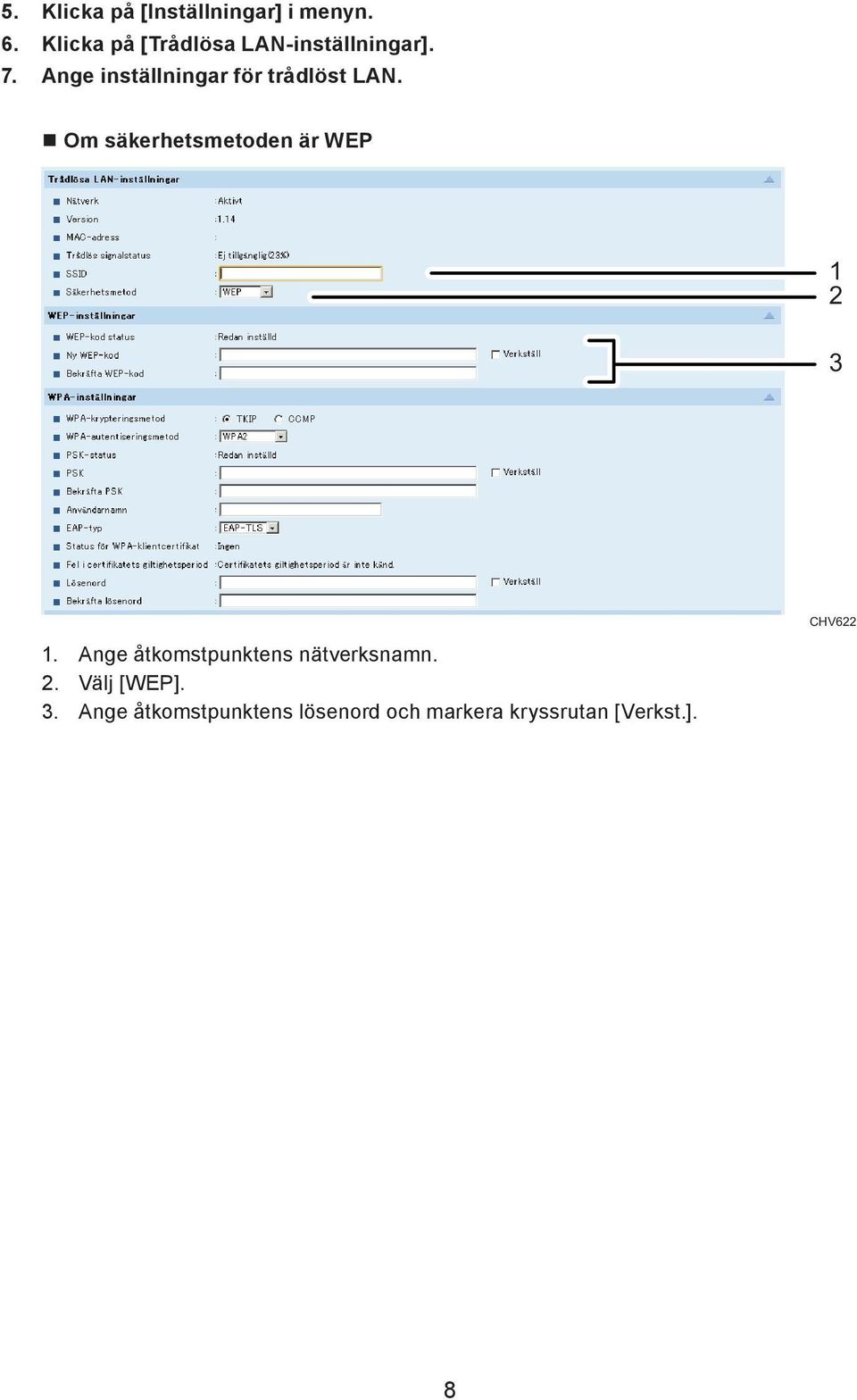

9 5. Klicka på [Inställningar] i menyn. 6. Klicka på [Trådlösa LAN-inställningar]. 7. Ange inställningar för trådlöst LAN. Om säkerhetsmetoden är WEP CHV Ange åtkomstpunktens nätverksnamn. 2. Välj [WEP]. 3. Ange åtkomstpunktens lösenord och markera kryssrutan [Verkst.]. 8

10 Om säkerhetsmetoden är WEP 1 2 CHV Ange åtkomstpunktens nätverksnamn. 2. Välj [WPA]. 9

11 Om WPA-autentiseringsmetoden är WPA-PSK eller WPA2-PSK 1 2 CHV Välj [WPA-PSK] eller [WPA2-PSK]. 2. Ange PSK (Pre-Shared Key) och markera kryssrutan [Verkst.]. Konfigurera ytterligare inställningar om så krävs. 10

12 Om WPA-autentiseringsmetoden är WPA eller WPA CHV Välj [WPA] eller [WPA2]. 2. Ange användarnamn för utökningsbart autentiseringsprotokoll (EAP). 3. Välj EAP-autentiseringstyp. 4. Ange lösenord för PEAP (Protected Extensible Authentication Protocol) och markera kryssrutan [Verkst.]. Du kan konfigurera den här inställningen om [EAP-typ] är inställt på [PEAP]. Konfigurera ytterligare inställningar om så krävs. 8. Klicka på [OK]. 9. Klicka på [Administratörsutloggning]. 10. Stäng av maskinen. 11. Ta bort Ethernet-kabeln och anslut sedan den trådlösa LAN-kabeln. 12. Slå på maskinen. Inställningen är klar. 11

13 Konfigurera inställningar med hjälp av kontrollpanelen Mer information finns på tillverkarens webbsida och i Användarhandboken. 1. Konfigurera de trådlösa LAN-inställningarna. tangenten [ /Meny] [Värdgränssnitt] [Trådlöst LAN] [Säkerhetsmetod] SV SE J
