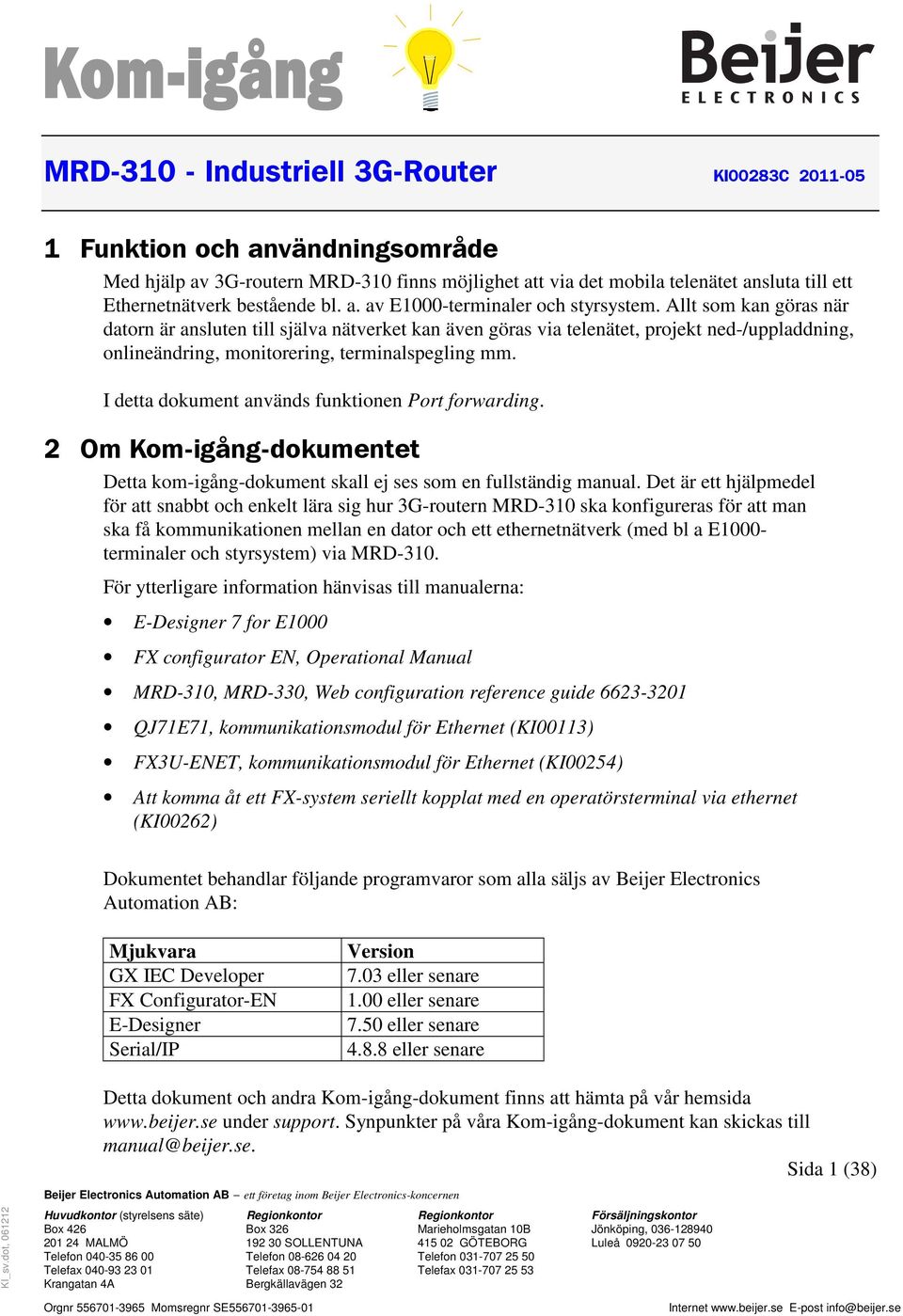

1 MRD Industriell 3G-Router KI00283C Funktion och användningsområde Med hjälp av 3G-routern MRD-310 finns möjlighet att via det mobila telenätet ansluta till ett Ethernetnätverk bestående bl. a. av E1000-terminaler och styrsystem. Allt som kan göras när datorn är ansluten till själva nätverket kan även göras via telenätet, projekt ned-/uppladdning, onlineändring, monitorering, terminalspegling mm. I detta dokument används funktionen Port forwarding. 2 Om Kom-igång-dokumentet Detta kom-igång-dokument skall ej ses som en fullständig manual. Det är ett hjälpmedel för att snabbt och enkelt lära sig hur 3G-routern MRD-310 ska konfigureras för att man ska få kommunikationen mellan en dator och ett ethernetnätverk (med bl a E1000- terminaler och styrsystem) via MRD-310. För ytterligare information hänvisas till manualerna: E-Designer 7 for E1000 FX configurator EN, Operational Manual MRD-310, MRD-330, Web configuration reference guide QJ71E71, kommunikationsmodul för Ethernet (KI00113) FX3U-ENET, kommunikationsmodul för Ethernet (KI00254) Att komma åt ett FX-system seriellt kopplat med en operatörsterminal via ethernet (KI00262) Dokumentet behandlar följande programvaror som alla säljs av Beijer Electronics Automation AB: Mjukvara GX IEC Developer FX Configurator-EN E-Designer Serial/IP Version 7.03 eller senare 1.00 eller senare 7.50 eller senare eller senare KI_sv.dot, Detta dokument och andra Kom-igång-dokument finns att hämta på vår hemsida under support. Synpunkter på våra Kom-igång-dokument kan skickas till manual@beijer.se. Sida 1 (38) Beijer Electronics Automation AB ett företag inom Beijer Electronics-koncernen Huvudkontor (styrelsens säte) Regionkontor Regionkontor Försäljningskontor Box 426 Box 326 Marieholmsgatan 10B Jönköping, MALMÖ SOLLENTUNA GÖTEBORG Luleå Telefon Telefon Telefon Telefax Telefax Telefax Krangatan 4A Bergkällavägen 32 Orgnr Momsregnr SE Internet E-post info@beijer.se

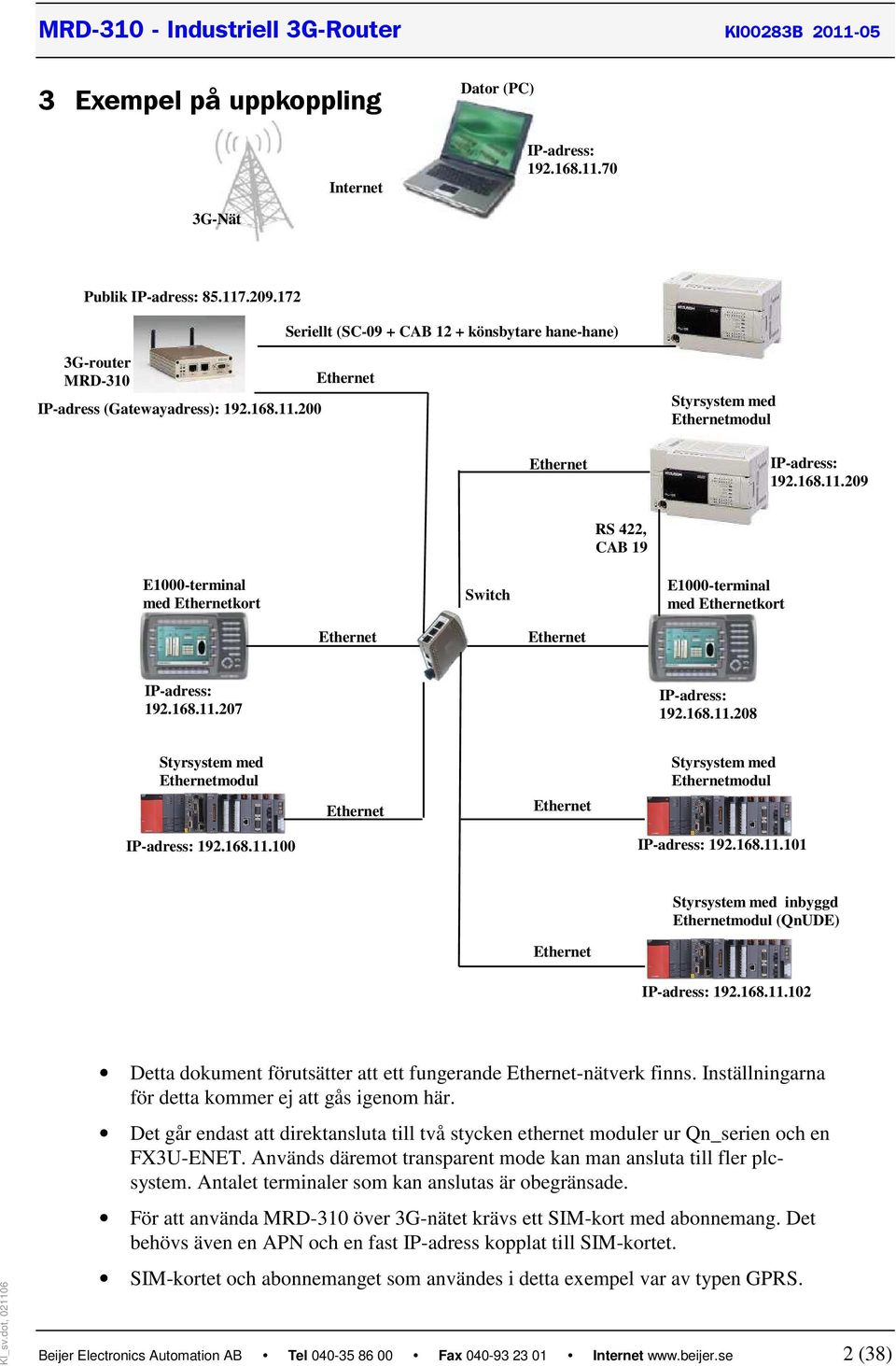

2 3 Exempel på uppkoppling Internet Dator (PC) IP-adress: G-Nät Publik IP-adress: Seriellt (SC-09 + CAB 12 + könsbytare hane-hane) 3G-router MRD-310 IP-adress (Gatewayadress): Ethernet Styrsystem med Ethernetmodul Ethernet IP-adress: RS 422, CAB 19 E1000-terminal med Ethernetkort Switch E1000-terminal med Ethernetkort Ethernet Ethernet IP-adress: IP-adress: Styrsystem med Ethernetmodul IP-adress: Ethernet Ethernet Styrsystem med Ethernetmodul IP-adress: Ethernet Styrsystem med inbyggd Ethernetmodul (QnUDE) IP-adress: Detta dokument förutsätter att ett fungerande Ethernet-nätverk finns. Inställningarna för detta kommer ej att gås igenom här. Det går endast att direktansluta till två stycken ethernet moduler ur Qn_serien och en FX3U-ENET. Används däremot transparent mode kan man ansluta till fler plcsystem. Antalet terminaler som kan anslutas är obegränsade. För att använda MRD-310 över 3G-nätet krävs ett SIM-kort med abonnemang. Det behövs även en APN och en fast IP-adress kopplat till SIM-kortet. SIM-kortet och abonnemanget som användes i detta exempel var av typen GPRS. Beijer Electronics Automation AB Tel Fax Internet 2 (38)

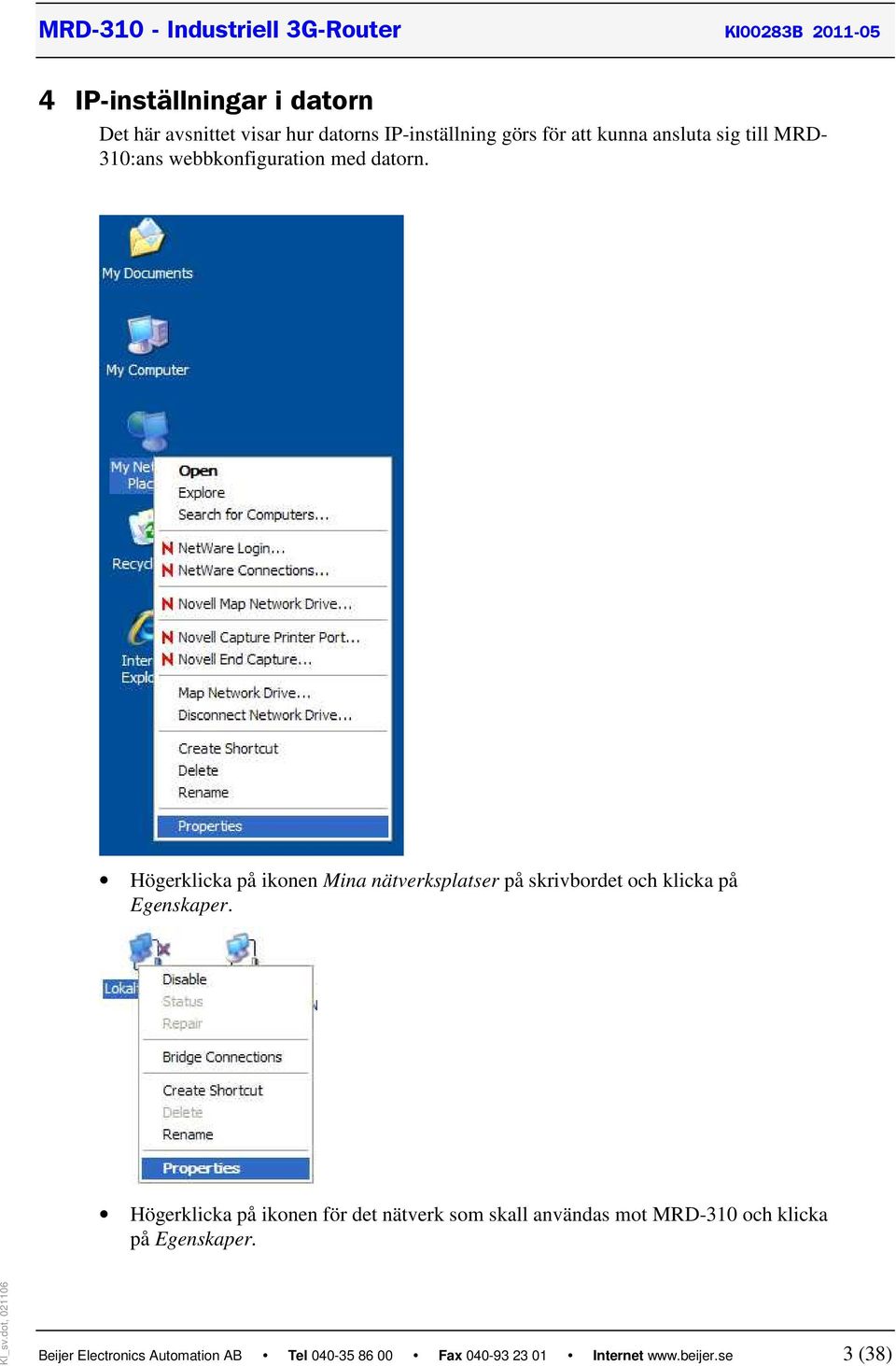

3 4 IP-inställningar i datorn Det här avsnittet visar hur datorns IP-inställning görs för att kunna ansluta sig till MRD- 310:ans webbkonfiguration med datorn. Högerklicka på ikonen Mina nätverksplatser på skrivbordet och klicka på Egenskaper. Högerklicka på ikonen för det nätverk som skall användas mot MRD-310 och klicka på Egenskaper. Beijer Electronics Automation AB Tel Fax Internet 3 (38)

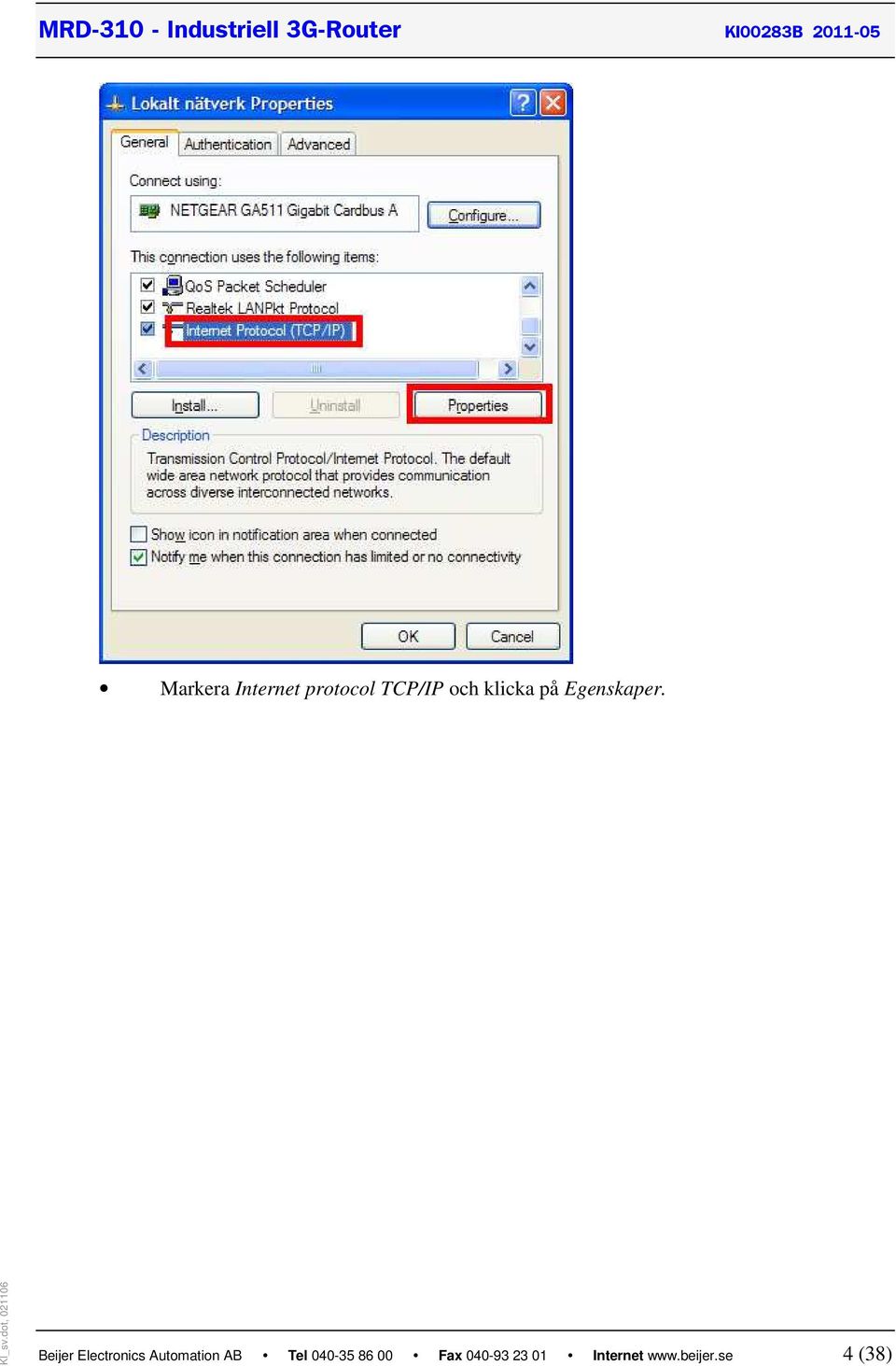

4 Markera Internet protocol TCP/IP och klicka på Egenskaper. Beijer Electronics Automation AB Tel Fax Internet 4 (38)

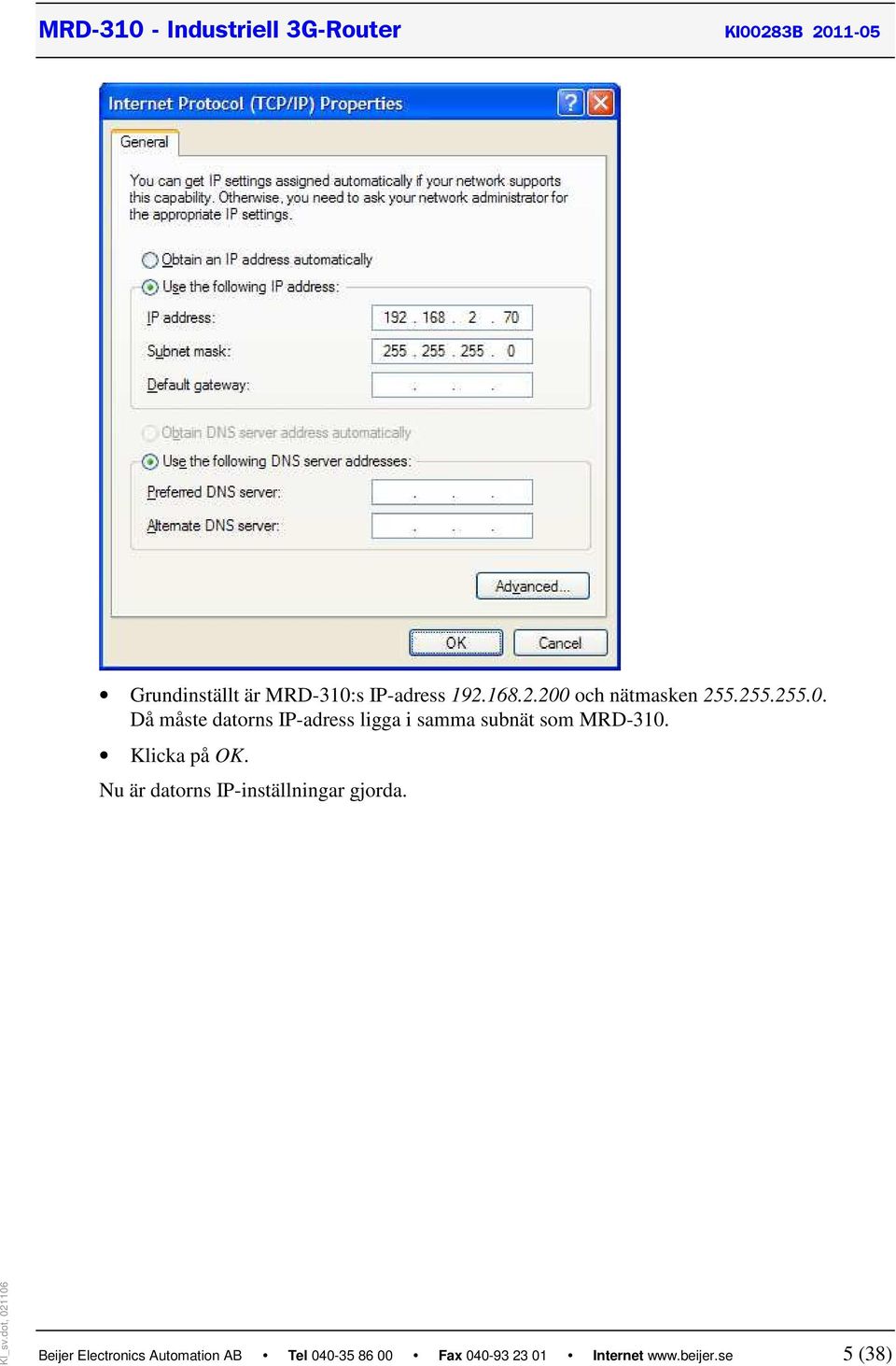

5 Grundinställt är MRD-310:s IP-adress och nätmasken Då måste datorns IP-adress ligga i samma subnät som MRD-310. Klicka på OK. Nu är datorns IP-inställningar gjorda. Beijer Electronics Automation AB Tel Fax Internet 5 (38)

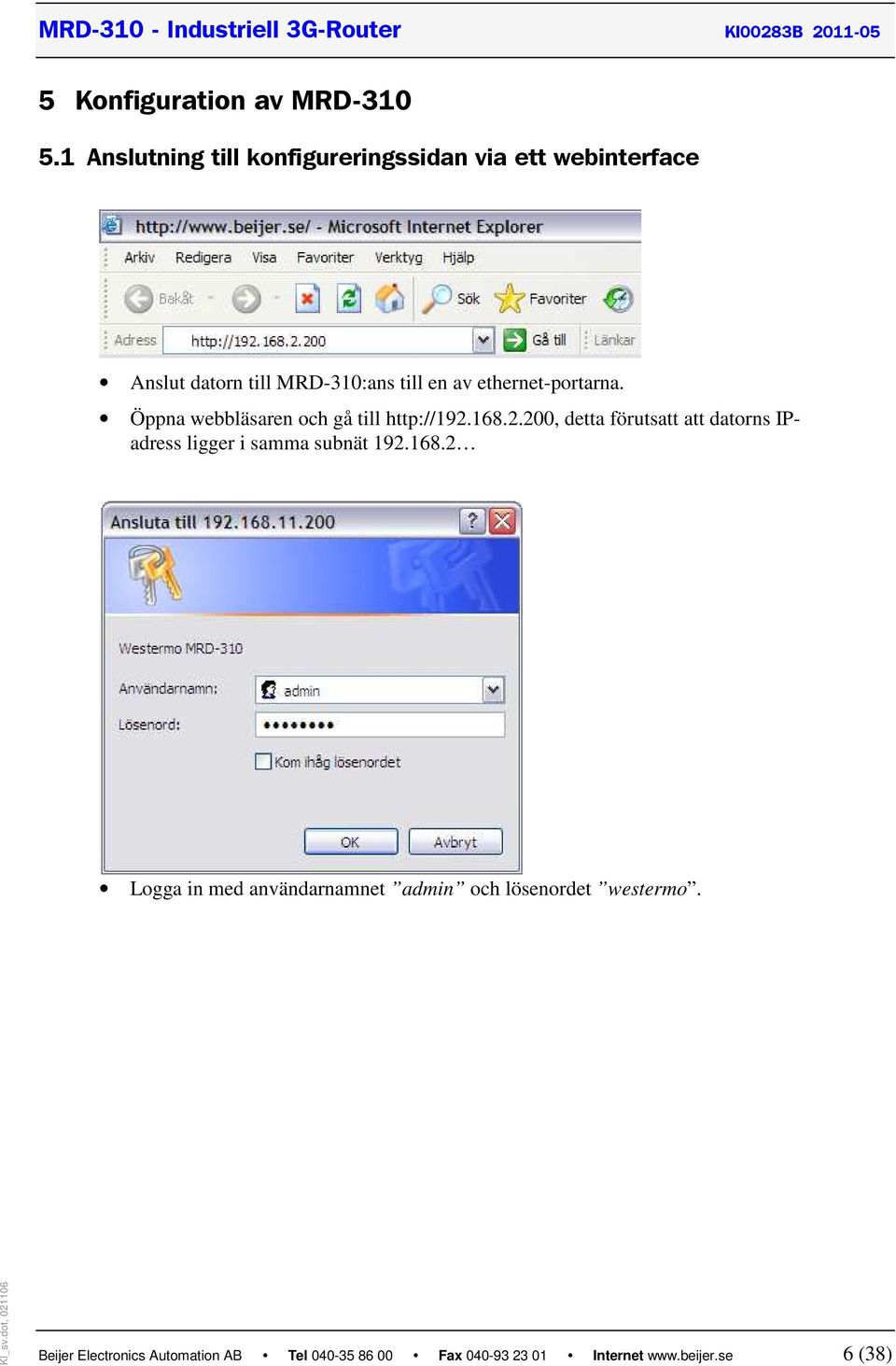

6 5 Konfiguration av MRD Anslutning till konfigureringssidan via ett webinterface Anslut datorn till MRD-310:ans till en av ethernet-portarna. Öppna webbläsaren och gå till detta förutsatt att datorns IPadress ligger i samma subnät Logga in med användarnamnet admin och lösenordet westermo. Beijer Electronics Automation AB Tel Fax Internet 6 (38)

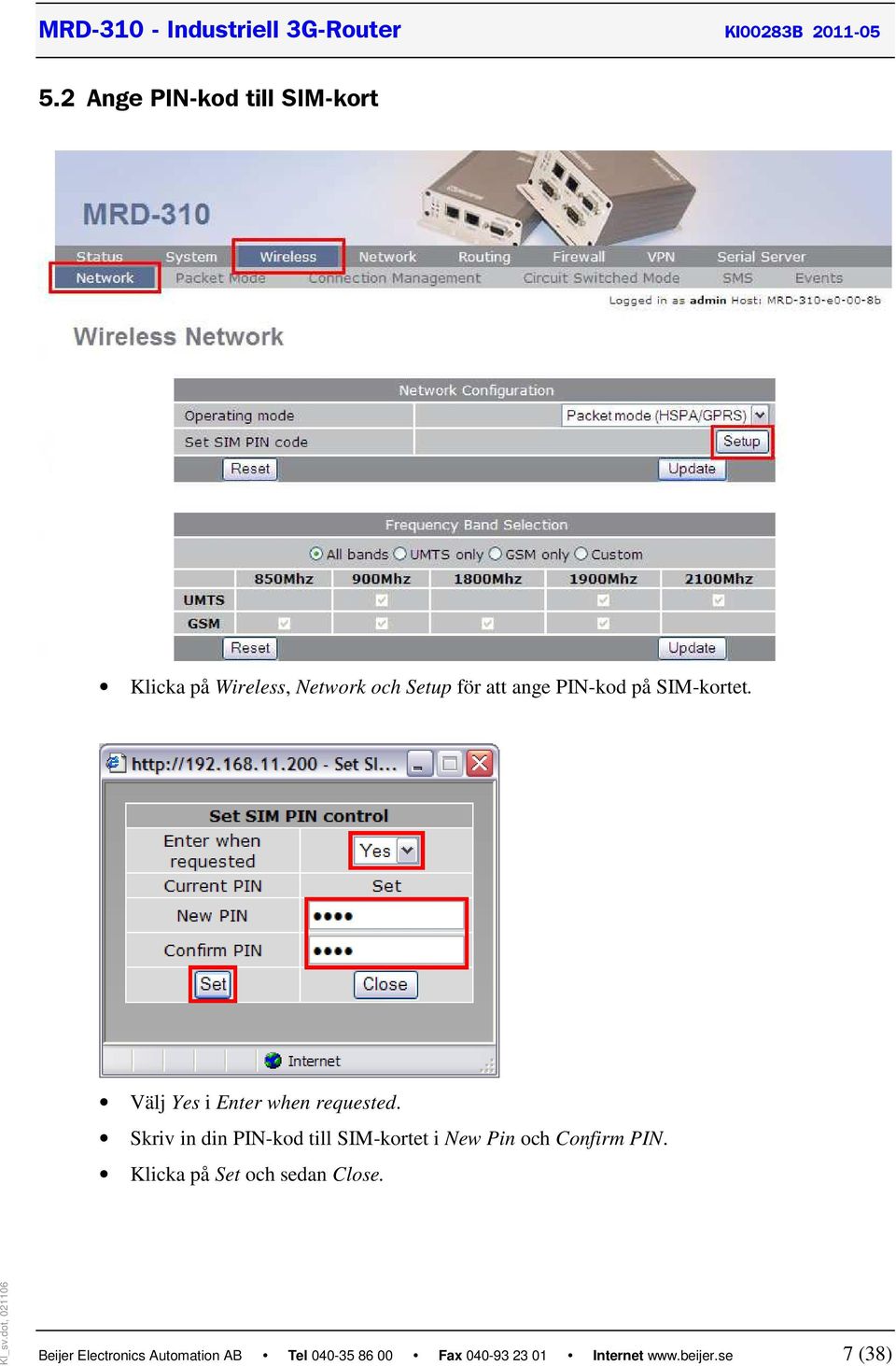

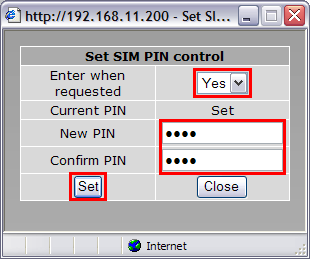

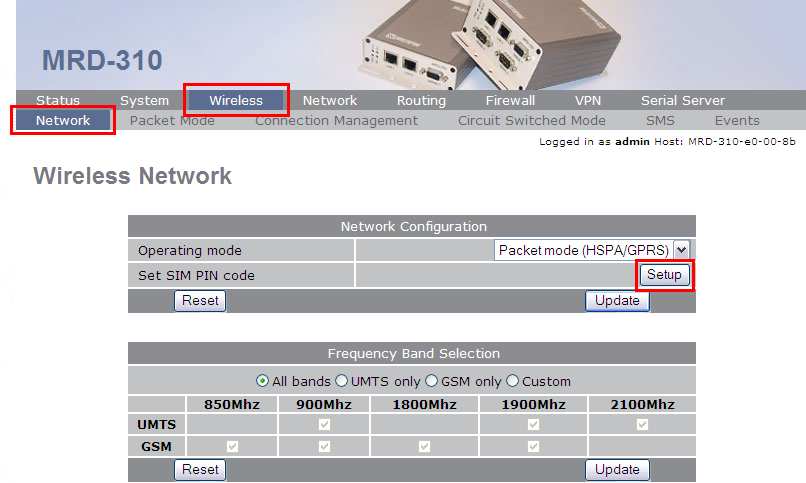

7 5.2 Ange PIN-kod till SIM-kort Klicka på Wireless, Network och Setup för att ange PIN-kod på SIM-kortet. Välj Yes i Enter when requested. Skriv in din PIN-kod till SIM-kortet i New Pin och Confirm PIN. Klicka på Set och sedan Close. Beijer Electronics Automation AB Tel Fax Internet 7 (38)

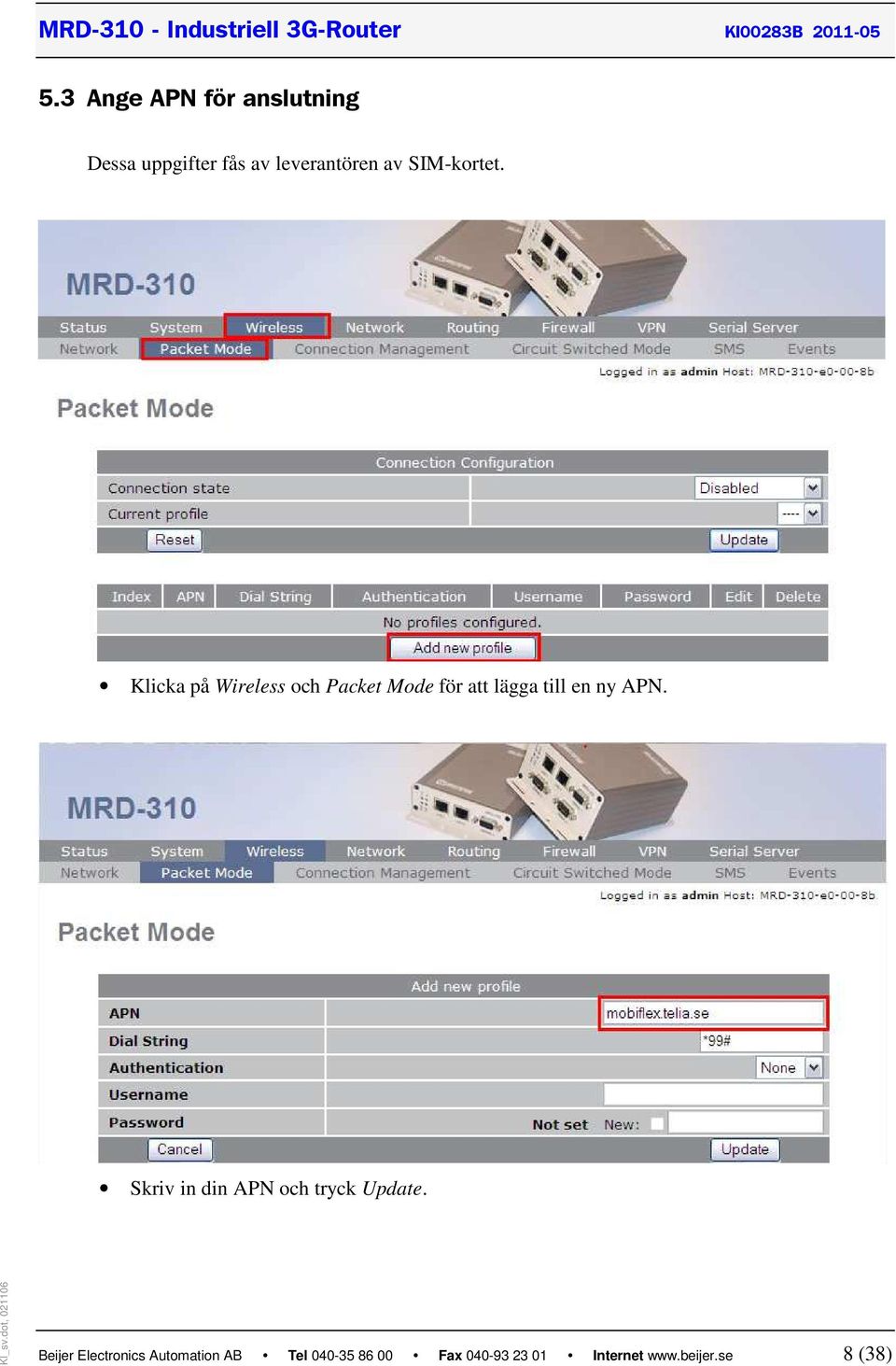

8 5.3 Ange APN för anslutning Dessa uppgifter fås av leverantören av SIM-kortet. Klicka på Wireless och Packet Mode för att lägga till en ny APN. Skriv in din APN och tryck Update. Beijer Electronics Automation AB Tel Fax Internet 8 (38)

9 Ställ in Connection state på Always connect och tryck Update. Gå till Status och Wireless för att kontrollera status på anslutningen. När anslutningen är upprättad syns abonnemangets publika IP-adress. Beijer Electronics Automation AB Tel Fax Internet 9 (38)

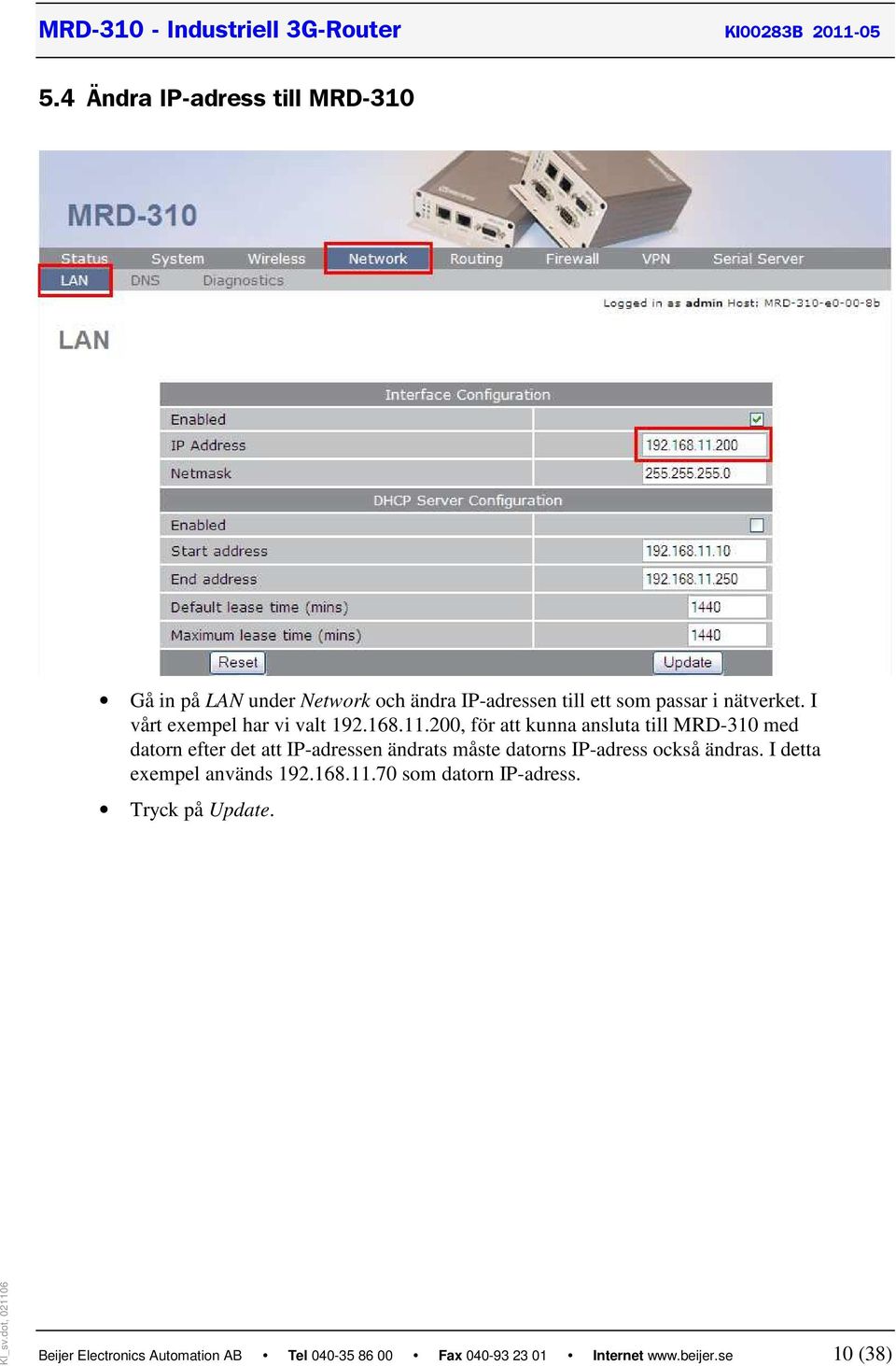

10 5.4 Ändra IP-adress till MRD-310 Gå in på LAN under Network och ändra IP-adressen till ett som passar i nätverket. I vårt exempel har vi valt , för att kunna ansluta till MRD-310 med datorn efter det att IP-adressen ändrats måste datorns IP-adress också ändras. I detta exempel används som datorn IP-adress. Tryck på Update. Beijer Electronics Automation AB Tel Fax Internet 10 (38)

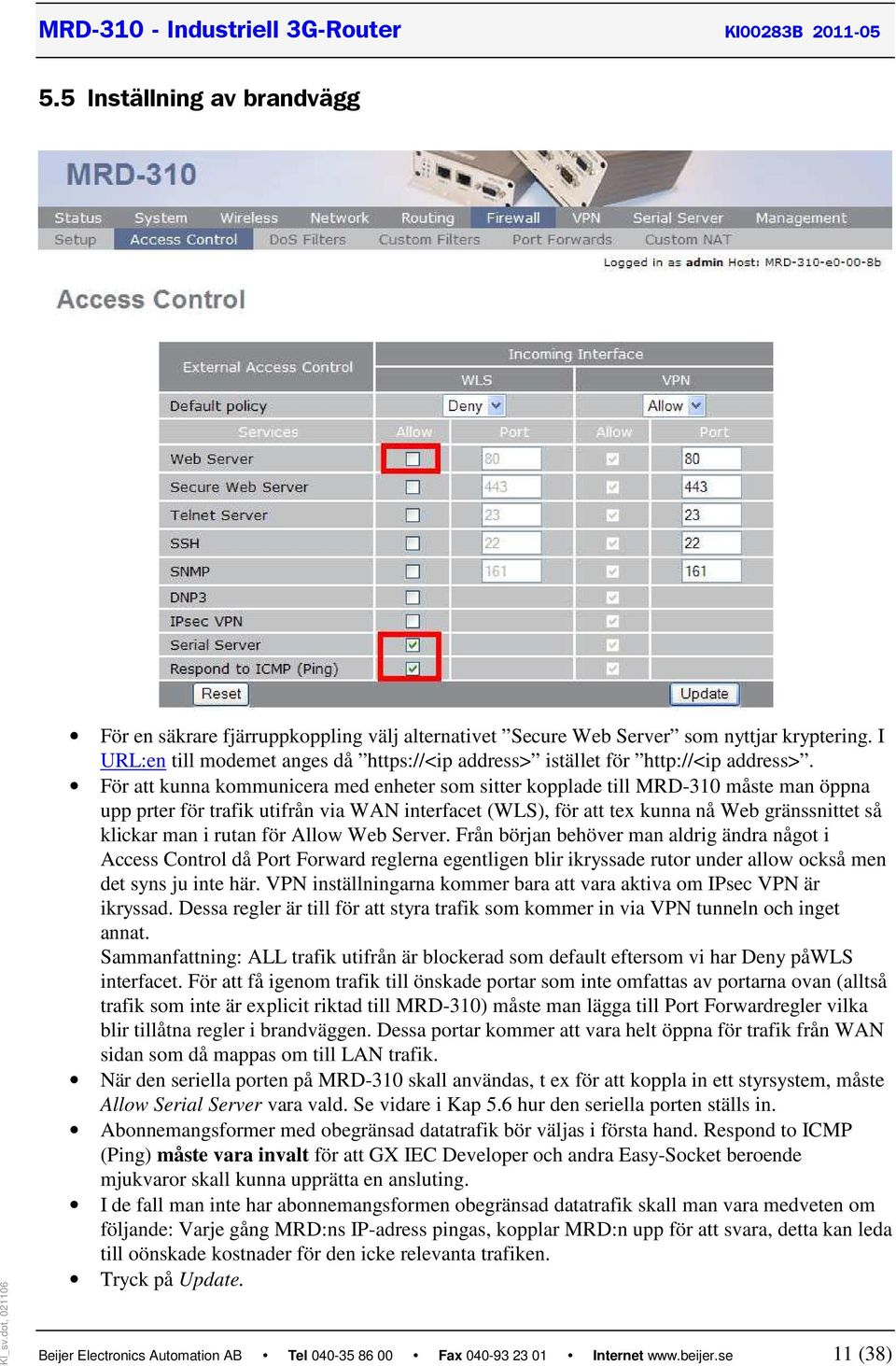

11 5.5 Inställning av brandvägg För en säkrare fjärruppkoppling välj alternativet Secure Web Server som nyttjar kryptering. I URL:en till modemet anges då address> istället för address>. För att kunna kommunicera med enheter som sitter kopplade till MRD-310 måste man öppna upp prter för trafik utifrån via WAN interfacet (WLS), för att tex kunna nå Web gränssnittet så klickar man i rutan för Allow Web Server. Från början behöver man aldrig ändra något i Access Control då Port Forward reglerna egentligen blir ikryssade rutor under allow också men det syns ju inte här. VPN inställningarna kommer bara att vara aktiva om IPsec VPN är ikryssad. Dessa regler är till för att styra trafik som kommer in via VPN tunneln och inget annat. Sammanfattning: ALL trafik utifrån är blockerad som default eftersom vi har Deny påwls interfacet. För att få igenom trafik till önskade portar som inte omfattas av portarna ovan (alltså trafik som inte är explicit riktad till MRD-310) måste man lägga till Port Forwardregler vilka blir tillåtna regler i brandväggen. Dessa portar kommer att vara helt öppna för trafik från WAN sidan som då mappas om till LAN trafik. När den seriella porten på MRD-310 skall användas, t ex för att koppla in ett styrsystem, måste Allow Serial Server vara vald. Se vidare i Kap 5.6 hur den seriella porten ställs in. Abonnemangsformer med obegränsad datatrafik bör väljas i första hand. Respond to ICMP (Ping) måste vara invalt för att GX IEC Developer och andra Easy-Socket beroende mjukvaror skall kunna upprätta en ansluting. I de fall man inte har abonnemangsformen obegränsad datatrafik skall man vara medveten om följande: Varje gång MRD:ns IP-adress pingas, kopplar MRD:n upp för att svara, detta kan leda till oönskade kostnader för den icke relevanta trafiken. Tryck på Update. Beijer Electronics Automation AB Tel Fax Internet 11 (38)

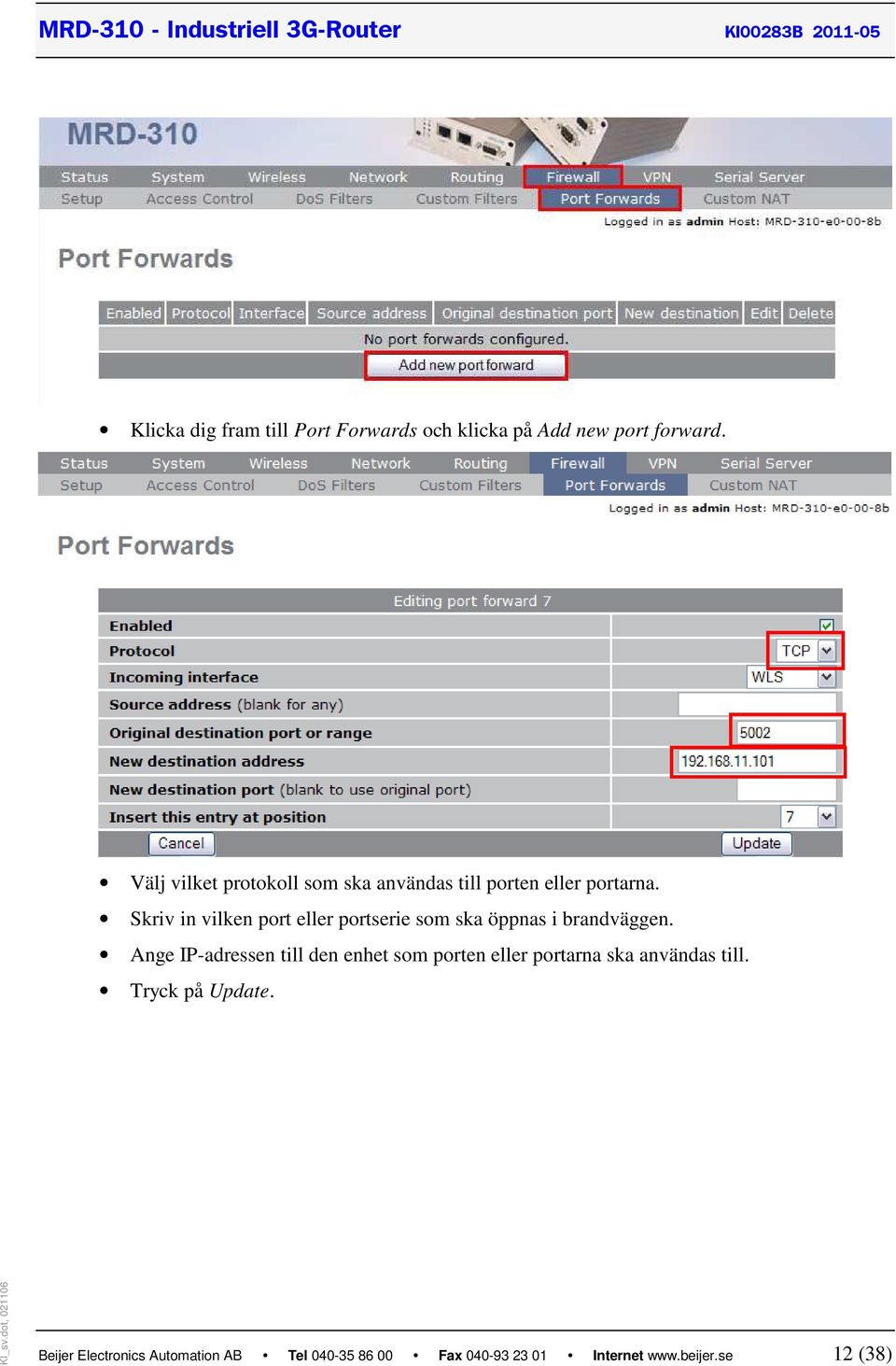

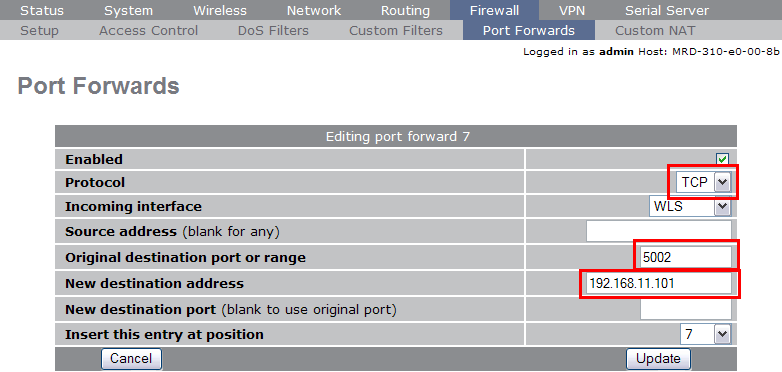

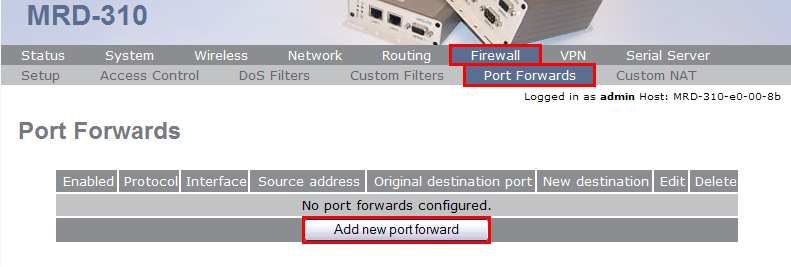

12 Klicka dig fram till Port Forwards och klicka på Add new port forward. Välj vilket protokoll som ska användas till porten eller portarna. Skriv in vilken port eller portserie som ska öppnas i brandväggen. Ange IP-adressen till den enhet som porten eller portarna ska användas till. Tryck på Update. Beijer Electronics Automation AB Tel Fax Internet 12 (38)

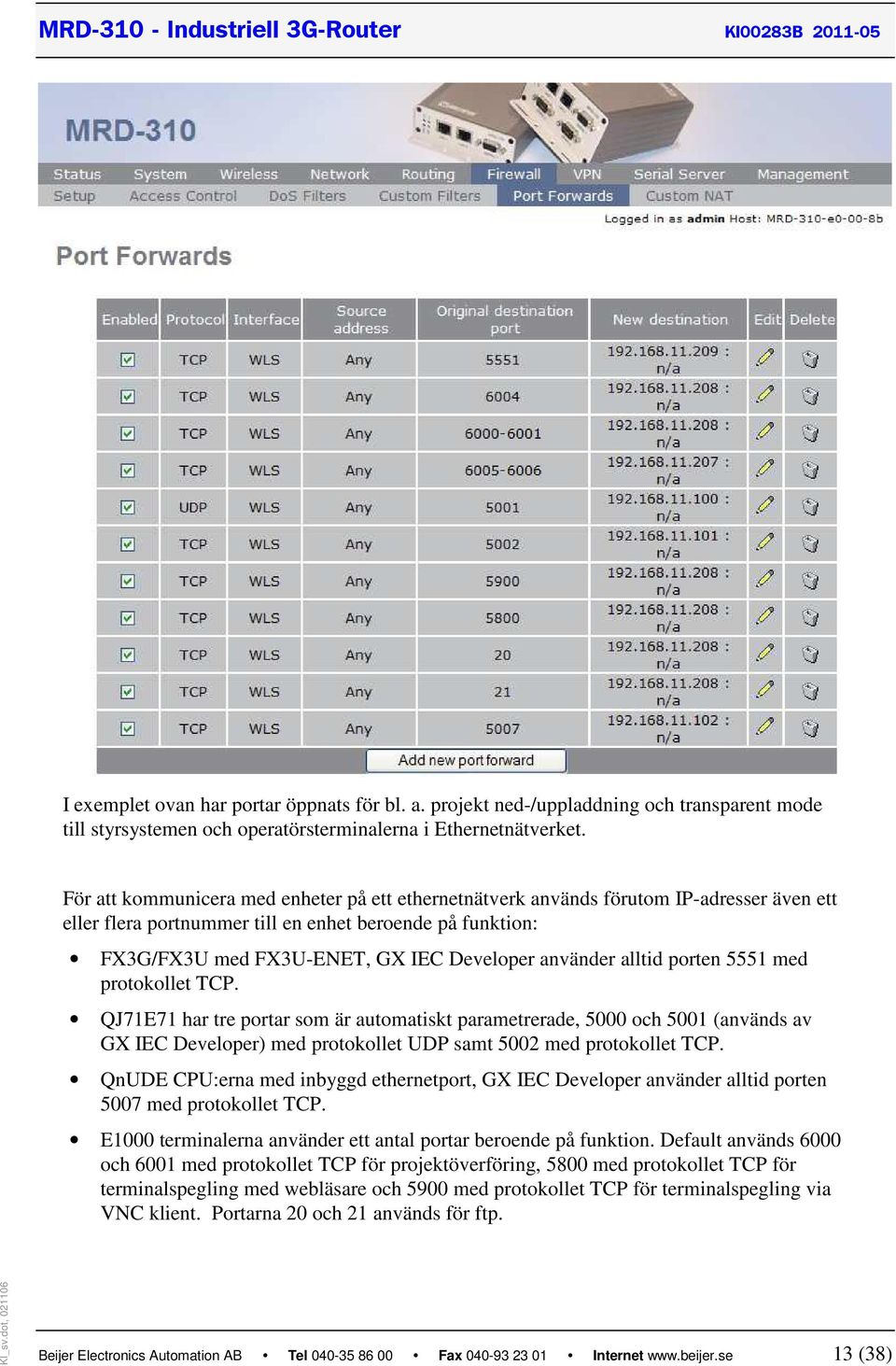

13 I exemplet ovan har portar öppnats för bl. a. projekt ned-/uppladdning och transparent mode till styrsystemen och operatörsterminalerna i Ethernetnätverket. För att kommunicera med enheter på ett ethernetnätverk används förutom IP-adresser även ett eller flera portnummer till en enhet beroende på funktion: FX3G/FX3U med FX3U-ENET, GX IEC Developer använder alltid porten 5551 med protokollet TCP. QJ71E71 har tre portar som är automatiskt parametrerade, 5000 och 5001 (används av GX IEC Developer) med protokollet UDP samt 5002 med protokollet TCP. QnUDE CPU:erna med inbyggd ethernetport, GX IEC Developer använder alltid porten 5007 med protokollet TCP. E1000 terminalerna använder ett antal portar beroende på funktion. Default används 6000 och 6001 med protokollet TCP för projektöverföring, 5800 med protokollet TCP för terminalspegling med webläsare och 5900 med protokollet TCP för terminalspegling via VNC klient. Portarna 20 och 21 används för ftp. Beijer Electronics Automation AB Tel Fax Internet 13 (38)

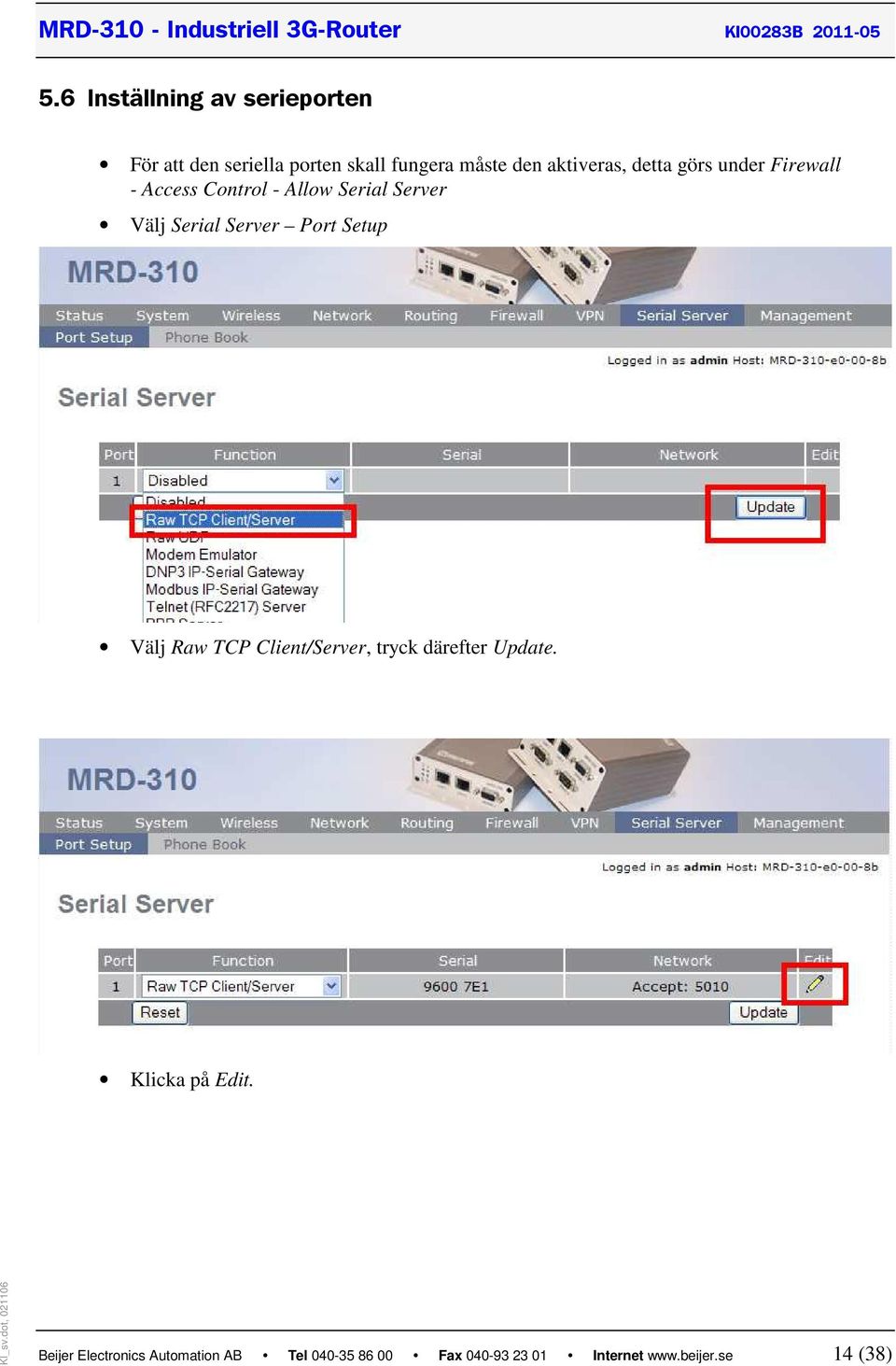

14 5.6 Inställning av serieporten För att den seriella porten skall fungera måste den aktiveras, detta görs under Firewall - Access Control - Allow Serial Server Välj Serial Server Port Setup Välj Raw TCP Client/Server, tryck därefter Update. Klicka på Edit. Beijer Electronics Automation AB Tel Fax Internet 14 (38)

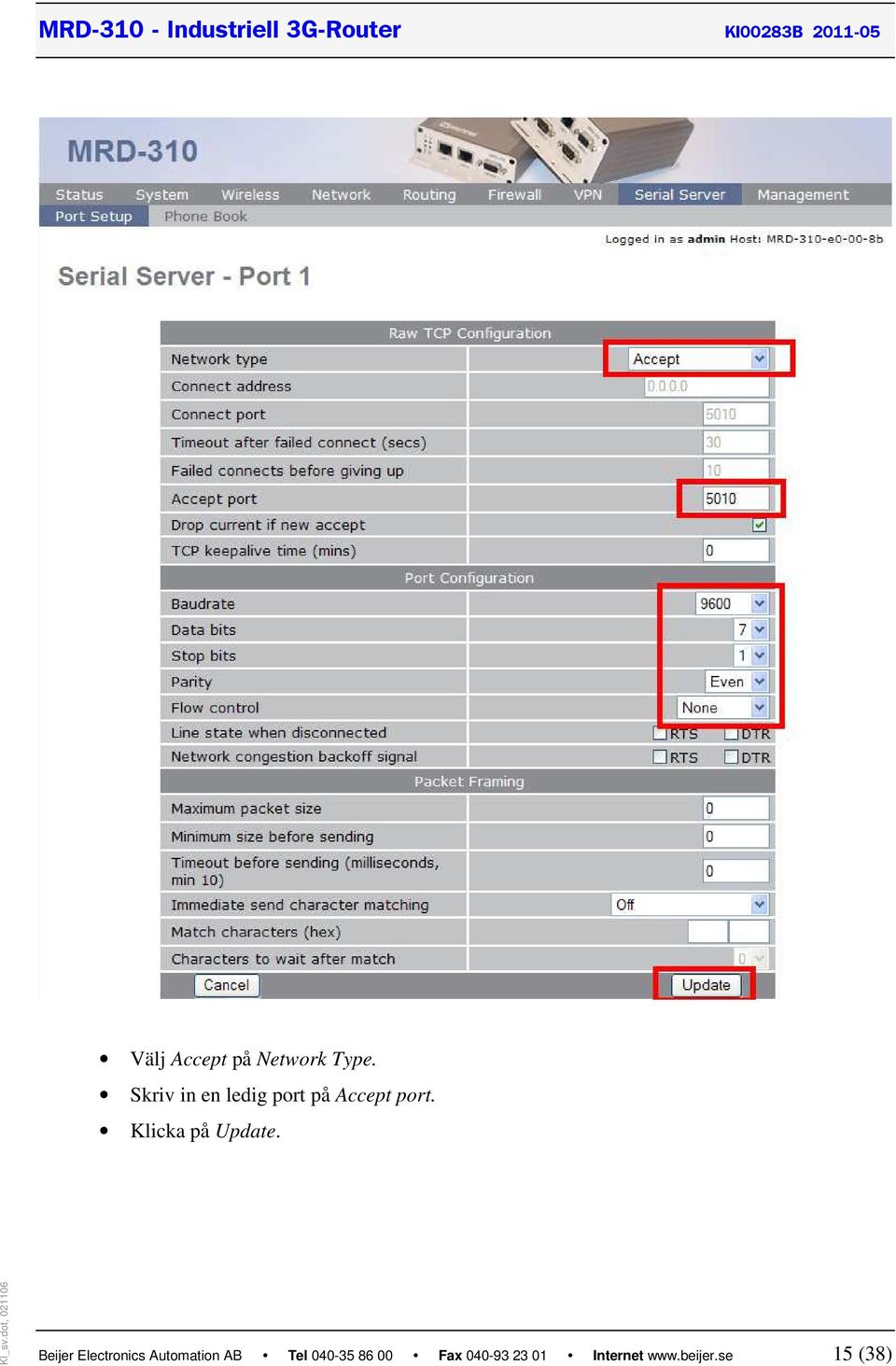

15 Välj Accept på Network Type. Skriv in en ledig port på Accept port. Klicka på Update. Beijer Electronics Automation AB Tel Fax Internet 15 (38)

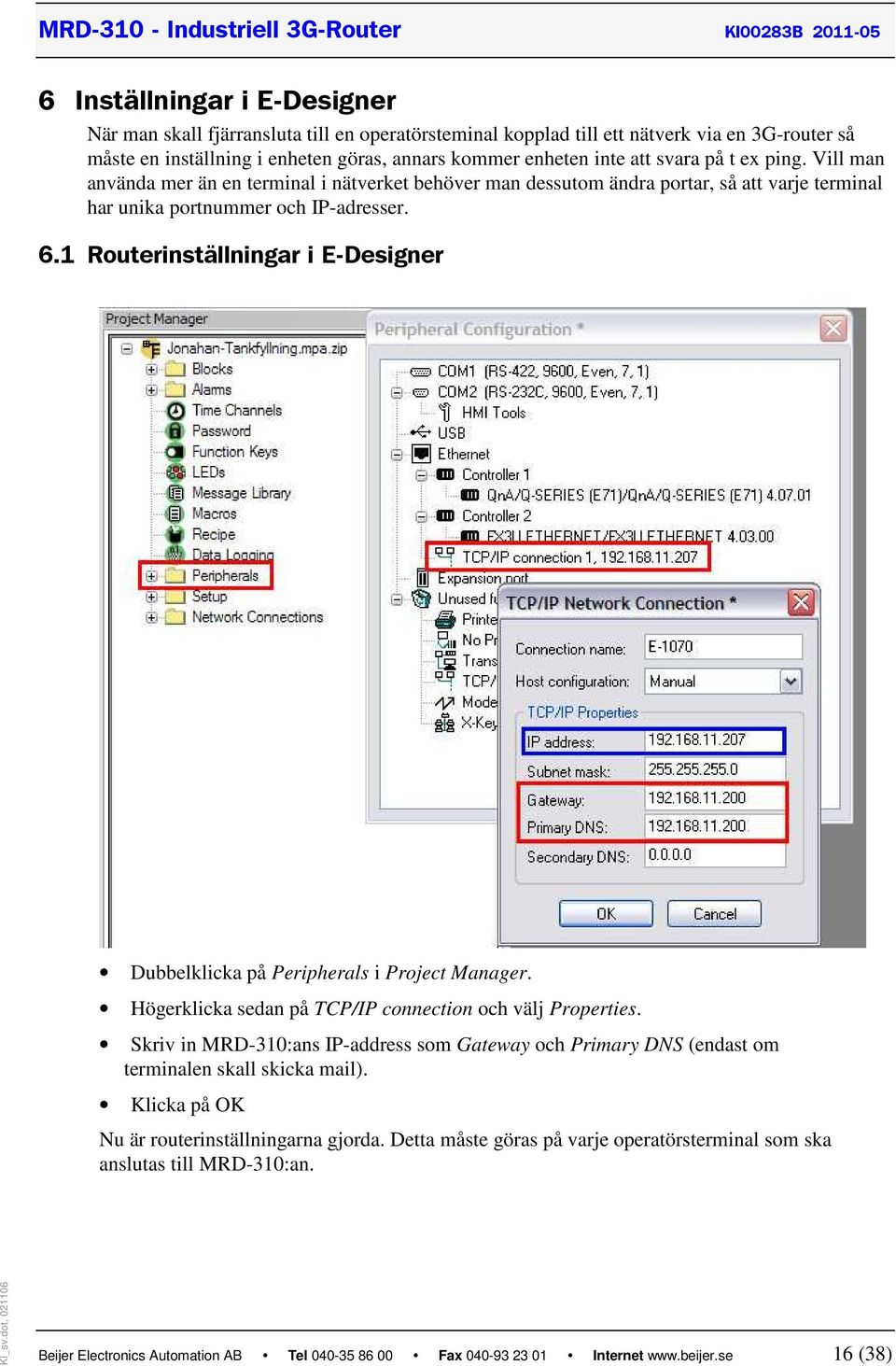

16 6 Inställningar i E-Designer När man skall fjärransluta till en operatörsteminal kopplad till ett nätverk via en 3G-router så måste en inställning i enheten göras, annars kommer enheten inte att svara på t ex ping. Vill man använda mer än en terminal i nätverket behöver man dessutom ändra portar, så att varje terminal har unika portnummer och IP-adresser. 6.1 Routerinställningar i E-Designer Dubbelklicka på Peripherals i Project Manager. Högerklicka sedan på TCP/IP connection och välj Properties. Skriv in MRD-310:ans IP-address som Gateway och Primary DNS (endast om terminalen skall skicka mail). Klicka på OK Nu är routerinställningarna gjorda. Detta måste göras på varje operatörsterminal som ska anslutas till MRD-310:an. Beijer Electronics Automation AB Tel Fax Internet 16 (38)

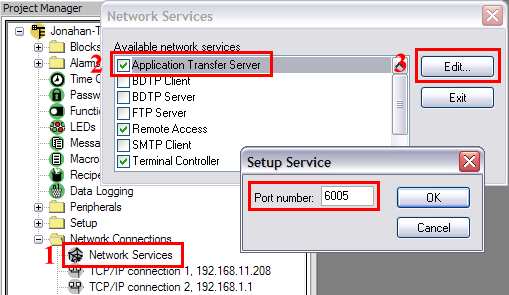

17 Så här ser routerinställningarna ut i den andra terminalen. 6.2 Portinställning i E-Designer I den första operatörsterminalen behövs inga ändringar göras. Ska du däremot använda fler än en terminal krävs det andra portnummer i dessa. De två portar som ändras i bilderna nedan behövs för projektnedladdning av terminalapplikationen. Här visas hur man ändrar portarna, default portnummer för att överföra projekt är Dubbelklicka på Network Services under Network Connections i Project Manager (1). Markera Application Transfer Server och klicka på Edit (2). Skriv in det port nummer du vill använda som överföringsport för projekt (3). Klicka OK. Beijer Electronics Automation AB Tel Fax Internet 17 (38)

18 Dubbelklicka på Network Services under Network Connections i Project Manager (1). Markera Terminal Controller och klicka på Edit (2). Anges den port som skall användas som kontrollport (för att ställa terminalen i Run/Transfer läge), default portnummer är 6001 (3). Klicka OK. Observera! Portarna som används till varje operatörsterminal måste läggas till i Port forwards i MRD-310:an. (Se Kap.5.5) Beijer Electronics Automation AB Tel Fax Internet 18 (38)

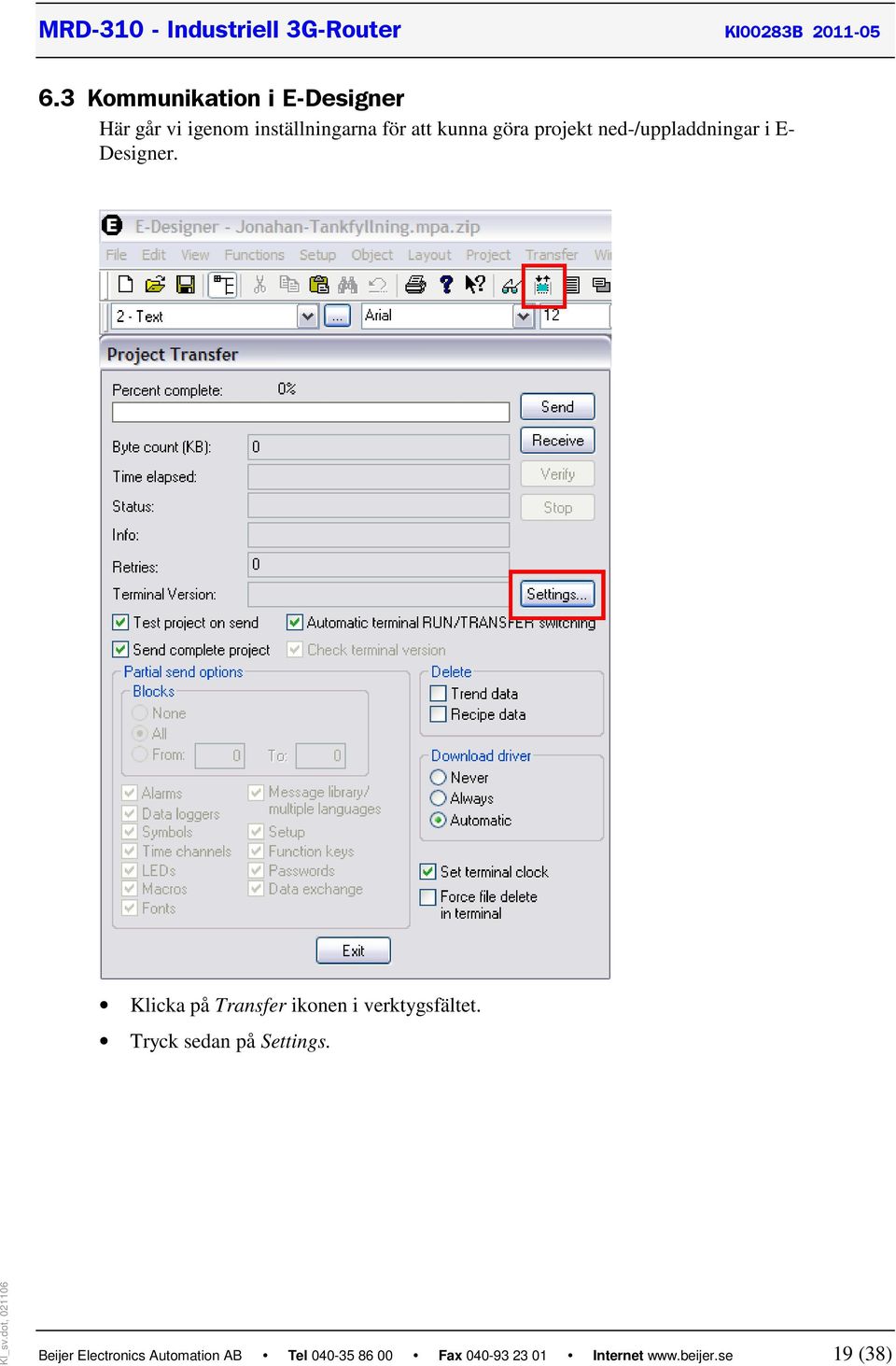

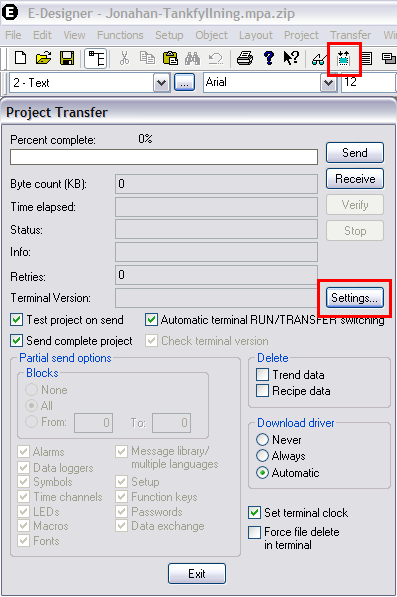

19 6.3 Kommunikation i E-Designer Här går vi igenom inställningarna för att kunna göra projekt ned-/uppladdningar i E- Designer. Klicka på Transfer ikonen i verktygsfältet. Tryck sedan på Settings. Beijer Electronics Automation AB Tel Fax Internet 19 (38)

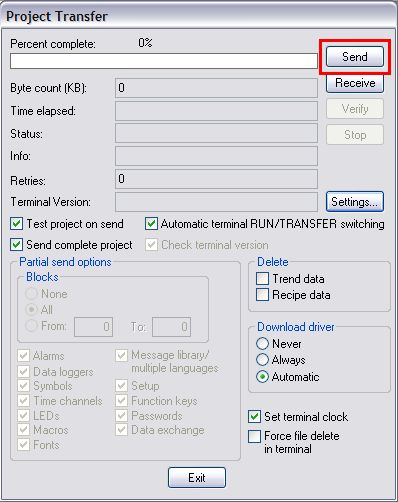

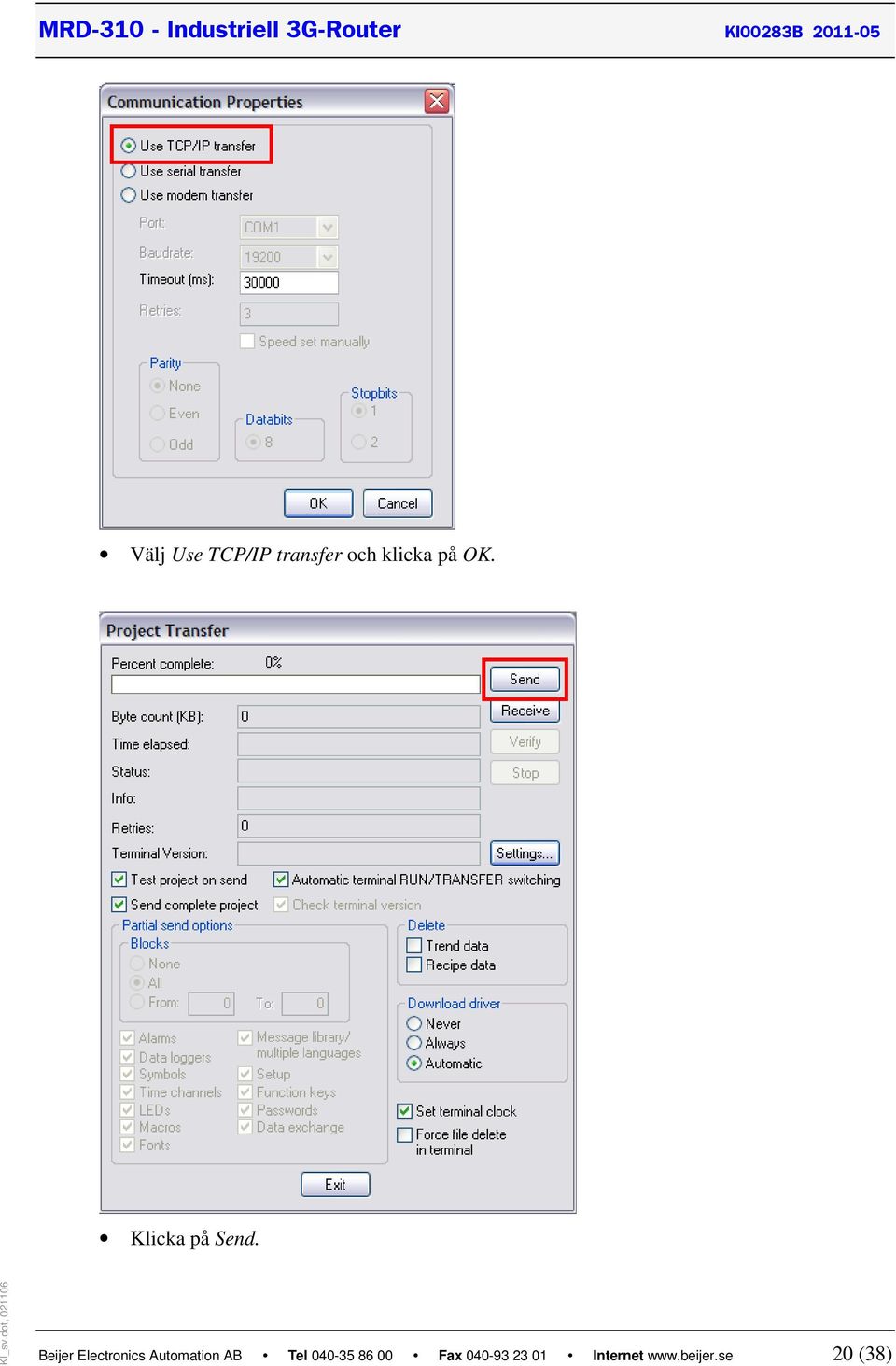

20 Välj Use TCP/IP transfer och klicka på OK. Klicka på Send. Beijer Electronics Automation AB Tel Fax Internet 20 (38)

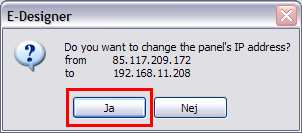

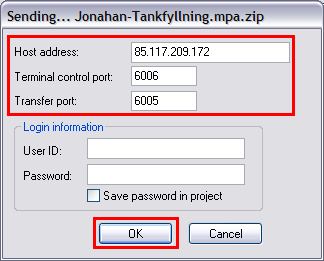

21 Fyll i den publika IP-adressen till MDR-310. Skriv portnummer till terminalen (default 6001 och 6000), om de ändrades i Kap 6.2. Klicka OK. Klicka Ja. Notera! När man väljer Ja i ovanstående dialog ändras inte IP adressen i terminalen. Beijer Electronics Automation AB Tel Fax Internet 21 (38)

22 7 Inställningar i GX IEC Developer 7.1 IP-inställningar i QJ71E71 För att ställa in IP-adressen för Q-systemets ethernetmodul, klickar man på Network (1), Ethernet/CC IE/MELSECNET (2) och Operational settings (4) och skriver in adressen under Ethernet operations. Stationsnummret (3) för det första Q-systemet sätts till 2. Beijer Electronics Automation AB Tel Fax Internet 22 (38)

23 Samma inställningar görs i det andra Q-systemets ethernetmodul, men med annan IP-adress och stationsnummer. Beijer Electronics Automation AB Tel Fax Internet 23 (38)

24 7.2 Routerinställning i QJ71E71 Inställningarna för routern måste också göras i Network parameters, under Network (1), Ethernet/CC IE/MELSECNET (2) och Router relay parameter (3). Skriv in MRD-310:ans IP-adress som Default router IP address (4). Beijer Electronics Automation AB Tel Fax Internet 24 (38)

25 7.3 IP- och routerinställningar i QnUDE För att ställa in IP-adressen för QnUDE CPU:n, klickar man på PLC under Parametrarna och öppnar fliken Built in Ethernet port. Skriv in adressen, subnätmask och router adress. Genom att klicka på knappen Open settings sätt portarna som man vill använda under Ethernet operations. Default port för GX IEC Developer är 5007 med protokollet TCP. Beijer Electronics Automation AB Tel Fax Internet 25 (38)

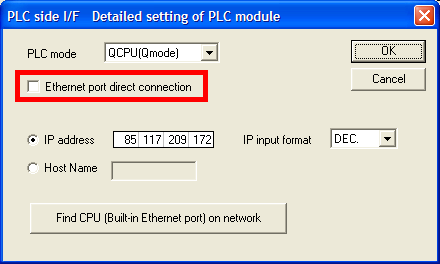

26 Vid överföring välj TCP i PC side I/F Ethernet board, samt skriv in IP adressen för MRD-310 måste man gå in i PLC side I/F PLC module. Om det inte går att välja TCP i bilden ovan klicka ur rutan Ethernet port direct connection i PLC side I/F PLC module. Beijer Electronics Automation AB Tel Fax Internet 26 (38)

27 7.4 IP-Inställningar för FX3U-ENET IP-adressen för FX3U-ENET-systemet görs genom att klicka på Module Configuration (1), Configure module (2) och Operational settings (3). Beijer Electronics Automation AB Tel Fax Internet 27 (38)

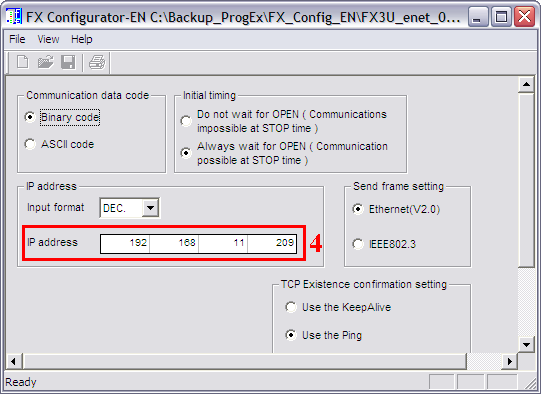

28 Skriv in IP-adressen (4) för terminalen som ethernetmodulen skall kommunicera med. Beijer Electronics Automation AB Tel Fax Internet 28 (38)

29 7.5 Routerinställningar i FX3U-ENET Dubbelklicka på Module Configuration (1). Klicka på Configure module (2). Tryck sedan på Router relay parameter (3). Beijer Electronics Automation AB Tel Fax Internet 29 (38)

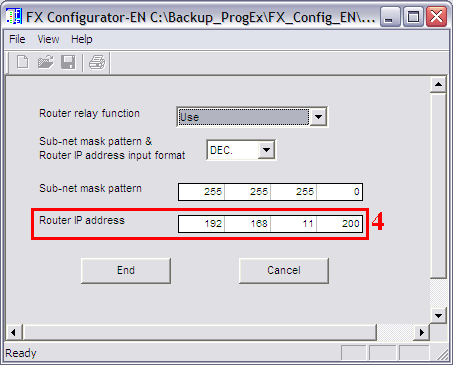

30 Välj Use i Router relay function (4). Skriv in IP-adressen för MRD-310:an. Beijer Electronics Automation AB Tel Fax Internet 30 (38)

31 7.6 Kommunikation med QJ71E71 Klicka på Online i verktygsmenyn och Transfer Setup för att ställa in station och protokoll på Q-systemet. Ange också den publika IP-adressen till MRD-310. Beijer Electronics Automation AB Tel Fax Internet 31 (38)

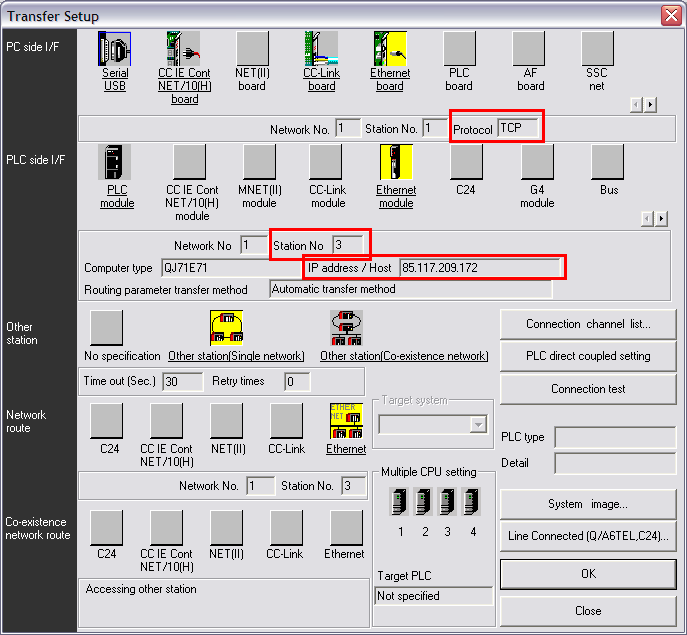

32 För station 3 sätts protokollet till TCP, detta pga portforward funktionen i MRD-310. GX IEC Developer använder sig av port 5001 UDP eller 5002 TCP vid projektöverföring och online hantering till Q-systemets ethernet modul. Eftersom man måste gå mot unikt portnummer i MRD-310:an, kan man endast direktansluta till två ethernet moduler. Beijer Electronics Automation AB Tel Fax Internet 32 (38)

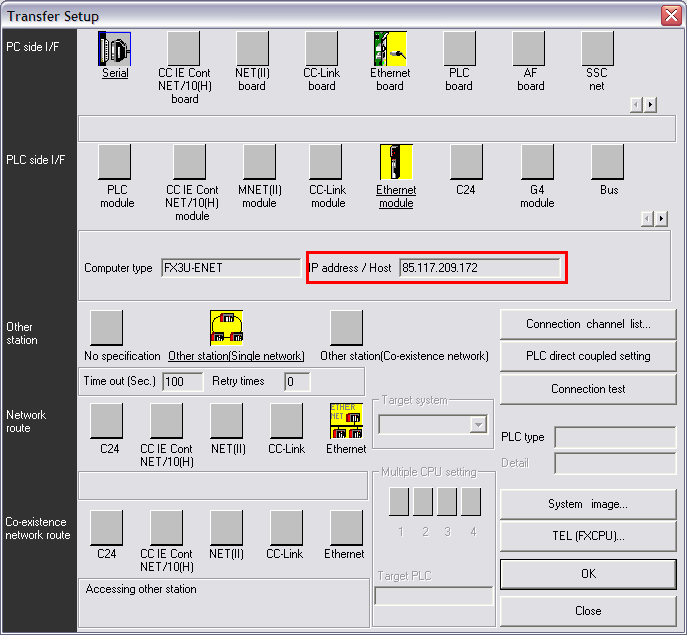

33 7.7 Kommunikation med FX3U-ENET Klicka på Ethernet board och Ethernet module och skriv in den publika IP-adressen för MRD-310. GX IEC Developer använder sig av port 5551 TCP vid projektöverföring och online hantering till FX3U-systemets ethernet modul. Eftersom man måste gå mot unikt portnummer i MRD- 310:an, kan man endast direktansluta till en ethernet modul. Beijer Electronics Automation AB Tel Fax Internet 33 (38)

34 8 Transparent mode med FX-system (seriellt anslutet till terminalen) Med hjälp av Serial/IP kan man skapa en virtuell COM-port för att via ethernet komma åt ett FX-system som sitter seriellt kopplad till en E1000-terminal via transparent mode. 8.1 Inställningar I E-Designer Starta E-Designer projektet Gå in i meny Setup - Peripherals Dra och släpp Transparent mode under Ethernet Högerklicka på Transparent mode och välj Properties Gör inställningar enligt bilden nedan Observera! IP-adress och portnummer skall stämma överens med inställningarna i Serial/IP. Portnummret som används i Serial/IP ska läggas till i Port forwards i MRD-310:an. (Se Kap.5.5) Beijer Electronics Automation AB Tel Fax Internet 34 (38)

35 8.2 Inställningar i Serial/IP Installera och starta Serial/IP Skriv in IP-adressen som SIM-kortet i MRD-310 har, samt ett portnummer ex. 6004, som används på föregående sida. Välj COM-port. (COM5 eller högre). Klicka på knappen Configuration Wizard. Notera! Samma sak måste göras om den seriella porten på MRD:n används. Beijer Electronics Automation AB Tel Fax Internet 35 (38)

36 Klicka på knappen Start. Förbindelsen till terminalen är öppen. Beijer Electronics Automation AB Tel Fax Internet 36 (38)

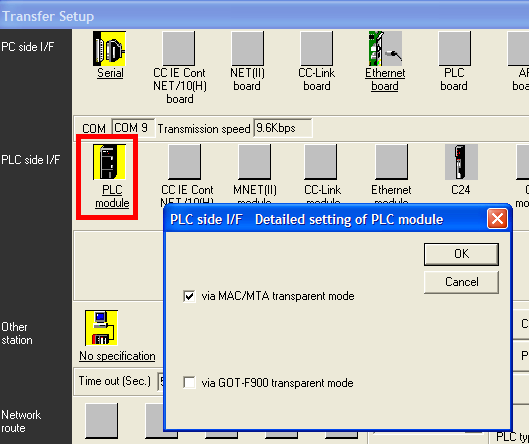

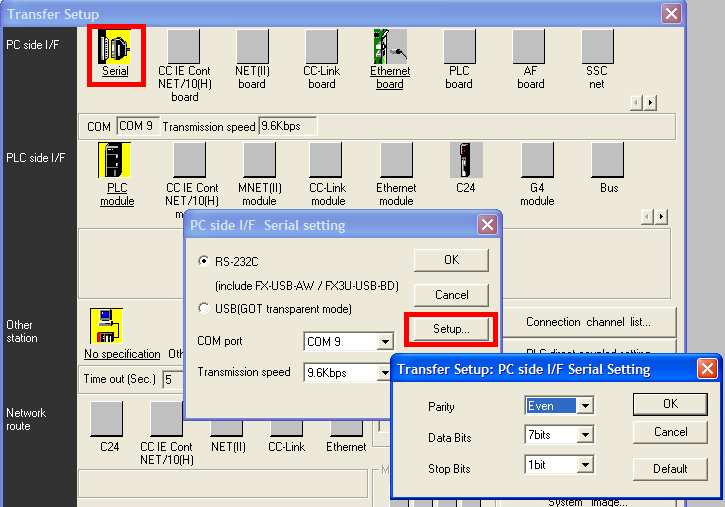

37 8.3 Inställningar i GX IEC Developer Klicka på Online i verktygsmenyn och välj Transfer Setup. Använd den virtuella com-port som skapats i Serial/IP. Beijer Electronics Automation AB Tel Fax Internet 37 (38)

38 Beijer Electronics Automation AB Tel Fax Internet 38 (38)
