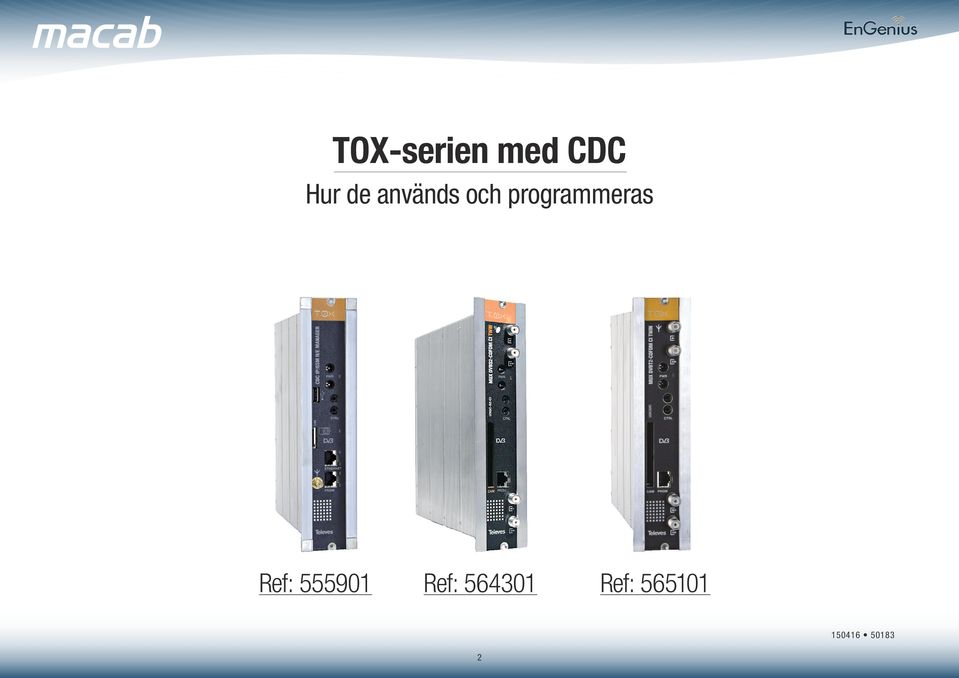

1 TOX-serien med CDC Hur de används och programmeras Ref: Ref: Ref:

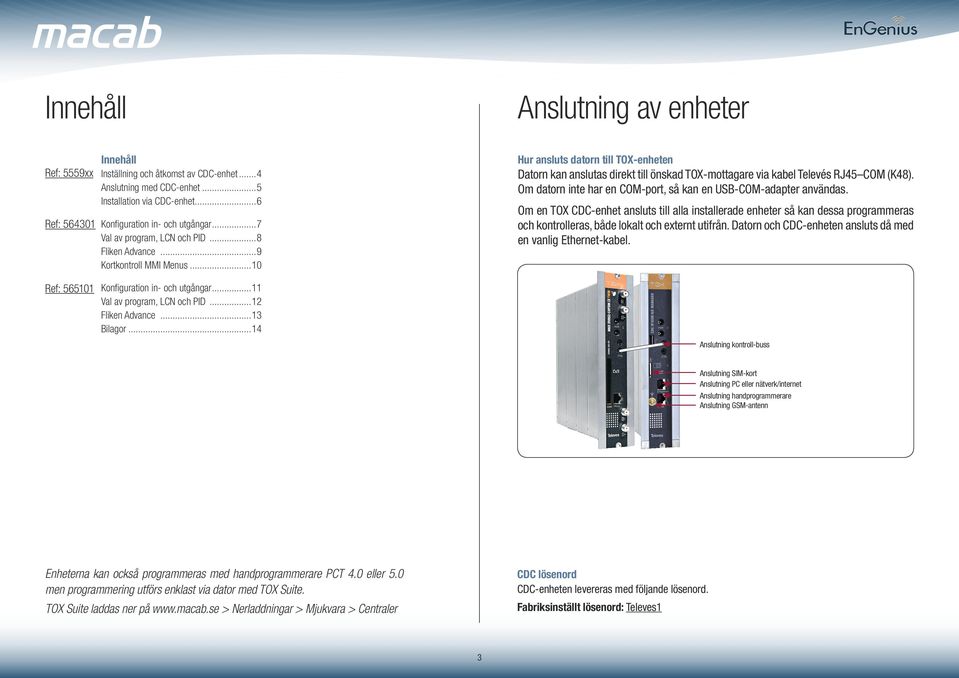

2 Innehåll Anslutning av enheter Ref: 5559xx Ref: Ref: Innehåll Inställning och åtkomst av CDC-enhet...4 Anslutning med CDC-enhet...5 Installation via CDC-enhet...6 Konfiguration in- och utgångar...7 Val av program, LCN och PID...8 Fliken Advance...9 Kortkontroll MMI Menus...10 Konfiguration in- och utgångar...11 Val av program, LCN och PID...12 Fliken Advance...13 Bilagor...14 Hur ansluts datorn till TOX-enheten Datorn kan anslutas direkt till önskad TOX-mottagare via kabel Televés RJ45 COM (K48). Om datorn inte har en COM-port, så kan en USB-COM-adapter användas. Om en TOX CDC-enhet ansluts till alla installerade enheter så kan dessa programmeras och kontrolleras, både lokalt och externt utifrån. Datorn och CDC-enheten ansluts då med en vanlig Ethernet-kabel. Anslutning kontroll-buss Anslutning SIM-kort Anslutning PC eller nätverk/internet Anslutning handprogrammerare Anslutning GSM-antenn Enheterna kan också programmeras med handprogrammerare PCT 4.0 eller 5.0 men programmering utförs enklast via dator med TOX Suite. TOX Suite laddas ner på > Nerladdningar > Mjukvara > Centraler CDC lösenord CDC-enheten levereras med följande lösenord. Fabriksinställt lösenord: Televes1 3

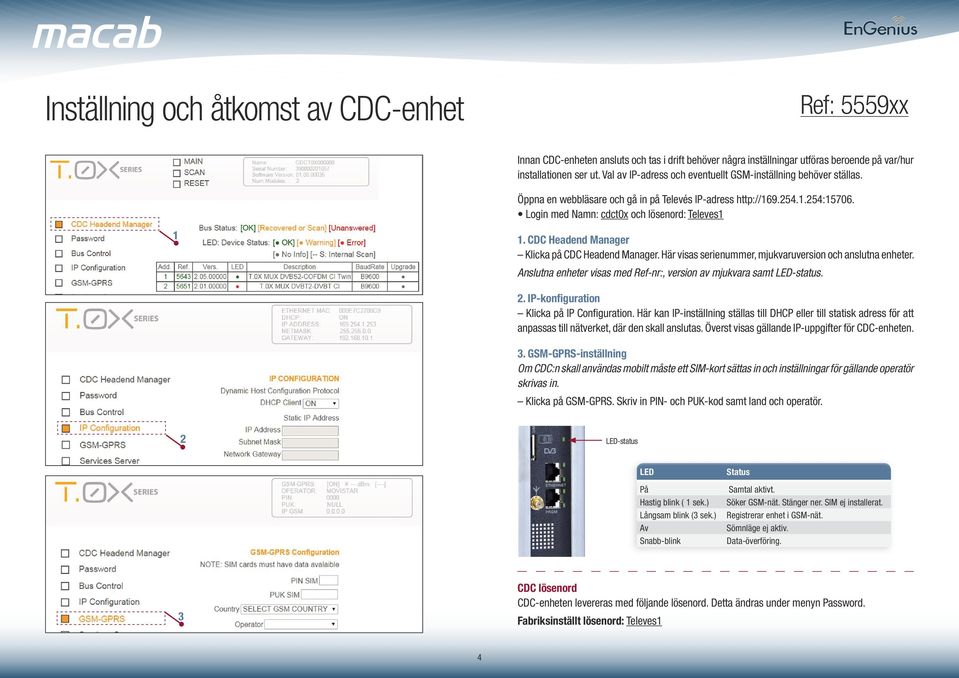

3 Inställning och åtkomst av CDC-enhet Ref: 5559xx Innan CDC-enheten ansluts och tas i drift behöver några inställningar utföras beroende på var/hur installationen ser ut. Val av IP-adress och eventuellt GSM-inställning behöver ställas. Öppna en webbläsare och gå in på Televés IP-adress Login med Namn: cdct0x och lösenord: Televes CDC Headend Manager Klicka på CDC Headend Manager. Här visas serienummer, mjukvaruversion och anslutna enheter. Anslutna enheter visas med Ref-nr:, version av mjukvara samt LED-status. 2. IP-konfiguration Klicka på IP Configuration. Här kan IP-inställning ställas till DHCP eller till statisk adress för att anpassas till nätverket, där den skall anslutas. Överst visas gällande IP-uppgifter för CDC-enheten. 3. GSM-GPRS-inställning Om CDC:n skall användas mobilt måste ett SIM-kort sättas in och inställningar för gällande operatör skrivas in. Klicka på GSM-GPRS. Skriv in PIN- och PUK-kod samt land och operatör. 2 LED-status LED Status På Samtal aktivt. Hastig blink ( 1 sek.) Söker GSM-nät. Stänger ner. SIM ej installerat. Långsam blink (3 sek.) Registrerar enhet i GSM-nät. Av Sömnläge ej aktiv. Snabb-blink Data-överföring. 3 CDC lösenord CDC-enheten levereras med följande lösenord. Detta ändras under menyn Password. Fabriksinställt lösenord: Televes1 4

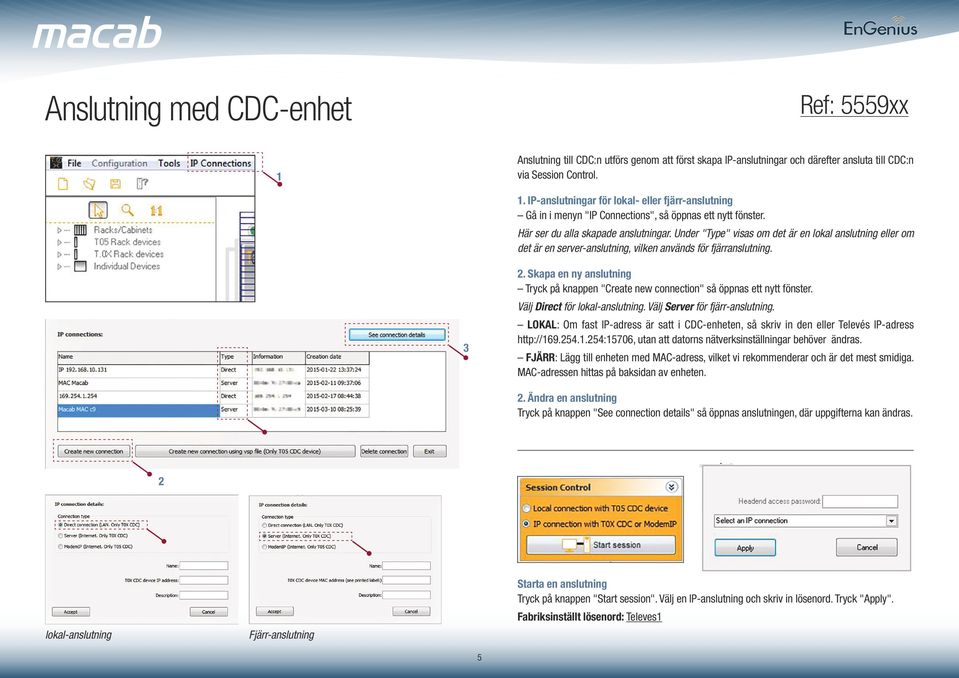

4 Anslutning med CDC-enhet Ref: 5559xx 1 Anslutning till CDC:n utförs genom att först skapa IP-anslutningar och därefter ansluta till CDC:n via Session Control. 1. IP-anslutningar för lokal- eller fjärr-anslutning Gå in i menyn "IP Connections", så öppnas ett nytt fönster. Här ser du alla skapade anslutningar. Under "Type" visas om det är en lokal anslutning eller om det är en server-anslutning, vilken används för fjärranslutning Skapa en ny anslutning Tryck på knappen "Create new connection" så öppnas ett nytt fönster. Välj Direct för lokal-anslutning. Välj Server för fjärr-anslutning. LOKAL: Om fast IP-adress är satt i CDC-enheten, så skriv in den eller Televés IP-adress utan att datorns nätverksinställningar behöver ändras. FJÄRR: Lägg till enheten med MAC-adress, vilket vi rekommenderar och är det mest smidiga. MAC-adressen hittas på baksidan av enheten. 2. Ändra en anslutning Tryck på knappen "See connection details" så öppnas anslutningen, där uppgifterna kan ändras. 2 lokal-anslutning Fjärr-anslutning Starta en anslutning Tryck på knappen "Start session". Välj en IP-anslutning och skriv in lösenord. Tryck "Apply". Fabriksinställt lösenord: Televes1 5

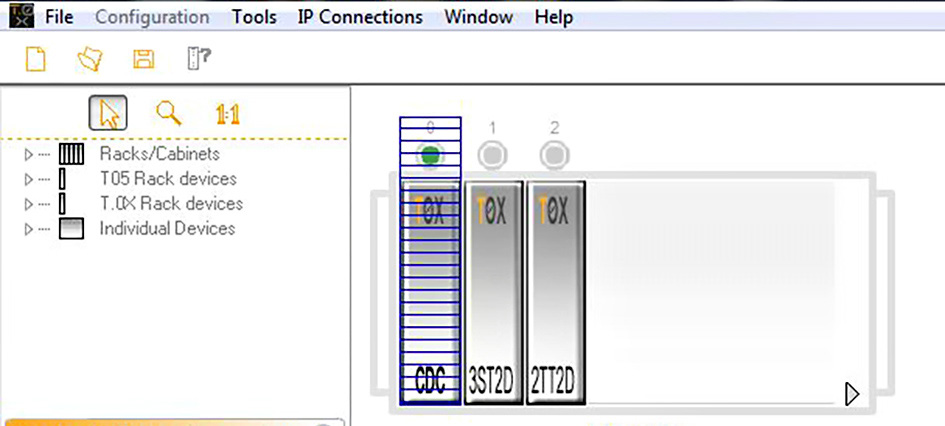

5 Installation via CDC-enhet Ref: 5559xx Först skall enheter anslutna till CDC:n skannas av. Därefter skall de laddas upp för hantering. 1. Skanna enheter "Report..." Tryck på knappen "Report about modules connected to CDC", så öppnas ett nytt fönster. Välj Automatic för Scan Mode och tryck knappen "Start scan". Alla enheter anslutna till CDC:n hittas och visas i listan. Tryck "Quit" för att stänga fönstret Ladda enheter "Load..." Tryck på knappen "Load the modules connected to CDC". Ett fönster visar när enheterna laddas. Om nya enheter har anslutits i efterhand, så bocka i rutan innan enheterna laddas in. Stäng fönstret CDC Management och då visas alla CDC:ns anslutna enheter. 3. Programmera laddade enheter Dubbelklicka på önskad TOX-enhet, för att programmera och kontrollera den. 3 OBS! Alla TOX-enheter som ansluts till en CDC-enhet, måste anslutas med en handprogrammerare och komunikationsadressen måste ändras till olika, så ingen enhet har samma adress. 6

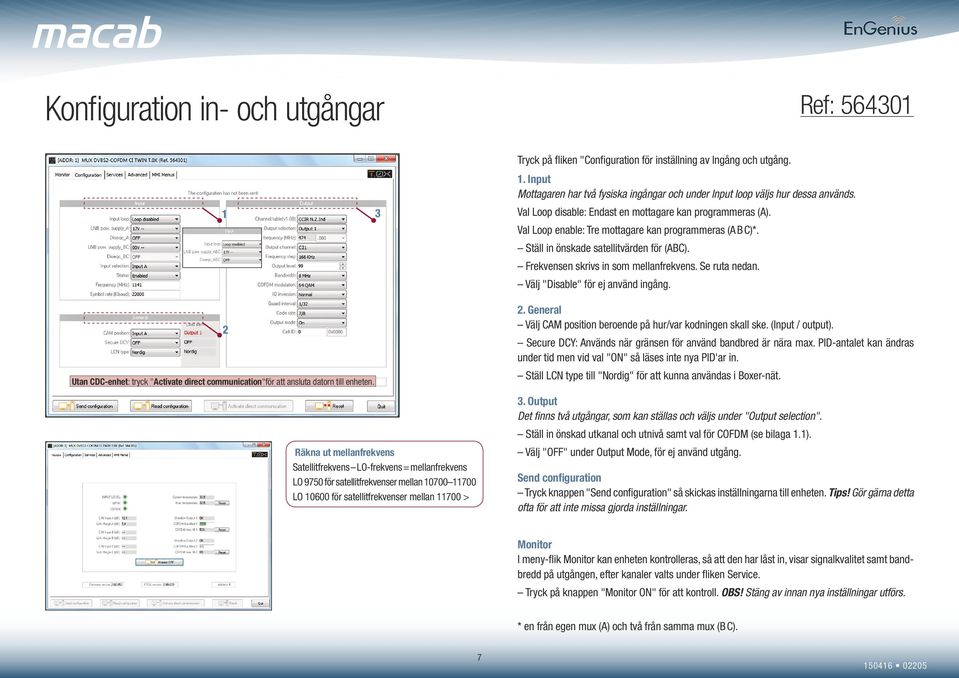

6 Konfiguration in- och utgångar Ref: Tryck på fliken "Configuration för inställning av Ingång och utgång. 1. Input Mottagaren har två fysiska ingångar och under Input loop väljs hur dessa används. Val Loop disable: Endast en mottagare kan programmeras (A). Val Loop enable: Tre mottagare kan programmeras (A B C)*. Ställ in önskade satellitvärden för (ABC). Frekvensen skrivs in som mellanfrekvens. Se ruta nedan. Välj "Disable" för ej använd ingång. 2 Utan CDC-enhet: tryck "Activate direct communication"för att ansluta datorn till enheten. Räkna ut mellanfrekvens Satellitfrekvens LO-frekvens = mellanfrekvens LO 9750 för satellitfrekvenser mellan LO för satellitfrekvenser mellan > 2. General Välj CAM position beroende på hur/var kodningen skall ske. (Input / output). Secure DCY: Används när gränsen för använd bandbred är nära max. PID-antalet kan ändras under tid men vid val "ON" så läses inte nya PID'ar in. Ställ LCN type till "Nordig" för att kunna användas i Boxer-nät. 3. Output Det finns två utgångar, som kan ställas och väljs under "Output selection". Ställ in önskad utkanal och utnivå samt val för COFDM (se bilaga 1.1). Välj "OFF" under Output Mode, för ej använd utgång. Send configuration Tryck knappen "Send configuration" så skickas inställningarna till enheten. Tips! Gör gärna detta ofta för att inte missa gjorda inställningar. Monitor I meny-flik Monitor kan enheten kontrolleras, så att den har låst in, visar signalkvalitet samt bandbredd på utgången, efter kanaler valts under fliken Service. Tryck på knappen "Monitor ON" för att kontroll. OBS! Stäng av innan nya inställningar utförs. * en från egen mux (A) och två från samma mux (B C)

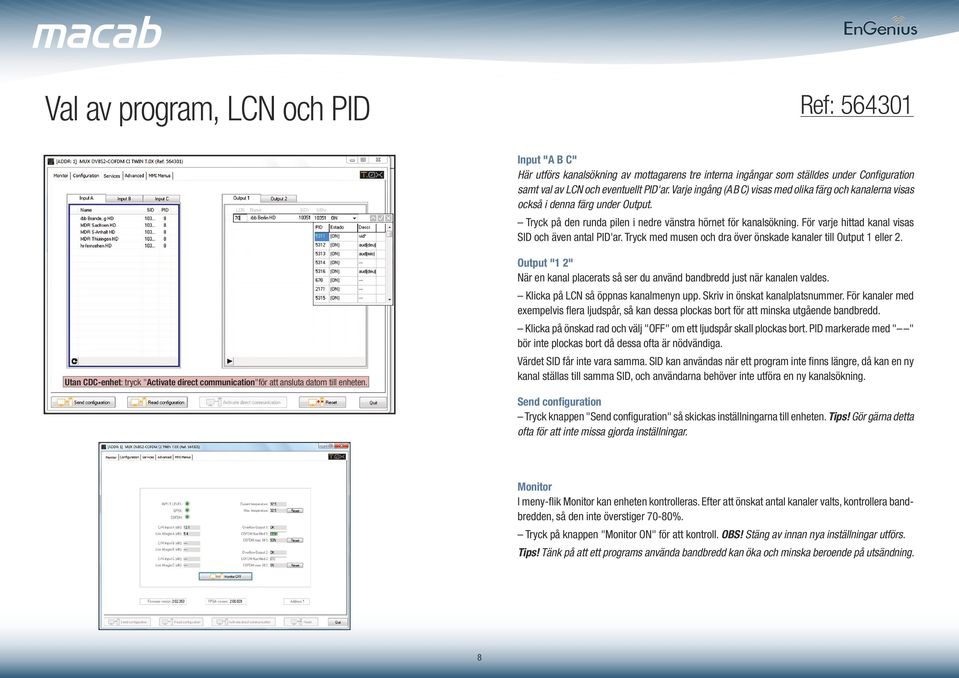

7 Val av program, LCN och PID Ref: Input "A B C" Här utförs kanalsökning av mottagarens tre interna ingångar som ställdes under Configuration samt val av LCN och eventuellt PID'ar. Varje ingång (A B C) visas med olika färg och kanalerna visas också i denna färg under Output. Tryck på den runda pilen i nedre vänstra hörnet för kanalsökning. För varje hittad kanal visas SID och även antal PID'ar. Tryck med musen och dra över önskade kanaler till Output 1 eller 2. Utan CDC-enhet: tryck "Activate direct communication"för att ansluta datorn till enheten. Output "1 2" När en kanal placerats så ser du använd bandbredd just när kanalen valdes. Klicka på LCN så öppnas kanalmenyn upp. Skriv in önskat kanalplatsnummer. För kanaler med exempelvis flera ljudspår, så kan dessa plockas bort för att minska utgående bandbredd. Klicka på önskad rad och välj "OFF" om ett ljudspår skall plockas bort. PID markerade med " " bör inte plockas bort då dessa ofta är nödvändiga. Värdet SID får inte vara samma. SID kan användas när ett program inte finns längre, då kan en ny kanal ställas till samma SID, och användarna behöver inte utföra en ny kanalsökning. Send configuration Tryck knappen "Send configuration" så skickas inställningarna till enheten. Tips! Gör gärna detta ofta för att inte missa gjorda inställningar. Monitor I meny-flik Monitor kan enheten kontrolleras. Efter att önskat antal kanaler valts, kontrollera bandbredden, så den inte överstiger 70-80%. Tryck på knappen "Monitor ON" för att kontroll. OBS! Stäng av innan nya inställningar utförs. Tips! Tänk på att ett programs använda bandbredd kan öka och minska beroende på utsändning. 8

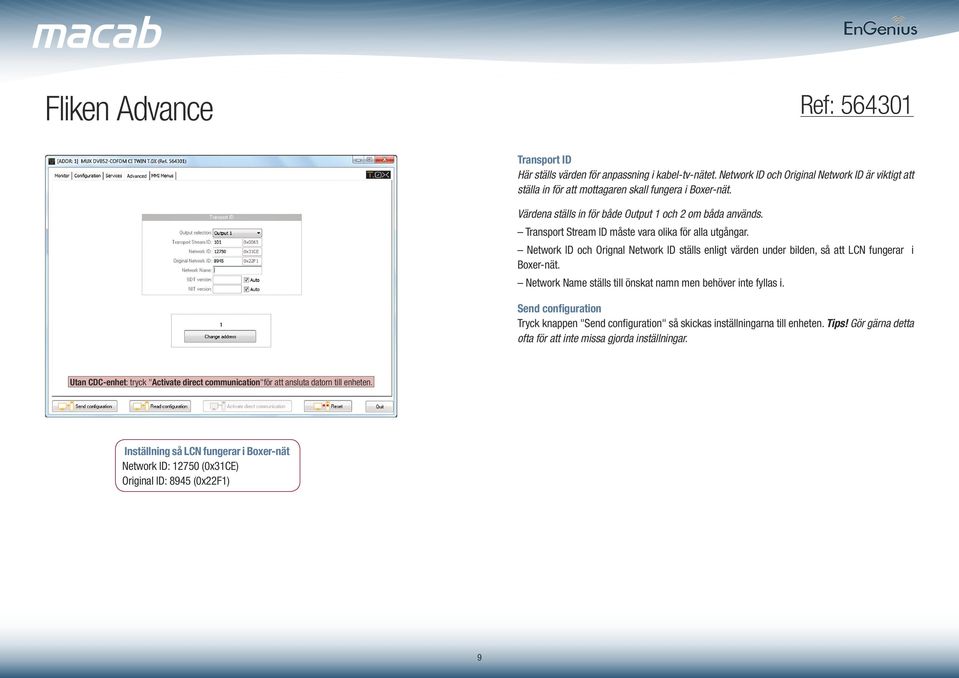

8 Fliken Advance Ref: Transport ID Här ställs värden för anpassning i kabel-tv-nätet. Network ID och Original Network ID är viktigt att ställa in för att mottagaren skall fungera i Boxer-nät. Värdena ställs in för både Output 1 och 2 om båda används. Transport Stream ID måste vara olika för alla utgångar. Network ID och Orignal Network ID ställs enligt värden under bilden, så att LCN fungerar i Boxer-nät. Network Name ställs till önskat namn men behöver inte fyllas i. Send configuration Tryck knappen "Send configuration" så skickas inställningarna till enheten. Tips! Gör gärna detta ofta för att inte missa gjorda inställningar. Utan CDC-enhet: tryck "Activate direct communication"för att ansluta datorn till enheten. Inställning så LCN fungerar i Boxer-nät Network ID: (0x31CE) Original ID: 8945 (0x22F1) 9

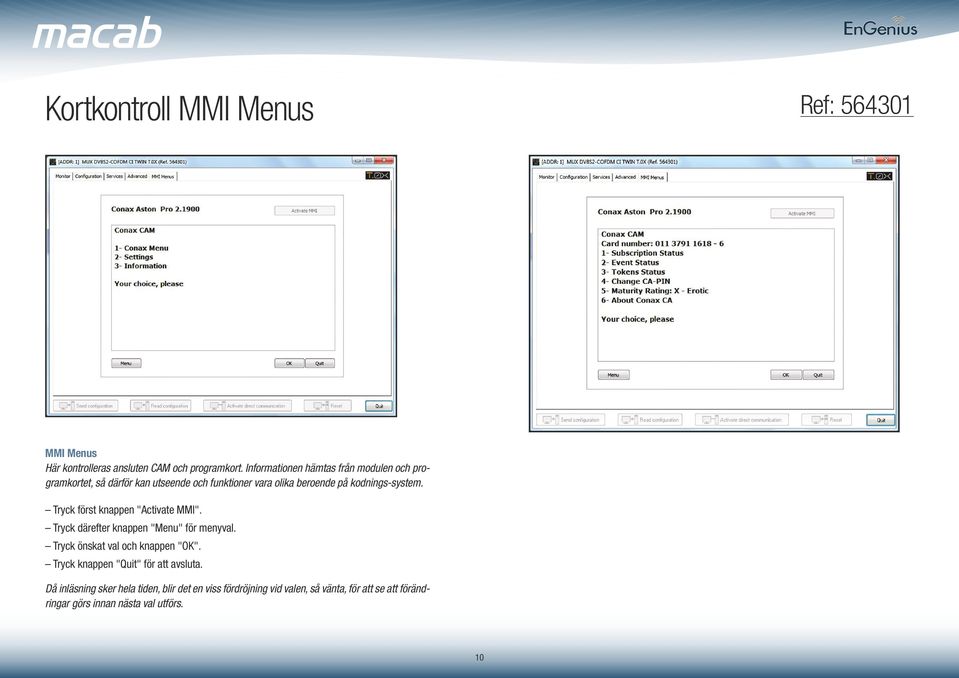

9 Kortkontroll MMI Menus Ref: MMI Menus Här kontrolleras ansluten CAM och programkort. Informationen hämtas från modulen och programkortet, så därför kan utseende och funktioner vara olika beroende på kodnings-system. Tryck först knappen "Activate MMI". Tryck därefter knappen "Menu" för menyval. Tryck önskat val och knappen "OK". Tryck knappen "Quit" för att avsluta. Då inläsning sker hela tiden, blir det en viss fördröjning vid valen, så vänta, för att se att förändringar görs innan nästa val utförs. 10

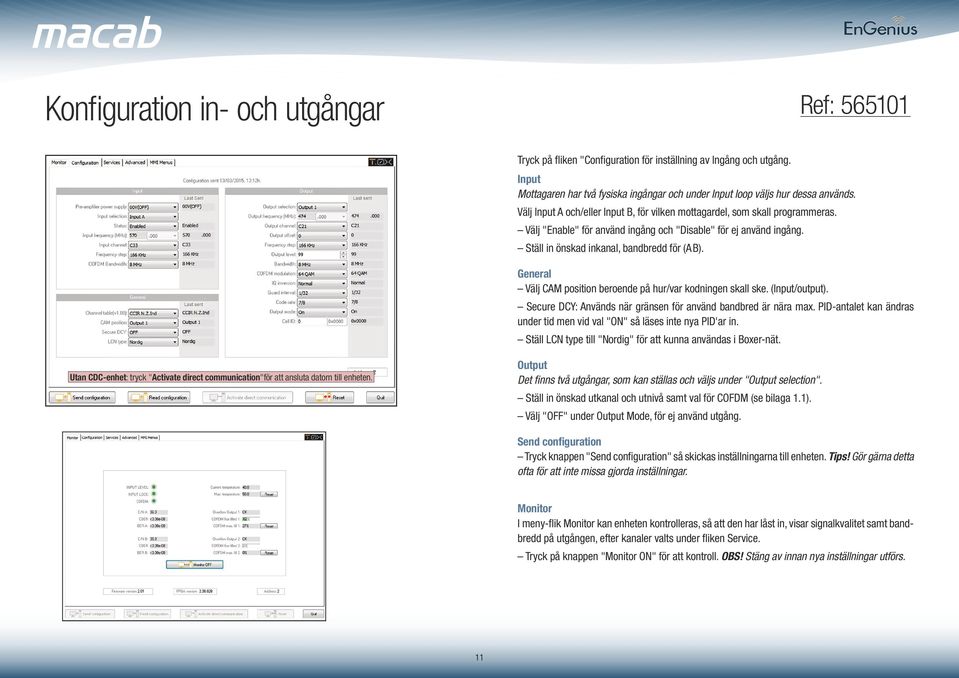

10 Konfiguration in- och utgångar Ref: Tryck på fliken "Configuration för inställning av Ingång och utgång. Input Mottagaren har två fysiska ingångar och under Input loop väljs hur dessa används. Välj Input A och/eller Input B, för vilken mottagardel, som skall programmeras. Välj "Enable" för använd ingång och "Disable" för ej använd ingång. Ställ in önskad inkanal, bandbredd för (A B). General Välj CAM position beroende på hur/var kodningen skall ske. (Input/output). Secure DCY: Används när gränsen för använd bandbred är nära max. PID-antalet kan ändras under tid men vid val "ON" så läses inte nya PID'ar in. Ställ LCN type till "Nordig" för att kunna användas i Boxer-nät. Utan CDC-enhet: tryck "Activate direct communication"för att ansluta datorn till enheten. Output Det finns två utgångar, som kan ställas och väljs under "Output selection". Ställ in önskad utkanal och utnivå samt val för COFDM (se bilaga 1.1). Välj "OFF" under Output Mode, för ej använd utgång. Send configuration Tryck knappen "Send configuration" så skickas inställningarna till enheten. Tips! Gör gärna detta ofta för att inte missa gjorda inställningar. Monitor I meny-flik Monitor kan enheten kontrolleras, så att den har låst in, visar signalkvalitet samt bandbredd på utgången, efter kanaler valts under fliken Service. Tryck på knappen "Monitor ON" för att kontroll. OBS! Stäng av innan nya inställningar utförs. 11

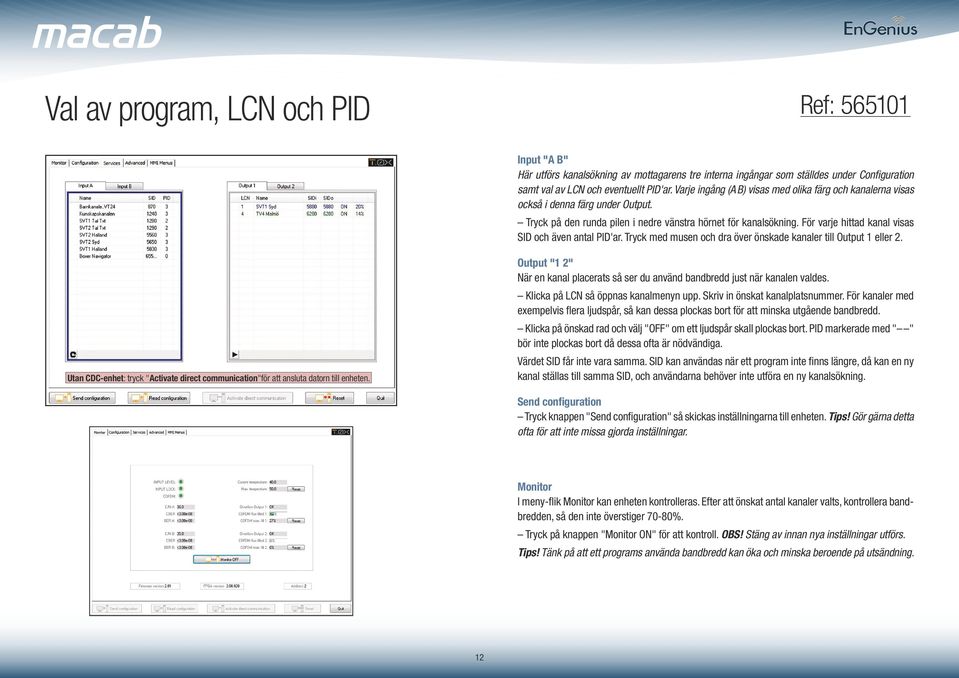

11 Val av program, LCN och PID Ref: Input "A B" Här utförs kanalsökning av mottagarens tre interna ingångar som ställdes under Configuration samt val av LCN och eventuellt PID'ar. Varje ingång (A B) visas med olika färg och kanalerna visas också i denna färg under Output. Tryck på den runda pilen i nedre vänstra hörnet för kanalsökning. För varje hittad kanal visas SID och även antal PID'ar. Tryck med musen och dra över önskade kanaler till Output 1 eller 2. Utan CDC-enhet: tryck "Activate direct communication"för att ansluta datorn till enheten. Output "1 2" När en kanal placerats så ser du använd bandbredd just när kanalen valdes. Klicka på LCN så öppnas kanalmenyn upp. Skriv in önskat kanalplatsnummer. För kanaler med exempelvis flera ljudspår, så kan dessa plockas bort för att minska utgående bandbredd. Klicka på önskad rad och välj "OFF" om ett ljudspår skall plockas bort. PID markerade med " " bör inte plockas bort då dessa ofta är nödvändiga. Värdet SID får inte vara samma. SID kan användas när ett program inte finns längre, då kan en ny kanal ställas till samma SID, och användarna behöver inte utföra en ny kanalsökning. Send configuration Tryck knappen "Send configuration" så skickas inställningarna till enheten. Tips! Gör gärna detta ofta för att inte missa gjorda inställningar. Monitor I meny-flik Monitor kan enheten kontrolleras. Efter att önskat antal kanaler valts, kontrollera bandbredden, så den inte överstiger 70-80%. Tryck på knappen "Monitor ON" för att kontroll. OBS! Stäng av innan nya inställningar utförs. Tips! Tänk på att ett programs använda bandbredd kan öka och minska beroende på utsändning. 12

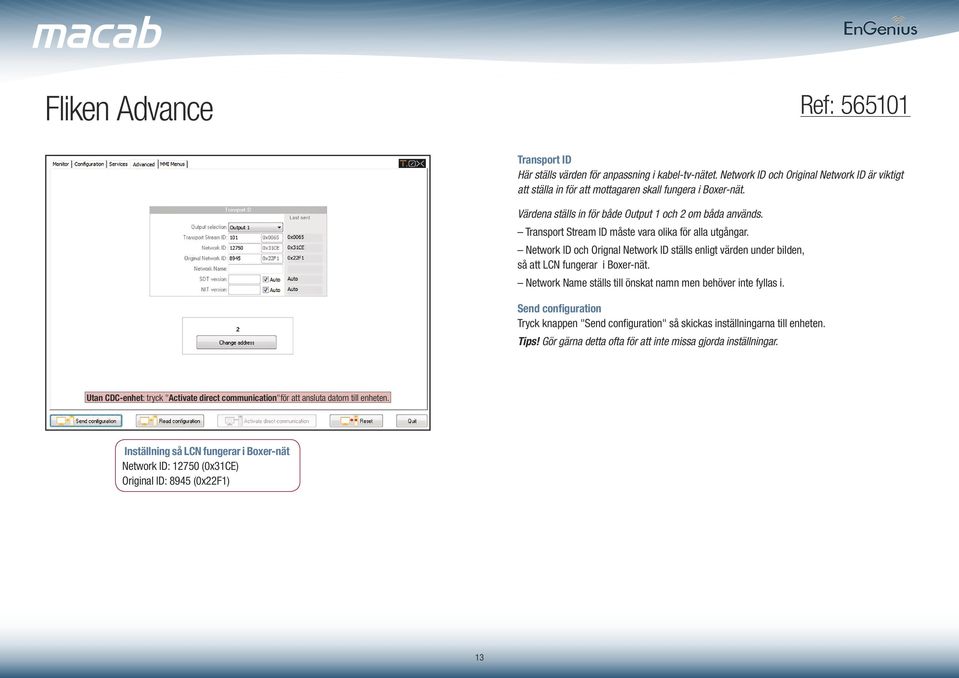

12 Fliken Advance Ref: Transport ID Här ställs värden för anpassning i kabel-tv-nätet. Network ID och Original Network ID är viktigt att ställa in för att mottagaren skall fungera i Boxer-nät. Värdena ställs in för både Output 1 och 2 om båda används. Transport Stream ID måste vara olika för alla utgångar. Network ID och Orignal Network ID ställs enligt värden under bilden, så att LCN fungerar i Boxer-nät. Network Name ställs till önskat namn men behöver inte fyllas i. Send configuration Tryck knappen "Send configuration" så skickas inställningarna till enheten. Tips! Gör gärna detta ofta för att inte missa gjorda inställningar. Utan CDC-enhet: tryck "Activate direct communication"för att ansluta datorn till enheten. Inställning så LCN fungerar i Boxer-nät Network ID: (0x31CE) Original ID: 8945 (0x22F1) 13

13 Kortkontroll MMI Menus Ref: MMI Menus Här kontrolleras ansluten CAM och programkort. Informationen hämtas från modulen och programkortet, så därför kan utseende och funktioner vara olika beroende på kodnings-system. Tryck först knappen "Activate MMI". Tryck därefter knappen "Menu" för menyval. Tryck önskat val och knappen "OK". Tryck knappen "Quit" för att avsluta. Då inläsning sker hela tiden, blir det en viss fördröjning vid valen, så vänta, för att se att förändringar görs innan nästa val utförs. 14

14 Bilagor Satellitfrekvenser hittas på nedanstående adresser Max kapacitet 8 MHz Max kapacitet 7 MHz 1.1: Beroende på COFDM-inställning under Output, så ändras bandbredden. 15
