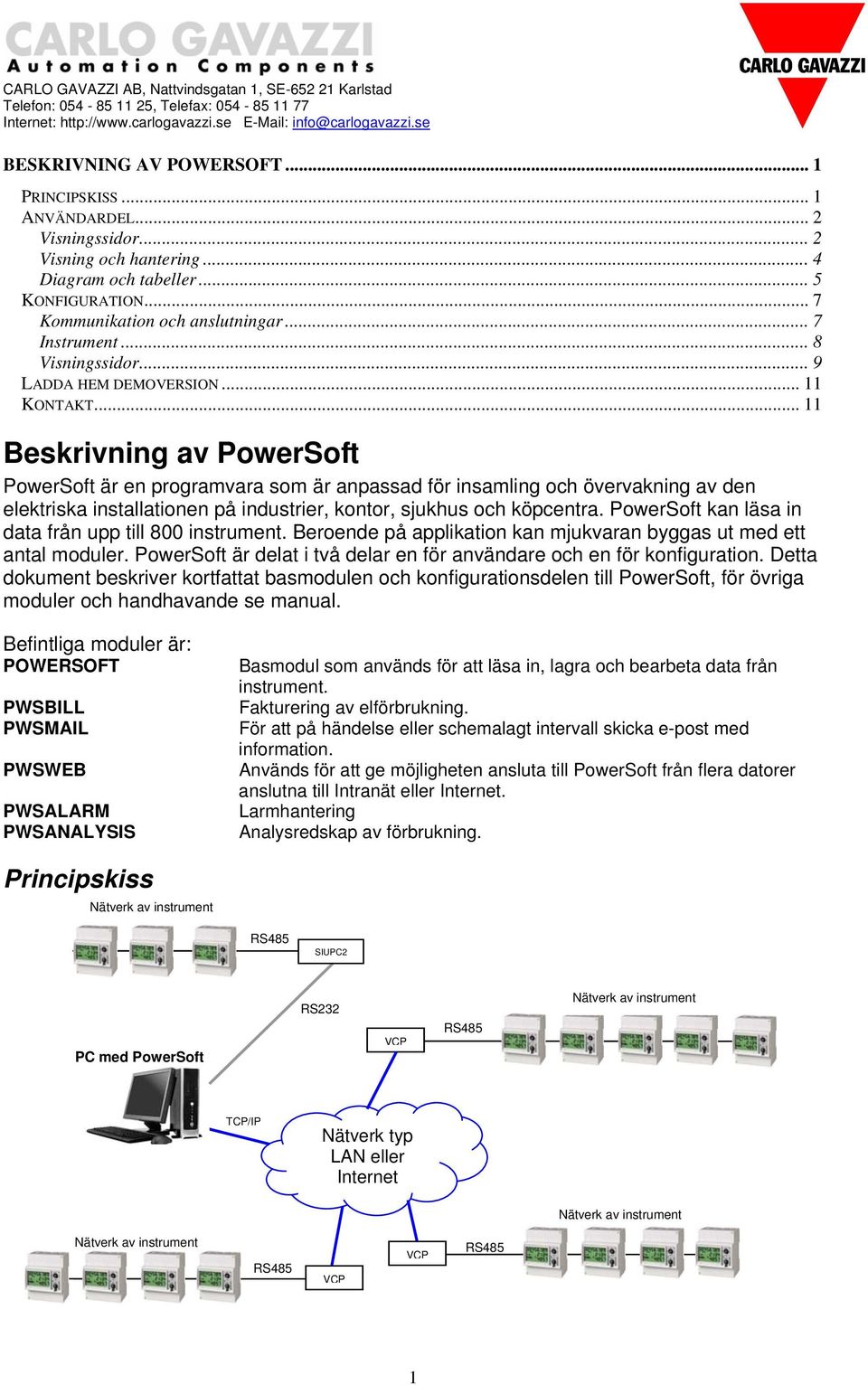

1 BESKRIVNING AV POWERSOFT... 1 PRINCIPSKISS... 1 ANVÄNDARDEL... 2 Visningssidor... 2 Visning och hantering... 4 Diagram och tabeller... 5 KONFIGURATION... 7 Kommunikation och anslutningar... 7 Instrument... 8 Visningssidor... 9 LADDA HEM DEMOVERSION KONTAKT Beskrivning av PowerSoft PowerSoft är en programvara som är anpassad för insamling och övervakning av den elektriska installationen på industrier, kontor, sjukhus och köpcentra. PowerSoft kan läsa in data från upp till 800 instrument. Beroende på applikation kan mjukvaran byggas ut med ett antal moduler. PowerSoft är delat i två delar en för användare och en för konfiguration. Detta dokument beskriver kortfattat basmodulen och konfigurationsdelen till PowerSoft, för övriga moduler och handhavande se manual. Befintliga moduler är: POWERSOFT PWSBILL PWSMAIL PWSWEB PWSALARM PWSANALYSIS Basmodul som används för att läsa in, lagra och bearbeta data från instrument. Fakturering av elförbrukning. För att på händelse eller schemalagt intervall skicka e-post med information. Används för att ge möjligheten ansluta till PowerSoft från flera datorer anslutna till Intranät eller Internet. Larmhantering Analysredskap av förbrukning. Principskiss Nätverk av instrument RS485 SIUPC2 PC med PowerSoft RS232 VCP RS485 Nätverk av instrument TCP/IP Nätverk typ LAN eller Internet Nätverk av instrument Nätverk av instrument RS485 VCP VCP RS485 1

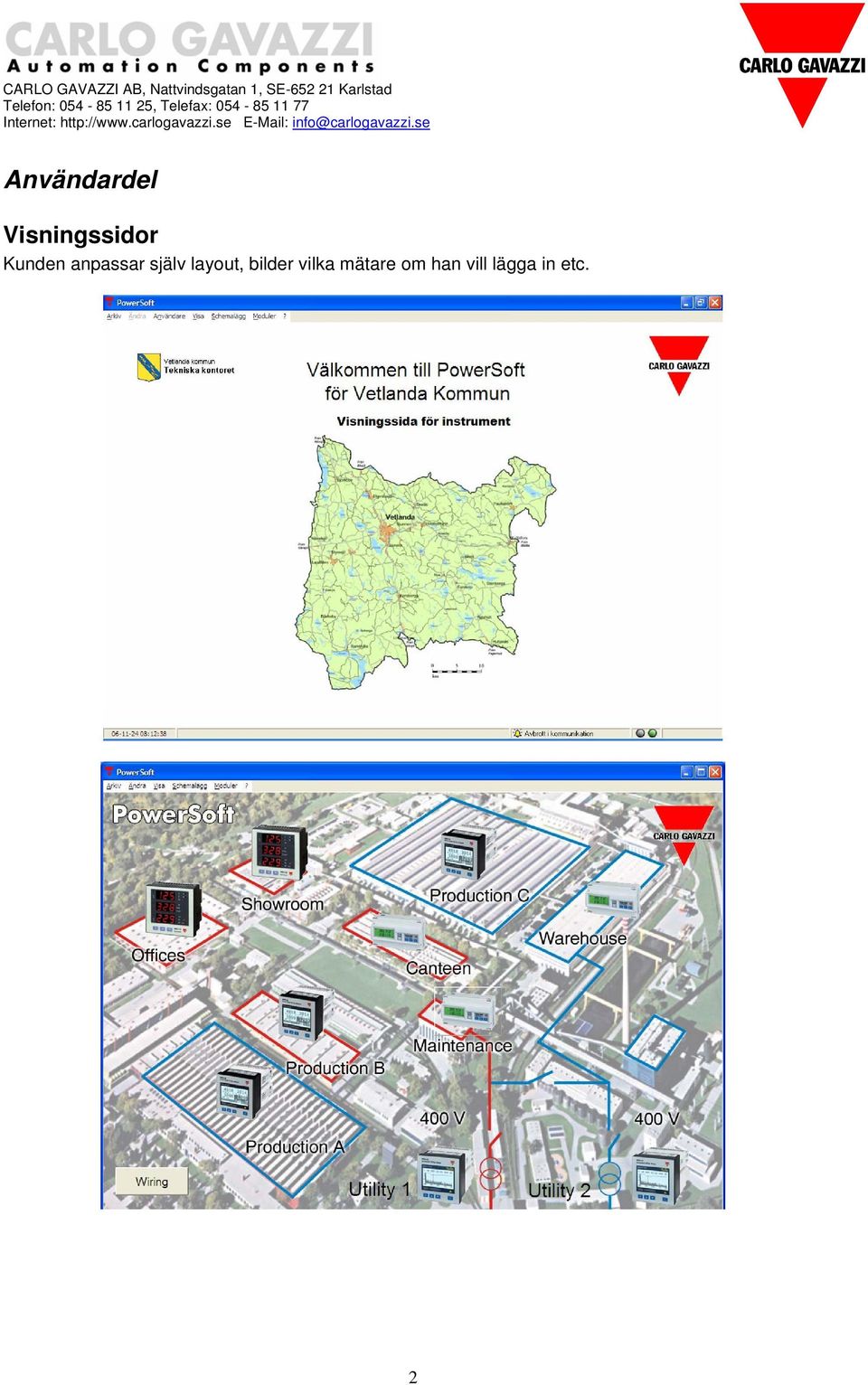

2 Användardel Visningssidor Kunden anpassar själv layout, bilder vilka mätare om han vill lägga in etc. 2

3 3

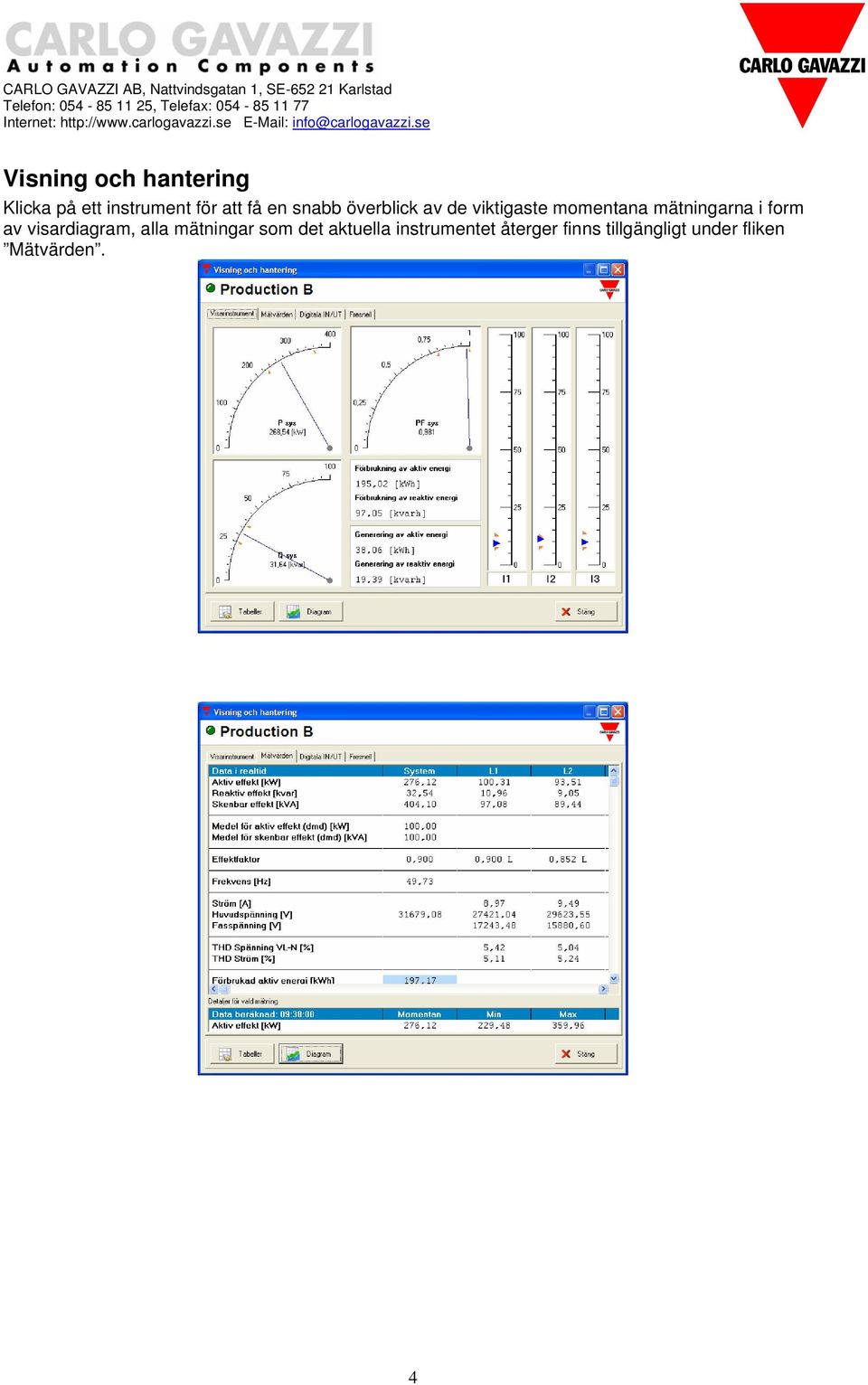

4 Visning och hantering Klicka på ett instrument för att få en snabb överblick av de viktigaste momentana mätningarna i form av visardiagram, alla mätningar som det aktuella instrumentet återger finns tillgängligt under fliken Mätvärden. 4

5 Ifall det anslutna instrumentet är utrustat med en digital utgång kan den under fliken Digitala IN/UT styras, status kan återges med en digital ingång (förutsatt att instrumentet är utrustat med detta). Diagram och tabeller Diagram och tabeller för loggade värden finns tillgängliga via Visning och hantering. Data kan ritas upp i diagram för bearbetning. Skall diagrammen användas i andra dokument är det enkelt att exportera, samma gäller för data i tabellformat som enkelt exporteras till Excel PowerSoft - Diagram :00: :00: :00: :00: :00:00 Canteen - Aktiv effekt för systemet [kwsys] Offices - Aktiv effekt för systemet [kwsys] Maintenance - Aktiv effekt för systemet [kwsys] Showroom - Aktiv effekt för systemet [kwsys] 5

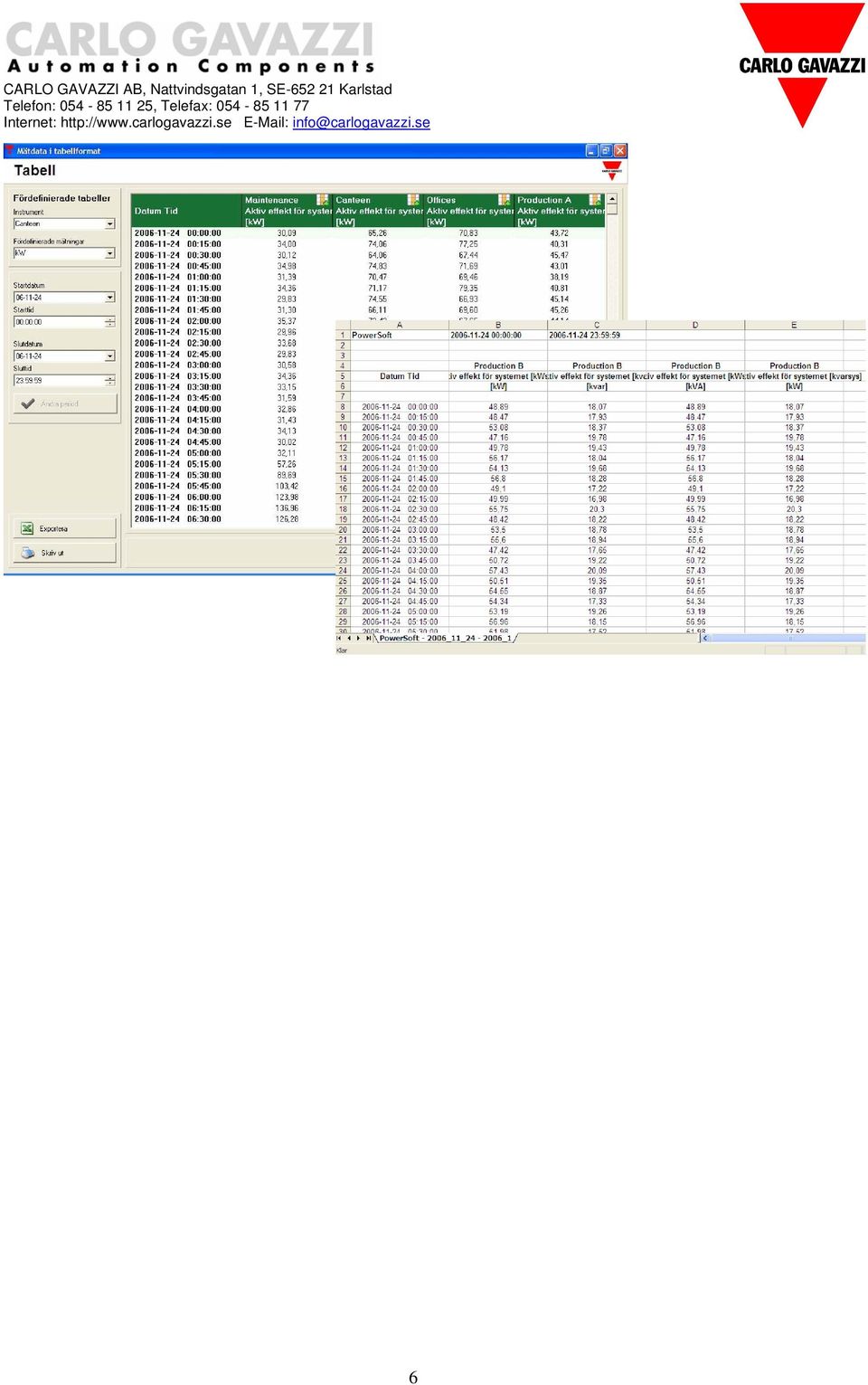

6 6

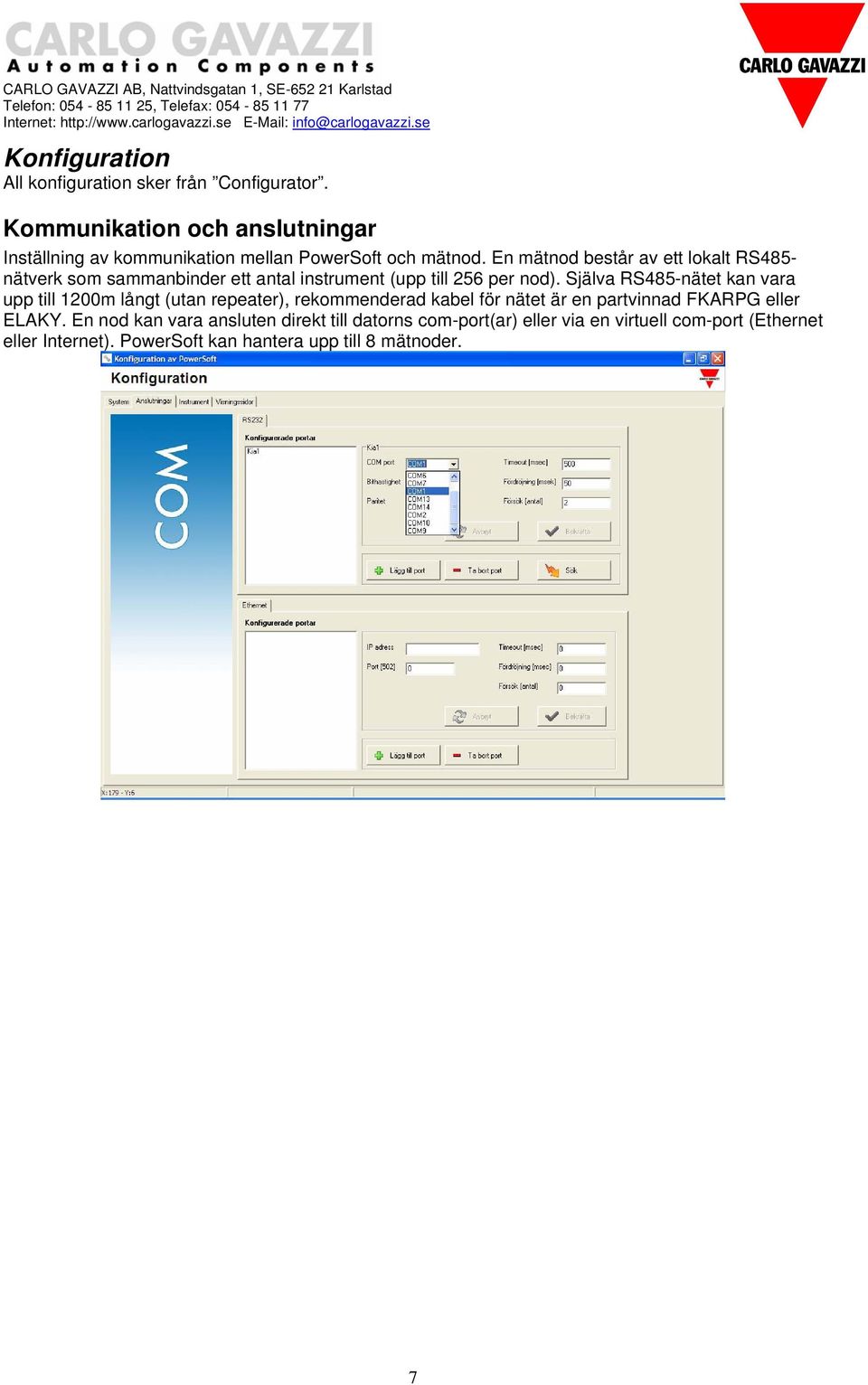

7 Konfiguration All konfiguration sker från Configurator. Kommunikation och anslutningar Inställning av kommunikation mellan PowerSoft och mätnod. En mätnod består av ett lokalt RS485- nätverk som sammanbinder ett antal instrument (upp till 256 per nod). Själva RS485-nätet kan vara upp till 1200m långt (utan repeater), rekommenderad kabel för nätet är en partvinnad FKARPG eller ELAKY. En nod kan vara ansluten direkt till datorns com-port(ar) eller via en virtuell com-port (Ethernet eller Internet). PowerSoft kan hantera upp till 8 mätnoder. 7

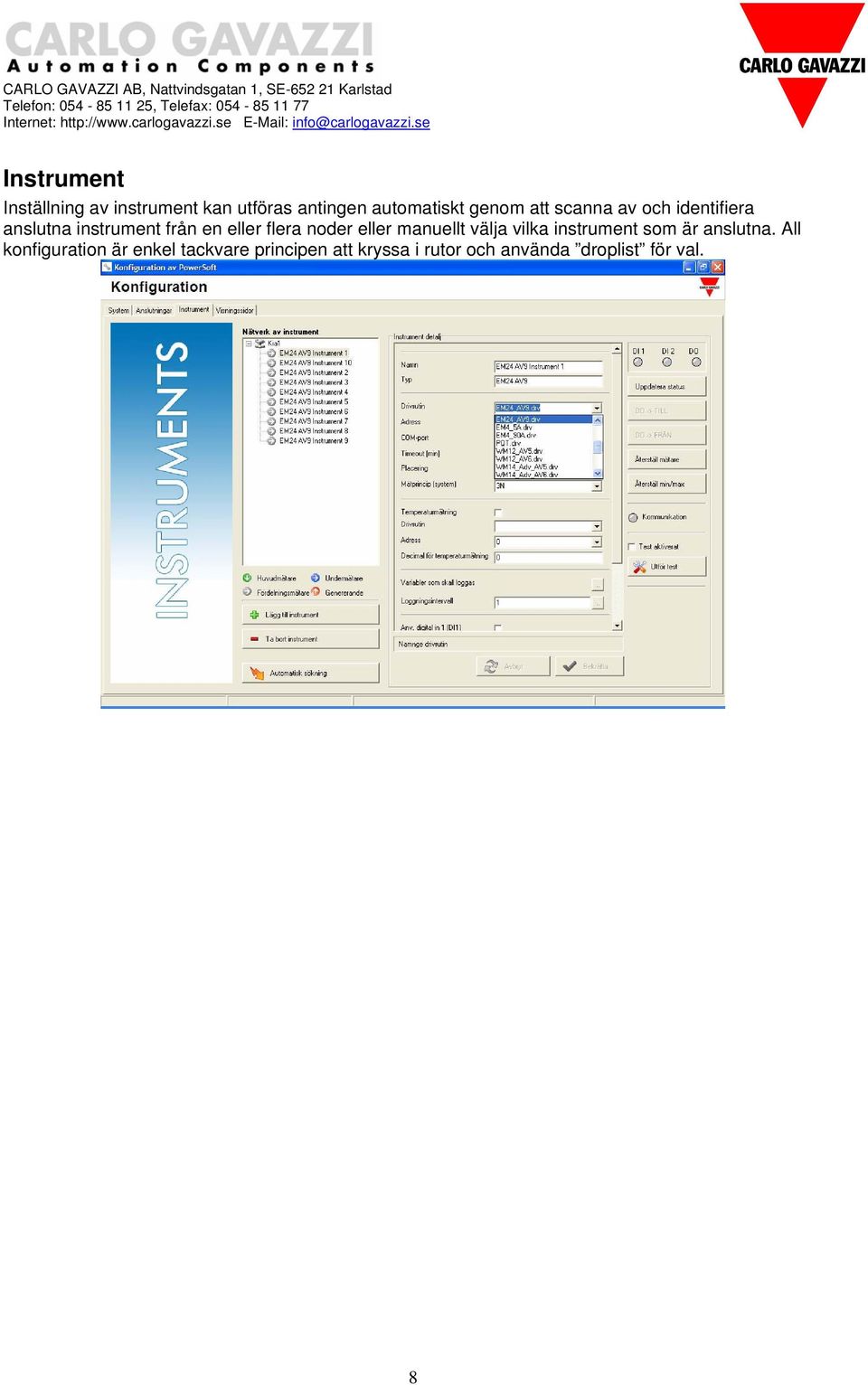

8 Instrument Inställning av instrument kan utföras antingen automatiskt genom att scanna av och identifiera anslutna instrument från en eller flera noder eller manuellt välja vilka instrument som är anslutna. All konfiguration är enkel tackvare principen att kryssa i rutor och använda droplist för val. 8

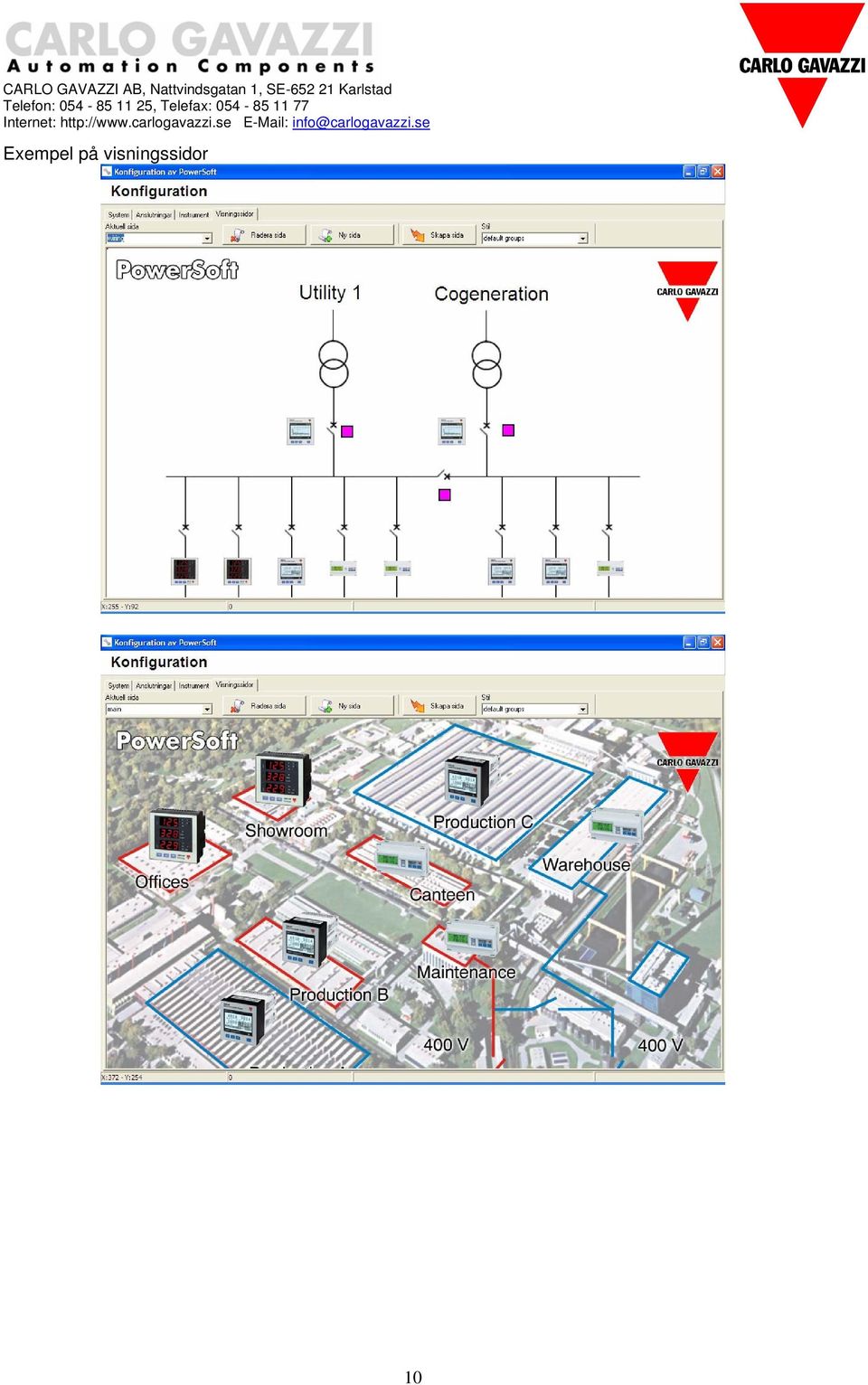

9 Visningssidor På samma sätt kan även en visningsbild skapas automatiskt eller manuellt. Manuellt kan användaren infoga instrument, bakgrund, bilder och figurer för att anpassa visningssidorna efter kundens önskemål. Exempel på automatiskt skapad visningssida Manuellt skapade visningssidor för samma instrument enligt ovan 9
