1 1 Allmänt Tiden ingår överallt som en viktig del. Förutom att vi behöver rätt tid i den dagliga verksamheten krävs att olika funktioner som vi omger oss med fungerar korrekt tidsmässigt. Ett tidsystem är den säkraste och billigaste lösningen för rätt tid till alla funktioner. Westerstrand TIDSYSTEM är uppdelat i följande grupper: Impulssystem - Minutimpulser - Sekundimpulser Intelligenta system - 1-vägs typ TC - 2-vägs typ NTP Trådlösa tidsystem Fristående ur - Quartzur, nätdrivna - Quartzur, batteridrivna Se nedan beskrivningar av ovannämnda system. Impulssystem (minut- och sekundimpulser) Denna typ av system kännetecknas av att de s.k. sekundäruren (såväl analoga som digitala) styrs och drivs med 24VDC polväxlande impulser vilka sänds ut från Westerstrand kvartshuvudur/programhuvudur eller tidcentraler. Impulserna kan vara antingen 1/1-minut, ½-minut eller 1/1-sekund, beroende på om uren är med eller utan sekundvisare. Ex. Om impulserna är av 1/1-minutstyp innebär detta att huvuduret eller tidcentralen synkroniserar det anslutna sekundäruret en gång varje minut. Uren ansluts parallellt till huvuduret eller tidcentralen med 2-tråds kabel. Vid installation talar man genom programmering om för huvuduret eller tidcentralen vilken tid de anslutna uren för närvarande visar och därefter ställer huvuduret automatiskt uren till rätt tid med s.k. snabbimpulser. Vid strömavbrott stannar anslutna ur, men när strömmen återkommer snabbimpulseras uren automatiskt till rätt tid.

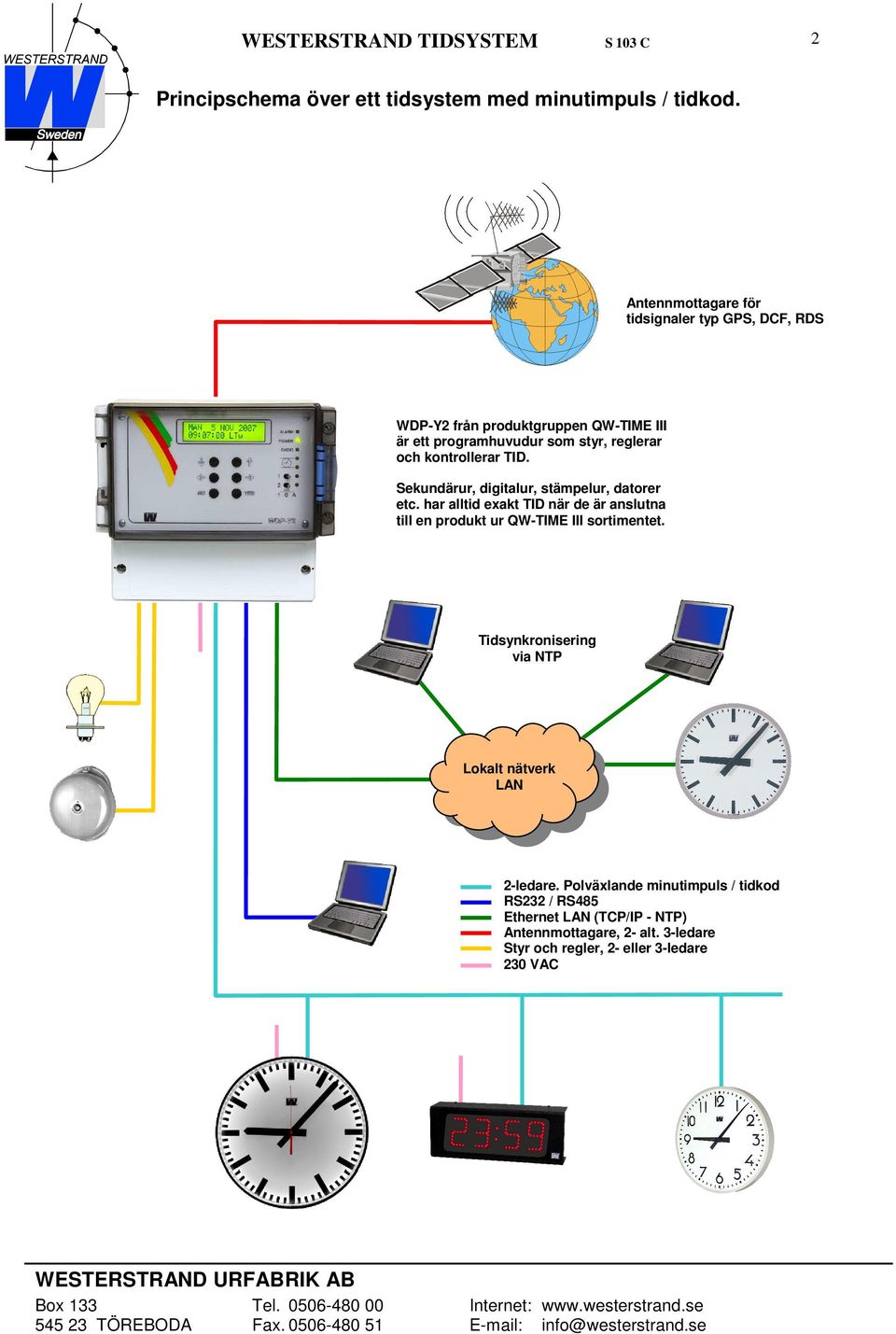

2 WESTERSTRAND TIDSYSTEM 2 Antennmottagare för tidsignaler typ GPS, DCF, RDS etc. WDP-Y2 från produktgruppen QW-TIME III är ett programhuvudur som styr, reglerar och kontrollerar TID. Sekundärur, digitalur, stämpelur, datorer etc. har alltid exakt TID när de är anslutna till en produkt ur QW-TIME III sortimentet. Tidsynkronisering via NTP Lokalt nätverk LAN 2-ledare. Polväxlande minutimpuls / tidkod RS232 / RS485 Ethernet LAN (TCP/IP - NTP) Antennmottagare, 2- alt. 3-ledare Styr och regler, 2- eller 3-ledare 230 VAC Box TÖREBODA Tel Fax Internet: info@westerstrand.se

3 3 Intelligenta system (1-vägs) - TC (Tidkod) Denna typ av system kännetecknas av att de tidvisande uren (såväl analoga som digitala) styrs och drivs med en seriell tidkod, omfattande information om år, månad, dag, timma och minut, vilken sänds ut från Westerstrand huvudur typ TIDKOD. Varje urverk har sin egen mikroprocessor som tar emot tidkod, känner av visarnas läge med magneter och hallsensorer, och därefter automatiskt ställer visarna på rätt tid. Samtliga ur i ett tidkodsystem anslutes till en 2-trådsbus som kombinerar 24VDC spänningsmatning och den seriella tidkoden. Denna kombination av spänningsmatning och tidkod på samma kabelpar förenklar såväl kabelförläggning som installation. Vid installation ställer sig tim- och minutvisarna på analoga ur automatiskt till kl där de avvaktar korrekt tidsinformation via tidkoden från huvuduret. När uret tagit emot och godkänt tidkoden snabbmatas visarna automatiskt till rätt aktuell tid. Om systemet omfattar digitalur ställs tiden automatiskt till rätt aktuell tid inom loppet av 2 minuter från det att uret anslutits. Vid strömavbrott stannar uren tillfälligt. När strömmen återkommer ställs visarna (analoga ur) automatiskt först till kl och därefter till rätt aktuell tid. Digitalur rättställs automatiskt till rätt aktuell tid inom loppet av 2 minuter. Uppbyggnad av ett system, se principschema på föregående sida.

4 4 Intelligenta system (2-vägs) nätverksanslutna tidsystem NTP Analoga ur typ NTP för Ethernet Inom/utomhus Westerstrands analoga NTP-ur hämtar tiden från det lokala nätverkets tidserver. Automatisk tidskorrigering varje minut (inställbart) under normal drift. Möjlighet till övervakning och larmhantering via standardprotokoll. Vid ett ev. strömavbrott stannas uret tillfälligt och återställs automatiskt när spänningen återkommer. Två olika strömförsörjningsalternativ: 230VAC. PoE, Power over Ethernet, RJ45 nätverkskontakten kombinerar strömmatning och data. Till PoE-versionen krävs en särskild nätverksswitch med PoE-utgång. Teknisk information: Konfigurering via webbläsare eller Telnet. Stöd för DHCP option 42 för automatisk inställning av NTP-server adress. Tidsynkronisering valbart mellan Unicast, Multicast eller Broadcast. Om uret tappar kontakten med nätverkets tidserver fortsätter uret att gå på sin inbyggda tidbas. När kontakten med tidservern återkommer synkroniseras urets tid mot nätverkets tidserver igen. Uren har automatisk avkänning av visarläge. Uren för inomhus montering levereras alltid med PoE anslutning. Uren för utomhus montering levereras med 230 VAC eller PoE anslutning.

5 5 Trådlösa tidsystem Sekundärur Huvudur Trådlöst tidsystem för flexibla installationer. Huvuduret ansluts till en sändare som sänder tidsinformationen via radio (869 MHz). Sekundäruren kan placeras upp till 200m från sändaren, beroende på material i väggar och golv. Sändarens signalstyrka kan anpassas för olika installationer. Anläggningen kan kompletteras med slavsändare för att utöka räckvidden. Om sekundäruren tappar kontakten med huvuduret fortsätter de att gå på sin inbyggda tidbas. När kontakten med huvuduret återkommer synkroniseras tiden mot huvuduret igen. De analoga sekundäruren har automatisk avkänning av visarläge. De flesta av Westerstrands digitala och analoga ur kan förses med radiomottagare. Digitala ur drivs med 230VAC medan analoga ur är för batteridrift. Fristående ur Analoga quartzur för inomhusbruk drivs av ett alkaliskt batteri. Uren finns i flera storlekar samt med röd sekundvisare. Analoga quartzur för utom eller inomhusbruk drivs av litiumbatteri (utomhus), alkaliskt batteri (inomhus) eller nätdrift. Finns i flera storlekar. Digitala quartzur för utom eller inomhusbruk drivs av 230VAC. Finns i flera storlekar med eller utan sekundvisning.

6 WESTERSTRAND TIDSYSTEM 6 Val av urens storlek är i första hand beroende på aktuellt läsavstånd. Nedan anges riktvärden för ur med konventionell urtavla respektive ur med sifferdisplay (digitalur). Diameter: Ø230 Inomhus Ø300 Ø400 Ø400 Utomhus Ø600 Ø900 10m 20m 25m 35m 65m 100m 200m 110m 90m 75m 50m 35m 25m 20m Sifferhöjd: Inomhus Utomhus Produktinformation För ytterligare information om de olika produkterna, se separata broschyrblad. Box TÖREBODA Tel Fax Internet: info@westerstrand.se 450
