UV-SwingControl Övervakningssystem för UV-TurboSwing filter

Transkript

1 UV-SwingControl Övervakningssystem för UV-TurboSwing filter UV-SwingControl övervakar funktionen på UV-TurboSwing filter. Status på UV-ljus och TurboSwing filter övervakas kontinuerligt och visas med indikering på enheten. Driftstatus skickas även via modbus till överordnat styrsystem eller som ett summalarm

2 Sida 2 Innehåll Produktbeskrivning sid 3 Funktion sid 3 Konstruktion sid 4 Dimensioner sid 5 Justering av varvtal på filter sid 5 Installation sid 6 Riktlinjer för anslutning sid 7 Potentialfri reläutgång sid 7 Anslutning till Modbus TCP/IP sid 8 Konfigurering sid 9-11

3 Sida 3 Produktbeskrivning UV-SwingControl övervakar funktionen på UV-TurboSwing filter. En UV-SwingControl kan övervaka upp till 10 UV-TurboSwing filter. UV-SwingControl övervakar status på UV-ljusrening och TurboSwing filter. Driftstörning, servicebehov och drifttid övervakas kontinuerligt. Förutom att ge lokal indikering på fel så kan även felmeddelande skickas vidare till överordnat styrsystem. Funktion UV-SwingControl kontrollerar rotationshastigheten på TurboSwing filtrets motor. Det är även möjligt att justera motorhastigheten. (1100 varv/min eller 750 varv/min). Alarm sätts när hastigheten på motorn understiger 200 varv/min. Status på UV-ljusreningen och drifttid på UV-ljus övervakas. Status för anslutna UV-TurboSwing indikeras genom en LED indikator på enheten eller genom att trådlöst ansluta en smartphone till enheten. Kontrollenheten stödjer standarden Modbus TCP/IP interface vilken genom enheten kan anslutas till byggnadens övergripande styrsystem över det lokala nätverket. Det finns även möjlighet att ansluta till ett potentialfritt relä för att få ut ett summalarm som indikerar att något är fel i anläggningen. Med hjälp av appen Jeven-Flow kan UV-Swingcontrol kopplas ihop med en telefon för avläsning av driftstatus på filtret. sida 3

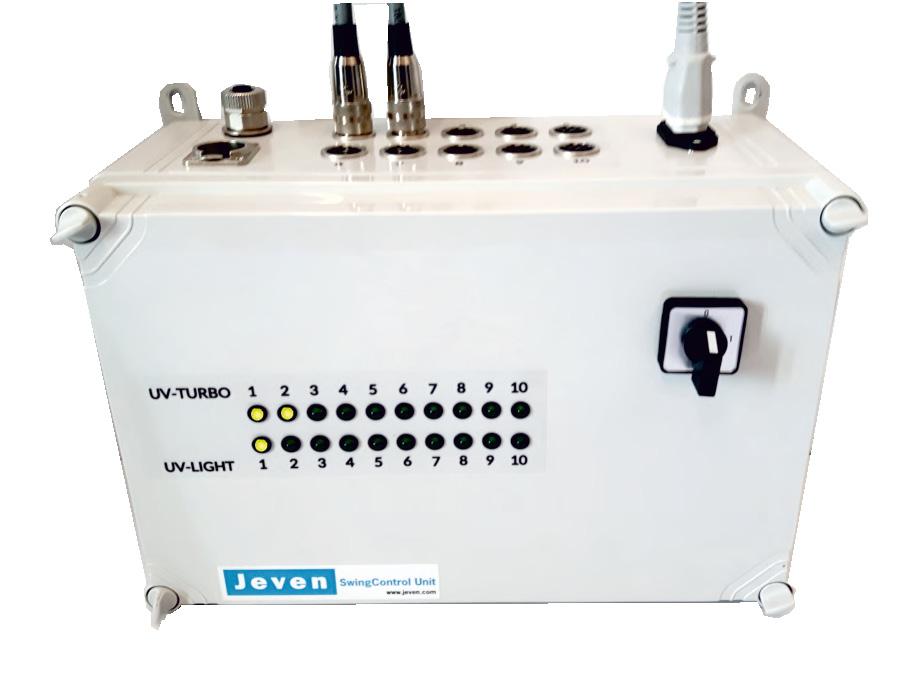

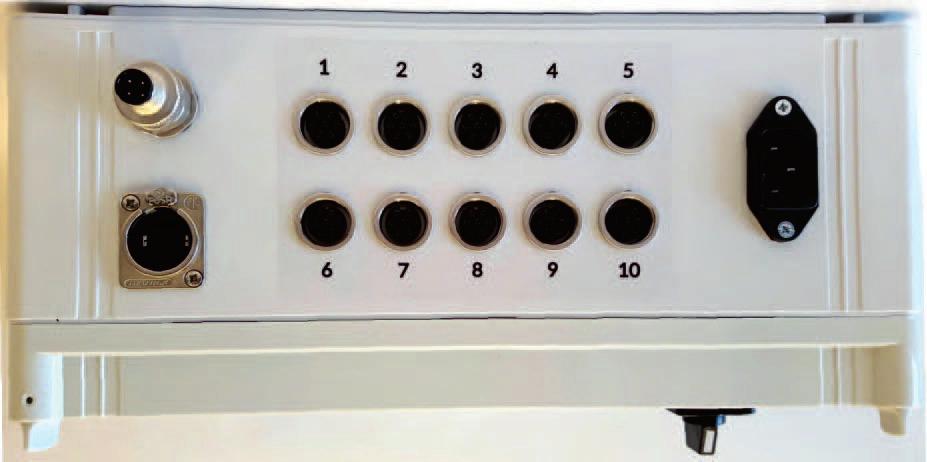

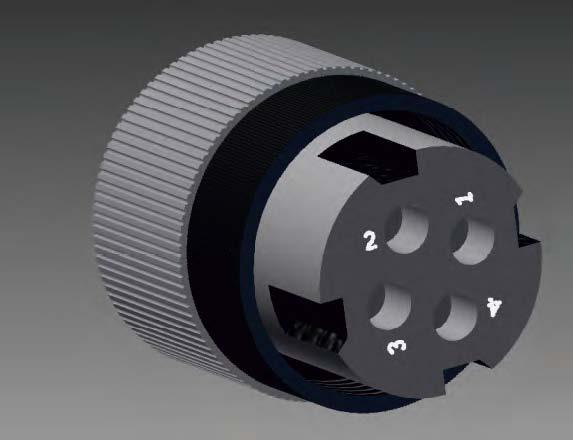

4 Sida 4 Konstruktion Huvudströmbrytare Obs! Ej start/stop av filtermotorer Strömmatning, 10A kabellängd 2 meter. 3. Kontaktdon 7-poler för anslutning till UV-TurboSwing (0-10V) 4. Kontaktdon för anslutning till överordnat styrsystem. RJ45 Modbus TCP/IP 5. LED-ljus tänt indikerar att allt är normalt LED-ljus släckt indikerar fel. 7. Anslutning till potentialfritt relä för summalarm. NO 230V/15A 8. Kontaktdon Hona 4-polig Binder serie 713 typ för anslutning av summalarm sida 6

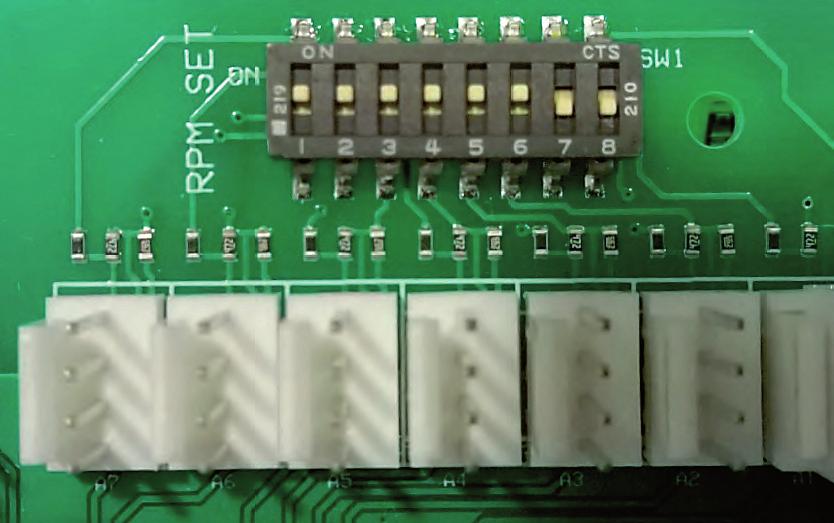

5 Sida 5 Dimensioner Monteringsbleck Går även att montera på sidan 230 Lådan är tillverkad i polycarbonat. Standard EU 62208, GOST Skyddsklass IK Justering av varvtalet på UV-TurboSwing motor Öppna locket på UV-Swingcontrol och ändra lägena på DIP-omkopplarna. ON läge: varvtal = 1100 varv/min OFF läge: varvtal = 750 varv/min Varvtalet justeras separat för varje UV-Turbo motor. sida 8

6 Sida 6 Installation UV-SwingControl kan monteras på vägg eller pelare horisontell eller vertikalt. UV-SwingControl får inte installeras där den är utsatt för vatten. Omgivningstemperaturen får ej överstiga +30º C. Kablage för anslutning till filter är anslutna till filter och leveras på kåpans tak. Anslut dessa till respektive ingång på UV-SwingControl. Anslut UV-SwingCOntrol till överordnat styrsystem via Modbus TCP/IP eller anslut reläutgången för summalarm. Anslut UV-SwingControl till och starta enheten.

7 Sida 7 Riktlinjer för El- och VVS konstruktörer vid anslutning av UV-SwingControl VVS konstruktören ritar in lämplig placering av UV-SwingControl i samråd med El-konstruktören. Lämplig plats kan vara på kökets vägg eller i ett angränsande servicerum. Kablage till TurboSwing levereras förmonterade till varje filter och ansluts till UV-SwingControl på byggarbetsplats. En UV-SwingControl kan övervaka upp till 10 TurboSwing filter. El-konstruktören skall i elritningen rita kontaktdon för strömmatning av UV-SwingControl. UV-SwingControl skall anslutas till kontinuerlig strömmatning via standard kontaktdon. Arbetsbrytare är obligatorisk och skall placeras på synlig plats i köket. Arbetsbrytare, eluttag och kablage markerat med streckad linje är inte inkluderat i leverans från Jeven. Signalkabel 0-10V (7-ledare) Modbus interface Reläutgång UV-Turbo UV-Turbo UV-SwingControl 2 m Eluttag Kopplingslåda på kåpa Arbetsbrytare Potentialfri reläutgång för indikering av summalarm I UV-SwingControl finns det två potentialfria reläer som ger summalarm då det antingen är fel på en eller flera motorer eller på en eller flera UV-ljus. Kontaktdonet ansluts med en 4-polig kabel. Alarm: Pol 1-2 fel på motor Pol 3-4 fel på UV-ljus sida 8

8 Sida 48 Anslutning av UV-SwingControl till Modbus TCP/IP Styrfunktioner UV-SwingControl kan anslutas till överordnat styrsystem genom Modbus TCP/IP. (TCP/IP port 4433). Modbus anslutningen är tillgänglig via ethernet. UV-SwingControl använder DHCP protokoll för att hitta IP adress. Om det anslutna nätverket inte tillåter automatiska IP adresser så kan följande fasta adresser användas. IP: Gateway: Netmask: UV-SwingControl fungerar som en så kallad slav till Modbus. Aktuell status för varje ansluten TurboSwing enhet ansluten till SwingControl, inklusive eventuella larm kan avläsas via Modbus. De register som används av Modbus är listade i tabellen nedan. Register Datatyp Information 0 - Används ej 1-20 bool Information om till/från status för UV-ljus och Turboswing filter anslutna i realtid. Informationen om status är inte filtrerad med avseende på drift villkor. Även andra enheter som är anslutna genom den passiva digitala ingången på UV-SwingControl kan avläsas i dessa register. För att kunna avläsa larm från enheten rekomenderas att man använder separata alarm register i området Se nedan. Vid läge FALSE roterar TurboSwing motorn för sakta eller inte alls. Enheten är antingen avslagen eller med nedsatt funktion. LED indikatorn på UV-SwingControl är släckt. Vid läge TRUE roterar den anslutna TurboSwing motorn normalt. LED indikatorn på UV-SwingControl är tänd. Värdet på registret motsvarar den numret på anslutna TurboSwing Status för motorer i UV-TurboSwing filter Status för UV-ljus i UV-TurboSwing filter bool Information om alarm för de anslutna UV-TurboSwing enheterna. Alarmen sätts med avseende på parametrar för funktionen av UV-TurboSwing enheten. För att bestämma om ett larm skall utlösas tar UV-SwingControl hänsyn till det normala driftsförhållandet för att minimera antalet felaktiga larm. Detta register rekomenderas att användas med byggnadsautomation. Läge FALSE indikerar att TurboSwing funkerar normalt. Läge TRUE indikerar att UV-SwingControl har identifierat att UV-TurboSwing enheten inte fungerar tillfredsställande. Värdet på registret räknas ut genom att addera 24 till antalet UV-TurboSwing enheter Alarm för motorer i UV-TurboSwing filter Alarm för UV-ljus i UV-TurboSwing filter. Exempel på användning av Modbus register: UVTurboSwing är ansluten till interface 4. Information om realtidsstatus återfinns i Modbus register nummer 4. Eventuell information om larm återfinns i register nummer 28.

9 Sida 9 Konfigurering I UV-SwingControl finns ett inbyggt verktyg för att konfigurera enhetens LAN adresser och Modbus TCP/IP port. Konfigureringsverktyget kan användas via en vanlig webläsare. Konfigurationsverktyget är tillgänglig via standard http port för UV-SwingControl enhet. För att öppna konfigurationsverktyget måste datorn vara ansluten till samma nätverk som UV-SwingControl via nätverkskabel eller hub/router. Standardinställning för UV-SwingControl är: IP: Gateway: Netmask: Konfigurationsverktyget i UV-SwingControl når man genom Nätverk- och delningscenter i Windows. 1. Öppna Nätverk- och delningscenter 2. Välj Anslutning till lokalt nätverk

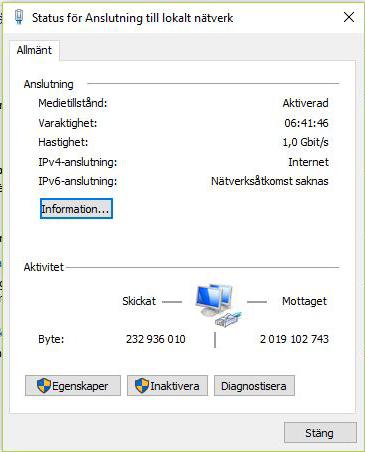

10 Sida 10 Konfigurering 3. Välj Egenskaper 4. Markera Internet Protocol 4 (TCP/IPv4) och välj Egenskaper OBS! Om du ansluter till UV-SwingControl som saknar adresser kan adress enligt bild till vänster användas. Konfigurationspanelen skall nu kunna öppnas i webläsare genom att peka på adressen 5. Välj Använd följande IP-adress och mata in IP-adress, Nätmask och Standard-gateway.

11 Sida 11 Konfigurering Ändra Nätverksinställningar och Modbus Port Det är möjligt att ändra enheten att antingen använda DHCP- adressering eller statisk IP-adress. 1. Ange adressen 2 Använd användarnamn och lösenord: admin, J3V3NSC 3. Efter att användarnamn och lösenord angetts öppnas en konfigurationspanel i webbläsaren. 4. Man kan välja antingen DHCP eller statisk IP-adress. Väljs statisk IP-adress måste giltig IP-adress, Gateway och Nätmask anges som stämmer överens med nätverket. 5. I Modbus Settings är det möjligt att välja en annan port än 4433 som är förvald. 6. Efter att ha ändrat så klicka på Save/Reboot varefter enheten startars om och de nya inställningarna tillämpas.
